接地装置安装检验批质量验收记录表
CJJ89-2001
综合接地系统施工质量验收 1 一般规定 1.1 防雷、接地工程施工质量验收应符合《建筑电气工程施工质量验收规范》（GB50303）、《电气装置安装工程接地施工及验收规范》（GB50169）及铁路相关专业工程施工质量验收标准的有关规定。 1.2 铁路综合接地系统可纳入相关专业综合接地的分项工程中，并按下表划分。 综合接地系统分项工程、检验批划分 1.3 检验批可根据施工及质量控制和验收需要按长度、施工段（处）等进行划分。检验批应由施工单位自检合格后报监理单位，由监理工程师组织施工单位专职质量检查员等进行验收。监理单位应对全部主控项目进行检查，对一般项目的检查内容和数量可根据具体情况确定。检验批质量验收记录应按下表填写。
检验批质量验收记录
1.4 分项工程应由监理工程师组织施工单位分项工程技术负责人等进行验收，并按下表填写记录。 分项工程质量验收记录
2 主控项目 2.1 贯通地线进场后应进行验收，其材质、截面积应符合设计要求，对其主要参数应进行测试。电气特性、机械性能应符合相关产品标准的规定及设计要求。 检验数量：同一生产厂家的贯通地线每十盘为一批，当不足十盘时也按一批计。施工单位每批抽检1盘。监理单位按施工单位抽样数量的50%见证取样检测，当不足一盘时也按一盘计。 检验方法：查验每批产品合格证、性能报告单，抽样检验贯通地线直流电阻值、机械性能。 2.2 贯通地线敷设深度、径路应符合现场实际情况及设计文件的规定。 检验数量：施工单位、监理单位全部检查。 检验方法：观察、测量检查。 监理单位旁站。 2.3 贯通地线接地电阻值应满足设计要求。 检验数量：施工单位、监理单位全部检查。 检验方法：随工程进度，用接地电阻测试仪及时进行测试。 监理单位旁站。 2.4 人工接地体所有材料、规格应满足设计要求。 检验数量：施工单位全检。监理单位见证30%。 检验方法：观察检查。 2.5 人工接地体埋设位置、埋设深度应满足设计要求。 检验数量：施工单位、监理单位全部检查。 检验方法：观察、测量检查。 监理单位旁站。 2.6 接地端子排的材质、规格、数量应符合设计要求。 检验数量：施工单位全检。监理单位见证30%。 检验方法：观察、尺量检查。 2.7 贯通地线的连续、“T”形引接及横向连接的工艺、间隔、防护措施应满足设计要求。 检验数量：施工单位、监理单位全部检查。 检验方法：观察检查。 监理单位旁站并按建设单位规定的比例留证（图像资料）。 2.8 引接线应短而直，不得绕圈。 检验数量：施工单位全检。监理单位见证30%。 检验方法：观察、测量检查。 2.9 轨道完全横向连接线的设置间隔、连接工艺及防护措施应符合设计要求。 检验数量：施工单位、监理单位全部检查。 检验方法：观察、尺量检查。 监理单位旁站。 2.10 电缆过轨钢管或通道、电缆过孔、贯通地线及引出线接口等应符合设计要求。 检验数量：施工单位、监理单位全部检查。 检验方法：观察、测量检查。 2.11 距接触网带电体5m范围内站台混凝土内部纵向长度超过2m的全部金属结构应与综合接地系统可靠连接。
路灯安装检验批质量验收记录 CJJ89-2001 工程名称分项工程名称项目经理施工单位验收部位 施工执行标准名称及编号专业工长（施工员） 分包单位分包项目负责人施工班组长质量验收标准的规定施工单位自检记录监理（建设）单位验收记录 主控项目1 路灯排列第 基础坑开挖尺寸第 灯具的安装位置第 灯具的效率第 灯头接线第 一般项目 1 接线检查第 安装熔断器第 灯具的配套使用第 路灯灯具的防腐检查第 灯具的隔热检查第 螺母检查第 施工操作依据完整 质量检查记录完整 施工单位检查 结果评定 合格 项目专业项目专业 质量检查员：技术负责人： 年月日 监理（建设） 单位验收结论专业监理工程师： （建设单位项目专业技术负责人） 年月日
接地装置安装检验批质量验收记录表 CJJ89-2001 工程名称分项工程名称项目经理 施工单位验收部位 施工执行标准名称及编号专业工长（施工员） 分包单位分包项目负责人施工班组长质量验收标准的规定施工单位自检记录监理（建设）单位验收记录 主控项目 1 电气装置应接地或接零第条 2 接地电阻测试第条 3 接地体埋深第条 4 接地装置的截面积第条 5 接地体的焊接第条 施工操作依据完整 质量检查记录完整 施工单位检查 结果评定 项目专业项目专业 质量检查员：技术负责人： 年月日
监理（建设） 单位验收结论 专业监理工程师： （建设单位项目专业技术负责人） 年月日电缆沟内电缆敷设工程检验批质量验收记录表 CJJ89-2001 工程名称分项工程名称项目经理 施工单位验收部位 施工执行标准名称及编号专业工长（施工员） 分包单位分包项目负责人施工班组长质量验收标准的规定施工单位自检记录监理（建设）单位验收记录 主控项目1 电缆敷设弯曲半径第条2 电缆直埋或在保护管中 不得有接头 第条3 电缆敷设应铺 细土和砂层厚度 第条4 电缆敷设深度第条 一般项目1 电缆在灯杆两侧预留量第条 2 直埋敷设的电缆穿越机 动车通行地段时应穿管 敷设 第条 3 过街、绿化地间应设工 作井 第条 施工操作依据完整质量检查记录完整
新建铁路石家庄至武汉客运专线（河南段） SWZQ-8标段 综合接地 施工作业指导书 二○一○年四月十五日
石武SWZQ-8标段综合接地施工作业指导书 一、编制依据及原则 1.1 铁路工程建设通用参考图（铁路综合接地系统）（通号[2009]9301）。 1.2 客运专线综合接地技术实施办法（暂行）（铁集成[2006]220号）。 1.3 石武铁路客运专线有关设计文件。 1.3 国家有关标准及法规。 二、实施范围 DK914+043～DK970+115段综合接地工程，其中包括轨道、桥梁、路基、隧道等专业的综合接地。 三、施工时机 与站前工程同步实施。 四、综合接地实施方案 （一）、综合接地总体原则 １.石武客专综合接地必须按照通号[2009]-9301号通用图以及铁集成[2006]220号《关于印发<客运专线综合接地技术实施办法（暂行）>的通知》等铁道部综合接地系统有关要求执行。 2.在混凝土灌注前，桥梁各部的接地连接和接地极处理以及贯通线敷设和连接等综合接地系统的实施过程中，均应有监理工程师进行质量确认、旁站监理及留证，并在检验批上得到反映。 3.综合接地系统主要由贯通地线、接地体、横向连接线、分支引接线、接地端子组成。
4.综合接地系统采用沿铁路全线上、下行敷设两根贯通地线方式，贯通地线采用铜截面为70mm2的耐腐蚀并符合环保要求的导电高分子铜缆。贯通地线敷设于电缆槽中时，必须采取砂防护措施。 5.贯通地线在电气上全程贯通，确保贯通地线的接地电阻不大于1Ω。路基地段敷设的贯通地线作为路基地段的接地体。桥梁地段接地体本着“所涉及的接地极、接地钢筋和连接钢筋等应充分利用桥梁中的非预应力结构钢筋”的原则进行设置，把贯通地线与桥梁内部非预应力结构钢筋进行连接，达到良好的接地效果。当接地电阻达不到要求时，另设单独的接地极。 6.为防止对预应力钢筋的影响，预应力钢筋不应接入综合接地系统。 7.距接触网带电体5m范围以内的金属构件和需要接地的设施、设备，以及距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。 （二）、主要材料选取及说明 1. 贯通地线： 1.1 环保性能应满足国家对土壤环境质量要求的有关规定。 1.2 应有良好的导电性和安全性。其设计截面积70mm2对应的电阻值应满足《电缆的导体》（GB/T3956）的有关规定。 1.3 电缆外护层必须具有较好的防腐、防水、防氧化、防污染及防酸、碱、盐等电化学腐蚀等性能。 1.4 应有一定的柔软性，弯曲半径不应小于其直径的25倍。 1.5 应有较高的机械性能及抗冲击能力。 2. 分支引接线、横向连接线
接地装置安装工程检验批质量验收记录表GB50303 —2002 060109 □口 060206 □□ 060608 □□ 060701 □□
060109 060206 060608 060701 主控项目 1人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求 位置设测试点。 2测试接地装置的接地电阻值必须符合设计要求。 3防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于 im且应采取均压措施或在其上方铺设卵石或沥青地面。 4接地模块顶面埋深不应小于，接地模块间距不应小于模块长度的3?5倍。接地模块埋设基坑，一般为模块外形尺寸的?倍，且在开挖深度内详细记录地层情况。 5接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。 一般项目 1当设计无要求时，接地装置顶面埋设深度不应小于。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1）扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5）除埋设在混凝土中的焊接接头外，有防腐措施。2当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表的规定。 3接地模块应集中引线，用于线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于之处。检查数量：主控项目全数检查。 一般项目1、2抽查10处，少于10处，全数检查； 3 全数检查。检验方法：见本规范第条。
01020301□□ 单位（子单位）工程名称分部（子分部） 工程名称 地基与基础分 部-基础子分部 分项工程名称 筏形与箱形基 础分项 施工单位项目负责人检验批容量 分包单位 分包单位 项目负责人 检验批部位 施工依据 《混凝土结构施工规范》GB 50666-2011 验收依据 《混凝土结构工程施工质量验收规范》 GB50204-2015 验收项目 设计要求及 规范规定 最小/实际 抽样数量 检查记录 检查 结果 主控项目1 模板和支架材料的外观、规格 和尺寸 第4.2.1条/ 2 模板及支架的安装质量第4.2.2条/ 3 后浇带处的模板及支架设置第4.2.3条/ 4 支架竖杆和竖向模板安装在 土层上的要求 第4.2.4条/ 一般项目1 模板安装的质量要求第4.2.5条/ 2 隔离剂的品种和涂刷方法、避 免隔离剂沾污、造成污染 第4.2.6条/ 3 模板起拱高度第4.2.7条/ 4 多层连续支模的要求第4.2.8条/ 5 预 埋 件 和 预 留 孔 洞 的 安 装 允 许 偏 差 预埋中心线 位置mm 3 / 预埋管、预留孔中心线位 置mm 3 / 插筋 中心线位置mm 5 / 外露长度mm +10，0 / 预埋 螺栓 中心线位置mm 2 / 外露长度mm +10，0 / 预留洞 中心线位置mm 10 / 尺寸mm +10，0 / 6 模 板 安 装 允 许 偏 差 轴线位置 5 / 底模上表面标高mm ±5/ 模板内 部尺寸 mm 基础±10/ 柱、墙、梁±5/ 楼梯相邻踏步 高差 5 / 柱、墙垂 直度mm 层高≤6m 8 / 层高＞6m 10 / 相邻两板表面高低差mm 2 / 表面平整度mm 5 /
报 验 表 工程名称： 梅钢一炼钢渣滚筒改造工程电气装置安装工程 编号：B.1.3 2 — _________ 致：上海宝钢工程咨询有限公司 （项目监理机构） 我方已完成 电气室避雷针（网）及接地装置安装 工作，经自 检合格，请予以验收。 附件： □隐蔽工程质量检验资料 □检验批质量检验资料 □分项工程质量检验资料 □测量放线资料 □ 施工项目经理部（章）： 项目经理或项目技术负责人（签字） ___________________________ 施工项目经理部签收 人姓名及时间 项目监理机构签 收人姓名及时间
监理验收及平行检验情况： 1.收到施工单位自检资料和验收记录表共页，该项报验内容 系共 __ 次报验。 检查人（签字）： ______ 年_月_日 监理验收意见： □验收合格，可进行后续施工。 □验收不合格，不得进入下道工序施工，应于月日前整改完毕自检合格后重新报验。 项目监理机构（章）： 专业监理工程师（签字）： —年—月—日 注：本报验表分为隐蔽工程质量报验（ B..1.31_）、检验批质量报验 （B.1.3Z）、分项工程质量报验（B.1.33 ）、测量放线报验（B.1.34）及其他报验（B.1.3 _）。 避雷针（网）及接地装置安装检验批质量验收记录表 GB50397 编号:
中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻
印 工程质量报验表 工程名称： 梅钢一炼钢渣滚筒改造工程电气装置安装工程 编号：B.1.3 致：上海宝钢工程咨询有限公司 （项目监理机构） 我方已完成 除尘系统避雷针（网）及接地装置安装 工作，经 自检合格，请予以验收。 附件： □隐蔽工程质量检验资料 □检验批质量检验资料 □分项工程质量检验资料 □测量放线资料 □ 施工项目经理部（章）： 项目经理或项目技术负责人（签字） ___________________________ 施工项目经理部签收 人姓名及时间 项目监理机构签 收人姓名及时间
综合接地安装检验批质量验收记录表 单位工程名称 分部工程名称 分项工程名称 施工单位 施工质量验收标准名称及编号铁集成〔2006〕220号《客运专线综合接地技术实施办法(暂行)》施工质量验收标准的规定施工单位检查评定记录 监理单位 验收记录 主控项目1 端子螺套材质GB/T1220 2 端子连接钢筋材料GB/T700 3 接地筋布置按设计要求 4 安装位置按设计要求 5 焊接连接按铁集成〔2006〕220号 6 灌浆前导通试验电气连接良好 一
般项目 施工单位检查评定结果专职质量检查员年月日 分项工程技术负责人年月日 分项工程负责人年月日 监理单位验收结 论 监理工程师年月日
郑西铁路客运专线 墩台身综合接地安装检验批质量验收记录表 03010805口口口口单位工程名称 分部工程名称墩台 分项工程名称综合接地安装验收部位 施工单位项目负责人 施工质量验收标准名称及编号铁集成〔2006〕220号《客运专线综合接地技术实施办法(暂行)》施工质量验收标准的规定施工单位检查评定记录 监理单位 验收记录 主控项目1 端子螺套材质GB/T1220 2 端子连接钢筋材料GB/T700 3 接地极、接地钢筋 布置 按设计要求 4 接地端子安装位置按设计要求 55 接地筋焊接连接按铁集成〔2006〕220号
一般项目1 … 施工单位检查评定结果专职质量检查员年月日 分项工程技术负责人年月日 分项工程负责人年月日 监理单位验收结 论监理工程师年月日
XX铁路客运专线 预制（现浇）梁综合接地安装检验批质量验收记录表 预（现）梁接地口口口口单位工程名称XX大桥(DK376+970～DK391+500) 分部工程名称预制（现浇）梁 分项工程名称综合接地安装验收部位连续梁 施工单位XX二十三局集团第二工程有限公司XX线二项目部项目负责人张福军 施工质量验收标准名称及编号铁集成〔2006〕220号《客运专线综合接地技术实施办法(暂行)》施工质量验收标准的规定施工单位检查评定记录 监理单位 验收记录 主控项目1 端子螺套材质GB/T1220 合格证编号：1714-1005-12 2 端子连接钢筋材料GB/T700 钢号：0Crl7Ni12Mo2 3 接地筋布置按设计要求按设计要求施工 4 接地端子接地母排 安装位置 按设计要求按设计要求施工焊接连接按铁集成〔2006〕220号焊接连接焊缝23㎝（≥20㎝）灌浆前导通试验电气连接良好电阻值：0.7欧姆,连接良好
接地装置安装检验批质量验收记录表 GB50303-2002 06010 nn 96020 --- 66060 --- 86070 --- 说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。②测试接地装置的接地电阻值必须符合时间要求。③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵 石或沥青地面。④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。接地模块埋设基坑，一般为模块外形尺寸的 1.2- 1.4 倍，且在开挖深度内详细记录地层情况。⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。 2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭 接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊; ⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2
的规定。③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
接地装置安装检验批质量验收记录表 GB50303-2002 06010 96020 66060 86070 说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。②测试接地装置的接地电阻值必须符合时间要求。③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵 石或沥青地面。④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。接地模块埋设基坑，一般为模块外形尺寸的 1.2- 1.4 倍，且在开挖深度内详细记录地层情况。⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。 2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭 接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊; ⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
接地装置安装工程检验批质量验收记录表 （GB50303-2002） 060608 单位(子单位)工 程名称 分部(子分部)工 程名称 验收部位施工单 位 项目经理 分包单位 分包项目经理 施工执行标准名称、编号 施工质量验收规范的规定施工单位检查评定 记录 监理（建 设）单位 验收记录 主控项目1接地装置测试点的设置 第24.1.1 条 2接地电阻值测试 第24.1.2 条 3 防雷接地的人工接地装置 的接地干线埋设 第24.1.3 条 4 接地模块的埋设深度、间 距和基坑尺寸 第24.1.4 条 5 接地模块设置应垂直或水 平就位 第24.1.5 条 一般项目1 接地装置埋设深度、间距 和搭接长度 第24.2.1 条 2 接地装置的材质和最小允 许规格 第24.2.2 条 3 接地模块与干线的连接和 干线材质选用 第24.2.3 条
施工单位检查评定结果专业工长(施工员)施工班组长 项目专业质量检查员： 年 月 日 监理(建设)单位 验收结论专业监理工程师： (建设单位项目专业技术负责人) 年 月 日 说明:主控项目:1、人工接地装置或利用建筑物基础钢筋的接地装置必须在地面上以按设计要求位置设测试点。2、测试接地装置的接地电阻值必须符合设计要求。3、防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于1m，且应采取均压措施或在其上面铺设卵石沥青地面。4、接地模块项面埋深不应小于0.6m，接地模块间距不应小于模块长度的3~5倍。接地模块埋设基坑，一般为模块外形尺寸的1.2~1.4倍，且在开挖深度内详细记录地层情况。5、接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。一般项目:1、当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管
新建铁路西成客运专线西安至江油段（陕西境内） XCZQ-8标段 阜川隧道出口综合接地专项方案 编制： 审核： 审批： 中铁二十局西成客专项目部 二〇一三年十二月
目录 一编制依据及原则 (1) 二实施范围 (1) 三总体实施方案 (1) ㈠综合接地总体原则 (1) ㈡主要材料选取及说明 (2) ㈢施工工艺流程及操作要点 (3) ㈣桥梁综合接地技术要求 (8) ㈤隧道综合接地技术要求 (11) ㈥施工注意事项 (14) 四质量、安全及环保措施 (15) ㈠质量措施 (15) ㈡安全措施 (15) ㈢环保措施 (16)
隧道综合接地专项方案 一、编制依据及原则 1.1 铁路工程建设通用参考图（铁路综合接地系统）（通号【2009】9301）。 1.2 西成客运专线站前接口工程施工图技术交底。 二、实施范围 DgK281+156.33～DgK278+523段综合接地工程。 三、总体实施方案 ㈠综合接地总体原则 ⑴在混凝土灌注前，桥梁各部的接地连接和接地极处理以及贯通线敷设和连接等综合接地系统的实施过程中，均应有监理工程师进行质量确认、旁站监理及留证，并在检验批上得到反映。 ⑵综合接地系统主要由贯通地线、接地体、横向连接线、分支引接线、接地端子组成。 ⑶综合接地系统采用沿铁路全线上、下行敷设两根贯通地线方式，贯通地线采用铜截面为70mm2的耐腐蚀并符合环保要求的导电高分子铜缆。贯通地线敷设于电缆槽中时，必须采取砂防护措施。 ⑷贯通地线在电气上全程贯通，确保贯通地线的接地电阻不大于1Ω。桥梁地段接地体本着“所涉及的接地极、接地钢筋和连接钢筋等应充分利用桥梁中的非预应力结构钢筋”的原则进行设置，把贯通地线与桥梁内部非预应力结构钢筋进行连接，达到良好的接地效果。当接地电阻达不到要求时，另设单独的接地极。
精心整理接地装置安装检验批质量验收记录表 GB50303-2002 值必须符合时间要求。③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； ⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地装置安装检验批质量验收记录表 GB50303-2002 值必须符合时间要求。③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； ⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。 接地装置安装检验批质量验收记录表
□/ □/ □/ □/ □/ 浙建监 A5-3 基础接地 工程报验申请表 工程名称：杭政储出（2007）18 号 2-A 地块—2#楼 编号：A5-3 致： 杭州信安建设监理有限公司 （监理单位） 我单位已完成了 2-20~2-38/2-A~2-N 轴基础接地 工程，按设计文件及有关规范进行了自检， 质量合格，请予以审查和验收。 附件：1、工程质量控制资料 □ 2、安全和功能检验（检测）报告 □ 3、观感质量验收记录 □ 4、隐蔽工程验收记录 □ 5、 避雷引下线安装工程检验批 质量验收记录 □ 承包单位（章）： 项目经理： 日 期： 2011 年 月 日 审查意见： □ 所报隐蔽工程的技术资料 齐全□/□不齐全，且□符合/□不符合要求，经现场检测、核查□合 格□/ 不合格， 同意 不同意隐蔽。 □ 所报检验批的技术资料 齐全□/ 不齐全，且 □符合 不符合要求，经现场检测、核查□合格 □/ 不合格， 同意 不同意进行下道工序。 □ 检验批的技术资料基本齐全，且基本符合要求，因 砂浆□/ 混凝土试块强度试验报告未出具， 暂同意进行下道工序施工，待 砂浆□/□混凝土试块试验报告补报后，予以质量认定。 □ 所报分项工程的各检验批的验收资料 完整□/ 不完整，且 □全部 未全部达到合格要求，经 现场检测、核查 合格□/□不合格。 □ 所报分部（子分部）工程的技术资料 齐全□/ 不齐全，且 □符合 不符合要求，经现场检测、 核查 合格□/ 不合格。 □ 纠正差错后再报。 项目监理机构（章）： 总/专业监理工程师： 日 期： 本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
模板安装检验批质量验收记录 注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
填写说明 一、填写依据 1 《混凝土结构工程施工质量验收规范》GB50204-2015。 2 《建筑工程施工质量验收统一标准》GB50300-2013。 二、检验批划分 混凝土结构工程采用的材料、构配件、器具及半成品应按进场批次进行检验。属于同一工程项目且同期施工的多个单位工程，对同一厂家生产的同批材料、构配件、器具及半成品，可统一划分检验批进行验收。 如：模板安装，可根据柱、梁、板、墙，按楼层或结构伸缩缝进行划分。 三、GB50204-2015规范摘要 主控项目 4.2.1 模板及支架用材料的技术指标应符合国家现行有关标准的规定。进场时应抽样检验模板和支架材料的外观、规格和尺寸。 检查数量：按国家现行相关标准的规定确定。 检验方法：检查质量证明文件，观察，尺量。 4.2.2 现浇混凝土结构模板及支架的安装质量，应符合国家现行有关标准的规定和施工方案的要求。 检查数量：按国家现行相关标准的规定确定。 检验方法：按国家现行有关标准的规定执行。 4.2.3 后浇带处的模板及支架应独立设置。 检查数量：全数检查。 检验方法：观察。 4.2.4 支架竖杆和竖向模板安装在土层上时，应符合下列规定： 1 土层应坚实、平整，其承载力或密实度应符合施工方案要求； 2 应有防水、排水措施；对冻胀性土，应有预防冻融措施； 3 支架竖杆下应有底座或垫板。 检查数量：全数检查。 检验方法：观察；检查土层密实度检测报告、土层承载力验算或现场检测报告。 一般项目 4.2.5 模板安装质量应符合下列规定： 1 模板的接缝应严密； 2 模板内不应有杂物、积水或冰雪等； 3 模板与混凝土的接触面应平整、清洁； 4 用作模板的地坪、胎膜等应平整、清洁，不应有影响构件质量的下沉、裂缝、起砂或起鼓； 5 对清水混凝土及装饰混凝土构件，应使用能达到设计效果的模板。 检查数量：全数检查。 检验方法：观察。 4.2.6 脱模剂的品种和涂刷方法应符合施工方案的要求。脱模剂不得影响结构性能及装饰施工；不得沾污钢筋、预应力筋、预埋件和混凝土接槎处；不得对环境造成污染。 检查数量：全数检查。 检验方法：检查质量证明文件；观察。 4.2.7 模板的起拱应符合现行国家标准《混凝土结构工程施工规范》GB50666的规定，并应符合设计及施工方案的要求。 检查数量：在同一检验批内，对梁，跨度大于18m时应全数检查，跨度不大于18m时应抽查构件数量的10%，且不应少于3件；对板，应按有代表性的自然间抽查10%，且不应少于3间；对大空间结构，板可按纵、横轴线划分检查面，抽查10%，且不应少于3面。 检验方法：水准仪或尺量。 4.2.8 现浇混凝土结构多层连续支模应符合施工方案的规定。上下层模板支架的竖杆宜对准。竖杆下垫板的设置应符合施工方案的要求。 检查数量：全数检查。
表B. 0. 7接地装置安装报审/验表 工程名称：编号: 致：__________________ 公凹_ （项目监理机构） 我方已完成基础筏板2?26轴至2?32轴/2丄轴至2?R轴接地装置安装1：作，经自检合格，现将有关资料报上，请予以审查/验收。 附：□隐蔽匸程质量检验资料 □检验批质量检验资料 □分项工程质量检验资料 □施匸试验室证明资料 □其他 施工项目经理部（盖章）_____________ 项目经理或项目技术负责人（签字）_________________ 年月日审查、验收意见: 项目监理机构（盖章）_________________________________ 专业监理工程师（签字） ______________ 年月日
填表说明：本表一式二份，项H监理机构、施工单位各一份。

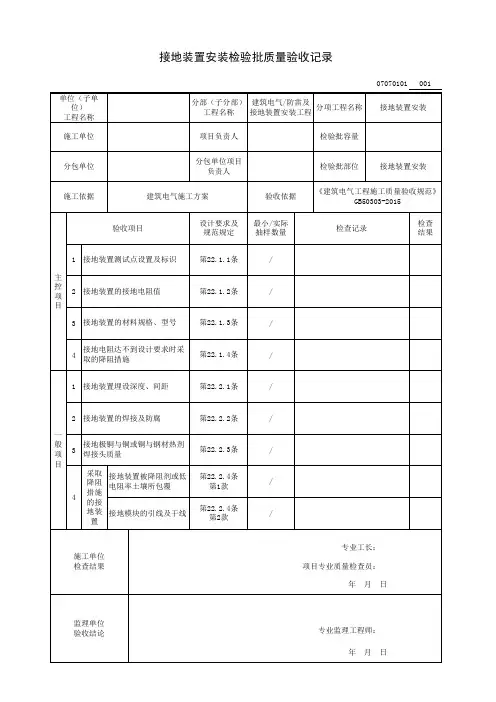

接地装置安装检验批质量验收记录 07070101 _________
