三相电路功率测量实验小结
一、实验目的
1、掌握用二瓦特表的方法测量三相电路有功功率与无功功率的方法。

2、进一步熟悉掌握功率表的接线和使用方法。

二、实验设备和器材
交流电压表 0～500 V
交流电流表 0～5 A
单相功率表
万用表 MF-500型
三相自耦调压器 0～430 V
三相灯组负载 220 V，40 W白炽灯
三相电容负载 1uF，2.2 uF，4.7 uF/500V
三、实验原理与说明
1、对于三相四线制供电的三相星形连接的负载，可用一只功率表测量各相的有功功率PA、PB、PC，则三相负载的总有功功率∑P = PA+PB+PC。

这就是一瓦特表法，如实验图7-1所示。

若三相负载是对称的，则只需测量一相的功率，再乘以3即得三相总的有功功率。

2、三相三线制供电系统中，不论三相负载是否对称，也不论负载是Y形接法还是△形接法，都可用二瓦特表法测量三相负载的总有功功率，测量线路如实验图7-2所示。

若负载为感性或容性，且当相位差φ＞60o时，线路中的一只功率表指针将反偏（数字式功率表
将出现负读数），这时应将功率表中电流线圈的两个端子调换（不能调换电压线圈端子），其读数应记为负值。

而三相总功率∑P = P1+P2（P1、P2本身不含任何意义）。

三相交流电路及其功率测量实验报告一、实验目的1、深入理解三相交流电路的基本原理和特性。

2、掌握三相电源和负载的连接方式。

3、学会使用功率表测量三相电路的有功功率、无功功率和视在功率。

二、实验原理三相交流电路是由三个频率相同、幅值相等、相位互差 120°的正弦交流电源供电的电路。

在三相电路中，电源和负载的连接方式有星形（Y 形）和三角形（△形）两种。

在星形连接中，三相电源的三个末端连接在一起形成一个中性点，三相负载的一端分别连接到电源的三个相线，另一端连接在一起接到中性点。

在三角形连接中，三相电源的三个相线分别与三相负载依次首尾相连，构成一个闭合回路。

三相电路的功率包括有功功率、无功功率和视在功率。

有功功率是电路中实际消耗的功率，无功功率是用于交换的功率，视在功率是电压和电流的乘积。

三、实验设备1、三相交流电源2、三相负载箱（包括星形和三角形连接的电阻、电感和电容负载）3、功率表4、电压表5、电流表6、导线若干四、实验内容与步骤1、三相电源的星形连接将三相交流电源的三个相线分别连接到负载箱的三个输入端，将负载箱设置为星形连接。

接通电源，使用电压表测量三相电源的线电压和相电压，使用电流表测量线电流和相电流，并记录数据。

2、三相电源的三角形连接将三相交流电源的三个相线与负载箱进行三角形连接。

接通电源，再次测量线电压、相电压、线电流和相电流，并记录数据。

3、功率测量在星形和三角形连接的情况下，分别使用功率表测量三相电路的有功功率、无功功率和视在功率，并记录数据。

五、实验数据记录与处理1、三相电源星形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAN ＝＿____, IBN ＝＿____, ICN ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜2、三相电源三角形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAB ＝＿____, IBC ＝＿____, ICA ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜根据测量数据，计算三相电路的功率因数：功率因数＝有功功率／视在功率六、实验结果分析1、比较星形连接和三角形连接时的线电压、相电压、线电流和相电流的关系。

三相交流电路实验报告实验名称：三相交流电路的研究与应用实验目的：1.了解三相交流电的基本原理和特点；2.学习使用三相交流电路进行功率测量；3.掌握三相电路的相关性能参数的计算方法。

实验器材：1.三相交流电源；2.三相感性负载电阻；3.三相电能表；4.示波器。

实验原理：实验步骤：1.搭建三相交流电路。

将三相交流电源连接到三相感性负载电阻上，再通过三相电能表进行功率测量。

2.调节交流电源的电压和频率。

保持电压和频率稳定。

3.使用示波器测量电压和电流波形。

观察并记录数据。

4.计算功率。

根据测得的电压、电流和功率因数计算三相功率的大小。

实验结果与分析：1.根据示波器测量的波形数据，可以观察到电压和电流之间存在相位差。

根据负载电阻和电源的特性，可以推测负载上存在一定的感性电阻。

2.根据测得的电压、电流和功率因数，可以计算出三相功率的大小。

根据功率的计算结果，可以分析电路的功率传输效率以及电力消耗情况。

实验结论：通过对三相交流电路的研究和实验，我们可以得出以下结论：1.三相交流电路的三个相位之间存在120度的相位差；2.三相交流电路具有更高的功率传输效率和更好的稳定性；3.三相交流电路的负载上存在感性电阻；4.利用示波器、电能表等设备可以对三相交流电路进行测量和分析。

实验心得：通过本次实验，我对三相交流电路的基本原理和特点有了更加深入的理解。

实验过程中，我学会了如何搭建三相交流电路，并使用示波器、电能表等设备进行电路参数的测量和分析。

通过分析实验结果，我进一步认识到三相交流电路的功率传输效率以及电力消耗情况。

这次实验对于我的电路学习具有重要的实践意义，为我今后的学习和研究提供了有力的支持和帮助。

三相交流电路实验报告三相交流电路实验报告摘要：本实验旨在通过搭建三相交流电路并进行相关测量，探究三相交流电路的特性和应用。

实验中使用了三相电源、电阻、电容和电感等元件，并通过示波器和多用表等仪器进行测量和分析。

通过实验结果的分析，我们可以更深入地理解三相交流电路的工作原理和特点。

引言：三相交流电路是现代电力系统中最常见的电路之一，广泛应用于工业生产和电力传输中。

三相电路具有功率大、效率高、稳定性好等特点，因此对于我们了解和掌握三相电路的工作原理和性能具有重要意义。

本实验通过搭建三相交流电路，进行相关测量和分析，旨在加深对三相电路的理解。

实验步骤：1. 搭建三相电源电路：将三相电源连接至电路板上，确保连接正确并稳定。

2. 测量电压和电流：使用示波器和多用表等仪器，分别测量三相电压和电流的大小和相位差。

3. 计算功率和功率因数：根据测量结果，计算三相电路的总功率和功率因数，并进行分析。

4. 添加负载：在电路中添加电阻、电容和电感等元件，观察电路的响应和变化。

5. 分析实验结果：根据测量结果和观察现象，对三相电路的特性和应用进行分析和讨论。

实验结果：通过实验测量和计算，我们得到了三相电路的相关参数和性能指标。

例如，我们测量到的三相电压大小分别为220V、220V和220V，相位差为120度；三相电流大小分别为2A、2A和2A，相位差为120度。

根据这些测量结果，我们计算得到三相电路的总功率为1320W，功率因数为0.8。

在添加负载后，我们观察到电路的响应和变化，例如电流的大小和波形发生了变化。

讨论与分析：通过对实验结果的分析，我们可以得出以下结论：1. 三相电路中，三相电压之间存在120度的相位差，这是三相电路能够提供更稳定和均衡的电力的原因之一。

2. 三相电路的总功率等于三相电压的大小乘以三相电流的大小乘以功率因数。

功率因数越接近1，电路的效率越高。

3. 在添加负载后，电路的响应和性能会发生变化。

例如，电阻会导致电路的功率损耗增加，电容和电感会导致电路的频率响应发生变化。

总结三相电路功率测量的方法三相电路功率测量是指对三相交流电路中的功率进行测量和计算。

通常情况下，三相电路功率测量主要包括直接法、间接法和计算法这三种方法。

1. 直接法直接法是通过将电流、电压进行直接测量，然后利用功率计来计算功率值的方法。

在三相电路中，我们需要测量三相电流和三相电压。

对于电流的测量，可以采用电流互感器或者电流夹钳；对于电压的测量，可以采用电压互感器或者电压表。

测量好电流和电压之后，再通过功率计来计算功率值。

2. 间接法间接法是通过测量三相电路中各个元件(如电阻、电容、电感等)所消耗的电能，然后利用功率公式来计算出功率值。

例如，可以利用电阻箱测得线路中的电阻值，然后用电压和电流测量值来计算功率。

在使用间接法进行功率测量时，需要根据具体的电路元件和测量条件选择适当的仪器和方法。

3. 计算法计算法是通过基于电压和电流的波形进行计算，得到相应的功率值。

通过电压和电流在时间上的波形图，我们可以得到电压和电流对应的瞬时功率值，然后将瞬时功率值进行积分得到平均功率值。

计算法通常可以通过示波器和计算机软件来完成。

三相电路功率测量的方法还需要根据具体的测量要求和条件来选择。

在实际应用中，直接法是最常用的方法，因为它直接测量电流和电压，且准确度高。

而间接法和计算法则适用于特殊情况下，例如对于没有直接测量手段的情况，或者需要对功率进行更详细的分析的情况。

需要注意的是，三相电路功率测量中还需要考虑功率因数的影响。

功率因数是指实际功率与视在功率之比。

在实际测量中，如果电路中存在功率因数不等于1的负载，那么功率测量的结果会有所偏差。

因此，在进行功率测量时，还需要对功率因数进行补偿。

通常可以通过功率因数表或者功率因数校正装置来进行补偿。

综上所述，三相电路功率测量的方法包括直接法、间接法和计算法。

具体选择哪种方法需要根据实际情况进行判断。

在进行功率测量时，还需要考虑功率因数的影响，并进行相应的补偿。

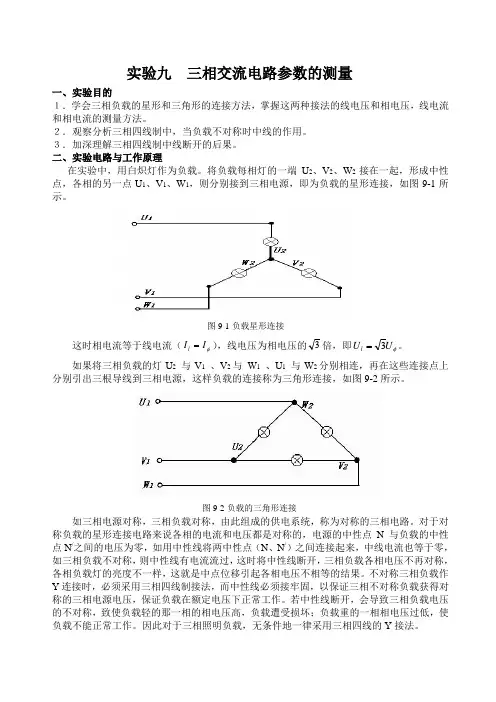

实验九 三相交流电路参数的测量一、实验目的１．学会三相负载的星形和三角形的连接方法，掌握这两种接法的线电压和相电压，线电流和相电流的测量方法。

２．观察分析三相四线制中，当负载不对称时中线的作用。

３．加深理解三相四线制中线断开的后果。

二、实验电路与工作原理在实验中，用白炽灯作为负载。

将负载每相灯的一端U 2、V 2、W 2接在一起，形成中性点，各相的另一点U 1、V 1、W 1，则分别接到三相电源，即为负载的星形连接，如图9-1所示。

图9-1负载星形连接这时相电流等于线电流（φI I l =），线电压为相电压的3倍，即φU U l 3=。

如果将三相负载的灯U 2 与V 1 、V 2与 W 1 、U 1 与W 2分别相连，再在这些连接点上分别引出三根导线到三相电源，这样负载的连接称为三角形连接，如图9-2所示。

图9-2负载的三角形连接如三相电源对称，三相负载对称，由此组成的供电系统，称为对称的三相电路。

对于对称负载的星形连接电路来说各相的电流和电压都是对称的，电源的中性点N 与负载的中性点N /之间的电压为零，如用中性线将两中性点（N 、N /）之间连接起来，中线电流也等于零，如三相负载不对称，则中性线有电流流过，这时将中性线断开，三相负载各相电压不再对称，各相负载灯的亮度不一样，这就是中点位移引起各相电压不相等的结果。

不对称三相负载作Y 连接时，必须采用三相四线制接法，而中性线必须接牢固，以保证三相不对称负载获得对称的三相电源电压，保证负载在额定电压下正常工作。

若中性线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压高，负载遭受损坏；负载重的一相相电压过低，使负载不能正常工作。

因此对于三相照明负载，无条件地一律采用三相四线的Y 接法。

对于负载为三角形连接的三相路，线电压等于相电压，但线电流为对应的两项电流的矢量差，负载对称时，它们有3倍的关系，即φI I l 3=；若不对称，则线电流与相电流之间不存在3倍的关系，但线电流仍然为相邻两个相电流的矢量差，这时只有通过矢量图方能计算它们的大小和相位，但只要电源的线电压对称，加在三相负载的电压仍是对称的，对各相负载工作没有影响。

东南大学,第六次实验三相交流电路及其功率测量,实验报告
一、实验目的
主要是研究三相交流电路及其功率测量。

二、实验内容
本次实验共分为三部分：
（1）电路热模拟：
我们首先利用多媒体实验系统，对相对应的三相交流电路进行热模拟，以熟悉其基本构成电路和特性。

通过观察各个阻抗的变化情况，以及电流、电压和功率的变化，结合其电路图，分析出三相交流电路的特性。

（2）实验测量：
利用数字多用表，接通三相交流电路图，对实际电路进行测量，观察α短路负载电压与β短路负载电压之比，并测量三相交流各相电压、电流、有功功率、总功率、有功功率因数与无功功率等参数，以及三相交流电路各相功率角。

（3）比较分析：
通过比较实验前后的热模拟及实验测量结果，对其有功功率因数的变化情况，进行合理的分析，以便加深对三相交流电路的认识。

三、实验结果
通过实验，我们获得了以下结果：
1. α短路负载电压与β短路负载电压之比为1∶0.5
2. 三相交流各相电压为U1=350V，U2=-175V，U3=-175V
3. 三相交流各相电流为I1=2A，I2=-1A，I3=-1A
4. 有功功率为P=840W，有功功率因数为0.909，总功率为Q=0W，无功功率为
S=840VA
5. 三相交流各相功率角分别为β1=-90°，β2=-27.3°，β3=-162.7°。

四、实验结论
通过本次实验，我们明确了三相交流电路的基本特性以及有关各参数的测量及分析，从而深入理解三相交流电路的本质及其工作机制，并且认识到功率因数对交流电路运行状态的影响。

三相正弦交流电路参数的测量与分析实验报告一、实验目的：本实验旨在通过测量和分析三相正弦交流电路的参数，包括电压、电流、功率和功率因数，以加深对三相电路性质的理解和掌握。

二、实验装置与原理：1. 实验装置：- 三相正弦交流电源- 三相负载箱- 电压表- 电流表- 功率表（或功率因数表）- 示波器2. 实验原理：三相正弦交流电路由三个相位差120度的正弦电压或电流组成。

为了测量和分析这一电路的参数，我们将使用以下公式计算：- 电压：三相电压（U）= Vm * √2 * sin(ωt ±θ)其中，Vm是电压最大值，ω是角频率，t是时间，θ是相位偏移。

- 电流：三相电流（I）= Im * √2 * sin(ωt ±θ)其中，Im是电流最大值，ω是角频率，t是时间，θ是相位偏移。

- 有功功率：三相有功功率（P）= √3 * U * I * cos(θ)其中，U是电压，I是电流，θ是电压和电流之间的相位差。

- 功率因数：功率因数（PF）= cos(θ)其中，θ是电压和电流之间的相位差。

三、实验步骤：1. 连接电路：将三相正弦交流电源、负载箱、电压表、电流表、功率表（或功率因数表）和示波器逐一连接，确保电路连接正确稳固。

2. 测量电压：在电路稳定后，使用电压表测量三相电压的幅值和相位差，并记录结果。

3. 测量电流：利用电流表分别测量三相电流的幅值和相位差，并记录结果。

4. 计算功率和功率因数：根据上述公式，计算三相电路的有功功率和功率因数。

5. 分析结果：根据实测的数据和计算结果，分析电路的特性和影响因素，并撰写实验报告。

四、实验结果与讨论：在进行实验测量和计算后，我们得到了三相正弦交流电路的详细参数，包括电压、电流、有功功率和功率因数。

通过分析这些数据，可以了解电路的性质，并进一步探讨电路中的能量转换和传输过程。

五、实验总结：本实验通过测量和分析三相正弦交流电路的参数，加深了对电路性质的理解和掌握。

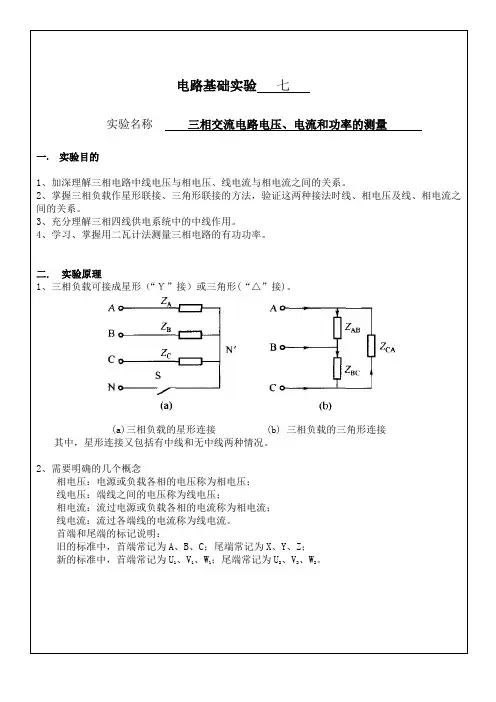

电路基础实验七实验名称三相交流电路电压、电流和功率的测量一. 实验目的1、加深理解三相电路中线电压与相电压、线电流与相电流之间的关系。

2、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

3、充分理解三相四线供电系统中的中线作用。

4、学习、掌握用二瓦计法测量三相电路的有功功率。

二. 实验原理1、三相负载可接成星形（“Ｙ”接）或三角形(“△”接)。

(a)三相负载的星形连接 (b) 三相负载的三角形连接其中，星形连接又包括有中线和无中线两种情况。

2、需要明确的几个概念相电压：电源或负载各相的电压称为相电压；线电压：端线之间的电压称为线电压；相电流：流过电源或负载各相的电流称为相电流；线电流：流过各端线的电流称为线电流。

首端和尾端的标记说明：旧的标准中，首端常记为A、B、C；尾端常记为X、Y、Z；新的标准中，首端常记为U1、V1、W1；尾端常记为U2、V2、W2。

3、星形连接的三相负载三相负载对称时，U L =√3U P ，I L = I P ，此时流过中线的电流为 0，可以省去中线。

三相负载不对称时，必须采用三相四线制接法，即Y0接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相的相电压又过低，使负载不能正常工作。

4、三角形连接的三相负载三相负载对称时，I L =√3I P ，U L =U P ，∆形连接没有中线。

三相负载不对称时，I L ≠√3I P ，但只要电源的线电压U L 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

5、二瓦计法测量功率电路在三相三线制电路中,通常用二只功率表测量功率。

功率表 W1 和 W2 的读数分别为 P1 和 P2。

三相电路的总功率等于 P1 与 P2 的代数和：P 1=U AC I A cos Φ1 P 2=U BC I B cos Φ2 P =P 1+P 2三相负载1W2W****A B C三. 实验设备序号名称型号与规格数量备注1 交流电压表0～500V 1 实验台2 交流电流表0～5A 1 实验台3 三相自耦调压器 1 实验台4 三相灯组负载220V，15W白炽灯9 EEL5 电流插座 3 实验台四. 实验内容及数据分析1. 三相负载星形联接（三相四线制供电）实验准备：将三相调压器的旋柄置于输出为0V的位置（即逆时针旋转到底），将交流电压表接到调压器的输出端。

实验二三相电路功率的测量一．实验目的1．学会用功率表测量三相电路功率的方法；2．掌握功率表的接线和使用方法。

二．原理说明接法）1．三相四线制供电，负载星形联接（即Ｙ对于三相不对称负载，用三个单相功率表测量，测量电路如图9－1所示，三个单相功率表的读数为W1、W2、W3，则三相功率Ｐ＝W1＋W2＋W3，这种测量方法称为三瓦特表法；对于三相对称负载，用一个单相功率表测量即可，若功率表的读数为W，则三相功率Ｐ＝3W，称为一瓦特表法。

2．三相三线制供电三相三线制供电系统中，不论三相负载是否对称，也不论负载是‘Ｙ’接还是‘Δ’接，都可用二瓦特表法测量三相负载的有功功率。

测量电路如图9—２所示，若两个功率表的读数为W1、W2，则三相功率P＝W1 + W2＝U1I1cos (30°-φ)+ U1I1sin (30°+φ),其中φ为负载的阻抗角（即功率因数角），两个功率表的读数与φ有下列关系：（1）当负载为纯电阻，φ＝0，W1＝W2，即两个功率表读数相等；（2）当负载功率因数cosφ＝ 0.5 ，φ＝±60°，将有一个功率表的读数为零；（3）当负载功率因数cosφ＜ 0.5 ，|φ|＞60°，则有一个功率表的读数为负值，该功率表指针将反方向偏转，这时应将功率表电流线圈的两个端子调换（不能调换电压线圈端子），而读数应记为负值。

对于数字式功率表将出现负读数。

3．测量三相对称负载的无功功率对于三相三线制供电的三相对称负载，可用一瓦特表法测得三相负载的总无功功率Ｑ，测试电路如图9—3所示。

功率表读数W＝U1I1sinφ，其中φ为负载的阻抗角，则三相负载的无功功率Q＝3W。

三．实验设备1．交流电压表、电流表、功率表2．三相调压输出电源3．EEL—17B组件（含220V／40Ｗ灯组9只、电容）或EEL—55组件、EEL —60组件（选配）四．实验内容接法）的三相功率1．三相四线制供电，测量负载星形联接（即Ｙ（1）用一瓦特表法测定三相对称负载三相功率，实验电路如图9－4所示，线路中的电流表和电压表用以监视三相电流和电压，不要超过功率表电压和电流的量程。

三相交流电路功率的测量实验报告一、实验目的1、掌握三相交流电路中有功功率和无功功率的测量方法。

2、理解三相电路中功率的平衡关系。

3、熟悉功率表的使用方法和接线原理。

二、实验原理在三相交流电路中，总功率等于各相功率之和。

三相电路的功率分为有功功率、无功功率和视在功率。

有功功率是电路中实际消耗的功率，单位为瓦特（W），其计算公式为：＼P ＝＼sqrt{3} U_{L} I_{L} ＼cos\varphi\其中，＼（U_{L}＼）为线电压，＼（I_{L}＼）为线电流，＼（＼cos\varphi\）为功率因数。

无功功率用于衡量电路中电感和电容元件与电源之间能量交换的规模，单位为乏（Var），其计算公式为：＼Q ＝＼sqrt{3} U_{L} I_{L} ＼sin\varphi\视在功率是电路中电压与电流的乘积，单位为伏安（VA），其计算公式为：＼S ＝＼sqrt{3} U_{L} I_{L}＼在三相四线制电路中，可以通过测量各相的有功功率，然后相加得到三相总功率；在三相三线制电路中，通常采用二瓦计法测量三相功率。

三、实验设备1、三相交流电源2、三相负载（灯泡、电感、电容等）3、功率表（两个）4、电压表5、电流表6、连接导线若干四、实验步骤1、按实验电路图连接线路，检查无误后接通电源。

2、测量三相四线制电路的功率将三相负载接成星形连接，分别测量各相的电压、电流和有功功率。

计算三相总功率，并与各相功率之和进行比较，验证功率平衡关系。

3、测量三相三线制电路的功率将三相负载接成三角形连接，采用二瓦计法测量线电压、线电流和两个功率表的读数。

计算三相总功率，验证功率平衡关系。

五、实验数据及处理1、三相四线制星形连接负载实验数据｜相序｜电压（V）｜电流（A）｜功率（W）｜｜｜｜｜｜｜ A 相｜＿____ ｜＿____ ｜＿____ ｜｜ B 相｜＿____ ｜＿____ ｜＿____ ｜｜ C 相｜＿____ ｜＿____ ｜＿____ ｜三相总功率：＿____各相功率之和：＿____2、三相三线制三角形连接负载实验数据｜功率表 1 ｜功率表 2 ｜线电压（V）｜线电流（A）｜｜｜｜｜｜｜读数（W）｜读数（W）｜＿____ ｜＿____ ｜三相总功率：＿____六、实验结果分析1、在三相四线制星形连接电路中，通过测量各相功率并相加，与计算得到的三相总功率相比较，两者基本相等，验证了功率平衡关系。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

接)的Y0压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0接法。

3，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
