高效率高频变压器设计方法

工程师实例为你讲解电源高频变压器的设计方法
设计高频变压器是电源设计过程中的难点，下面以反馈式电流不连续电源高频变压器为例，向大家介绍一种电源高频变压器的设计方法。

 设计目标：电源输入交流电压在180V~260V之间，频率为50Hz，输出电压为直流5V、14A，功率为70W，电源工作频率为30KHz。

 设计步骤：
 计算高频变压器初级峰值电流Ipp
 由于是电流不连续性电源，当功率管导通时，电流会达到峰值，此值等于功率管的峰值电流。

由电感的电流和电压关系V=L*di/dt可知：
 输入电压：Vin(min)=Lp*Ipp/Tc
 取1/Tc=f/Dmax，则上式为：
 Vin(min)=Lp*Ipp*f/Dmax
 其中：V in：直流输入电压，V
 Lp：高频变压器初级电感值，mH
 Ipp：变压器初级峰值电流，A
 Dmax：最大工作周期系数
 f：电源工作频率，kHz
 在电流不连续电源中，输出功率等于在工作频率下的每个周期内储存的能量，其为：
 Pout=1/2*Lp*Ipp2*f
 将其与电感电压相除可得：
 Pout/Vin(min)=Lp*Ipp2*f*Dmax/(2*Lp*Ipp*f)
 由此可得：。

要制造好高频变压器要注意两点:一就是每个绕组要选用多股细铜线并在一同绕,不要选用单根粗铜线,简略地说便就是高频交流电只沿导线的表面走,而导线内部就是不走电流的实习就是越挨近导线中轴电流越弱,越挨近导线表面电流越强。

选用多股细铜线并在一同绕,实习便就是为了增大导线的表面积,然后更有效地运用导线。

二就是高频逆变器中高频变压器最好选用分层、分段绕制法,这种绕法首要目的就是削减高频漏感与降低分布电容。

1、次级绕组:初级绕组绕完,要加绕(3~5层绝缘垫衬再绕制次级绕组。

这样可减小初级绕组与次级绕组之间分布电容的电容量,也增大了初级与次级之间的绝缘强度,契合绝缘耐压的需求。

减小变压器初级与次级之间的电容有利于减小开关电源输出端的共模打扰。

若就是开关电源的次级有多路输出,而且输出之间就是不共地的为了减小漏感,让功率最大的次级接近变压器的初级绕组。

若就是这个次级绕组只要相对较少几匝,则为了改善耦合状况,仍就是应当设法将它布满完好的一层,如能够选用多根导线并联的方法,有助于改善次级绕组的填充系数。

其她次级绕组严密的绕在这个次级绕组的上面。

当开关电源多路输出选用共地技能时,处置方法简略一些。

次级能够选用变压器抽头方式输出,次级绕组间不需要采用绝缘阻隔,从而使变压器的绕制愈加紧凑,变压器的磁耦合得到加强,能够改善轻载时的稳压功能。

2、初级绕组:初级绕组应放在最里层,这样可使变压器初级绕组每一匝用线长度最短,从而使整个绕组的用线为最少,这有效地减小了初级绕组自身的分布电容。

通常状况下,变压器的初级绕组被规划成两层以下的绕组,可使变压器的漏感为最小。

初级绕组放在最里边,使初级绕组得到其她绕组的屏蔽,有助于减小变压器初级绕组与附近器材之间电磁噪声的相互耦合。

初级绕组放在最里边,使初级绕组的开始端作为衔接开关电源功率晶体管的漏极或集电极驱动端,可削减变压器初级对开关电源其她有些电磁打扰的耦合。

3、偏压绕组:偏压绕组绕在初级与次级之间,仍就是绕在最外层,与开关电源的调整就是依据次级电压仍就是初级电压进行有关。

摘要：阐述了高频开关电源热设计的一般原则，着重分析了开关电源散热器的热结构设计。

关键词：高频开关电源；热设计；散热器1 引言电子产品对工作温度一般均有严格的要求。

电源设备内部过高的温升将会导致对温度敏感的半导体器件、电解电容等元器件的失效。

当温度超过一定值时，失效率呈指数规律增加。

有统计资料表明，电子元器件温度每升高2℃，可靠性下降10％；温升50℃时的寿命只有温升为25℃时的1/6。

所以电子设备均会遇到控制整个机箱及内部元器件温升的要求，这就是电子设备的热设计。

而高频开关电源这一类拥有大功率发热器件的设备，温度更是影响其可靠性的最重要的因素，为此对整体的热设计有严格要求。

完整的热设计包括两方面：如何控制热源的发热量；如何将热源产生的热量散出去。

最终目的是如何将达到热平衡后的电子设备温度控制在允许范围以内。

2 发热控制设计开关电源中主要的发热元器件为半导体开关管（如MOSFET、IGBT、GTR、SCR等），大功率二极管（如超快恢复二极管、肖特基二极管等），高频变压器、滤波电感等磁性元件以及假负载等。

针对每一种发热元器件均有不同的控制发热量的方法。

2.1 减少功率开关的发热量开关管是高频开关电源中发热量较大的器件之一，减少它的发热量，不仅可以提高开关管自身的可靠性，而且也可以降低整机温度，提高整机效率和平均无故障时间（MTBF）。

开关管在正常工作时，呈开通、关断两种状态，所产生的损耗可细分成两种临界状态产生的损耗和导通状态产生的损耗。

其中导通状态的损耗由开关管本身的通态电阻决定。

可以通过选择低通态电阻的开关管来减少这种损耗。

MOSFET的通态电阻较IGBT的大，但它的工作频率高，因此仍是开关电源设计的首选器件。

现在IR公司新推出的IRL3713系列HEXFET(六角形场效应晶体管)功率MOSFET已将通态电阻做到3mΩ，从而使这些器件具有更低的传导损失、栅电荷和开关损耗。

美国APT公司也有类似的产品。

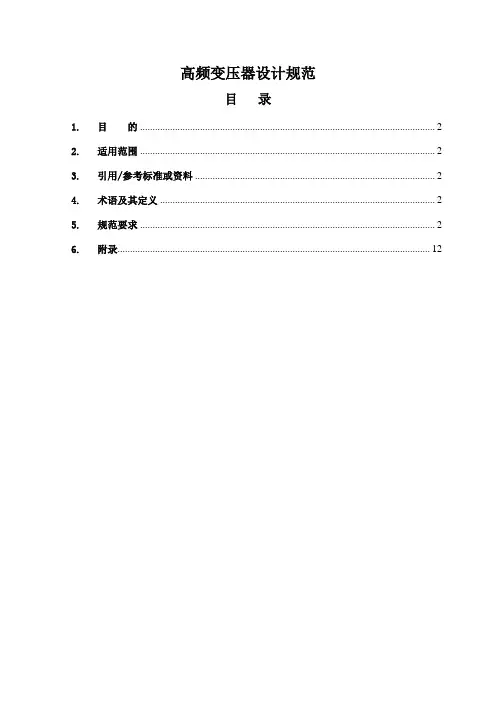

高频变压器设计规范目录1.目的 (2)2.适用范围 (2)3.引用/参考标准或资料 (2)4.术语及其定义 (2)5.规范要求 (2)6.附录 (12)1.目的为了实现高频变压器设计的标准化，为我司工程师在设计变压器过程中提供参考，特制订此规范。

2.适用范围本规范适用于公司所有正激变压器及反激变压器的设计。

3.引用/参考标准或资料无。

4.术语及其定义正激变压器：因其初级线圈被直流电压激励时，次级线圈正好有功率输出而得名。

反激变压器：又称单端反激式变压器或Buck-Boost转换器。

因其输出端在原边绕组断开电源时获得能量故而得名。

5.规范要求5.1高频变压器磁芯材料与几何机构在大多数开关电源的高频变压器中，常用的软磁材料有铁氧体，铁粉芯，恒导合金，非晶态合金及硅钢片。

主要应用软磁材料四个特性：磁导率高、矫顽力小及磁滞回线狭窄、电阻率高、具有较高饱和磁感应强度。

现我司高频变压器通常采用锰锌铁氧体材料。

磁芯厂家都生产了一系列不同材质的磁芯，各厂家有自己的命名规范。

以常用的PC40（TDK命名规范）材质为例，东磁表示为DMR40，天通则表示为TP4，实际性能差异几乎可忽略不计。

通常我们关注的磁芯参数主要有初始磁导率，饱和磁通密度Bs，剩磁Br，矫顽力Hc，功耗Pv，居里温度Tc，在高频变压器的设计以及日后应用过程中，这些参数往往起到非常重要的作用。

图1所示各种磁芯的几何形状有EE型、ETD型、PQ型等多种。

EE型、ETD型、PQ型也是我司高频变压器设计时通常采用的磁芯结构。

每种规格磁芯对应多种尺寸可供选择。

一般每种类型及尺寸的磁芯，其对应的骨架是一定的，变动一般在于pin数和pin针间距的不同，设计者可根据实际应用需求选择，也可以联系骨架厂商进行开模定制。

图5.1 各种几何结构的变压器磁芯图1 磁芯的几何形状5.2高频变压器常用材料介绍上节主要介绍了高频变压器的磁芯特性及结构，除此以外，要构成一个完整的高频变压器，主要材料还有：导线材料，压敏胶带，骨架材料。

5高频率的功率变压器THE HIGH-FREQUENCY POWER TRANSFORMER5-0概论(INTRODUCTION)很多科学家认为磁性元件的设计是一种“高深的技术”，其实这乃是一种最重的错误观念。

磁性元件的设计乃为精密的科学，而那些所有正确的基本电磁定律，乃由以前的科学家们所研究发展出来，如Maxwell, Ampere , Oersted ,与Gauss等人。

本章主要目的就是介绍基本的磁学定律，而且为了实际的电磁元件设计，如线圈与变压器，我们将以简单的，合逻辑的，有条理的方式来深入浅出介绍磁性与电性之间存在的关系。

5-1电磁的原理（PRINCIPLES OF ELECTROMAONETISM）考虑如图5-1所示的简单电路，此由电压源V，开关S与负载L，组成一个空气线圈（air coil）的电路，如果在某些情况下，开关S被关闭（closed）,则会有电流I产生经由线上流至负载，当电流通过线圈时，就会有磁场被建立起来，如图中所示，连接于线圈之间所产生的磁场，此乃为称之为磁通量（flux）,而磁场中的磁力线可称之为磁通链(flux linkages)。

图5-1流经空气线圈的电流I会有磁通量的产生图5-2 铁磁材料棒置于线圈之内会产生较多或较强的磁通量然而，在此线圈中的磁通量并不会很大，如果我们在线圈中加入磁性材料（铁磁材料）棒，则会有额外的磁场被感应产生，因此，也就会有更多的磁通量被产生，如图5-2所示。

而磁通链将沿着磁棒前进，并经由空气传导路径形成一回路，如果铁磁铁心（ferromagnetic core ）以此种方式构成并取代了磁棒，则磁通就会呈现一连续的路径，且磁场将形成于铁心之内，因此所感应的磁场就会较强大，如图5-3所示。

图5-3 连续的铁磁性铁心会限制所有的磁通量于铁心内并有很强的磁场产生在磁场上某一点所测量的磁通聚集程度，我们称之为磁通量密度（magnetic flux density ）或是磁感应(magnetic induction),以符号B 来表示。

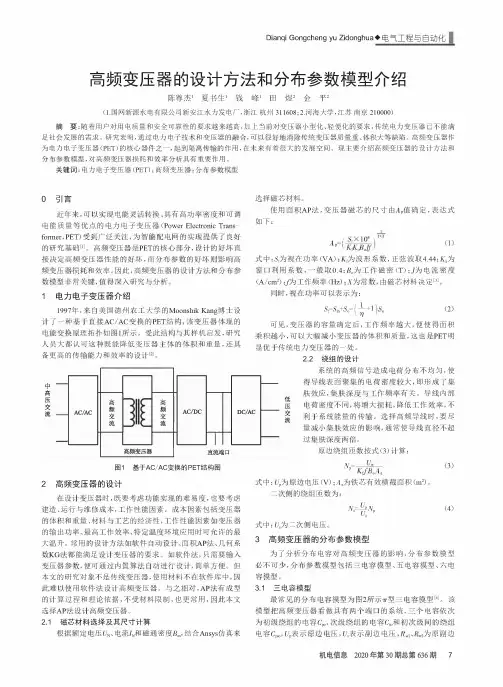

Dianqi Gongcheng yu Zidonghua ♦电气工程与自动化高频变压器的设计方法和分布参数模型介绍陈尊杰1夏书生1钱峰1田煜2金平2(1.国网新源水电有限公司新安江水力发电厂，浙江杭州311608；2•河海大学，江苏南京210000)摘要:随着用户对用电质量和安全可靠性的要求越来越高，加上当前对变压器小型化、轻便化的要求，传统电力变压器已不能满足社会发展的需求。

研究表明，通过电力电子技术和变压器的 ，可 传统 压器质量 大 陷’高频变压器作为电力电子变压器(PET )的核心器件， 传 的作用，在未来有着很大的发展空间’现主要介绍高频变压器的设计方法和型,对高频 压器损耗和有重要作用°关键词：电力 子变压器(PET )；高频变压器 型0引C来，可能有高 和可电能质量等优点的电力电子变压器(Power Electronic Trans ­former ， PET )，为能 网的的研究 叭高频压器PET 的核 ， 的高频 压器性能的 ， 的 高频压器 和效率’因此，高频压器的和型 ，研Z °1电力电子变压器介绍1997年，来自美国德州农工大学的Moonshik Kang 博士设AC /AC的PET ， 压器 的能 1示’ 其样机启发，研究人员大都认可这既能降低变压器 的 和重量，还备更高的传能力和 的"2#°中高压交流DCAC低压交流AC/DC ACZAC高频交流高频变压器高频交流直流端口图1基于AC /AC 变换的PET 结构图2高频变压器的设计压器时，既要考虑 能 的难易，也要考虑建造、运行与维修成本，工作性能素’成本素包括压器 的 和量、材料 艺的经济性，工作性能素 压器的输出、最高工作、特温环境应用时可允许的最大温升’常用的 软件自动 、面 AP 、几何系KG 都能满足 压器的要求’软件，只需要 .压器参，便可通过内置算 动进行 ，简单便’但 本文的研究对象不是传统压器，使用材料不软件库中，难使用软件 高频压器’ 相对,AP 有成型的计算过程和 论依据，不 材料限制，也更常用， 本文 选择AP高频压器’2.1磁芯材料选择及其尺寸计算根据额压！N 、流"n 和磁通密度#m ，结合Ansys 仿真来选择磁芯材料。

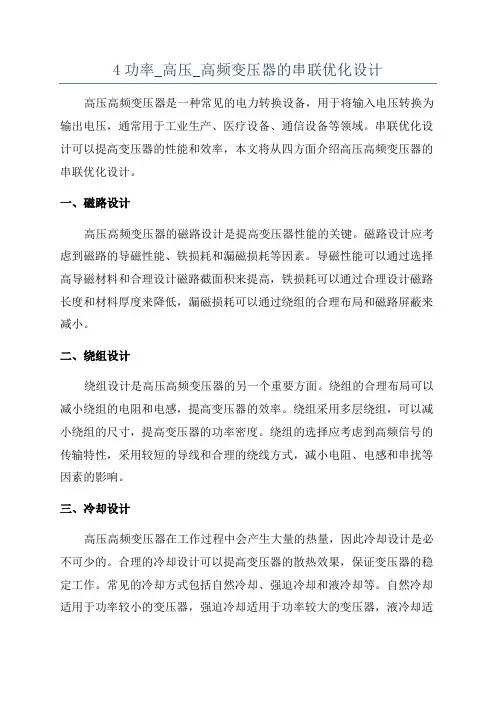

4功率_高压_高频变压器的串联优化设计高压高频变压器是一种常见的电力转换设备，用于将输入电压转换为输出电压，通常用于工业生产、医疗设备、通信设备等领域。

串联优化设计可以提高变压器的性能和效率，本文将从四方面介绍高压高频变压器的串联优化设计。

一、磁路设计高压高频变压器的磁路设计是提高变压器性能的关键。

磁路设计应考虑到磁路的导磁性能、铁损耗和漏磁损耗等因素。

导磁性能可以通过选择高导磁材料和合理设计磁路截面积来提高，铁损耗可以通过合理设计磁路长度和材料厚度来降低，漏磁损耗可以通过绕组的合理布局和磁路屏蔽来减小。

二、绕组设计绕组设计是高压高频变压器的另一个重要方面。

绕组的合理布局可以减小绕组的电阻和电感，提高变压器的效率。

绕组采用多层绕组，可以减小绕组的尺寸，提高变压器的功率密度。

绕组的选择应考虑到高频信号的传输特性，采用较短的导线和合理的绕线方式，减小电阻、电感和串扰等因素的影响。

三、冷却设计高压高频变压器在工作过程中会产生大量的热量，因此冷却设计是必不可少的。

合理的冷却设计可以提高变压器的散热效果，保证变压器的稳定工作。

常见的冷却方式包括自然冷却、强迫冷却和液冷却等。

自然冷却适用于功率较小的变压器，强迫冷却适用于功率较大的变压器，液冷却适用于要求散热效果更好的变压器。

冷却设计时应注意选择适当的散热介质、合理布置散热器和风扇等。

四、绝缘设计高压高频变压器工作时会产生高电压和高频电场，因此绝缘设计是非常重要的。

绝缘设计应考虑到变压器的工作电压和频率，选择合适的绝缘材料和绝缘结构。

绝缘材料可以采用绝缘纸、绝缘漆等，绝缘结构可以采用缠绕、层间隔离等方式。

绝缘设计时还应注意绝缘层的厚度和抗击穿能力，以确保变压器的安全运行。

总结：高压高频变压器的串联优化设计是提高变压器性能和效率的重要手段。

通过磁路设计、绕组设计、冷却设计和绝缘设计的优化，可以提高变压器的导磁性能、减小损耗、提高功率密度、提高散热效果和确保安全运行。

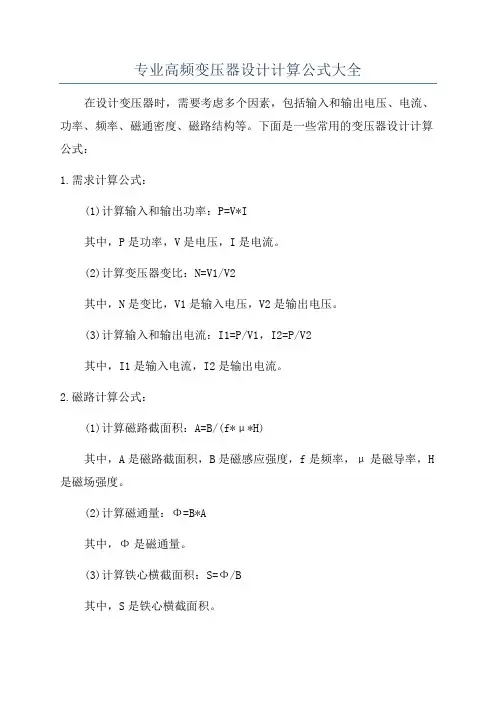

专业高频变压器设计计算公式大全在设计变压器时，需要考虑多个因素，包括输入和输出电压、电流、功率、频率、磁通密度、磁路结构等。

下面是一些常用的变压器设计计算公式：1.需求计算公式：(1)计算输入和输出功率：P=V*I其中，P是功率，V是电压，I是电流。

(2)计算变压器变比：N=V1/V2其中，N是变比，V1是输入电压，V2是输出电压。

(3)计算输入和输出电流：I1=P/V1，I2=P/V2其中，I1是输入电流，I2是输出电流。

2.磁路计算公式：(1)计算磁路截面积：A=B/(f*μ*H)其中，A是磁路截面积，B是磁感应强度，f是频率，μ是磁导率，H 是磁场强度。

(2)计算磁通量：Φ=B*A其中，Φ是磁通量。

(3)计算铁心横截面积：S=Φ/B其中，S是铁心横截面积。

3.匝数计算公式：(1)计算初级匝数：N1=(V1*10^8)/(B*f*A)其中，N1是初级匝数。

(2)计算次级匝数：N2=(V2*10^8)/(B*f*A)其中，N2是次级匝数。

4.器件尺寸计算公式：(1)计算铁芯尺寸：U=1.8*(Lc/μ)*B*H/Bm其中，U是铁芯尺寸，Lc是直径或长度，B是磁感应强度，H是磁场强度，Bm是饱和磁感应强度。

(2)计算绕线长度：Lw=π*D*(N1+N2)其中，Lw是绕线长度，D是变压器内径。

(3)计算线径：d=(I*K)/(0.4*J*D)其中，d是线径，I是电流，K是充填系数，J是电流密度，D是变压器内径。

这些公式提供了一些变压器设计的基本计算方法。

在实际设计中，还需要考虑到其它因素，如损耗、效率、温升等，以确保设计的变压器满足要求。

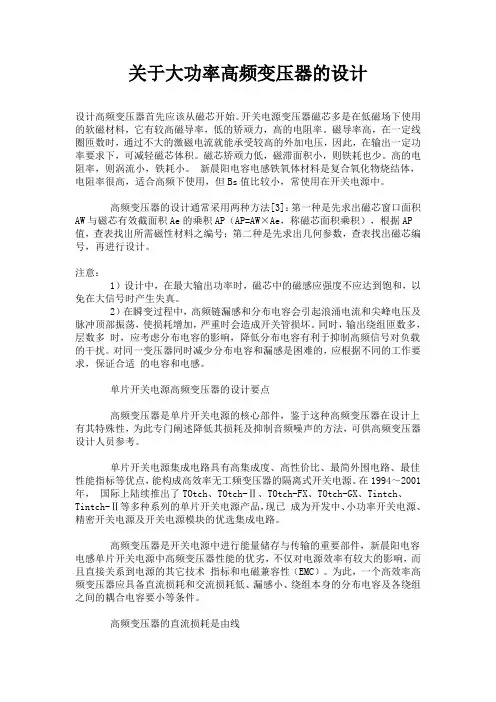

关于大功率高频变压器的设计设计高频变压器首先应该从磁芯开始。

开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。

磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。

磁芯矫顽力低，磁滞面积小，则铁耗也少。

高的电阻率，则涡流小，铁耗小。

新晨阳电容电感铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。

高频变压器的设计通常采用两种方法[3]：第一种是先求出磁芯窗口面积AW 与磁芯有效截面积Ae的乘积AP（AP=AW×Ae，称磁芯面积乘积），根据AP值，查表找出所需磁性材料之编号；第二种是先求出几何参数，查表找出磁芯编号，再进行设计。

注意：1）设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。

2）在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。

同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。

对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。

单片开关电源高频变压器的设计要点高频变压器是单片开关电源的核心部件，鉴于这种高频变压器在设计上有其特殊性，为此专门阐述降低其损耗及抑制音频噪声的方法，可供高频变压器设计人员参考。

单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标等优点，能构成高效率无工频变压器的隔离式开关电源。

在1994～2001年，国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-Ⅱ等多种系列的单片开关电源产品，现已成为开发中、小功率开关电源、精密开关电源及开关电源模块的优选集成电路。

高频变压器是开关电源中进行能量储存与传输的重要部件，新晨阳电容电感单片开关电源中高频变压器性能的优劣，不仅对电源效率有较大的影响，而且直接关系到电源的其它技术指标和电磁兼容性（EMC）。

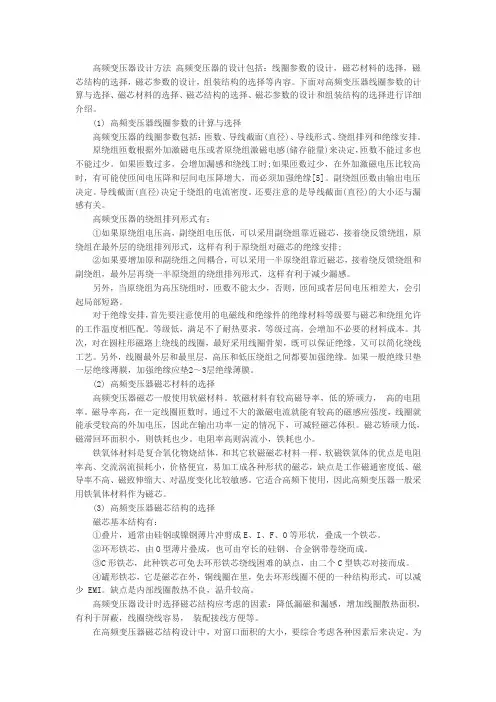

高频变压器设计方法高频变压器的设计包括：线圈参数的设计，磁芯材料的选择，磁芯结构的选择，磁芯参数的设计，组装结构的选择等内容。

下面对高频变压器线圈参数的计算与选择、磁芯材料的选择、磁芯结构的选择、磁芯参数的设计和组装结构的选择进行详细介绍。

(1) 高频变压器线圈参数的计算与选择高频变压器的线圈参数包括：匝数、导线截面(直径)、导线形式、绕组排列和绝缘安排。

原绕组匝数根据外加激磁电压或者原绕组激磁电感(储存能量)来决定，匝数不能过多也不能过少。

如果匝数过多，会增加漏感和绕线工时;如果匝数过少，在外加激磁电压比较高时，有可能使匝间电压降和层间电压降增大，而必须加强绝缘[5]。

副绕组匝数由输出电压决定。

导线截面(直径)决定于绕组的电流密度。

还要注意的是导线截面(直径)的大小还与漏感有关。

高频变压器的绕组排列形式有：①如果原绕组电压高，副绕组电压低，可以采用副绕组靠近磁芯，接着绕反馈绕组，原绕组在最外层的绕组排列形式，这样有利于原绕组对磁芯的绝缘安排;②如果要增加原和副绕组之间耦合，可以采用一半原绕组靠近磁芯，接着绕反馈绕组和副绕组，最外层再绕一半原绕组的绕组排列形式，这样有利于减少漏感。

另外，当原绕组为高压绕组时，匝数不能太少，否则，匝间或者层间电压相差大，会引起局部短路。

对于绝缘安排，首先要注意使用的电磁线和绝缘件的绝缘材料等级要与磁芯和绕组允许的工作温度相匹配。

等级低，满足不了耐热要求，等级过高，会增加不必要的材料成本。

其次，对在圆柱形磁路上绕线的线圈，最好采用线圈骨架，既可以保证绝缘，又可以简化绕线工艺。

另外，线圈最外层和最里层，高压和低压绕组之间都要加强绝缘。

如果一般绝缘只垫一层绝缘薄膜，加强绝缘应垫2～3层绝缘薄膜。

(2) 高频变压器磁芯材料的选择高频变压器磁芯一般使用软磁材料。

软磁材料有较高磁导率，低的矫顽力，高的电阻率。

磁导率高，在一定线圈匝数时，通过不大的激磁电流就能有较高的磁感应强度，线圈就能承受较高的外加电压，因此在输出功率一定的情况下，可减轻磁芯体积。

如何设计高频变压器随着现代电子技术的不断发展和应用，高频变压器在电子设备中扮演着重要的角色。

它是一种将交流电能从一种电压转换为另一种电压的装置。

本文将介绍如何设计高频变压器，包括选材、线圈设计等方面。

1. 选材在设计高频变压器时，选材是十分重要的一环。

首先，需要选择合适的铁芯材料。

铁芯材料的选择应考虑其磁导率、饱和磁感应强度和磁滞损耗等因素。

常见的铁芯材料有硅钢片、铁氧体等。

硅钢片具有低磁滞和低损耗的特点，适用于高频变压器。

其次，选用合适的绝缘材料，以确保电流不会产生泄露。

2. 线圈设计线圈是高频变压器中十分重要且复杂的组成部分。

在线圈设计时，需要考虑以下几个方面。

2.1 匝数计算高频变压器的输出电压与输入电压之间的比值取决于线圈匝数的比值。

因此，首先需要计算出所需的匝数比例。

匝数的选择也要考虑线圈的尺寸和结构。

2.2 线径选择线径的选择对线圈的电流承载能力和电阻有着重要影响。

通常情况下，高频变压器要求线圈电阻较小，因此选择较细的线径有利于减小电阻。

2.3 绝缘设计由于高频变压器在工作时会产生较高的电压，因此对线圈的绝缘设计尤为重要。

合适的绝缘材料和合理的绝缘结构可以确保线圈工作安全可靠。

3. 磁路设计磁路设计是高频变压器设计过程中的关键环节。

合理的磁路设计可以提高能量传输效率和减少能量损耗。

3.1 磁路长度磁路长度的选择对变压器磁感应强度和损耗有着重要影响。

通常情况下，较短的磁路长度有利于提高磁通密度和减小损耗。

3.2 磁路饱和磁路的饱和状态会导致能量损耗和变压器效率的降低。

因此，在设计过程中应合理选择铁芯的截面积和材料以避免饱和。

4. 温度控制高频变压器在工作过程中会产生一定的热量，因此需要进行有效的温度控制。

合适的散热设计和温度监测可以确保变压器的稳定工作。

综上所述，设计高频变压器需要考虑各种因素，包括选材、线圈设计、磁路设计和温度控制等。

只有综合考虑这些因素，并根据具体应用需求加以调整，才能得到高性能和高效率的高频变压器。

8、效率η； 9、温升∝。

二、计算步骤：1、计算视在功率PT ；视在功率PT 因工作电路不同而别，如下图：7、选用磁芯型式；高频变压器的设计方法之一一、设计条件： 1、工作电路； 2、原边电压Vp ； 3、输出电压Vo； 4、输出电流Io ； 5、开关工作频率fs ； 6、工作磁通密度Bw ； AP=Aw · Ae视在功率与线路结构关系线路（b ） PT=Po （ + 1 ）线路（a ） PT=Po （1+ ）线路（b） PT=Po （ +√ ）AP 值是磁芯窗口面积Aw 与磁芯有效截面积Ae 的乘积，即各种磁芯的AP 示意图如下：1η1η1η2EI 叠片铁芯GC 型铁芯环形铁芯R( b )R( a )AP=（）Ae Aw Le Wt Ml 其中：V01=KvAP 0.75 Wt=KwAP 0.75As=KsAP 0.5根据选取的磁芯，查出（计算）出如下参数：Le ——磁芯有效磁路长度（cm ）； Wt ——磁芯重量（KG ）； Ml ——绕组平均匝长（cm ）。

式中：AP ——为Aw 和Ae 两面积乘积（cm 4）； PT ——变压器视在功率（w ）； Bw ——工作磁通密度（T ）； Fs ——开关工作频率（Hz ）； Ko ——窗口使用系数，一般取0.4；Kf ——波形系数，方波Kf =4.0，正弦波Kf =4.44； Kj ——电流密度比例系数； X ——与磁芯有关常数。

J= KjAP X带绕铁芯罐形铁芯KoKf FsBwKjPT ×10411 + XNp=（匝）Ip=(A)（A/cm 2）（cm ）（cm 2）（Ω）（W ）3、计算原边绕组匝数Np ：平均匝长计算如下图：4、计算原边电流I p ：5、计算电流密度J ：J=Kj （Aw · Ae ）X6、计算原边绕组裸线直径dP 和截面积Axp ：Ppcu = I p 2Rp 8、计算副边绕组匝数：dP=1.13※式中，在有中心抽头电路时，Ip 需乘0.707的修正因素，根据计算的dP 值选取初级导线，并查出带漆皮的线径、截面积和每cm 电阻（Ω/cm ）值。

高频变压器设计
设计高频变压器需要考虑以下几个方面：
1. 选择合适的磁性材料：高频变压器需要使用高效的磁性材料，如铁氧体材料或软磁合金材料。

这些材料能够有效地吸收和传导高频电磁场。

2. 选择合适的线圈和绕组设计：高频变压器的线圈和绕组需要采用低电阻、低损耗的材料，并且绕组需要紧密结合，以减小电流的涡流损耗。

3. 根据设计要求确定变压器的参数：根据设计要求，确定变压器的输入电压、输出电压、功率等参数，以及变压器的工作频率，从而确定变压器的结构和尺寸。

4. 进行磁路设计：根据变压器的磁路特性，设计合适的磁路结构，包括铁芯的形状和尺寸，以及绕组的位置和布局。

5. 进行磁路和电路的仿真和优化：使用电磁仿真软件，对变压器的磁路和电路进行仿真和优化，以改善变压器的性能。

6. 进行变压器的制造和组装：根据设计要求，制造和组装变压器，包括绕线、绝缘、封装等步骤。

同时，对制造过程进行严格的控制和测试，以保证变压器的质量和性能。

7. 进行变压器的测试和调试：对制造好的变压器进行测试和调试，包括输出电压和功率的测试，以及变压器的效率和稳定性等性能的评估。

总之，设计高频变压器需要综合考虑磁性材料、线圈和绕组、磁路结构、电路仿真和优化等多个因素，以满足设计要求并提高变压器的性能。

IGBT大功率高频高压开关电源变压器的研制栾松张海峰(辽宁大连大连电子研究所 116021)摘要：主要分析了高频高压变压器的等效电路和研制难点，提出了设计方案。

关键词：开关器件微晶体在国外，70年代开始，日本的一些公司开始采用开关电源技术，将市电整流后逆变为3kHz左右的中频，然后升压，从而减小变压器体积和重量。

进入80年代，高压开关电源技术迅速发展。

德国西门子公司采用功率晶体管做主开关元件，将电源的开关频率提高到20kH:以上。

使变压器系统的体积进一步减小。

近十年来，随着电力电子技术的进步和开关器件的发展，高压开关电源技术不断发展。

突出的表现是频率在不断提高，如德国的霍夫曼公司高压发生器频率高达40kHz。

另外，高压开关电源的功率也在不断地提高，30kW的大功率高压开关电源在产品上己很成熟，更高功率的高压开关电源也有很快的发展。

可以看出，高压开关电源的发展的主要趋势是:①频率不断提高，②功率不断增加。

我国自90年代初开始对高频化的高压大功率开关电源技术进行研究，静电除尘高压直流电源也实现了高频化，采用全桥零电流开关串联谐振逆变电路将直流电压逆变为高频电压，然后由高频变压器升压，最后整流为直流高压，在电阻负载条件下，输出直流电压达到72kV，电流达到0.8A，工作频率为20kHz。

因此，高频高压变压器研制是高压开关电源重点。

一、高频高压变压器的等效电路图1（a）图1（b）图1（c）图1高频高压变压器的等效电路图1(a)为变压器等效电感模型，励磁电感Lm 很大，并且与原边绕组并联，因此可以忽略副边的漏感L2折合到原边值，L2和原边的漏感Ll的和为变压器的等效漏感Ls。

图1(b)为变压器分布电容的等效模型，Clg为原边匝间及对地电容;C2g为副边匝间及对地电容;C2为副边各层间电容;C12原副边间电容。

在各分布电容中，C2g较其它分布电容都小，可以忽略;Clg C12和C2的电容值大约为10-100pF，而C2折合到原边后则比Clg和C12大得多，因此Clg和C12可以忽略，在各分布电容中C2起着主导作用，将其折合到原边，可以得到变压器的等效电路模型图1(c)，它由等效漏感Ls，等效电容Cp和理想变压器组成。

1.磁芯材质的选取：高频变压器磁芯多是低磁场下使用的软磁材料，有着较高磁导率、低的矫磁顽力和高的电阻率。

一般来说，磁芯材料磁导率高，在一定的线圈匝数时，通过不大的励磁电流就能有较高的磁感应强度，线圈就能承受较高的外加电压，因此输出一定功率要求下，可减小磁芯体积。

磁芯矫磁顽力低，磁滞回环面积小，则铁损也小。

高的电阻率则使得涡流小，铁损小。

（/manage/shownews.asp?ArticleID=1109）目前，高频开关电源变压器所用的磁芯材料一般有铁氧体、坡莫合金材料、非晶合金和超微晶材料。

根据使用情况铁氧体不适合高温工作，暂时选用非晶态合金的磁芯。

●通过下面表格可以发现硅钢的饱和磁感应强度最大，可以达到2T，但由于最大导磁率太小且矫顽力太大不能满足要求一般都不选用它做高频变压器。

●通过下面表格可以发现铁基非晶铁芯饱和磁感应强度也很大，可以达到1.5T以上。

但由于我们选用的开关频率为20KHZ，现在一般铁基非晶铁芯无法达到这个工作频率，故不采用。

●通过下面表格可以发现铁基纳米晶和坡莫合金饱和磁感应强度也较大，可以达到1.2T以上。

但由于坡莫合金磁芯矫磁顽力高，故一般厂家选用铁基纳米晶作为高频变压器磁芯。

本设计中同样采用铁基纳米晶作为高频变压器磁芯。

以下是安泰公司用于做磁芯的纳米基铁芯的具体参数：2.变压器设计：高频变压器的设计通常采用两种方法：第一种是先求出磁芯窗口面积A m与磁芯有效截面积Ac 的乘积AP（AP=Ac×Am，称磁芯面积乘积），根据AP值，查表找出所需磁性材料之编号；第二种是先求出几何参数，查表找出磁芯编号，再进行设计。

注意：1）设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。

2）在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。

同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。

AP法设计高频变压器高频变压器是一种用于电能传递和变换的重要电力元件。

它可以将交流电能从一个电路转移到另一个电路，同时改变电压和电流的比例。

高频变压器在电子设备和电力系统中广泛应用，具有体积小、效率高和响应时间快等优点。

本文将以AP法（Air-Gap Power Transformer）为例，详细介绍高频变压器的设计。

一、高频变压器的结构和工作原理高频变压器的基本结构由两个或多个绕组、铁芯和外部绝缘层组成。

其中铁芯通过提供磁耦合效应来支撑变压器的工作，绕组则对电流进行传输和调节。

高频变压器按照铁芯结构可以分为显性铁芯和暗性铁芯。

常见的显性铁芯包括EI型铁芯、环形铁芯和矩形铁芯等，暗性铁芯则采用微波磁芯或铁氟龙材料。

高频变压器的工作原理可以总结为两个方面:基频交流信号的传输和变压，以及高频信号的耦合和变换。

二、高频变压器设计的基本步骤1.确定设计要求：根据实际应用需求，确定变压器的输入电压、输出电压、功率和工作频率等参数。

2.计算绕组参数：根据输入输出参数计算绕组元件的电压、电流和匝数。

根据电流和匝数计算线圈长度和截面积，并进行冷却和散热分析。

3.计算铁芯参数：根据绕组参数和工作频率计算铁芯的磁导率、磁链密度和截面积等参数，确定铁芯的材料和尺寸。

4.优化设计：根据计算结果对各个参数进行优化，以提高变压器的效率和响应速度。

5.确定绝缘和外壳形式：根据设计需求选择合适的绝缘材料和外壳形式，确保变压器的电气安全性和机械强度。

三、高频变压器设计中的关键技术1.绕组设计：合理的绕组设计可以减少电流损耗和漏磁现象，提高变压器的效率。

设计时可以采用多层绕组、薄绝缘线和高填充因子。

2.铁芯设计：合适的铁芯材料和结构可以提供足够的磁导率和饱和磁场，从而减小磁耦合误差和磁滞损耗。

3.冷却设计：高频变压器由于工作在高频范围内，容易产生大量的热量。

合理的冷却设计可以增加变压器的功率容量和寿命。

4.电磁屏蔽设计：在高频环境中，电磁干扰是一个非常重要的问题。
