第四章预拼装方案
4.1材料要求
1、进行预拼装的钢构件，应是经过质量部门检查，质量符合设计要求和《钢结构工程施工质量验收规范》规定的构件。
2、焊条、拼装用普通螺栓和螺母的规格、型号应符合设计要求，有质量证明书并符合国家有关标准规定。
3、其它材料：支承凳或平台、各种规格的垫铁等备用。
4.2施工准备
1、主要施工机具。
汽车吊、电焊机、焊钳、焊把线、搬手、撬棍、铣刀或锉刀、手持电砂轮、记号笔、水准仪、钢尺、拉线、吊线、焊缝量规等。
2、作业条件。
（1）按构件明细表核对预拼装单元各构件的规程型号、尺寸、编号等是否符合图纸要求。
（2）预拼装所用的支承凳或平台应测量找平，检查时应拆除全部临时固定和拉紧装置。在厂内用钢板等搭建预拼装场地，并对场地进行水平校正，使所有基准点在同一平面上。
4.3操作工艺
1、工艺流程
施工准备测量放线构件拼装拼装检查编号和标记拆除
2、在下列情况下须对构件进行预拼装
（1）为保证安装的顺利进行，应根据构件或结构的复杂程度、设计要求或合同协议规定，在构件出厂前进行预拼装。
（2）由于受运输条件、现场安装条件等因素的限制，大型钢结构件不能整体出厂，必须分成两段或若干段出厂时，也要进行预拼装。
3、预拼装一般分为立体预拼装和平面预拼装两种形式。
4、在操作平台上放出预拼装单元的轴线、中心线、标高控制线和各构件的位置线，并复验其相互关系和尺寸等是否符合图纸要求。
5、在操作平台上点焊临时支撑、垫铁、定位器等。
6、按轴线、中心线、标高控制线依次将各构件吊装就位，然后用拼装螺栓将整个拼装单元拼装成整体，其连接部位的所有连接板均应装上。
7、拼装过程中若发现尺寸有误，栓孔错位等情况，应及时查清原因，认真处理。预拼装中错孔在3mm以内时，一般都用铰刀铣孔，孔径扩大不得超过原孔径的1.2倍。
8、预拼装后，经检验合格，应在构件上标注上下定位中心线、标高基准线、交线中心点等。同时在构件上编注顺序号，做出必要的标记。必要时焊上临时支撑和定位器等，以便按预拼装的结果进行安装。

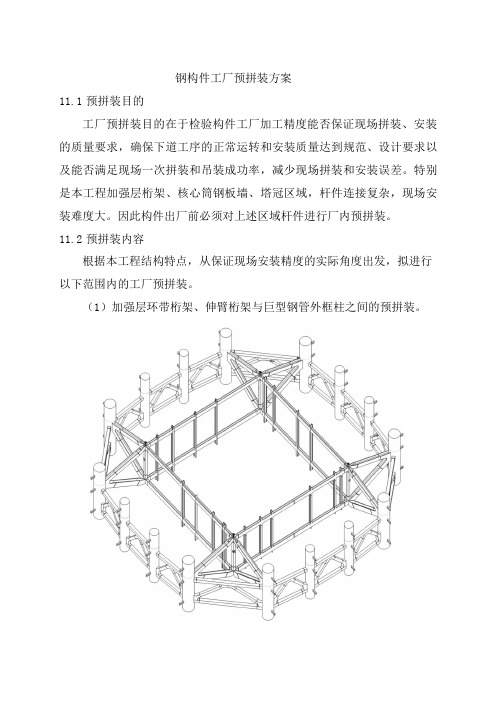

立体预拼装平面预拼装
9、按照与拼装相反的顺序依次拆除各构件。
10、在预拼装下一单元拼前，应对平台或支承凳重新进行检查，并对轴线、中心线、标高控制线进行复验，以便进行下一单元的预拼装。
4.4质量控制
1、预拼装所用的支承凳或平台应测量找平，检查时拆除全部临时固定和拉紧装置。
2、预拼时严格按轴线、中心线、标高控制线和工艺图进行，对号入座。
3、安装过程中严禁对各构件进行敲砸，损坏构件或使构件产生变形，只能用撬棍使其预拼装就位。
4、为保证拼装时的穿孔率，零件钻孔时可将孔径缩小一级（3mm），在拼装定位后进行扩孔，扩到设计孔径尺寸。对于精制螺栓的安装孔，在扩孔时应留0.1mm左右的加工余量，以便进行铰孔。
5、验收标准。
（1）高强和普通螺栓连接的多层板叠，应采用试孔器进行检查，并符合下列规定：1）当采用比孔径直径小0.1mm的试孔器检查时，每组孔的通过率不应小于85%；
2）当采用比螺栓公称直径大0.3mm的试孔器检查时，通过率应为100%；
检查数量：按预拼装单元全数检查。检查方法：采用试孔器检查。
（2）预拼装的允许偏差应符合表205-29的规定。
检查数量：按预拼装单元全数检查。检查方法：见下表。
表205-29 钢构件预拼装检验批质量验收记录工程名称分项工程名称验收部位
施工单位项目经理
施工执行标准
名称及编号
钢结构工程施工质量验收规范（GB50205-2001）专业工长分包单位分包项目经理施工班组长
检控项目序
号
质量验收规范的规定
施工单位检
查评定记录
监理（建设）
单位验收记录
主控项目1
高强度螺栓和普通螺栓连接的多
层板叠
9.2.1条
一般项目1
多节
柱
预拼装单元总长±5.0
预拼装单元弯曲矢高
L/1500，且不应
大于10.0 接口错边 2.0
预拼装单元柱身扭曲
h/200，且不应大
于5.0
顶紧面只任一个牛腿距离±2.0
2
梁、
桁架
跨度最外两端安装孔或两
端支承面最外侧距离
+5.0
-10.0
接口截面错位 2.0
拱度
设计要求起拱±L/1000
设计未要求起拱L/20000
节点处杆件轴线错位 4.0
4
构件
平面
各楼层柱距±4.0
相邻楼层梁与梁之间距离±3.0
总体预拼装各层之间两对角线之差
H/2000，且不应
大于5.0
任意两对角线之差
∑H/2000，且不
应大于8.0
施工单位检
查评定结果项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师
（建设单位项目专业技术负责人）：年月日
4.5成品保护
1、经处理的摩擦面应采取防油污和损伤保护措施。
2、已涂装防腐漆的零部件、半成品和组装件，要防止磕碰，如有磕碰，再用防腐漆补上。
3、预拼装检查合格后，拆除构件，堆放整齐，准备装运。
