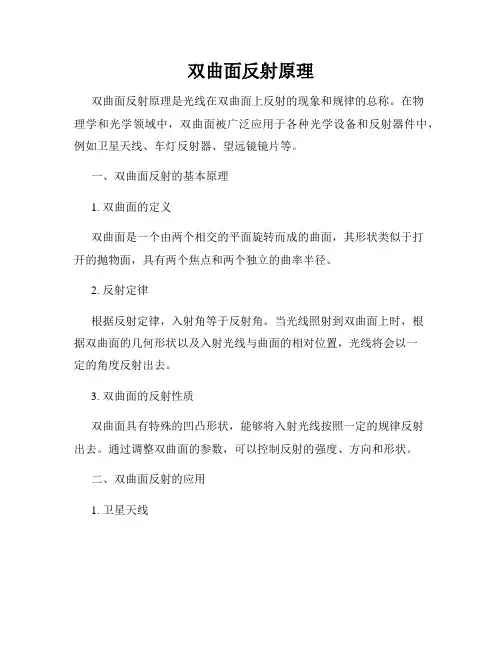

双曲面反射原理双曲面反射原理是光线在双曲面上反射的现象和规律的总称。
在物理学和光学领域中,双曲面被广泛应用于各种光学设备和反射器件中,例如卫星天线、车灯反射器、望远镜镜片等。
一、双曲面反射的基本原理1. 双曲面的定义双曲面是一个由两个相交的平面旋转而成的曲面,其形状类似于打开的抛物面,具有两个焦点和两个独立的曲率半径。
2. 反射定律根据反射定律,入射角等于反射角。
当光线照射到双曲面上时,根据双曲面的几何形状以及入射光线与曲面的相对位置,光线将会以一定的角度反射出去。
3. 双曲面的反射性质双曲面具有特殊的凹凸形状,能够将入射光线按照一定的规律反射出去。
通过调整双曲面的参数,可以控制反射的强度、方向和形状。
二、双曲面反射的应用1. 卫星天线卫星天线利用双曲面反射原理来接收和发射信号。
通过调整双曲面的形状和参数,可以实现对特定频率的信号的聚集和发散,从而实现卫星信号的接收和传输。
2. 车灯反射器车灯反射器利用双曲面反射原理来提高汽车前照灯和后尾灯的照明效果。
通过合理设计双曲面的形状和曲率,可以使光线得到更好的聚焦和散射,提高行车安全性。
3. 望远镜镜片望远镜镜片利用双曲面反射原理来聚焦和放大光线。
双曲面镜片具有特殊的曲率和形状,可以使光线按照一定的规律在镜面上反射,从而实现观察远处物体的目的。
4. 太阳能反射器太阳能反射器利用双曲面反射原理来聚焦和集中太阳能。
通过设计合适的双曲面形状和曲率,可以使太阳光线在反射器表面集中,提高太阳能的收集效率。
5. 摄像机镜头摄像机镜头利用双曲面反射原理来聚焦和调整光线的入射角度。
通过调整双曲面镜片的形状和曲率,可以使光线在镜片上反射并聚焦到摄像机感光元件上,实现图像的清晰和变焦效果。
三、结论双曲面反射原理是光学领域中重要的原理和应用之一。
通过合理设计和利用双曲面的几何形状和性质,可以实现对光线的聚焦、散射、放大和集中,从而应用于各种光学设备和反射器件中。
深入理解双曲面反射原理对于光学技术的发展和应用具有重要的意义。
天线是卫星通信系统的重要组成部分,是地球站射频信号的输入和输出通道,天线系统性能的优劣影响整个通信系统的性能。
地球站与卫星之间的距离遥远,为保证信号的有效传输,大多数地球站采用反射面型天线。
反射面型天线的特点是方向性好,增益高,便于电波的远距离传输。
反射面的分类方法很多,按反射面的数量可分为双反射面天线和单反射面天线;按馈电方式分为正馈天线和偏馈天线;按频段可分为单频段天线和多频段天线;按反射面的形状分为平板天线和抛物面天线等。
下文对一些常用的天线作简单介绍。
1.抛物面天线抛物面天线是一种单反射面型天线,利用轴对称的旋转抛物面作为主反射面,将馈源置于抛物面的焦点F上,馈源通常采用喇叭天线或喇叭天线阵列,如图1所示。
发射时信号从馈源向抛物面辐射,经抛物面反射后向空中辐射。
由于馈源位于抛物面的焦点上,电波经抛物面反射后,沿抛物面法向平行辐射。
接收时,经反射面反射后,电波汇聚到馈源,馈源可接收到最大信号能量。
图1 抛物面天线抛物面天线的优点是结构简单,较双反射面天线便于装配。
缺点是天线噪声温度较高;由于采用前馈,会对信号造成一定的遮挡;使用大功率功放时,功放重量带来的结构不稳定性必须被考虑。
2.卡塞格伦天线卡塞格伦天线是一种双反射面天线,它由两个发射面和一个馈源组成,如图2所示。
主反射面是一个旋转抛物面,副反射面为旋转双曲面,馈源置于旋转双曲面的实焦点F1上,抛物面的焦点与旋转双曲面的焦点重合,即都位于F2点。
从从馈源辐射出来的电磁波被副反射面反射向主反射面,在主反射面上再次被反射。
由于主反射面的焦点与副反射面的焦点重合,经主副反射面的两次反射后,电波平行于抛物面法向方向定向辐射。
对经典的卡塞格伦天线来说,副反射面的存在遮挡了一部分能量,使得天线的效率降低,能量分布不均匀,必须进行修正。
修正型卡塞格伦天线通过天线面修正后,天线效率可提高到0.7—0.75,而且能量分布均匀。
目前,大多数地球站采用的都是修正型卡塞格伦天线。

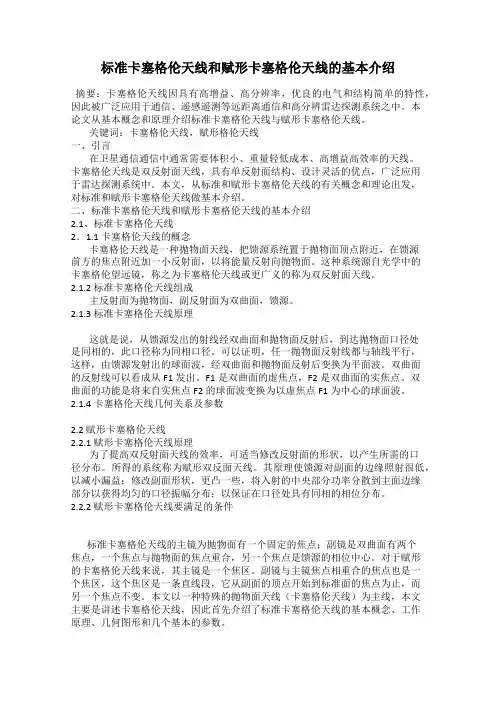

标准卡塞格伦天线的组成标准卡塞格伦天线由主反射面、副反射面和馈源组成。
为了获得聚焦特性,主反射面必须是旋转抛物面,副反射面是旋转双曲面,馈源可以是各种形式,但一般用喇叭作馈源,安装在主、副反射面之间,其相位中心应置于旋转双曲面的焦点上,双曲面的安装应使双曲面的虚焦点与抛物面的焦点重合,如图所示。
卡塞格伦天线整个就是一个轴对称结构。
副反射面通常置于喇叭馈源的远区。
如果喇叭辐射的球面波方向图是旋转对称的,侧卡式天线就具有轴对称性能。
卡塞格伦天线的工作原理卡式天线的工作原理与抛物面天线的相似,抛物面天线利用抛物面的反射特性,使得由其焦点处的馈源发出的球面波前,经抛物面反射后转变为在抛物面口径上的平面波前,从而使抛物面天线具有锐波束、高增益的性能。
卡式天线在结构上多了一个双曲面。
天线作发射时,由馈源喇叭发出的球面波首先由双曲面反射,然后再经主反射面(抛物面)反射出去。
根据双曲面和抛物面的性质,由F'发出的任意一条射线到达某一口径面的波程相等,即,则相位中心在F'处的馈源辐射的球面波前,必将在主反射面的口径上变为平面波前,呈现同相场,即S0面为等相位面,使卡式天线具有锐波束、高增益性能。
天线作接收时的过程正好相反,外来平面波前经主、副反射面反射之后,各射线都将汇聚到馈源所在点F',由喇叭接收。
卡氏天线的优缺点:优点:(1)馈线短(2)空间衰减SA小(3)减小漏溢(4)等效焦距长(3)设计灵活(7个参数)等缺点:(1)副反射面的遮挡大,但对要求G很高的天线来说,主反射面很大的话,这个遮挡相对就小。
(2)造价高。
卡塞格伦天线的几何参数卡式天线的几何参数关系如图所示:双曲面的四个参量:抛物面有三个参量:(1) 双曲面直径(1) 抛物面直径dD(2) 双曲面焦距fc (2) 抛物面焦距f(3) 双曲面半张角ϕ0 (3) 半张角ψ0(4) 双曲面顶点到抛物面焦点距离Lv在这七个参量中,只有四个是独立的,其余三个可根据抛物面和双曲面的几何关系求出。
通信工程师:无线通信考试题1、单选在cDmA20001X网络中,如果码片速率固定为()Mchips,而网络提供给某个用户的前向数据速率为()K。
那么此时,分配给该用户的WAlsh码为()阶WAlsh码。
同时(江南博哥),扩频增益()DB。
A.1.23;153.6;5;9B.1.2288;153.6;4;9C.1.23;112.6;5;9D.1.2288;112.6;4;9正确答案:B2、单选以下哪项指标通常不是由连续长时间测试获得的?()A.覆盖率B.接通率C.掉话率D.切换成功率正确答案:B3、单选E1接口若采用2收2发4线方式其特性阻抗一般为下列哪种形式?()A.120Ω,平衡B.75Ω,非平衡C.120Ω,非平衡D.75Ω,平衡正确答案:A4、单选电离层的浓度对工作频率的影响很大,浓度高时反射的频率(),浓度低时反射的频率()。
A.低、高B.高、低C.高、不影响正确答案:B5、单选CDMA系统前向使用哪种码提供信道化?()A.短码B.WALSH码C.长码D.TURBO码正确答案:B6、单选射频分配系统RFDS采用()以便实现更低的插入损失、最大射频功耗和更大的信道容量。
A.行波管功放B.固态功放C.腔体合路器D.晶振正确答案:C7、单选在CDMA2000的前向信道中,向下兼容cDmA95用户设备的信道有哪些?().A.导频信道,同步信道,寻呼信道B.导频信道,寻呼信道,补充信道C.导频信道,同步信道,功率控制信道D.快寻呼信道,同步信道,寻呼信道正确答案:A8、单选采用OM的基站,TFU出现了故障但没有备件,基站可以继续服务().A.1小时B.2小时C.4小时D.8小时正确答案:D9、单选请问下列关于天线的描述哪些是正确的:()A.天线的机械下倾角度过大会导致天线方向图严重变形(即主瓣前方产生凹坑)B.电子下倾通过改变天线振子的相位使得波束的发射方向发生改变,各个波瓣的功率下降幅度是相同的C.当天线下倾角增大到一定数值时,天线前后辐射比变小,此时主波束对应覆盖区域逐渐凹陷下去,同时旁瓣增益增加,造成其它方向上同频小区干扰D.当天线以垂直方向安装时,它的发射方向是水平的,由于要考虑到控制覆盖范围和同频干扰,小区制的蜂窝网络的天线一般有一个下倾角正确答案:A10、单选利用RAKE接收机实现扩频码分宽带系统的带内分集,抗()选择性快衰落.A.频率B.时间C.空间D.以上都不是正确答案:A11、单选CDMA800M系统一般采用工作频段为()MHz的天线。
不同类型的抛物面天线介绍及工作原理一、普通抛物面天线普通抛物面天线的结构如图3-1所示。
馈源是一种弱方向性天线,安装在抛物面前方的焦点位置上,故普通抛物面天线又称为前馈天线。
由馈源辐射出来的球面波被抛物面往一个方向(天线轴向)反射,形成尖锐的波束,这种情况与探照灯极为相似。
图 3-1 普通抛物面天线的结构图图 3-2 普通抛物面天线的几何关系图抛物面是由抛物线绕它的轴线(z轴)旋转而成的,如图3-2所示。
在yoz平面上,以F为焦点,O为顶点的抛物线方程为:相应的立体坐标方程为:为了便于分析,也可引入极坐标。
令极坐标系(ρ,ψ) 的原点与焦点F重合,则相应的旋转抛物面的方程可表示为:设D为抛物面口径的直径,为口径对焦点所张的角(简称口径张角),由上述关系式可导出决定抛物面口径张角的抛物面焦径比:焦径比的大小表征了抛物面的结构特征,f/D越大,口径张角越小,抛物面越浅,加工就容易,但馈源离主反射面越远,天线的抗干扰能力就越差,反之亦然。
抛物面具有如下重要的几何光学特性:由焦点发出的各光线经抛物面反射,其反射线都平行于z轴;反之,当平行光线沿z轴入射时,则被抛物面反射而聚焦于F点。
其原因是,由焦点发出的各光线经抛物面反射后到达口径面的行程相等(这一结论可利用抛物线的以下性质来证明:从抛物线任一点到焦点的距离等于该点到准线的距离)。
微波的传播特性与光相似,因此,位于焦点F的馈源所辐射的电磁波经抛物面反射后,在抛物面口径上得到同相波阵面,使电磁波沿天线轴向传播。
如果抛物面口径尺寸为无限大,那么抛物面就把球面波变为理想平面波,能量只沿z轴正方向传播,其它方向辐射为零。
但实际上抛物面的口径是有限的,这时天线的辐射是波源发出的电磁波通过口径面的绕射,它类似于透过屏上小孔的绕射,因而得到的是与口径大小及口径场分布有关的窄波波束。
二、偏馈天线前馈抛物面天线的馈源位于天线的主波束内,因而对所接收的电磁波形成了遮挡,其结果降低了天线的增益,增大了旁瓣。
第十二章双反射面天线12.1 引言为了改善卫星跟踪与通信应用的大型地面微波反射面天线的性能,多采用双反射面天线系统。
我们已经知道,反射面的方向图形状(波束指向、主瓣宽度、副瓣电平)决定于天线口径上的场(或电流)分布。
而口径场分布又由馈源的方向图和反射面的形状确定。
改变反射面的形状,即采用长焦距的反射面来得到较均匀的口径场分布。
但是,焦距变长之后,天线纵向尺寸变大,这不仅使结构上不便,而且馈线变长会增加损耗,对远距离通讯来说增加噪声,降低效率。
另外,要获得低副瓣(如-40dB),口径场振幅分布还不能是均匀的,应满足一定分布规律。
这由单反射面和一个馈源来调整是困难的。
采用双反射面天线,可方便地控制口径场分布。
既可以使反射面的焦距较短,又可保证得到所需的天线方向图,而且使设计增加了灵活性。
双反射面天线系统的设计起源于卡塞格伦光学望远镜。
这种光学望远镜以其发明人卡塞格伦Cassegrain命名。
这一章主要介绍作为双反射面天线基础的并已普遍采用的标准卡塞格伦天线,介绍其工作原理,结构组成、几何参数、分析方法、增益和效率等。
为了提高增益效率,将简单介绍赋形卡塞格伦天线和高效率馈源相结合的高效卡塞格伦天线。
12.2 卡赛格伦天线的工作原理12.2.1标准卡塞格伦天线的组成一副10m地面站卡塞格伦天线如图12-1所示。
图12-2 10m地面站卡塞格伦天线标准卡塞格伦天线由主反射面、副反射面和馈源组成。
为了获得聚焦特性,主反射面必须是旋转抛物面,副反射面是旋转双曲面,馈源可以是各种形式,但一般用喇叭作馈源,安装在主、副反射面之间,其相位中心应置于旋转双曲面的焦点上,双曲面的安装应使双曲面的虚焦点与抛物面的焦点重合,如图12-2所示。
卡塞格伦天线整个就是一个轴对称结构。
副反射面通常置于喇叭馈源的远区。
如果喇叭辐射的球面波方向图是旋转对称的,侧卡式天线就具有轴对称性能。
12.2.2卡塞格伦天线的工作原理卡式天线的工作原理与抛物面天线的相似,抛物面天线利用抛物面的反射特性,使得由其焦点处的馈源发出的球面波前,径抛物面反射后转变为在抛物面口径上的平面波前,从而使抛物面天线具有锐波束、高增益的性能。
