第一章供暖系统设计热负荷

第1章室内供暖系统的设计热负荷思考题1．何谓供暖设计热负荷？供暖热负荷？两者的主要区别是什么？2．在供暖设计热负荷计算时为何要进行风力修正和朝向修正？3．引入温差修正系数a的意义？4．何谓围护结构的最小传热阻和经济传热阻？5．试分析分户热计量供暖系统设计热负荷的计算特点。

6．何谓建筑物耗热量指标？供暖耗煤量指标？7．供暖设计热负荷指标与数值上建筑物耗热量指标？1）大于2）小于3）等于8．当相邻供暖房间室内设计温度，应计算通过隔墙或楼板的传热量。

1）等于5℃2）小于5℃ 3）大于5℃ 4）大于等于5℃9．冷风渗透耗热量应考虑作用。

1）风压 2）热压 3）风压、热压共同10. 常用的冷风渗透耗热量的计算方法。

11. 围护结构基本耗热量的计算方法。

12. 计算供暖系统设计热负荷时，房屋高度对其的影响是如何考虑的？13. 供暖室外计算温度。

14. 如何求不保温地面的温差传热量？15. 中和面标高hz。

第2章室内供暖系统的末端装置思考题1．写出散热器散热面积的计算公式。

计算时为什么要进行修正？2．为什么散热器应尽量装在窗台下？3．低温热水地板辐射供暖的特点是什么？4．同一类型的散热器，当散热器面积增加一倍时，散热量也一定增加一倍吗？为什么？5．何谓散热器的金属热强度？其物理意义？6．对同一幢建筑物的供暖系统采用130/70℃或采用95/70℃热水系统。

假定室内温度为18 ℃，散热器的传热系数K=2.503（△t）0.293。

试确定两种方案散热器的面积比。

7. 散热器的传热系数K值是通过得来的。

A.理论计算B.实验测定C.经验公式8. 散热器的各种连接方式中连接时，传热系数值最大。

A.同侧上进下出B.异侧上进下出C.同侧下进上出第3章室内热水供暖系统思考题1．分户计量热水供暖系统与传统的机械循环热水供暖系统有何区别？如何选用？2．膨胀水箱各接管的作用是什么？分别接到供热系统什么位置？3．相同的散热量时，单管顺流式系统与单管跨越式系统相比，那个所需散热面积大？为什么？4．地板辐射供暖加热管的形式有哪些？各自布置的特点。

《供热工程》试题第一章供暖系统的设计热负荷1．何为供暖系统的设计热负荷?2．什么是围护结构的传热耗热量?分为哪两部分?3．什么是围护结构的最小传热阻？如何确定？4．冷风渗透耗热量与冷风侵入耗热量是一回事吗?5．高层建筑的热负荷计算有何特点?6．什么是值班供暖温度？7．在什么情况下对供暖室内外计算温差要进行修正？如何确定温差修正系数？8．目前我国室外供暖计算温度确定的依据是什么？9．试确定外墙传热系数，其构造尺寸如图1所示.δ1=0。

24m（重浆砖砌体）δ2=0.02m(水泥砂浆内抹灰）若在δ1和δ2之间加一层厚4厘米的矿渣棉(λ3=0。

06kcal/m·h·C），再重新确定该外墙的传热系数，并说明其相当于多厚的砖墙（内抹砂浆2厘米）。

图110．为什么要对基本耗热量进行修正？修正部分包括哪些内容? 11．建筑物围护结构的传热为什么要按稳定传热计算?12．试确定图5所示，外墙的传热系数（利用两种方法计算），其构造尺寸及材料热工性能按表1选用。

表1图213．围护结构中空气间层的作用是什么？如何确定厚度？14．高度修正是如何进行的?15．地面的传热系数是如何确定的？16．相邻房间供暖室内设计温度不同时，什么情况下计算通过隔墙和楼板的传热量。

17．我国建筑气候分区分为哪几个区？对各分区在热工设计上分别有何要求？18．试分析分户热计量供暖系统设计热负荷的计算特点。

19．已知西安市区内某24层商住楼的周围均为4～7层的建筑，计算该商住楼的围护结构传热耗热量时，如何处理风力附加率。

20．已知宁夏固原市某公共建筑体形系数为0。

38。

屋面结构自下而上依次为：（1）钢筋混凝土屋面板,;(2）挤塑聚苯板保温层，,的修正系数为1。

15;（3）水泥砂浆找平(找坡）层（最薄位置）,；（4)通风架空层，；(5)混凝土板，。

试计算该屋面的传热系数,并判断该屋面是否最小传热阻的要求。

21．试计算某建筑物一个房间的热负荷，见图3。

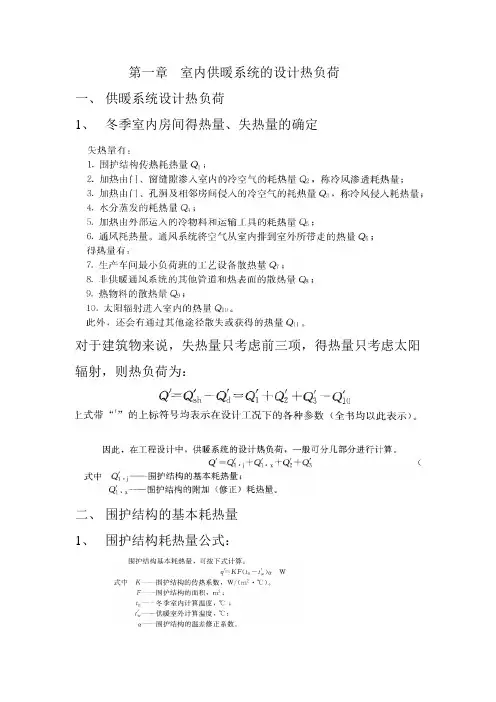

第一章室内供暖系统的设计热负荷
一、供暖系统设计热负荷
1、冬季室内房间得热量、失热量的确定
对于建筑物来说，失热量只考虑前三项，得热量只考虑太阳辐射，则热负荷为：
二、围护结构的基本耗热量
1、围护结构耗热量公式：
2、室内温度t n:
3、室外设计温度t w` :
采用不保证天数或者热惰性原理计算；
4、围护结构温差修正系数：
5、围护结构的传热系数K:
对于非均匀围护结构材料：
首先计算围护结构的平均传热热阻：
则K的值为：
6、围护结构F的丈量：
三、围护结构的修正耗热量
1、朝向修正耗热量：
2、风力附加耗热量：
《暖通规范》规定：
3、高度附加耗热量：
四、冷风耗热量
1、按照缝隙法计算多层建筑的冷风渗透耗热量
不同朝向的渗透冷风空气量V：
2、用换气次数法计算冷风耗热量—用于民用建筑
3、用百分数法计算冷风耗热量—用于工业建筑
五、冷风侵入耗热量
六、辐射式供暖系统热负荷的计算
1、辐射式供暖系统的分类：
1)低温辐射式供暖系统：热媒为低温热水、电热膜（天棚式）、
发热电缆（地板式）
2）中温辐射式供暖系统：热媒为高压蒸汽或高温热水3）高温辐射式供暖系统：热媒为燃油等
2、辐射式供暖系统的优点
1）舒适度高，节能；
2）节约建筑面积；
3、低温辐射供暖系统的计算：
1）全面辐射供暖系统的计算：
室内计算出的热负荷—乘以修正系数0.9~0.95—即可得出全面辐射供暖系统热负荷
2）局部辐射供暖系统的计算
七、围护结构的最小传热热阻和经济传热热阻
1、围护结构内表面温度的要求:
1）。

《供热工程》复习题第1章供暖系统的设计热负荷1．什么是供暖系统的设计热负荷?在设计室外温度t w下，为了维持室内恒温tn，供热系统在单位时间内需向建筑物供给的热量。

2．供暖系统的设计热负荷包括哪几部分？围护结构的基本耗热量，附加耗热量，冷风渗透耗热量，冷风侵入耗热量3．什么是围护结构的传热耗热量?分为哪两部分?指室内温度高于室外温度时，通过围护结构向外传递的热量包括基本耗热量和附加耗热量4．围护结构的修正耗热量包括哪几部分?朝向修正耗热量，风力附加耗热量，高度附加耗热量5．写出房间围护结构基本耗热量的计算公式，说明各项的意义。

6．在什么情况下对供暖室内外计算温差要进行修正? 如何确定温差修正系数?对供暖房间围护结构外侧不是与室外空气直接接触，而中间隔着不供暖房间或空间的场合，在计算外围护结构的基本耗热量时，为统一计算公式，要进行温度修正7．相邻房间供暖室内设计温度不同时，什么情况下计算通过隔墙和楼板的传热量。

当两个相邻供暖房间的温差大于或等于5℃时，应计算通过隔墙或楼板的传热量。

与相邻房间的温差小于5，且通过隔墙和楼板等的传热量大于该房间热负荷的10%时，应计算其传热量。

8．目前我国室外供暖计算温度确定的依据是什么?依据是不保证天数法，即采暖室外计算温度应采用历年平均不超过5天的日平均温度。

9．围护结构中空气间层的作用是什么?空间层中的空气导热系数比组成围护结构的其他材料导热系数小，增加了围护结构传热热阻，减少传热量思考：是否空气间层的厚度越厚越好？对流换热强度开始随间层的厚度的增加而减小，当间层达到一定厚度后，反而易于对流，间层热阻不再随间层厚度的增加而增加。

10．地面的传热系数是如何确定的?地带划分法：沿平行于外墙的方向2m一个把地面划分成四个地带。

平均传热系数法第一地带靠近墙角的地面面积需要计算两次11．高度修正是如何进行的？高度附加耗热量时考虑房屋高度对围护结构耗热量的影响而附加的耗热量，当房间高度大于4m时，高度增加1m，耗热量增加2%，总增量不超过15%，且应附加于房间各围护结构的基本耗热量和其他附加耗热量的总和上12．在计算供暖系统的设计热负荷时，太阳辐射得热是如何考虑的？太阳得热量可用减去一部分基本耗热量的方法列入。

第一章 供暖系统的设计热负荷第一节 供暖系统设计热负荷一、冬季供暖通风系统的热负荷，应根据建筑物或房间的得、失热量确定：失热量有：1．围护结构传热耗热量Q1；2．加热由门、窗缝隙渗入室内的冷空气的耗热量Q 2，称冷风渗透耗热量；3．加热由门、孔洞及相邻房间侵入的冷空气的耗热量Q 3，称冷风侵入耗热量；4．水分蒸发的耗热量Q 4；5．加热由外部运入的冷物料和运输工具的耗热量Q 5；6．通风耗热量。

通风系统将空气从室内排到室外所带走的热量Q 6；得热量有： 7．生产车间最小负荷班的工艺设备散热量Q 7；8．非供暖通风系统的其它管道和热表面的散热量Q 8，9．热物料的散热量Q 9；10．太阳辐射进入室内的热量Q 10此外，还会有通过其它途径散失或获得的热量Q 11。

二、对于没有由于生产工艺所带来得失热量而需设置通风系统的建筑物或房间(如一般的民用住宅建筑、办公楼等)，建筑物或房间的热平衡就简单多了。

失热量Q sh 只考虑上述太阳辐射的热量不同而对基本耗热量进行的修正。

供暖系统的设计热负荷，一般分为几部分进行计算。

3/2/1/1/Q Q Q Q Q x j +++=⋅⋅式中 /1j Q ⋅——围护结构的基本耗热量；/1x Q ⋅——围护结构的附加(修正)耗热量。

第二节 围护结构的基本耗热量围护结构基本耗热量，可按下式计算α）（w n t t KF q -=/ Wα——围护结构的温差修正系数一、室内计算温度t n（一）、室内计算温度是指距地面2米以内人们活动地区的平均空气温度。

对于高度较高的生产厂房，由于对流作用，上部空气温度必然高于工作地）（）（h n w n t t KF t t KF q -=-=//αw j n wi i n R R R R K ++=+∑+==111110αλδα区温度，通过上部围护结构的传热量增加。

因此，当层高超过4 m 的建筑物或房间，冬季室内计算温度t n ，应按下列规定采用：（1）计算地面的耗热量时，应采用工作地点的温度，t g (℃)（2）计算屋顶和天窗耗热量时，应采用屋顶下的温度，t d (℃)（3）计算门、窗和墙的耗热量时，应采用室内平均温度t p.j =(t g +t d )/2(℃)二、供暖室外计算温度/w t ：目前国内外选定供暖室外计算温度的方法，可以归纳为两种：—是根据围护结构的热惰性原理，另一种是根据不保证天数的原则来确定。

供热⼯程复习试题《供热⼯程》第⼀章供暖系统的设计热负荷1．何为供暖系统的设计热负荷?102. 冬季供暖通风系统热负荷，对于没有装置机械通风系统的建筑物，其得失热量有哪些？10得热量有1、围护结构传热耗热量2、加热由门、窗缝隙渗⼈室内的冷空⽓的耗热量，称冷风渗透耗热量;3加热由门、孔洞及相邻房间侵⼈的冷空⽓的耗热量，称冷风侵⼈耗热量;失热量有1、太阳辐射进⼈室内的热量3．什么是围护结构的传热耗热量?分为哪两部分?并分别对其进⾏简要的描述。

11围护结构的传热耗热量是指当室内温度⾼于室外温度时，通过围护结构向外传递的热量。

在⼯程设计中，计算供暖系统的设计热负荷时，常把它分成围护结构传热的基本耗热量和附加(修正)耗热量两部分进⾏计算。

基本耗热量是指在设计条件下，通过房间各部分围护结构(门、窗、墙、地板、屋顶等)从室内传到室外的稳定传热量的总和。

附加(修正)耗热量是指围护结构的传热状况发⽣变化⽽对基本耗热量进⾏修正的耗热量。

附加(修正)耗热量包括风⼒附加、⾼度附加和朝向修正等耗热量。

朝向修正是考虑围护结构的朝向不同，太阳辐射得热量不同⽽对基本耗热量进⾏的修正。

4、对于层⾼⼤于4⽶的⼚房如何确定室内设计温度。

12对于层⾼⼤于4m的⼚房，由于对流作⽤，其上部空⽓温度必然明显⾼于⼯作地区温度，在计算围护机构耗热量时，应采⽤不同的室内温度：（1）当计算地⾯温度时，应采⽤⼯作地点温度（2）当计算屋顶和天窗耗热量时，应采⽤屋顶下的温度（3）当计算门窗和墙的耗热量时，应采⽤室内平均温度5、室外设计计算温度的取值有哪些⽅法？请说明我国现⾏规范中关于供暖室外设计计算温度的规定。

13答：室外设计计算温度的取值有不保证天数法和热惰性法。

我国现⾏规范选⽤不保证天数法：规定了冬季采暖室外计算温度取历年平均不保证5天的⽇平均温度。

6．在什么情况下对供暖室内外计算温差要进⾏修正?如何确定温差修正系数?137．地⾯的传热系数是如何确定的?168．冷风渗透耗热量与冷风侵⼊耗热量是⼀回事吗?有何区别199、影响冷风渗透耗热量的因素有那些？其常⽤计算⽅法有那些？ 19答：影响冷风渗透耗热量的因素很多，如如门窗构造、门窗朝向、室内外空⽓的温差、建筑物⾼低以及建筑物内部通道状况等。

目录第一章供暖系统设计热负荷.................................................1.1体积热指标法..........................................................1.2面积热指标法..........................................................1.3城市规划指标法........................................................ 第二章热负荷延续时间图及年耗热量.........................................2.1热负荷延续时间图......................................................2.2年耗热量.............................................................. 第三章供暖方案的确定.....................................................3.1热源形式的选择........................................................3.2热媒种类的选择........................................................3.3热媒参数的确定........................................................3.4热网系统形式的选择....................................................3.4.1枝状管网......................................... 错误!未指定书签。

1。

热能工程:将自然界的能源直接或间接的转化为热能，以满足人们需要的科学技术。

2。

供暖系统分为对流供暖和辐射供暖。

3。

供热工程发展面临的主要问题：1)节能减排，创建和谐社会2)采用绿色能源3)加强供热系统的科学化管理. 第一章室内供暖系统的设计热负荷 1。

供暖系统的热负荷:是指在某一室外温度tw下，为了达到要求的室内温度tn,供暖系统在单位时间内向建筑物供给的热量。

它随着建筑物得失热量的变化而变化。

2。

供暖系统的设计热负荷：是指在设计室外温度tw‘下，为了达到要求的室内温度tn,供暖系统在单位时间内向建筑物供给的热量Q’。

它是设计供暖系统的最基本依据3．失热量：主要包括围护结构传热耗热量、冷风侵透耗热量和冷风渗透耗热量。

3、基本耗热量：是指在设计条件下，通过房间各部分围护结构（门、窗、墙、地板、屋顶等）从室内传到室外的稳定传热量的总和。

4．围护结构的传热耗热量：是指室内温度高于室外温度时,通过围护结构向外传递的热量。

5。

附加耗热量:是指围护结构的传热状况发生变化而对基本耗热量进行修正的耗热量。

包括风力附加、高度附加和朝向修正等耗热量。

6.室内计算温度tn:是指距地面2m以内人们活动地区的平均温度，对于一般民用建筑可以用其房间无冷暖热源影响的几何中心处的温度来代表。

许多国家所规定的冬季室内温度标准，大致在16～22摄氏度范围内。

7。

供暖室外计算温度.选定供暖室外计算温度的方法分为:一根据维护结构的热惰性原理，二是根据不保证天数的原则来确定. 8. 维护结构的热惰性原理：它规定供暖室外计算温度要按50年中最冷的八个季节里最冷的连续5天的日平均温度的平均值确定。

9。

不保证天数的原则：认为允许有几天时间可以低于规定的供暖室外计算温度直亦即容许这几天室内温度可能稍低于室内计算温度tn值。

10。

温差修正系数值：作用：计算与大气不直接接触的外围护结构基本耗热量，为统一计算公式.采用该系数。

其值的大小取决于非供暖房间或空间的保温性能和透气状况。

《供热工程》习题集第一章供暖系统的设‎计热负荷1．何为供暖系统‎的设计热负荷‎?2．什么是围护结‎构的传热耗热‎量?分为哪两部分‎?3．什么是围护结‎构的最小传热‎阻？如何确定？4．冷风渗透耗热‎量与冷风侵入耗热‎量是一回事吗‎?5．高层建筑的热‎负荷计算有何‎特点?6．什么是值班供‎暖温度?7．在什么情况下‎对供暖室内外‎计算温差要进‎行修正?如何确定温差‎修正系数?8．目前我国室外‎供暖计算温度‎确定的依据是‎什么?9．试确定外墙传‎热系数，其构造尺寸如‎图1所示。

δ1=0.24m（重浆砖砌体）δ2=0.02m（水泥砂浆内抹‎灰）若在δ1和δ‎2之间加一层‎厚4厘米的矿‎渣棉（λ3=0.06kcal‎/m·h·C），再重新确定该‎外墙的传热系‎数，并说明其相当‎于多厚的砖墙‎（内抹砂浆2厘‎米）。

图 110．为什么要对基‎本耗热量进行‎修正?修正部分包括‎哪些内容? 11．建筑物围护结‎构的传热为什‎么要按稳定传‎热计算？12．试确定图5所‎示，外墙的传热系‎数（利用两种方法‎计算），其构造尺寸及‎材料热工性能‎按表1选用。

表1图 213．围护结构中空‎气间层的作用‎是什么?如何确定厚度‎？14．高度修正是如‎何进行的？15．地面的传热系‎数是如何确定‎的?16．相邻房间供暖‎室内设计温度‎不同时，什么情况下计‎算通过隔墙和‎楼板的传热量‎。

17．我国建筑气候‎分区分为哪几‎个区？对各分区在热‎工设计上分别‎有何要求？18．试分析分户热‎计量供暖系统‎设计热负荷的‎计算特点。

19．已知西安市区‎内某24层商‎住楼的周围均‎为4～7层的建筑，计算该商住楼‎的围护结构传‎热耗热量时，如何处理风力‎附加率。

20．已知宁夏固原‎市某公共建筑‎体形系数为0‎.38。

屋面结构自下‎而上依次为：（1）钢筋混凝土屋‎面板150m m δ=， 1.28W K)λ=⋅；（2）挤塑聚苯板保‎温层100m m δ=，0.03W K)λ=⋅，λ的修正系数为‎1.15；（3）水泥砂浆找平‎（找坡）层30mm δ=（最薄位置），0.93W (m K)λ=⋅；（4）通风架空层200mm δ=，212W (m K)n α=⋅；（5）混凝土板30mm δ=，1.3W (m K)λ=⋅。

《供热工程》习题集第1章供暖系统的设计热负荷．什么是采暖设计热负荷？工程计算中通常考虑哪些热量？ ．什么是围护结构的传热耗热量 ✍ 分为哪两部分 ✍ ．匀质材料和非匀质材料的围护结构传热系数各怎样计算？．什么是围护结构的最小热阻和经济热阻？怎样检验围护结构内表面温度和围护结构内表面是否会结露？．冷风渗透耗热量与 冷风侵入耗热量是一回事吗 ✍ ．写出房间围护结构基本耗热量的计算公式。

说明各项的意义，在什么情况下对供暖室内外计算温差要进行修正 ✍ 如何确定温差修正系数 ✍．为什么要对基本耗热量进行修正，修正部分包括哪些内容，各自的意义如何。

．高层建筑的热负荷计算有何特点 ✍ 说明高层建筑冷风渗透耗热量的计算方法与低层建筑的有什么不同？分别说明热压作用，风压作用及综合作用原理图。

．什么是值班供暖温度 ✍．目前我国室外供暖计算温度确定的依据是什么 ✍ 围护结构中空气间层的作用是什么，如何确定厚度。

地面及地下室的传热系数如何确定。

分户计量供暖系统供暖设计热负荷有何特点，如何计算  建筑物围护结构节能设计应考虑哪些问题，为什么。

什么是建筑物的体形系数，如何考虑体形系数的取值。

 ．试计算某建筑物一个房间的热负荷，见图  。

已知条件：建筑物位于天津市区； 室温要求维持 ☐ ；建筑物构造：外墙为 ❍❍ 砖墙（内抹灰 ❍❍ ）； 地面  水泥（不保温）； 外门、窗  单层玻璃，木制； 屋顶  带有望板和油毡的瓦屋面，其天花板的构造如图  所示。

 防腐锯末，↗ ❍ ↖  ♍♋●☎❍  ♒ ☐ ✆ ； 木龙骨   ❍ ，↖  ♍♋●☎❍  ♒  ☐ ✆ ； 板条抹灰↗ ❍ ↖  ♍♋●☎❍  ♒  ☐ ✆ 。

图图第 章 供暖系统的散热设备散热设备有哪几种类型；辐射供暖的特点与分类。
