人教版九年级物理《电与磁》试题
- 格式:doc
- 大小:105.50 KB
- 文档页数:1
人教版九年级物理下册电与磁综合测试卷(word含答案)一、三物理电与磁易错压轴题(难)1.在探究“影响电磁铁磁性强弱的因素”实验中,小明制成简易电磁铁甲、乙,并设计了如图所示的电路。
(1)实验中是通过观察_____________________来比较电磁铁磁性强弱。
这种研究方法称为___________。
(2)把甲、乙两个电磁铁串联,目的是____________相同,以探究电磁铁磁性强弱与____________的关系。
(3)由现象可得结论:电流一定时,________________,电磁铁磁性越强。
(4)若要使电磁铁甲、乙吸引大头针数目变多,最简单易行的办法是_________【答案】电磁铁吸引大头针的数量转换法控制电流线圈匝数线圈匝数越多将变阻器滑片P向左移动【解析】【详解】(1)[1]磁性的强弱是无法直接观察的.题中就是利用电磁铁吸引大头针数目的不同来反映磁性强弱的不同的;[2]这是转换的方法;(2)[3]串联电流相等,所以串联的目的是控制电流相同;[4] 根据图示可知,电磁铁甲吸引的大头针数目多,说明甲的磁性强;两电磁铁串联,电流相同,甲乙线圈匝数不同,所以探究的是电磁铁磁性强弱与匝数的关系;(3)[5] 由现象可得结论:电流一定时,线圈匝数越多,磁性越强;(4)[6]磁场变强,吸引大头针的数量就多了,所以最简单的方法是向左移动滑动变阻器滑片,使电路中电流变强,磁场就变强了。
2.根据古文《论衡•是应篇》中的记载:“司南之杓(用途),投之于地,其柢(握柄)指南”,学术界于1947年想象出司南的模样如图甲所示.(1)1952年,中国科学院物理研究所尝试将如乙图所示的天然磁石制作成司南,制作人员根据天然磁石的磁感线分布,将磁石的________(填乙中字母)处打磨成磁勺的A端.(2)把天然磁石按照正确方法打磨成磁勺后,放在粗糙的木盘上,使磁勺水平转动直至最终静止,但磁勺A 端总不能正确指南,请提出改进本实验的措施________.(3)为达到理想的指向效果,制作人员将磁勺靠近一电磁铁,闭合开关S,磁勺和电磁铁相互吸引后如图丙所示,可增加磁勺的磁性,由此判断H为电源的________极.【答案】D将磁勺放在光滑的水平面上,使其能自由转动负【解析】【分析】(1)磁体静止时,指南的叫南极用字母S表示;指北的叫北极,用字母N表示;磁体周围的磁感线,都是从磁体的N极出发,回到S极;据此判断。

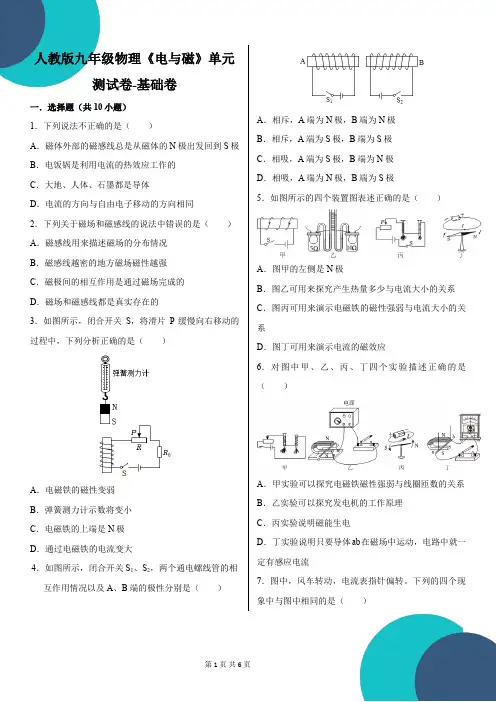

人教版九年级物理《电与磁》单元测试卷-基础卷一.选择题(共10小题)1.下列说法不正确的是()A.磁体外部的磁感线总是从磁体的N极出发回到S极B.电饭锅是利用电流的热效应工作的C.大地、人体、石墨都是导体D.电流的方向与自由电子移动的方向相同2.下列关于磁场和磁感线的说法中错误的是()A.磁感线用来描述磁场的分布情况B.磁感线越密的地方磁场磁性越强C.磁极间的相互作用是通过磁场完成的D.磁场和磁感线都是真实存在的3.如图所示,闭合开关S,将滑片P缓慢向右移动的过程中,下列分析正确的是()A.电磁铁的磁性变弱B.弹簧测力计示数将变小C.电磁铁的上端是N极D.通过电磁铁的电流变大4.如图所示,闭合开关S1、S2,两个通电螺线管的相互作用情况以及A、B端的极性分别是()A.相斥,A端为N极,B端为N极B.相斥,A端为S极,B端为S极C.相吸,A端为S极,B端为N极D.相吸,A端为N极,B端为S极5.如图所示的四个装置图表述正确的是()A.图甲的左侧是N极B.图乙可用来探究产生热量多少与电流大小的关系C.图丙可用来演示电磁铁的磁性强弱与电流大小的关系D.图丁可用来演示电流的磁效应6.对图中甲、乙、丙、丁四个实验描述正确的是()A.甲实验可以探究电磁铁磁性强弱与线圈匝数的关系B.乙实验可以探究发电机的工作原理C.丙实验说明磁能生电D.丁实验说明只要导体ab在磁场中运动,电路中就一定有感应电流7.图中,风车转动,电流表指针偏转。
下列的四个现象中与图中相同的是()A.B.C.D.8.如图所示的是我国生产的某种电动式无针注射器工作示意图,通电时永磁体的磁场与通电线圈相互作用,产生强大的助推力,使药液以接近声音的速度注入皮肤,下列能反映该注射器工作原理的是()A.B.C.D.9.如图甲所示是乘客通过“刷身份证”进站时的情景,将身份证靠近检验口,机器感应电路中就会产生电流,从而识别乘客身份。
图乙中与这一原理相同的是()A.B.C.D.10.节能环保的电动汽车被大多数家庭喜爱,其核心部件是电动机,下列各图中能够说明电动机工作原理的是()A.B.C.D.二.填空题(共5小题)11.如图所示,闭合开关S,条形磁铁静止后,将滑动变阻器滑片P从左往右滑动的过程中,弹簧将________(选填“伸长”或“缩短”),小磁针N极向________(选填“上”或“下”)偏转。

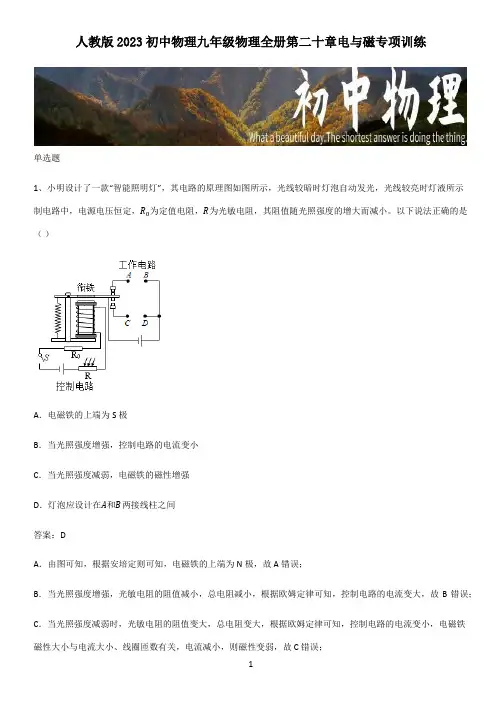

人教版2023初中物理九年级物理全册第二十章电与磁专项训练单选题1、小明设计了一款“智能照明灯”,其电路的原理图如图所示,光线较暗时灯泡自动发光,光线较亮时灯液所示制电路中,电源电压恒定,R0为定值电阻,R为光敏电阻,其阻值随光照强度的增大而减小。
以下说法正确的是()A.电磁铁的上端为S极B.当光照强度增强,控制电路的电流变小C.当光照强度减弱,电磁铁的磁性增强D.灯泡应设计在A和B两接线柱之间答案:DA.由图可知,根据安培定则可知,电磁铁的上端为N极,故A错误;B.当光照强度增强,光敏电阻的阻值减小,总电阻减小,根据欧姆定律可知,控制电路的电流变大,故B错误;C.当光照强度减弱时,光敏电阻的阻值变大,总电阻变大,根据欧姆定律可知,控制电路的电流变小,电磁铁磁性大小与电流大小、线圈匝数有关,电流减小,则磁性变弱,故C错误;D.光线较暗时,光敏电阻的阻值大,则控制电路中的电流小,电磁铁的磁性弱,衔铁在弹簧的作用下被拉起,灯泡自动发光,说明灯泡在A和B两接线柱之间,故D正确。
故选D。
2、将导体ab、开关和灵敏电流表用导线连接,导体ab放置在磁极间,如图所示。
下列说法正确的是()A.开关闭合,磁铁不动,ab水平向左快速移动,指针不偏转B.磁极对调后,开关闭合,ab水平向右快速运动,指针要偏转C.开关闭合,ab竖直上下运动,指针要偏转D.开关断开,ab快速运动,指针可能偏转答案:BA.开关闭合,磁铁不动,ab水平向左快速移动,导体ab切割磁感线,产生感应电流,指针偏转,故A错误;B.磁极对调后,开关闭合,ab水平向右快速运动,导体ab切割磁感线,产生感应电流,指针偏转,故B正确;C.开关闭合,ab竖直上下运动,导体ab没有切割磁感线,不会产生感应电流,指针不偏转,故C错误;D.开关断开,ab快速运动,电路是断路,不会产生感应电流,指针不会偏转,故D错误。
故选B。
3、如图所示,线圈通电后,受磁场力作用将开始顺时针旋转。
第九章《电与磁》单元测试题一.选择题(共30分)1.磁现象可以为我们的生活提供很大的方便,以下这些做法中,不恰当的是( )A .将磁性材料装在冰箱的门框上,制成“门吸”B .利用磁铁制成双面擦窗器C .电视机上面放一块磁性治疗仪D .用磁带来纪录声音2.如果地磁南极和地磁北极颠倒,在以下现象中不能发生的是( )A .将条形磁铁吊起来静止时,磁铁现在的北极将指向地理的南极B .司南的勺柄将指向北方C .指南针将不能使用D .地磁两极和地理两极并不重合,存在一个偏角3.以下实际应用中,没有用到磁性材料的是:( )A .录音磁带B .电话磁卡C .电话话筒D .收音机喇叭4.实验室有一个旧的直流电源,其输出端的符号模糊不清,无法分辨正负极.小明设计了下面的判断电源两极的方法.在桌面上放一个小磁针,在磁针东面放一个螺线管,如图9-46所示.闭合开关后,磁针指南的一端向东偏转.下述判断正确的是( )A . 电源A 端是正极,在电源外部电流由A 流向BB . 电源A 端是正极,在电源外部电流由B 流向AC . 电源B 端是正极,在电源外部电流由A 流向BD . 电源B 端是正极,在电源外部电流由B 流向A5.下列装置中,没有用到电磁铁的是( )A .电磁起重机 B.电磁继电器 C .电铃 D.电热毯6.物理学中引入磁感线是为了研究磁场,与此类似的还有( ) A .“电压”的引入 B .“电流”的引入C .“光线”的引入D .“电线”的引入7.如图9-47所示的自动电路中,当开关S 断开时,工作电路的情况是( )A .灯亮,电动机不转,电铃响B .灯亮,电动机转起来,电铃响C .灯不亮,电动机不转,电铃响D .灯亮,电动机转起来,电铃不响8.当一根直导线在磁场中做切割磁感线运动时 ( )A .导线两端可能产生感生电压B .导线两端必定产生感生电压C .导线中一定有感生电流产生D .感生电压和感生电流一定同时产生9.如图9-48中要改变通电导体AB 的运动方向,下面方法正确的是( )A .升高电源电压B .增大通过电动机线圈的电流强度C .把电源正、负极对调D .把电源正、负极对调的同时,将电动机磁铁的两极也对调10.下列说法正确的是( )A .电动机的发明,实现了机械能向电能的大规模转化B .发电机是利用通电线圈在磁场中受力转动的原理制成的C .奥斯特实验说明利用磁场可以产生电流D .电铃是利用电流的磁效应来工作的 二.填空题(每空1分,共 25分)图9-46 图9-47图9-481. 磁体各部分的磁性强弱不同,条形磁体的 磁性最强,磁体上磁性最强的部分叫 .同名磁极相互靠近时会相互 .2.磁体周围存在着 .磁场是有方向的,小磁针在磁场中静止时 极所指方向,就是该点的磁场方向.磁铁周围的磁感线都是从磁铁的 极出来,回到磁铁的 极.3.地球本身就是一个大磁体,在地球上指南针能指南北是因为受到 的作用.人类将在本世纪登上火星;目前对火星上的磁场情况不明,如果现在登上火星,你认为在火星上的宇航员能依靠指南针来导向吗? (选填:“能”、“不能”或“不知道”)4.认真观察图9-49,你能获取的信息有: (1) ;(2) ;(3) .5.电磁铁的优点很多,它的磁性有无可以由来控制.电磁铁的磁性强弱可以由 来控制;电磁铁的南北极可以由 来控制,使用起来很方便.在电流一定时,螺线管的匝数越多,它的磁性越 . 6.扬声器是把 信号转化成 信号的一种装置,它主要是由固定的 、线圈和锥形纸盆构成.7.如图9-50中所示的两个模型,其中甲图是 机的模型,它是根据制成的,乙图是 机的模型,它是根据 制成的.图9-508.我国供生产和生活用的交流电的频率是 赫兹,电流方向每秒钟改变 次.三.作图与问答(14分)1.(8分)小华到河边游玩,在河中发现如图9-51所示的装置,顺着导线小华来到河边的一个小屋,在屋内发现了如图9-52所示的小装置.屋里的叔叔告诉小明,这两个装置组成了防汛报警器.(1)请你在两图中把电路连起来.(2)请说出:当图9-51中的水面上升到一定位置时,通过怎样的过程,图9-58中的报警灯就被接通发光(图9-51中的球A 是一个小浮子,能随水面的升降而升降)2.(6分)根据图9-53中所示的电流方向标出通电螺线管的极性. 四.实验题(16分)1.(4分)如图9-54在磁针上面有一条导线,当直导线触接电池通电时,可以看到小磁针 ;改变电流方向,又能看到 ,得出的结论有:(1) ;(2) .2.(8分)某物理兴趣小组利用图9-55所示装置做探究电磁感应实验,得到如下记录表格(实验中磁铁不运动):实验 序号 磁极位置 开关 情况 导体运动情况 电流计指针偏转情况1 上N 下S 闭合 不运动 不偏转2 上N 下S 闭合 上、下运动 不偏转3 上N 下S 闭合 水平向右运动 向右偏转4 上N 下S 闭合 水平向左运动 向左偏转5 上N 下S 断开 水平向右运动不偏转 6 上S 下N 闭合 水平向左运动 向右偏转综合分析上列实验记录,解答下列问题:(1)感应电流产生的条件是:①_______________________________,该结论是分析比较实验序号________得出的;②______________________,该结论是分析比较实验序号__________得出的.图9-49 图9-52 图9-51 图9-53图9-55(2)影响感应电流的方向的因素是:①________________,该结论是分析比较实验序号____________得出的;②_____________________________,该结论是分析 比较实验序号______得出的.3.(4分)小丽同学学习了电流的磁效应后,知道了电流周围存在磁场,并且探究出了电流周围的磁场方向与电流方向有关.后来又学习了磁场对通电导体有力的作用,并且知道磁场对通电导体的作用力的方向与电流方向和磁场方向都有关.小丽想:如果把两根通电导体靠得很近时,任何一根导体都处在另一根导体的磁场中,这样两根导线之间便会有力的作用.那会是怎样的作用呢?她把一想法告诉几个同学,并相互提出了观点:小明说:“两条导线会相互吸引.” 小华说:“两条导线会也许会相互排斥.”小红说:“别费劲了,谁见过电线杆上的两条电线相互打架吗?”到底谁对呢?于是他们一起去找赵老师希望能得到老师的帮助.赵老师带他们到实验室让他们自己通过实验来得出结论.于是他们来到实验室设计了一个实验电路,如图9-56甲所示.实验中A 、B 两段导线相互靠近时,闭合开关后发现,两根导线会相互吸引.小明得意地说:“我对了吧,实践是检验真理的唯一标准.因此可以得出结论,当两根通电导线靠得很近时,它们是相互吸引的.”小华和小红没出声,算是默认了.小丽想了想,说“别忙于下结论.”随后,小丽改变了其中一根导线的电流方向,如图9-56乙所示,结果变成了相互排斥.小丽接着说现在可以下结论了.请你通过上述材料结合自己的知识回答:⑴请你分析:小丽是根据什么判断出当把其中一根导线中的电流方向改变,两通电导线会由相互吸引变为相互排斥.⑵文章最后说“现在可以下结论了”,你认为正确的结论是什么?五.创新题(共15分)1.(10分)兰兰学习了电磁感应现象后,就想:产生的感应电流的大小与什么有关呢? 她找到几个要好的同学开始了讨论和猜想:既然运动有快慢之分、磁场有强弱之分,那么感应电流的大小是否与这两者有关呢?于是她们开始做实验,首先按照课堂上探究电磁感应的实验装置(如图9-57)重新安装了仪器,并且准备了磁性强弱不同的磁铁,以便改变磁场的强弱.闭合电路后她先改变导体在磁场中运动的快慢,观察电流表摆动的幅度大小.发现导体在磁场中运动的速度越大,电流表的指针摆动幅度越大;然后她又保持导体的运动快慢不变,换用磁性强的磁铁来实验,发现磁性越强,电流表指针摆动的幅度越大.对于这么重大的发现,她高兴不已。
《电与磁》单元检测题一、单选题(每小题只有一个正确答案)1.甲铁棒能吸引小磁针,乙铁棒能排斥小磁针,若甲、乙铁棒相互靠近,则两铁棒( )A.一定互相吸引B.一定互相排斥C.可能无磁力的作用D.可能互相吸引,也可能排斥2.如图所示,张华同学做“隔着木板用磁铁吸引铁钉”的实验.实验所用的器材是( )A.磁铁、铁钉、木板B.磁铁、铁钉、玻璃C.磁铁、木板、塑料D.铁钉、磁铁、搪瓷3.下面说法中错误的是( )A.地磁场的北极在地理的北极附近,两极不重合B.磁针指向南北是因为受到地磁场的作用C.我国宋代的沈括是世界上最早发现磁偏角的人D.早在战国时代,我国人民就发现了磁体的指向性4.如图所示,用一弹簧测力计吊着一铁块,使铁块的下端靠近磁体的A端,并从A端慢慢地移动到B端,则在弹簧测力计移动的过程中,弹簧测力计示数的变化是( )A.先由大变小,后由小变大B.先由小变大,后由大变小C.由大变小D.由小变大5.下列做法中能够改变通电螺线管外部磁场方向的是( )A.增加线圈的匝数B.改变电流的大小C.改变螺线管中的电流方向D.在螺线管中插入铁芯6.图中的四幅用箭头标明通电导体在磁场中受力方向的图中,有一幅是错误的,则错误的是( ) A.B.C.D.7.如图所示,在条形磁铁的一端吸引着两个大头针的针尖部,则这两个大头针的针帽将( )A.互相排斥B.互相吸引C.既不排斥也不吸引D.无法确定8.通电导体放置在磁场中,如图所示,则其中导体没有受到磁力作用的是( )A.B.C.D.9.如图所示,是条形磁体的磁场分布图,下列说法正确的是( )A.该条形磁体的左端为N极,右端为S极B.a处的磁场强弱与b处的磁场强弱相同C.置于a点的小磁针,静止时南极指向左侧D.磁感应线是为了研究方便引入的假想曲线10.下列图中,磁感线方向、磁极名称标注错误的是( )A.B.C.D.11.如图所示,关于小磁针的转动方向,以下说法中正确的是( )A.小磁针N垂直于纸面向外转B.小磁针N垂直于纸面向里转C.小磁针静止不动D.无法确定12.如图所示的是扬声器构造的示意图,关于图中纸盆的运动方向,下面的说法中正确的是( )A.向右运动B.向左运动C.向上运动D.向下运动13.如图所示,ab、cd为铁块.当S闭合后,ab、cd被磁化.它们磁化后的磁极为( )A.a为N,d为NB.a为N,d为SC.a为S,d为ND.a为S,d为S14.1820年,安培在科学院的例会上做了一个小实验,引起到会科学家的极大兴趣,如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,请你想一想会发生的现象是( )A.通电螺线管转动,直到A端指向南,B端指向北B.通电螺线管转动,直到A端指向北,B端指向南C.通电螺线管仍保持在原来的位置上静止D.通电螺线管能在任意位置静止15.关于交流发电机各部分的作用,下列说法中错误的是( )A.线圈是用来产生感应电流的B.磁极是用来产生磁场的C.滑环是用来改变电流方向的D.电刷是用来连接外电路的二、多选题16.(多选)下列哪些是电磁感应现象的具体应用( )A.回旋加速器B.电磁感应加速器C.电磁炉D.质谱仪三、填空题17.中国、英国及俄罗斯等世界上大多数国家,常用频率为50 Hz的交流电,产生这样交流电的交流发电机转子的转速为____r/min.18.被磁化的铁棒离开磁体后,铁棒的磁性将____,被磁化的钢棒离开磁体后,钢棒仍____,因此常用钢来制造____.19.法拉第的发现:1831年,英国物理学家法拉第经过10年的探索,终于发现了利用______产生______的条件和规律,导致了______、______和______的相继问世,人类社会进入了电气化的时代.20.如图所示,通电螺线管周围放着4个能自由转动的小磁针A、B、C、D.指向正确的是______.21.通电导体周围磁场的方向跟导体中电流的 ________有关.四、实验题22.在验证电流产生磁场的实验中,小东连接了如图所示的实验电路.他把小磁针(图中没有画出)放在直导线AB的正下方,闭合开关后,发现小磁针指向不发生变化. 经检查,各元件完好,电路连接无故障.(1)请你猜想小磁针指向不发生变化的原因是____________________.(2)写出检验你的猜想是否正确的方法:___________________________________________.六、作图题23.小兰用如图所示的电路探究电生磁现象,当滑动变阻器的滑片向A端滑动时,通电螺线管的磁性减弱,请你用笔画线代替导线将实物图补充完整,并标出通电螺线管的N极.答案解析1.【答案】D【解析】小磁针本身具有磁性,能够吸引没有磁性的铁棒,故铁棒A可能有磁性,也可能没有磁性,只是在小磁针磁场作用下暂时被磁化.铁棒B能排斥小磁针,说明B一定有磁性.若A无磁性,当A靠近B时,A、B互相吸引;若A有磁性,则A、B两磁体都分别有北极和南极,当它们的同名磁极互相靠近时,互相排斥;当异名磁极互相靠近时,互相吸引,故D正确.2.【答案】A【解析】因为做“隔着木板用磁铁吸引铁钉”的实验.所以所用的器材:木板、磁铁、铁钉.3.【答案】A【解析】:A、地理北极附近是地磁南极.故说法错误.B、磁针在水平面内自由转动后静止时,由于受到地磁体的作用,小磁针的北极实际上指向地磁体的南极;故说法正确;C、我国宋代的沈括是世界上最早发现磁偏角的人,说法正确;D、早在战国时代,我国人民就发现了磁体的指向性.说法正确.4.【答案】A【解析】磁体的不同位置磁性的强弱不同,其中,两端最强称为磁极,中间最弱,几乎没有磁性.当铁块从条形磁铁的左端移动到右端过程中,在到达磁体中间的过程中,磁体对铁块的吸引力变小;从中间到最右端的过程中,磁体对铁块的吸引力变大.所以A端慢慢地移动到B端,弹簧测力计示数先由大变小,后由小变大.5.【答案】C【解析】由右手螺旋定则可知,螺线管的极性取决于线圈的绕向及电流方向,即改变任何一个因素,磁极的方向都会改变,但两个因素都改变,磁极的方向不变,且其方向与线圈的匝数、电流的大小及有无铁芯无关,故只有C符合题意,ABD不符合题意.6.【答案】C【解析】从AD中可以看出,电流方向相同,磁场方向相反,则导体的运动方向相反,故AD选项正确;从BD中可以看出,磁场方向相同,电流方向相反,则导体的运动方向应该相反,故B选项正确;从BC中可以看出,电流方向相同,磁场方向相反,则导体的运动方向应该相反,故C选项错误.7.【答案】A【解析】两个大头针被磁铁吸引时已经被磁化,靠近磁体的被磁化成异名磁极,距磁极较远的一端被磁化成与磁体同名的磁极;本题中大头针的针帽部分均被磁化成了N极,同名磁极相排斥.8.【答案】B【解析】根据通电导体在磁场中的不受力的条件判断.通电导体在磁场中的不受力的条件是电流的方向与磁感线方向相同或相反(即二者方向平行)时,通电导体不受磁场的作用力,故只有选项B中的通电导体不受磁场的作用力,A、C、D中,导体都不是与磁感线平行的情况,都要受到磁场对导体的作用力.9.【答案】D【解析】A、磁体周围的磁感线从磁体的N极出来,回到磁体的S极,构成闭合曲线,由图该条形磁体的右端为N极,左端为S极,所以A说法错误;B、磁感线分布越密的地方,其磁场越强,故a处磁场比b处弱,所以B说法错误.C、小磁针静止时北极所指的方向与该点的磁感线方向一致,所以a处的小磁针静止时南极应指向右侧,所以C说法错误;D、磁感线不是真实存在的,而是为了研究方便假想的线,所以D说法正确.10.【答案】C【解析】A、图中的左端为N极,右端为S极,磁感线由N极出发回到S极,正确;B、图中的左端为N极,右端为S极,磁感线由N极出发回到S极,正确;C、图中的磁感线应该从N极出发,错误;D、图中磁感线该从N极出发,回到磁铁的S极,正确;11.【答案】B【解析】图中的通电导线相当于垂直于纸面放的通电螺线管.用安培定则可判定纸下方为N极,纸上方为S极,在螺线管内部磁感线由S极到N极,即小磁针所在位置磁场方向为垂直于纸面向里,则小磁针N极在磁场力的作用下转到垂直于纸面向里的位置,使N极指向和该点磁场方向一致.安培定则可以用来判断通电螺线管的磁极,对于单根导线也可以看作是通电螺线管的一部分,用安培定则判断.综上所述B正确.12.【答案】A【解析】线圈中的电流方向如图所示,用右手握住通电螺线管,四指的方向和电流的方向相同,那么大拇指所指的方向为螺线管的北极,即左端为N极,它和永久磁铁的左端(N极)相互排斥,因此线圈向右运动13.【答案】D【解析】由右手螺旋定则可得,电磁铁的右侧为N极,则因为同名磁极相互排斥,异名磁极相互吸引,则ab的b端应为N极,则a端为S极;cd的d端应为S极.14.【答案】A【解析】由图知:电流由右后端流入,做前端流出,由右手螺旋定则知:A端为S极、B端为N 极;所以东西方向放置的螺线管会转动起来,静止时,A端将指向南极,B端将指向北极;15.【答案】C【解析】发电机是根据电磁感应原理工作的,必须让线圈在磁场里转动,他的两边做切割磁感线运动而产生感应电流;交流电的方向发生了变化,力也正好能同运动方向一致,为了转动中不扭动导线,故有滑环;而滑环和电刷是将线圈中产生的交变电流供给外电路.16.【答案】BC【解析】A、回旋加速器的工作原理是利用电场加速和磁场的偏转,不是利用电磁感应,故A错误.B、电磁感应加速器是利用变化的磁场产生涡旋电场,从而使带电粒子加速,是利用电磁感应,故B正确.C、电磁炉是利用交变电流在金属锅底激发出涡流而工作的,是一种电磁感应现象,故C正确.D、质谱仪是利用电场加速和磁场的偏转,不是利用电磁感应,故D错误.17.【答案】3000【解析】频率是指单位时间内完成周期性变化的次数;而转子每转过一周,电流完成一次周期性变化;故n=f=50 r/s=50×=3 000 r/min;18.【答案】几乎完全消失有磁性永磁体【解析】被磁化的铁棒离开磁体后,磁性几乎完全消失,不能长久保存;被磁化的钢棒离开磁体后,仍然具有磁性,用钢来制造永磁体.19.【答案】磁场电流发电机电动机变压器【解析】法拉第的发现:1831年,英国物理学家法拉第经过10年的探索,终于发现了利用磁场产生电流的条件和规律,导致了发电机、电动机和变压器的相继问世,人类社会进入了电气化的时代.20.【答案】A【解析】由安培定则可得:螺线管左侧为N极,因外部磁感线由N极指向S极;故:A点磁感线向左,即A小磁针N极应向左,正确;B点磁感线向右,小磁针N极应向右,错误;C点磁感线向左,小磁针N极应向左,错误;D点磁感线向右,小磁针N极应向右,错误;故选A.21.【答案】方向【解析】通电导体周围的磁场取决于电流的方向.22.【答案】(1)小磁针与直导线距离远 (2)使小磁针尽量靠近直导线,静止时,给直导线通电,观察小磁针指向是否变化,若小磁针指向变化,说明猜想正确;若小磁针指向不变化,说明猜想错误.【解析】(1)在验证电流产生磁场的实验中,小东连接了如图所示的实验电路.他把小磁针(图中没有画出)放在直导线AB的正下方,闭合开关后,发现小磁针指向不发生变化. 经检查,各元件完好,电路连接无故障:说明电流一定时,磁场的强弱应该与距离有关,故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远;(2)写出检验你的猜想是否正确的方法:使小磁针尽量靠近直导线,静止时,给直导线通电,观察小磁针指向是否变化,若小磁针指向变化,说明猜想正确;若小磁针指向不变化,说明猜想错误.23.【答案】【解析】因为通电螺线管磁性的强弱与电流的大小有关,电流越小,磁性越弱,所以若使滑动变阻器的滑片向A端移动时,电阻增大,由欧姆定律可知,电流减小,通电螺线管的磁性减弱,故应将B接线柱与开关相连;根据安培定则,用右手握住螺线管,使四指指向电流的方向,则大拇指所指的右端为螺线管的N 极.。
人教版九年级全一册物理第二十章:电与磁综合复习题1.(2022·湖南岳阳·九年级期末)无线充电装置给人们的生活带来了便利。
充电底座通电后其中的送电线圈产生交变磁场,手机受电线圈中产生感应电流,开始向手机充电,以下四图所示的装置与手机受电线圈工作原理相同的是()A.B.C.D.2.(2022·湖南岳阳·九年级期末)下面四个实验图能说明电动机工作原理的是()A.B.C.D.3.(2022·湖南长沙·九年级期末)关于物理现象和物理知识,下列说法正确的是()A.为了防止触电,必须把用电器的开关接在火线上B.验电器的原理是异种电荷相互吸引C.小磁针静止时,S极的指向与该点磁场方向相同D.用毛皮摩擦橡胶棒,橡胶棒带负电是由于毛皮束缚电子的能力比较强4.(2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末)如图所示的“吸引现象”由分子间作用力引起的是()A.磁铁吸引铁器B.吸盘吸在墙上C.摩擦后的气球吸引头发D.压紧的铅块互相吸引5.(2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末)我们在学习物理知识时,运用了很多研究方法,下列几个实例:①研究电流时,把它比作水流;①在探究电磁铁磁性强弱的影响因素时;①在探究压强与压力关系时,控制受力面积相同;①研究磁场时,引入磁感线。
其中,运用了相同研究方法的是()A.①①B.①①C.①①D.①①6.(2022·湖南株洲·九年级期末)公交车上安装的电动爆玻器工作原理是利用通电线圈在磁场中产生一个冲击力,在危急时刻击碎车窗玻璃。
图中的实验与电动爆玻器工作原理相同的是()A.B.C.D.7.(2022·湖南常德·九年级期末)如图是一种水位自动报警器的原理示意图,当水位升高到金属块A处时()A.红灯亮,绿灯灭B.红灯灭,绿灯亮C.红灯亮,绿灯亮D.红灯灭,绿灯灭8.(2022·湖南岳阳·九年级期末)下列关于磁场,磁感线的说法正确的是()A.磁体间的相互作用规律通过磁感线来实现B.磁感线是磁场中真实存在的一些曲线,磁感线越密的地方磁场的磁性越强C.磁体周围的磁场方向是从磁体的N极出发,回到磁体的S极的,构成闭合曲线D.磁感线上某一点的切线方向与放在该点的小磁针静止时N极所指的方向相反9.(2022·湖南常德·九年级期末)如图所示的实验装置中属于电动机工作原理的是()A.B.C.D.10.(2022·湖南常德·九年级期末)如图是烧水用的某品牌“随手泡”,为保障安全,该电器设置了电源开关S和安全开关S1.当壶身放在底座上时,S1自动闭合,此时再闭合S,电热丝R通电.如图设计的电路符合上述要求是。

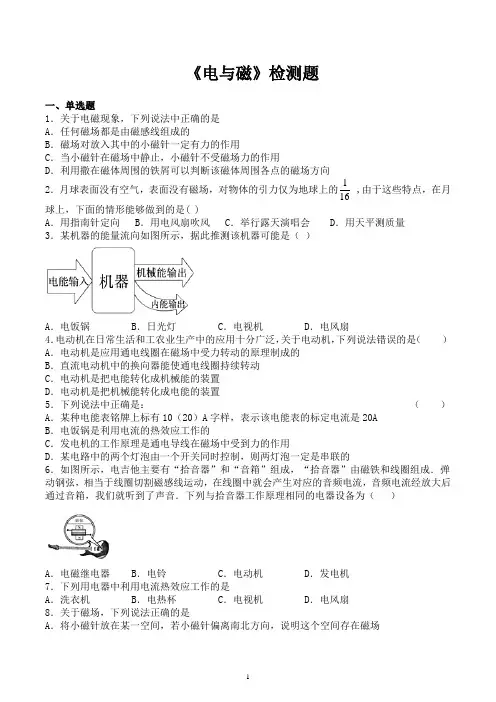

《电与磁》检测题一、单选题1.关于电磁现象,下列说法中正确的是A.任何磁场都是由磁感线组成的B.磁场对放入其中的小磁针一定有力的作用C.当小磁针在磁场中静止,小磁针不受磁场力的作用D.利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向2.月球表面没有空气,表面没有磁场,对物体的引力仅为地球上的116,由于这些特点,在月球上,下面的情形能够做到的是( )A.用指南针定向 B.用电风扇吹风 C.举行露天演唱会 D.用天平测质量3.某机器的能量流向如图所示,据此推测该机器可能是()A.电饭锅B.日光灯C.电视机D.电风扇4.电动机在日常生活和工农业生产中的应用十分广泛,关于电动机,下列说法错误的是()A.电动机是应用通电线圈在磁场中受力转动的原理制成的B.直流电动机中的换向器能使通电线圈持续转动C.电动机是把电能转化成机械能的装置D.电动机是把机械能转化成电能的装置5.下列说法中正确是:()A.某种电能表铭牌上标有10(20)A字样,表示该电能表的标定电流是20AB.电饭锅是利用电流的热效应工作的C.发电机的工作原理是通电导线在磁场中受到力的作用D.某电路中的两个灯泡由一个开关同时控制,则两灯泡一定是串联的6.如图所示,电吉他主要有“拾音器”和“音箱”组成,“拾音器”由磁铁和线圈组成.弹动钢弦,相当于线圈切割磁感线运动,在线圈中就会产生对应的音频电流,音频电流经放大后通过音箱,我们就听到了声音.下列与拾音器工作原理相同的电器设备为()A.电磁继电器B.电铃C.电动机D.发电机7.下列用电器中利用电流热效应工作的是A.洗衣机B.电热杯C.电视机D.电风扇8.关于磁场,下列说法正确的是A.将小磁针放在某一空间,若小磁针偏离南北方向,说明这个空间存在磁场B.磁极间的相互作用都不是通过磁场发生的C.磁感线是磁场中真实存在的一些曲线D.磁体周围的磁感线从磁体S极发出,回到磁体N级9.如图所示,放在磁场中的矩形线圈abcd自图示位罝(即线圈平面垂直磁感线位置)开始绕'OO顺时针转动,下列说法中正确的是()A.线圈在转动过程中,时刻有感应电流产生B.线圈在转动的前半周中,线圈中电流方向不变C.线圈一定不受磁场力作用D.线圈转动过程中,ab、bc、cd、ad边都不停地切割磁感线10.POS刷卡机的广泛应用给人们的生活带来了便利。

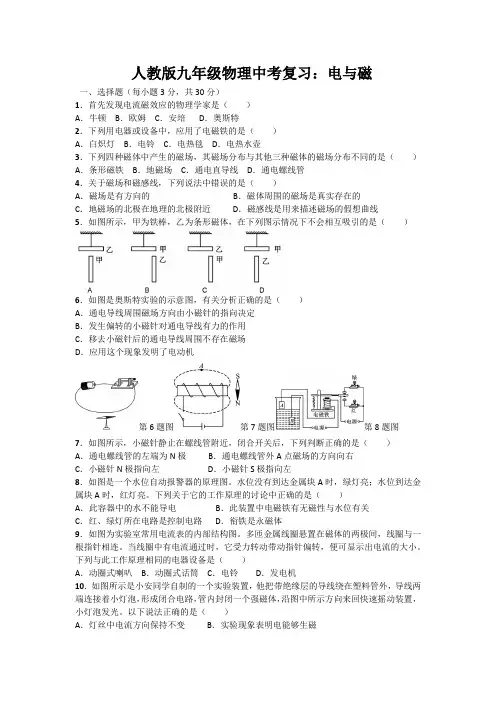

人教版九年级物理中考复习:电与磁一、选择题(每小题3分,共30分)1.首先发现电流磁效应的物理学家是()A.牛顿B.欧姆C.安培D.奥斯特2.下列用电器或设备中,应用了电磁铁的是()A.白炽灯B.电铃C.电热毯D.电热水壶3.下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是()A.条形磁铁B.地磁场C.通电直导线D.通电螺线管4.关于磁场和磁感线,下列说法中错误的是()A.磁场是有方向的B.磁体周围的磁场是真实存在的C.地磁场的北极在地理的北极附近D.磁感线是用来描述磁场的假想曲线5.如图所示,甲为铁棒,乙为条形磁体,在下列图示情况下不会相互吸引的是()6.如图是奥斯特实验的示意图,有关分析正确的是()A.通电导线周围磁场方向由小磁针的指向决定B.发生偏转的小磁针对通电导线有力的作用C.移去小磁针后的通电导线周围不存在磁场D.应用这个现象发明了电动机第6题图第7题图第8题图7.如图所示,小磁针静止在螺线管附近,闭合开关后,下列判断正确的是()A.通电螺线管的左端为N极B.通电螺线管外A点磁场的方向向右C.小磁针N极指向左D.小磁针S极指向左8.如图是一个水位自动报警器的原理图。
水位没有到达金属块A时,绿灯亮;水位到达金属块A时,红灯亮。
下列关于它的工作原理的讨论中正确的是()A.此容器中的水不能导电B.此装置中电磁铁有无磁性与水位有关C.红、绿灯所在电路是控制电路D.衔铁是永磁体9.如图为实验室常用电流表的内部结构图。
多匝金属线圈悬置在磁体的两极间,线圈与一根指针相连。
当线圈中有电流通过时,它受力转动带动指针偏转,便可显示出电流的大小。
下列与此工作原理相同的电器设备是()A.动圈式喇叭B.动圈式话筒C.电铃D.发电机10.如图所示是小安同学自制的一个实验装置,他把带绝缘层的导线绕在塑料管外,导线两端连接着小灯泡,形成闭合电路,管内封闭一个强磁体,沿图中所示方向来回快速摇动装置,小灯泡发光。
一、选择题1.如图所示是实验室电流表的内部结构图,处在磁场中的线圈有电流通过时,线圈会带动指针一起偏转。
下列四幅图中与此电流表工作原理相同的是( )A.B.C.D.2.POS刷卡机的广泛应用给人们的生活带来了便利。
POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示),在使用时,将带有磁条的信用卡在PS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A.B.C.D.3.如图所示,条形磁铁置于水平面上,电磁铁与其在同一水平面上,右端固定并保持水平,当电路中滑动变阻器滑片P逐渐向右移动时,条形磁铁仍保持静止,在此过程中条形磁铁受到的摩擦力的方向和大小是A.方向向左,逐渐增大B.方向向左,逐渐减小C.方向向右,逐渐增大D.方向向右,逐渐减小4.如图是有关电与磁实验的装置图,其中用来研究电磁感应现象的是A.B.C.D.5.研究物理问题的常见方法有:控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等,下列研究方法判断正确的是A.在研究磁场时,引入磁感线对磁场进行形象的描述,采用了归纳法B.在研究合力与分力的关系时,采用了控制变量法C.在探究阻力对物体运动的影响时,推理出物体不受阻力时将以恒定不变的速度永远运动下去,采用了实验+推理的方法D.在探究电流的热效应与电阻的关系时,用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量,采用了模型法6.如图所示,下列有关电磁学的知识,说法正确的是()A.甲图中,说明电磁铁的磁性强弱与电流大小有关B.乙图中,闭合开关,滑片向右侧滑动时,弹簧测力计的示数变小C.丙图中,电动机运用了此原理,电动机将电能转化为机械能D.丁图中,此实验是由奥斯特发现的电磁感应现象7.物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A.欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B.电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C.电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D.焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”8.梳过头发的塑料梳子可“粘”起碎纸屑,下列现象中“粘”的原因与其相同的是()A.电风扇叶片容易“粘”灰尘B.黑板擦“粘”在磁性黑板上C.塑料吸盘“粘”在光滑的瓷砖上D.两个铅块削平挤压后“粘”在一起9.如图所示,通电螺线管周围小磁针静止时,小磁针N极指向正确的是A.a、b、c B.a、b、d C.a、c、d D.b、c、d10.如图所示为条形磁铁和电磁铁,虚线表示磁感线,则甲、乙、丙、丁的极性依次是()A.N、N、S、NB.S、N、S、SC.S、S、N、ND.N、S、N、N11.“悬空的磁环”实验中,若所用的磁环都一样,中间的塑料管是光滑的.当甲、乙两个磁环处于静止状态时,它们之间的距离为h1,如图所示.再往乙的正上方套入丙磁环,当丙悬空并静止后,甲、乙之间的距离变为h2,乙、丙之间的距离为h3.已知磁环间的斥力随它们距离的减小而增大,则h1、h2、h3之间的大小关系满足()A.h1>h2h2>h3B.h1>h2h2<h3C.h1<h2h2=h3D.h1<h2h2<h312.小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。

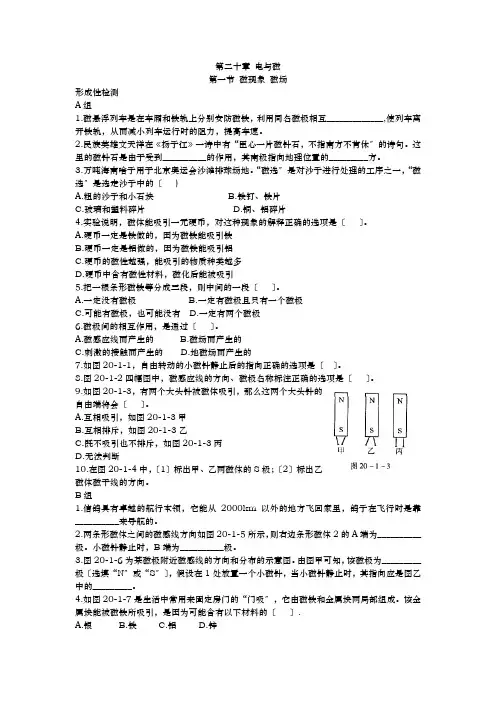

第二十章电与磁第一节磁现象磁场形成性检测A组1.磁悬浮列车是在车厢和铁轨上分别安防磁铁,利用同名磁极相互_____________,使列车离开铁轨,从而减小列车运行时的阻力,提高车速。
2.民族英雄文天祥在《扬子江》一诗中有“臣心一片磁针石,不指南方不肯休〞的诗句。
这里的磁针石是由于受到__________的作用,其南极指向地理位置的_________方。
3.万吨海南啥子用于北京奥运会沙滩排球场地。
“磁选〞是对沙子进行处理的工序之一,“磁选〞是选走沙子中的〔)A.粗的沙子和小石块B.铁钉、铁片C.玻璃和塑料碎片D.铜、铝碎片4.实验说明,磁体能吸引一元硬币,对这种现象的解释正确的选项是〔〕。
A.硬币一定是铁做的,因为磁铁能吸引铁B.硬币一定是铝做的,因为磁铁能吸引铝C.硬币的磁性越强,能吸引的物质种类越多D.硬币中含有磁性材料,磁化后能被吸引5.把一根条形磁铁等分成三段,则中间的一段〔〕。
A.一定没有磁极B.一定有磁极且只有一个磁极C.可能有磁极,也可能没有D.一定有两个磁极6.磁极间的相互作用,是通过〔〕。
A.磁感应线而产生的B.磁场而产生的C.刺激的接触而产生的D.地磁场而产生的7.如图20-1-1,自由转动的小磁针静止后的指向正确的选项是〔〕。
8.图20-1-2四幅图中,磁感应线的方向、磁极名称标注正确的选项是〔〕。
9.如图20-1-3,有两个大头针被磁体吸引,那么这两个大头针的自由端将会〔〕。
A.互相吸引,如图20-1-3甲B.互相排斥,如图20-1-3乙C.既不吸引也不排斥,如图20-1-3丙D.无法判断10.在图20-1-4中,〔1〕标出甲、乙两磁体的S极;〔2〕标出乙磁体磁干线的方向。
B组1.信鸽具有卓越的航行本领,它能从2000km以外的地方飞回家里,鸽子在飞行时是靠__________来导航的。
2.两条形磁体之间的磁感线方向如图20-1-5所示,则右边条形磁体2的A端为__________极。

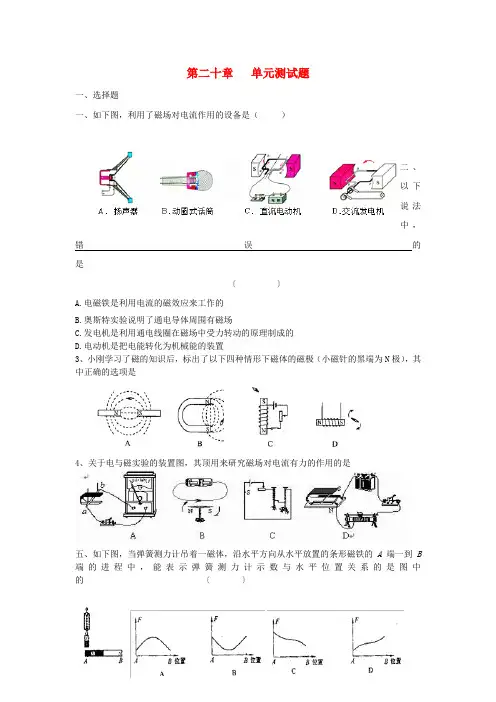

第二十章单元测试题一、选择题一、如下图,利用了磁场对电流作用的设备是()二、以下说法中,错误的是〔〕A.电磁铁是利用电流的磁效应来工作的B.奥斯特实验说明了通电导体周围有磁场C.发电机是利用通电线圈在磁场中受力转动的原理制成的D.电动机是把电能转化为机械能的装置3、小刚学习了磁的知识后,标出了以下四种情形下磁体的磁极(小磁针的黑端为N极),其中正确的选项是4、关于电与磁实验的装置图,其顶用来研究磁场对电流有力的作用的是五、如下图,当弹簧测力计吊着一磁体,沿水平方向从水平放置的条形磁铁的A端一到B 端的进程中,能表示弹簧测力计示数与水平位置关系的是图中的〔〕六、以下说法错误的选项是:A. 把小磁针静止时N极所指的方向规定为该点磁场方向B. 电流的磁场方向与电流方向有关C. 感应电流方向与导体运动方向和磁感线方向有关D. 通电导体在磁场中受力方向与电流方向和导体运动方向有关7、以下关于电磁现象的说法中正确的选项是A.电磁铁的磁性强弱只与线圈的匝数有关B.扬声器与话筒都是把声信号转变成电信号的装置C.感应电流的方向只与导体切割磁感线的方向有关D.电动机是把电能转化为机械能的机械八、(10年安徽蚌埠二中)如下图,M、N两个线骗局在一根滑腻绝缘杆ab上,它们受力时都能自由移动。
当闭合电键K后,M、N两线圈将A.相互靠拢B.相互离开C.静止不动D.先靠拢后分开九、以下说法正确的选项是A.电磁铁的磁性强弱与电流方向、电流大小和匝数都有关B.法拉第最先发觉电磁感应现象,电动机确实是依照电磁感应现象制成的C.电动机工作进程中,要紧将电能转化为机械能D.在电磁感应现象中,电能转化为机械能10、在物理学中,用表示电流的方向垂直于纸面向里,⊙表示电流的方向垂直于纸面向外。
如下图,甲图表示直导体在磁场中受到一个既跟电流方向垂直,又跟磁感线方向垂直的水平向左的磁场力F,乙图所示的四种情形中,通电导体b受到的磁场力方向水平向左的是1一、如下图,当开关S闭合后,滑动变阻器的滑片P向b端移动的进程中,通电螺线管磁性强弱的转变是A.增强 B. 减弱C. 不改变D. 忽强忽弱1二、如下图,把螺线管沿东西方向水平悬挂起来,然后给导线通上如下图的电流,请你想一想会发生的现象是()A.通电螺线管仍维持静止不动B.通电螺线管能在任意位置静止C.通电螺线管转动,直至A端指向南,B端指向北D.通电螺线管转动,直至B端指向南,A端指向北13、如图3,在电磁铁正上方用弹簧挂着一条形磁铁,开关闭合后,当滑片P从a端向b端滑动进程中,会显现的现象是()A.电流表示数变小,弹簧长度变短B.电流表示数变大,弹簧长度变短C.电流表示数变小,弹簧长度变长D电流表示数变大,弹簧长度变长二、填空题14、同名磁极彼此排斥,异名磁极彼此。
人教版九年级物理下册电与磁综合测试卷(word含答案)一、三物理电与磁易错压轴题(难)1.如图是小明探究“影响电磁铁磁性强弱因素”的装置图(A为指针下方固定的铁块;线圈电阻忽略不计)。
小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。
开始时导线a与接线柱1相连,闭合开关,指针B绕固定点O点发生偏转。
(1)实验前,应将导线b与滑动变阻器的__________(选填“c”或“d”)接线柱连接。
(2)闭合开关,电磁铁的左端为__________极;使滑片P向左移动时,指针的偏转角度变大,说明电磁铁磁性强弱与__________有关。
(3)断开开关,将导线a与接线柱1相连改为与接线柱2相连,保持滑动变阻器的滑片P 的位置不变,再闭合开关,此时指针偏转角度__________(选填“变大”、“变小”或“不变”)。
(4)下图所示的装置中应用电磁铁工作的是__________。
(选填序号)【答案】c N 电流大小变小④【解析】【详解】(1)[1]实验前,应将导线b与滑动变阻器的c接线柱连接,这样变阻器的电阻才能进行调节;(2)[2]从图中可以看到,电流从电磁铁的右端流入,左端流出,根据安培定则可知电磁铁的左端为N极;[3]滑片P向左移动时,电路中的总电阻变小,电路的电流变大,而指针的偏转角度也变大,说明电磁铁磁性强弱与电流大小有关;(3)[4]由于线圈的匝数变少,电流强度不变,那么电磁铁磁性变弱,则指针偏转角度减小;(4)[5]手摇发电机是产生电流,利用电磁感应原理工作的;自制电动机是利用通电线圈在磁场中受力转动的原理工作的;动圈式话筒是利用电磁感应工作的;电铃通电时,电磁铁有电流通过,产生了磁性,小锤下方的弹性片被吸过来,小锤打击电铃发出声音,同时电路断开,电磁铁失去磁性,小锤又被弹回,电路闭合,不断重复,电铃会发出连续打击声,这是应用了电磁铁;故选④。
2.利用如图所示的实验装置探究电动机的工作原理,请你完成下列问题.(1)通电后图甲中ab段导线受磁场力的方向竖直向上,请在图丙中作出ab段导线所受到的磁场力F′的示意图;(_____)(2)当线圈转过图乙所示位置时,通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转动至少半周;(3)生产实际中,为使直流电动机的转子能持续不停地转动,在此结构的基础上主要是通过加装_____来实现的(填直流电动机的结构名称).【答案】电流方向换向器【解析】【分析】电动机的原理是:通电导线在磁场中受力的作用,其所受力的方向与电流的方向和磁场的方向有关,即只要改变一个量,其所受力的方向就会改变一次;直流电动机工作时,为了让线圈持续的转动下去,即是通过换向器在平衡位置及时的改变线圈中的电流的方向,即改变线圈所受力的反向,使线圈持续的转动下去.【详解】(1)由于电流从电源的正极出发,故此时图1中ab的电流方向是由a到b;在图丙中,由于电流的方向和磁场的方向均没有改变,故此时线圈所受力的方向仍不变,即力的方向仍是向上的,如图所示:(2)据图乙能看出,再向下转动,磁场力会阻碍线圈运动,故此时必须改变线圈中的受力方向,所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动至少半圈;(3)直流电动机的线圈可以持续转动,是因为它加装了换向器,换向器能在线圈刚转过平衡位置时,自动改变线圈中的电流方向.3.磁体具有吸引铁、钴、镍等物质的性质。
人教版2023初中物理九年级物理全册第二十章电与磁经典知识题库单选题1、如图所示,闭合开关后将滑动变阻器的滑片向右移动,下列说法正确的是()A.电流表读数变大B.弹簧测力计示数变小C.电磁铁的磁性增强D.通电螺线管上端为S极答案:BAC.闭合开关后,将变阻器的滑片向右移动时,滑动变阻器接入电路的电阻变大,电路的总电阻变大,由欧姆定律可知,电路中的电流变小,即电流表的示数变小,电磁铁磁性减弱,故AC错误;B.根据磁极间的相互作用可知,当电磁铁的磁性减小时,电磁铁对小球的吸引力减弱,所以弹簧测力计示数变小,故B正确;D.由图可知,电流从下面流入电磁铁,根据安培定则可以判断螺线管上端为N极,故D错误。
故选B。
2、将一个能水平自由转动的小磁针放在水平桌面上,我们可以发现,静止时它的两极分别指向地理的南北方向,下列说法正确的是()A.静止时小磁针的N极指向地理的北方B.静止时小磁针的N极指向地磁的北极C.地球周围存在着磁场,地磁场的形状跟蹄形磁体的磁场相似D.小磁针在地磁场中静止时,只有小磁针的N极受到地磁场的作用力答案:AABD.地磁南极在地理北极附近,地磁北极在地理南极附近,静止时的小磁针受到地磁场的作用,小磁针的N 极应指向地理北极,故A正确、BD错误;C.地球可以看做是一个巨大的磁体,地磁场与条形磁铁的磁场相似,故C错误。
故选A。
3、下列说法中正确的是()A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B.电路中有电流通过,电路两端就一定有电压C.干电池、蓄电池、发电机、电动机都是电源D.用手电筒时,电流方向是由电池的负极经灯泡流向正极答案:BA.一个完整的电路需要电源、用电器、开关、导线四个组成部分,导线把电源、开关、电灯等用电器连接起来才能组成了一个完整的电路,故A错误;B.电压是电路中形成电流的原因,电路中有电流通过,电路两端就一定有电压,故B正确;C.干电池、蓄电池、发电机是电源,电动机是用电器,不属于电源,故C错误;D.用手电筒时,电流方向是由电池的正极经灯泡流向负极,故D错误。
人教版九年级物理第二十章电与磁综合练习考试时间:90分钟;命题人:教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、我国高铁动车组普遍采用了再生制动技术:动车到站前停止供电,动车继续向前运行电机逆转产生电流并输入电网。
下图与再生制动技术工作原理相同的是()A.B.C.D.2、关于下列所示图中,说法正确的有()①甲图中通电导线周围存在着磁场,如果将小磁针移走,该磁场将消失②乙图中现象表明,电流相同时,电磁铁匝数越多,磁性越强③丙图中闭合开关,保持电流方向不变,对调磁体的N、S极,导体的运动方向不变④丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度,说明该棒带正电⑤戊图中的实验现象是制造发电机的原理。
A.①②B.②⑤C.①③D.④⑤3、我国是世界上最早使用指南针的国家,东汉学者王充在《论衡》中记载到:“司南之杓,投之于地,其柢指南”。
如图所示的司南放在水平光滑的“地盘”上,静止时它的长柄指向南方。
关于指南针(司南),下列说法中正确的是()A.指南针只有一个磁极B.指南针的指向不会受到附近磁铁的干扰C.可自由转动的指南针,静止时指南北是由于地磁场的作用D.指南针周围不存在磁场4、下列四个选项中,跟发电机的原理相同的是()A.电铃B.动圈式话筒C.动圈式扬声器D.电磁起重机5、下列关于磁场的描述,正确的是()A.磁场是由无数条磁感线组成的B.地理S、N极与地磁S、N极完全重合C.小磁针静止时,S极的指向与该点磁场方向相同D.磁场看不见摸不着,但是可以借助小磁针感知它的存在6、以下说法中正确的是()A.磁场是真实存在的B.磁感线是从磁场中实际存在的曲线C.毛皮摩擦过的橡胶棒具有吸引铁钴镍的性质D.小磁针N极在磁场中某点所受磁力的方向跟该点的磁场方向相反7、有位意大利物理学家通过反复实验,发现了摆的等时性原理,这位物理学家是()A.牛顿B.伽利略C.法拉第D.奥斯特8、通过光线来描述光的传播。
人教版2023初中物理九年级物理全册第二十章电与磁考点专题训练单选题1、电吉他中电拾音器的基本结构如图所示,磁体附近的金属弦被磁化,因此弦振动时,在线圈中产生感应电流,电流经电路放大后传送到音箱发出声音,下列说法不正确的是()A.选用铜质弦,电吉他仍能正常工作B.取走磁体,电吉他将不能正常工作C.增加线圈数可以增大线圈中的感应电流D.弦振动过程中,线圈中的电流方向不断变化答案:AA.铜不可以被磁化,则选用铜质弦,电吉他不能正常工作,故A错误,符合题意;B.取走磁体,就没有磁场,振弦不能切割磁感线产生电流,电吉他将不能正常工作,故B正确,不符合题意;C.增加线圈匝数,可增加电磁感应所产生的电压,在电路的总电阻不变时,可以增大线圈中的感应电流,故C正确,不符合题意;D.弦振动过程中,磁场方向不变,弦的运动方向会不断变化,则线圈中的电流方向不断变化,故D正确,不符合题意。
故选A。
2、跳绳也可以“发电”。
用一根带有绝缘皮的长铜导线做跳绳,将它的两端与固定在地面上的灵敏电流计相连,据动跳绳时,发现灵敏电流计的指针左右摆动。
则()A.向任意方向摇绳均可产生电流B.电流方向与绳子运动方向无关C.此过程中机械能转化为电能D.跳绳发电属于电流的磁效应答案:CAB.地球是个大磁体,地磁南极在地理北极附近,地磁北极的地理南极附近,所以磁感线大致南北方向,所以两位同学站在东西方向,摇动铜线跳绳切割磁感线运动,铜线跳绳才能切割磁感线运动,才有电流,电流方向与绳子运动方向有关,故AB不符合题意;C.此过程中要切割磁感线产生电流,是机械能转化为电能,故C符合题意;D.跳绳发电属于电磁感应现象,故D不符合题意。
故选C。
3、电子车票,也称“无纸化”车票,乘客网上购票后,直接通过“刷身份证”或“扫手机”即可顺利进站。
如图所示,这是乘客通过刷身份证进站时的情景,将身份证靠近检验口,机器感应电路中就会产生电流,从而识别乘客身份。
与这一原理相同的是()A.B.C.D.答案:D由题意知,将身份证靠近检验口,机器感应电路中就会产生电流,即由磁产生电,有感应电流产生,所以其原理为电磁感应现象;A.由图示可知,该图为奥斯特实验,说明电流的周围存在磁场,故A不符合题意;B.由图示可知,有电源,通电导体在磁场中,说明通电导体在磁场中受到力的作用,所以图为电动机的工作原理,故B不符合题意;C.由图示可知,该实验探究的磁极间的相互作用。
(物理)九年级物理电与磁题20套(带答案)一、电与磁选择题1.下列教材中的探究实验,不需要控制电流一定的是()A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】解:A、电阻与导体的长度、材料、横截面积和温度有关,与电流大小无关,探究与长度的关系,不用控制电流一定,A正确;B、由Q=I2Rt可知,通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关,要探究热量与电阻的关系,需控制电流和通电时间一定,B错误;C、由W=UIt可知,要探究电功与电压的关系,需使电流和通电时间一定,C错误;D、电磁铁磁性强弱与电流大小和线圈匝数有关,要探究电磁铁磁性强弱与线圈匝数的关系,需控制电路中的电流相同,D错误.故选A.【分析】若所探究的物理量与电流及其他因素有关,探究过程中需控制电流一定,根据各项分析即可得出结论.2.我国航母舰机起飞将采用自行研制的电磁弹射器,电磁弹射器的弹射车与舰载机前轮连接,并处于强磁场中,当弹射车的导体有强电流通过时,就可以受到强大的推力,下列各图中与弹射车工作原理一致的是()A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理:磁场对电流有力的作用。
A、电风扇的原理:磁场对电流有力的作用,A符合题意;B、手播发电机的原理:电磁感应现象,B不符合题意;C、电热水壶的原理:电流的热效应,C不符合题意;D、电磁起重机的原理:电流的磁效应D,不符合题意。
故答案为:A。
【分析】先判断弹射车的工作原理,再逐项分析各个选项中的工作原理进行分析判断。
3.下列现象中,电能转化为机械能的是()A. 磁场对电流作用B. 通电导体具有磁性C. 把声信息转换成电信息D. 电磁感应现象【答案】 A【解析】【解答】A.磁场对电流有力的作用,即通有电流的导体在磁场中受力运动,因此将电能转化为机械能,故A符合题意;B.通电导体有磁性,这是电流的磁效应,将电能转化为磁能,故B不合题意;C.把声信息转化为电信息,是将机械能转化为电能,故C不合题意;D.电磁感应现象将机械能转化为电能,故D不合题意。
人教版九年级物理下册电与磁检测题(WORD版含答案)一、三物理电与磁易错压轴题(难)1.小谦在探究“磁体间相互作用规律”时发现:磁体间的距离不同,作用力大小也不同。
他想:磁体间作用力的大小与磁极间的距离有什么关系呢?(1)小谦用如图所示的实验进行探究。
由于磁体间作用力的大小不便测量,他通过观察细线与竖直方向的夹角 的变化,来判断磁体间力的变化,用到的科学方法是________法。
(2)小谦分析三次实验现象,得出结论:两磁铁磁极间的________,相互作用力越大,小月认为:这个结论还需要进一步实验论证,联想到磁体间的相互作用规律,还须研究甲、乙两块磁铁相互________时,磁体间作用力与距离的关系。
【答案】转化(或转换)距离越小排斥【解析】【分析】【详解】(1)[1]由题意可知,磁体间作用力越大,细线与竖直方向的夹角也越大,那么可以通过观察这个夹角的大小得知磁体间力的变化,用到的科学方法是转换法。
(2)[2]从三次实验可看到,夹角越大时,相互作用力越大,这时两磁铁磁极间的距离越小,可得出结论:两磁铁磁极间的距离越小,相互作用力越大。
[3]磁体间的相互作用规律有吸引也有排斥,所以还须研究甲、乙两块磁铁相互排斥时,磁体间作用力与距离的关系。
2.如图所示是课本上“通电导线在磁场中受力”的实验示意图。
小谦同学实际探究时,在下表记录了实验情况。
实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动(1)比较实验2和3,说明通电导线在磁场中受力方向与________有关;比较实验__________和____________,说明通电导线在磁场中受力方向与电流方向有关。
(2)小谦通过观察导线运动方向,来判断导线在磁场中受力方向,用到的物理学方法是____________(选填下列选项对应的符号)。
A.类比法 B.控制变量法 C.转换法(3)小谦想在这个实验的基础上进行改造,来探究“哪些因素影响感应电流的方向”。
人教版物理九年级下册电与磁单元测试卷(含答案解析)一、三物理电与磁易错压轴题(难)1.在观察“磁场对通电直导线的作用”活动中,小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab,然后将其作为通电导线接入电路放在蹄形磁体的磁场里,如图甲所示。
(1)小明闭合开关,看到铝棒稳定时如图乙所示;在探究导线在磁场中受力方向与电流方向、磁场方向的关系时,小明先仅对调磁极位置,闭合开关,观察到铝棒ab稳定时如丙所示,由此可知通电导线在磁场中受力的方向与____________方向有关。
然后小明保持图甲中的磁极位置不动,将铝棒ab两端对调后接入电路,发现铝棒ab的摆动方向依然如图乙所示,由此小明认为通电导线在磁场中的受力方向与电流方向无关。
你认为小明的做法对吗?____为什么?_________。
(2)小明进一步猜想:在同一磁场中,磁场对导线的作用力是否与通过导线的电流大小有关呢?为此小明决定在图丙所示的实验基础上,在电路中串入电流表,并通过将铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流,进行对比实验。
① 实验过程中,小明应根据______(选填“电流表的示数”或“导线摆动角度”)来推断通电导线在磁场中的受力大小。
② 闭合开关,小明发现铁棒稳定时的位置都如图丁所示,与丙图实验现象相比,小明感到非常困惑。
请你指出小明实验设计中存在的问题并提出改进方法。
存在问题:_____________。
改进方法:_________________。
(3)若想利用小明的实验装置继续探究电磁感应现象,我们只需将图甲中的__________(选填“开关”、“铝棒ab” 或“电源”)替换成_____________即可。
【答案】磁场不对因为将铝棒ab两端对调后接入电路,电流方向还是不变导线摆动角度铁棒在磁场中会受到磁铁的吸引力把丁图的铁棒换成与丙图相同的铜棒电源灵敏电流表【解析】【详解】(1)[1]仅对调磁极位置,由此可知通电导线在磁场中受力的方向与磁场方向有关;[2][3]小明的做法不对;因为将铝棒ab两端对调后接入电路,电流方向还是不变,那么受力方向也不变,电流方向实际上是没有变化的;(2)[4]为了探究磁场对导线的作用力是否与通过导线的电流大小有关,需改变电流的大小,观察金属棒的受力大小,应根据导线摆动角度来推断通电导线在磁场中的受力大小;[5][6]由于铁棒比铝棒电阻大,根据UIR可知,在电源电压不变时,通过铁棒的电流较小,当磁场强度相同时,电流越小,导体受到的磁场力越小,因此铁棒比铝棒摆动的幅度小;所以实验中存在的问题是:铁棒在磁场中会受到磁铁的吸引力;改进方法是:把丁图的铁棒换成与丙图相同的铜棒;(3)[7][8]探究电磁感应现象,即磁生电,只需将图甲中的电源替换成灵敏电流表即可,这电流表能显示是否有电流产生。
电与磁
第4节电动机
1、研究电动机的工作过程。
(1) 电动机的工作原理是磁场对有力的作用。
甲图中,线圈左右两边框ab、cd 的受力方向相反,其原因是。
线圈从图示位置再转动度后线圈将恰好达到平衡位置,并最终停在该位置。
(2) 乙图中的线圈可以持续转动,是因为它加装了,该装置能在线圈 (选填“刚转到”、“即将转到”或“刚转过”)平衡位置时,自动改变线圈中的电流方向。
(3) 丙图所示的直流电动机模型中,调换器件(填图中的序号)的放置可方便改变电动机的转动方向;除此之外还可以通过来改变电动机的转向。
答案:(1)通电导体;导体中电流方向相反;90;(2)换向器;刚转过;(3) ;改变电流方向(或改变电源正负极接线)
第5节磁生电
1、下图是“探究什么情况下磁可以生电”的装置,导体ab、开关、灵敏电流表用导线连接,组成电路。
(1)实验中,我们通过电流表指针是否偏转来判断电路中是否有;通过指针偏转的方向判断。
(2)断开开关,让导体ab在磁场中左右运动,发现电流表的指针;闭合开关后,让导体ab在磁场中上下运动,发现电流表的指针;让导体ab静止,磁铁水平向右运动,则电流表的指针。
(选填“偏转”或“不偏转”)该实验说明要产生感应电流的条件是。
(3)如果想进一步探究感应电流的大小与导体运动的快慢是否有关,则应闭合开关,保持其它条件不变,只改变,观察得出结论。
答案:(1)电流;感应电流方向;
(2)不偏转;不偏转;偏转;电路连通且部分导体在磁场中做切割磁感线运动;
(3)运动速度,指针偏转幅度。
