光模块常识

光模块知识
光模块简介
光模块（Optical Module）是一种在电信通信系统中，由光纤连接各种电子设备的一种设备，用来降低线缆的负载，满足高带宽要求的无线传输，有效地提升传输速率。

光模块有各种不同类型，包括单模、多模、单纤、跳纤、光电转换、光电耦合等等，他们都可以用来满足特定的信号传输要求。

光模块的结构
光模块是由电子电路和光纤组成的。

电子电路主要是用来处理信号，可以检测信号，转换信号、滤波，扩展信号范围等功能。

光纤是作为信号传输的介质，它可以传输大量的数据，而且速度比普通线缆快得多。

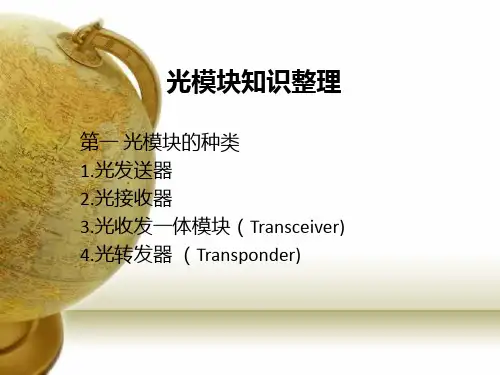

光模块分类
1、单模光模块
单模光模块是一种常用的光模块，它具有体积小，结构简单，价格便宜的优点，特别适合低速度的传输，如电信接入网，宽带接入网，有线电视网和无线电缆网等。

2、多模光模块
多模光模块是一种在高速传输应用中使用的光模块，它具有高可靠性和高速传输的特点，能够满足高速的网络应用，如网络存储、网络视频传输、网络控制等。

3、单纤光模块。

光强模块知识点光模块的基础知识光模块的基础知识1、界定：光模块：也就是光收取和发送一体控制模块。

2、构造：光收取和发送一体控制模块由光电器件、作用电源电路跟光插口等构成，光电器件包含发送和接受两一部分。

发送一部分是：键入一定视频码率的电子信号经內部的驱动器集成ic解决后驱动半导体材料激光发生器（LD）或发光二极管（LED）发送出相对应速度的调配光信号灯不亮，其內部含有激光功率全自动控制回路，使导出的光信号灯不亮输出功率长期保持。

接受一部分是：一定视频码率的光信号灯不亮键入控制模块后由光检测二极管变换为电子信号。

经前置放大器后輸出相对应视频码率的电子信号，輸出的数据信号一般为PECL脉冲信号。

与此同时在键入激光功率低于一定值后会輸出一个告警信号。

3、光模块的主要参数及实际意义光模块有很多很重要的光学性能参数，但针对SFP这类热插拔光模块来讲，采用时最关心的也是下边三个主要参数：1）核心光波长企业纳米技术（nm），现阶段具体有3种：850nm（MM，多模光纤，低成本但传输间距短，一般只有传输500M）；1310nm（SM，多模，传输全过程中消耗大但散射小，一般用以40KM之内的传输）；1550nm（SM，多模，传输全过程中耗损小但散射大，一般用以40KM之上的远距离传输，比较远能够无无线中继立即传输120KM）除开之上几类基本光波长，在多通道传输中也会使用CWDM光波长（SM，多模，彩光模块），DWDM光波长（SM，多模，彩光模块）2）传输速度每秒传输数据信息的比特犬数（bit），企业bps。

现阶段较常用的有7种：155Mbps、1.25Gbps、2.5Gbps、10Gbps、25Gbps、40Gbps、100Gbps等。

传输速度一般兼容问题，因而155M 光模块也称FE（百兆）光模块，1.25G 光模块也称GE（千兆网卡）光模块，10G光模块也称10GE（千兆）光模块，这也是现阶段光传输机器设备中使用较多的控制模块。

光模块知识点总结光模块是一种集成光学器件和电子器件的新型器件，其应用领域涉及通信、传感、医疗、工业等多个领域。

随着光纤通信技术和激光器技术的发展，光模块有着越来越广泛的应用需求。

本文将围绕光模块的应用、结构、工作原理等方面进行详细的介绍和总结。

一、光模块的应用光模块在通信、传感、医疗、工业等领域有广泛的应用。

在通信领域，光模块主要用于光纤通信系统中的光传输和接收。

在传感领域，光模块可以实现高精度的光电传感，用于测量光信号的强度、频率、相位等信息。

在医疗领域，光模块可以用于激光手术、光学诊断等应用。

在工业领域，光模块可以用于激光加工、光学检测等领域。

可以说，光模块在现代科技领域中有着重要的应用价值。

二、光模块的结构光模块由光学器件和电子器件组成，其中光学器件包括激光器、光电探测器、光纤耦合器、滤波器等，电子器件包括电路驱动、信号处理等。

激光器产生光信号，光电探测器接收光信号，光纤耦合器实现激光器与光纤的耦合，滤波器用于光信号的滤波，电路驱动用于控制激光器的工作，信号处理用于处理光电探测器接收到的信号。

光模块的结构复杂，需要加工、组装和调试等多个环节才能完成一套成品。

三、光模块的工作原理光模块的工作原理主要包括激光器的工作原理、光电探测器的工作原理和光纤传输的工作原理。

激光器是利用激光共振器发射激光，光电探测器是利用半导体材料的光电效应将光信号转换为电信号，光纤传输是利用光纤的全反射特性将光信号传输到远处。

光模块的工作原理在这三个方面都有着严密的理论基础，是光模块能够正常工作的基础。

四、光模块的发展趋势随着光通信和激光器技术的不断发展，光模块也在不断的改进和升级。

未来光模块的发展趋势主要包括以下几个方面：一是器件集成化，即将多个器件集成到一个芯片中，实现器件的微型化和集成化；二是器件多功能化，即实现一个器件可以实现多个功能，如同时具备激光发射和光电探测功能；三是材料先进化，即采用新型材料来提高器件的性能和稳定性；四是工艺精密化，即加工和制造技术的不断改进，实现器件的精密加工和高质量制造。

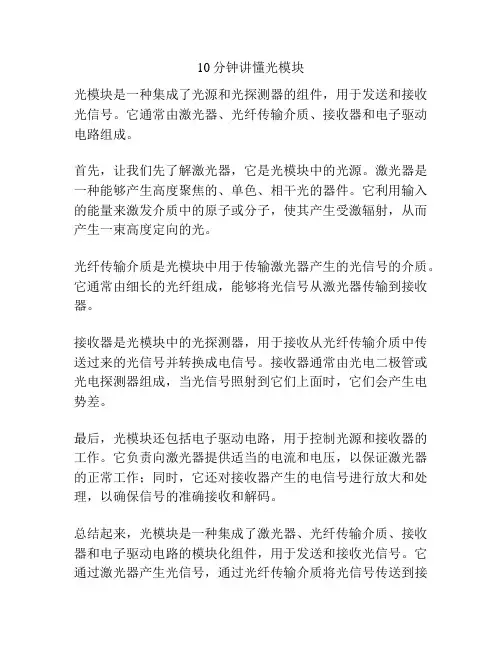

10分钟讲懂光模块
光模块是一种集成了光源和光探测器的组件，用于发送和接收光信号。

它通常由激光器、光纤传输介质、接收器和电子驱动电路组成。

首先，让我们先了解激光器，它是光模块中的光源。

激光器是一种能够产生高度聚焦的、单色、相干光的器件。

它利用输入的能量来激发介质中的原子或分子，使其产生受激辐射，从而产生一束高度定向的光。

光纤传输介质是光模块中用于传输激光器产生的光信号的介质。

它通常由细长的光纤组成，能够将光信号从激光器传输到接收器。

接收器是光模块中的光探测器，用于接收从光纤传输介质中传送过来的光信号并转换成电信号。

接收器通常由光电二极管或光电探测器组成，当光信号照射到它们上面时，它们会产生电势差。

最后，光模块还包括电子驱动电路，用于控制光源和接收器的工作。

它负责向激光器提供适当的电流和电压，以保证激光器的正常工作；同时，它还对接收器产生的电信号进行放大和处理，以确保信号的准确接收和解码。

总结起来，光模块是一种集成了激光器、光纤传输介质、接收器和电子驱动电路的模块化组件，用于发送和接收光信号。

它通过激光器产生光信号，通过光纤传输介质将光信号传送到接
收器，然后通过接收器将光信号转换成电信号。

电子驱动电路负责控制光源和接收器的工作。

这些组件的配合使得光模块能够实现高效、可靠的光通信和传输。

光模块基础知识光模块基础知识详解图1光模块⽰意⼀、光模块的主要组成部分光模块主要有6部分组成，分别为⾦⼿指、控制器MCU、激光驱动器、限幅放⼤器、发射端TOSA、及接收端ROSA组成。

1.1、⾦⼿指图2⾦⼿指(a)⾦⼿指如图2所⽰,主要有以下⼏个功能：1)给模块来提供供电回路；2)实现模块的热插拔的功能；3)为模块的⾼速信号提供连接；4)为模块的低速信号提供连接；5)向主机指⽰模块已经插⼊。

(b)管脚详解1)发射端地管脚标号为1、17、202)接收端地管脚标号为9、10、11、14供电回路中发射端及接收端是单独进⾏供电的，以避免相互⼲扰，同时在国际协议中发射端地级接收端地也是单独标注，但在实际中，对此也并没有严格区分，部分公司产品发射端地级接收端地是连接在⼀起的。

连接在⼀起，也可以避免APD升压产⽣⼲扰，亦符合单点接地原则。

3)发射及接收端电源15，VCCR；16,VCCT原则上来说，发射端及接收端的电源是单独供应的，这样可最⼤限度避免电源之间的相互⼲扰,主机端对发射端及接收端是单独进⾏滤波的。

图3host board典型供电电路图4)低速信号MOD-DEF2(4)、MOD-DEF1(5)；标准的I2C两线接⼝，可以完成主机到模块的双向通讯；模块中的SERIAL ID，DOM等信息都是通过这个接⼝读取出来或者写⼊；5)低速信号MOD-DEF0(6)该管脚接地，主机该管脚集电极开路，⽤于检测模块是否已经插⼊主机。

6)低速信号TXDISABLE(3)该管脚⽤于指⽰是否关闭发射端，集电极开路输出，需要关闭发射端时，该管脚为⾼电平，在模块端上拉；7)低速信号TXFAULT(2)该管脚⽤于指⽰模块发射端是否出现严重故障，若出现严重故障，TXFAULT为⾼，在主机端上拉。

8)低速信号RX-LOS(8)该管脚⽤于指⽰模块接收端是否出现严重故障，若出现严重故障，该管脚为⾼电平，在主机端上拉。

9)接收端差分信号对RD+(13)、RD-(14)此两管脚为⾼速信号接收端，⽤于接收告诉信号。

光模块基础知识光模块是一种将电信号转换为光信号的设备，通常用于光纤通信和光纤传感领域。

它是光通信系统中的重要组成部分，起着传输和接收光信号的作用。

本文将介绍光模块的基础知识，包括其类型、工作原理、应用场景等方面。

一、光模块的类型根据光模块的封装形式和工作波长，可以将光模块分为多种类型。

其中，常见的光模块类型包括：SFP、SFP+、QSFP、CFP、XFP等。

这些不同类型的光模块适用于不同的应用场景和需求。

例如，SFP 光模块适用于1Gbps的光纤通信，而SFP+光模块则适用于10Gbps的通信需求。

二、光模块的工作原理光模块的工作原理是将电信号转换为光信号，然后通过光纤进行传输。

首先，电信号经过电-光转换器，被转换为光信号。

然后，光信号经过光纤传输到目标地点。

最后，光信号再经过光-电转换器，被转换为电信号。

这样，光模块实现了电信号和光信号之间的互相转换。

三、光模块的应用场景光模块广泛应用于光通信系统和光纤传感领域。

在光通信系统中，光模块用于实现高速、远距离的光信号传输。

它被广泛应用于光纤通信、数据中心互联等领域。

在光纤传感领域，光模块可以用于实现光纤传感器的信号接收和传输。

例如，在石油工业中，光模块可以用于光纤传感器对温度、压力等参数的监测。

四、光模块的特点和优势光模块相比传统的电信号传输方式具有许多优势。

首先，光模块可以实现高速、远距离的信号传输，可以满足大带宽、长距离的通信需求。

其次，光模块具有低插损、低衰减的特点，可以保证信号的传输质量。

此外，光模块还具有抗电磁干扰、安全可靠等优势。

由于这些特点和优势，光模块在光通信和光纤传感领域得到了广泛应用。

五、光模块的未来发展趋势随着信息技术的不断发展和应用需求的增加，光模块也在不断演进和创新。

未来，光模块的发展趋势主要包括以下几个方面。

首先，光模块将实现更高的传输速率，如100Gbps、400Gbps等。

其次，光模块将实现更小尺寸的封装，以适应高密度集成的需求。

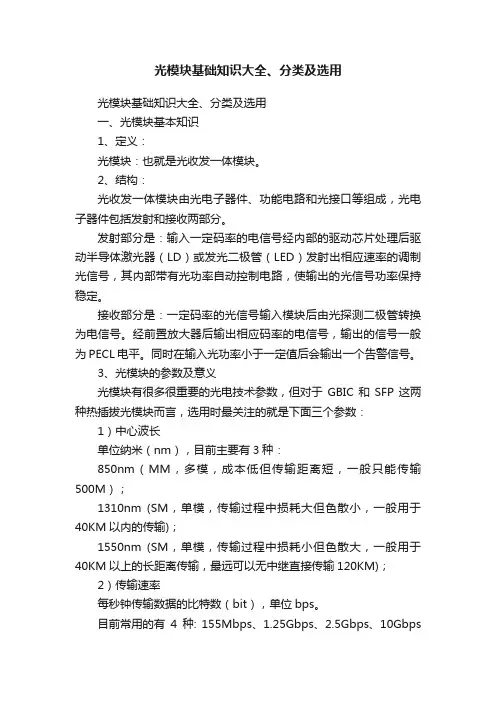

光模块基础知识大全、分类及选用光模块基础知识大全、分类及选用一、光模块基本知识1、定义：光模块：也就是光收发一体模块。

2、结构：光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。

经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

3、光模块的参数及意义光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光模块而言，选用时最关注的就是下面三个参数：1）中心波长单位纳米（nm），目前主要有3种：850nm（MM，多模，成本低但传输距离短，一般只能传输500M）；1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)；1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)；2）传输速率每秒钟传输数据的比特数（bit），单位bps。

目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、10Gbps等。

传输速率一般向下兼容，因此155M 光模块也称FE（百兆）光模块，1.25G光模块也称GE （千兆）光模块，这是目前光传输设备中应用最多的模块。

此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps。

3）传输距离光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）。

光模块一般有以下几种规格：多模550m，单模15km、40km、80km和120km 等等。

除以上3种主要技术参数（波长，速率，距离）外，光模块还有如下几个基本概念，这些概念只需简单了解就行。

光模块基础知识大全、分类及选用一、光模块基本知识1、定义：光模块：也就是光收发一体模块。

2、结构：光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。

经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

3、光模块的参数及意义光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光模块而言，选用时最关注的就是下面三个参数：1）中心波长单位纳米（nm），目前主要有3种：850nm（MM，多模，成本低但传输距离短，一般只能传输500M）；1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)；1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)；2）传输速率每秒钟传输数据的比特数（bit），单位bps。

目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、10Gbps等。

传输速率一般向下兼容，因此155M 光模块也称FE（百兆）光模块，1.25G光模块也称GE （千兆）光模块，这是目前光传输设备中应用最多的模块。

此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps。

3）传输距离光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）。

光模块一般有以下几种规格：多模550m，单模15km、40km、80km和120km 等等。

除以上3种主要技术参数（波长，速率，距离）外，光模块还有如下几个基本概念，这些概念只需简单了解就行。

光模块知识——转载自通信人家园光模块的发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块内部结构光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G 和万兆。

2.传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。

■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

注意：损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

光模块基础知识介绍目录一、光模块概述 (2)1.1 光模块的定义 (3)1.2 光模块的作用 (4)1.3 光模块的应用领域 (5)二、光模块的分类 (6)2.1 按传输速率分类 (7)2.1.1 低速光模块 (8)2.1.2 中速光模块 (9)2.1.3 高速光模块 (11)2.2 按接口类型分类 (12)2.2.1 SC型光模块 (13)2.2.2 LC型光模块 (13)2.2.3 MPO型光模块 (14)2.2.4 TO型光模块 (16)2.3 按传输距离分类 (17)2.3.1 短途光模块 (18)2.3.2 中长途光模块 (19)三、光模块的工作原理 (20)3.1 光模块的信号传输过程 (22)3.2 光模块的信号编码与解码 (23)3.3 光模块的电源管理 (24)四、光模块的性能指标 (25)4.1 传输速率 (26)4.2 传输距离 (27)五、光模块的选购与使用 (28)5.1 如何根据应用场景选择合适的光模块 (29)5.2 光模块的安装与调试 (30)5.3 光模块的维护与保养 (31)六、光模块市场与发展趋势 (32)6.1 光模块市场的现状 (33)6.2 光模块市场的发展趋势 (34)6.3 光模块技术的发展动态 (35)一、光模块概述随着信息技术的飞速发展，光通信作为现代通信的主要手段，在全球范围内得到了广泛的应用和推广。

在光通信系统中，光模块作为核心组件之一，起着至关重要的作用。

本文将对光模块的基础知识进行简要介绍。

光模块是一种将电信号转换为光信号并进行传输的器件，它实现了光与电之间的转换，为光通信系统提供了稳定、高效的数据传输通道。

光模块广泛应用于光纤通信、数据中心、局域网络等领域，为各种应用场景提供高速、大容量的数据传输解决方案。

光模块的基本构成包括光发射器、光接收器以及光放大器等部分。

光发射器负责将电信号转换为光信号，并发射出去；光接收器则负责将接收到的光信号转换为电信号。
