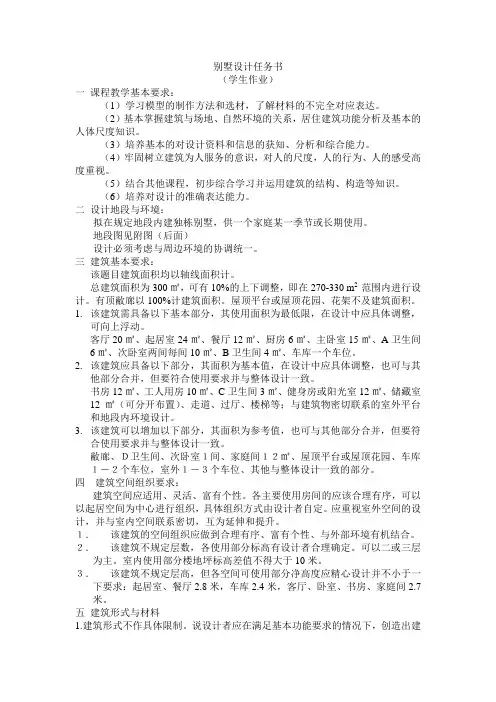

别墅课程设计任务书
一、目的要求
通过理论教学和设计实践，使学生了解和掌握住宅建筑的设计原理、掌握建筑设计的基本方法与步骤，进一步训练和提高绘图技巧。
二、设计题目
别墅建筑方案设计
三、设计条件
(1) 本设计为私人别墅，具体地点见课程给定体条件。
(2) 技术条件：结构类型不做限制。也可按砖混结构考虑，承重方向的开间或进深应符合模数，承重墙、外墙、墙和隔墙厚度结合各地区情况确定，夏季主导风向为东南风，冬季主导风向为北风。耐火等级为二级，抗震设防烈度为7度。建筑的水、暖、电均由城市集中供应。
(3)面积指标：建筑面积300~450㎡/栋。
(4)居室面积：大居室12～15㎡、中居室8～11㎡，小居室8～11㎡。每套别墅必须有一间大居室，主要居室应能同时两个方向放床，并要求每套别墅居室大小搭配恰当。
(5) 辅助房间：厨房和卫生间。厨房设置洗池、案台和灶台（燃料：煤或煤气）和必要的储藏设施，卫生间设置大便器（蹲式或坐式）、浴缸或淋浴，也可根据实际情况设置洗面盆。
(6)客厅：面积自定。
(7)其它设施：每户可设置生活阳台、服务阳台，晒台。
(8) 层数及层高：建筑层数按二层或三层设计，层高按各地区自定，一般可选用2.8m或2.9m、3m。
(6)别墅屋顶形式可采用平屋顶（女儿墙式、挑檐式）、瓦屋顶（二坡式或四坡式）和平坡结合式屋顶，以及其他形式。
四、设计要求、容及深度
初步设计：套型恰当、使用方便、经济合理、造型美观。
施工图设计：结构合理，各部分作确、完整无遗漏，投影关系正确、无矛盾，符合建筑设计规要求和房屋建筑制图统一标准。
（1）第一次设计别墅初步设计（两天时间完成）
本次设计分两步完成：
第一步方案草图设计
第二步初步设计方案草图设计以徒手单线绘制，图幅及表达方式自选。具体容如下：
①标准层平面图（1：100）
a. 确定房间的形状、尺寸、位置及其组合。房间应布置家俱及设备，并且标注居室净面积及每套别墅户使用面积。
b. 确定门窗位置、大小（按比例画，不标尺寸）及门的开启方式和方向。
c. 楼梯应画出踏步、平台及上下行方向线，平面图还应表示储藏设施、阳台位置、深度尺寸。
d. 标注总尺寸、轴线尺寸及必要的尺寸。
e. 标出房间名称、剖切线、图名及比例。
②剖面图（1～2个，比例1：100～1：200）
a. 单线徒手绘图，着重表达别墅建筑部空间的尺度，如总高、层高、屋面、室与室外的关系等。
b. 标出各层标高、屋面标高和室外地坪标高。
c. 楼梯不画踏步，以斜线表示。
d. 标注图名及比例。
③立面图（1：100或1：200）
a. 外轮廓线画中粗实线，地坪线画粗实线，其余均为细实线。
b. 窗应分扇，以单线表示。
c. 能画配景和阴影者，画出配景和阴影（选作）。
d. 立面图不标尺寸及做法。
e. 标注图名及比例（以别墅入口为正立面图）。图名以起止轴线号表示，即○～○立面图表示（2）第二次设计别墅建筑施工图设计
根据第一次初步设计图，进行施工图设计。因时间有限，而且没有结构、水电工种配合，要全部达到施工图深度是有困难的，因此，本次设计仅部分达到建筑施工图深度。设计应采用工具绘图，完成A2图纸3~4，具体容如下：
①底层平面图、标准层平面图（1：100）
a. 标出纵横向定位轴线以及轴线编号。
b. 标出平面尺寸：
总尺寸——外墙外围尺寸；
轴线尺寸——轴线之间的尺寸，还应标出端轴线外边缘之间的尺寸；
门窗洞口及墙段尺寸——如果洞口之间的墙段被轴线等分，则只需标出墙段的总尺寸，如果墙段未被等分，则应按轴线分别标出；
局部尺寸——包括墙厚尺寸，建筑部的门窗洞口、壁柜、壁龛、通风道、垃圾道等的尺寸。
c. 室外地坪及楼地面标高，楼地面坡度及坡向（阳台、卫生间）。
d. 绘出固定设备。
f. 标出门窗编号（可按各地区标准图集编号），绘出门的开启方向及方式。
g. 绘出楼梯间的踏步、平台、栏杆扶手及上下行方向线。
h. 门洞（无门扇者）、搁板、吊柜等位置及尺寸。
i. 详图索引符号（分三种情况：一是本设计中绘制的详图，二是选用标准图集中的详图，三是本设计中未设计，也无法选择标准图者，画空圈详图索引号，表示该处应有详图。
j. 剖切线及剖面编号。
k. 底层入口平面应画出明沟、散水、踏步、台阶、花台、平台等位置尺寸。
②门窗统计表及技术经济指标
a. 门窗统计表按下表统计
a. 承重墙定位轴线和编号。
b. 标注尺寸：总高尺寸——坡屋顶为室外地坪至檐口底部，平屋顶为室外地坪至女儿墙压顶上表面或檐口上表面；层间尺寸——室外地坪到底层地面、底层地面到各层楼面、楼面到屋顶及檐口处（坡屋顶为顶棚底面）；门窗洞口及洞间墙段尺寸；局部尺寸——指室的门窗洞口及窗台高度、搁板、吊柜、壁龛等高度，如每层相同，则只标一层即可。
c. 标高：包括楼地面、阳台面、室外地坪、檐口上表面、女儿墙压顶上表面、雨棚底面等处标高。
d. 画出室固定设备、装饰以及室外未被剖切部分的投影。
e. 剖面详图索引：如墙身节点、檐口节点、花格等。
f. 标注图名和比例
④立面图（1：100）
a. 房屋两端轴线（按单元组合体编号）。
b. 表示门窗扇的划分（相同的门窗选一樘画出开启方式）。
c.立面上各部分采用的材料、作法（外墙面、窗台、檐口、勒脚、雨蓬、花格、线脚等）及有关说明、详图索引号（如阳台栏杆扶手、花盆、花格等）。
d. 图名（按○～○立面图表示）及比例。
⑤屋顶平面图（1：100）
本次设计采用平屋顶有组织排水，防水作法采用柔性防水或刚性防水，根据南方或北方地区的不同气候特点可考虑采用隔热或保温构造设计，设计要求如下：
a. 屋顶平面图上所有投影线均为细实线。
b. 画出屋面的排水方向、排水坡度及各坡面的分水线。
c. 表示出天沟、檐沟、泛水、出水口及水斗的位置、规格、材料说明或详图索引号。
d. 画出上人孔或出入口、出屋面的管道、烟囱、通风道及女儿墙等的位置、尺寸、材料作法或详图索引号（尽量采用当地标准图集作法）。
f. 标注有关尺寸：各转角部分定位轴线和间距；四周出檐尺寸。
g.标出屋面各部分的标高（一般确定为屋面结构层的上表面）。
h.图名、比例。
⑥构造节点大样与楼梯详图（要求3～4个详图与大样）
a. 详图比例为1：20、1：10、1：50。
b. 大样比例为1：5、1：2、1：1。
c. 应选择与排水、防水、保温或隔热有关的主要节点详图与大样图，图中应正确表示出有关结构构件的位置、形状或建筑部位的构造关系，详细标注尺寸、材料、作法或标高等，并尽可能参考有关图集或资料。
⑦设计说明
五、参考资料
1.资料集编写组.建筑设计资料集（第二版）（3）中国建筑工业,1994
2.朱昌廉主编.别墅建筑设计原理中国建筑工业,1999
3.必瑜主编.房屋建筑学工业大学,2000
4.各地区及全国的别墅方案图集
5.各地区通用的民用建筑配件图
[我的建筑设计之一] 大二别墅设计
这是我大学的第一个课程设计，设计选址在某住宅小区的临湖地块。
1。多层次的开敞空间
包裹在建筑中间的圆柱形向庭院为家庭成员提供半私密的联络感情空间
用以形成与别墅外围互动的区域，鼓励家庭成员与小区其他人员的交流，鼓励居住者与自然的交流。它是外空间之间的过渡区域。
采用一系列的绿化和叠水以及小广场的形式，用以丰富居住者的户外生活
2。树的主题
随着社会压力越来越来，人们逐渐厌恶了钢筋混凝土中的浑浊空气。
他们更期待与自然和绿色的接触。
于是本别墅的功能全部围绕种有一棵大树的庭院展开
居住者从树的生长，开花和落叶的过程中感受大自然四季的变化3。生态方面的粗浅考虑
利用小中庭，抽出房间中的热空气。
屋顶的遮阳棚架，在为建筑遮挡热量的同时，也丰富了建筑的外部形式图1：建筑形式构成分析
图2：鸟瞰图和总平图
图3：临湖透视图
图4：入口处透视图
图5 大二的时候画的正图
方案A
