层次分析模型简介及例题

某物流企业需要采购一台设备，在采购设备时需要从功能、价格与可维护性三个角度进行评价，考虑应用层次分析法对3个不同品牌的设备进行综合分析评价和排序，从中选出能实现物流规划总目标的最优设备，其层次结构如下图所示。

以A 表示系统的总目标，判断层中1B 表示功能，2B 表示价格，3B 表示可维护性。

1C ，2C ，3C 表示备选的3种品牌的设备。

、9分ij a ij =1/a ji ；a ii =1；i ，j=1，2，…，n显然，比值越大，则要素i 的重要度就越高。

2、构建判断矩阵A判断矩阵是层次分析法的基本信息，也是进行权重计算的重要依据。

根据结构模型，将图中各因素两两进行判断与比较，构造判断矩阵：●判断矩阵B A -(即相对于物流系统总目标，判断层各因素相对重要性比较)如表1所示；●判断矩阵C B -1(相对功能，各方案的相对重要性比较)如表2所示； ●判断矩阵C B -2(相对价格，各方案的相对重要性比较)如表3所示； ●判断矩阵C B -3(相对可维护性，各方案的相对重要性比较)如表4所 示。

表1判断矩阵B A -3●求和法1）将判断矩阵A 按列归一化（即列元素之和为1）：b ij =a ij /Σa ij ； 2）将归一化的矩阵按行求和：c i =Σb ij （i=1，2，3….n ）； 3）将c i 归一化：得到特征向量W =（w 1，w 2，…w n ）T ，w i =c i /Σc i ， W 即为A 的特征向量的近似值；4）求特征向量W 对应的最大特征值： ●求根法1）计算判断矩阵A 每行元素乘积的n 次方根；n nj iji aw ∏==1（i=1,2,…,n）2）将i w 归一化，得到∑==ni iii ww w 1；W =（w 1，w 2，…w n ）T 即为A 的特征向量的近似值；3）求特征向量W 对应的最大特征值：(1)判断矩阵B A -的特征根、特征向量与一致性检验 ①计算矩阵B A -的特征向量。

二、AHP 求解 层次分析法（Analytic Hierarchy Process ）是一种定量与定性相结合的多目标决策分析法，将决策者的经验给予量化，这在对目标（因素）结构复杂且缺乏必要数据的情况下较为实用。

（一）、建立递阶层次结构目标层：最优生鲜农产品流通模式。

准则层：方案的影响因素有：1c 自然属性、2c 经济价值、3c 基础设施、5c 政府政策。

方案层：设三个方案分别为：1A 农产品产地一产地批发市场一销地批发市场一消费者、2A 农产品产地一产地批发市场一销地批发市场一农贸市场一消费者、3A 农业合作社一第三方物流企业一超市一消费者(本文假设农产品的生产地和销地不在同一个地区)。

。

图3—1 递阶层次结构（二）、构造判断(成对比较)矩阵所谓判断矩阵昰以矩阵的形式来表述每一层次中各要素相对其上层要素的相对重要程度。

为了使各因素之间进行两两比较得到量化的判断矩阵，引入1～9的标度，见表3—1.目标层：准则层：方案层：表3—1 标度值为了构造判断矩阵，作者对6个专家进行了咨询，根据专家和作者的经验，四个准则下的两两比较矩阵分别为：（三）、层次单排序及其一致性检验层次单排序就是把本层所有要素针对上一层某一要素，排出评比的次序，这种次序以相对的数值大小来表示。

对应于判断矩阵最大特征根λmax的特征向量，经归一化(使向量中各元素之和等于1)后记为W。

W的元素为同一层次因素对于上一层次因素某因素相对重要性的排序权值，这一过程称为层次单排序。

能否确认层次单排序，需要进行一致性检验，所谓一致性检验是指对A确定不一致的允许范围。

a，则λ比n 大的越多，A 的不一致性越严重。

用最大特征值对由于λ连续的依赖于ij应的特征向量作为被比较因素对上层某因素影响程度的权向量，其不一致程度越大，引起的判断误差越大。

因而可以用λ―n数值的大小来衡量 A 的不一致程度。

用一致性指标进行检验：max 1nCI n λ-=-。

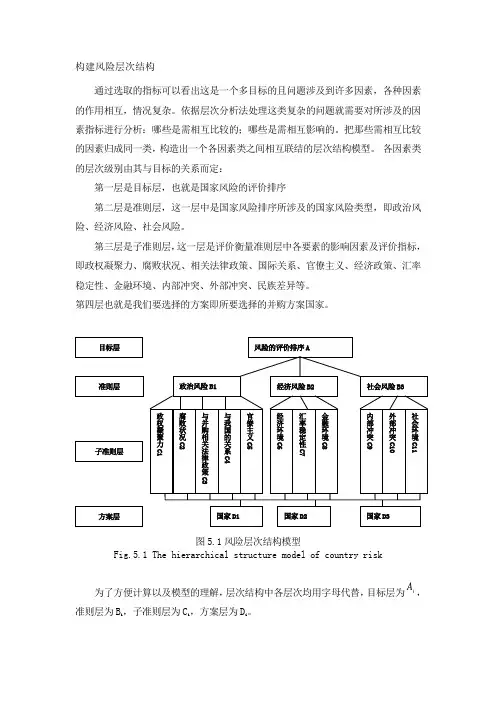

构建风险层次结构通过选取的指标可以看出这是一个多目标的且问题涉及到许多因素，各种因素的作用相互，情况复杂。

依据层次分析法处理这类复杂的问题就需要对所涉及的因素指标进行分析：哪些是需相互比较的；哪些是需相互影响的。

把那些需相互比较的因素归成同一类，构造出一个各因素类之间相互联结的层次结构模型。

各因素类的层次级别由其与目标的关系而定：第一层是目标层，也就是国家风险的评价排序第二层是准则层，这一层中是国家风险排序所涉及的国家风险类型，即政治风险、经济风险、社会风险。

第三层是子准则层，这一层是评价衡量准则层中各要素的影响因素及评价指标，即政权凝聚力、腐败状况、相关法律政策、国际关系、官僚主义、经济政策、汇率稳定性、金融环境、内部冲突、外部冲突、民族差异等。

第四层也就是我们要选择的方案即所要选择的并购方案国家。

图5.1风险层次结构模型Fig.5.1 The hierarchical structure model of country risk为了方便计算以及模型的理解，层次结构中各层次均用字母代替，目标层为iA ，准则层为B i ，子准则层为C i ，方案层为D i 。

5.2.2 重要性程度描述为了将上述复杂的多因素综合比较问题转化为简单的两因素相对比较问题。

首先找出所有两两比较的结果，并且把它们定量化；然后再运用适当的数学方法从所有两两相对比较的结果之中求出多因素综合比较的结果。

进行定性的成对比较时，我们将比较结果分为5种等级：相同、稍强、强、明显强、绝对强并将我们所做出的比较结果应用1～9个数字尺度来进行定量化，比较具体含义及相应数字对应如下表：表5.2 AHP重要程度描述表Table 5.2 Described table of AHP important degree 定性比较结果数字定量因素1相较于因素2具有相同的重要性 1因素1与因素2相比，前者重要性稍强 3因素1与因素2相比，前者重要性强 5因素1与因素2相比，前者重要性明显强7因素1与因素2相比，前者重要性绝对强9因素1与因素2相比，相对重要性处于上述等级之间2、4、6、8（续表5.2）定性比较结果数字定量因素1与因素2相比，后者的重要性要稍强、强、明显强、绝对强于前者1/3、1/5、1/7、1/9例如：在准则层中有三个因素政治风险B1、经济风险B2以及社会风险B3，假设如果政治风险B1相较于经济风险B2在风险中的重要性稍强那么就是B1：B2=3:1也就是3。

二、AHP 求解层次分析法（Analytic Hierarchy Process ）是一种定量与定性相结合的多目标决策分析法，将决策者的经验给予量化，这在对目标（因素）结构复杂且缺乏必要数据的情况下较为实用。

（一）、建立递阶层次结构目标层：最优生鲜农产品流通模式。

准则层：方案的影响因素有：1c 自然属性、2c 经济价值、3c 基础设施、5c 政府政策。

方案层：设三个方案分别为：1A 农产品产地一产地批发市场一销地批发市场一消费者、2A 农产品产地一产地批发市场一销地批发市场一农贸市场一消费者、3A 农业合作社一第三方物流企业一超市一消费者(本文假设农产品的生产地和销地不在同一个地区)。

。

图3—1 递阶层次结构（二）、构造判断(成对比较)矩阵所谓判断矩阵昰以矩阵的形式来表述每一层次中各要素相对其上层要素的相对重要程度。

为了使各因素之间进行两两比较得到量化的判断矩阵，引入1～9的标度，见表3—1.目标层：准则层：方案层：表3—1 标度值为了构造判断矩阵，作者对6个专家进行了咨询，根据专家和作者的经验，四个准则下的两两比较矩阵分别为：（三）、层次单排序及其一致性检验层次单排序就是把本层所有要素针对上一层某一要素，排出评比的次序，这种次序以相对的数值大小来表示。

对应于判断矩阵最大特征根λmax的特征向量，经归一化(使向量中各元素之和等于1)后记为W。

W的元素为同一层次因素对于上一层次因素某因素相对重要性的排序权值，这一过程称为层次单排序。

能否确认层次单排序，需要进行一致性检验，所谓一致性检验是指对A确定不一致的允许范围。

a，则λ比n 大的越多，A 的不一致性越严重。

用最大特征值对由于λ连续的依赖于ij应的特征向量作为被比较因素对上层某因素影响程度的权向量，其不一致程度越大，引起的判断误差越大。

因而可以用λ―n数值的大小来衡量 A 的不一致程度。

用一致性指标进行检验：max 1nCI n λ-=-。

其中max λ是比较矩阵的最大特征值，n 是比较矩阵的阶数。

层次分析法层次分析法是一种解决多目标的复杂问题的定性与定量相结合的决策分析方法。

该方法将定量分析与定性分析结合起来，用决策者的经验判断各衡量目标能否实现的标准之间的相对重要程度，并合理地给出每个决策方案的每个标准的权数，利用权数求出各方案的优劣次序，比较有效地应用于那些难以用定量方法解决的课题。

缺点：（1）层次分析法的主观性太强，模型的搭建，判断矩阵的输入都是决策者的主观判断，往往会因为决策者的考虑不周、顾此失彼而造成失误。

（2）层次分析法模型的内部结构太过理想化，完全分离、彼此独立的层次结构在实践中很难做到。

（5）层次分析法只能从给定的决策方案中去选择，而不能给出新的、更优的策略。

1.模型的应用用于解决多目标的复杂问题的定性与定量相结合的决策分析。

（1）公司选拔人员，（2）旅游地点的选取，（3）产品的购买等，（4）船舶投资决策问题（下载文档），（5）煤矿安全研究，（6）城市灾害应急能力，（7）油库安全性评价，（8）交通安全评价等。

2.步骤①建立层次结构模型首先明确决策目标，再将各个因素按不同的属性从上至下搭建出一个有层次的结构模型，模型如下图所示。

目标层目标层：表示解决问题的目的，即层次分析要达到的总目标。

通常只有一个总目标。

准则层：表示采取某种措施、政策、方案等实现预定总目标所涉及的中间环节。

方案层：表示将选用的解决问题的各种措施、政策、方案等。

通常有几个方案可选。

（1）任一元素属于且仅属于一个层次；任一元素仅受相邻的上层元素的支配，并不是任一元素与下层元素都有联系；（2）虽然对准则层中每层元素数目没有明确限制，但通常情况下每层元素数最好不要超过9个。

这是因为，心理学研究表明，只有一组事物在9个以内，普通人对其属性进行判别时才较为清楚。

当同一层次元素数多于9个时，决策者对两两重要性判断可能会出现逻辑错误的概率加大，此时可以通过增加层数，来减少同一层的元素数。

②构造判断（成对比较）矩阵以任意一个上一层的元素为准则，对其支配的下层各因素之间进行两两比较。

二、求解层次分析法（）是一种定量与定性相结合的多目标决策分析法，将决策者的经验给予量化，这在对目标（因素）结构复杂且缺乏必要数据的情况下较为实用。

（一）、建立递阶层次结构目标层：最优生鲜农产品流通模式。

准则层：方案的影响因素有：c自然属性、2c经济价值、3c基础1设施、c政府政策。

5方案层：设三个方案分别为：A农产品产地一产地批发市场一销1地批发市场一消费者、A农产品产地一产地批发市场一销地批发2市场一农贸市场一消费者、A农业合作社一第三方物流企业一超3市一消费者(本文假设农产品的生产地和销地不在同一个地区)。

图3—1 递阶层次结构（二）、构造判断(成对比较)矩阵所谓判断矩阵昰以矩阵的形式来表述每一层次中各要素相对其上层要素的相对重要程度。

为了使各因素之间进行两两比较得到量化的判断矩阵，引入1～9的标度，见表3—1.表3—1 标度值目标准则方案为了构造判断矩阵，作者对6个专家进行了咨询，根据专家和作者的经验，四个准则下的两两比较矩阵分别为：（三）、层次单排序及其一致性检验层次单排序就是把本层所有要素针对上一层某一要素，排出评比的次序，这种次序以相对的数值大小来表示。

对应于判断矩阵最大特征根λ的特征向量，经归一化(使向量中各元素之和等于1)后记为W 。

W 的元素为同一层次因素对于上一层次因素某因素相对重要性的排序权值，这一过程称为层次单排序。

能否确认层次单排序，需要进行一致性检验，所谓一致性检验是指对A 确定不一致的允许范围。

由于λ 连续的依赖于ij a ，则λ 比n 大的越多，A 的不一致性越严重。

用最大特征值对应的特征向量作为被比较因素对上层某因素影响程度的权向量，其不一致程度越大，引起的判断误差越大。

因而可以用 λ―n 数值的大小来衡量 A 的不一致程度。

用一致性指标进行检验：max 1nCI n λ-=-。

其中max λ是比较矩阵的最大特征值，n 是比较矩阵的阶数。

CI 的值越小，判断矩阵越接近于完全一致。

层次分析法步骤与实例1 层次分析法的思想：将所有要分析的问题层次化;根据问题的性质和所要到达的总目标,将问题分为不同的组成因素，并按照这些因素间的关联影响即其隶属关系,将因素按不同层次聚集组合，形成一个多层次分析结构模型;最后,对问题进行优劣比较排序．2 次分析法的步骤：3 以一个具体案例进行说明：【案例分析】市政工程项目建设决策:层次分析法问题提出市政部门管理人员需要对修建一项市政工程项目进行决策，可选择的方案是修建通往旅游区的高速路（简称建高速路）或修建城区地铁（简称建地铁）。

除了考虑经济效益外,还要考虑社会效益、环境效益等因素，即是多准则决策问题，考虑运用层次分析法解决。

【案例分析】市政工程项目进行决策：建立递阶层次结构 在市政工程项目决策问题中，市政管理人员希望通过选择不同的市政工程项目，使综合效益最高，即决策目标是“合理建设市政工程,使综合效益最高".为了实现这一目标，需要考虑的主要准则有三个，即经济效益、社会效益和环境效益。

但问题绝不这么简单。

通过深入思考，决策人员认为还必须考虑直接经济效益、间接经济效益、方便日常出行、方便假日出行、减少环境污染、改善城市面貌等因素(准则），从相互关系上分析，这些因素隶属于主要准则,因此放在下一层次考虑，并且分属于不同准则。

假设本问题只考虑这些准则，接下来需要明确为了实现决策目标、在上述准则下可以有哪些方案。

根据题中所述，本问题有两个解决方案,即建高速路或建地铁，这两个因素作为措施层元素放在递阶层次结构的最下层.很明显,这两个方案于所有准则都相关。

将各个层次的因素按其上下关系摆放好位置，并将它们之间的关系用连线连接起来。

同时,为了方便后面的定量表示,一般从上到下用A 、B 、C 、Ｄ。

代表不同层次，同一层次从左到右用１、２、3、4。

.。

代表不同因素。

这样构成的递阶层次结构如下图。

目标层A准则层B准则层C措施层D图1 递阶层次结构示意图2.构造判断矩阵(成对比较阵）并赋值根据递阶层次结构就能很容易地构造判断矩阵。

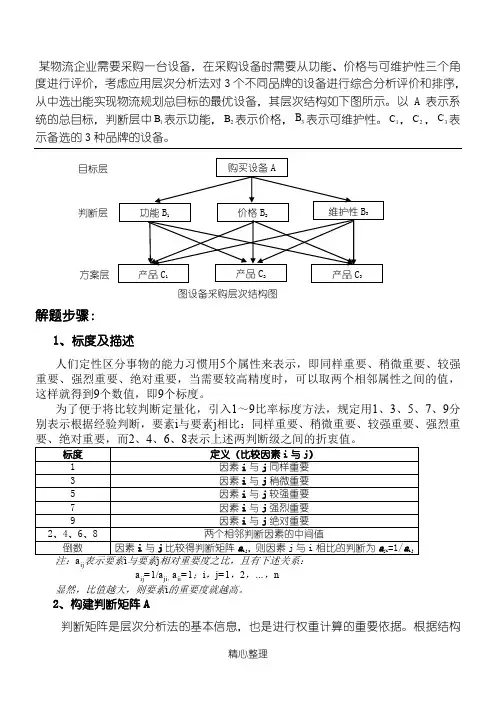

某物流企业需要采购一台设备，在采购设备时需要从功能、价格与可维护性三个角度进行评价，考虑应用层次分析法对3个不同品牌的设备进行综合分析评价和排序，从中选出能实现物流规划总目标的最优设备，其层次结构如下图所示。

以A 表示系统的总目标，判断层中1B 表示功能，2B 表示价格，3B 表示可维护性。

1C ，2C ，3C 表示备选的3种品牌的设备。

解题步骤：1、标度及描述人们定性区分事物的能力习惯用5个属性来表示，即同样重要、稍微重要、较强重要、强烈重要、绝对重要，当需要较高精度时，可以取两个相邻属性之间的值，这样就得到9个数值，即9个标度。

为了便于将比较判断定量化，引入1～9比率标度方法，规定用1、3、5、7、9分别表示根据经验判断，要素i 与要素j 相比：同样重要、稍微重要、较强重要、强烈重要、绝对重要，而2、4、6、8表示上述两判断级之间的折衷值。

注：a ij 表示要素i 与要素j 相对重要度之比，且有下述关系：a ij =1/a ji ；a ii =1； i ，j=1，2，…，n显然，比值越大，则要素i 的重要度就越高。

目标层判断层方案层 图 设备采购层次结构图2、构建判断矩阵A判断矩阵是层次分析法的基本信息，也是进行权重计算的重要依据。

根据结构模型，将图中各因素两两进行判断与比较，构造判断矩阵：●判断矩阵B A -(即相对于物流系统总目标，判断层各因素相对重要性比较)如表1所示；●判断矩阵C B -1(相对功能，各方案的相对重要性比较)如表2所示； ●判断矩阵C B -2(相对价格，各方案的相对重要性比较)如表3所示； ●判断矩阵C B -3(相对可维护性，各方案的相对重要性比较)如表4所 示。

1B A -C B -14C B -33、计算各判断矩阵的特征值、特征向量及一致性检验指标一般来讲，在AHP 法中计算判断矩阵的最大特征值与特征向量，必不需要较高的精度，用求和法或求根法可以计算特征值的近似值。

层次分析法步骤与实例1 层次分析法的思想：将所有要分析的问题层次化；根据问题的性质和所要到达的总目标，将问题分为不同的组成因素，并按照这些因素间的关联影响即其隶属关系，将因素按不同层次聚集组合，形成一个多层次分析结构模型；最后，对问题进行优劣比较排序.2 次分析法的步骤：3 以一个具体案例进行说明：【案例分析】市政工程项目建设决策：层次分析法问题提出市政部门管理人员需要对修建一项市政工程项目进行决策，可选择的方案是修建通往旅游区的高速路（简称建高速路）或修建城区地铁（简称建地铁）。

除了考虑经济效益外，还要考虑社会效益、环境效益等因素，即是多准则决策问题，考虑运用层次分析法解决。

【案例分析】市政工程项目进行决策：建立递阶层次结构 在市政工程项目决策问题中，市政管理人员希望通过选择不同的市政工程项目，使综合效益最高，即决策目标是“合理建设市政工程，使综合效益最高”。

为了实现这一目标，需要考虑的主要准则有三个，即经济效益、社会效益和环境效益。

但问题绝不这么简单。

通过深入思考，决策人员认为还必须考虑直接经济效益、间接经济效益、方便日常出行、方便假日出行、减少环境污染、改善城市面貌等因素（准则），从相互关系上分析，这些因素隶属于主要准则，因此放在下一层次考虑，并且分属于不同准则。

假设本问题只考虑这些准则，接下来需要明确为了实现决策目标、在上述准则下可以有哪些方案。

根据题中所述，本问题有两个解决方案，即建高速路或建地铁，这两个因素作为措施层元素放在递阶层次结构的最下层。

很明显，这两个方案于所有准则都相关。

将各个层次的因素按其上下关系摆放好位置，并将它们之间的关系用连线连接起来。

同时，为了方便后面的定量表示，一般从上到下用A 、B 、C 、D 。

代表不同层次，同一层次从左到右用1、2、3、4。

代表不同因素。

这样构成的递阶层次结构如下图。

目标层A准则层B准则层C措施层D图1 递阶层次结构示意图2.构造判断矩阵（成对比较阵）并赋值根据递阶层次结构就能很容易地构造判断矩阵。

层次分析法一. 层次分析模型和一般步骤二. 建立层次结构模型三. 构造成对比较矩阵四. 作一致性检验五. 层次总排序及决策一. 层次分析模型和一般步骤层次分析法是一种定性与定量分析相结合的多因素决策分析方法。

这种方法将决策者的经验判断给于数量化，在目标因素结构复杂且缺乏必要数据的情况下使用更为方便，因而在实践中得到广泛应用。

层次分析的四个基本步骤：（1）在确定决策的目标后，对影响目标决策的因素进行分类，建立一个多层次结构；（2）比较同一层次中各因素关于上一层次的同一个因素的相对重要性，构造成对比较矩阵；（3）通过计算，检验成对比较矩阵的一致性，必要时对成对比较矩阵进行修改，以达到可以接受的一致性；（4）在符合一致性检验的前提下，计算与成对比较矩阵最大特征值相对应的特征向量，确定每个因素对上一层次该因素的权重；计算各因素对于系统目标的总排序权重并进行决策。

二. 建立层次结构模型将问题包含的因素分层：最高层（解决问题的目的）；中间层（实现总目标而采取的各种措施、必须考虑的准则等，也可称策略层、约束层、准则层等）；最低层（用于解决问题的各种措施、方案等）。

把各种所要考虑的因素放在适当的层次内，用层次结构图清晰地表达这些因素的关系。

〔例1〕购物模型某一个顾客选购电视机时，对市场正在出售的四种电视机考虑了八项准则作为评估依据，建立层次分析模型如下：〔例2〕选拔干部模型对三个干部候选人按选拔干部的五个标准：品德、才能、资历、年龄和群众关系，构成如下层次分析模型：〔例3〕评选优秀学校某地区有三个学校，现在要全面考察评出一个优秀学校。

主要考虑以下几个 因素： (1) 教师队伍(包括平均学历和年龄结构) (2) 教学设施(3) 教学工作(包括课堂教学，课外活动，统考成绩和教学管理) (4) 文体活动自己动手将这些因素分层构成层次分析模型。

三.构造成对比较矩阵比较第i 个元素与第j 个元素相对上一层某个因素的重要性时，使用数量化的相对选眄电观机詹点A康诂权重丄匚来描述。
