小区无线网络视频监控系统解决方案(无线网桥组网)知识讲解

无线网络视频监控解决方案无线网络视频监控系统将网络视频服务器与监控中心之间通过无线网桥进行数据传送，实现实时的远程图像传送和远程监控的目的。

监控中心可以任意调看一台或多台监控设备采集的现场实时图像。

网络视频服务器可根据线路速率及监控需要来调整图像质量和传送速率。

另外也可以通过网络对它进行远程设置和控制云台、镜头等。

系统组成无线监控系统主要由；无线网桥、天线、避雷、防水、视频服务器、摄像机、室外云台、室外解码器、护罩等组成。

系统优势1、综合成本低，只需一次性投资，无须挖沟埋管，特别适合室外距离较远及已装修好的场合；在许多情况下，用户往往由于受到地理环境和工作内容的限制，例如山地、港口和开阔地等特殊地理环境，对有线网络、有线传输的布线工程带来极大的不便，采用有线的施工周期将很长，甚至根本无法实现。

这时，采用无线网可以摆脱线缆的束缚，有安装周期短、维护方便、扩容能力强，迅速收回成本的优点。

2、组网灵活，可扩展性好，即插即用，网络管理人员可以迅速将新的监控点加入到现有网络中，不需要为新建传输铺设网络、增加设备，轻而易举地实现远程视频监控。

3、维护费用低，无线网络维护由网络提供商维护，前端设备是即插即用、免维护系统。

4、系统功能强大、利用灵活、全数字化录像方便于保存和检索。

根据监控中心存储空间的大小、图像采集的尺寸、质量和频率，可记录长达几小时到几个月的录像数据。

用户可对记录下来的录像数据进行播放、定位及快放、慢放等操作。

5、在网络中的每一台计算机，只要安装了客户端的软件或通过IE浏览器，赋予不同级别的用户不同的权限，所有用户只能在授权范围内进行操作。

6、监控人员可任意控制和观察某一摄像头采集的实时动态图象场景，远程调节摄像头的焦距、光圈、景深，控制云台全方位单步微调或连续快调。

7、多画面显示、双向通话：监控中心显示屏的画面可单画面，多画面循环显示，也可手动单画面显示切换，并可与监控点控制室双向通话或监听。

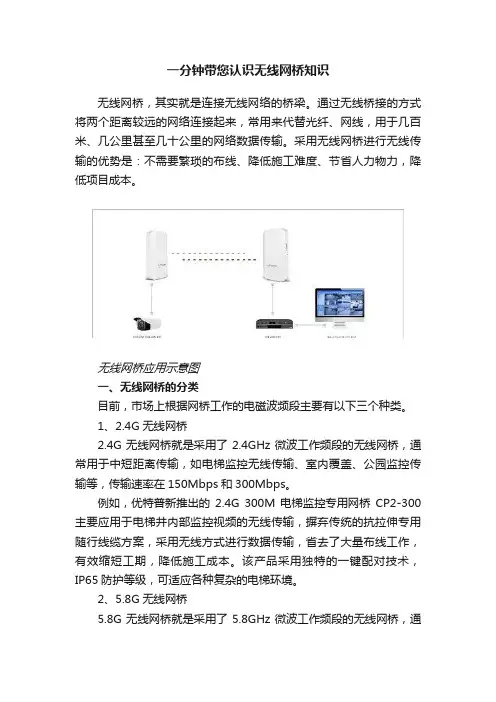

一分钟带您认识无线网桥知识无线网桥，其实就是连接无线网络的桥梁。

通过无线桥接的方式将两个距离较远的网络连接起来，常用来代替光纤、网线，用于几百米、几公里甚至几十公里的网络数据传输。

采用无线网桥进行无线传输的优势是：不需要繁琐的布线、降低施工难度、节省人力物力，降低项目成本。

无线网桥应用示意图一、无线网桥的分类目前，市场上根据网桥工作的电磁波频段主要有以下三个种类。

1、2.4G无线网桥2.4G无线网桥就是采用了2.4GHz微波工作频段的无线网桥，通常用于中短距离传输，如电梯监控无线传输、室内覆盖、公园监控传输等，传输速率在150Mbps和300Mbps。

例如，优特普新推出的2.4G 300M电梯监控专用网桥CP2-300主要应用于电梯井内部监控视频的无线传输，摒弃传统的抗拉伸专用随行线缆方案，采用无线方式进行数据传输，省去了大量布线工作，有效缩短工期，降低施工成本。

该产品采用独特的一键配对技术，IP65防护等级，可适应各种复杂的电梯环境。

2、5.8G无线网桥5.8G无线网桥就是采用了5.8GHz微波工作频段的无线网桥，通常用于中远距离的传输，具有传输距离远、抗干扰力强等特点。

5.8G 微波频段跟2.4G微波频段一样，都是免申请无线执照频段。

优特普新推出的5.8G 300M室外监控专用网桥CP5-300采用11n 技术，最多可提供高达300Mbps的无线传输速率，传输距离可达3-5公里。

产品采用工业级防水防尘塑胶壳的外观设计，轻松适应户外各种恶劣环境。

内置14dBi双激化板状天线，大大增强了无线传输性能及稳定性。

该产品广泛应用于中短距离的视频传输及数据传输，如：景区、工厂、码头、工地、停车场无线监控等。

3、双频网桥双频网桥是采用了2.4G和5.8G微波双工作频段，具有传输距离远，传输速率高等特点。

根据不同设计，双频网桥传输速率在600Mbps到1800Mbps不等，一般用在对传输带宽要求较高的场合。

小区无线网络视频监控系统解决方案无线网桥组网修订版随着科技的不断进步，无线网络视频监控系统已经成为小区安全管理中必不可少的一部分。

传统的有线网络视频监控系统在布线和维护上都存在一定的局限性，而无线网络视频监控系统则能够克服这些问题，并且更加灵活和便捷。

本文将为您介绍一种针对小区无线网络视频监控系统的解决方案，即无线网桥组网修订版。

一、方案概述本方案主要通过无线网桥组网的方式来搭建小区无线网络视频监控系统。

无线网桥可以将无线网络信号转换为有线信号并进行传输，从而在无需布线的情况下宽带信号的实现远距离传输。

同时，可以通过部署多个无线网桥实现小区各个角落的全面覆盖。

二、方案设计1.硬件设备选择：（1）主控设备：选择一款功能全面、性能稳定的无线网络视频监控主控设备。

主控设备需要具备视频录制、存储、远程查看等功能。

（2）无线网桥设备：选择一款无线网桥设备，具备强大的无线信号接收和转发能力，并支持多种网络传输协议。

（3）摄像机设备：根据实际需求选择合适的摄像机设备，如高清摄像机、红外摄像机等。

（4）存储设备：选择一款高容量的硬盘存储设备，用于存储监控视频。

（5）显示设备：选择一款高分辨率的显示设备，用于查看监控视频。

2.网络拓扑结构设计：（1）无线网桥组网：根据小区的地理情况和布局，将多个无线网桥设备进行合理的部署和设置，形成一个无线网桥组网。

为了保证网络信号的稳定性和覆盖面积，建议在小区各个重要位置设置无线网桥设备。

（2）主控设备连接：将主控设备通过网线连接至无线网桥设备，实现无线网络视频监控系统的搭建。

3.系统配置与管理：（1）主控设备设置：根据实际需求，对主控设备进行配置，包括网络设置、存储设置、视频录制和远程查看设置等。

（2）摄像机设置：对摄像机设备进行配置，包括视频画质、录制模式和运动侦测等参数的设置。

（3）无线网桥设置：对无线网桥设备进行配置，包括网络设置、网络传输协议和无线信号强度等参数的设置。

小区无线覆盖监控系统方案随着社会的发展，小区的管理和安全问题变得越来越重要。

为了加强小区的安全管理，提高居民的生活质量，建立一套可靠的无线覆盖监控系统变得非常必要。

1.系统概述为了实现小区的全方位监控，可以采用无线覆盖监控系统。

该系统主要包括：监控中心、摄像头、传感器、无线路由器、服务器和手机应用等组成。

2.系统功能2.1视频监控功能通过布置在小区各个关键区域的摄像头，实现对小区内的居民和物品的监控。

居民可以实时观看监控画面，了解小区的实时情况。

2.2安防报警功能系统可以通过传感器检测小区内的异常情况，如入侵、火灾等，在发现异常情况时，自动向监控中心发送报警信息。

2.3门禁管理功能将门禁系统与无线监控系统相结合，实现对小区的门禁管理。

通过居民的手机绑定门禁设备，居民可以通过手机进行开关门操作，确保小区的安全。

2.4信息发布功能通过系统的信息发布功能，可以向居民发送通知和重要信息，例如活动通知、告示等，提高居民的参与度和对小区管理的了解。

2.5数据存储和分析功能系统可以将监控数据和报警信息进行存储和分析，以便于后续的调查和处理。

3.系统设计3.1系统结构系统主要由监控中心、摄像头、传感器、无线路由器和服务器等组成。

监控中心作为系统的核心，接收和处理来自摄像头和传感器的信息，同时将信息发送给服务器。

摄像头和传感器负责监控小区的情况，并将数据发送给监控中心。

无线路由器负责提供无线网络覆盖，服务器负责数据的存储和处理。

3.2系统布置摄像头和传感器需要布置在小区的关键位置，如入口、楼梯间、公共区域等。

无线路由器要考虑到小区的无线信号覆盖范围，以确保全小区的居民都能够连接到无线网络。

服务器可以布置在小区内或外的安全地方，方便数据的存储和管理。

3.3系统管理系统需要由专门的人员进行管理和维护。

监控中心负责监控小区内的情况，及时处理报警信息。

服务器负责数据的存储和分析。

摄像头和传感器需要定期检查和维护，以确保其正常运行。

无线远程监控，数字无线监控无线网桥介绍有时也被用来连接两个或多个相距较远的LAN。

比如，某个公司分布在多个城市中，该公司在每个城市中均有一个本地的LAN，最理想的情况就是所有的LAN均连接起来，整个系统就像一个大型的LAN一样。

该目标可通过下述方法实现：每个LAN中均设置一个网桥，并且用点到点的连接（比如租用电话公司的电话线）将它们两个两个地连接起来。

点到点连线可采用各种不同的协议。

办法之一就是选用某种标准的点到点数据链路协议，将完整的MAC帧加到有效载荷中。

如果所有的LAN均相同，这种办法的效果最好，它的唯一问题就是必须将帧送到正确的LAN中。

另一种办法是在源网桥中去掉MAC 的头部和尾部，并把剩下的部分加到点到点协议的有效载荷中，然后在目的网桥中产生新的头部和尾部。

它的缺点是到达目的主机的校验和并非是源主机所计算的校验和，因此网桥存储器中某位损坏所产生的错误可能不会被检测到。

深圳市莱安科技有限公司联系人：陈莉地址：深圳市南山区西丽北路80号四楼产品咨询热线:5手机:E-mail官方网站:无线网桥的基本工作原理数据链路层互联的设备是网桥(bridge),在网络互联中它起到数据接收、地址过滤与数据转发的作用，用来实现多个网络系统之间的数据交换。

无线网桥的基本特征1.网桥在数据链路层上实现局域网互连；2.网桥能够互连两个采用不同数据链路层协议、不同传输介质与不同传输速率的网络；3.网桥以接收、存储、地址过滤与转发的方式实现互连的网络之间的通信；4.网桥需要互连的网络在数据链路层以上采用相同的协议；5.网桥可以分隔两个网络之间的广播通信量，有利于改善互连网络的性能与安全性。

网桥的基本分类网桥按照其路由表的建立方法分为两类--透明网桥（transparent bridge）--源路选网桥（source routing bridge）透明网桥的主要特点透明网桥由各个网桥自己来决定路由选择，局域网上的各结点不负责路由选择，网桥对于互连局域网的各结点来说是“透明”的；透明网桥一般用在两个使用同样的MAC层协议的网段之间的互连。

楼内无线监控组网方案1. 简介楼内无线监控组网方案是一种利用无线网络技术实现楼内监控设备联网的解决方案。

通过将各个监控设备连接到无线网络，可以实现监控数据的实时传输、远程监控和管理。

本文档将详细介绍楼内无线监控组网的原理、硬件设备选型和网络配置。

2. 组网原理楼内无线监控组网方案的组网原理包括以下几个方面：2.1 无线网络架构楼内无线监控组网采用无线局域网（Wireless Local Area Network，简称WLAN）技术实现。

无线网络由一个或多个无线访问点（Access Point，简称 AP）组成，每个无线访问点充当设备连接Wi-Fi网络的接入点。

监控设备通过与无线访问点建立连接，实现无线网络的接入和数据传输。

2.2 设备连接方式监控设备可以通过有线或无线方式连接到无线网络。

有线连接方式需要使用无线转有线转换器，将监控设备的有线接口转换为无线信号。

无线连接方式则直接连接到无线网络，不需要额外的有线转换设备。

2.3 网络安全性为了确保无线网络的安全性，楼内无线监控组网方案采用以下网络安全措施：•为无线网络设置密码，只允许授权用户接入。

•使用无线隔离功能，防止未授权用户之间的通信。

3. 硬件设备选型在实施楼内无线监控组网方案之前，需要选择适合的硬件设备。

以下是硬件设备的选型建议：3.1 无线访问点选型选择支持802.11ac或更高版本的无线访问点，以获得更高的无线传输速率和更大的覆盖范围。

同时考虑无线访问点的安全性能和稳定性，选择有信誉和经验的厂商的产品。

3.2 监控设备选型根据具体的监控需求选择合适的监控设备，包括摄像头、传感器等。

考虑设备的图像分辨率、传输协议、存储能力等因素，并确保设备兼容无线网络。

3.3 有线转无线转换器选型（如有需要）如果需要使用有线转无线转换器连接有线监控设备到无线网络，选择支持合适无线网络协议的转换器，并确保转换器与监控设备兼容。

4. 网络配置楼内无线监控组网方案的网络配置包括以下几个步骤：4.1 配置无线访问点在无线访问点上设置无线网络名称（SSID）和密码，以及网络加密方式。

小区无线网络视频监控系统解决方案无线网桥组网修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】智能小区无线网络视频监控系统解决方案（无线网桥组网）1、项目概述随着网络技术的发展，人们的信息通讯的要求也越来越高。

要求重新布设数据线缆，不仅增大施工难度，造成房屋及周边环境结构的破坏，而且也会浪费资金，特别是相对偏远的区域，如果布设数据线缆，将大大增加投入成本。

为了解决了这一问题，无线视频传输技术得到了飞速的发展，尤其是基于微波技术的无线网桥传输网络开始广泛应用于各种场合，它提供了一种基于标准的、能满足未来发展需求的信息高速公路通道。

其作为有线传输的补充及延伸，其优势特点逐渐显现出来。

它既实现本地用户之间的数据交换和传输，也能使用户通过无线设备与外部数据网络相连接，实现远程视频监控。

本项目为一个小区的视频监控系统，由于是旧小区的视频监控系统改造，原有的监控系统使用年限比较长，线路老化，总出问题，前端的摄像机也该淘汰更换新设备了，相当于从新安装一套视频监控系统，监控室设置在物业办公楼一层，要求对小区的出入口、停车场、主要道路、周界及中心花园做到实时监控并存储，存储时间在一个月以上，以备日后查询资料。

2、设计思路此项目为一小区的视频监控系统改造项目，楼层都不是很高。

原有线路损坏不能使用，又没有预先设计地下弱电管道，从新架空施工难度比较多，并且影响小区的整体外观，因此选用无线视频传输为最佳方案。

前端的视频采集设备根据监控点位的具体情况，选择不同的摄像机，包括30米/50米红外一体摄像机、红外高速球、看车牌专用摄像机等设备，从而保证监控的角度、范围满足客户的时间需求。

为方便施工，节约成本，采用就近取电。

前端的视频信号通过视频编码器转换成网络信号后，通过无线网络将视频信号传回到监控室，接入监控室局域网，通过安装一定数量硬盘的网络磁盘阵列进行视频资料的实时存储，通过计算机和显示器输出显示前端的实时画面。

一、利用无线网桥搭建监控视频系统【目的】1、通过局域网从B点看到A点的实时监控视频（高清）2、能远程登录查看A或B的实时监控视频1、A和B之间距离大概50-80米，经多种方案比较，最后决定采用无线网桥搭建一个局域网来实现。

2、淘宝上卖的无线网桥价格一般都在300元左右一个的价格，本着省钱的原则，我挑了一款最便宜的，125元/只，使用了一个多月了，除了中间换了一个POE电源外，其它一切正常。

3、虽然有店家的比较详细的教程，到真正安装调试的时候，还是出现了不少问题，差点就把AP 给退回去了，我也算是个电脑玩得挺溜的啦，这玩意，第一次没人指导，真是蛮复杂的。

光看那些参数就觉得头晕~产品主要参数•网络标准：IEEE802.11b/g频率范围：2.3-2.4G（一般民用设备工作在2.4G频段，设置到2.3G频段可以避开频道干扰，有效提高网络安全性）信道数：34数据传输：54M水平、垂直面波瓣宽度：30°、28°传输距离：稳定1-3公里•电源模式：poe供电防水，防晒，防风安装方式：夹码抱杆功耗：最大10W环境标准:工作温度:-20℃-60℃、工作湿度:10%-90%•网桥尺寸：210*180*50mm•网桥重量：1.5KG1、如上图接好网线，先接台PC对AP设置参数。

2、登录192.168.1.20用户名/密码：ubnt 国家代码：Compliance Test3、system --language：中文（简体）重启4、Advanced--速率算法：EWMA抗扰性：打勾，已启用天线设置：自适应上述三项设置好后，更改--应用5、Network--网络模式：网桥IP地址：192.168.1.20网关IP：192.168.1.1上述三项设置好后，更改--应用6、Link Setup--无线模式：接入点SSID：bjminsu信道：237-2312 MHz输出功率：20 dBm安全：WPA2WPA预共享密码：yu*上述三项设置好后，更改--应用1、如上图接好网线。

无线网桥知识了解多少？值得收藏学习！前言智能化弱电项目中无线网桥的应用场景较多，在一些矿山、水库、河流、电梯等场景，很多时候不方便布线或者实施布线成本非常高，可以采用无线网桥作为摄像头数据传输工具，不但可以大大缩短实施工期，节约工程成本，而且安装维护简单方便。

正文1、无线网桥组网方式无线网桥的组网方式主要有点对点，点对多点和中继3种模式。

①点对点模式点对点模式在平时无线监控系统中应用最多，中间没有障碍物，且区域的摄像头数量比较固定，通过在无线网桥发射端周边接入交换机，交换机可以把周边100米范围内的摄像头汇聚在一起，然后通过无线网桥，把摄像头的数据传输到机房的NVR中。

点对点模式②点对多点模式点对多点模式的组网主要应用于多个区域均有摄像头，需要一个接入点对应多个发射点，海康威视的网桥一般是一个接入点最多匹配6个发射点，发射点连接交换机，然后摄像头通过连接交换机，把摄像头的数据传输到监控中心的NVR中。

点对多点③中继模式中继组网，主要是为了绕开中间障碍物或者是扩大无线网桥传输距离，中继点的网桥通过网线直连lan口，然后在进行网桥中继配置，最后將摄像头的数据传输的监控机房。

中继传输2、无线网桥带机量①无线网桥的实际带宽现在无线网桥常用的无线协议主要有2种分别是802.11n和802.11ac协议。

80211n标准网桥的实际带宽为40Mbps，802.11ac标准的网桥实际带宽为80Mbps。

②网桥带机量计算主流的摄像头编码技术主要有H.264和H.265两种。

一般130W像素的摄像头码流为2M，200W像素的摄像头码流为4M，300W像素的摄像头码流为6M；H.265编码的摄像头的码流为H.264编码的摄像头码流的一半，常用的200W像素的摄像头码流为2M，300W像素的摄像头码流为3M。

通过无线网桥的实际带宽计算可得知802.11n协议的无线网桥最大支持10路2-4M码流的摄像头传输，即理论上可支持10路200w至400w像素H.265编码的摄像头；802.11ac协议最大支持20路2-4Mbps码流的摄像头传输，即理论上可支持20路200w至400W像素H.265编码的摄像头。

小区及工厂监控网桥方案一.系统概述随着社会经济的发展,中小企业普遍有公司规模偏小和成长迅速两个特点。

因此全国各地工业大楼和工业园区的建设发展迅速,中小企业构建IP视频监控解决方案时,一般投入资金较少,对投资回报率、实施周期以及方案实施效果十分看重；同时对构建系统能否适应企业高速发展，使其投资得到长期保障也非常关心。

从具体实施来看，首先中小企业需要性价比适中的产品，能够提供高品质的视频监控效果，与现有网络进行无缝连接。

实现低实施成本和高附加价值是中小企业选择无线视频监控解决方案的重要原则。

其次，中小企业需要对应用过程进行即时、迅速、智能化的集中管理。

另外，方案需要适应中小企业的长期发展需要，随着企业的不断发展进行灵活扩展，以避免重复投资或者维护扩展费用过高。

二．需求分析1. 工业大楼无线监控难点在于楼层高、障碍物多，可通过无线网桥中继模式，将信号转发实现大楼无盲点实时监控，解决布线难等问题。

2. 通过构建一套视频监控报警系统保障人身及财产安全，对公司进出口及重要区域实时监控，防止不法分子入侵并实施盗窃，抢劫等非法活动，保障公司员工的生命财产安全。

3. 充分利用互联网将视频监控通过云平台实现移动用户远程监控三、无线监控系统拓朴图四、系统设计1.视频监控防范系统方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则，并综合考虑施工、维护及操作因素，为今后的发展、扩建、改造等因素留有扩充的余地。

保证系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。

前端视频采集部分：在公司的进出口、前台大厅、走廊、员工办公区及财务室等区域安装高清摄像机。

2.后端管理部分：在公司老板办公室用一台平台管理服务器（内含集中管理模块、流媒体储存模块、解码显示模块、转发服务模块）。

四台电信级监视器作为终端显示。

3.系统传输部分：公司已拥有较好的网络建设，为了降低成本、减少网络布线。

在已有的网络基础上，接入视频监控系统。

无线网桥的无线监控解决方案一、通过无线网桥搭建无线网络采用无线网桥和无线AP来实现远程无线信息传输。

两点之间(如总部和分支机构、网络中心和小区等)建立通信连接。

根据客户的需求和实际勘查的状况，有以下几种传输方式：1.AB两点之间可视；没有障碍物阻挡；无电磁干扰，或干扰小；AB两点之间距离符合网桥设备通讯距离的要求。

可采用点对点方式直接传输：A大楼放置一台无线网桥，顶部放置一面定向天线；B大楼同样放置一台无线网桥，顶部放置一面定向天线。

两地的无线网桥分别通过馈线与本地天线连接后，两点的无线通讯可迅速搭建起来。

无线网桥分别通过超五类双绞线连接各地的网络交换机。

这样两处的网络即可连为一体。

2.AB两点之间不可视，但两者之间可以通过一座C楼间接可视。

并且AC两点，BC两点之间满足网桥设备通讯的要求。

我们采用中继方式，C楼作为中继点。

AB各放置无线网桥和定向天线。

C点可选方式有：放置一台网桥和一面全向天线，这种方式适合对传输带宽要求不高，距离较近的情况；放置两台网桥和两面定向天线，这种方式优点在于：传输距离远，信号强，带宽和传输质量有保证。

3.A点,B点之间不可视，但两者之间间距较近，仅几公里，且两者之间有多座建筑物。

根据实际情况，可采用信号反射方案，将A点B点互连。

AB点分别放置无线网桥，定向天线。

定向天线A发射的微波信号通过CD两座建筑反射后与定向天线B建立起通信。

4.在总公司建立无线网桥，在每个分支机构再建立无线网桥来搭建无线网络。

二、手持终端和无线网络通讯1.远程无线网桥和无线AP通过交换机连接2.支持WIFI通讯协议的手持终端通过无线AP接入无线网络（无线AP接入点的有效通讯距离300米-500米），实现和远程计算机中心的通讯联络3.无线手持终端可以在无线AP信号覆盖范围内漫游作业三、无线网络拓扑图欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

城市小区无线监控及回传解决方案一、无线监控及回传方案1.1 方案设计根据城市小区视频监控和回传的具体需求，经过详细分析，我们提供以下方案设计：需要在市区内对某一区域的小区进行视频监控，监控的区域在5km半径范围内。

设计将小区无线系统分为无线监控接入和无线网络回传两部分。

无线监控部分共有10个监控点，每个监控点的带宽需要2Mbps。

在监控点附近需要找一个制高点，制高点和摄像头之间利用无线网桥进行连接。

将WCPE架设在摄像头附近的制高点上，通过有线方式接收到网桥传来的视频信号，实现无线监控接入部分。

无线回传部分由WPCE将收到的视频信号，通过无线的方式回传给中心点的WAVION基站。

中心点的WAVION基站实现视频汇聚，可以通过网线或者光纤连接机房交换机，从而将汇聚的信号传送给监控中心。

设计共使用1台WBS-5800 Wi-Fi全向基站完成城市小区无线监控接入和无线回传。

同时，使用10对BHM5网桥作为摄像头和制高点的连接，使用10台WCPE与中心基站进行无线连接，中心基站以全方向360°对周围5公里范围内的10个监控点的视频进行汇聚。

前段BHM5网桥与摄像头进行有线连接，制高点处的BHM5与WCPE进行有线连接。

监控中心基站可以提供25Mbps的回传带宽，满足10个监控点共约20Mbps的带宽需求。

监控中心基站和制高点WCPE建议安装在区域内的高处及视野良好的位置，有利于取得最好的监控回传效果。

平面示意图如下：城市小区无线监控回传系统示意图网络拓扑图如下：城市小区无线监控回传系统拓扑图设备配置清单：序号名称型号数量备注1 波迅无线基站WBS58002 波迅无线网桥WBS5800-BHM53 波讯无线客户端WCPE WBS5800-WCPEP54 浪涌保护器5 浪涌保护器1.2 方案配置说明根据下列无线网络方案详细配置，可以满足城市小区无线监控网络的需求。

设计共采用1台波迅WBS-5800 Wi-Fi全向基站，实现各监控点无线摄像机的联网和视频数据回传，实现统一监视控制。

建筑小区无线监控网络的设计与实现随着科技的不断发展，无线监控网络在建筑小区中的应用已经成为一种趋势。

无线监控网络可以帮助小区管理人员及时发现问题，提高小区的安全性和管理效率。

设计和实现一套高效可靠的建筑小区无线监控网络至关重要。

本文将探讨建筑小区无线监控网络的设计和实现方法。

一、需求分析在设计建筑小区无线监控网络之前，首先需要进行全面的需求分析。

建筑小区通常需要监控的区域包括公共区域、住宅楼道、停车场等。

无线监控网络需要覆盖整个小区，并能够实时监控各个区域的情况。

监控网络需要能够支持高清视频传输以及远程访问功能，以提供更为便捷的管理手段。

建筑小区无线监控网络还需要考虑电源供应、网络安全等方面的问题。

二、网络规划建筑小区无线监控网络的设计需要从网络规划开始。

网络规划包括网络拓扑结构的设计、设备选型、信号覆盖范围等方面。

需要根据小区的实际情况确定网络拓扑结构，包括主干网络和子网络等。

然后，根据监控范围和信号传输距离确定设备的选型，选择支持高清视频传输和远程访问功能的监控设备。

需要进行现场勘测，确定各个监控点的信号覆盖范围，以确保整个小区的监控网络能够覆盖到每个角落。

三、设备部署在网络规划确定之后，需要按照预定的方案进行设备部署。

设备部署包括设备安装、配置和调试等环节。

需要安装监控摄像头和网络设备，确保其能够在各个监控点正常工作。

然后，需要进行设备配置和网络设置，将监控设备与监控中心连接起来，建立起完整的监控网络。

需要进行设备的调试和联调工作，确保整个监控网络能够正常运行。

四、网络管理与维护建立完毕的无线监控网络需要进行网络管理与维护工作。

网络管理包括监控设备的远程管理、监控画面的实时查看和录像存储等功能。

需要建立网络安全机制，特别是对于监控画面的访问权限进行严格管理，确保监控网络的安全运行。

网络维护则包括定期对监控设备进行巡检、升级软件和固件、清理设备周围的环境等工作，以确保监控设备能够长时间稳定运行。

某小区网络视频监控系统方案一、项目概述现如今，随着社会的发展，小区的治安问题也越来越重要。

为了提高小区的安全性和防范力度，设计一套高效可靠的网络视频监控系统是必不可少的。

本方案将介绍一套具有高清画质、远程监控、报警功能的网络视频监控系统。

二、系统结构描述1.硬件设备：该系统主要由摄像头、网络摄像头、硬盘录像机(DVR/NVR)、显示屏幕以及报警设备等组成。

摄像头将通过有线或无线连接到DVR/NVR，DVR/NVR通过网络连接到监控中心。

2.软件系统：该系统将使用一套专业的视频监控软件，其具有多通道实时预览、录像回放、远程监控、报警推送等功能。

三、系统功能及特点1.实时监控：该系统可以实时监控小区内各个重要区域，包括入口、楼栋、停车场等，提供高清画质和宽广视野，确保监控画面清晰可见。

2.录像回放：系统将会自动将监控画面录制下来，并保存于硬盘中。

当有求证需求时，可以通过软件进行录像回放，迅速查找到关键的监控信息。

3.远程监控：系统可以通过互联网实现远程监控功能，小区物业管理人员可以通过手机或电脑进行实时监控，随时随地关注小区的安全情况。

4.报警功能：系统具备智能报警功能，可以通过移动侦测、声音监测、视频遮挡等方式实现报警功能。

当有异常情况发生时，系统会自动触发报警，并进行相关的推送信息。

5.可扩展性：系统可以根据小区的需求进行扩展，增加摄像头数量、增设监控中心等。

四、系统实施步骤1.方案设计：根据小区的实际情况，确定摄像头的摆放位置、摄像头数量、监控中心的建设方案等。

2.系统搭建：根据方案设计，进行系统硬件及软件的搭建工作。

包括安装摄像头、连接DVR/NVR、安装监控软件等。

3.系统调试：对系统进行各项功能测试和调试，确保系统运行稳定可靠。

4.远程监控设置：对系统进行网络配置，实现远程监控功能。

5.培训与使用：对小区管理人员进行系统使用的培训，使其能够熟练掌握系统的操作方法。

六、系统效果与收益1.提升小区安全性：通过高清画质和远程监控功能，能够及时发现并处理各种安全问题，提升小区的整体安全性。

无线网桥三种传输模式
无线网桥的传输模式分为三种：点对点无线网桥传输、点对多点无线视频传输、中继模式。

一、点对点无线网桥传输
点对点无线桥接是连接相隔距离远的两个不同网络。

点对点桥接由两台无线网桥组成。

两台设备设置为相同频率，使用这种联网方式组建的网络传输距离远、传输速率高，受外界环境影响较小。

点对点无线网桥传输示意图如下：
二、点对多点无线视频传输
点对多点的无线桥接是把多个不同网络联接起来，结构相对于点对点无线桥接来说较复杂。

点对多点无线桥接通常以一个网络为中心点发送无线信号，其他接收点进行信号接收。

其最大优点是组建网络成本低、维护简单，其次，中心可以使用全向天线作为接收，设备调试相对容易。

点对多点无线视频传输示意图：
三、中继模式
当需要连接的两个网络之间有障碍物遮挡。

可以架设中转来通过障碍，完成两点之间的无线桥接。

无线中继点的位置应选择在可以同时看到网络A与网络B的地方。

中继点架设两台无线网桥，一台面向A网络，一台面向B网络，两台无线网桥之间用网络交换机连接。

有多个障碍的情况下，可以建立多个中继点系统来实现整个无线链路桥接。

点对多点无线网络视频传输示意图：。

工地、工厂、小区如何具体部署无线网桥监控无线网桥通常运用在不方便施工布线或施工布线成本较高的远距离无线信号传输，主要用于室外如工地、工厂等场景的无线信号桥接、传输以及视频监控数据的回传。

下面分别介绍建筑工地、工厂厂房和小区监控中无线网桥的部署方案。

建筑工地建筑工地属于环境复杂、人员复杂的区域，很难通过人员巡防来管理工地。

为了保障施工人员、材料的安全，把握施工细节，以及市政建设安全的要求，建筑工地安装监控是硬性指标，但工地监控布线难，随时可能需要依照建设进度调整。

本例中工地一共6个塔吊，2个出入口，1栋工人宿舍，1间材料仓库，1个监控室。

设计思路：工地因持续开挖、塔吊增高等因素，无法通过传统的布线方式组网，无线网桥是最佳选择。

设计思路如下：解决方案：建筑工地里多塔吊，塔吊需要根据施工进度增高，整个建筑工地最远网络传输距离不超过5km，视频传输对吞吐量要求不高，建议选用TL-S2-1KM/TL-S5-5KM套装产品。

套装产品出厂默认配对，免配置。

塔吊C使用扇形天线对接塔吊D、E、F，有线汇聚再通过套装无线传输到监控室。

其他点位均使用CPE套装产品传输到监控室内。

工厂厂房工厂部署无线网络主要是实现移动办公、车间设备实时管理、仓储货物出入扫描、员工宿舍休闲娱乐等功能。

厂区监控可能存在不方便施工布线等因素，选择无线网桥监控是很方便的。

如下厂房模型/卫星图片一共4栋厂房车间，1座仓库，1栋员工宿舍楼以及2栋办公楼。

机房和监控室处于办公楼。

设计思路：室外监控点位较分散，采用摄像头直连无线网桥的方式，一个独立监控点位一般搭配1~2个网络摄像头。

室内监控点位较多，将一栋楼的视频流量汇聚到网桥后无线传输到网络录像机端。

设计思路如下：解决方案：考虑每栋楼顶均安装网桥设备，将视频数据通过无线传输到监控中心（办公室）。

道路监控可借助路灯抱杆安装，监控点位多且分散，个别车间如车间1、车间2视频吞吐量较大使用TL-CPE530，点对多点，灵活组网。

最全无线网桥知识，这篇就够了第一部分前面我们提过到无线网桥的带机量，有朋友问到关于网桥的其它的知识，那么今天我们来了解下无线网桥的其它知识。

1，什么无线网络无线网络，顾名思义，即是无需依赖网线也可以进行网络组建的方式，它主要是通过采用无线通信技术实现的。

主要有通过移动通信网实现的无线网络（如4G，3G或GPRS）和无线局域网（WiFi）两种方式。

2，什么无线网桥无线网桥顾名思义就是无线网络的桥接，它利用无线传输方式实现在两个或多个网络之间搭起通信的桥梁。

无线网桥除了具备有线网桥的基本特点之外，无线网桥工作在2.4G或5.8G的免申请无线执照的频段，因而比其它有线网络设备更方便部署。

从作用上来理解无线网桥，它可以用于连接两个或多个独立的网络段，这些独立的网络段通常位于不同的建筑内，相距几百米到几十公里，可以广泛应用在不同建筑物间的互联。

同时，根据协议不同，无线网桥又可以分为2.4GHz频段的802.11b、802.11g和802.11n 以及采用5.8GHz频段的802.11a和802.11n的无线网桥。

3，无线网桥2.4G和5.8G的含义2.4G网桥：优点是：频率低，波长大，绕射能力强。

简单说就是传播性能好，传播路径有轻微遮挡也无大碍。

再就是成本相对较低。

缺点是：使用2.4G频段的设备多，网桥发射的电磁波信号容易受其他设备发射的信号干扰，造成传输质量下降。

再就是受限于2.4GHz 频段本身的传输带宽，一般不超过300Mbps5.8G 网桥：优点是：频率高，信道相对纯净，传输带宽大。

传输带宽433Mbps起步，可轻松达到1Gbps以上。

适合对数据传输要求较高的场景使用。

缺点是：频率高，信号波长短，穿透性差，传播途中不能有遮挡。

5.8G 设备成本比2.4G 高，目前仍在普及阶段。

无线网桥传输系统通常由两个或两个以上的无线设备组成，由于数据的双向传输，每台设备需具备无线信号的收发能力。

4，无线网桥的工作原理无线网桥的工作原理，其实就是网桥把空气作为介质来传播信号，简单来说就是一端网桥把网线中的信号转化为无线电磁波信号并定向发射到空气中。

套视频监控系统，监控室设置在物业办公楼一层，要求对小区的出入、停车场、主要道路、周界及中心花园做到实时监控并存储，存储时间在一个月以上，以备日后查询资料。

2、设计思路此项目为一小区的视频监控系统改造项目，楼层都不是很高。

原有线路损坏不能使用，又没有预先设计地下弱电管道，从新架空施工难度比较多，并且影响小区的整体外观，因此选用无线视频传输为最佳方案。

前端的视频采集设备根据监控点位的具体情况，选择不同的摄像机，包括30米/50米红外一体摄像机、红外高速球、看车牌专用摄像机等设备，从而保证监控的角度、范围满足客户的时间需求。

为方便施工，节约成本，采用就近取电。

前端的视频信号通过视频编码器转换成网络信号后，通过无线网络将视频信号传回到监控室，接入监控室局域网，通过安装一定数量硬盘的网络磁盘阵列进行视频资料的实时存储，通过计算机与显示器输出显示前端的实时画面。

3、方案设计根据小区的实际勘测报告，在满足用户要求的前提下，需要安装28个监控点，分布在小区的各个方向，由于监控室设置在小区的中央区域，根据现场情况来看，所有无线监控点需接入到监控中心，也就是将28路监控视频汇聚到监控中心。

我们设计采用点对多点的无线网桥传输方式，即每个监控点位安装一套凯威系列的无线网桥的发射端，自带定向天线，所有都指向监控室上空方向；另外在监控室上方安装一组凯威系列无线网桥接收端，每个网桥配一个60度角的扇形天线，安装6套无线网桥接收端便可以覆盖整个小区的360度方向，每个方向的无线网桥可以接收所在范围内的所有网桥发射过来的视频信号，通过自带的标准的RJ45接，将其接入到监控室的有线局域网内，通过网络磁盘阵列进行存储，通过计算机与软件实时显示前端的所有图像，如遇突发事件，小区的安保人员可即时了解现场情况，并快速做出相应的处理，防止犯罪事件的发生。

我们在此项目中所选用的凯威系列的无线网桥接收端可以同时接收7-8路前端发射回来的D1格式视频信号，每个方向的接收端都预留了很大富余，方便以后系统升级扩容。

视频监控网桥连接方法
无线视频监控的安装离不开无线网桥的建设，这是一项技术性要求比较高的工作，需要专业的人来完成，今天就来给大家介绍一下无线网桥的建设方法。

无线网桥其实就是网桥把空气作为介质来传播信号，简单来说就是一端网桥把网线中的信号转化为无线电磁波信号并定向发射到空气中。

另外一端的网桥作用刚好相反，它接收空气中的无线电磁波信号并转化为有线信号。

1、点对点连接
如果多个摄像头比较集中，可以把摄像头连接交换机。

如果摄像头比较分散，距离较远，可每个摄像头都配置一对网桥。

2、点对多点
如果摄像头分布的位置到监控中心形成的夹角小于60度，可考虑点对多点传输，可以减少发射端网桥和成本。

无线网桥组网具有明显的优势，能有效解决区间的网络联通问题，只要在无线信号覆盖区域内，客户端可以方便的接入网络，不需要任何布线，无线终端可以实现零配置接入，因此非常容易进行网络维护和扩展。

如果说有客户需要建设无线网桥，成都慧翼科技建议大家找专业的商家来安装。
