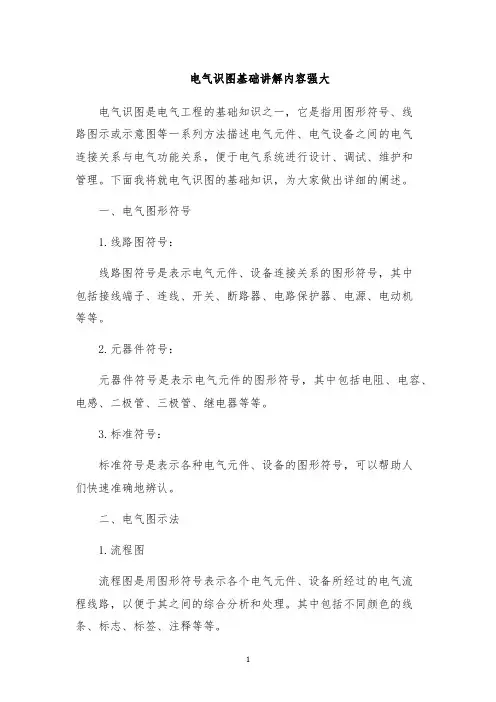

电气识图基础讲解内容强大电气识图是电气工程的基础知识之一,它是指用图形符号、线路图示或示意图等一系列方法描述电气元件、电气设备之间的电气连接关系与电气功能关系,便于电气系统进行设计、调试、维护和管理。
下面我将就电气识图的基础知识,为大家做出详细的阐述。
一、电气图形符号1.线路图符号:线路图符号是表示电气元件、设备连接关系的图形符号,其中包括接线端子、连线、开关、断路器、电路保护器、电源、电动机等等。
2.元器件符号:元器件符号是表示电气元件的图形符号,其中包括电阻、电容、电感、二极管、三极管、继电器等等。
3.标准符号:标准符号是表示各种电气元件、设备的图形符号,可以帮助人们快速准确地辨认。
二、电气图示法1.流程图流程图是用图形符号表示各个电气元件、设备所经过的电气流程线路,以便于其之间的综合分析和处理。
其中包括不同颜色的线条、标志、标签、注释等等。
2.级联图级联图是在流程图的基础上,对电气元件、设备进行分级表示,以便于分析和处理。
3.部分展开图部分展开图是将电气元件、设备的线路进行展开,以便于整个电气系统的设计、调试和维护。
三、电气系统中的连接关系电气系统中不同电气元件、设备之间的连接关系有以下几种:1.并联连接并联连接是指将两个或多个电气元件、设备的同一端子相连,以便于电气系统的同时操作。
2.串联连接串联连接是指将两个或多个电气元件、设备的相邻端子相连,以便于电气系统的完成一个连续的操作。
3.混合连接混合连接是指在电气系统中,采用并联和串联连接相结合的方式,来实现某项特定的操作。
四、电气系统的基础元件对于一个电气系统来说,以下几种电气元件是必不可少的:1.电源电源是指为电气系统提供电能、电压、电流和时钟信号的元件。
2.开关开关是为电气系统提供断电功能的元件,用于控制电路的开关。
3.断路器断路器是为电气系统提供过载保护、短路保护和断路功能的元件。
4.继电器继电器是为电气系统提供电信号转换、放大、分发和保护的元件。

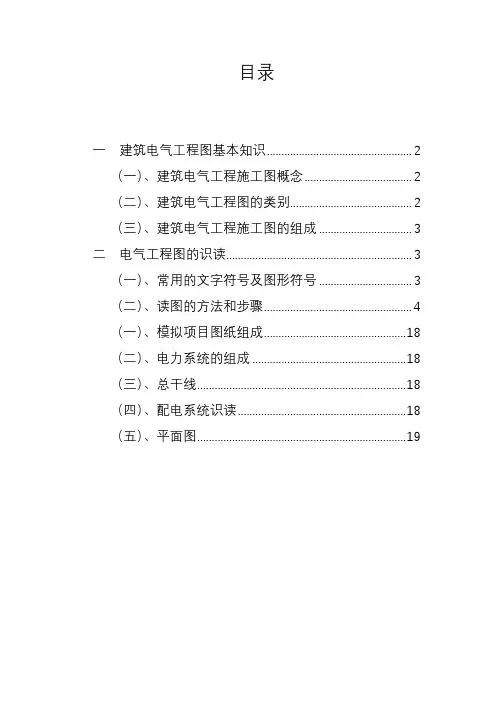

目录一建筑电气工程图基本知识 (2)(一)、建筑电气工程施工图概念 (2)(二)、建筑电气工程图的类别 (2)(三)、建筑电气工程施工图的组成 (3)二电气工程图的识读 (3)(一)、常用的文字符号及图形符号 (3)(二)、读图的方法和步骤 (4)(一)、模拟项目图纸组成 (18)(二)、电力系统的组成 (18)(三)、总干线 (18)(四)、配电系统识读 (18)(五)、平面图 (19)一建筑电气工程图基本知识(一)、建筑电气工程施工图概念建筑电气工程施工图,是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点(1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
(2)建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体,导线可长可短能比较方便的表达较远的空间距离。
(3)电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸,通常用图形符号来表示,线路中的长度是用规定的线路的图形符号按比例绘制。
(二)、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系,它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。
系统图包括供配电系统图(强电系统图)、弱电系统图。
供配电系统图(强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图:是用设备、器具的图形符号和敷设的导线(电缆)或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图。
目录一建筑电气工程图基本知识 (2)(一)、建筑电气工程施工图概念 (2)(二)、建筑电气工程图的类别 (3)(三)、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)(一)、常用的文字符号及图形符号 (4)(二)、读图的方法和步骤 (6)(一)、模拟项目图纸组成 (21)(二)、电力系统的组成 (21)(三)、总干线 (21)(四)、配电系统识读 (21)(五)、平面图 (23)一建筑电气工程图基本知识(一)、建筑电气工程施工图概念建筑电气工程施工图,是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点(1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
(2)建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体,导线可长可短能比较方便的表达较远的空间距离。
(3)电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸,通常用图形符号来表示,线路中的长度是用规定的线路的图形符号按比例绘制。
(二)、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系,它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。
系统图包括供配电系统图(强电系统图)、弱电系统图。
供配电系统图(强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图:是用设备、器具的图形符号和敷设的导线(电缆)或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图。

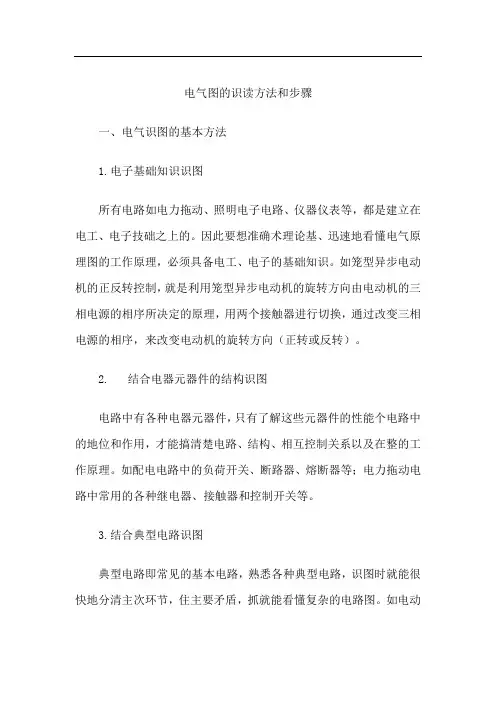

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等,都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理,必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制,就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理,用两个接触器进行切换,通过改变三相电源的相序,来改变电动机的旋转方向(正转或反转)。
2.结合电器元器件的结构识图电路中有各种电器元器件,只有了解这些元器件的性能个电路中的地位和作用,才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等;电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路,熟悉各种典型电路,识图时就能很快地分清主次环节,住主要矛盾,抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路;继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等,不管电路多复杂,几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况,便于抓住识图重点,达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容,结合有关的电路基础知识,对该电气图的类型、性质、作用有一个明确的认识,同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系,注意电气与机械机构的连接关系,从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析(1)按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出,信号流向贯穿始终;也可从负载分析到电源;又可从电源分析到负载,电流流向哪里便分析到哪里。

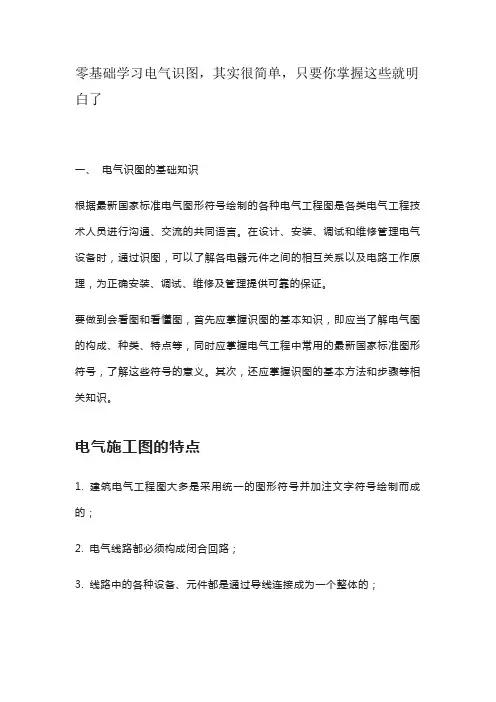

零基础学习电气识图,其实很简单,只要你掌握这些就明白了一、电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时,通过识图,可以了解各电器元件之间的相互关系以及电路工作原理,为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图,首先应掌握识图的基本知识,即应当了解电气图的构成、种类、特点等,同时应掌握电气工程中常用的最新国家标准图形符号,了解这些符号的意义。
其次,还应掌握识图的基本方法和步骤等相关知识。
电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2. 电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的;4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系;5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范。
电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

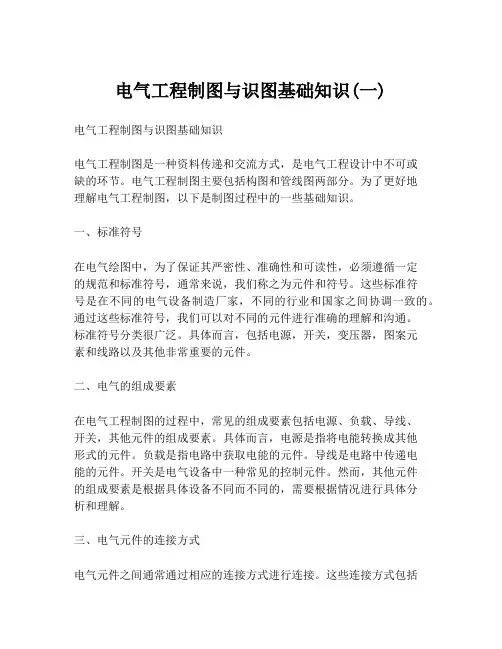

电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式,是电气工程设计中不可或缺的环节。
电气工程制图主要包括构图和管线图两部分。
为了更好地理解电气工程制图,以下是制图过程中的一些基础知识。
一、标准符号在电气绘图中,为了保证其严密性、准确性和可读性,必须遵循一定的规范和标准符号,通常来说,我们称之为元件和符号。
这些标准符号是在不同的电气设备制造厂家,不同的行业和国家之间协调一致的。
通过这些标准符号,我们可以对不同的元件进行准确的理解和沟通。
标准符号分类很广泛。
具体而言,包括电源,开关,变压器,图案元素和线路以及其他非常重要的元件。
二、电气的组成要素在电气工程制图的过程中,常见的组成要素包括电源、负载、导线、开关,其他元件的组成要素。
具体而言,电源是指将电能转换成其他形式的元件。
负载是指电路中获取电能的元件。
导线是电路中传递电能的元件。
开关是电气设备中一种常见的控制元件。
然而,其他元件的组成要素是根据具体设备不同而不同的,需要根据情况进行具体分析和理解。
三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。
这些连接方式包括内部联锁、外部联锁和并联。
在内部联锁中,元件的控制引脚连接在同一元件内。
在外部联锁中,元件的控制引脚连接在不同元件之间。
并联则指多个元件连接到相同的控制信号上。
四、绘图工具和技术在电气工程制图的过程中,使用绘图工具和技术对图纸进行制作和修饰非常重要。
像AutoCAD这样的电子绘图工具非常流行,但手绘图仍然是一种有效的方式,仍被广泛应用于电气工程制图的过程中。
在手绘图的过程中,需要具备精细的笔触和精确的勾画方法。
在电气工程制图的过程中,还有许多特殊的绘图技术和工具需要使用。
综上所述,以上是电气工程制图中的一些基础知识。
在电气工程制图的过程中,标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。
理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。
