公差配合与技术测量复习及答案

公差配合与技术测量复习题一、填空题1、 所谓互换性,就是___ ____的零部件,在装配时_______________________,就能装配到机器或仪器上,并满足___________的特性;2、极限偏差是___________减___________所得的代数差,其中最大极限尺寸与基本尺寸的差值为_________;最小极限尺寸与基本尺寸的差值为 ;3、配合公差带具有 和 两个特性;配合公差带的大小 由 决定；配合公差带的位置由 决定;4、 孔的最大实体尺寸即孔的__ ______极限尺寸,轴的最大实体尺寸为轴的__ _ _极限尺寸,当孔、轴以最大实尺寸相配时,配合最__ ______;5、若被测要素为轮廓要素,框格箭头指引线应与该要瑑的尺寸线__ ______,若被测要素为中心要素,框格箭头指引线应与该要瑑的尺寸线__ ______;6、+0.0210Φ30 的孔与-0.007-0.020Φ30 的轴配合,属于__ ____ _制__ ______配合;7、圆度的公差带形状是_____________________ 区域,圆柱度的公差带形状是__________ 区域;8、评定表面粗糙度高度特性参数包括 、 和 ;9、选择基准制时,应优先选用 ,原因是 ; 10、M24×2-5g6g 螺纹中,其公称直径为 ,大径公差带代号为 ,中径公差带代号为 ,螺距为 ,旋合长度为 ;11、大径为30mm 、螺距为2mm 的普通内螺纹,中径和小径的公差带代号都为6H,短旋合长度,该螺纹代号是 ;12、配合是指_____ _____相同的孔和轴的_____ ___之间的关系,孔的公差带在轴的公差带之上为_____ __配合；•孔的公差带与轴的公差带相互交迭__ _____配合；孔的公差带在轴的公差带之下为__ ______配合;13、独立原则是指图样上给出被测要素的尺寸公差与_ ____ 各自独立,彼此无关,分别满足要求的公差原则;这时尺寸公差只控制_ ____的变动范围,不控制_ ____; 14、随机误差通常服从正态分布规律;具有以下基本特性：___________、__________、____________、____________;15、系统误差可用___________、__________等方法消除;二、判断题对的打√,错的打×1、有相对运动的配合应选用间隙配合,无相对运动的配合均选过盈配合;1、实际尺寸就是真实的尺寸,简称真值;2．配合公差的大小,等于相配合的孔轴公差之和;2、量块按等使用时,量块的工件尺寸既包含制造误差,也包含检定量块的测量误差; 3．直接测量必为绝对测量;3、同一公差等级的孔和轴的标准公差数值一定相等;4．为减少测量误差,一般不采用间接测量;4、φ10f6、和φ10f8的上偏差是相等的,只是它们的下偏差各不相同;5．国家标准规定,孔只是指圆柱形的内表面;5、偏差可为正、负或零值,而公差只能为正值;6．未注公差尺寸即对该尺寸无公差要求;6、最大实体尺寸是孔和轴的最大极限尺寸的总称;7．尺寸公差与形位公差采用独立原则时,零件加工的实际尺寸和形位误差有一项超差,则该零件不合格;7、在零件尺寸链中应选最重要的尺寸作封闭环;8．当包容要求用于单一要素时,被测要素必须遵守最大实体实效边界;8、在尺寸链计算中,封闭环的上偏差等于所有增环的上偏差之和减去所有减的下偏差之和;9．被测要素采用最大实体要求的零形位公差时,被测要素必须遵守最大实体边界;9、实际尺寸相等的两个零件的作用尺寸也相等;10．要求配合精度高的零件,其表面粗糙度数值应大;10、当通规和止规都能通过被测零件,该零件即是合格品;三、选择题1．保证互换性生产的基础是 ;A、标准化B、生产现代化C、大批量生产D、协作化生产2、绝对误差与真值之比叫 ;A、绝对误差B、极限误差C、相对误差3、精度是表示测量结果中影响的程度;A、系统误差大小B、随机误差大小C、粗大误差大小4、下列测量中属于间接测量的有 ;A、用千分尺测外径;B、用光学比较仪测外径;C、用游标卡尺测量两孔中心距;D、用高度尺及内径百分表测量孔的中心高度;5、下列论述正确的有 ;－形位公差;A、孔的最大实体实效尺寸= DmaxB、最大实体实效尺寸= 最大实体尺寸;＋形位公差;C、轴的最大实体实效尺寸= dmaxD、轴的最大实体实效尺寸= 实际尺寸＋形位误差．6、相互结合的孔和轴的精度决定了 ;A、配合精度的高B、配合的松紧程C、配合的性质7、平键联结中宽度尺寸ｂ的不同配合是依靠改变公差带的位置来获得;A、轴槽和轮毂槽宽度B、键宽C、轴槽宽度D、轮毂槽宽度8、形位公差带的形状决定于A、形位公差特征项目B、形位公差标注形式C、被测要素的理想形状D、被测要素的理想形状、形位公差特征项目和标注形式9、配合公差带位于配合公差带图的零线下方时为配合;A、间隙B、过渡C、过盈10、被测要素的尺寸公差与形位公差的关系采用最大实体要求时,该被测要素的体外作用尺寸不得超出 ;A、最大实体尺寸B、最小实体尺寸C、实际尺寸D、最大实体实效尺寸11、评定参数更能充分反应被测表面的实际情况;A、轮廓的最大高度B、微观不平度十点高度C、轮廓算术平均偏差D、轮廓的支承长度率12、滚动轴承内圈与轴颈的配合比光滑孔与轴的同名配合要 ;A、紧B、松C、一样松紧13、下列测量值中精度最高的是____________A、真值为40mm,测得值为B、真值为40mm,测得值为C、真值为40mm,测得值为D、真值为100mm,测得值为14、下列说法不正确的有 ;A、用于精密机床的分度机构、测量仪器上的读数分度齿轮,一般要求传递运动准确；B、用于传递动力的齿轮,一般要求载荷分布均匀；C、用于高速传动的齿轮,一般要求载荷分布均匀；D、低速动力齿轮,对运动的准确性要求高;15、最大实体要求适用于 ;A、需要保证可装配性的场合B、需要保证较严格配合要求的场合C、需要保证零件强度和最小壁厚的场合D、尺寸公差和形位公差要求的精度相差很大的场合;16、选择滚动轴承与轴颈、外壳孔的配合时,首先应考虑的因素是 ;A、轴承的径向游隙B、轴承套圈相对于负荷方向的运转状态和所承受负荷的大小C、轴和外壳的材料和机构D、轴承的工作温度四、简答题1、配合分哪几类各类配合中孔和轴公差带的相对位置有何特点2、测量误差按其性质可分为哪几类各有何特征实际测量中对各类误差的处理原则是什么3、为什么在表面粗糙度轮廓标准中,除了规定“取样长度”外,还规定“评定长度”4、滚动轴承内圈与轴颈的配合和外圈与外壳孔的配合分别采用哪种基准制为什么滚动轴承内圈内径公差带分布有何特点其基本偏差是怎样规定的5、简述对齿轮传动的四项使用要求其中哪几项要求是精度要求五、综合题1．计算出表1中空格中的数值,并按规定填写在表1中5分2. 设某配合的孔径为φ45 + +,轴径为φ45 0 ,试分别计算其极限间隙或过盈及配合公差,画出其尺寸公差带及配合公差带图5分; 解：本配合为间隙配合,Xmax==,Xmin==,配合公差Tf=尺寸公差图和配合公差图如图所示：3．根据表1中给出的标准公差和基本偏差数值,求出下列孔、轴的上下偏差数值：1 7850h E Φ 27860m H Φ 10分解：1．750h Φ为基轴制,故： es ＝0ei ＝－IT7＝－25m μ而孔的基本偏差可通过通用规则求出： EI ＝－e ＝＋50m μES ＝EI ＋IT8＝＋50＋39＝＋89m μ 2．7860m H Φ的基本偏差可直接查表求得： EI ＝0ES ＝＋IT8＝＋46m μ ei ＝＋11m μes ＝ei ＋IT7＝＋11＋30＝＋41m μ4．改正图1中各项形位公差标注上的错误不得改变形位公差项目10分5．试将下列技术要求标注在图2上14分1φd 圆柱面的尺寸为φ30 0mm,采用包容要求,φD 圆柱面的尺寸为φ50 0mm,采用独立原则;2φd 表面粗糙度的最大允许值为R a =μm,φD 表面粗糙度的最大允许值为R a =2μm; 3键槽侧面对φD 轴线的对称度公差为 mm;4φD 圆柱面对φd 轴线的径向圆跳动量不超过 mm,轴肩端平面对φd 轴线的端面圆跳动不超过 mm;6．图1和图2分别给出了孔的两种图样标注方法,试根据标注的含义填写下表10分;7. 将下列技术要求正确标注到零件图上 10分1Ф40锥轴的圆度公差；2Ф20轴的轴线直线度公差Ф;3Ф40轴线对Ф20轴轴线的同轴度公差；4Ф20轴键槽对称度公差；5Ф20表面粗糙度,其余表面Rz7;公差配合与技术测量复习参考答案一、填空题1、同一规格不经任何挑选、修配或调整使用性能2、基本尺寸极限尺寸上偏差下偏差3、大小位置配合公差值极限间隙或极限过盈4、最小最大紧5、错开对齐6、基孔间隙7、半径差为公差值 t的两个同心圆之间半径差为公差值t的两个同轴圆柱面之间的8、轮廓算术平均偏差Ra 微观不平度十点高度Rz 轮廓最大高度Ry9、基孔制加工孔比加工轴要困难,所用刀具量具尺寸规格也多,成本大10、24mm 6g 5g 2mm N11、M30×2-6H-S12、基本尺寸 公差带 间隙 过渡 过盈 13、形位公差 实际尺寸 实际要素的变动 14、单峰性 对称性 有界性 抵偿性 15、修正法 抵偿法 二、 判断题1、×2、×3、√4、×5、×6、×7、√8、√9、× 10、√ 11、× 12、× 13、√ 14、× 15、× 16、√ 17、√18、× 19、× 20、× 三、选择题1、A2、Ｃ3、B4、Ａ5、Ａ6、Ａ7、D8、Ｃ9、D 10、Ｃ 11、B 12、Ａ 13、D 14、C 15、Ａ 16、B四、简答题自行组织答案;希望同学们各自认真总结,切勿全班同学有相同的解答; 五、综合题 1．2. 设某配合的孔径为φ45 + +,轴径为φ45 0 ,试分别计算其极限间隙或过盈及配合公差,画出其尺寸公差带及配合公差带图5分; 解：本配合为间隙配合,Xmax==,Xmin==,配合公差Tf=尺寸公差图和配合公差图如图所示：3．根据表1中给出的标准公差和基本偏差数值,求出下列孔、轴的上下偏差数值：1．7850h E Φ 2．7860m H Φ 10分 解：1．7850h E Φ为基轴制,故：es ＝0ei ＝－IT7＝－25m μ而孔的基本偏差可通过通用规则求出： EI ＝－es ＝＋50m μES ＝EI ＋IT8＝＋50＋39＝＋89m μ 2．7860m H Φ的基本偏差可直接查表求得： EI ＝0ES ＝＋IT8＝＋46m μ ei ＝＋11m μes ＝ei ＋IT7＝＋11＋30＝＋41m μ4．改正图1中各项形位公差标注上的错误不得改变形位公差项目 5、答案见图4共7处需标注,标注对1处得2分7、将下列技术要求正确标注到零件图上 10分1Ф40锥轴的圆度公差； 2Ф20轴的轴线直线度公差Ф;3Ф40轴线对Ф20轴轴线的同轴度公差；4Ф20轴键槽对称度公差；5Ф20表面粗糙度,其余表面Rz7;。

《公差配合与测量技术》复习题[1] 选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。

A.过多B.过少C.过量D.过头[2] 选择（ C）的测量力，有利于提高测量的精确度和灵敏度。

A.较大B.较小C.适当D.无关。

[3] 对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。

A完全 B.不完全 C.不一定 D.不可能。

[4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。

A.不小于B.等于C.不等于D.不大于。

[5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（ A ）。

A.准确性B.无关 C 低速运动 .D.高速运动。

[6] （ C ）误差是有某种不正常的原因造成的。

A.相对B.绝对C.粗大D.变值。

[7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。

A.形状B.定向C.定位D.形位。

[8] （ C ）配合可能有间隙，也可能有过盈。

A.间隙B.过盈C.过渡D.常用[9] 基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。

A.公差值B.公差等级C.配合D.标注[10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。

A.小于B.大于C.等于D.小于等于[11] 几何量的基本长度单位为( )。

A.厘米B.毫米C.米D.微米[12] 按GB/T1800.3—1998的规定，标准公差等级分为( A )级。

A20 .B.18 C.19 D.22[13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。

A.较大B.较小C.较高D.较低。

[14] （）误差可用修正法和抵消法等方法消除。

A.随机B.系统C.粗大D.相对。

[15] 标准规定了（ B ）优先数系列。

A.4个B.5个C.10个D.1个。

[16] 同一公差等级的两个尺寸、其公差数值( )。

A.相等B.不相等C.不一定相等D.不能相等[17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。

（×）7．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

第三部分 综合练习题一、填空题1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为 +0.019 mm ，下偏差为 -0.019 mm 。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是 固定的 而后者公差带圆心的位置是 浮动的 。

5．φ30 +0.021 0mm 的孔与φ30-0.007 -0.020mm 的轴配合，属于 基孔 制 间隙 配合。

6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0.05 。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。

8．孔、轴的ES ＜ei 的配合属于过盈 配合，EI ＞es 的配合属于 间隙 配合。

9．某轴尺寸为Φ10-0.018 -0.028 mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。

当轴实际尺寸为 Φ9.972 mm 是，允许的垂直度误差达最大，可达 0.02 mm 。

10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。

12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。

14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。

15． ┻Φ0.1○L A 含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且遵循最小实体要求 。

《公差配合与技术测量》试题班级姓名学号一、选择题（将下面题目中所有正确的论述选择出来）（每题2分，计20分）题号 1 2 3 4 5 6 7 8 9 10 答案1. 对于尺寸公差带，代号为A-H的基本偏差为(C )(A)上偏差, 正值(B) 上偏差,负值(C)下偏差, 正值(D) 下偏差, 负值2. 一般配合尺寸的公差等级范围大致为(c )(A) IT1 ~ IT7 (B) IT2 ~ IT5 (C) IT5 ~ IT12 (D) IT8 ~IT143. 决定配合公差带位置的有(b )(A) 标准公差 (B) 基本偏差 (C) 配合公差 (D) 孔轴公差之和4. 对于基本偏差代号为JS的孔的公差带，下列论述中，正确的有(c )(A) 基本偏差只能是上偏差 (B) 基本偏差只能是下偏差 (C) 基本偏差可以是上偏差或下偏差 (D) 不能确定5. 配合是指_(b )(A) 基本尺寸相同的相互结合的孔、轴的形位公差带之间的关系(B) 基本尺寸相同的相互结合的孔、轴的尺寸公差等级之间的关系(C) 基本尺寸相同的相互结合的孔、轴的尺寸公差带之间的关系(D) 相互结合的孔、轴的尺寸公差带之间的关系6. 精密配合尺寸的公差等级范围为(b)(A) IT3 ~ IT7 (B) IT2 ~ IT5 (C) IT5 ~ IT13 (D) IT01 ~IT17. 下列论述中正确的有(A)(A) 对于轴的基本偏差，从a～h为上偏差es，且为负值或零 (B) 对于轴，从j～z孔基本偏差均为下偏差，且为正值 (C) 基本偏差的数值与公差等级均无关 (D) 基本偏差的数值与公差等级均有关8. 若某配合的最大间隙为30μm，孔的下偏差为―11μm,轴的下偏差为―16μm ，轴的公差为16μm，则其配合公差为（b ）(A) 46μm (B) 41μm (C) 27μm (D) 14μm9. 决定公差带大小的有(a)(A) 标准公差 (B) 基本偏差 (C) 配合公差 (D) 极限偏差10. 极限与配合国家标准中规定的标准公差有(c)个公差等级(A) 13 (B) 18 (C) 20 (D) 28二、判断题（正确打√，错误打×，请把答案填入下表。

公差配合与技术测量试题及答案一、单项选择题1.关于互换性,下列说法错误的是（）。

[单选题] *A.互换性要求零件具有一定的加工精度。

B.现代化生产必须遵循互换性的原则C.为使零件具有互换性,必须使零件的各几何参数完全一致(正确答案)2.某种零件在装配时需要进行修配,则此零件（）。

[单选题] *A.具有互换性B.不具有互换性(正确答案)C.无法确定其是否具有互换性3.关于几何参数的公差,下列说法正确的是（）。

[单选题] *A.几何参数的公差就是零件几何参数的变动量B.只有将零件的误差控制在相应的公差内,才能保证互换性的实现(正确答案)C.制定和贯彻公差标准保证互换性生产的重要手段4.关于零件的互换性,下列说法错误的是（）。

[单选题] *A.凡是合格的零件一定具有互换性(正确答案)B.凡是具有互换性零件必为合格品C.为使零件具有互换性,必须把零件的加工误差控制在给定的公差范围内5.具有互换性的零件应是（）。

[单选题] *A.相同规格的零件(正确答案)B.不同规格的零件C.形状、尺寸完全相同的零件6.下列各关系式中,能确定孔与轴的配合一定不是过渡配合的是（）。

[单选题] *A.EI=es(正确答案)B.ES≥esC.EI>eiD.ei<ES<es7.对标准公差的论述,下列说法中错误的是（）。

[单选题] *A.标准公差的大小与基本尺寸和公差等级有关,与该尺寸是表示孔还是轴无关B.在任何情况下,基本尺寸愈大,标准公差必定愈大(正确答案)C.基本尺寸相同,公差等级愈低,标准公差愈大D.某一基本尺寸段为>50~80mm,则基本尺寸为60mm和75mm的同等级的标准公差数值相同。

8.尺寸公差带图的零线表示（）。

[单选题] *A.最大极限尺寸B.最小极限尺寸C.基本尺寸(正确答案)D.实际尺寸。

9.当孔的下偏差大于相配合的轴的上偏差时,此配合性质是（）。

[单选题] *A.间隙配合(正确答案)B.过渡配合C.过盈配合D.无法确定10.确定不在同一尺寸段的两尺寸的精确程度,是根据（）。

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。

（×）7．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

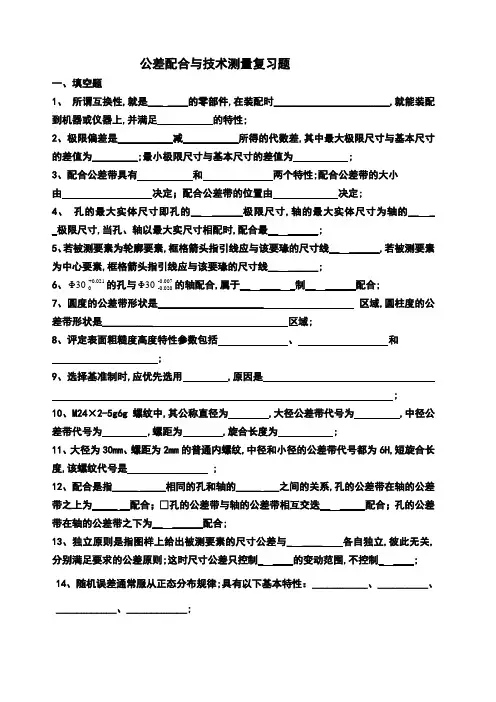

《公差配合与技术测量》复习题一、填空题1、 所谓互换性，就是___ ____的零部件，在装配时_______________________，就能装配到机器或仪器上，并满足___________的特性。

2、极限偏差是___________减___________所得的代数差，其中最大极限尺寸与基本尺寸的差值为_________。

最小极限尺寸与基本尺寸的差值为 。

3、配合公差带具有 和 两个特性。

配合公差带的大小 由 决定；配合公差带的位置由 决定。

4、 孔的最大实体尺寸即孔的__ ______极限尺寸，轴的最大实体尺寸为轴的__ _ _极限尺寸，当孔、轴以最大实尺寸相配时，配合最__ ______。

5、若被测要素为轮廓要素，框格箭头指引线应与该要瑑的尺寸线__ ______，若被测要素为中心要素，框格箭头指引线应与该要瑑的尺寸线__ ______。

6、+0.0210Φ30 的孔与-0.007-0.020Φ30 的轴配合，属于__ ____ _制__ ______配合。

7、圆度的公差带形状是_____________________ 区域，圆柱度的公差带形状是__________ 区域。

8、评定表面粗糙度高度特性参数包括 、 和 。

9、选择基准制时，应优先选用 ，原因是 。

10、M24×2-5g6g 螺纹中，其公称直径为 ，大径公差带代号为 ，中径公差带代号为 ，螺距为 ，旋合长度为 。

11、大径为30mm 、螺距为2mm 的普通内螺纹，中径和小径的公差带代号都为6H ，短旋合长度，该螺纹代号是 。

12、配合是指_____ _____相同的孔和轴的_____ ___之间的关系，孔的公差带在轴的公差带之上为_____ __配合；•孔的公差带与轴的公差带相互交迭__ _____配合；孔的公差带在轴的公差带之下为__ ______配合。

13、独立原则是指图样上给出被测要素的尺寸公差与_ ____ 各自独立，彼此无关，分别满足要求的公差原则。

《公差配合与测量技术》复习题[1] 选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。

A.过多B.过少C.过量D.过头[2] 选择（ C）的测量力，有利于提高测量的精确度和灵敏度。

A.较大B.较小C.适当D.无关。

[3] 对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。

A完全 B.不完全 C.不一定 D.不可能。

[4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。

A.不小于B.等于C.不等于D.不大于。

[5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（ A ）。

A.准确性B.无关 C 低速运动 .D.高速运动。

[6] （ C ）误差是有某种不正常的原因造成的。

A.相对B.绝对C.粗大D.变值。

[7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。

A.形状B.定向C.定位D.形位。

[8] （ C ）配合可能有间隙，也可能有过盈。

A.间隙B.过盈C.过渡D.常用[9] 基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。

A.公差值B.公差等级C.配合D.标注[10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。

A.小于B.大于C.等于D.小于等于[11] 几何量的基本长度单位为( )。

A.厘米B.毫米C.米D.微米[12] 按GB/T1800.3—1998的规定，标准公差等级分为( A )级。

A20 .B.18 C.19 D.22[13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。

A.较大B.较小C.较高D.较低。

[14] （）误差可用修正法和抵消法等方法消除。

A.随机B.系统C.粗大D.相对。

[15] 标准规定了（ B ）优先数系列。

A.4个B.5个C.10个D.1个。

[16] 同一公差等级的两个尺寸、其公差数值( )。

A.相等B.不相等C.不一定相等D.不能相等[17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

公差配合与测量（互换性与测量技术）复习题含参考答案一、单选题（共30题，每题1分，共30分）1、H7/f6的配合性质为（）A、过渡配合B、间隙配合C、过盈配合正确答案：B2、用径向全跳动测量（）时，若跳动不超差则其误差也不会超差。

A、平面度B、圆度C、圆柱度D、直线度正确答案：C3、标准规定了（）优先数系列。

A、1个B、5个C、10个D、4个正确答案：B4、（）最小实体尺寸是控制其实际尺寸的。

A、孔和轴的B、孔的C、轴的正确答案：A5、公差带相对于零线的位置反映了配合的（）。

A、精确程度B、松紧变化的程度C、松紧程度正确答案：C6、端面全跳动的公差带与平面对轴线的（）公差带相同A、平行度B、垂直度C、倾斜度D、对称度正确答案：B7、垂直度公差属于（）A、不确定B、形状公差C、定位公差D、定向公差正确答案：D8、对于有配合要求的孔和轴尺寸公差应采用( )等级。

A、较大B、较高C、较低D、较小正确答案：B9、对于游标卡尺主尺的刻线间距为（）mm。

A、0.5B、0.02C、1D、2正确答案：C10、配合公差的数值愈小，则相互配合的孔、轴的公差等级（）。

A、愈高B、过盈大C、间隙大D、愈低正确答案：A11、（）最大实体尺寸是控制其作用尺寸的。

A、轴的B、孔的C、孔和轴的正确答案：C12、对于同一被测要素，位置误差包含被测要素的（）误差。

A、几何C、粗糙度D、形状正确答案：D13、基本评定参数是依照（）来测定工件表面粗糙度的。

A、波距B、波度C、波高D、波纹正确答案：C14、位置度公差属于（）A、跳动公差B、定位公差C、定向公差D、形状公差正确答案：B15、零件尺寸误差同形位误差采用包容要求时应遵守( )边界。

A、实效边界B、最大实体C、作用D、包容正确答案：B16、（）是内螺纹的公称直径A、内螺纹小径的基本尺寸B、内螺纹大径的基本尺寸C、内螺纹中径的基本尺寸正确答案：B17、通常说来，作用尺寸是（）综合的结果。

公差配合与测量技术复习题1 选用优先数列时,应按照先疏后密的规则进行选取,以避免规格A ;A.过多B.过少C.过量D.过头2 选择 C的测量力,有利于提高测量的精确度和灵敏度;A.较大B.较小C.适当D.无关;3 对一被测值进行大量重复测量时其产生的随机误差A服从正态分布规律; A完全 B.不完全 C.不一定 D.不可能;4 圆柱度公差为 mm,该圆柱面对基准轴线的径向全跳动公差D ;A.不小于B.等于C.不等于D.不大于;5 车床主轴与丝杠之间的交换齿轮,主要要保证其传动的 A ;A.准确性B.无关 C 低速运动 .D.高速运动;6 C 误差是有某种不正常的原因造成的;A.相对B.绝对C.粗大D.变值;7 圆柱度公差是控制圆柱形零件横截面和轴向截面内误差的综合性指标;A.形状B.定向C.定位D.形位;8 C 配合可能有间隙,也可能有过盈;A.间隙B.过盈C.过渡D.常用9 基本尺寸不同的零件,只要它们的相同,就可以说明它们的精度要求相同;A.公差值B.公差等级C.配合D.标注10 键槽的对称度公差为0．05mm,则键槽中心面偏离轴线的距离不得 ;A.小于B.大于C.等于D.小于等于11 几何量的基本长度单位为 ;A.厘米B.毫米C.米D.微米12 按GB/—1998的规定,标准公差等级分为 A 级;A20 .13 对于有配合要求的孔和轴,尺寸公差应采用等级;A.较大B.较小C.较高D.较低;14 误差可用修正法和抵消法等方法消除;A.随机B.系统C.粗大D.相对;15 标准规定了 B 优先数系列;个个个个;16 同一公差等级的两个尺寸、其公差数值 ;A.相等B.不相等C.不一定相等D.不能相等17 φ50mm的基孔制孔、轴配合,已知其最小间隙为,则轴的上偏差是 ;C.小于D.小于.18 下列说法不正确的有A、用于测量仪器上的读数分度齿轮,一般要求传递运动准确；B、用于传递动力的齿轮,一般要求载荷分布均匀；C、用于高速传动的齿轮,一般要求载荷分布均匀；D、低速动力齿轮,对运动的准确性要求高;19 测量与被测几何量有一定函数关系的几何量,然后通过函数关系式运算,获得该被测几何量的量值的方法,称为A 、相对测量法B 、被动测量法C 、综合测量法D 、间接测量法20 某阶梯轴上的实际被测轴线各点距基准轴线的距离最近为 2 m μ,最远为 4 m μ,则同轴度误差值为 ;φm μ Ｂ.φ4m μ Ｃ.φ8m μ Ｄ.φ10m μ21 一般来说,下列哪一个表面粗糙度要求最高 ;Ａ.307h φ Ｂ.907H φ Ｃ.607h φ Ｄ.807h φ22 滚动轴承内径公差带的特点是它位于以内径公称直径为零线的Ａ,上方且基本偏差为零 Ｂ.上方且基本偏差为正值Ｃ.下方且基本偏差为零 Ｄ.下方且基本偏差为负值23 按国标的规定,量块的制造精度分为24 最大实体要求适用于A 、需要保证可装配性的场合B 、需要保证较严格配合要求的场合C 、需要保证零件强度和最小壁厚的场合D 、尺寸公差和形位公差要求的精度相差很大的场合;25 下列形位公差项目中公差带形状与径向全跳动公差带相同的那个公差项目是A 、 圆度B 、圆柱度C 、同轴度D 、位置度26 孔的最小实体尺寸是其 .A 、最大极限尺寸B 、最小极限尺寸C 、基本尺寸D 、实际尺寸27 零件的加工难易程度取决于的高低;A. 公差等级B. 基本偏差C.过盈量D.间隙;28 零件尺寸误差同形位误差采用包容要求时,应遵守边界;A.实效边界B.包容 C作用 .D. 最大实体;29 选择较大的测量力, 提高测量的精确度;A.有利于 B不利于 .C.提高 D.不妨碍;30 误差值 A 则测量精度越高;A.越小B.越大C.一定D. 对称;31 配合公差的数值愈小,则相互配合的孔、轴的公差等级 A ;A. 愈高B. 愈低 C过盈大 .D.间隙大;32 从制造角度讲,优先选择 D ;.A. 基轴制B.高精度C.公差带D. 基孔制;33 一般来说,需要严格保证配合性质时,应采用 ;A. 包容要求B.独立原则C.最大实体要求D. 最小实体要求;34 是用来限制被测要素变动的区域;A形位公差带 B.尺寸公差 C.配合公差 D.基本偏差35 基本尺寸不同的零件,只要它们的相同,就可以说明它们的精度要求相同;A.公差等级B.公差值C.基准制D.基本偏差;36 若被测要素相对于基准的方向和位置关系以理论正确尺寸标注,则其公差带的方向和位置是 ;A.浮动的B.固定的C.变化的D.不同的;37 零件尺寸误差同位置误差采用时,位置误差与尺寸误差各自分别测量;A.包容要求B.最大实体要求C.独立原则D.最小实体要求38 量块按“级”使用时,应以其作为工作尺寸,该尺寸包含了量块的制造误差;A.标称值B.实际值C.测量值D.尺寸值39 配合可能有间隙,也可能有过盈;A. 间隙B.过盈C. 过渡D.公差配合;40A.全跳动B.园跳动C.倾斜度D. 对称;41 ;A.全跳动B.园跳动C.倾斜度D. 对称,42 下列配合中,配合公差最小的是A、φ30H7／g6B、φ30H8／g7C、φ30H7／u7D、φ100H7／g643 所设计孔、轴配合中的孔和轴加工后,经测量合格的某一实际孔与某一实际轴在装配后得到了间隙,则设计配合Ａ、一定是间隙配合Ｂ、一定是过盈配合Ｃ、一定是过渡配合Ｄ、可能是间隙配合也可能是过渡配合44 一般来说,下列哪一个表面粗糙度要求最高;Ａ、307h φ Ｂ、907H φ Ｃ、607h φ Ｄ、807h φ45 按GB/T 1144－2001规定,矩形花键联结的定心方式采用A 、大径定心B 、键宽定心C 、小径定心D 、键高定心46 基本尺寸相同,相互结合的孔、轴公差带之间的关系叫做A 、间隙B 、过盈C 、联结D 、配合47 下列四组配合中配合性质与407/6H k φ相同的一组是Ａ、407/7H k φ Ｂ、407/7K h φ Ｃ、407/6K h φ Ｄ、406/6H k φ48 用功能量规控制形状误差大小的方法适用于A 、遵守独立原则时B 、生产现场C 、遵守最小实体要求时D 、图纸上标注跳动公差时49 下列形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个项目是.A 、 圆度B 、圆柱度C 、同轴度D 、位置度50 用立式光学比较仪测量256m φ轴的方法属于A 、绝对测量B 、相对测量C 、综合测量D 、主动测量51 利用同一种加工方法,加工506H φ孔和1007H φ孔;Ａ、前者加工困难Ｂ、后者加工困难Ｃ、两者加工难易相同Ｄ无法比较52 在上图a中采用的形位公差项目是A.圆度B.圆柱度C.位置度D.同轴度;53 上图a中形位公差的基准A是A.圆柱面B.端面C.轴线D.素线54 上图a中形位公差的基准 B是A.圆柱面B.端面C.轴线D.素线55 在上图b中采用的形位公差项目是A.垂直度B.倾斜度C.位置度D.同轴度;56 上图b中形位公差的基准A是A.圆柱面B.端面C.轴线D.素线57 上图a中形位公差的基准 A是A.轮廓要素B. 中心要素C.被测要素D.素线58 上图被测要素遵守的公差原则是 ;A独立原则 .B.相关要求 C.包容要求 D.最大实体要求;59 在上图中采用的形位公差项目是A.平行度B.平面度C.直线度D.同轴度60 上图标注直径的上偏差是 ;61 上图标注直径的公差是 ;62 分组装配和调整装配都属于 ;A.完全互换B.不完全互换 C分组互换 .D.功能互换63 误差不能用实验方法消除;A. 随机B.系统C.测量方法D.人为;64 图样上标定轴线直线度公差为0．05mm,则该轴的轴线弯曲不得 ;A等于 .B.大于 C.小于 D.接近;65 量块的精度与刻线尺具的精度,前者 ;A.较高 B较低 C与后者无可比性 .D. 与后者相同;66 设孔轴配合,Xmax =,Ymax=.其配合性质是 ;A.间隙配合B.过盈配合C.过度配合D.公差配合;67 一根光轴装配多个零件孔,孔与轴配合应采用A.基轴制B.基孔制C.间隙配合D.过渡配合;68 孔和轴的加工精度越高,其配合精度就 ;A.越高B.越低C.越差D.无关;69 为提高测量的精确性,应采用测量;A.直接测量B.间接测量C.主动测量D.多次测量;70 滚动轴承内圈与轴的配合,采用基制;A.孔B.轴C.准D.本;71 用同一种加工方法加工轴,设计尺寸为507hφ的轴加工 ;φ的轴比306fA容易 .B.困难 C.难易一样 D.没法比较;72 基本尺寸相同的轴上有几处与孔配合,当两端的配合要求紧固而中间的配合要求较松时,宜采用制配合;A.基孔B.基轴C.优先D.基准73 对于除配合要求外,还有极高形位精度要求的要素,其尺寸公差和形位公差的关系应采用 ;A.相关原则B.独立原则C.包容原则D.最大实体原则;74 在同一公差组内各项公差与极限偏差应保持 的精度等级;A.相同B.不同C.任意D.基本75 检测是 和检验的统称,它是组织互换性生产不可缺少的重要措施;A.测量B.验收C.类比D.量具;76 量块按“级”使用时,以量块的标称长度作为工作尺寸,该尺寸包含了量块的 误差;A.制造B.设计C.测量D.间接;77 利用同一种加工方法,加工907H φ孔和1007H φ孔,Ａ、前者加工困难 Ｂ、后者加工困难 Ｃ、加工难易相同 Ｄ无法比较 78 一般来说,下列 表面粗糙度要求较高;Ａ、506H φ Ｂ、907H φ Ｃ、607h φ Ｄ、807h φ79 如图所示尺寸链,A0是 ;A.封闭环 B 增环 .C.减环 D.组成环;80 孔与轴配合中无特殊要求,一般应采用 配合A.基轴制B.基孔制C.常用D.优先;81 随机误差的评定以 作为随面误差的极限偏差;A ±3σ .B.±σ σ D.±3;82 同轴度是 位置误差;A.形状B.定向C.定位D.形位;83 某孔、轴配合,尺寸为108hφ,最大间隙Xmax=+,最大过盈Ymax=－,该配合是基制;A.准B.孔C.轴D.优84 某孔、轴配合,尺寸为108hφ,最大间隙Xmax=+,最大过盈Ymax=－,配合类别是配合;A.间隙B.过盈C.过渡D.一般;85 某孔、轴配合,尺寸为108hφ,最大间隙Xmax=+,最大过盈Ymax=－,轴的上偏差为 .;D.需要查表;86 某孔、轴配合,尺寸为108hφ,最大间隙Xmax=+,最大过盈Ymax=－,轴的公差等级为 .;BIT8 . D.没有标明;87 某孔、轴配合,尺寸为108hφ,最大间隙Xmax=+,最大过盈Ymax=－,配合公差为 .;;88 按下图所示标注的尺寸加工孔;两孔间尺寸是得到的;A直接.B.间接 C.测量 D.计算;89 下列四个形位公差特征项目中与圆柱度公差带形状相同的那个公差项目是.A、圆度B、径向全跳动C、同轴度D、位置度90 孔的最大实体尺寸是其.A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸91 有一孔、轴配合,配合的间隙为+～+mm,则配合公差是 ;C.小于等于D.大于.92 轴的最大实体尺寸是其.A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸93 轴的最小实体尺寸是其.A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸94 已知如下零件图,Φ50孔的直线度误差Φ;A.轴线B.轮廓线C.素线D.端面;95 已知零件图,Φ50孔采用了公差关系;A.独立B.包容C.最大实体 D最小实体;96 已知零件图,Φ50孔的最大实体尺寸是 ;97 已知零件图,Φ50孔的最小实体尺寸是 ;B.大于50mmC.小于50mm ;98 已知如下零件图Φ70的轴采用了公差关系,A.独立B.包容要求C.最大实体 D最小实体99 已知零件图,Φ70轴的最大实体尺寸是 ;100 已知零件图,Φ70轴的最小实体尺寸是 ;B.大于70mmC.小于70mm ;101 用某测量仪器、测量一次,测得值为,测量结果是 ;,102 用某测量仪器、重复测量4次,测得值分别为10. 367mm 、10. 368 mm 、10. 367mm 、 10 . 366mm 、测量结果是 ;103 下图所示零件标注中、小圆内A 和B 表示 要素;A.被测要素B.基准要素C.单一要素D.综合要素;104 滚动轴承外圈与孔的配合,采用基 制;A.孔B.轴C.准D.本;105 键与键槽配合,采用基 制;A.孔B.轴C.准D.本;106 下列四组配合中配合性质与407/6K h φ相同的一组是CＡ.407/7H k φ Ｂ.407/7K h φ Ｃ.407/6H k φ Ｄ.406/6H k φ107 407/7H k φ与407/7K h φ配合性质 ;A 相同 .B.不同 C.无关 D.相关108 407/7H k φ与406/6H k φ配合性质 ;A 相同 .B.不同 C.无关 D.相关109 407/7H k φ与406/6H k φ配合精度 ;A 相同 .B.不同 C.无关 D.相关110 测得尺寸25mm,则 尺寸为25mm;A 基本 .B.极限 C.实际 D.相关111 图上标注尺寸是50mm,则 尺寸为50mm;A 基本 .B.极限 C.实际 D.相关112 下列 A 表面粗糙度要求不同;Ａ、506H φ Ｂ、907H φ Ｃ、607h φ Ｄ、807h φ113 测量孔用量规称作 ;Ａ.卡规 Ｂ.塞规 Ｃ.通规 Ｄ.止规114 测量轴用量规称作 ;Ａ.卡规 Ｂ.塞规 Ｃ.通规 Ｄ.止规115 利用同一种加工方法,加工506H φ孔和907H φ孔 ;Ａ、前者容易 Ｂ、后者容易 Ｃ、两者难易相同 Ｄ无法比较116 是指计量器具的刻度尺相邻两刻线所代表的量值之差;Ａ.分度值 Ｂ.示值范围 Ｃ.测量范围 Ｄ.灵敏度117 是指直接从计量器具获得被测量的量值的测量方法;Ａ.绝对测量 Ｂ.相对测量 Ｃ.直接测量 Ｄ.止规测量118 是通过测量获得的某一尺寸;Ａ.实际尺寸 Ｂ.基本尺寸 Ｃ.极限尺寸 Ｄ.尺寸偏差119 设计确定的尺寸为 ;Ａ.实际尺寸 Ｂ.基本尺寸 Ｃ.极限尺寸 Ｄ.验收尺寸120 是实际尺寸减其基本尺寸的代数差;Ａ.实际偏差 Ｂ.基本偏差 Ｃ.极限偏差 Ｄ.尺寸偏差121 选用优先数列时,应按照 的规则进行选取,以避免规格过多;A.先疏后密B.先密后疏C.过量D.过头122 选择适当的测量力,有利于提高测量的 和灵敏度;A.较大量B.较小量C.精确度D.无关;123 对一被测值进行大量重复测量时其产生的随机误差 服从正态分布规律; A 完全 B.不完全 C.不一定 D.不可能;124 圆柱度公差为 mm,该圆柱面对基准轴线的径向全跳动公差 ;A.不小于B.等于C.不等于D.不大于;125 主轴与丝杠之间的交换齿轮,主要要保证其传动的 ;A.准确性B.无关 C 低速运动 .D.高速运动;126 误差是有某种不正常的原因造成的;A.相对B.绝对C.粗大D.变值;127 圆柱度公差是控制圆柱形零件横截面内误差的综合性指标;A.形状B.定向C.定位D.形位;128 孔与轴配合可能有间隙,也可能有过盈;A.间隙B.过盈C.过渡D.常用129 尺寸不同的零件,只要它们的相同,就说明它们的精度要求相同;A.公差值B.公差等级C.配合性质D.标注130 键槽的对称度公差为0．03mm,则键槽中心面偏离轴线的距离不得 ;A.小于B.大于C.等于D.小于等于131 基本长度单位为 ;A.厘米B.毫米C.米D.微米132 国家标准规定的标准公差等级分为级;A20 .133 对于有配合要求的孔和轴,尺寸公差应采用等级;A.较大B.较小C.较高D.较低;134 可用修正法和抵消法等方法消除误差;A.随机B.系统C.粗大D.相对;135 标准规定的优先数系列有 系列;个 个 个 个;136 两个不同的尺寸有同一公差等级、其公差数值 ;A.相等B.不相等C.不一定相等D.不能相等137 φ40mm 的基孔制孔、轴配合,已知其最小间隙为,则轴的上偏差是 ;C.小于D.小于.138 下列说法不正确的有A 、读数分度齿轮,要求传递运动准确；B 、传递动力的齿轮,要求载荷分布均匀；C 、高速传动的齿轮,要求载荷分布均匀；D 、低速齿轮,对运动的准确性要求高;139 通过函数关系式运算,获得被测几何量的量值的方法,称为A 、相对测量法B 、被动测量法C 、综合测量法D 、间接测量法140 轴上的实际被测轴线各点距基准轴线的距离最近为1 m μ,最远为4 m μ,则同轴度误差值为 c ;φm μ Ｂ.φ4m μ Ｃ.φ8m μ Ｄ.φ1m μ141 下列 表面粗糙度要求最高;Ａ.307h φ Ｂ.907H φ Ｃ.607h φ Ｄ.807h φ142 滚动轴承内径公差带的特点是它位于以内径公称直径为零线的Ａ,上方且基本偏差为零 Ｂ.上方且为正值Ｃ.下方且基本偏差为零 Ｄ.下方且为负值143 按规定,量块的制造精度分为A: 1—6共六等 B: 1—5共5等C: —4共5级144 最大实体要求适用于A、需要保证可装配性的场合B、任何场合C、需要保证零件强度的场合D、尺寸和形位公差相差很大的场合; 145 下列形位公差项目中公差带形状与径向全跳动公差带相同的那个公差项目是A、圆度B、圆柱度C、同轴度D、位置度146 是孔的最小实体尺寸;A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸147 零件的加工难易程度取决于的高低;A. 精度等级B. 基本偏差C.过盈量D.间隙;148 零件尺寸误差同形位误差采用包容要求时,应遵守边界;A.实效边界B.包容 C作用 .D. 最大实体;149 选择较大的测量力, 提高测量的精确度;A.有利于 B不利于 .C.提高 D.不妨碍;150 测量误差值则测量精度越高;A.越小B.越大C.一定D. 对称;151 愈小的配合公差,则相互配合的孔、轴的公差等级 ;A. 愈高B. 愈低 C过盈大 .D.间隙大;152 优先选择是为了制造的方便;.A. 基轴制B.高精度C.公差带D. 基孔制;153 需要严格保证配合性质时,应采用 ;A. 包容要求B.独立原则C.最大实体要求D. 最小实体要求;154 用来限制被测要素变动区域的是 ;A形位公差带 B.尺寸公差 C.配合公差 D.基本偏差155 只要零件的相同,就可以说明它们的精度要求相同;A.公差等级B.公差值C.基准制D.基本偏差;156 被测要素相对于基准的位置关系以理论正确尺寸标注,则其公差带的位置是 ;A.浮动的B.固定的C.变化的D.不同的;157 采用时,零件的位置误差与尺寸误差各自分别测量;A.包容要求B.最大实体要求C.独立原则D.最小实体要求158 量块按“级”使用时,应以其作为工作尺寸,该尺寸包含了量块的制造误差;A.标称值B.实际值C.测量值D.尺寸值159 可能有间隙也可能有过盈的配合是 ;A. 间隙B.过盈C. 过渡D.公差配合;160 符号—表示 ;A.全跳动B.直线度C.倾斜度D. 对称;171 符号行度 B.园跳动 C.倾斜度 D. 对称,172 下列配合中,配合公差最大的是A、φ30H7／g6B、φ30H8／g7C、φ30H7／u7D、φ100H7／g6173 测量合格的某一实际孔与某一实际轴在装配后得到了间隙,则设计配合 .Ａ、一定是间隙配合 Ｂ、一定是过盈配合Ｃ、一定是过渡配合 Ｄ、可能是间隙配合也可能是过渡配合174 下列哪一个表面粗糙度要求最低;Ａ、307h φ Ｂ、907H φ Ｃ、607h φ Ｄ、φ30H8175 国标规定,矩形花键联结的定心方式采用A 、大径定心B 、键宽定心C 、小径定心D 、键高定心 176 基本尺寸相同,相互结合的孔、轴公差带之间的关系;A 、间隙B 、过盈C 、联结D 、配合177 下列四组配合中配合性质与407/6H k φ相同的一组是Ａ、407/7H k φ Ｂ、407/7K h φ Ｃ、407/6K h φ Ｄ、406/6H k φ178 用功能量规控制形状误差大小的方法适用于A 、遵守独立原则时B 、生产现场C 、遵守最小实体要求时D 、标有跳动公差时179 下列形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个项目是.A 、 圆度B 、圆柱度C 、同轴度D 、位置度180 用立式光学比较仪测量256m φ轴的方法属于A 、绝对测量B 、相对测量C 、综合测量D 、主动测量181 评定随机误差以 作为随机误差的极限偏差;A ±3σ .B.±σ σ D.±3;182 平行度是位置误差;A.形状B.定位C.定向D.形位;183 孔、轴配合,尺寸为108hφ,.该配合采用了制;A.基准B.基孔C.基轴D.优先184 孔、轴尺寸为108hφ,最大间隙Xmax=+,最大过盈Ymax=－,配合类别是配合;A.间隙B.过盈C.过渡D.一般;185 轴的尺寸为108hφ,轴的上偏差为 .;D.需要查表;186 某轴尺寸为108hφ,轴的公差等级为 .;BIT8 . D.没有标明;187 某孔、轴配合,最大间隙Xmax=+,最大过盈Ymax=－,配合公差为 .; ;188 是通过测量获得的某一尺寸;Ａ.实际尺寸Ｂ.基本尺寸Ｃ.极限尺寸Ｄ.尺寸偏差189 设计确定的尺寸为 ;Ａ.实际尺寸Ｂ.基本尺寸Ｃ.极限尺寸Ｄ.验收尺寸190 是极限尺寸减其基本尺寸的代数差;Ａ极限偏差. Ｂ.基本偏差Ｃ.实际偏差Ｄ.尺寸偏差191 配合间隙为+～+mm的孔和轴,其配合公差是 ;C.小于等于D.大于.192 轴的最大实体尺寸是其.A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸193 轴的最小实体尺寸是其.A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸194 孔的直线度误差Φ,指引线的箭头应与尺寸线对齐A.轴线B.轮廓线C.素线D.端面;195 采用公差要求,被测要素应遵守最大实体实效边界;A.独立B.包容C.最大实体 D最小实体;196 孔的最大实体尺寸是 ;A.最小极限尺寸B.最大极限尺寸C.实际尺寸D.测量尺寸;197 孔的最小实体尺寸是 ;A.最小极限尺寸B.实际尺寸C.测量尺寸D.最大极限尺寸198 零件Φ70的轴采用了公差关系,最大实体边界A.独立B.包容要求C.最大实体 D最小实体199 配合间隙为+～+mm的孔和轴,其配合公差是 ;C.小于等于D.大于.200 零件图上Φ70轴的尺寸是确定的;A.设计B.测量C.计算D.类比;====================答案====================答案部分.1A2C3A4D5A6C7A8C9B10B11C12A13C14B15B16C17B18D19D20C21A22C23D24A25B26A27A28D29B30A31A32D33A34A35A36B37C38A39C40B41A42A43D44A45C46D47C48B49B50B51A52C53C54B55B56C57B58A59C60A61B62B63A64B65C66C67A68A69D70A71A72B73B74A75A76A77C78A79A80B81A82C83C84C85C86B87D88B89B90B91C92A93B94A95C96A97D98B99A100D101D102A103B104B105B106C107A108B109B110C 111A112A113B114A115B116A117C118A119 B120A 121A122C123A124D125A126C127A128C129B130B 131C132A133C134B135B136C137B138D139 D140C 141A142C143D144A145B146A147A148D149B150A 151A152D153A154A155A156B157C158A159C160B 161A162A163D164A165C166D167C168B169B170B 171A172B173C174D175B176C177B178A179C180A 181A182C183C184C185C186B187D188A189 B190A 191C192A193B194A195C196A197D198B199C200A。

《公差配合与技术测量》课程复习题一、填空题1．互换性的主要特征有二个：一是装配时不需 ；二是装配后必需满足 的要求。

2．孔40034.0009.0Φ++mm 的D= mm 、ES= mm 、EI= mm 、T h = mm 、D m = mm 、D L = mm 。

3．孔20033.00Φ+mm 与轴20020.0041.0Φ--mm 形成 配合，极限盈隙量分别是 mm 、 mm 。

4．25020.0033.0Φ--mm 的精度比25020.0041.0Φ--mm 精度 （高、低），因为 。

5．作用尺寸是 与 综合而成。

对一批零件来说，它是一个变量，即每个零件的作用尺寸不尽相同。

6．孔40034.0009.0Φ++mm 的D= mm 、ES= mm 、EI= mm 、Ts= mm 、MMS= mm 、LMS= mm 。

7．标准公差等级IT01与IT10相比， 的精确程度较低。

8．最大实体实效尺寸是 与 综合而成。

对一批零件来说它是一个变量。

9．公差原则是指处理 与 之间关系的原则。

10．一个具体的公差带是由三部分组成；一是 、二是 、三是 。

11．Ra 的数值越大，零件表面就越 ，反之，表面就越 。

1．选择、修配或调整；使用性能2．40；+0.034；+0.009；0.025；40.009；40.034 3．间隙；+0.020；+0.0744．高；两者基本尺寸相同，但前者比后者的公差值得小。

5．尺寸误差；形位误差6．40；+0.034；+0.009；0.025；40.009；40.034 7．IT108．最大实体尺寸；形位公差 9．尺寸公差；形位公差 10．基本尺寸；上偏差；下偏差 11．粗糙；光滑1．公差一般为正，个别情况下，也可以为负或零。

（）2．滚动轴承外圈外径和孔的配合为基轴制配合。

（）3．零件装配时仅需稍做修配和调整便能够装配的性质称为互换性。

（）4．零件是否合格首先就是是否达到了基本尺寸，正好做到基本尺寸肯定是合格品。

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合格。

（×）6．某孔要求尺寸为φ20-0.046-0.0677．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

选择题答案：1、A2、A3、B4、B5、A6、A7、A8、A9、A10、A11、A12、A13、B14、A15、A16、A17、A18、A19、A20、A21、A22、A23、A24、A25、A26、D27、A28、A29、D30、A1、实际尺寸减去基本尺寸所得的代数差.2、代替3、误差4、普遍遵循5、完全互换6、行业标准7、测量8、角度量块9、五10、六11、刻度12、绝对测量13、真值14、mm15、设计时16、孔或轴17、测量18、基本尺寸19、上偏差、下偏差20、下偏差21、靠近零线22、最小极限尺寸23、图解24、基本偏差25、基本尺寸、相互结合26、间隙27、精度28、基准孔29、基准轴30、标准公差判断题:1（×） 2（×） 3（×） 4（√） 5（×）6（√） 7 （√） 8（×） 9（×） 10（√）11（√） 12（×） 13（√） 14（√） 15（×）16（×） 17（×） 18（√） 19（√） 20（√）21（×） 22（×） 23（×） 24（×） 25 （√）26（×） 27（√） 28（√） 29（√） 30（√）简答题1.测量过程中的四个要素是什么?答：四个要素是：①被测对象②测量单位③测量方法④测量精度2.量块按“级”使用与按“等”使用那个测量精度高？为什么？答：量块按“等”使用比按“级”使用的测量精度要高。

因为按“等”使用时排除了量块的制造误差，而按”级”使用则包含了量块的制造误差。

3.测量误差的来源包括那些方面？答：主要有以下方面：①计量器具的误差②方法误差③环境误差④人员误差4.什么是尺寸公差和公差带图？答：表示零件的尺寸相对其基础尺寸所允许度动的范围，叫做尺寸公差。

公差带的图解方式称为公差带图。

5.简述基准制的选用原则？答：基准制的选用原则如下：①一般情况优先选用基孔制。

精心整理《公差配合与测量技术》复习题[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。

A.过多B.过少C.过量D.过头[2]选择（C）的测量力，有利于提高测量的精确度和灵敏度。

A.较大B.较小C.适当D.无关。

[3]对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。

A完全B.不完全C.不一定D.不可能。

[4]圆柱度公差为0.03mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。

A.不小于B.等于C.不等于D.不大于。

[5]车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（A）。

A.准确性B.无关C低速运动.D.高速运动。

[6]（C）误差是有某种不正常的原因造成的。

A.相对B.绝对C.粗大D.变值。

[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。

A.形状B.定向C.定位D.形位。

[8]（C）配合可能有间隙，也可能有过盈。

A.间隙B.过盈C.过渡D.常用[9]基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。

A.公差值B.公差等级C.配合D.标注[10]键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。

A.小于B.大于C.等于D.小于等于[11]几何量的基本长度单位为()。

A.厘米B.毫米C.米D.微米[12]按GB/T1800.3—1998的规定，标准公差等级分为(A)级。

A20.B.18C.19D.22[13]对于有配合要求的孔和轴，尺寸公差应采用()等级。

A.较大B.较小C.较高D.较低。

[14]（）误差可用修正法和抵消法等方法消除。

A.随机B.系统C.粗大D.相对。

[15]标准规定了（B）优先数系列。

A.4个B.5个C.10个D.1个。

[16]同一公差等级的两个尺寸、其公差数值()。

A.相等B.不相等C.不一定相等D.不能相等[17]φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是()。

公差配合与技术测量试题 2一、填空1、允许零件几何参数的变动量称为2、按互换的程度不同，零部件的互换性可分为互换和互换。

3、配合的选用方法有、、。

4、公差类型有公差，公差，公差和。

5、向心滚动轴承（除圆锥滚子轴承）共分为：、、、、五等级，其中级最高，级最低。

6、配合是指相同的，相互结合的孔和轴的公差带的关系。

7、光滑极限量规简称为，它是检验的没有的专用检验工具。

8、根据配合的性质不同，配合分为配合，配合，配合。

9、用量规检验工件尺寸时，如果规能通过，规不能通过，则该工件尺寸合格。

10、按照构造上的特征，通用计量器具可分为，，，，（气动量具），（电动量仪。

）11、形状公差包括，，，，，。

12、国际单位制中长度的基本单位为。

13、位置公差包括，，（），（），（），（），（），（）。

14、在实际测量中，常用真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为真值。

15、螺纹按其用途不同，可分为螺纹，螺纹和螺纹。

16、表面粗糙度Ra、Rz、Ry三个高度参数中，是主要参数17、表面粗糙度的评定参数有，、( ), , ，。

18、当通用量仪直接测量角度工件时，如果角度精度要求不高时，常用测量；否则，用光学角分度头或测量。

19、表面粗糙度检测方法有：（）（）、（、（）。

20、键的种类有（）（）（）。

21、平键配合是一种（）制的配合，配合种类只有三种，（）键连接，（）键联接和（）键联接，其中（）键联接是间隙配合。

（）键联接和（）键联接是过渡配合。

22、角度和锥度的检测方法有( )（）和（）23、平键和半圆键都是靠键和键槽的（面传递扭矩。

24、检验工件最大实体尺寸的量规称为（）。

检验工件最小实体尺寸的量规称为（。

二名词解释1.基本尺寸：2.2.实际尺寸：3.尺寸公差：4.极限尺寸：5.上偏差：6.下偏差：7.基孔制：8.基轴制：9.分度值：10.综合测量：11.单项测量：12.接触测量：13.非接触测量：14.形状误差：15.定位误差：16.表面粗糙度：17.圆锥角：18.锥度C：19.孔的作用尺寸：轴的作用尺寸：20.测量误差：21.测量范围：三、简答题1、选定公差等级的基本原则是什么？2、基准制的选用原则是什么？3、那些情况下，采用基轴制？4、在机械加工过程中，被加工表面的粗糙度是什么原因引起的？5、表面粗糙度对零件的使用性有什么影响？6、表面粗糙度高度参数允许值的选用原则是什么？7、与光滑圆柱配合相比，光滑圆锥配合的优点是什么？8、螺纹中径对螺纹配合有何意义？9、与单键相比，花键联接的优缺点公差配合与技术测量试题答案一、填空1、允许零件几何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

综合练习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．图样标注φ200 -0.021mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）4．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×）5．未注公差尺寸即对该尺寸无公差要求。

（×）6．基本偏差决定公差带的位置。

（√）7．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）8．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）9．某实际要素存在形状误差，则一定存在位置误差。

（×）10．图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（×）11．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

(√)12．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格（×）13．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同（√）14．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

(×）15．最小条件是指被测要素对基准要素的最大变动量为最小。

（×）16．确定表面粗糙度时，通常可在三项高度特性方面的参数中选取。

（√）17．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度（×）18．Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。

（√）19．Ry参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（√）20．选择表面粗糙度评定参数值应尽量小好。

（×）21．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
