普通混凝土小型空心砌块墙体砌筑施工方案
- 格式:doc
- 大小:61.50 KB
- 文档页数:10
混凝土小型空心砌块墙施工方案一、工程概述混凝土小型空心砌块墙是一种常用于建筑施工中的墙体结构,具有强度高、隔热性好、施工方便等优点,广泛应用于住宅建筑、公共建筑等领域。
本文将介绍混凝土小型空心砌块墙的施工方案,包括施工前准备、施工过程、质量控制等内容。
二、施工前准备1. 材料准备•混凝土小型空心砌块:根据设计要求选用合适规格的砌块。
•水泥:选用符合标准的水泥。
•砂、碎石:用于混凝土搅拌。
•钢筋:用于加固墙体结构。
•砂浆:用于砌筑砌块之间的粘结。
•墙体衬套:用于墙体保温、防水。
2. 设备准备•砌块切割机:用于对砌块进行加工。
•搅拌机:用于搅拌混凝土。
•碾压机:用于墙体表面压光。
•长尺、水平尺、铁锤等基本手工具。
三、施工过程1. 基础处理1.对地基进行清理、浇筑砼基础。
2.在基础上设置导墙线,确定砌墙位置。
2. 砌墙1.将砌块按设计要求放置在基础上。
2.使用砂浆将砌块粘结在一起,注意保持墙体垂直、水平。
3. 加固处理1.在砌墙过程中设置钢筋。
2.在砌墙顶部预留梁柱孔。
4. 灌浆封孔1.在砌墙后,通过梁柱孔,进行灌浆封孔处理。
5. 衬套处理1.在墙体表面安装衬套,增加墙体保温、防水性能。
四、质量控制1. 墙体强度1.墙体应符合设计要求的强度标准。
2.对墙体进行逐层检查,确保砌筑质量良好。
2. 钢筋加固1.钢筋设置应符合设计要求。
2.钢筋连接牢固、接头齐平。
3. 砂浆粘结1.砂浆应均匀涂抹在砌块表面。
2.砂浆应与砌块牢固粘结。
五、施工注意事项1.工人操作需谨慎,保证安全施工。
2.施工过程中要及时清理工地,保持整洁有序。
3.对施工过程中的问题及时处理,避免影响施工进度。
通过以上施工过程,可以保证混凝土小型空心砌块墙体施工的顺利进行,并最终保证墙体的质量可靠。
混凝土小型空心砌块墙体砌筑施工方案
一、前期准备工作
1.根据设计图纸和墙体尺寸要求进行测量,确定施工布置和定位。
2.进行场地清理,清除杂物和障碍物,确保施工区域的平整度。
3.准备好所需的材料和工具,包括小型空心砌块、水泥、砂浆、水平仪、抹灰工具等。
二、墙体定位和标高确定
1.在地面上标出墙体的定位线,使用钢钉和尺子进行精确标定。
2.使用水平仪和测量工具确定墙体的垂直度和标高,确保墙体的平整度。
三、基础施工
1.根据设计要求进行基础的开挖和混凝土浇筑,确保基础的稳定性。
2.在基础表面涂刷一层防水涂料,防止地下水渗透。
四、墙体砌筑
1.在基础上涂布薄层水泥砂浆,作为墙体砌筑的粘结层。
2.按照设计图纸和尺寸要求,用水泥砂浆将小型空心砌块逐层砌筑起来。
注意保持墙体垂直度和水平度,并使用水平仪进行校正。
3.在砌筑墙体时,每一层砌块之间应采取错缝砌筑,并在砌块的中间加入钢筋等增强材料,增加墙体的强度和稳定性。
4.每一层砌完后,使用水平仪进行检查和调整,确保墙体的垂直度和水平度。
五、墙体饰面处理
1.在墙体表面涂刷一层薄层水泥砂浆,作为墙体的饰面层。
2.使用抹灰工具将水泥砂浆均匀涂刷在墙体表面,确保墙体的平整度和光滑度。
3.等墙体表面的水泥砂浆完全干燥后,可以进行进一步的饰面处理,如刷涂乳胶漆等。
六、收尾工作
1.清理施工现场,清除杂物和废料。
2.进行墙体的最终检查和验收,确保墙体的质量和规范达到要求。
以上是一种混凝土小型空心砌块墙体砌筑的施工方案,注意施工中要严格按照设计要求进行操作,并做好施工质量和安全保障工作。
混凝土小型空心砌块砌体施工方案
一、准备工作
在进行混凝土小型空心砌块砌体施工前,需要做好以下准备工作:
1.确定施工图纸和设计要求。
2.购买所需的材料和设备,包括小型空心砌块、水泥、砂、水等。
3.搭建施工所需的临时工棚和设施。
二、施工步骤
1. 基础处理
1.清理基地,确保表面平整、干净。
2.根据设计要求进行浇筑地基,确保基础牢固。
2. 砌墙
1.准备砌筑所需的各类材料和工具。
2.将小型空心砌块按照设计要求进行摆放。
3.使用水泥砂浆将小型空心砌块粘合在一起。
4.在适当位置留置加固件,增加墙体稳定性。
5.在砌墙过程中留置门窗洞口,并确保大小位置准确。
3. 涂抹和修整墙面
1.使用水泥砂浆对墙体进行抹灰。
2.修整墙面,确保表面平整光滑。
4. 完工处理
1.检查墙体质量,确保墙体结实牢固。
2.对砌体进行验收,确保符合设计要求。
3.清理施工现场,确保环境整洁。
三、注意事项
在进行混凝土小型空心砌块砌体施工时,需要注意以下事项:
1.确保材料质量符合相关标准,严格按照设计要求施工。
2.注意施工过程中的安全问题,做好现场防护工作。
3.合理安排施工顺序,提高施工效率。
4.在施工过程中随时保持与设计人员的沟通,及时解决问题。
混凝土小型空心砌块砌体施工方案的顺利实施,需要施工人员具备丰富的经验和技术,保证砌体质量,确保工程安全。
混凝土小型空心砌块砌体工程1、一般规定1.1 本节适用于普通混凝土小型空心砌块和轻骨料混凝土小型空心砌块(以下简称小砌块)工程的施工质量验收。
1.2 施工时所用的小砌块的产品龄期不应小于28d。
1。
3 砌筑小砌块时,应清除表面污物和芯柱用小砌块孔洞底部的毛边,剔除外观质量不合格的小砌块.1。
4 施工时所用的砂浆,宜选用专用的小砌块砌筑砂浆。
1.5 底层室内地面以下或防潮层以下的砌体,应采用强度等级不低于C20的混凝土灌实小砌块的孔洞.1。
6 小砌块砌筑时,在天气干燥炎热的情况下,可提前洒水湿润小砌块;对轻骨料混凝土小型空心砌块,可提前浇水湿润。
小砌块表面有浮水时,不得施工。
1.7 承重墙体严禁使用断裂小砌块。
1.8 小砌块墙体应对孔错缝搭砌,搭接长度不应小于90㎜。
墙体的个别部位不能满足上述要求时,应在灰缝中设置拉结钢筋或钢筋网片,但竖向通缝仍不得超过两皮小砌块。
1。
9 小砌块应底面朝上反砌于墙上。
1.10 浇灌芯柱的混凝土,宜选用专用的小砌块灌孔混凝土,当采用普通混凝土时,其坍落度不应小于90㎜。
1.11 浇灌芯柱混凝土,应遵守下列规定:1、清除孔洞内的砂浆等杂物,并用水冲洗。
2、砌筑砂浆强度大于1MPa时,方可浇灌芯柱混凝土。
3、浇灌芯柱混凝土前应先注入适量与芯柱混凝土相同的去石水泥砂浆,再现浇灌混凝土。
1。
12 需要移动砌体中的小砌块或小砌块被撞动时,应重新铺砌。
2、施工准备2.1 材料1、混凝土小型空心砌块:一般规格为390㎜×190㎜×190㎜,其规格、质量、强度等级应符合有关设计和现行国家标准《普通混凝土小型空心砌块》GB8239的规定,同时要求施工时所用的小砌块的产品龄期不应小于28d.2、水泥、砂、水等材料见本规程4。
2。
3、专用小砌块砌筑砂浆见《砌体工程施工验收规范》(GB50203)和《混凝土小型空心砌块建筑技术规程》(JGJ/T14—2004)。
4、其他材料:墙体拉接筋及预埋件,木砖应刷防腐剂等.2。
混凝土空心砌块施工方案一、前言混凝土空心砌块广泛应用于建筑中,是一种轻质、高强度的建筑材料。
本文旨在介绍混凝土空心砌块的施工方案,包括准备工作、施工过程、质量控制等内容,以帮助工程施工人员更好地进行施工工作。
二、准备工作1. 材料准备在进行混凝土空心砌块施工之前,需要准备好以下材料: - 混凝土空心砌块 -水泥 - 砂浆 - 砖墙专用砂浆 - 手工具:砖刀、泥刀、坠 - 机械工具:搅拌机、平板夯、悬挂式吊篮等2. 地基准备在进行砌体结构施工前,需要对基础进行检查和处理。
确保基础平整、牢固,无裂缝、空鼓等缺陷。
三、施工过程1. 砌墙顺序根据建筑设计图纸和建筑施工方案,按照从下到上、从外到内的顺序进行砌墙工作。
在进行石灰砂浆砌筑时,要求垒头砌交,梁、墙的砌法要严格按照设计要求进行。
2. 粘结砌筑粘结砌筑时,需用石灰砂浆进行砌筑,每一层需用均匀的砂浆进行涂抹,丝细线拉起来做线工。
3. 绑扎处理砌筑高度达到设计要求后,进行混凝土柱的浇筑,确保砌墙的稳固性。
浇筑前,应先在墙体表面开槽,嵌入钢筋,并采用钢筋焊接等方式进行加固处理。
四、质量控制1. 施工质量检测在进行砌墙施工的过程中,需要对砌筑的每一层墙进行检测,包括砖缝宽度、水平垂直度、墙体强度等方面的指标,确保施工质量符合要求。
2. 完工验收在完成混凝土空心砌块施工后,需要进行完工验收。
验收内容包括工程质量、规格尺寸、外观效果等方面,确保整体施工质量符合设计要求。
五、总结混凝土空心砌块施工是一项重要的建筑工程,对建筑结构稳定性和美观性具有重要影响。
工程施工人员在施工过程中要严格按照施工方案进行操作,确保施工质量和工程安全。
同时,定期进行施工质量检测和验收,保证工程质量达标。
混凝土小型空心砌块砌筑工程施工要求及施工工艺一、施工要求:1.施工前需要制定详细的施工方案和安全措施,并做好施工组织和施工流程安排。
2.施工前需要对施工现场进行清理和基础检查,确保基础平整、稳定,符合设计要求。
3.施工施工前,需要检查砌块符合国家标准和质量要求,有合格证明,并按照要求进行堆放、分类存放。
4.施工现场需要设施施工足够的施工人员和专业设备,保证施工进度和质量。
5.施工现场需要配备专业人员进行现场监督和质量检查,及时发现和处理施工中的问题。
6.施工过程中需要按照相关规范和技术要求进行施工操作,确保施工质量符合设计要求。
7.施工现场需要保持整洁和安全,杂物要及时清理,机具要定期检修和维护。
8.施工完后需要进行验收,并填写详细的施工记录和验收报告。
二、施工工艺:1.施工准备:清理施工现场,检查基础平整度和稳定性,制定施工方案和安全措施。
2.基础处理:在基础表面涂刷防水涂料,以减少基础对水分的吸收。
然后使用水泥浆涂刷基础表面,增加黏结力和稳定性。
3.砌筑开始:先在基础上设置排线,确定砌块的位置和高度。
然后用水泥砂浆将第一层砌块在基础上进行粘贴,以确保砌块的稳定和垂直度。
砌筑过程中要注意砌筑缝宽度和水平度的控制。
4.砌筑中间层:第一层砌完后,可以在砌筑过程中设置水平线或竖向排线,用于控制砌筑的水平度和垂直度。
同时,在砌块内填充适量的腻子,以增加砌筑墙体的强度和稳定性。
5.特殊部位施工:对于门、窗洞口等特殊部位,需要设立木模板进行支撑和定位,以保证砌筑的准确性和规整度。
6.完工处理:砌筑完成后,可以进行外墙抹灰和内墙涂料处理,以进一步增加墙体的强度和美观性。
7.清理整理:施工完成后,及时清理施工现场杂物和废料,做好清理整理工作,保持施工现场的整洁和安全。
混凝土小型空心砌块砌体一、材料要求(一)砌块:混凝土小型空心砌块:品种、强度等级必须符合设计要求,且砌块的强度等级不小于MU7.5,并有出厂合格证、试验单。
砌筑砂浆强度不小于M7.5。
施工时所用的小砌块的产品龄期不应小于28d,不宜小于35d。
严禁使用断裂小砌块。
小砌块进场应用叉车装卸。
(二)水泥:1 一般宜采用32.5级的普通硅酸盐水泥或矿渣硅酸盐水泥。
2 水泥进场使用前,应分批对其强度、凝结时间、安定性进行复验。
3 当在使用中对水泥的质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过1个月)时,应复查试验,并按结果使用。
4 不同品种的水泥不得混合使用。
(三)砂:用中砂,砂含泥量不超过5%,不得含有草根等杂物,使用前用5mm孔径的筛子过筛。
(四)掺合料:石灰膏,磨细生石灰,或采用粉煤灰等保水增稠材料,生石灰熟化时间不少于7d。
(五)拉结钢筋网片:墙体拉结钢筋网片应采用4镀锌焊接钢筋网片,外墙宜用重镀锌焊接钢筋网片。
钢筋网片纵向钢筋与横向钢筋宜采用平焊连接。
(六)其他材料:预埋件、刷防腐剂的木砖等。
二、主要机具1 机械:切割机、搅拌机、磅秤、垂直运输设备。
2 工具:夹具、.手锯、灰斗、吊篮、大铲、小撬棍、手推车、拖线板、线坠、皮数杆、小白线、卷尺、靠尺、小平尺、灰槽。
三、作业条件1 小型空心砌块砌筑施工前,必须做完地基,办完隐检预检手续。
2 放好砌体墙身位置线、门窗口等位置线,经验线符合设计图纸要求,预检合格。
3 按砌筑操作需要,找好标高,立好皮数杆(一般间距10m,转角处均应设立)。
4 搭设好操作和卸料架子。
5 配制异形尺寸砌块经试配已确定砂浆配合比。
四、操作工艺(一)工艺流程:(二)墙体放线:砌体施工前,应将基础面或楼层结构面按标高找平,依据砌筑图放出一皮砌块的轴线、砌体边线和洞口线。
(三)砌块排列:按砌块排列图在墙体线范围内分块定尺、划线,排列砌块的方法和要求如下:1 小型空心砌块在砌筑前,应根据工程设计施工图,结合砌块的品种、规格、绘制砌体砌块的排列图,围护结构或二次结构,应预先设计好地导墙、工分带、接顶方法等,经审核无误,按图排列砌块。

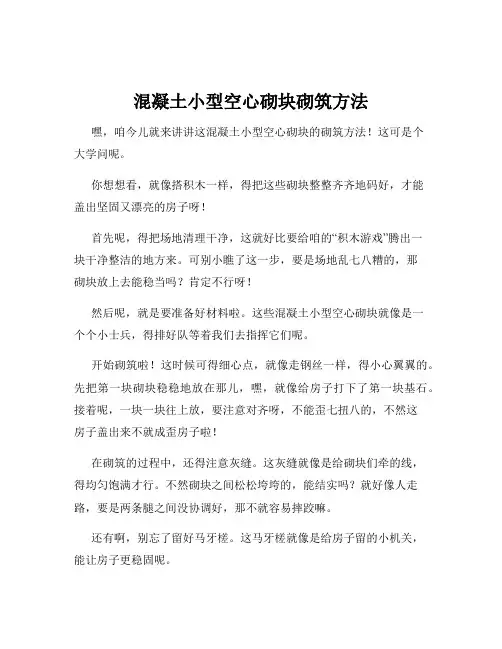

混凝土小型空心砌块砌筑方法嘿,咱今儿就来讲讲这混凝土小型空心砌块的砌筑方法!这可是个大学问呢。
你想想看,就像搭积木一样,得把这些砌块整整齐齐地码好,才能盖出坚固又漂亮的房子呀!首先呢,得把场地清理干净,这就好比要给咱的“积木游戏”腾出一块干净整洁的地方来。
可别小瞧了这一步,要是场地乱七八糟的,那砌块放上去能稳当吗?肯定不行呀!然后呢,就是要准备好材料啦。
这些混凝土小型空心砌块就像是一个个小士兵,得排好队等着我们去指挥它们呢。
开始砌筑啦!这时候可得细心点,就像走钢丝一样,得小心翼翼的。
先把第一块砌块稳稳地放在那儿,嘿,就像给房子打下了第一块基石。
接着呢,一块一块往上放,要注意对齐呀,不能歪七扭八的,不然这房子盖出来不就成歪房子啦!在砌筑的过程中,还得注意灰缝。
这灰缝就像是给砌块们牵的线,得均匀饱满才行。
不然砌块之间松松垮垮的,能结实吗?就好像人走路,要是两条腿之间没协调好,那不就容易摔跤嘛。
还有啊,别忘了留好马牙槎。
这马牙槎就像是给房子留的小机关,能让房子更稳固呢。
每砌一段高度,还得检查检查,看看有没有歪的、斜的。
这就跟我们走路时不时回头看看走得直不直是一个道理呀。
哎呀,这砌筑可真是个细致活儿,一点都马虎不得。
你想想,要是房子盖得不结实,那住进去能安心吗?肯定不行呀!所以啊,咱得认真对待每一块砌块,每一道工序。
等房子砌好了,看着那整整齐齐的墙面,心里那叫一个踏实呀!这可都是我们的心血和汗水换来的成果呢。
总之啊,混凝土小型空心砌块的砌筑方法虽然看起来不复杂,但真要做好,可得下一番功夫呢!咱可不能小瞧了它,要把它当成一件重要的事儿来对待,这样才能盖出好房子来呀!你说是不是这个理儿呢?。

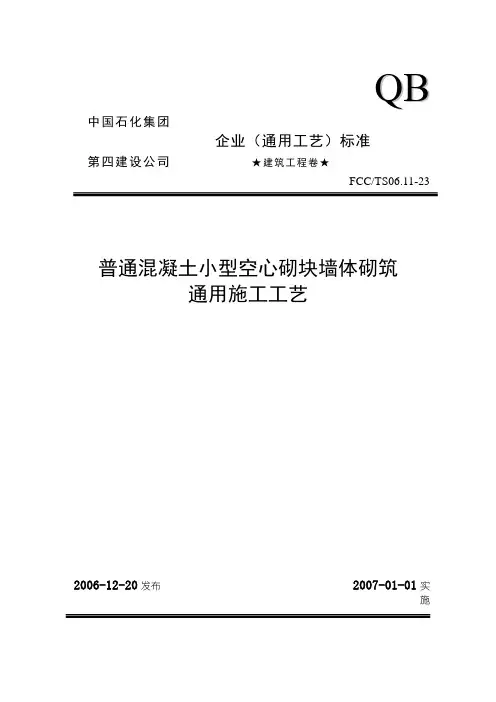

Q B 中国石化集团企业(通用工艺)标准第四建设公司★建筑工程卷★FCC/TS06.11-23普通混凝土小型空心砌块墙体砌筑通用施工工艺2006-12-20发布 2007-01-01实施压力容器现场安装通用施工工艺FCC/TS06.02-01中国石化集团第四建设公司技术处发布普通混凝土小型空心砌块墙体砌筑通用施工工艺1 运用范围本标准适用于建筑工程中采用普通混凝土小型空心砌块的墙体砌筑工程。
2 施工准备2.1材料a)混凝土小型砌块:品种、规格、外观质量、含水率级别、强度等级、抗渗性、抗冻性等必须符合现行国家标准《普通混凝土小型空心砌块》GB8293的规定及设计要求。
有出厂证明,进场应复试。
施工时所用的小砌块的产品龄期不应小于28d;b)水泥:一般采用普通硅酸盐水泥或矿渣硅酸盐水泥,有出厂合格证明。
水泥进场使用前,应分批对其强度、安定性进行复验。
检验批应以同一生产厂家、同一编号为一批。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月时,应复查试验,并按其结果使用。
不同品种的水泥,不得混合使用;c)水:使用饮用水或不含有害物质的洁净水,水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定;d)砂:宜采用中砂,细度模量宜控制在2.5左右,过5mm孔径的筛子,配制强度等级M5以下水泥混合砂浆时,砂的含泥量不超过10%;配制水泥砂浆及强度等级M5及其以上的水泥混合砂浆时,砂的含泥量不超过5%,并不含草根等杂物;e)石灰膏:石灰熟化时间不少于7d,已脱水硬化的石灰膏不得使用。
经试配亦可采用符合标准的粉煤灰;f)水平拉结网片:采用镀钵护φb4冷拔低碳钢丝点焊网片;g)其他材料:豆石、膨胀剂、减水剂、拉结钢筋、预埋件等。
2.2机具设备a)机械:砂浆搅拌机、提升架、切割机、磅秤、翻斗车、振捣器;b)工具:砌块砖笼、小推车、筛子、柳叶灰铲、木掷头(皮锤)、勾缝灰溜、皮数杆、水平尺、2m靠尺、小线、托灰板、线坠、灰桶、插钎、喷壶、锯条等。
混凝土小型空心砌块施工工艺施工流程墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→砌块浇水→校正→砂筑镶砖→竖缝灌砂浆→勾缝。
施工工艺1.墙体放线、立皮数杆:砌体施工前,应将基础面或楼层结构面按标高找平,依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线,立皮数杆。
2.砌块排列:按砌块排列图在墙体线范围内分块定尺、划线,排列砌块的方法和要求如下:1)砌块砌体在砌筑前,应根据工程设计施工图,结合砌块的品种、规格、绘制砌体砌块的排列图,经审核无误,按图排列砌块。
2)砌块排列应从地基或基础面、±0.00面排列,排列时尽可能采用主规格的砌块(390mm×190mm×190mm),砌体中主规格砌块应占总量的75%~80%。
3)外墙转角及纵横强交接处,应将砌块分皮咬槎,交错搭砌,如不能咬槎时,按设计要求采取其他的构造措施。
4)砌筑普通型小型混凝土空心砌块时,不需要对小砌块浇水湿润,如遇天气干燥炎热,宜在砌筑前对砌块喷水湿润,对轻骨料混凝土小砌块,应提前浇水湿润,砌块含水率为40%~50%。
雨天及小砌块表面时有浮水,不得砌筑。
3.砌筑:1)每层应从转角处或定位砌块处开始砌筑。
应砌一皮,校正一皮,拉线控制2)砌体标高和墙面平整度,立皮数杆严格控制灰缝厚度。
3)楼面或圈梁上砌筑第一皮砖时,应满铺10mm厚砂浆。
4)小砌块应将生产时的地面朝上反砌于墙上,砂浆应符合设计要求。
小砌块墙体应根据二次设计的图纸,对孔错缝搭砌,搭接长度不小于90mm。
墙体的个别部位不能满足上述要求时,应在灰缝中设置拉结筋或钢筋网片,但竖向通缝仍不得超过两皮混凝土砌块。
5)墙体转角处和纵横墙交接处应同时砌筑。
临时间断处应砌成斜槎。
6)设置在灰缝内的钢筋应放置在小砌块的边肋上,搭接长度不小于500mm。
7)墙体的水平灰缝厚度和竖向灰缝厚度宜为10mm,砌筑过程中需立皮数杆严格控制,误差不应大于2mm。
8)砌体水平灰缝的砂浆饱满度应按净面积计算,不得低于90%,竖向灰缝不得出现瞎缝、透明缝。
混凝土小型空心砌块墙施工工法1、施工工艺基层清理放线立皮数杆基层清理、浇水湿润排砖拉线砂浆打底找平、砌底皮20cm 水泥砖 Mb7.5水泥砂浆拌制混凝土砌块砌筑勾缝质量验收2、墙体砌筑应从房屋外墙转角定位处开始。
砌筑皮数、灰缝厚度、标高应与该工程的皮数杆相应标志一致。
皮数杆应竖立在墙的转角处和交接处,间距宜小于15m。
3、混凝土空心砌块砌筑形式应每皮顺砌,上下皮混凝土空心砌块应对孔,竖缝应相互错开1/2主规格混凝土空心砌块长度。
使用多排孔混凝土空心砌块砌筑墙体时,应错缝搭砌,搭接长度不应小于主规格混凝土空心砌块长度的1/4。
竖向通缝不得超过两皮混凝土空心砌块。
4、190mm厚度的混凝土空心砌块内外墙和纵横墙必须同时砌筑并相互交错搭接。
临时间断处应砌成斜槎,斜槎水平投影长度不应小于斜槎高度。
严禁留直槎。
5、砌筑混凝土空心砌块的砂浆应随铺随砌,墙体灰缝应横平竖直。
水平灰缝宜采用坐浆法满铺混凝土空心砌块全部壁肋或多排孔混凝土空心砌块的封底面;竖向灰缝应采取满铺端面法,即将混凝土空心砌块端面朝上铺满砂浆再上墙挤紧,然后加浆插捣密实。
饱满度均不宜低于90%。
水平灰缝厚度和竖向灰缝宽度宜为10mm,不得小于8mm,也不应大于12mm。
6、砌筑时,墙面必须用原浆做勾缝处理。
缺灰处应补浆压实,并宜做成凹缝,凹进墙面2mm。
7、砌入墙内的拉结筋必须放置在水平灰缝的砂浆层中,不得有露筋现象。
8、墙体与构造柱连接处应砌成马牙槎。
从每层柱脚开始,先退后进,形成100mm宽、200mm高的凹凸槎口。
柱墙间应采用2 6的拉结筋拉结、间距宜为500m m(或者三皮砖),每边伸入墙内长度应为1000mm或伸至洞口边。
9、外墙砌筑时应及时在混凝土空心砌块的空洞内灌注Cb20细石混凝土。
10、每一楼层砌完后,必须校核墙体的轴线尺寸和标高。
对允许范围内的偏差,应在本层楼面上校正。
11、质量验收标准。
第一章工程概况 (2)1.1、工程总概况 (2)1.2、砌体材料概况 (2)第二章编制依据 (3)第三章施工部署 (3)3.1质量目标 (3)3.2施工顺序 (3)3.3、劳动力配置 (4)3.4、机械工具配置 (4)3.5、材料进场与存放 (4)3.6、施工现场平面布置 (4)第四章施工准备 (5)4.1、技术准备工作 (5)4.2、施工准备工作 (5)第五章墙体施工 (7)5.1、砌体施工 (7)5.2、植筋施工 (16)第六章质量保证 (20)6.1、质量保证体系 (20)6.2、质量保证措施 (20)第七章安全措施 (22)7.1、安全保障体系 (22)7.2、安全保障措施 (22)第八章安全文明施工措施 (24)第九章成品保护措施 (25)第一章工程概况1.1、工程总概况滨河新区公共租赁房(横城区一期)建设项目位于银川市滨河新区横城小镇,东临横城路,西靠古渡路,南接梦圆街,北与共享街相对。
项目包括3#、4#、5#、6#、7#、8#、9#、10#、13#、14#住宅楼,以与37#商业中心、38#社区服务中心物业管理用房,规划总用地面积66013m2,总建筑面积52703m2。
本工程中住宅楼均为地下一层、地上十一层,剪力墙结构,37#商业中心为2层框架结构,38#社区服务中心物业管理用房为3层框架结构。
1.2、砌体材料概况本工程中,砌体材料如下表:本工程中所使用的小型砼空心砌块龄期不得小于28d,墙顶后塞口采用190*90*53的小型混凝土砖砌筑。
第二章编制依据1、《建筑工程施工质量验收统一标准》 GB50300-20132、《砌体工程施工质量验收规范》GB50203-20113、《混凝土结构工程施工质量验收规范》GB50204-20154、《砌体结构构造详图》 02G01-15、《砌体结构构造(混凝土小型空心砌块)》06SG605-26、《钢筋混凝土过梁结构标准图集》02G057、《混凝土结构后锚固技术规程》JGJ145-20138、《混凝土结构工程施工质量验收规范》50204-2015第三章施工部署3.1质量目标二次结构的质量目标为:各分项工程验收一次通过,合格率为100%。
浅谈混凝土小型空心砌块砌体施工一、普通混凝土小型空心砌块普通混凝土小型空心砌块以水泥、砂、碎石或卵石、水等预制成的。
普通混凝土小型空心砌块主规格尺寸为390mm×190mm×190mm,有两个方形孔,最小外壁厚应不小于30mm,最小肋厚应不小于25mm,空心率应不小于25%。
普通混凝土小型空心砌块按其强度分为mu3.5、mu5、mu7.5、mu10、mu15、mu20六个强度等级。
普通混凝土小型空心砌块按其尺寸偏差、外观质量分为优等品、一等品和合格品。
普通混凝土小型空心砌块的尺寸允许偏差应符合表13-30的规定。
二、轻骨料混凝土小型空心砌块轻骨料混凝土小型空心砌块以水泥、轻骨料、砂、水等预制成的。
轻骨料混凝土小型空心砌块主规格尺寸为390mm×190mm×190mm。
按其孔的排数有:单排孔、双排孔、三排孔和四排孔等四类。
轻骨料混凝土小型空心砌块按其密度分为:500、600、700、800、900、1000、1200、1400八个密度等级。
轻骨料混凝土小型空心砌块按其强度分为:mul5、mu2.5、mu3.5、mu5、mu7.5、mu10六个强度等级。
轻骨料混凝土小型空心砌块按尺寸偏差、外观质量分为:优等品、一等品和合格品。
轻骨料混凝土小型空心砌块的尺寸允许偏差应符合表13-33的规定。
注:最小外壁厚和肋厚不应小于20mm。
轻骨料混凝土小型空心砌块的外观质量应符合表13-34的规定。
轻骨料混凝土小型空心砌块的密度应符合表13-35的规定,其规定值允许最大偏差为100kg/m3。
轻骨料混凝土小型空心砌块的抗压强度,符合表13-36要求者为优等品或一等品;密度等级范围不满足要求者为合格品。
三、一般构造要求混凝土小型空心砌块砌体所用的材料,除满足强度计算要求外,尚应符合下列要求:1.对室内地面以下的砌体,应采用普通混凝土小砌块和不低于m5的水泥砂浆。
2.五层及五层以上民用建筑的底层墙体,应采用不低于mu5的混凝土小砌块和m5的砌筑砂浆。
小型空心砌块施工方案小型空心砌块施工方案一、项目背景小型空心砌块是一种轻质骨料混凝土块,具有保温隔热、吸声防火、搭建速度快等优点,被广泛应用于住宅、商铺等建筑的围护墙、隔墙等建筑结构。
本文将介绍小型空心砌块施工的具体方案。
二、施工准备1. 建筑图纸:根据建筑图纸确定空心砌块的尺寸和数量。
2. 施工材料:除空心砌块外,还需要购买砂浆、水泥、钢筋、砖墙连接件等施工材料。
3. 工具设备:配备施工所需的切割机、搅拌机、扫把、锤子、水平仪等工具设备。
4. 施工人员:组织专业施工人员进行施工操作。
三、施工步骤1. 尺寸标线:根据图纸将建筑墙面的轮廓线用绳子和粉笔标出。
2. 准备砂浆:按照一定比例将砂浆粉与水进行混合搅拌,直至砂浆充分湿润而不过于稀薄。
3. 涂抹砂浆:用刮板将砂浆均匀地涂抹在墙面轮廓线内的地方。
4. 堆砌砌块:将预先准备好的小型空心砌块放置在涂抹砂浆的墙面上,按照图纸上的要求进行堆砌,保持水平垂直。
5. 连接件安装:在砌块之间设置连接件,用锤子敲打使连接件牢固固定在砌块之间。
6. 砂浆填缝:待砌块堆砌完成后,用砂浆将砌缝填满,使砌缝齐平。
7. 钢筋加固:根据建筑设计要求,在合适的位置嵌入钢筋,增加墙体的强度和稳定性。
8. 砌块修整:用切割机将多余的砌块修剪整齐,使墙面平整美观。
9. 清理工地:施工结束后,清理工地,清除施工中产生的垃圾和废料。
四、施工注意事项1. 施工时需严格按照建筑图纸上的要求进行施工,保证施工质量。
2. 砌块之间的连接件要牢固可靠,避免砌块间的空隙。
3. 砂浆的搅拌要均匀,砌块粘贴后要用水平仪检测,保持垂直水平。
4. 施工人员要戴上安全帽和手套,避免事故发生。
5. 工地周围要设置围栏,提醒他人注意安全。
经过以上施工方案的执行,小型空心砌块的施工可以高效、安全地完成。
普通混凝土小型空心砌块墙体砌筑施工方案一、工程设计要求:本工程砌体采用普通混凝土小型空心砌块。
外墙:±0.000以上为200厚混凝土小型空心砌块。
内墙:±0.000以下:承重墙370厚空心砖;隔墙100~200厚普通混凝土小型空心砌块。
±0。
000以上为200厚普通混凝土小型空心砌块。
±0.000以下砌块强度等级为MU5,水泥砂浆强度等级为Mb5;±0.000以上外围护墙砌块强度等级为MU5,内隔墙砌块强度等级为MU3.5,砌筑砂浆为混合砂浆Mb5。
构造柱设置:当外墙位于悬挑梁上时,应在外墙端部(挑梁端部)设置构造柱;外墙窗口处的(独立)窗间墙未能与框架柱拉结时,应在墙中部设置构造柱和拉结筋;填充墙墙段长度大于层高2倍时,在墙段中部设置构造柱和拉结筋。
构造柱配筋见图集《06SG614-1》第24、25页为4Ф12,箍筋φ6@250(100),构造柱截面尺寸为240mm×墙厚;小砌块填充墙门洞口抱框做法详见图集《06SG614—1》第30页,抱框柱为100mm×墙厚,配筋主筋为2Ф12,构造筋为φ6@250。
构造柱混凝土标号为C20。
结构构造柱按照结构施工图标注位置留设、配筋,混凝土标号为C30。
水平系梁设置:墙高超过4米或墙上遇有门窗洞口时,应分别在墙体半高处和外墙窗洞的上部及下部,内墙门洞上部设置与柱连接且沿墙贯通的现浇钢筋混凝土水平系梁.框架柱(墙端)植筋钢筋φ10与水平系梁的纵向钢筋φ10连接,详见(06SG614—1)图集第16-20页。
水平系梁截面为(60—100)mm×墙厚,配筋主筋为2φ10,构造筋φ6@300。
过梁做法详见结构施工图18号结构施工总说明中第十一条后砌填充墙过梁做法进行施工.水平系梁混凝土标号为C20。
拉结筋设置:框架结构上拉结筋全部采用植筋,拉结筋为2φ6@400,两侧距墙边20mm,拉结筋沿墙全长贯通。
一、工程概况本工程采用混凝土小型空心砌块作为墙体材料,适用于各类民用和工业建筑。
混凝土小型空心砌块具有轻质、高强、保温隔热、施工方便等优点,能够有效提高施工效率,降低工程成本。
二、施工准备1. 材料准备:根据设计要求,选用符合国家标准的混凝土小型空心砌块,其规格、尺寸、孔型、空心率应满足设计强度等级和建筑热工要求。
砌筑用砂浆主要为水泥、中砂、石灰膏、外加剂等材料配制。
2. 机具准备:塔式起重机、卷扬机及井架、切割机、夹具、手锯、灰斗、吊篮、大铲、小撬棍、手推车等。
3. 人员准备:施工人员需具备一定的砌筑技能和施工经验,确保施工质量。
4. 施工方案编制:根据砌体和砌块的特点、设计图纸要求及现场具体条件,编制施工方案,准备好施工机具,做好施工平面布置,划分施工段,安排好施工流水、工序交叉衔接施工。
三、施工工艺1. 砌筑前的准备工作:完成基础工程,办理隐检预检手续,放好砌体墙身位置线、门窗口等位置线,经验线符合设计图纸要求,预检合格。
2. 砌筑施工:(1)从转角或定位处开始砌筑,内外墙同时砌筑,纵横交错搭接。
(2)砌筑时,应对孔错缝搭砌,灰缝应横平竖直,宽度宜为8~12mm,水平缝砂浆饱满度不得低于90%,竖向不得低于80%,不得出现瞎缝、透明缝等。
(3)墙体底部宜砌3皮烧结普通砖。
(4)砌体临时间断处应砌成斜槎,斜槎长度不应小于斜槎高度的2/3。
(5)沿砌体高度每3皮砌块设拉结筋或钢筋网片。
3. 芯柱施工:(1)用模板封闭芯柱清扫孔,防止混凝土漏浆。
(2)每层每根芯柱的柱脚要用竖砌单孔U、双孔E形或是L形小砌块留设清扫孔。
(3)砌筑芯柱部位的小砌块时,每砌两皮就要铺设钢筋点焊网片并要伸入相邻墙体1000mm。
(4)浇灌芯柱混凝土前,先浇50mm厚与芯柱混凝土C20成分相同的水泥砂浆。
(5)砌筑中以及每层墙体砌至要求标高后,应及时清扫芯柱孔洞内壁及芯柱孔道内掉落的砂浆等杂物。
(6)芯柱铺筋采用月牙纹钢,从上往下穿入芯柱孔洞,通过清扫口与圈梁(基础圈梁、楼层圈梁)伸出的插筋绑扎搭接。
普通混凝土小型空心砌块墙体砌筑施工方案一、工程设计要求:本工程砌体采用普通混凝土小型空心砌块。
外墙:±0.000以上为200厚混凝土小型空心砌块。
内墙:±0.000以下:承重墙370厚空心砖;隔墙100~200厚普通混凝土小型空心砌块。
±0.000以上为200厚普通混凝土小型空心砌块。
±0.000以下砌块强度等级为MU5,水泥砂浆强度等级为Mb5;±0.000以上外围护墙砌块强度等级为MU5,内隔墙砌块强度等级为MU3.5,砌筑砂浆为混合砂浆Mb5。
构造柱设置:当外墙位于悬挑梁上时,应在外墙端部(挑梁端部)设置构造柱;外墙窗口处的(独立)窗间墙未能与框架柱拉结时,应在墙中部设置构造柱和拉结筋;填充墙墙段长度大于层高2倍时,在墙段中部设置构造柱和拉结筋。
构造柱配筋见图集《06SG614-1》第24、25页为4Ф12,箍筋φ6@250(100),构造柱截面尺寸为240mm×墙厚;小砌块填充墙门洞口抱框做法详见图集《06SG614-1》第30页,抱框柱为100mm×墙厚,配筋主筋为2Ф12,构造筋为φ6@250。
构造柱混凝土标号为C20。
结构构造柱按照结构施工图标注位置留设、配筋,混凝土标号为C30。
水平系梁设置:墙高超过4米或墙上遇有门窗洞口时,应分别在墙体半高处和外墙窗洞的上部及下部,内墙门洞上部设置与柱连接且沿墙贯通的现浇钢筋混凝土水平系梁。
框架柱(墙端)植筋钢筋φ10与水平系梁的纵向钢筋φ10连接,详见(06SG614-1)图集第16-20页。
水平系梁截面为(60-100)mm×墙厚,配筋主筋为2φ10,构造筋φ6@300。
过梁做法详见结构施工图18号结构施工总说明中第十一条后砌填充墙过梁做法进行施工。
水平系梁混凝土标号为C20。
拉结筋设置:框架结构上拉结筋全部采用植筋,拉结筋为2φ6@400,两侧距墙边20mm,拉结筋沿墙全长贯通。
190墙与90墙的拉结见(06SG614-1)图集第26页,钢筋网片每边伸入墙体长度不小于1000mm,钢筋网片为镀锌φ4钢筋点焊网片,竖向间距400mm。
填充墙顶部的拉结见(02SG614-1)图集第21页,墙体顶部与梁板拉结采用钢筋植筋,钢筋为φ8@1000,钢筋锚入墙内300mm,逐皮随砌随填砂浆,砂浆厚度120mm。
二、施工准备:1、材料:(1)混凝土小型砌块:品种、规格、外观质量、含水率级别、强度等级、抗渗性、抗冻性等必须符合现行国家标准《普通混凝土小型空心砌块》(GB8293)的规定及设计要求。
砌块有出厂证明,进场后施工前必须复试。
施工时所用的小砌块的产品龄期不应小于28d;(2)水泥:一般采用普通硅酸盐水泥或矿渣硅酸盐水泥,有出厂合格证明和强度报告。
水泥进场使用前,应分批对其强度、安定性进行复验。
检验批应以同一生产厂家、同一编号为一批。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月时,应复查试验,并按其结果使用。
不同品种的水泥,不得混合使用;(3)水:使用饮用水或不含有害物质的洁净水;(4)砂:宜采用中砂,细度模量宜控制在 2.5 左右,过 5mm 孔径的筛子,配制强度等级M5及其以上的水泥混合砂浆时,砂的含泥量不超过 5%,并不含草根等杂物;(5)石灰膏:石灰熟化时间不少于 7d,已脱水硬化的石灰膏不得使用。
经试配亦可采用符合标准的粉煤灰;(6)拉结筋:采用φ6钢筋,与框架柱连接采用植筋;(7)其他材料设备:豆石、膨胀剂、减水剂、砂浆搅拌机、切割机、磅秤、翻斗车、振捣器、皮数杆、水平尺、2m 靠尺、小线、托灰板、线坠。
2、作业条件:施工前必须对结构办理完隐、预检手续。
基层找平:施工前用水准仪抄平,对水平灰缝厚度超过 20mm 时采用 C20 豆石混凝土找平;3、弹好轴线、砌体墙身位置线、门窗洞口位置线,引测标高控制线,经验线符合图纸设计要求,办理预检手续。
4、搭设操作和卸料架子;按建筑平面形式和施工段的划分立好皮数杆,控制好灰缝和各部位标高。
皮数杆间距不宜超过 15m,转角处均应设立。
皮数杆应垂直、牢固、标高一致。
5、技术准备:熟悉施工图纸,对工人进行技术培训,未经培训合格者,不得上岗;根据砌块尺寸和灰缝厚度计算皮数和排数,绘制皮数杆;应对现场砌块的规格、数量及含水率进行检查;砂浆和芯柱混凝土经试配确定配合比,准备好砂浆和混凝土试模;砌块在工程正式施工之前,宜在施工现场组砌有代表性的一段样板墙,以确定相关质量标准和要求。
三、操作工艺1、工艺流程:拌制砂浆→选砖和排砖→砌筑墙体→施工芯柱2、操作方法(1)选砖和排砖选砖:挑选砌块,进行尺寸和外观检查。
有缺陷的小砌块严禁在承重墙体使用。
依据砌块墙体线、门窗洞口线以及相应控制线等,在工作面试排砖,砌块应尽量采用主规格整砖砌块,准确无误后请设计、建设、监理确认。
(2)拌制砂浆:混凝土小型砌块砌筑砂浆应具有高粘结性,良好的流动性、保水性,满足设计强度等级。
砂浆宜采用机械搅拌,搅拌时闸不少于 2min。
砂浆稠度应控制在 50mm~70mm 为宜。
砂浆应随拌随用。
水泥砂浆和水泥混合砂浆应分别在拌成后 2.5h 和 3h 内用完,夏季施工期间如最高气温超过 30℃,必须分别在 1.5h 和 2h 内用完。
砂浆如有泌水现象时,在砌筑前重新拌和。
外墙砌筑砂浆应具有防渗和收缩补偿功能,需加入适量高性能膨胀剂。
凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等,应经检验和试配符合要求后,方可使用。
有机塑化剂应有砌体强度的型式检验报告。
砂浆试块:每检验批且不大于 250m3 的砌体,每种强度等级的砂浆至少制作一组(每组6个)试块。
(3)砌筑墙体组砌方法:1)砌筑应采用对孔错缝组砌方法,砌块上、下错缝,相互搭接,搭接长度应为主砌块的一半(190mm),必要时可使用 290mm 长辅助砌块,搭接长度不应小于 90mm;当墙体的个别部位不能保证此项规定时,应在灰缝中每皮设置拉结钢筋或钢筋网片,但竖向通缝不得超过两皮小砌块。
2)砌筑砌块应对孔反砌,壁肋光面、大面朝上(即上孔小、下孔大,底面朝上),采用“三一砌砖法”。
水平灰缝和竖向灰缝厚度应控制在 8mm~12mm,宜为 10mm。
水平灰缝采用坐浆法铺浆且铺浆长度不得超过 800mm;立缝采用砖端头平面铺灰、立面碰头挤压的方法坐浆。
砌筑 190mm 厚墙体需单面挂线,超过 190mm 厚墙体应双面挂线。
3)砌筑时从外墙转角开始盘角,每次盘角高度不超过三皮砖。
盘角后应与皮数杆上的皮数、灰缝厚度、标高保持一致。
4)砌块内外墙应同时砌筑,严禁留直搓。
墙体临时间断处砌成斜搓,斜搓水平投影长度不应小于高度的 2/3。
如留斜楼有困难 ( 除墙转角处及抗震设防地区外 ),可从墙面伸出190mm 砌成阴阳直搓,并沿墙高每皮砖在灰缝内预埋拉结筋或钢筋网片,必须准确埋入灰缝和芯柱内,从留搓处算起,每边锚入墙内均不应少于 600mm。
5)砌筑时应按设计要求在水平灰缝内放置通长φ6拉结筋,如设计无特殊要求时一般每三皮砖一道。
6)随砌筑随刮去挤出灰缝的砂浆,待灰缝砂浆达到“指纹硬化”(手指压出清晰指纹而砂浆不粘手)时即可进行划缝,划缝要密实。
灰缝要求深浅一致,横平竖直,搭接平整。
灰缝深度宜控制在 5mm~8mm 左右。
7)砌筑时如需要移动已砌好的小砌块或被撞动的小砌块时,需清除原有砂浆重新铺浆砌筑。
8)砌体相邻工作段的高度差不得大于一个楼层或 4m。
变形缝中的杂物、落灰应及时清除。
9)承重墙体不得采用小砌块与粘土砖等其他块体材料混合砌筑。
10)常温条件下,每日砌筑高度宜控制在 1.5m 或一步脚手架高度内。
11)190mm砌块作为防火隔墙及楼电梯隔墙采用时应采用页岩陶粒或矿渣灌实孔洞,具体位置详见建施平面图。
12)所有室内外砌体(有地下室和地梁者除外)均在首层室内地坪以下0.08米处设砌体防潮层,其做法为抹20mm厚防水砂浆,标高不同的两防潮层相邻时,应将其封闭垂直连接;防潮层以下砌体的孔洞用C20细石混凝土灌实,散水和勒脚抹防水砂浆20~25mm厚,勒脚高度不低于室外地坪以上50mm;卫生间等有防水要求的房间,四周墙下部应灌实一皮砌块,或设置高度为200mm的现浇混凝土带;淋浴间墙面与顶棚交接处抹圆角并在墙体迎水面作防水处理。
(4)砌块墙体与混凝土柱、墙的连接1)小砌块用于框架填充墙时,应与框架中植筋的拉结筋连接,当填充墙砌至顶面最后一皮,与上部结构连接按(02SG614-1)图集第21页做法施工,砌体不合模数采用细石混凝土填实。
2)砌体内不宜设脚手眼,如必须设置,可用 190mm 小砌块侧砌,砌完后用 C15 混凝土填实。
但在墙体下列位置不得设置脚手眼:过梁上部与过梁成 60°角的三角形及梁跨度 1/2 范围内;宽度小于 1000mm 的窗间墙;梁和梁垫下及其左右各 500mm 的范围内;砌体门窗洞口两侧 200mm 内和转角处 450mm 的范围内;外墙任何部位严禁设脚手眼。
3)砌块墙体所有大于 400mm 宽的洞口均按设计加过梁,小于 400mm 的洞口加设 2 φ16 过梁钢筋。
施工中需要设置的临时施工洞口,侧边离交接处墙面不小于 600mm,并在顶部设过梁。
填砌施工洞口的砌筑砂浆等级应提高一级。
4)预留预埋、管线敷设与设备固定:门窗洞口采用预灌后埋式安装时,两侧砌块芯孔应先浇筑密实。
暖气片、管线固定卡、开关插座、吊柜、挂镜线等需固定的位置可采用实心砌块砌筑;对设计规定的洞口、管道、沟槽和预埋件等砌筑时及时预留和预埋。
在小砌块砌体中不得预留或打凿水平沟槽,严禁在砌好的墙体上打凿孔、洞、槽;电气管线竖向管敷设在相应的砌块芯孔内。
开关插座及箱盒位置采用开口砌块,如此处有芯柱,应分段浇筑混凝土;砌筑时应在灰缝中埋设设备和管道支架。
5)防渗抗裂措施:严格按照相应施工规范和设计图纸要求设置洞口周边混凝土现浇带、拉结筋 (钢筋网片)、芯柱,保证施工质量;外墙砌块除必须满足养护 28d 要求外,若条件许可应提前委托生产,使砌块自然放置三个月以上,并控制其相对含水率,提高抗渗性;严格控制砂浆饱满度,宜试配掺用防水外加剂的防水砂浆,提高砌体防水和抗渗性能。
(5)施工芯柱楼板混凝土浇筑前必须按设计安装好芯柱插筋,插筋锚固长度要满足设计要求或规范规定。
芯柱插筋上下全高贯通,与各层圈梁整体浇筑。
当上下不贯通时,钢筋锚固于上下层圈梁中。
芯柱钢筋采用绑扎连接,上下楼层的钢筋在楼板面植筋。
每层砌筑第一皮小砌块时,在芯柱部位用侧面开口砌块砌筑,转角和十字墙核心的芯柱清扫孔与相临清扫孔留成连通孔,每层墙体砌筑完毕必须清除芯柱孔洞内的杂物及削掉孔内凸出的砂浆,用水冲洗干净,绑牢校正芯柱钢筋,经隐检合格后,支模堵好清扫孔。
