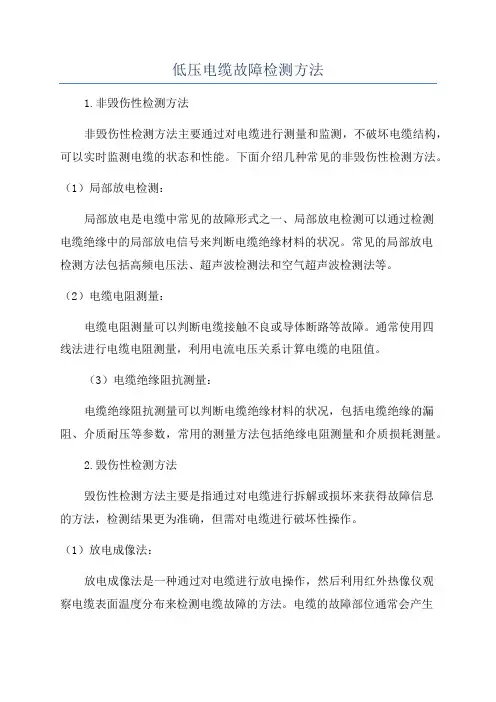

低压电缆故障检测方法

低压电缆故障检测方法1.非毁伤性检测方法非毁伤性检测方法主要通过对电缆进行测量和监测，不破坏电缆结构，可以实时监测电缆的状态和性能。

下面介绍几种常见的非毁伤性检测方法。

（1）局部放电检测：局部放电是电缆中常见的故障形式之一、局部放电检测可以通过检测电缆绝缘中的局部放电信号来判断电缆绝缘材料的状况。

常见的局部放电检测方法包括高频电压法、超声波检测法和空气超声波检测法等。

（2）电缆电阻测量：电缆电阻测量可以判断电缆接触不良或导体断路等故障。

通常使用四线法进行电缆电阻测量，利用电流电压关系计算电缆的电阻值。

（3）电缆绝缘阻抗测量：电缆绝缘阻抗测量可以判断电缆绝缘材料的状况，包括电缆绝缘的漏阻、介质耐压等参数，常用的测量方法包括绝缘电阻测量和介质损耗测量。

2.毁伤性检测方法毁伤性检测方法主要是指通过对电缆进行拆解或损坏来获得故障信息的方法，检测结果更为准确，但需对电缆进行破坏性操作。

（1）放电成像法：放电成像法是一种通过对电缆进行放电操作，然后利用红外热像仪观察电缆表面温度分布来检测电缆故障的方法。

电缆的故障部位通常会产生异常的热量，通过红外热像仪可以观察到这些异常热点，从而准确定位电缆的故障位置。

（2）剖面分析法：剖面分析法是一种将电缆截面进行切割，然后观察切面的形貌和材料结构来分析电缆故障的方法。

通过剖面分析可以直观地观察到电缆绝缘层、导体和护套等材料的断裂、破损或腐蚀情况，从而判断电缆的故障类型。

（3）接地故障测量：接地故障是电缆故障中常见的一种形式。

接地故障测量可以通过对电缆接地进行测量，如绝缘电阻测量和泄漏电流测量等，来判断电缆的接地情况和接地故障的位置。

总结起来，低压电缆故障检测方法分为非毁伤性检测和毁伤性检测两种方法。

非毁伤性检测方法主要利用测量和监测技术来判断电缆的故障情况，适用于实时监测电缆状态。

毁伤性检测方法则需要对电缆进行拆解或破坏性操作，可以获得更准确的故障信息，但电缆将无法继续使用。

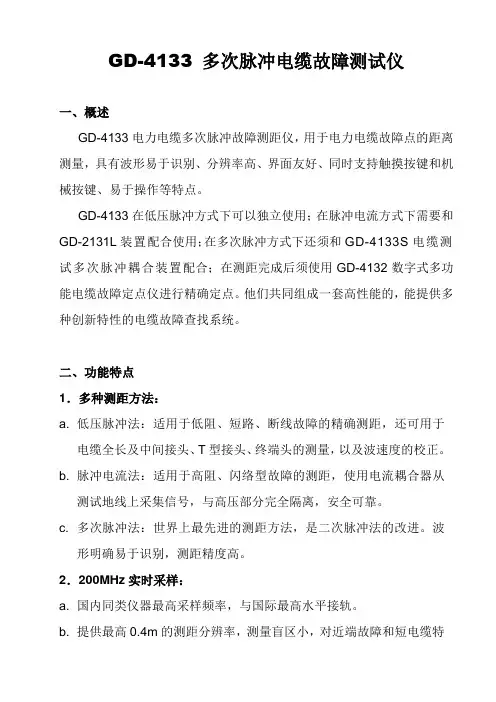

GD-4133 多次脉冲电缆故障测试仪一、概述GD-4133电力电缆多次脉冲故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

GD-4133在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和GD-2131L装置配合使用；在多次脉冲方式下还须和GD-4133S电缆测试多次脉冲耦合装置配合；在测距完成后须使用GD-4132数字式多功能电缆故障定点仪进行精确定点。

他们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

二、功能特点1．多种测距方法：a. 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

b. 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

c. 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。

波形明确易于识别，测距精度高。

2．200MHz实时采样：a. 国内同类仪器最高采样频率，与国际最高水平接轨。

b. 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

3．触摸操作和机械按键两种操作方式a. 触摸按键，操作更加灵活，具有手势操作功能。

b. 可以对光标进行拖拽，双击操作，定位更加简单、方便。

c. 兼容机械按键操作，五向按键，操作更加人性化。

4．LED大屏幕彩色液晶显示，界面友好：a. 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

b. 7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。

c. 功能菜单简单实用，功能强大。

5．画中画暂存显示功能a. 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

6．嵌入式操作系统a. 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定的软件设计，更高的处理速度。

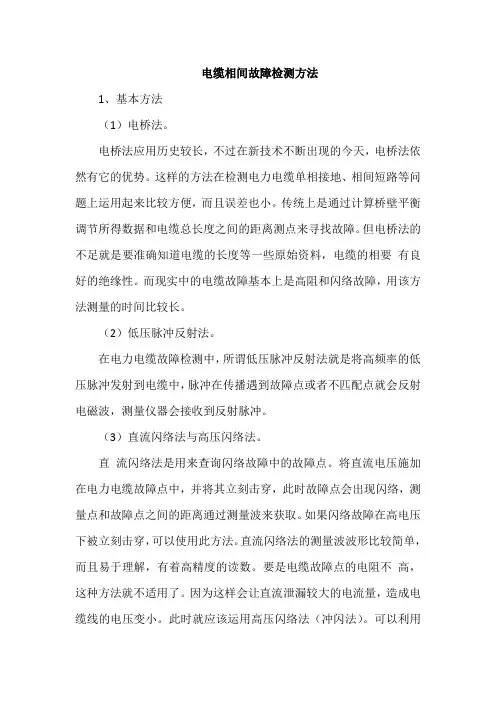

电缆相间故障检测方法1、基本方法（1）电桥法。

电桥法应用历史较长，不过在新技术不断出现的今天，电桥法依然有它的优势。

这样的方法在检测电力电缆单相接地、相间短路等问题上运用起来比较方便，而且误差也小。

传统上是通过计算桥壁平衡调节所得数据和电缆总长度之间的距离测点来寻找故障。

但电桥法的不足就是要准确知道电缆的长度等一些原始资料，电缆的相要有良好的绝缘性。

而现实中的电缆故障基本上是高阻和闪络故障，用该方法测量的时间比较长。

（2）低压脉冲反射法。

在电力电缆故障检测中，所谓低压脉冲反射法就是将高频率的低压脉冲发射到电缆中，脉冲在传播遇到故障点或者不匹配点就会反射电磁波，测量仪器会接收到反射脉冲。

（3）直流闪络法与高压闪络法。

直流闪络法是用来查询闪络故障中的故障点。

将直流电压施加在电力电缆故障点中，并将其立刻击穿，此时故障点会出现闪络，测量点和故障点之间的距离通过测量波来获取。

如果闪络故障在高电压下被立刻击穿，可以使用此方法。

直流闪络法的测量波波形比较简单，而且易于理解，有着高精度的读数。

要是电缆故障点的电阻不高，这种方法就不适用了。

因为这样会让直流泄漏较大的电流量，造成电缆线的电压变小。

此时就应该运用高压闪络法（冲闪法）。

可以利用这种方法判断故障点有没有击放电，但是不能说明产生了间隙放电就是故障点被击穿了。

2、精确确定点测量法上述测量故障点的方法适用于大范围的故障点，而不适用于施工处理。

电缆路径和深埋查找可以运用精确查找的方式找出确切的故障点位置。

而在这种情况下使用的方法就是声测法和声磁同步法。

（1）声测法。

运用灵敏度高的声电转换器放大故障点电放时产生的声音，使其转换成声音信号与电流信号，然后利用耳机和仪表等工具确定电缆线路上的故障点。

不过这种方法的缺点就是急速测量结果有着较大的随意性，误差也大。

如果电缆埋在地下太深就很难测量，优点就是对设备的要求不高。

（2）声磁同步法。

众所周知，电磁场信号的传播速度接近光速，但是声音的传播速度却相对较慢。

电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。

因此，及时准确地查找电缆故障并进行修复至关重要。

下面将介绍几种常用的电缆故障查找方法。

首先，最常用的方法是使用绝缘电阻测试仪进行测试。

在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。

如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。

通过这种方法可以快速定位故障位置，有针对性地进行修复。

其次，可以利用局放检测仪进行故障查找。

局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。

在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。

通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。

另外，还可以借助红外热像仪进行故障查找。

红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。

在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。

通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。

最后，还可以利用无损检测技术进行故障查找。

无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。

这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。

通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。

综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。

在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。

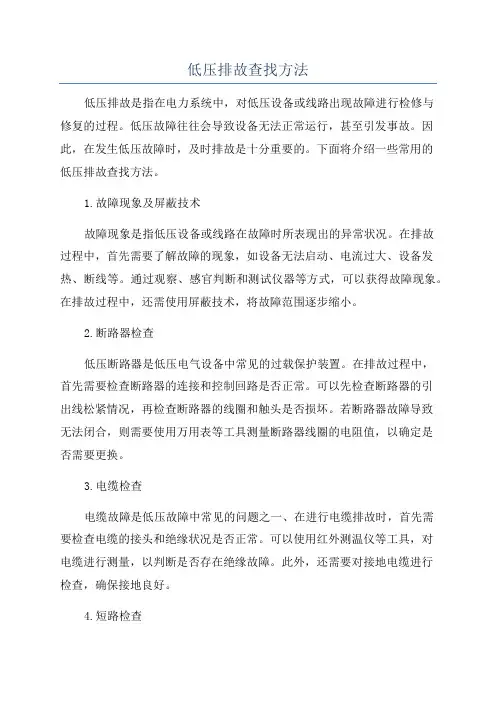

低压排故查找方法低压排故是指在电力系统中，对低压设备或线路出现故障进行检修与修复的过程。

低压故障往往会导致设备无法正常运行，甚至引发事故。

因此，在发生低压故障时，及时排故是十分重要的。

下面将介绍一些常用的低压排故查找方法。

1.故障现象及屏蔽技术故障现象是指低压设备或线路在故障时所表现出的异常状况。

在排故过程中，首先需要了解故障的现象，如设备无法启动、电流过大、设备发热、断线等。

通过观察、感官判断和测试仪器等方式，可以获得故障现象。

在排故过程中，还需使用屏蔽技术，将故障范围逐步缩小。

2.断路器检查低压断路器是低压电气设备中常见的过载保护装置。

在排故过程中，首先需要检查断路器的连接和控制回路是否正常。

可以先检查断路器的引出线松紧情况，再检查断路器的线圈和触头是否损坏。

若断路器故障导致无法闭合，则需要使用万用表等工具测量断路器线圈的电阻值，以确定是否需要更换。

3.电缆检查电缆故障是低压故障中常见的问题之一、在进行电缆排故时，首先需要检查电缆的接头和绝缘状况是否正常。

可以使用红外测温仪等工具，对电缆进行测量，以判断是否存在绝缘故障。

此外，还需要对接地电缆进行检查，确保接地良好。

4.短路检查低压短路故障是一种严重的故障，会导致设备烧毁、火灾等后果。

在排故过程中，需要使用短路检测仪等工具，对故障线路进行短路检查。

可以将短路检测仪的一个端子与线路接触，另一个端子与地接触，通过测量仪器显示的数值来确定故障位置。

5.断线检查低压断线故障是指线路中出现断开情况。

在排故过程中，需要使用绝缘测试仪、电容测试仪等工具，对线路进行检查。

可以检查线路两端的连接是否松动或腐蚀，以及线路的绝缘状况是否正常。

此外，还可以使用电缆成像仪等工具，对断线位置进行定位。

6.开关设备检查低压开关设备是低压电气系统中常见的装置，负责对电路进行控制和保护。

在排故过程中，需要检查开关设备的触点是否正常，以及断开块是否松动。

可以使用万用表等工具，对开关设备进行测量和测试，以确定设备是否损坏。

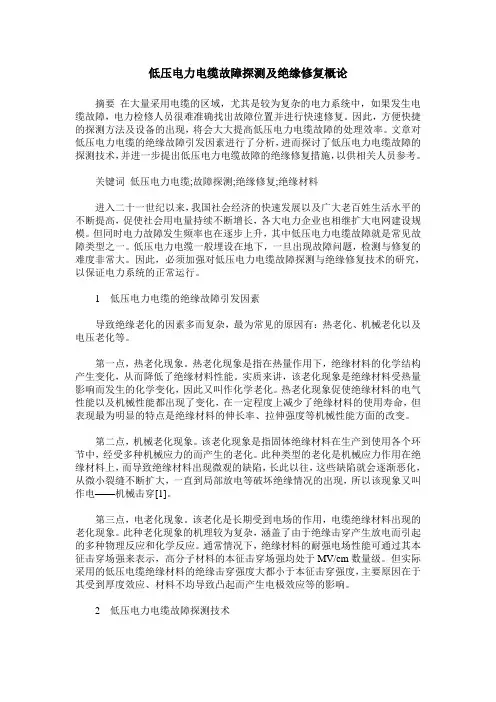

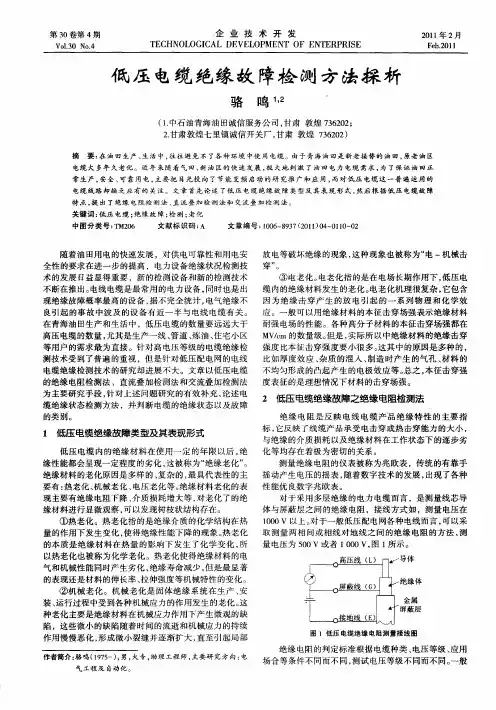

低压电力电缆故障探测及绝缘修复概论摘要在大量采用电缆的区域，尤其是较为复杂的电力系统中，如果发生电缆故障，电力检修人员很难准确找出故障位置并进行快速修复。

因此，方便快捷的探测方法及设备的出现，将会大大提高低压电力电缆故障的处理效率。

文章对低压电力电缆的绝缘故障引发因素进行了分析，进而探讨了低压电力电缆故障的探测技术，并进一步提出低压电力电缆故障的绝缘修复措施，以供相关人员参考。

关键词低压电力电缆;故障探测;绝缘修复;绝缘材料进入二十一世纪以来，我国社会经济的快速发展以及广大老百姓生活水平的不断提高，促使社会用电量持续不断增长，各大电力企业也相继扩大电网建设规模。

但同时电力故障发生频率也在逐步上升，其中低压电力电缆故障就是常见故障类型之一。

低压电力电缆一般埋设在地下，一旦出现故障问题，检测与修复的难度非常大。

因此，必须加强对低压电力电缆故障探测与绝缘修复技术的研究，以保证电力系统的正常运行。

1 低压电力电缆的绝缘故障引发因素导致绝缘老化的因素多而复杂，最为常见的原因有：热老化、机械老化以及电压老化等。

第一点，热老化现象。

热老化现象是指在热量作用下，绝缘材料的化学结构产生变化，从而降低了绝缘材料性能。

实质来讲，该老化现象是绝缘材料受热量影响而发生的化学变化，因此又叫作化学老化。

热老化现象促使绝缘材料的电气性能以及机械性能都出现了变化，在一定程度上减少了绝缘材料的使用寿命，但表现最为明显的特点是绝缘材料的伸长率、拉伸强度等机械性能方面的改变。

第二点，机械老化现象。

该老化现象是指固体绝缘材料在生产到使用各个环节中，经受多种机械应力的而产生的老化。

此种类型的老化是机械应力作用在绝缘材料上，而导致绝缘材料出现微观的缺陷，长此以往，这些缺陷就会逐渐恶化，从微小裂缝不断扩大，一直到局部放电等破坏绝缘情况的出现，所以该现象又叫作电——机械击穿[1]。

第三点，电老化现象。

该老化是长期受到电场的作用，电缆绝缘材料出现的老化现象。

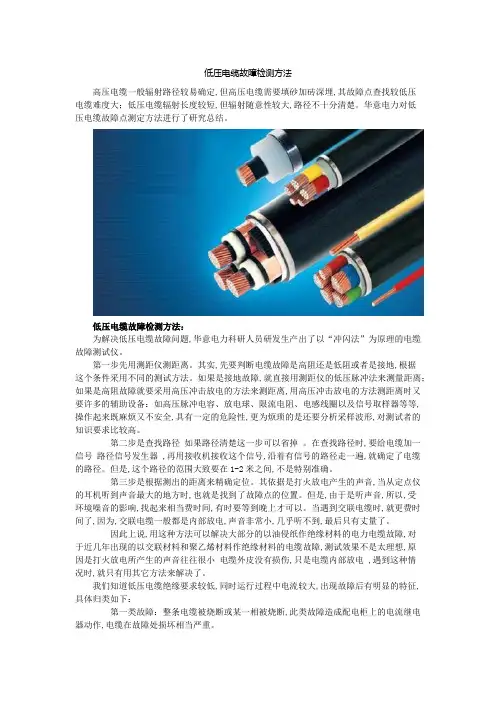

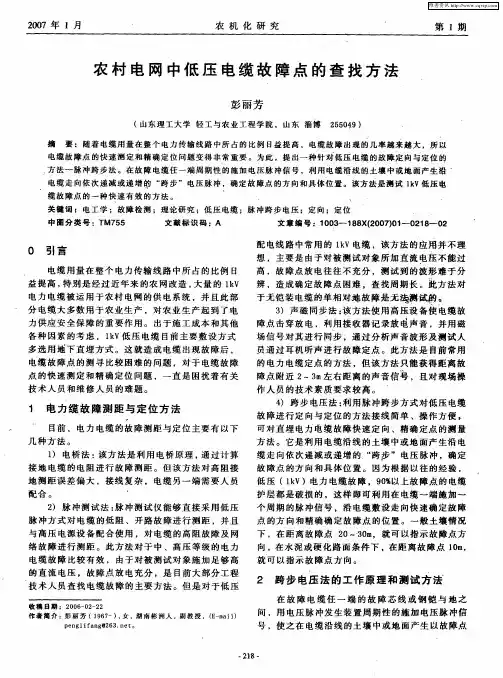

低压电缆故障检测方法高压电缆一般辐射路径较易确定,但高压电缆需要填砂加砖深埋,其故障点查找较低压电缆难度大；低压电缆辐射长度较短,但辐射随意性较大,路径不十分清楚。

华意电力对低压电缆故障点测定方法进行了研究总结。

低压电缆故障检测方法：为解决低压电缆故障问题,华意电力科研人员研发生产出了以“冲闪法”为原理的电缆故障测试仪。

第一步先用测距仪测距离。

其实,先要判断电缆故障是高阻还是低阻或者是接地,根据这个条件采用不同的测试方法。

如果是接地故障,就直接用测距仪的低压脉冲法来测量距离；如果是高阻故障就要采用高压冲击放电的方法来测距离,用高压冲击放电的方法测距离时又要许多的辅助设备：如高压脉冲电容、放电球、限流电阻、电感线圈以及信号取样器等等,操作起来既麻烦又不安全,具有一定的危险性,更为烦琐的是还要分析采样波形,对测试者的知识要求比较高。

第二步是查找路径如果路径清楚这一步可以省掉。

在查找路径时,要给电缆加一信号路径信号发生器 ,再用接收机接收这个信号,沿着有信号的路径走一遍,就确定了电缆的路径。

但是,这个路径的范围大致要在1-2米之间,不是特别准确。

第三步是根据测出的距离来精确定位。

其依据是打火放电产生的声音,当从定点仪的耳机听到声音最大的地方时,也就是找到了故障点的位置。

但是,由于是听声音,所以,受环境噪音的影响,找起来相当费时间,有时要等到晚上才可以。

当遇到交联电缆时,就更费时间了,因为,交联电缆一般都是内部放电,声音非常小,几乎听不到,最后只有丈量了。

因此上说,用这种方法可以解决大部分的以油侵纸作绝缘材料的电力电缆故障,对于近几年出现的以交联材料和聚乙烯材料作绝缘材料的电缆故障,测试效果不是太理想,原因是打火放电所产生的声音往往很小电缆外皮没有损伤,只是电缆内部放电 ,遇到这种情况时,就只有用其它方法来解决了。

我们知道低压电缆绝缘要求较低,同时运行过程中电流较大,出现故障后有明显的特征,具体归类如下：第一类故障：整条电缆被烧断或某一相被烧断,此类故障造成配电柜上的电流继电器动作,电缆在故障处损坏相当严重。

电缆检测的内容电缆检测是一项重要的技术活动，用于确保电缆系统的正常运行和安全性。

本文将介绍电缆检测的基本原理、常见的检测方法以及其在不同领域的应用。

一、电缆检测的基本原理电缆检测是通过对电缆系统进行测试和分析，以评估其性能和健康状况。

其基本原理是利用电学、热学和机械学等原理，通过测量电缆的电阻、绝缘电阻、电容、介质损耗因数、局部放电等参数，来判断电缆系统是否存在故障或潜在问题。

二、常见的电缆检测方法1. 直流电阻测试：通过测量电缆的直流电阻来评估电缆的导体连接是否正常。

这种方法简单快捷，适用于低压电缆的检测。

2. 交流电阻测试：通过测量电缆的交流电阻来评估电缆的整体连接质量。

这种方法适用于中高压电缆的检测。

3. 介质损耗因数测试：通过测量电缆的介质损耗因数来评估电缆绝缘的状态。

这种方法可以检测电缆的老化程度和绝缘性能。

4. 局部放电测试：通过检测电缆系统中的局部放电信号来评估电缆的绝缘状况。

这种方法可以检测电缆的绝缘缺陷和潜在故障。

5. 热红外检测：通过红外热像仪测量电缆表面的温度分布，来评估电缆的负载情况和潜在故障。

这种方法可以检测电缆的过载、短路等问题。

三、电缆检测的应用领域1. 电力行业：电缆是电力输送的重要组成部分，电缆检测可以帮助电力公司及时发现电缆故障，确保电力系统的稳定运行。

2. 交通运输：电缆在地铁、铁路、航空等交通运输领域中广泛应用，电缆检测可以确保交通设施的安全可靠。

3. 通信网络：电缆是通信网络的基础设施，电缆检测可以帮助电信运营商及时发现通信故障，提高网络的可用性和稳定性。

4. 工业制造：电缆在工业自动化、机器人等领域中扮演重要角色，电缆检测可以确保工业设备的正常运行，提高生产效率。

5. 新能源领域：电缆在太阳能、风能等新能源领域中广泛应用，电缆检测可以确保新能源设备的安全运行和高效发电。

电缆检测是一项重要的技术活动，通过对电缆系统进行测试和分析，可以及时发现电缆故障和潜在问题，确保电缆系统的正常运行和安全性。

低压电缆故障排查步骤
低压电缆故障排查步骤如下：
1.安全措施：切断电源，确保工作区域安全。

同时，工作人员应佩戴工作手套和防电
靴等防护设备。

2.感官检查：对故障电缆进行感官检查，包括目测法和手摸法，检查是否有明显的破
损、变色或松动的现象。

3.测量绝缘电阻：使用兆欧表测量电缆相间及相间与地之间的绝缘电阻。

根据阻值高
低判断是低阻短路或断线开路，还是高阻闪络性故障。

4.确定故障性质：根据测量结果，确定故障性质。

例如，短路故障时电阻值为0，断
线故障时电阻值极高。

5.确定故障点：对于低阻故障，可以采用低脉冲法直接测定故障点。

对于高阻故障，
可采用直流高压闪测法确定故障点。

6.修复故障：根据确定的故障性质和故障点，采取相应的修复措施。

例如，更换损坏
的电缆或修复断线等。

7.测试修复效果：完成修复后，再次进行绝缘电阻测量和功能测试，确保故障已完全
修复。

总之，在低压电缆故障排查中，应遵循安全第一的原则，合理选用测量和测试方法，准确判断和修复故障，确保电缆的正常运行。

电缆故障的探测方法本文综述了电缆故障的探测方法与仪器。

首先列举了电缆故障探测的传统方法并分析了传统方法的不足，然后介绍了电缆故障探测的新方法及其特点。

随着电缆用量在整个电力传输线路和因特网中所占的比例日益提高，电缆故障出现的几率越来越大。

电缆故障对生产造成的危害较大，轻者会造成单台电气设备不能运行，重者会导致整个变电所停电，所以电缆故障点的快速测定和精确定位问题变得非常重要。

一、电缆故障探测的传统方法（一）电缆故障测距的传统方法电缆故障测距的传统方法主要有以下四种：电桥法：这是电力电缆的测距的经典方法。

该方法比较简单，但需要事先知道电缆线长度等数据，且只适用于低阻及短路故障。

但是，在实际运行中，故障常常为高阻及闪络性故障，因故障电阻很高造成电桥电流很小，因此一般的灵敏度仪表很难探测。

脉冲回波法：针对低阻与断路类型的故障，利用低压脉冲反射方法来测电缆故障比起上面的电桥法简单直接，只需通过观察故障点反射与发射脉冲的时间差来测距。

测试时将一低压脉冲注入电缆，当脉冲传播到故障点时会发生反射，脉冲被反射送回到测量点。

利用仪器记录发射和反射脉冲的时间差，只需知道脉冲传播速度就可计算出故障发生点的距离。

该方法简单直观，不需知道电缆长度等原始数据，还可根据反射波形识别电缆接头与分支点的位置。

脉冲电压法。

该方法可用于测量高阻与闪络故障。

首先将电缆故障在直流或脉冲高压信号下击穿，然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。

脉冲电压法的一个重要优点是不必将高阻与闪络性故障烧穿，直接利用故障击穿产生的瞬时脉冲信号，测试速度快，测量过程也得到简化。

但缺点是：①仪器通过一个电容电阻分压器分压测量电压脉冲信号，仪器与高压回路有电耦合，很容易发生高压信号串人，造成仪器损坏，故安全性较差；②在利用闪测法测距时，高压电容对脉冲信号呈短路状态，需要串一个电阻或电感以产生电压信号，增加了接线复杂性，使故障点不容易击穿；③在故障放电时，特别在冲闪时，分压器耦合的电压波形变化不尖锐，难以分辨。

一、电缆故障测试步骤：第一步：电缆故障性质的确定测试故障之前要确定：故障电阻是低阻还是高阻；是闪络性还是泄漏型型故障；是开放性的还是封闭型的；是接地、短路、断线还是它们的混合；是单相、两相还是三相故障。

判断故障性质最好用万用表确定高阻还是低阻故障。

以确定测试方法。

第二步：粗测利用低压脉冲法先测定被测电缆的全长和短路、断路故障的距离。

对于高阻故障，可用高压智能电桥，高压闪络法（电流取样法、电压取样法、二次脉冲法）测出故障点距测试端的距离。

之所以称为粗测，是因为无论何种方法测出的数值仅表示被测电缆（故障）的地下长度，由于地下的预留长度不能精确估计，此长度不能代表地面的距离。

只能算是故障点的大致范围。

第三步：测寻电缆的埋设路径，便于在电缆的正上方进行精确定位。

第四步：精确定点对电缆施加冲击高压（或脉动高压），利用故障点的放电声波，在粗测故障距离范围内，用声测法（声磁同步法）或跨步电压法进行精确故障点定位。

二、电缆故障测试方法1．低压脉冲测试法此法可直观地判断电缆故障点是开路还是短路性质的故障，并且能直接读出故障点距测试端的距离来。

低压脉冲法最典型的测试波形如图一所示。

根据行波理论的电波反射原理，发射脉冲在电缆中的传播过程中，如果遇到阻抗不匹配点（阻抗为零的短路点或阻抗为无穷大的断路点以及中间接头处），均会有能量的反射，形成反射脉冲。

断路和断路点反射能量最强，因此反射波的幅度就最大。

接头处反射能量较弱，回波就小得多。

短路故障回波的极性与发射脉冲的极性相反（反相），短路故障回波的极性与发射脉冲的极性相同（同相）。

中间接头处的等效阻抗一般大于电缆的特性阻抗，回波极性也与发射脉冲同相，只是幅度相对要小得多，加上在传播过程中电缆的衰减，所以不一定每个中间接头的的回波都看得见，1Km以上的中间接头回波就可能看不清楚甚至看不见。

定位双游标必须卡在发射脉冲的前沿拐点和回波脉冲的前沿拐点上测试出的距离才是准确的。

对于较远距离的故障回波（包括电缆终端反射回波），由于回波前沿比较圆滑，前沿起始拐点不一定非常清晰，可能会带来一定测试误差。

电缆故障点的四种实用测定方法一、电缆故障的种类与判断无论是高压电缆还是低压电缆，在施工、安装和运行过程中，故障往往是由短路、过载运行、绝缘老化或外力损坏引起的。

电缆故障分为三类：接地、短路和断开。

三芯电缆故障类型主要包括以下几个方面：单芯或双芯接触；两相铁芯之间短路；三相芯线完全短路；单相芯线断开或多相线断开。

对于直接短路或断线故障，可使用万用表直接测量和判断。

对于间接短路和接地池故障，可使用兆欧表遥测芯线之间或芯线与地面之间的绝缘电阻，并根据其电阻值确定故障类型。

2、电缆故障点的确定方法1、测声法所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。

此方法所用设备为直流耐压试验机。

电路接线如图1所示，其中syb为高压试验变压器，c为高压电容器，zl为高压整流硅堆，r为限流电阻，q 为放电球间隙，l为电缆芯线。

当电容器c充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生\滋、滋\的火花放电声，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。

查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到\滋、滋\放电声最大时，该处即为故障点。

使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。

2.电桥法电桥法是用双臂电桥测量电缆芯线的直流电阻，然后精确测量电缆的实际长度，并根据电缆长度与电阻的正比例关系计算故障点。

该方法适用于电缆芯线间直接短路或短路点接触电阻小于1Ω的情况，判断误差一般不大于3m，故障点接触电阻大于1Ω的情况下，可采用增加烧穿电压的方法将电阻降低到1Ω，然后按此方法测量。

测量电路首先测出芯线a与b之间的电阻r1，则r1＝2rx＋r，其中r为a相或b相至故障点的一相电阻值，r为短接点的接触电阻。

再就电缆的另一端测出a’和b’芯线间的直流电阻值r2，则r2＝2r（l－x）＋r，式中r（l－x）为a’相和b’相芯线至故障点的一相电阻值。

低压电缆典型故障分析及处理摘要：本文简述了低压电缆故障的特征和产生原因，并对低压电缆故障的查找和处理措施进行了分析与探讨，以供同仁参考。

关键词：低压电缆；故障特征；产生原因；查找方法；处理措施1.前言近年来，随着我国城市经济的高速发展，人们的生活水平得到了普遍提高，人们对电能的需求也越来越大，电力企业也加快了电网的建设力度，各种电力电缆工程建设项目也越来越多，而电力电缆一般都埋入地下，当电缆发生故障后，如何快速准确的查找故障点，尽快恢复供电，是长期困扰我们的难题。

基于此，本文简述了低压电缆故障的特征和产生原因，并对低压电缆故障的查找和处理措施进行了分析与探讨，以供同仁参考。

二、电缆故障的特征我们知道低压电缆绝缘要求较低，同时运行过程中电流较大，出现故障后有明显的特征，具体归类如下：第一类故障：整条电缆被烧断或某一相被烧断，此类故障造成配电柜上的电流继电器动作，电缆在故障处损坏相当严重。

第二类故障：电缆各相都短路，同样，此类故障造成配电柜上的电流继电器和电压继电器都动作，电缆在故障点损坏也很严重（可能是受外力引起的）。

第三类故障：电缆只有一相断路，电流继电器动作，故障点损伤较轻但表露较明显。

可能是该相电流太大或者是由电缆质量造成。

第四类故障：电缆内部短路，外表看不出痕迹，此类故障一般是由于电缆质量造成的，比较少见。

三、低压电缆在使用过程中故障产生原因为了能够在最短的实践内找到我们低压电缆在发生故障的时候故障出现的原因，经过我们国家专业人员的努力，经过我国低压电力传输的应用的实际推广我们终于找到了低压电缆在传输电力的过程当中经常出现故障的原因。

(1)机械损伤。

机械损伤引起的电缆故障占电缆事故很大的比例。

有些机械损伤很轻微，当时并没有造成故障，但在几个月甚至几年后损伤部位才发展成故障。

造成电缆机械损伤的主要有以下几种原因:一是安装时损伤:在安装时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度弯曲而损伤电缆；二是直接受外力损坏:在安装后电缆路径上或电缆附近进行城建施工，使电缆受到直接的外力损伤。

电缆故障测试仪低压脉冲测试法电缆故障测试仪低压脉冲测试法低压脉冲测试法具有操作简单、波形易于识别、准确度高等特点。

对于短路、低阻、断线故障用此法测试，可直接确定故障距离。

即使无此类故障，一般高压闪络测试前，也可以低压脉冲法测电缆全长或速度，与闪络测试波形比较，通常会利于波形分析，达到快速确定故障点目的。

第一节低压脉冲测试基本原理测量电缆故障时，电缆可视为一条均匀分布的传输线理论，在电缆一端加脉冲电压，则此脉冲按一定的速度（决定于电缆介质电常数和导磁系数）沿线传输，当脉冲遇到故障点（或阻抗不均匀点）就会发生反射，用闪测仪记录下发送脉冲和反射脉冲之间的传输时间△T，则可按已知的传输速度V来计算出故障的距离Lx，Lx=V·△T/2，例图（8）所示：测全长则可利用终端反射脉冲：L=V·T/2同样已知全长可测出传输速度：V=2L/T第二节低压脉冲测试法测全长测全长操作步骤如下：开机（上电复位）一复位（主菜单）一键1（工作选择菜单）一键1（脉冲菜单）一键1（测全长），然后根据屏幕显示接线图接线，如图（9）所示：使用脉冲法测试时，按图连接后，根据所测电缆类型，选择合适传输速度和脉宽，调节输入振幅电位器1/3位置，按采样键即可。

根据显示波形大小，调节幅度电位器，重新采样。

当0.2us脉宽输入振幅最大还反射波时，选用2us脉冲测试。

为了便于比较可分别接故障相与另一好相作两次采样，如前图六所示。

按（）（¯）键可选单波形或双波形显示，用1/2键改变操作区，选择当前波形1或2。

完成采样后，移动光标定起点，再移动光标到波形反射点，此时屏幕所显示的长度就是电缆全长值。

对于短电缆最好将终端短路测全长，终端反射改为负脉冲，定光标时，对终端开路电缆以发射正脉冲上升沿与基线交点为准定光标起点，以反射正脉冲上升沿与基线交点定光标终点。

第三节低压脉冲测试法测故障脉冲法测故障与测全长的测试原理相同，操作方法也基本相同。
