钢结构详图拆图详解及经验分享

拆图一般的含义拆图故名思义就是把图纸拆开，具体是把整体构件图纸分解成一个个的单体构件，就是我们常说的工艺图，就是把成榀的构件按比例做成一个个的单体构件，把构件上所需的连接板及孔、洞全部标注清楚，工厂加工时只看你的工艺图就可以下料加工的图纸拆图分以下几步：1.先熟悉甲方所提供蓝图，发现问题及时提出，做好图纸会审记录；2.将蓝图中的钢架剖面图在AUTOCAD中1：1放样画出，注意与钢柱、钢梁有关的檩托板连、隅撑连接板、系杆连接板等一同画上；3.将具体构件进行分解，一种构件绘制一张图纸，尽量描述清楚，能在车间焊的千万不要在现场焊；4.自己进行二次审核，发现错误立即修改；5.公司技术部其他人员帮忙校核；6.下发车间加工南方称详图,料单呵呵拆图是不是没有什么技术含量啊我觉着没有多少技术含量的，只要会cad，再加上能够看懂设计图纸，空间想象力好点，都能干的，不需要多长时间就可以干好的如果有现成的合番图，然后再用CAD拆图，那当然简单了。

如果单有设计图，需要自己建模，就有点复杂了。

不能说没有技术含量，呵呵。

嘻嘻，也就是细化图纸啊，虽然技术含量不高，但是是个细活，不细心是干不好的！拆图，可怜我还不会呢，许多东西都不会画呢俺干得也是拆图工作，看着简单，我感觉最考验一个人的心细程度。

只要细心，每个人都能干好！好东西~我刚来的时候就不知道这个步骤！大家都用什么软件拆图啊？到底是XSTEEL好还是CAD好啊这边叫放样..下料............常用CAD.......工厂拆图一般不用x-steel哦！！！！钢结构中拆图有没有简单点的方法？悬赏分：10 - 提问时间2009-5-19 11:38最好有拆好的图纸提供，谢谢！提问者：wstlhm - 一级其他回答共 3 条就是把原图按1：1的比列画出来，然后把单个零件提出来并标注好，做个整体材料表。

回答者：水泥板房- 四级2009-5-19 12:18钢结构拆图简单的方法就是最好有设计图纸的电子版，把原设计图纸按照柱、梁、檩条等构件一一分开，把零件都标全。

钢结构详图设计Tekla Structures（Xsteel）出图心得1.XSTEEL出图前所需要的准备工作 (1)2.出图第一步（编号） (3)3.构件编号的诀窍 (3)4.按构件编号过滤的诀窍 (5)5.出图时读取图签模板遇到的一个问题 (8)6.创建平、立面布置图的方法 (9)7.关于图纸中几个名称的问题 (16)8.图纸中轴线符号出现两个圆的问题 (18)9.有时形成的布置图再剖切无法形成剖面图 (19)10.图纸系统各类构件的过滤问题 (20)11.如何放长平、立面布置图中再剖切面的显示长度 (21)12.如何在一种图纸上同时表达出两个以上的构件图？ (22)13..如何将一个巨大的单构件图拆分成几张图纸来表达？ (24)14.如何在一张图上表达出多个节点？ (28)15.如何将一张超长的材料表分成两列来表示之？ (30)16..如何将角度标注的标记在原点不变的情况下拉伸放大显示？ (30)17.如何将圆的标注箭头调转一个方向？ (32)18.模型系统与图纸系统中打开图纸列表后点击右键后的区别 (33)19.结束尺寸标注的两种不同操作所产生的问题？ (34)20.对于垂向倾斜的檩条类构件在平面图中的标注问题？ (34)21.如何在一张图纸中创建来自模型系统中两个不同视图的剖立面图？ (35)22.如何在一个图纸模板中创建三张A1图纸？ (37)23.如何固定图纸系统中的各零件标注的位置？ (37)24..如何标注斜杆的倾斜角度尺寸？ (38)25.如何在图纸系统中导出DWG图纸？ (40)26 (41)1.XSTEEL出图前所需要的准备工作2.出图第一步3.构件编号的诀窍原来错误的做法后来正确的做法需要重新出一次原来那个平面的布置图，原有的布置图不能随着模型中构件编号的改变而改变4.按照编号过滤的诀窍原始图错误的做法正确的做法5.出图时读取图签模板所遇到的一个问题有时出图一段时间以后，用过自己编辑的风格的模板后，再调用童总编辑的模板时会丢失一些信息，原因在于模型文件夹中的attributes文件夹中存在几个*.lay文件（用户使用后增加的自定义的控制读取图签模板属性的文件，lay代表控制读取布置图模板属性的文件后缀），这时只需要删除它们即可。

钢结构拆图经验谈在拆图中错误是不可避免的，对于初学者认识拆图中易出现的错误归纳如下：（1）计算机制图错误：计算机是制图的表现工具。

任何建筑思维设计若是不能用图直观的表现出来，便是失败的设计。

即便拆图也不例外。

cad可以说是建筑表现的一个语言，但对初学者或未精通者用cad制图仍会出现一些错误。

<1>精确度不准。

工厂里生产的构件只要求精确到mm，角度到度。

<2>修改引起的错误：一般初学者为方便了事，当画出构件与实际不符时，常常修改尺寸标注的数字了事，但却不直这样一来回引起更大的误差，同时为计算拉杆，系杆，隅撑长度造成错误。

因此要按实际画，是多少就是多少。

<3>放样造成的错误：这是最糟糕错误，因为拆图是以整个放样为基础。

若是这里出错，那后面的工作就不准了。

因此一般不要初学者做。

（2）设计变更引起的错误：这是拆图最常遇到的，所以应同设计院保持紧密联系。

当有设计变更要弄清楚改变的是哪些部分，哪些不变。

笔者曾遇到一个工程，拆到一半，忽然来了变更，梁由原来的三种截面形式变为九种，柱由四种变为六种，遇到这种情况，最好的办法就是重做。

其实拆图也有一套思路，首先要理解设计者的思想，然后顺着设计者的思路往下拆，其中要注意梁柱的编号，活用对称和反对称，尽量将截面相同的构件编在一起。

好的拆图者应该做到：用最少的图纸拆出最多的构件，而且要让生产车间工人看的懂，注意不能有太多的文字叙述，而且要注意材料表，工人制作是按材料表来下料的。

（3）设计常识造成错误：要常看设计规范。

比如说注意檩条间距是多少，隅撑是多少，怎么定位，怎么布置（不要每个檩托板下都布置，那会出笑话的）还有柱脚螺栓的孔距是多少，应满足什么条件等等，总之在拆图时多想想若自己是安装人员应该如何将其装上，那样会少很多错误，最好到工地多看看。

（4）与实际不符造成的错误：这也是与设计院有关的。

因为有时设计院设计出的图纸与实际尺寸不符合。

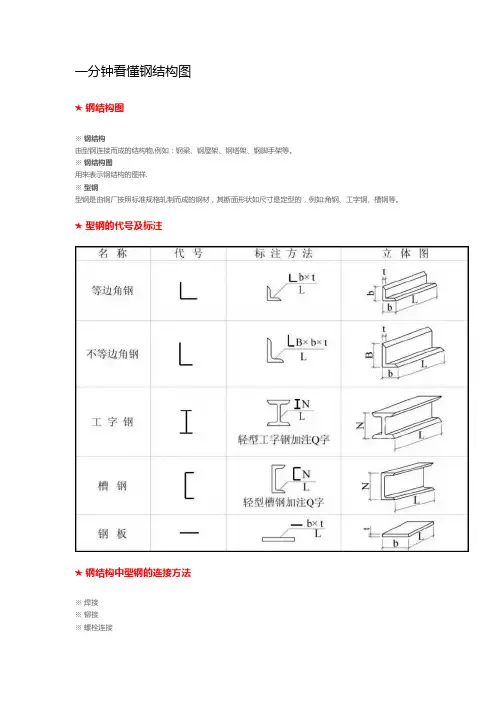

一分钟看懂钢结构图★钢结构图※钢结构由型钢连接而成的结构物,例如：钢梁、钢屋架、钢塔架、钢脚手架等。

※钢结构图用来表示钢结构的图样.※型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如:角钢、工字钢、槽钢等。

★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。

1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚.★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接,螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

※比例：1:100、1：200※单线条表示，杆件长度直接注在单线条旁边。

★屋架详图※图样：立面图,上弦实形辅助投影，剖面断面图。

※比例:两种比例:杆件轴线采用较小比例（1：20,1：15）节点板、杆件、断面采用较大比例（1：10，1：5）※图线：可见轮廓线——中实线不可见轮廓线-—中虚线★杆件拼接★支座节点图★屋脊节点图。

一分钟看懂钢结构图★钢结构图※钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

※钢结构图用来表示钢结构的图样。

※型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等. ★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图)、杆件详图、连接板详图. ★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图.※比例:1：100、1：200※单线条表示，杆件长度直接注在单线条旁边。

★屋架详图※图样：立面图，上弦实形辅助投影，剖面断面图。

※比例：两种比例：杆件轴线采用较小比例（1：20，1：15)节点板、杆件、断面采用较大比例（1:10,1：5）※图线:可见轮廓线--中实线不可见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图。

深化设计说明1.深化设计的概念：钢结构深化设计也叫做二次设计，通俗说法就是钢结构解图或钢结构拆图。

它以建筑设计和结构设计施工图为依据，向建筑施工制造加工单位提供用于加工和安装施工的图纸资料。

简单的说，它就是要把工程中每根零件构件的详细信息，如零件构件的形状、数量、重量等尽可能完全的表达出来，将设计图纸进一步细化转化为工厂制作和工地安装用的图纸，使水平一般的工人能够看懂看明白，从而进行工厂加工、工地安装。

2.钢结构定义：由钢板、热轧型钢或冷加工成型的薄壁型钢以及钢索为主要材料建造的工程结构，如厂房、桥梁、设备护栏支撑架等，称为钢结构。

3.钢结构特点：（1）强度高、重量轻（2）材质均匀、塑性、韧性好（3）良好的加工性能和焊接性能（4）可重复使用（5）施工速度快（6）耐热性好（7）但是耐火性差，低温有冷脆倾向，耐腐蚀性也比较差。

4.常见钢结构的形式及其应用：门式刚架、网架、网壳、桁架、框架。

5.深化设计图：是用图样确切表示构件的结构几何形状、主零件次零件相对位置、尺寸大小和技术要求的技术文件。

6.图样：是由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的重要技术文件。

7. 深化设计图的内容：A.全套图纸的归档分类编号，构件、零部件的编号原则（详见附图），特殊加工要求，加工质量要求，施工放样的基本原则，材质的要求，储放和运输的条件等。

B.施工安装图：各个构件在整个建筑中的位置和安装方法，一般包括平面图和立面图，它主要用于指导工地安装施工，同时也是对各个构件的安装是否碰撞的一个放样检查。

C. 构件加工详图、零部件加工详图：零部件的切割、钻孔、刨边等的加工，构件的焊接组成加工，表面处理等。

它是主要用于指导工厂制造加工的图纸和文件（狭义上的钢结构详图，即加工详图）。

D.材料清单：提供材料采购和预算的依据，以及加工的进度控制和管理。

这类资料是加工管理的不可或缺的依据，加工单位可依据它进行加工组织计划、成本控制、进度管理等一系列的管理工作。

钢结构用CAD拆图：
1、按1:1画钢架大样，然后根据平面布置给钢梁，钢柱，系杆，水平支撑，逐渐支撑等构件编号（根据构件的尺寸，规格，材质，零件板的位置和形状）；
2、编号完之后，开始清理零件板（从柱身上焊接的到梁上焊接的，再到系杆，支撑系统连接的，最后是檩条，隅撑连接的）并按编号绘制好；
3、如果是板材焊接的柱梁，则需要做cnc；
4、是在cnc上把个构件的零件板给加上去，就形成了梁，柱构件图和其余的构件图；
5、是檩条，拉条，斜拉条和隅撑等构件；
6、整理并做零件及构件清单；这样主钢构部分便完成了；余下的是维护结构，方法是把有维护构件的平面或立面按1:1布置，然后按板材的规格，按1:1画上去便可统计具体数量，需要损耗的，则看个人来增加；收边包角部分，只能参照别人的工程或参考图集，并根据施工单位制作安装的难易程度，并保证防水要求，可以自行调节形状和尺寸，另需要注意经济的展开宽度。

7、在会用CAD做详图的基础上，学习用软件Tekla出图；因为那软件出图的话，准确程度比CAD好的多，并可以统计清单，和查看3D的情况，能更好发现具体问题。

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

■系杆和支撑联合作用，形成封闭的受力体系。

一分钟看懂钢结构图★钢结构图※钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

※钢结构图用来表示钢结构的图样。

※型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

※比例：1：100、1：200※单线条表示，杆件长度直接注在单线条旁边。

★屋架详图※图样：立面图，上弦实形辅助投影，剖面断面图。

※比例：两种比例：杆件轴线采用较小比例（1：20，1：15）节点板、杆件、断面采用较大比例（1：10，1：5）※图线：可见轮廓线——中实线不可见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图。

钢结构详图深化（即拆图）的学习流程一、cad二维画图软件的介绍（实际操作）1、cad软件的安装（cad2004、cad2007）2、cad的初始调试（二维模式、工具选项）3、画图命令：文字、直线、多段线、矩形、圆、椭圆、创建块、图案填充4、修改命令：复制、镜像、偏移、阵列、移动、旋转、缩放、拉伸、修剪、延伸、打断于点、合并、倒角、分解5、标注命令：线性、对齐、弧长、半径、继续6、图层、线性，颜色，标注等调节7、查找、重生成、取消标注关联的使用二、认识钢结构1、钢结构的定义及特点（PPT）教学方式：通过图片和模型来提高对钢结构的认识学生自学：百度一下钢结构定义和有关图片2、常见的几种型材（PPT）教学方式：介绍截面特性表及模型辅助观察学生自学：百度一下有关图片3、钢结构常用的紧固件（PPT）高强螺栓、普通螺栓、地脚锚栓、栓钉、花篮螺栓等4、常见的几种结构的组成（PPT）1）门式钢架的组成a、主结构（钢柱、钢梁、吊车梁）b、次结构（柱撑、水撑、系杆、隅撑、拉条、撑杆）c、檩条2）框架的组成a、主结构（钢柱、主梁、次梁）b、次结构（柱撑、系杆）3）夹层的组成4）顶子、桁架、网架的组成，需简单介绍教学方式：通过模型来提高对钢结构的认识学生自学：百度一下有关内容，并需熟记课堂内容。

5、一个结构成型的全过程，了解即可（PPT）方案—算量报价—详图深化—车间加工—工地安装—成型6、车间加工过程（PPT）直条机—组立机（剪板机、打孔）--龙门焊—矫正机—铆工—焊工7、单板、复合板（PPT）三、详图深化的前提—识图1、制图的一些规定（PPT）1）线形：实线、虚线、点划线、折断线等的使用2）剖面符号、索引符号、引出说明线、对称符号等的使用3）轴线：数字轴线、字母轴线、附加轴线的使用4）构件名称代号及钢材材质（Q345\Q235）5）焊接符号：主要记住现场焊6）常见型材和螺栓的表示方法（板厚表示）2、方案图介绍（实例说明）1）门式钢架：封面—说明—建筑平面—建筑立面—钢架图—地脚锚栓布置图--结构平面图—结构立面图—屋面檩条图—墙面檩条图2）框架：地脚锚栓布置图--结构平面图（一层、二层……）--各轴线结构立面图—楼梯图—节点图3、详图介绍（实例说明）1）门式钢架：小件图—柱梁下料图—结构平面布置图—结构里面布置图—钢架图—钢柱详图—钢梁详图—次结构详图（柱撑、水撑、系杆等）--拉条详图—檩条详图—檩条布置图四、计算工程量1、计算工程量用到的各种表格及图集（简单介绍）型材截面特性表、型材米重表、车挡图集、压型钢板图集、钢梯图集、门式钢架图集、吊车梁图集2、计算工程量用到的公式（实例验算）1）钢板重量计算毛重=厚度（mm）x长（m）x宽（m）x7.852）型材重量计算毛重=米重x长度（m）C型钢米重的计算直角三角形斜边的计算（用于计算斜拉条长度）焊接型钢米重的计算3、门式钢架算量流程（实例说明）1）仔细看说明：注意钢材规格、顶板墙板的规格、油漆等2）主结构重量：注意檩托板、系杆板、吊车梁的散发件，柱撑板、水撑板、隅撑板3）次结构重量：注意雨棚梁、车挡、系杆板、门柱门梁、封山角钢4）檩条重量：注意雨棚檩条5）顶板和墙板：延米或平米，注意要出檐6）门和窗：平米7）玻璃丝棉：平米8）天沟：长度9）螺栓数量：地脚锚栓、高强螺栓、普通螺栓4、框架算量流程（实例说明）1）仔细看说明：注意钢材规格、顶板墙板的规格、油漆等2）主结构重量：注意不要漏掉构件3）次结构重量4）楼梯重量5）花纹钢板或楼承板6）螺栓数量：地脚锚栓、高强螺栓、栓钉五、利用cad进行详图深化（拆图）1、门钢中各种构件及其节点的画法（PPT）1）屋面坡度的理解例：坡度为8%，即坡度为8：100。

一分钟看懂钢结构图★钢结构图※钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等.※钢结构图用来表示钢结构的图样。

※型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图. ★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图.※比例:1:100、1:200※单线条表示,杆件长度直接注在单线条旁边.★屋架详图※图样：立面图，上弦实形辅助投影，剖面断面图。

※比例：两种比例：杆件轴线采用较小比例(1：20,1:15）节点板、杆件、断面采用较大比例（1：10，1:5)※图线：可见轮廓线--中实线不可见轮廓线-—中虚线★杆件拼接★支座节点图★屋脊节点图。

一分钟看懂钢结构图★钢结构图※钢结构由型钢连接而成的结构物,例如：钢梁、钢屋架、钢塔架、钢脚手架等。

※钢结构图用来表示钢结构的图样。

※型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。

1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

※比例:1：100、1：200※单线条表示,杆件长度直接注在单线条旁边.★屋架详图※图样：立面图,上弦实形辅助投影，剖面断面图.※比例：两种比例：杆件轴线采用较小比例(1：20，1：15）节点板、杆件、断面采用较大比例（1：10，1：5）※图线：可见轮廓线—-中实线不可见轮廓线-—中虚线★杆件拼接★支座节点图★屋脊节点图。

钢结构施工图详图转化及落实中的要点总结摘要各种钢结构在建筑中应用广泛,施工图详图转化及落实是工程实施的一个重要环节,是保证项目质量的一道重要程序。

这部分工作质量的优劣直接影响工期及项目质量的实现。

通过总结、分析工作经验,得出施工详图转化及落实过程中的部分控制要点,为工程中本类工作的开展提供一定的借鉴作用。

关键词施工详图转化;图纸会审;钢结构;技术交底随着改革开放以来我国钢铁行业的发展,国家建筑技术政策由以往的限制使用钢结构转变为积极合理推广应用钢结构,从而推动了建筑钢结构的快速发展。

它广泛应用于各种结构,比如:工业厂房、会展中心、航站楼、候车大厅和大型商场等[1]。

钢结构的大量发展,既为我们建筑钢结构行业从业人员提供了展示才华的舞台也给我们的工作带来了莫大的挑战。

钢结构详图转化及落实做为整个工作中的一个重要环节,有着其不可或缺的作用。

它贯穿于整个工程项目建设周期,优质的施工详图能更好的为生产提供服务,能达到节约物料损耗、加快生产进度、提高产品一次合格率、更好的保障产品质量等目的。

下面将结合多年工作经验从本工作各环节详细说明应注意的控制要点。

1钢结构详图转化及落实控制要点施工详图的转化及落实是从拿到设计图纸开始就应认真进行的工作,直至项目完工。

在整个过程中需注意的要点有很多,现简单汇总如下。

1.1图纸会审图纸会审是所有后续工作开展的基础,明确质量控制的重点、要点和难点,具有重要的事前预控作用。

图纸会审的目的主要有:1)使施工单位熟习设计图纸,了解工程特点及对关键工程部分的质量要求;2)检查图纸设计的深度是否能够满足施工的要求;3)对设计图纸进行工艺审核,审查技术设计中是否考虑到了施工的可行型、便捷性和安全性,图纸上的技术要求按照加工单位的施工水平是否能够实现等;4)审查设计文件是否考虑到了运输的安全性及交通和运行费用的高低。

图纸会审主要包括以下内容:1)设计文件是否齐全,含设计图纸,设计变更等;2)相关构件的主体标注尺寸是否齐全,节点是否清楚并符合国家标准,构件之间的连接形式是否合理;3)查看布置图与详细节点中关于构件及节点的描述是够一致,有无遗漏等;4)设计技术说明中对于焊接质量的要求是否明确,结合单位设备和技术条件看是否切实可行。
