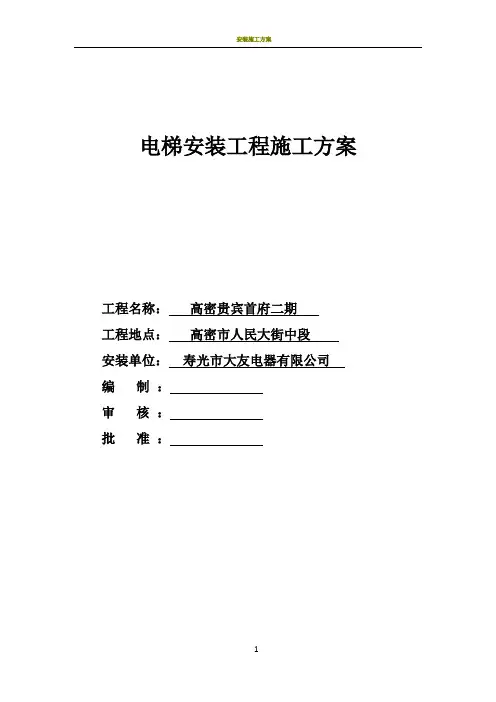

电梯安装工程施工方案
工程名称：高密贵宾首府二期
工程地点：高密市人民大街中段
安装单位：寿光市大友电器有限公司
编制：
审核：
批准：
目录
1 编制依据 (3)
2 工程概况 (3)
3 施工计划 (4)
4 施工准备 (5)
5 施工方法 (7)
6 质量检验 (9)
7 安全管理 (10)
电梯安装工程施工方案
1 编制依据
1.1本工程施工方案中电梯安装尺寸与技术规格设计依据：
1.1.1销售（或招标文件）合同/编号、安装合同/编号；
1.1.2项目建筑施工图，包括：
①机房建筑平面图
②井道建筑平面图
③机房和井道的侧视图
1.2本工程施工方案中质量与安全控制的编制依据：
1.2.1《特种设备安全监察条例》
1.2.2 GB 7588《电梯制造与安装安全规范》
1.2.3 TSG T7001《电梯监督检验与定期检验规则-曳引与强制驱动电梯》
1.2.4 GB 10060《电梯安装验收规范》
1.2.5 GB/T10058《电梯技术条件》
1.2.6 GB/T10059《《电梯试验方法》
1.2.7 GB 50310《电梯工程施工质量验收规范》
1.2.8 JGJ46-2005《施工现场临时用电安全技术规范》
1.3 本工程的2台电梯全部由上海华蒂电梯公司制造，施工方案中的电梯施工方法编制依据: 1.3.1 电梯安装施工工艺；
1.3.2 机房布置图、井道布置图；
1.3.3 电梯部件安装图、电气原理图、电气接线图；
1.3.4 电梯安装维护使用说明书；
1.3.5 电梯调试手册；
1.3.6 仪器设备作业指导书；
1.3.7 安全作业指导书；
1.3.8 技术洽商变更记录。
1.4 本工程由寿光市大友电器有限公司安装施工。2 工程概况
3 施工计划
3.1 施工组织
该工程施工组织框图如下:
图3-1 电梯安装施工组织方框图项目管理、安全责任人和相关人员名单
3.2 工程目标
该工程质量、工期、文明施工和安全目标如下：
3.2.1 质量目标：监督检验一次合格率100%；
3.2.2 工期目标：按合同规定完成工程；
3.2.3 文明施工目标：规范、文明地施工、无治安事故发生；
3.2.4 安全目标：
①人身伤亡事故0；
②消防事故0；
③设备事故：无重要电梯设备、施工设备、检测设备损失事故发生。
3.3 施工协调管理
3.3.1 项目经理负责联系协调工作。
3.3.2 在进场施工前将电梯施工进度计划提交给建设方，其中包括与土建项目的接口时间表，接口时间表经双方确认后，具体的工程进度按此时间表进行。同时在施工进场前取得建设方施工现场负责人的名单，以便及时相互协调。
3.3.3 进场施工后，参加由总承建商或监理公司定期以及不定期组织的各施工单位现场负责人调会议。
3.3.4如果出现工期延误或技术更改情况，双方应及时协调解决，如涉及责任、费用、溯源事项的还应以书面形式记载。
4.施工准备
4.1 工作流程
施工准备的工作流程框图如下：
图4－1施工准备的工作流程框图
4.2 前期准备
施工前期准备主要应做好以下工作：
4.2.1 现场施工人员暂舍安置、备件仓库协调；
4.2.2 机房和井道建筑工程勘查验收（机房及井道顶面的施工、曳引机混凝土基础及构架的强度、井道内建筑模版及脚手架的拆除，施工垃圾清除）；
4.2.3 脚手架按相关规范搭设和验收；
4.2.4 施工用电准备；
4.2.5 电梯设备到达工地及保管情况；
4.2.6 土建总体进度及施工管理情况；
4.2.7 现场总包单位施工安全管理要求；
4.2.8 确认具备向特种设备主管部门办理电梯施工告知的必需材料。
4.3 技术准备
技术准备需做好以下工作内容：
4.3.1 确认本公司具备本次所装电梯的安装资格，所承担安装的电梯是具有合法资格制造商正式出具产品合格证的产品。本公司亦已充分了解国家有关法规和标准的要求，且已向当地特种设备监督管理部门办理了安装告知手续。
4.3.2 确认已从电梯制造商处获得了本次所安装该类类型电梯最新版本的相关技术文件，按电梯
的型式、规格配备了完整的安装工艺文件、企业标准以及自检规程、国家标准以及安全技术规范。
4.3.3 确认已办理好或办理所有施工人员的用工手续，备齐所有人员相应有效的特种设备操作证。
4.3.4 检查确认现场施工中所需的计量、测量器具已备齐且具有有效的检测合格证书。
4.3.5 确认已制订或制订施工中须执行的质量保证措施，包括材料进场管理措施、工程质量管理控制措施、施工操作管理措施、施工技术资料管理措施等。
4.3.6 确认已制订或制订施工安全保证措施。包括组织管理措施、临时用电管理措施、井道门洞防坠落安全措施、现场消防管理措施、施工机具管理措施等；
4.3.7 确认已制订或制订文明施工措施，包括环境保护措施、生活卫生管理措施、施工现场卫生管理措施等。
4.4 技术交底
技术交底在施工人员进场前进行，由公司工程部组织，项目经理、安全员、施工班组的全体人员（包括吊装人员在内）参加。技术交底的主要内容包括：
4.4.1 工程概况；
4.4.2 工程目标；
4.4.3 施工技术、材料、机具、人员及作业条件准备；
4.4.4 执行工艺；
4.4.5 检验标准；
4.4.6 成品保护；
4.4.7 安全措施；
4.4.8 文明施工措施；
4.4.9 本工程具有的特殊工艺或其它施工要求。
技术交底情况由工程部记录备案，并对所有参加人员对交底内容掌握的情况采用考试的方式进行了解，以便达到交底目的。
5 施工方法
5.1 施工主流程如下:
样板架安装、挂基准线→导轨架及导轨安装→机房机械设备安装→对重安装→轿厢安装→层门安装→井道机械设备安装→钢丝绳安装→电气装置安装→整机调试
5.2 施工方法
本项目安装的电梯无特殊要求,《曳引式电梯安装施工工艺》规定执行。
5.3 各分项工程施工方法
5.3.1 脚手架搭设方法
电梯井道的脚手架一律用钢管、扣件搭设，立杆与横杆均用直角扣件连接，扣件的紧固力矩达到4~5kg.m。
