1.p29,1-5 简述电力系统中性点接地方式及其作用。
我国电力网目前所采用的中性点接地方式主要有4种：不接地、经消弧线圈接地、直接接地和经电阻接地等。中性点接地的作用是为了保证电气设备在正常或发生故障情况下可靠地工作。
2.p58,2-2 以燃煤电厂为例，叙述火电厂的生产过程。
3．根据一次能源的不同，发电厂可分为（火力发电厂）、（水力发电厂）、（风力发电厂）和（核电厂）等。
4．火电厂分为（凝汽式电厂）和（热电联产电厂）。
5．水电厂根据集中落差的方式分为（堤坝式）、（引水式）和（抽水蓄能式）。
6．变电所根据在电力系统的地位和作用分为（枢纽变电所）、（中间变电所）、（地区变电所）和（终端电站所）。
7.我国中、小电力系统运行时，规定允许频率偏差（ C ）
A ±0.1Hz
B ±0.2Hz
C ±0.5Hz
D ±0.7Hz
8.p87,3-1何谓发电厂变电所内的一次设备、二次设备和电气主接线？?一次设备
发电厂或变电所中直接通过大电流或接于高电压上的电气设备称为电气主设备或一次设备。
?二次设备
发电厂或变电所中用于对一次设备或系统进行监视、测量、保护和控制的电气设备称为二次设备，由二次设备构成的系统称为二次系统。
?电气主接线
发电厂和变电所中的一次设备，按照一定规律连接而成的电路，称为电气主接线，也称为电气一次接线或一次系统。
9.电力系统运行有什么特点及要求？
P4
10. 衡量电能质量的指标是什么？
P6
11.p87,3-2架空线路由哪些基本部分组成？
P60，由导线、避雷线（也称为架空地线）、杆塔、绝缘子和金具等组成。
12. p87,3-6 互感器的作用？互感器二次侧为何必须接地？
P62
13.电流互感器在运行中，为什么二次线圈不允许开路？
P64
因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。因此，电流互感器二次侧都备有短路开关，防止二次侧开路。在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。一切处理好后方可再用。
14. 接地装置是指（ D ）。
A.埋入地中并直接与大地接触的金属导体
B.电气装置、设施的接地端子与接地网连接用的金属导电部分
C.垂直接地极
D.A与B的总和
15. 接地电阻是指（ D ）。
A.接地极或自然接地极的对地电阻
B.接地网的对地电阻
C.接地装置的对地电阻
D. 接地极或自然接地极的对地电阻和接地线电阻的总和
16.p88,3-13在电气主接线中断路器、隔离开关、汇流母线、母线分段及旁路母线的作用？
P61 断路器：用于断开或闭合正常工作电流、短路电流的开关电器；隔离开关：不要求断开或闭合电流，只用于检修时隔离电压的开关电器；
P68
汇流母线：起汇集和分配电能的作用，也称汇流排。汇流母线的作用就是对电能进行集中和分配，是电路里的一次设备。
母线分段：减少母线故障或检修时的停电范围；
旁路母线：不停电检修进出线断路器
17.p88,3-21直流输电的优缺点及使用范围
P85
18. 跨步电势是指（A ）
A ．接地短路电流流过接地装置时，地面上水平距离为0.8ｍ的两点间的电位差
B. 接地短路电流流过接地装置时，接地网外的地面上水平距离为0.8ｍ处对接地网边沿接地极的电位差
C. 接地短路电流流过接地装置时，人体两脚间的电位差
D. 接地短路电流流过接地装置时，且人体跨于接地网外与接地网间时两脚间的电位差
19. 工作接地是指（A ）
A ．为保证工作人员安全而采取的接地措施
B ．为保护电气设备而采取的接地措施
C ．为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施
D ．为防止雷击而采取的接地措施
20. 零线上允许安装熔断器吗？为什么？
不允许。因为如果熔断器熔断，则零线就相当于断线，如果这时有设备发生单相接地故障时，接在断线后面的所有设备外露可导电部分都将呈现接近于相电压的对地电压，即?U U
E ≈，这是很危险的。
21. 电气装置中哪些部分必须接地，哪些部分不必接地？
为了保证安全必须将正常时不带电而故障时可能带电的电气设备的外露导电部分采用保护接地、或保护接零的措施，接地装置设计技术
规程对必须接地和不须接地部分作了明确的规定。
电气设备的下列外露导电部分应予接地：
①电动机、变压器、电器、手携式及移动式用电器具等的金属底座和外壳；
②发电机中性点柜外壳、发电机出线柜外壳；
电气设备的下列外露导电部分可不接地：
①在非导电场所，例如有木质、沥青等不良导电地面及绝缘墙的电气设备；
○2在干燥场所，交流额定电压50V以下，直流额定电压120 V以下电气设备或电气装置的外露导电部分，但爆炸危险场所除外；
外部导电部分中可能有电击危险的地方应予接地，通常需要接地的部分如下：
○1建筑物内或其上的大面积可能带电的金属构架可能与人发生接触时，则应予以接地，以提高其安全性；
○2电气操作起重机的轨道和桁架；
○3装有线缆的升降机框架；
○4电梯的金属提升绳或缆绳，如已与电梯本体连接成导电通路的则可不接地；
○5变电所或变压器室以外的线间电压超过750V的电器设备周围的金属间隔、金属遮栏等类似的金属围护结构；
○6活动房屋或旅游车中的裸露的金属部分，包括活动房屋的金属结构、旅游车金属车架应接地。
23.架空线路是由导线、杆塔、绝缘子及金具等元件组成。
24.电力系统的无备用接线方式包括放射式、干线式、链式等。
25.断路器与隔离开关的操作顺序，为什么？
断路器及其两侧的隔离开关，其操作顺序有严格的规定。停电时，先跳开断路器，在检查确认断路器已断开的情况下，先拉负荷侧的隔离开关，后拉电源侧的隔离开关；送电时，先合电源侧的隔离开关，后合负荷侧的隔离开关，再合上断路器。有人以为，既然断路器已经断开，先操作那一侧的隔离开关无关紧要，都不会造成带负荷拉合隔离开关的情况。问题在于，当断路器在合闸位置未被查出而造成带负荷拉合隔离开关的误操作事故时，其引起的后果是大不相同的。例如，在线路停电时，若断路器在合闸位置未被查出，先拉负荷侧的隔离开关造成短路，则故障发生在线路上，该线路的继电保护动作跳开线路断路器，隔离了故障点，只使该线路停电，不致影响其它回路的供电。若先拉电源侧隔离开关，虽同样是带负荷拉隔离开关造成短路，但故障相当于母线短路，继电保护将使母线上所有的电源切断，造成接在母线上的全部负荷都要停电，大大扩大了故障的范围，甚至引起全所停电、电网瓦解等严重后果。同理，在线路送电时，若断路器在合闸位置未查出，先合电源侧的隔离开关时，是不会有什么问题的，再合负荷侧的隔离开关就会造成带负荷合隔离开关，如产生弧光短路，线路继电保护动作跳闸，不影响其它设备的运行，如操作顺序相反，在合电源侧隔离开关时造成带负荷合隔离开关短路，就会扩大事故。
26.我国配电网为什么采用闭环结构、开环运行方式？
27.简述重合器和分段器的功能
P97
P98
分段器（Sectionalizer）是一种与电源侧前级开关配合，在失压或无电流的情况下自动分闸的开关设备。当发生永久性故障时，分段器在预定次数的分合操作后闭锁于分闸状态，从而达到隔离故障线路区段的目的。若分段器未完成预定次数的分合操作，故障被其它设备切
除了，则其将保持合闸状态，并经一段延时后恢复到预先的整定状态，为下一次故障做好准备。分段器一般不能断开短路故障电流。
28.电力系统短路种类有（三相短路）、（单相接地短路）、（两相短路）和（两相短路接地）
29.什么是电力系统的短路？短路故障有哪几种类型？哪些是对称短路？哪些是不对称短路？
答：在电力系统中，短路是最常见而且对电力系统运行产生严重影响的故障。所谓短路是指相与相或相与地之间直接金属性连接。
短路种类主要有三相短路、两相短路、单相接地短路和两相接地短路等四种。
三相短路属对称短路，其它属不对称短路。
30.电气设备在运行中的两种工作状态为（正常工作状态）、（短路时工作状态）。
31.什么是电气主接线？对它有哪些基本要求？
答：（1）电气主接线是由多种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路，也称电气一次接线或电气主系统。用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。电气主接线图一般画成单线图（即用单相接线表示三相系统），但对三相接线不完全相同的局部则画成三线图。
（2）①保证必要的供电可靠性和电能的质量
一般从以下方面对主接线的可靠性进行定性分析。
ａ断路器检修时是否影响供电；
ｂ设备或线路故障或检修时，停电线路数量的多少和停电时间的长短，以及能否保证对重要用户的供电；
ｃ有没有使发电厂或变电所全部停止工作的可能性等。
②具有一定的运行灵活性
③操作应尽可能简单、方便
④应具有扩建的可能性
⑤技术上先进，经济上合理。
32.电气主接线设计的原则和要求？
P209
33.变压器按其绕组数分为（双绕组普通式）、（三绕组式）、（自耦式）以及（低压绕组分裂式）。
34.变压器的冷却方式主要有（自然风冷却）、（强迫空气冷却）、（强迫油循环水冷却）、（强迫油循环风冷却）、（强迫油循环导向冷却）、（水内冷变压器）和（SF6充气式变压器）。
35.厂用负荷按在电厂生产过程中的重要性分为（I类负荷）、（II类负荷）和（III类负荷）。
36.频率的二次调整是由（ C ）完成的。
A 发电机组的调速器
B 调相机的励磁调节器
C 发电机组的调频器
D 静止无功补偿器
37.为什么电力系统有功功率不足会导致频率下降？
答：正常运行时发电机转子上有两个作用力，一个是原动机提供的转动力矩，另一个是定子有功负荷电流形成的电磁阻力矩。两个力矩平衡时，发电机呈现匀速转动。转动力矩大于阻力矩时，转速就会提高（频率加快），负载阻力矩大于转动力矩时，转速就会降低（频率下降）。我们可以通过调节转动力矩（增减原动机的输出功率），使发电机保持额定转速（频率）运行。
当系统有功功率增大到原动机功率无法再增大时，就产生了所谓“有功缺额”的问题，这时作用在发电机转子上的负载阻力矩大于转动力矩，发电机转子就会减速（频率降低），而频率下降会使负载有功功率下降，如此，发电机转速（频率）会在一个略低的数值重新达到稳定。
38.如何进行频率调整？
系统的频率调整分为一次调频和二次调频。
一次调频的过程是：当系统的频率下降，发电机转速下降，而转速的下降使发电机调速器动作，调整出力，运行点沿发电机功率-频率特性曲线上移：负荷功率本身的调节是使其随系统频率的下降而减小。负荷与发电机的共同调节，使它们的特性曲线又重新相交而达到新的平衡，此时系统产生频率偏差△f。
二次调频的过程是：负荷变动时，手动或自动操作调频器，使发电机组的有功--频率静态特性平行上下移动，从而使负荷变动引起的频率偏移能保持在允许范围内。
39.p278,9-7何谓电力系统的稳定性？为什么说失去稳定性是现代电力系统最严重的故障之一？
P260
40. p295,10-1什么是二次接线和一次接线？它们之间有何联系？
P280
41.电力系统继电保护的作用？
P296
42.什么电力系统的继电保护？其基本任务是什么？
P296
43.简述对继电保护的基本要求。
P303
44.输电线路的自动重合闸的作用？
P324
45.对自动重合闸的基本要求？
P325
46.电力系统继电保护的配置原则？
答：对于电力系统的电力设备和线路，应装设反应各种短路故障和异常运行的保护装置；反应电力设备和线路短路故障的保护应有主保护和后备保护，必要时可再增设辅助保护；重要的设备要求配置双重主保护；各个相邻元件保护区域之间需有重叠区，不允许有无保护的区域；必要时线路应装设将断路器自动合闸的自动重合闸装置。
47.电力系统可靠性的含义？可靠性管理的意义？
P380

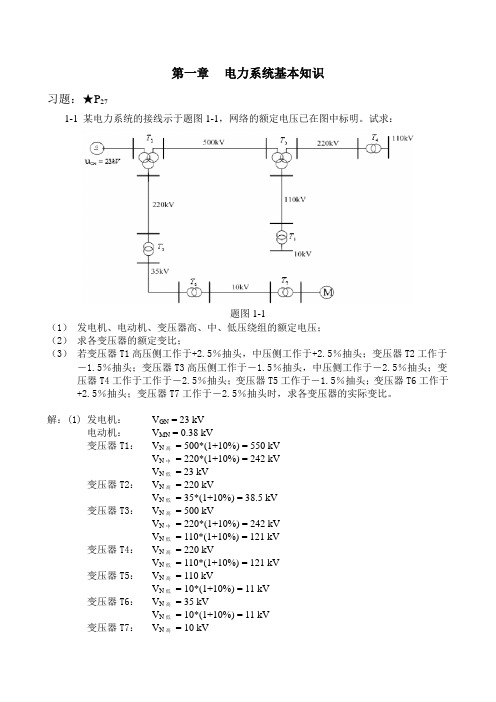

第一章 电力系统的基本概念 1-1 什么叫电力系统、电力网及动力系统 1-2 电力线、发电机、变压器和用电设备的额定电压是如何确定的 1-3 我国电网的电压等级有哪些 1-4 标出图1-4电力系统中各元件的额定电压。 1-5 请回答如图1－5所示电力系统中的二个问题： ⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。 ⑵ 当变压器1T 在+%抽头处工作，2T 在主抽头处工作，3T 在%抽头处工作时，求这些变压器的实际变比。 1-6 图1-6中已标明各级电网的电压等级。试标出图中发电机和电动机的额定电压及变压器的额定变比。 1-7 电力系统结线如图1-7所示，电网各级电压示于图中。试求： 习题1-5图 习题1-6图 习题1-4图
