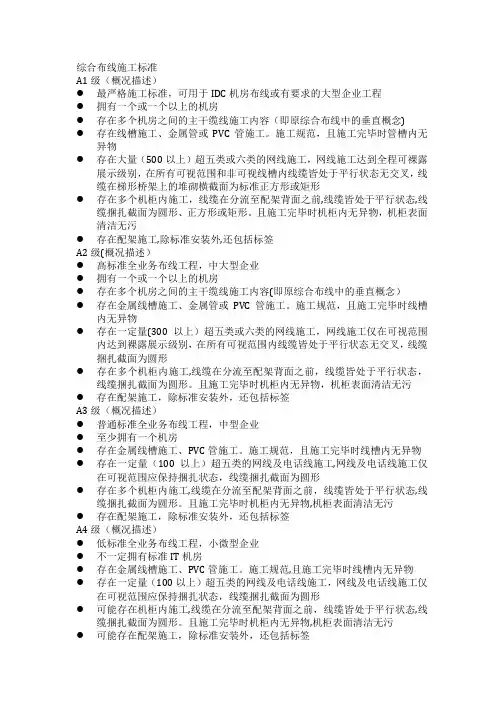

综合布线施工标准
（二）综合布线设备间配置标准
综合布线设备间一般设置在大楼弱电井或网点设备机房。
（1）设备间必须配置机柜，机柜尺寸至少为600mm*600mm*2000mm，有条件的建议采用600mm*800mm*2000mm规格的，同时带有竖行理线槽。机柜建议采用钢板带孔柜门，不宜采用散热性差的玻璃柜门，利于散热，机柜下方需要封闭，须做到防鼠。在施工方案设计中必须为机柜留有足够的操作空间，至少保证3个平方。如果机柜靠墙安防，必须保证机柜可以向外拖出1米，便于背后的理线与设备安装。（2）跳线架必须安装在机柜内，跳线架之间必须配置理线架。还需要根据机柜中可能安装的路由器、交换机等网络设备，配置相同数量的理线架及PDU电源。
（3）分行本部网点综合布线设计采用分布式，在网点设备间必须设置8根以上干缆用于连接本部中心机房汇集点。
（4）一般网点必须预留运营商专线管道空间。如果距离过长，也可以采用4对以上多模/单模裸光纤，配置光纤转换器的方式进行连接。
（5）电话的进线应安装在语音跳线模块上，语音跳线模块应安装在机柜底部，便于信息点跳接。

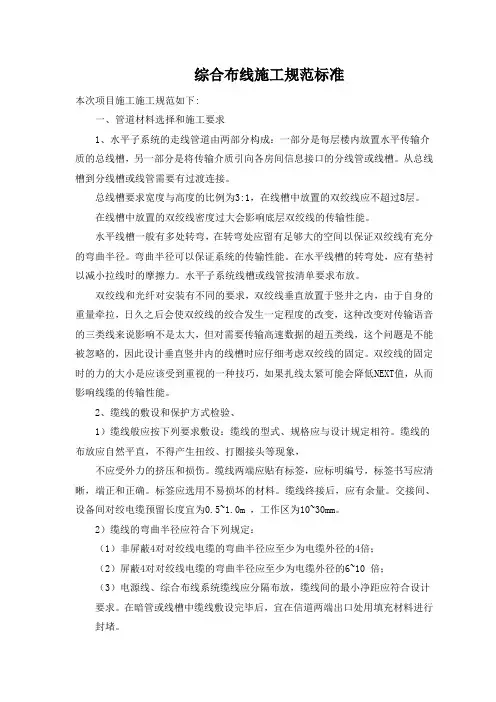

（三）综合布线施工基本规范
(1)强电电路部分：
1)、配线：
①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③配线时，所用导线横截面积应满足用电设备的最大输出功率。杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2）、确定点位：
①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地1.2－14m，距门框15cm－20cm。
③测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
④确定标签：将各类配线按一定长度剪断后在线的两端分别贴上
标签，并注明名称－房间－序号。
3）、配线线径选择：
2.5平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。铝芯线线径要取铜线的1.5－2倍。
4）、暗装开槽：
①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
④线槽外观要求：横平竖直，大小均匀，开槽时要先用墨斗或其他方式进行线路走向标示。
5）、明装：
室外部分必须采用PVC管，室外布线沿墙敷设每米不少于2个固定线卡；所用附件须齐全，穿墙孔应内高外低，防止有些环境施工后雨水流入室内。室内部分可采用PVC管和PVC线槽板，施工要求横平竖直、整齐美观，接头和转弯处要使用附件。
①从如端至终端（先干线后支线）找好水平或垂直线，在线路中
心弹线，然后在固定点位置进行钻孔，埋入塑料胀管或伞形螺栓。弹线时不应弄脏建筑物表面。
②根据膨胀管直径和长度选择钻头，在标出的固定点位置上垂直钻孔，塑料胀管敲入后就与建筑物表面平齐为准，用半圆头自攻螺丝4mm*30mm加垫圈将线槽底板固定在塑料胀管上，两点间距离不大于1米，紧贴建筑物表面。应先固定两端，再固定中间。
6）、桥架安装
电缆桥架的安装主要有沿顶板安装。沿墙水平和垂直安装、沿竖井安装、沿地面安装。各种弯通及附件规格应符合工程布置条件并与金属桥架相配套。
①桥架安装前，避免与大口径消防管、排水管及空调、排风设备发生矛盾。
②跨距一般为2m就要进行支撑，垂直敷设时其固定点间距为
1.5m。
③将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架与桥架之间用连接板连接，连接采用半圆头在桥架内侧，经切割后的桥架需重新钻孔连接。
④桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
⑤如需接地处理，在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4平方软铜线进行跨接，再将桥架与接地线相连，形成电气通路。桥架整体与接地干线应有不少于两处的连接。
⑥与弱电电缆桥架距离不小于5cm。
7）、配电箱安装
①配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
②应按施工图的布置，将配电柜按照顺序逐一就位在基础钢板上。钻孔时应先用定位冲进行预定位再钻孔，防止孔位移动，造成安装歪斜。
③箱体安装高应在1.4M以上。
④多股线应涮锡，不准有断股。150A上断路器接线时应做线鼻并浸锡处理。
⑤安装完成后检查进线输入端、设备上有无遗留下的杂物、工具等。
二、弱电电路部分
1）、电缆敷设前，应做外观及导通检查。
①网线可先进行开路测量后分别将双绞线一端短路，另一端时行测量，确认无误后方可放线。
②语音、视频、信号等检测同上。
2）、为了保证施工的质量，规定：
①应按照“先远后近”进行放线，拉线时每段线的长度不超过20米，超过部分必须有人接送。
②在线路转弯处必须有人接送，拉线时就轻拉轻放，避免线缆损伤。
