新人教版九年级物理全册19.1 家庭电路课件 (共33张PPT)

错误操作
正确操作
测电笔的使用
手触笔尾金属体； 笔尖金属体触火线时 氖管发光，触零线时 氖管不发光
正确
手没触笔尾金属体，笔 尖金属体触火线时，氖 管仍不会发光
错误
绝对不能用手接 触笔尖金属体
注意：
1、家庭电路中开关不能单独作为一个支路， 必须和它控制的用电器串联后接入电路 中。
2、用电器接入电路的顺序： 火线——开关——用电器——零线
√
×
中心锡块 处应接火 线，防止 螺旋带电.
我是插座，在家庭电路中我相
当于“预备役部队”，不常用
的或可以移动的用电器，都要
我把它们连接到电路中，使用
时只要把插头插入插孔中就可
以。
插座一般有两孔式和三
孔式之分。两孔式插座
左孔是零线右孔是火线，
而三孔式插座多了一个
接地线。
用 电 器 金 属 外 壳
4.家庭电路中的两根电线，一根叫
线，
另一根叫 线。火线和零线之间有
伏的电压，零线和地之间
电压。
5.如右图所示，火线和零 线均完好，但S闭合后灯不 亮，用测电笔测试图中a、 b、c、d、e、f各点，结果 只有a点能使测电笔氖管发 光，则故障是( ) A、ab间电线断路 B、cd间 电线断路 C、ef间电线断 路 D、灯泡的灯丝断了
三孔
插座
我的布线要求是“火线零线并排走，竖直
接地 符号
布线火在右，水平布线火在上，火接开关
再进座，零线直接进灯座。”
图①中接线有几处错误？请逐一指出并加以 说明。
用笔画线表示导线，把如图所示的引出线a、 b、c、d、e 、f正确连入电路.
No Image
巩固训练：
1.测电笔是用来 辨别 线和
线的，手
电源线
在家庭电路中，因为短路 或功率过大有时会出现电 流过大的现象。
电流过大会造成火灾事故，采取什么措施来 防止事故的发生？
在电路里安装保护装置——保险丝。 我掌控整个家庭电路的安全，我应
在( 干 ) 路上落户
思考： 家庭电路中的进户线有两根，一根 是火线，一根是零线。你会判断吗？
测电笔：
测电笔的使用
❖
T H E E N D 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。上午8时7分14秒上午8时7分08:07:1421.3.17
谢谢观看
。2021年3月17日星期三上午8时7分14秒08:07:1421.3.17
❖ 15、会当凌绝顶，一览众山小。2021年3月上午8时7分21.3.1708:07March 17, 2021
❖ 16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2021年3月17日星期三8时7分14秒08:07:1417 March 2021
6.如右上图所示, 表示两
盏白炽灯的两只插座的安装
电路图, 其中一项安装错
误的是（ ）A、插座
C B、插座D C、
A 灯及开关
D、B 灯
及开关
7.在验收新装修好的家庭照明电路时， 打开熔断器，将一盏灯泡接在尚未装保 险丝的两个接线柱上，发现其亮度与在 老房子内的插座上使用时相同。这说明 新安装的电路（ ） A、发生短路 B、发生断路 C、 完全符合要求 D、故障无法判断
❖ 10、人的志向通常和他们的能力成正比例。08:07:1408:07:1408:073/17/2021 8:07:14 AM ❖ 11、夫学须志也，才须学也，非学无以广才，非志无以成学。21.3.1708:07:1408:07Mar-2117-Mar-21 ❖ 12、越是无能的人，越喜欢挑剔别人的错儿。08:07:1408:07:1408:07Wednesday, March 17, 2021 ❖ 13、志不立，天下无可成之事。21.3.1721.3.1708:07:1408:07:14March 17, 2021
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other fam ous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
“左零右火上接地”
三孔插座与三线插头
当把用电器上的三脚插头插入三孔插座后，除了把 用电器的用电部位接入电路外，还把用电器的金 属外壳与大地连接起来
同是漏电，为何反差如此大？
空气开关与漏电保护器:
如果发生了触电事故， 漏电保护器会迅速切断 电源，对人起到保护作 用。
新型的保险装置是附加 在总开关上，叫做空气 开关。
分别测试M、N及王老师的皮肤，发现测电笔
的氖管都发光，而王老师却谈笑自如。对以
上现象的解释，你认为正确的是( )
A、王老师有特异功能，确实不怕
电
B、王老师的双手戴着绝缘手套
C、在人、灯替换之时，有人将零线断开了D、
在人、灯替换之时，有人将火线断开了
❖ 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。2 1.3.1721.3.17Wednesday, March 17, 2021
8.如下图是楼梯照明灯的电路。S1，
S2均为双连开关，其中最理想的方案
是(
)
9.某学校文艺会演时，科学组的老师给大家
表演了一个“不怕电”的节目（请勿模仿）。
首先王老师将一盏白炽电灯接到两导线头M、
N之间，灯泡正常发光。随后将灯泡取下，王
老师站到干燥的木凳上后，左、右手分别抓
住M、N两导线头(如右图)。李老师用测电笔
电流过大时自动断开俗称跳闸，排除故障后， 合上开关即可
1、如果站在地上的人不小心接触了火线， 电流经过人体流入大地，这时总开关上 的 漏电保护器就会起作用，它会迅速 切断电路，对人起保护作用。 2、现在新型的保险装置是 空气开关 ， 当电流过大时会使开关自动断开，切断 电路，俗称 跳闸 。
接 地 线
❖ 电能表的计数器上两次读数之差，就 是这段时间内用电的度数。
❖ 电能表要装在家庭电路的干路上.
电功的常用单位:千瓦时(kw·h) 俗称:度 1千瓦时=3.6×106焦=1度
闸刀开关 电源线
（1）闸刀开关的作用 控制整个家庭电路的通断， 便于更换电器或维修设备
（2）我必须连接在电能表和 保险丝之间！
你们会安装这个家庭电路吗？ 想知道它是怎么安装的吗？
电能表 闸刀开关
灯 座 插座
开关
导 线
保险盒
（一）家庭电路的组成和连接方法
家庭电路的组成：
2。20V。
零火 线线
电
能
表
闸刀开关
..
火线 零线
开 关
保险丝
插座 电灯
（一）家庭电路的组成

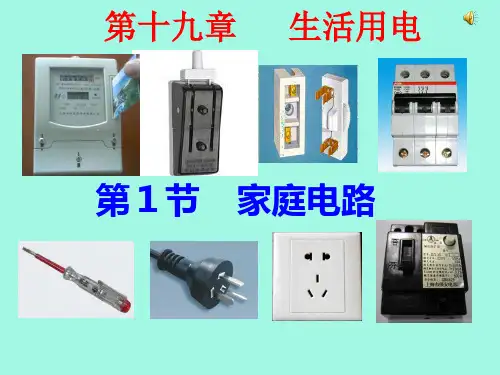

❖ 家庭电路由进户线、电能表、闸刀开关、熔 丝盒，插座，电灯，开关等构成.
应该接触笔尾的
，笔尖接触一根电线，
如果氖管发光，表示接触的是
线,否则
是 线。
2.一标有“220V 5A”的电能表能否容纳一个 “220V 1000W ”的电炉使用？还可以接入 一盏200W的电灯吗？
3. 家庭电路中各盏灯应 联，开关与它所 控制 的电灯应是 联，插座与电灯应 是 联，保险盒和用电器应 联。
❖ 家庭电路中的各种用电器的通断，都不能影 响其他用电器.所以家用电器是并联接入电路 的.
我（进户线）是家庭电路中的 来自百度文库源，由低压供电线路供给， 我有两个成员，一个叫相线 （俗称火线）， 另一个叫零线。
火线和零线之间有220伏的电压， 零线和地之间没有电压。
电能表
❖ 电能表示用来测量用户在一定时 间内消耗多少电能的装置.
