锚索测力计使用说明书

锚索测量方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor.I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!锚索测量方法简述：①测点布置：依据设计图纸要求，在锚索端部的基坑主测断面布设测点，确保同一竖直面内每道锚索都有监测点。

②埋设准备：施工钻孔并注入水泥浆，待其凝固后，若需安装锚索计，则在受力面增设钢塑板，以支撑测力计，防止受力后下陷。

③安装锚索计：选用带有穿心孔的多钢弦压力传感器作为锚索计，确保其适应锚索在不同偏心荷载下的准确测量，于张拉前按规范要求安装到位。

④张拉监测：在锚索张拉过程中，利用锚索计实时监测张拉力变化，同步记录伸长值，确保数据准确性。

⑤数据采集：通过有线或无线方式自动采集锚索计传输的应力数据，实时监控锚索的工作状态。

⑥数据分析：收集到的数据上传至监控系统，进行应力分析、趋势判断，评估锚索的稳定性及承载能力。

⑦安全监控：根据测量结果，评估锚索安全状态，对异常数据及时警报，指导现场采取加固或调整措施。

⑧定期复测：施工及运营期间，按计划周期性复测，对比分析数据变化，确保长期稳定性与安全性。

LN-AC型差阻式锚索测力计产品使用说明书西安联能自动化工程有限责任公司目录一、用途 (2)二、仪器构造及工作原理 (2)三、仪器的型号规格及技术指标 (4)四、验收、率定与保管 (4)五、埋设安装 (5)六、测量及计算 (6)1．人工测量计算 (6)2．自动测量 (6)七、注意事项 (7)八、装箱单 (8)一、用途LN－AC型差阻式锚索测力计利用特制的应变计作为传感部件，用于长期监测预应力锚索对岩体或建筑物施加压力的大小，时可兼测埋设点的温度且无需温度修正，测值准确、性能稳定。

使用时，安装在岩石边坡或混凝土建筑物的预应力锚索上。

LN－AC型差阻式锚索测力计有电阻比Z和电阻R t两个测值，利用电阻比Z测值及仪器特性参数可算出锚索所施加的压力，利用电阻R t测值和仪器特性参数可算出测点位置的温度。

二、仪器构造及工作原理1.仪器构造LN-AC型锚索测力计由测力计钢筒、四支感应组件及引出电缆、护罩等构成，如图一（结构图）及图二（电气图）所示。

图一图中感应组件1是一种差动电阻式小应变计。

四支互成90°安装在测力计钢筒上，测量钢筒受力产生的应变，通过计算后即可得知测力计钢筒上承受的轴向力。

2.工作原理四支差动电阻式应变计经串并联形成如图二（电气图）的电路，图中（R1、R2）、（R1′、R2′）、（R10、R20）、（R10′、R20′）分别代表四支差动电阻式仪器的两组差动电阻。

电缆芯线、芯线接头、及仪器均可承受0.5MPa 的水压以保证仪器的绝缘。

当测力计钢筒受到轴向压力时，测力计钢筒产生压缩变形从而使应变计R1、R1′、R10、R10′的电阻值减小，R2、R2′、R20、R20′的电阻值增大，电阻比Z因此减小。

三、仪器的型号规格及技术指标注：以上穿心孔径、最大外径、安装孔分度圆直径、传感器总高度等结构尺寸可以按用户要求在一定范围内变更。

四、验收、率定与保管⒈用户开箱验收先检查仪器的数量（包括附件）及出厂检验合格证（卡片）与装箱清单是否相符，如有不符请及时与我公司联系。

LDZ-180型液压锚杆拉力计安全操作规程为了锚杆拉拔实验的安全进行，特编制盐井一矿LDZ-180型液压锚杆拉力计安全操作规程。

一、准备工作1、拉力计的领取时必须对其进行完好程度的检查。

配备2.5m及4m撬棍各一根。

2、选定实验锚杆后，首先检查作业面巷道支护、通风、监测监控以及安全通道等作业安全环境是否良好，如有问题应处理好后方可作业。

二、操作步骤（一）检查油量逆时针方向打开手压泵的卸荷阀，使拉力缸中的液压油回到手压泵的油筒中。

拧开油筒端部的堵头，检查油量，如油不满，应加注2号锭子油或20号机械油。

（二）排气把手压泵放在比拉力缸稍高的地方，摇动手压泵，使拉力缸活塞伸出，再打开放泄阀，使活塞缩回，连续几次即可。

排气时严禁加压。

（三）操作1、把锚杆拉力计接头接到锚杆的末端，在套上支承套，使活塞端向外，然后拧紧螺母，顺时针拧紧放泄阀。

2、所有人员都要撤出到离测试锚杆2m以外的安全地点。

3、上下摇动手柄，用力要均匀，不要用力过猛，当压力表上的读书达到26.5Mpa （即锚杆设计锚固力50KN）时，停止摇动手柄（附表1：锚杆拉应力与压力表读数对照表)。

4、检测合格的锚杆必须用扳手将锚杆重新上紧，不合格必须在离不合格锚杆不超过50mm的位置重新补打锚杆。

5、记录好数据（附表2：锚杆拉拔力实验记录表格）。

三、安全技术要求1、每300根锚杆取一组，每组随机抽取3根进行测试，对于锚杆特别密集区段每隔30m取一组。

2、作业时，一个操作，一个观察，操作人员必须在离测试锚杆2m处进行测试，用脚踩住踏脚板，用力均匀的摇动手柄，眼睛观察压力表的读数；观察人员观察作业环境安全状况，防止顶板突然冒顶、碎石下落或拱架歪斜倾倒等情况出现伤及作业人员。

3、在测试金属拱架的匹配锚杆时，必须保证锚杆与拱架为连接整体，避免拱架受力，所有人员必须站在离拱架2m以外的安全地点，在加压过程中要随时注意拱架是否松动，有无异常声音，如有异常立即停止加压。

锚索操作规程一、引言锚索是一种用于固定和支撑建造物或者其他结构物的重要工具。

为了确保锚索的安全和有效使用，制定一套标准的锚索操作规程是必要的。

本文将详细介绍锚索的操作规程，包括前期准备、操作步骤、安全注意事项等内容。

二、前期准备1. 确定锚索的用途和需求，包括锚索的长度、直径、材料等。

2. 根据设计要求和相关标准，选择适当的锚索类型。

3. 检查锚索的质量和外观，确保无损伤和缺陷。

4. 准备必要的工具和设备，如锚索卷筒、张力机、连接件等。

三、操作步骤1. 确定锚索的安装位置和方向，并进行现场勘测和标记。

2. 清理锚索安装区域，确保无杂物和障碍物。

3. 安装锚索卷筒，确保卷筒稳定且与锚索方向一致。

4. 将锚索从卷筒上解开，并根据需要进行切割和连接。

5. 将锚索的一端固定在锚点上，使用适当的连接件进行固定。

6. 将锚索沿着预定的路径拉紧，并使用张力机进行张拉。

7. 根据设计要求和相关标准，调整锚索的张力和角度。

8. 对锚索进行定期检查和维护，确保其安全和稳定性。

四、安全注意事项1. 操作人员必须经过专业培训，熟悉锚索的操作规程和安全要求。

2. 在操作过程中，必须佩戴适当的个人防护装备，如安全帽、安全鞋等。

3. 在使用锚索卷筒和张力机时，必须按照操作手册和安全要求进行操作。

4. 在锚索张拉过程中，必须保持周围区域的安全，防止人员和设备受到伤害。

5. 定期检查锚索的状态和连接件的紧固情况，及时发现并修复问题。

6. 在恶劣天气条件下，暂停锚索操作，确保操作人员的安全。

7. 在锚索操作完成后，清理现场，确保无杂物和障碍物。

五、总结锚索操作规程是确保锚索安全和有效使用的重要文件。

通过遵守操作规程和安全注意事项，可以降低事故发生的风险，保障锚索的稳定性和可靠性。

在实际操作中，应根据具体情况进行调整和改进，确保锚索的安全和质量。

锚杆拉力计操作方法锚杆拉力计是一种用于测量锚杆或支撑结构中的张力的仪器。

使用锚杆拉力计既需要操作技巧，又需要注意安全事项。

下面将详细介绍锚杆拉力计的操作方法。

首先，操作锚杆拉力计前需要检查仪器的外观是否完好无损，仪器零件是否齐全。

确保仪器在正常工作状态下。

接下来，将锚杆拉力计放置在平稳的工作台上，固定好底座，确保仪器的稳定性。

然后，将被测试的锚杆或支撑结构与锚杆拉力计连接。

连接方式通常有两种：夹持连接和防滑螺栓连接。

夹持连接要求锚杆固定，将夹持型连接器夹紧锚杆，确保连接紧固。

防滑螺栓连接需要在锚杆上钻孔，将防滑螺栓插入孔中，再用螺母将其连接紧固。

连接好后要检查连接是否牢固，以确保测试的准确性。

连接完成后，打开锚杆拉力计的电源开关，仪器将开始工作。

在仪器显示屏上可以看到当前的拉力数值。

根据需要，可以预设测试的最大拉力值。

在进行拉力测试前，需要对拉力计进行校准。

校准是保证测试准确性的重要步骤。

通常的校准方法是将拉力计连接到一个已知拉力的锚杆上，调整仪器上的零点和校准系数，使得仪器显示的拉力值与已知的拉力值相符。

开始拉力测试前，确保周围环境安全，移除可能妨碍测试的杂物。

避免有人在测试过程中靠近锚杆或支撑结构，以防意外发生。

进行拉力测试时，慢慢增加拉力，以免对锚杆或支撑结构造成过大的冲击。

可以通过仪器显示屏上的数值来控制拉力的增加速度。

在拉力达到预设的最大值后，保持数秒钟，然后缓慢减小拉力，直到锚杆拉力计的显示屏上的数值接近于零。

然后断开锚杆拉力计与被测试锚杆或支撑结构之间的连接。

测试完毕后，及时关闭锚杆拉力计的电源开关，将仪器放置在干燥通风处。

清洁仪器并保持仪器干净整洁。

总结一下，锚杆拉力计操作方法主要包括检查仪器状态、固定仪器、连接被测试锚杆或支撑结构、开启电源开关、校准仪器、进行拉力测试、关闭电源开关和清洁仪器。

在操作过程中要注意安全，遵守相关的安全操作规范，以确保测试结果的准确性。

锚索测力计自动化监测方案(锚索计)图1振弦式锚索计一、锚索计自动化监测方案的趋势随着岩土工程监测的发展，基坑和高边坡、桥梁等自动化监测已经被大家广泛的应用。

但是基坑和高边坡怎样把锚索计也嵌入到自动化监测当中去，是生产传感器厂家的难点和痛点，为了解决这一难点，我们公司专门研发了一款性价比极高的数据处理器，此处理器可以兼容其它厂家的锚索计，输出接口为R485,可以有效的解决锚索计自动化监测的问题。

二、锚索计的用途振弦式锚索计用来测量和监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（基坑和高边坡等）中的荷载和预应力的损失情况。

三、锚索计的特点1、采用振弦理论设计、全不锈钢结构制造，具有灵敏度与精度高、线性与稳定性好等优点。

2、结构与防水材料保证超高的防水性能，防水1MPa。

3、内置半导体温度传感器进行自动温度修正。

4、智能传感器，直接显示索力值(KN)而非只显示振弦频率。

5、连接多通道读数仪可同步采集多弦频率并在最短时间内(约1.4秒)显示索力值，此功能可用于现场缆索张拉时的施工控制6、通信接口加处理器可以为R485总线方式四、主要性能指标五、锚索计采集方式1、人工数据采集：采用智能读数仪CS-DSY709直接读出锚索计物理量(KN)，不需要经过人工二次换算，直接与千斤顶做对比;同时读数仪根据测量时间把锚索计的编号、温度、物理量（索力值KN）保存到读数仪里；并能通过电脑把保存到读数仪的数据导出来，生成EXCEL 表格打印出来；可以做到无纸化操作。

2、自动化采集：配合数据处理器或通道模块直接接入智能数据采集系统进行数据自动采集。

六、安装与使用1、锚索测力计安装前，除应符合相关规范外，保证锚索计安装基面与钻孔方向的垂直十分必要。

2、应检查锚垫板与锚束张拉孔的中心轴线是否相互垂直，允许的垂直偏差范围是90±1.5°（如图2所示）。

任何超过该偏差范围的安装将会导致锚索测力计在锚束张拉过程中在垫板上产生滑移、测值偏小或测值失真。

VAB锚索测力计说明书VAB系列型振弦式锚索测力计说明书NANJING GEOT CIVIL ENGINEERING INSTRUMENTS CO. LTDVAB系列型振弦式锚索测力计说明书一、概述VAB系列型振弦式锚索测力计利用特制的应变计作为传感部件，用于长期监测预应力锚索对岩体或建筑物施加压力的大小，无需温度修正，测值准确、性能稳定。

使用时，安装在岩石边坡或混凝土建筑物的预应力锚索上。

VAB系列型振弦式锚索测力计有二弦、三弦、四弦和六。

经过振弦频率读数仪读出测力计A、B、C、D、E、F各支应变传感器的实时测量值，并利用仪器特性参数可算出锚索所施加的压力。

图1二、主要技术参数2、超量程：允许额定量程的1.2倍3、可根据客户要求额外增加温度热敏电阻传感器，其测温范围为-30～+90℃，精度0.3℃。

4、可根据客户要求额外增加智能芯片，将传感器编号、参数、温度修正等信息录入其中。

三、测量及计算1、振弦式锚索测力计的手工测量用振弦式读数仪完成。

测量方法请参照相应读数仪的使用说明书，测量完成后，记录传感器的频率值（或模数值）、仪器编号、设计编号和测量时间等信息。

2、振弦式锚索测力计的计算公式（以4根弦来举例）：P i=K(F0-F i)F0=(F01+F02+F03+F04)/4；F i=(F i1+F i2+F i3+F i4)/4；P i——被测锚索荷载值；K——锚索测力计标定系数，上式为4根弦的平均系数，由制造商给出；F0——锚索测力计4根弦零荷载时的模数平均值；F i——锚索测力计4根弦P i级荷载时的模数平均值；F01、F02、F03、F04——4根弦在零荷载时刻的模数值；F i1、F i2、F i3、F i4——4根弦在P i级荷载时的模数值。

注：1、3-210F，即模数值为频率值平方的千分之一。

=Hz⨯2、单支传感器参数，如K值等，详见传感器合格证。

3、在计算时，请注意统一各参数的数量级、单位。

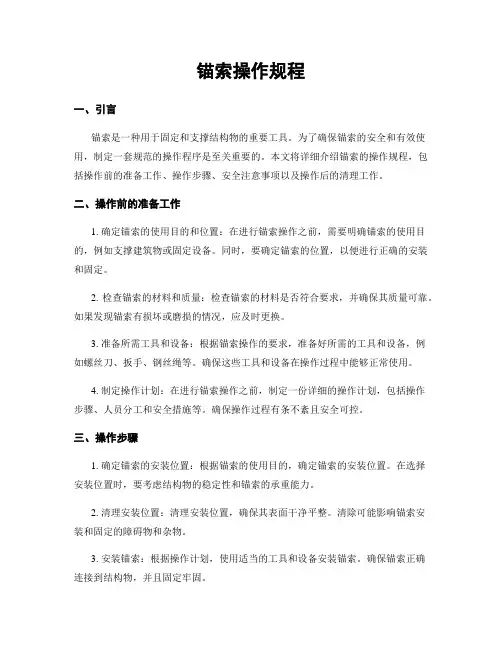

锚索操作规程一、引言锚索是一种用于固定和支撑结构物的重要工具。

为了确保锚索的安全和有效使用，制定一套规范的操作程序是至关重要的。

本文将详细介绍锚索的操作规程，包括操作前的准备工作、操作步骤、安全注意事项以及操作后的清理工作。

二、操作前的准备工作1. 确定锚索的使用目的和位置：在进行锚索操作之前，需要明确锚索的使用目的，例如支撑建筑物或固定设备。

同时，要确定锚索的位置，以便进行正确的安装和固定。

2. 检查锚索的材料和质量：检查锚索的材料是否符合要求，并确保其质量可靠。

如果发现锚索有损坏或磨损的情况，应及时更换。

3. 准备所需工具和设备：根据锚索操作的要求，准备好所需的工具和设备，例如螺丝刀、扳手、钢丝绳等。

确保这些工具和设备在操作过程中能够正常使用。

4. 制定操作计划：在进行锚索操作之前，制定一份详细的操作计划，包括操作步骤、人员分工和安全措施等。

确保操作过程有条不紊且安全可控。

三、操作步骤1. 确定锚索的安装位置：根据锚索的使用目的，确定锚索的安装位置。

在选择安装位置时，要考虑结构物的稳定性和锚索的承重能力。

2. 清理安装位置：清理安装位置，确保其表面干净平整。

清除可能影响锚索安装和固定的障碍物和杂物。

3. 安装锚索：根据操作计划，使用适当的工具和设备安装锚索。

确保锚索正确连接到结构物，并且固定牢固。

4. 进行负荷测试：在安装完成后，进行负荷测试以验证锚索的承重能力。

根据设计要求施加适当的负荷，并检查锚索是否能够承受该负荷。

5. 进行锚索的保护措施：根据需要，对锚索进行保护措施，例如涂覆防腐剂或使用护套等。

这有助于延长锚索的使用寿命并提高其耐久性。

6. 定期检查和维护：定期检查锚索的状态，确保其正常工作。

如发现锚索有损坏或松动的情况，应及时进行维修或更换。

四、安全注意事项1. 操作人员应穿戴适当的个人防护装备，如安全帽、安全鞋和手套等。

2. 在操作过程中，应遵循安全操作规程，确保操作人员的安全。

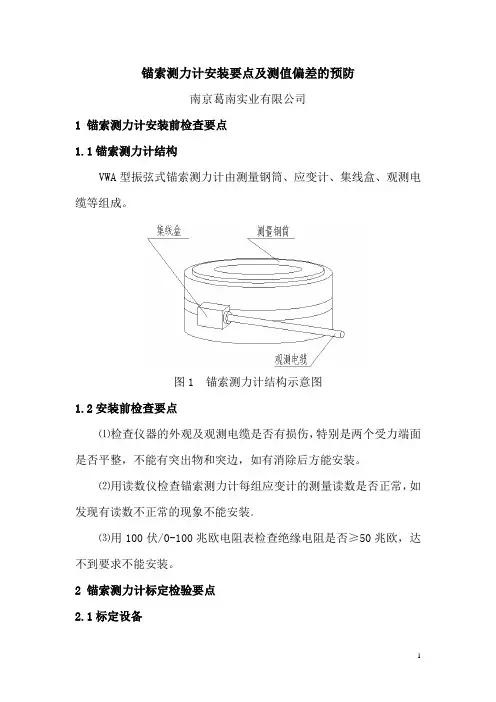

锚索测力计安装要点及测值偏差的预防南京葛南实业有限公司1 锚索测力计安装前检查要点1.1锚索测力计结构VWA型振弦式锚索测力计由测量钢筒、应变计、集线盒、观测电缆等组成。

图1 锚索测力计结构示意图1.2安装前检查要点⑴检查仪器的外观及观测电缆是否有损伤，特别是两个受力端面是否平整，不能有突出物和突边，如有消除后方能安装。

⑵用读数仪检查锚索测力计每组应变计的测量读数是否正常，如发现有读数不正常的现象不能安装。

⑶用100伏/0-100兆欧电阻表检查绝缘电阻是否≥50兆欧，达不到要求不能安装。

2 锚索测力计标定检验要点2.1标定设备选择国家认定的具备标准计量资质的单位进行标定检验，并选用通过标准计量认证的相应量程的标准压力机进行标定检验，不符合以上要求的单位和设备不能进行标定检验，否则检验数据无效。

2.2标定方法⑴将锚索测力计放在压力机的试验平台中心对中(试验平台中心最好具备球头自动对中平衡装置)，并记录各应变计的自然状态读数。

⑵正式加压标定前应经过数次(不少于2次)试压，试压的压力应达到或超过设计荷载(≤120%)并在此压力下停留一段时间，然后不完全卸载留有10KN左右的荷载进行正式标定(防止起点加荷载冲击)。

⑶正式标定时，根据锚索测力计的满量程平均分级(不少于6档)标定，逐级加载和逐级卸装(不完全卸载)，循环3次。

根据标定过程逐级记录各应变计的数据，标定完成后再次记录各应变计完全卸载后的自然状态读数。

⑷根据标定数据先计算逐级的平均值及逐级的平均差值，然后计算锚索测力计的各项力学指标和最小读数以及绘制标定曲线图。

2.3标定检验要点⑴锚索测力计标定时一定要放在压力机平台的中心对中。

⑵如果压力计的平台不平整必须在锚索测力计的上下端面加装垫板。

垫板的直径必须大于锚索测力计的端面直径，厚度不得小于40mm，材料的硬度不得低于锚索测力计的材料硬度。

⑶正式加压标定前必须预压2次以上,标定过程中逐级加载分档处停留时加载必须稳定不得波动，标定完成前不得完全卸载。

锚杆锚索测力计锚杆锚索测力计是用来测量锚杆和锚索受力的仪器，具有广泛的应用范围和重要的作用。

本文将介绍锚杆锚索测力计的基本原理、应用领域及选择方法。

基本原理锚杆锚索测力计采用应变传感器原理，通过改变材料的阻值和电容值等来检测物体的受力情况。

当锚杆或锚索受到外部力的作用时，传感器内部会产生应变，进而产生电信号，通过信号处理器将电信号转换为数值，即可得到锚杆或锚索的受力情况。

应用领域锚杆锚索测力计广泛应用于以下领域：1.土木工程在土木工程中，锚杆和锚索通常用于加固坡面、控制裂缝和加强地基等。

通过使用锚杆锚索测力计，可以实时监测锚杆和锚索的受力情况，并及时采取相应的措施。

2.水利工程在水利工程中，锚杆和锚索通常用于固定堤岸、控制水位和加强水利设施等。

通过使用锚杆锚索测力计，可以有效地监测锚杆和锚索的受力情况，保证水利设施的安全和稳定运行。

3.矿山工程在矿山工程中，锚杆和锚索通常用于加固巷道和矿井等。

通过使用锚杆锚索测力计，可以实时监测锚杆和锚索的受力情况，并及时采取相应的措施，确保矿山工程的安全和稳定运行。

4.其他领域锚杆锚索测力计还可以应用于桥梁、隧道、地铁、港口等领域。

选择方法在选择锚杆锚索测力计时，需要考虑以下几个因素：1.测量范围需要根据实际需要选择测量范围合适的锚杆锚索测力计，以免产生测量偏差。

2.精度要求精度要求高的场合需要选择精度较高的锚杆锚索测力计。

3.环境条件不同的环境条件对于锚杆锚索测力计的选择也有一定的影响。

例如，高温环境下需要选择能够在高温环境下正常工作的锚杆锚索测力计。

4.安装方式不同的安装方式需要选择相应的锚杆锚索测力计，以便充分发挥其测量效果。

5.品牌和价格在选择锚杆锚索测力计时，还需要考虑品牌和价格因素。

选择知名品牌和具有一定优势的产品可以保证其品质和可靠性。

总结锚杆锚索测力计是进行锚杆和锚索受力测量的重要仪器，具有广泛的应用范围和重要的作用。

在选择锚杆锚索测力计时需要考虑测量范围、精度要求、环境条件、安装方式、品牌和价格等多个因素，以便选到适合自己需求的产品。

ZY-10型锚杆拉力计操作规程及保养规程ZY-10型锚杆拉力计是锚杆、钢筋等锚固体锚固力检测的重要设备，具有体积小、重量轻、操作简单、结果直观的特点，是锚杆施工质量检验的必备仪器。

一、主要技术指标手动泵：最大工作压力63Mpa，重量6kg。

液压缸：最大工作能力100kN，最大行程60mm，中心孔径27mm，重量4kN。

数字压力表：测量范围0～100kN，电源3V（5#电池2节）。

二、操作规程1.检查油量。

拧开注油口盖子，检查油量，如油量不足（储油筒中应预留约20%空间），可加入干净的N32号耐磨液压油。

2.排气。

拧松注油口盖子，将手动泵放在比液压缸稍高的地方，顺时针拧紧卸荷阀，压手动泵，使液压缸活塞伸出至最大行程，再打开卸载阀，使活塞缩回，如此反复几次即可。

3.检查数字压力表。

为使得现场方便，可备足电池（2节5#电池），打开压力表开关，等待显示，如果电量不足，仪表会自动显示。

按动按键，检查仪器是否正常显示。

4.将锚杆拉力计与被测锚杆连接好，要特别注意调整底座使液压缸与锚杆同心，以保证锚杆垂直受力。

另外，油缸工作时，应保证其底部摆平放稳，垂直受力。

5.换向阀置中间位置，连接好液压缸进、出高压油管，拧松手动泵注油盖。

6.按动数字压力表的开关，检查油路是否顺畅，调整显示为跟随状态（对应于峰值），以便实时显示当前压力值。

7.确信一切正确无误后，将压力表数值清零，并将换向阀开关放置于“加荷”和“卸荷”位置，进行预加荷和卸荷试验。

8.上述均无问题后，即可开始锚杆的拉力试验检测。

9.每次检测结束，应及时关闭数字压力表电源，以延常电池使用寿命。

10.拉力计严禁超载使用，数字压力表不许超出最大量程。

三、保养规程1.应保持系统清洁，每次使用前、后均应将接头处擦净。

2.数字压力表应定期率定，不用时应将电池取出。

3.高压油管每年应作一次耐压试验。

4 .手动泵用油为N32号抗磨液压油，须经GFW0.08/0.045铜丝网过滤后才能加注。

锚杆拉力计的操作规程
1、使用前首先要把手压泵加满油，关闭回油阀，即可加压。

2、在使千斤顶复位前，可将手压泵回油阀松开，活塞自动恢复。

3、必须始终长期保持液压油的清洁，高压油管拆装时更需要注意。

4、如长期使用，一旦出现漏油，说明漏油部位密封胶圈老化，可换上新的附带胶圈。

5、被测锚杆所受的拉力可在压力表上读出所示数（兆帕），并在换算表中查出相应的总拉力（千牛）。

6、本产品使用的是2#锭予油（或10#机械油），使用温度为+45—30℃，严禁以酒精、甘油、刹车油、普通发动机油等为液压油使用。

锚索质量检测仪1. 简介锚索质量检测仪是一种用于检验锚索质量、判断锚索损伤程度的设备。

广泛应用于桥梁、隧道、电力塔等领域。

目前市面上的锚索质量检测仪多种多样，包括超声波检测、电磁检测、SHM（结构健康监测）等技术。

下面将以超声波检测技术为例来介绍锚索质量检测仪的使用。

2. 超声波锚索质量检测2.1 原理超声波锚索质量检测的原理是利用超声波在材料中传播的物理特性来检测锚索内部的缺陷和损伤。

超声波在穿过物质时会发生反射、折射、透射等现象，从而形成图像或声波信号。

当锚索内部存在缺陷或损伤时，超声波的传播路径、速度、振幅等就会发生变化，可以通过这些变化来判定锚索的质量状况。

2.2 操作步骤超声波锚索质量检测仪的操作步骤如下：1.连接探头：将超声波探头连接到仪器的探头接口上；2.选定工作模式：选择检测模式，并根据需要设置检测参数；3.定位测点：选择测点，并用钻孔等工具将探头插入锚索内部；4.开始检测：启动设备，开始检测，记录检测数据；5.分析结果：根据测量数据分析锚索的质量状况；6.输出报告：将分析结果输出成报告，供后续使用或备案。

2.3 检测结果分析超声波锚索质量检测的主要结果包括：锚索壁厚度、锚索内部的缺陷和损伤等信息。

根据这些信息可以判断锚索质量是否合格，确定锚索的安全使用期限，为后续维护工作提供参考依据。

3. 应用领域锚索质量检测仪广泛应用于桥梁、隧道、电力塔等领域。

在桥梁中，锚索主要用于支撑梁体，承担车辆荷载；在隧道和电力塔中，锚索主要用于固定结构件和耐受侧向荷载。

由于各种原因，锚索容易发生缺陷和损伤，导致使用安全隐患。

因此，定期使用锚索质量检测仪对锚索进行检测，对于保障工程安全、延长工程寿命具有十分重要的意义。

4. 维护保养锚索质量检测仪是一种高精密、高灵敏度的设备，需要仔细维护保养才能保证其正常工作。

具体维护保养措施包括：1.仪器存放：将锚索质量检测仪储存在干燥、通风、防尘的场所，并避免阳光直射；2.仪器清洁：使用纯棉布或专用擦布轻轻擦拭仪器表面和探头，防止灰尘、污垢等污染设备；3.仪器校准：定期进行仪器校准，保持精度；4.仪器维修：如有故障需要及时将设备送到维修点进行检修。
