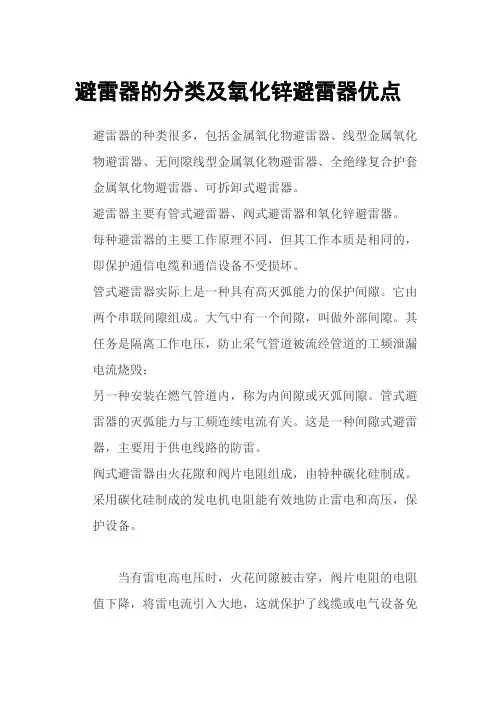

避雷器的分类及氧化锌避雷器优点避雷器的种类很多，包括金属氧化物避雷器、线型金属氧化物避雷器、无间隙线型金属氧化物避雷器、全绝缘复合护套金属氧化物避雷器、可拆卸式避雷器。

避雷器主要有管式避雷器、阀式避雷器和氧化锌避雷器。

每种避雷器的主要工作原理不同，但其工作本质是相同的，即保护通信电缆和通信设备不受损坏。

管式避雷器实际上是一种具有高灭弧能力的保护间隙。

它由两个串联间隙组成。

大气中有一个间隙，叫做外部间隙。

其任务是隔离工作电压，防止采气管道被流经管道的工频泄漏电流烧毁；另一种安装在燃气管道内，称为内间隙或灭弧间隙。

管式避雷器的灭弧能力与工频连续电流有关。

这是一种间隙式避雷器，主要用于供电线路的防雷。

阀式避雷器由火花隙和阀片电阻组成，由特种碳化硅制成。

采用碳化硅制成的发电机电阻能有效地防止雷电和高压，保护设备。

当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地，这就保护了线缆或电气设备免受雷电流的危害。

在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值较高，不会影响通信线路的正常通信。

氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、性能稳定的避雷设备。

它主要利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

以上介绍了几种避雷器，每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的避雷效果。

氧化锌避雷器型号介绍：民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

避雷器
避雷器是保护变电站设备免受雷电冲击波的一种设备。

当进入沿线变电所的雷电冲击波超过避雷器的保护等级时，避雷器先放电，雷电电流通过良好的导体安全地引入大地。

利用接地装置将雷电电压幅值限制在被保护设备的雷电冲击水平以下，从而保护电气设备。

避雷器按其发展的先后可分为:保护间隙--是最简单形式的避雷器;管型避雷器--也是一个保护间隙，但它能在放电后自行灭弧;
阀型避雷器--是将单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能;
磁吹避雷器--利用了磁吹式火花间隙，提高了灭弧能力，同时还具有限制内部过电压能力;
氧化锌避雷器--利用了氧化锌阀片理想的伏安特性(非线性极高，即在大电流时呈低电阻特性，限制了避雷器上的电压，在正常工频电压下呈高电阻特性)，具有无间隙、无续流残压低等优点，也能限制内部过电压，被广泛使用。

氧化锌避雷器七大特性：
一、氧化锌避雷器的通流能力大
二、氧化锌避雷器的保护特性优异
三、氧化锌避雷器的密封性良好
四、氧化锌避雷器的机械性能
五、氧化锌避雷器的良好的解污秽性能
六、氧化锌避雷器的高运行可靠性
七、工频耐受能力。

阀型避雷器目前，金属氧化物避雷器是我国唯一允许生产和销售的在电力系统中使用的阀型避雷器。

金属氧化物避雷器俗称氧化锌避雷器。

其主要工作元件为金属氧化物非线性电阻片，它具有非线性伏安特性，在过电压时呈低电阻，从而限制避雷器上的残压，对被保护设备起保护作用。

而在正常工频电压下呈高电阻，流过不超过1mA的对地泄露电流，实际上使带电母线对地处于绝缘状态，无需串联间隙来隔离工作电压。

由于氧化锌避雷器电阻片的阻值随外部电压的过电压而出现急剧变小，因此也称其为压敏电阻。

氧化锌阀片具有很理想的伏安特性，其线性系数α为0.015-0.05，比碳化硅阀片的非线性系数小得多。

氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

避雷器的维护与检修，考电工的都在看，民熔体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型1金属氧化物避雷器的工作原理正常运行时，氧化锌避雷器工作在正常工频电压下，避雷器的氧化锌电阻片具有极高阻值，呈绝缘状态；当出现雷电过电压或内部过电压时，电压超过启动值后，阀片呈现低阻状态，泄放电流，避雷器两端维持较低的残压，以保护电气设备不受过电压损坏。

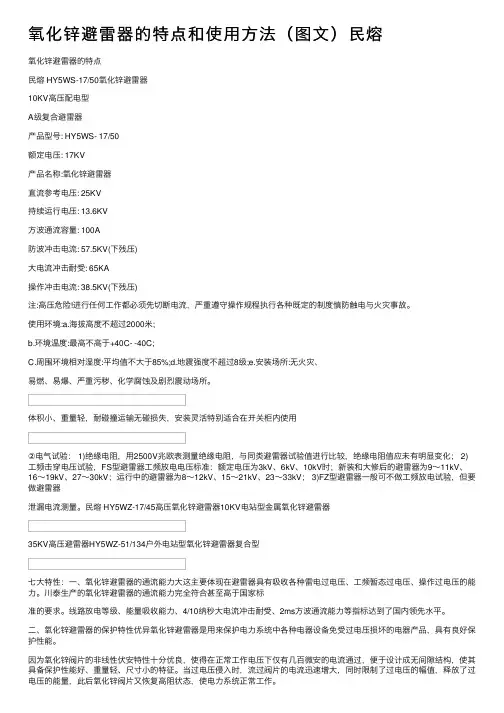

氧化锌避雷器的特点和使⽤⽅法（图⽂）民熔氧化锌避雷器的特点民熔 HY5WS-17/50氧化锌避雷器10KV⾼压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运⾏电压: 13.6KV⽅波通流容量: 100A防波冲击电流: 57.5KV(下残压)⼤电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:⾼压危险!进⾏任何⼯作都必须先切断电流，严重遵守操作规程执⾏各种既定的制度慎防触电与⽕灾事故。

使⽤环境:a.海拔⾼度不超过2000⽶;b.环境温度:最⾼不⾼于+40C- -40C;C.周围环境相对湿度:平均值不⼤于85%;d.地震强度不超过8级;e.安装场所:⽆⽕灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积⼩、重量轻，耐碰撞运输⽆碰损失，安装灵活特别适合在开关柜内使⽤②电⽓试验： 1)绝缘电阻，⽤2500V兆欧表测量绝缘电阻，与同类避雷器试验值进⾏⽐较，绝缘电阻值应未有明显变化； 2)⼯频击穿电压试验，FS型避雷器⼯频放电电压标准：额定电压为3kV、6kV、10kV时；新装和⼤修后的避雷器为9～11kV、16～19kV、27～30kV；运⾏中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器⼀般可不做⼯频放电试验，但要做避雷器泄漏电流测量。

民熔 HY5WZ-17/45⾼压氧化锌避雷器10KV电站型⾦属氧化锌避雷器35KV⾼压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型七⼤特性：⼀、氧化锌避雷器的通流能⼒⼤这主要体现在避雷器具有吸收各种雷电过电压、⼯频暂态过电压、操作过电压的能⼒。

川泰⽣产的氧化锌避雷器的通流能⼒完全符合甚⾄⾼于国家标准的要求。

线路放电等级、能量吸收能⼒、4/10纳秒⼤电流冲击耐受、2ms⽅波通流能⼒等指标达到了国内领先⽔平。

⼆、氧化锌避雷器的保护特性优异氧化锌避雷器是⽤来保护电⼒系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。

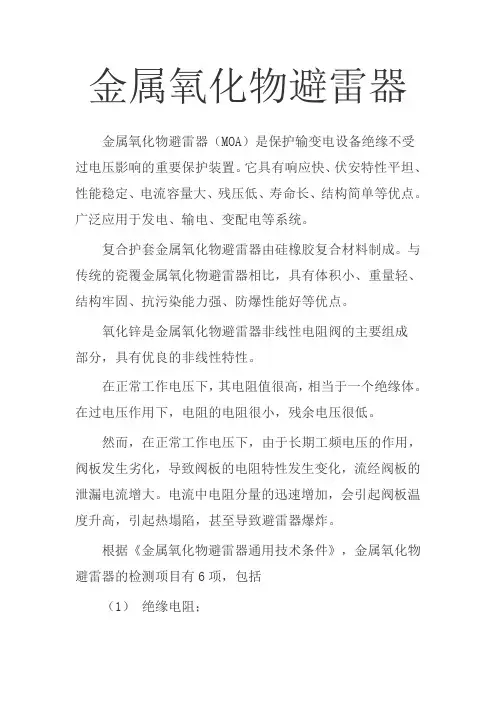

金属氧化物避雷器金属氧化物避雷器（MOA）是保护输变电设备绝缘不受过电压影响的重要保护装置。

它具有响应快、伏安特性平坦、性能稳定、电流容量大、残压低、寿命长、结构简单等优点。

广泛应用于发电、输电、变配电等系统。

复合护套金属氧化物避雷器由硅橡胶复合材料制成。

与传统的瓷覆金属氧化物避雷器相比，具有体积小、重量轻、结构牢固、抗污染能力强、防爆性能好等优点。

氧化锌是金属氧化物避雷器非线性电阻阀的主要组成部分，具有优良的非线性特性。

在正常工作电压下，其电阻值很高，相当于一个绝缘体。

在过电压作用下，电阻的电阻很小，残余电压很低。

然而，在正常工作电压下，由于长期工频电压的作用，阀板发生劣化，导致阀板的电阻特性发生变化，流经阀板的泄漏电流增大。

电流中电阻分量的迅速增加，会引起阀板温度升高，引起热塌陷，甚至导致避雷器爆炸。

根据《金属氧化物避雷器通用技术条件》，金属氧化物避雷器的检测项目有6项，包括（1）绝缘电阻；（2）直流U1mA和0.75u1ma下的泄漏电流；（3）工作电压下的交流泄漏电流；（4）工频参考电流下的工频参考电压；（5）底座绝缘电阻；（6）检查放电计数器的动作。

金属氧化物避雷器的基本结构是阀板。

阀板以氧化锌（ZnO）为主要材料，加入少量其它金属氧化物添加剂制成。

它具有良好的非线性压敏特性，故又称压敏电阻避雷器。

烧结体的基本结构为高导电性的ZnO晶粒，电阻率为1Ω⋅cm。

边缘被高电阻率（主要是金属氧化物加合物）颗粒边界层包围，在低电场强度下，电阻率约为1010~1014Ω⋅cm。

在较高的电压下，金属氧化物加合物颗粒边界层中的价电子被拉出，或者由于碰撞电离引起的电子雪崩，电荷载流子大量增加。

当电场强度达到104～105v/cm时，电阻率下降到1Ω⋅cm；当外加电压降低时，载流子减少，电阻增大，具有良好的非线性。

其非线性伏安特性在正负极性上是对称的。

金属氧化物阀片在正常工作电压下，通过的阻性电流很小，一般约为10 ~ 15μA，接近绝缘状态。

避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。

能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。

氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。

中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。

②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。

另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。

避雷器培训的主要内容:避雷器的基本知识1.避雷器的分类2、各类避雷器的特点3、金属氧化物避雷器( MOA )4、氧化锌避雷器的主要电气参数5、避雷器型号说明76、氧化锌避雷器的试验一、避雷器基本知识1定义:能释放雷电或兼能释放电力系统操作过电压能量、保护电气设备免受瞬时过电压(雷电过电压、操作过电压、工频暂态过电压冲击)危害又能截断续流,不致引|起系统接地短路的电器装置。

■作用:当过电压出现时,避雷器两端子间的电压被限制在不超过规定值,使电器设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态，以保证系统正常供电。

避雷器对过电压的保护作用:避雷器的分类保护间隙排气式避雷器阀式避雷器普通阀式避雷器磁吹式避雷器金属氧化物避雷器( MOA )保护间隙保护间隙由两个间隙(即主间隙和辅间隙)组成,常用的角型间隙与保护设备并联的排气式避雷器也称管型避雷器,实质上是- -种具有一种具有较高熄弧能力的保护间隙。

阀式避雷器阀式避雷器的基本元件为间隙和非线性电阻(又称.阀片)串联。

四、 3、各种类型的避雷器、保护间隙和排气型避雷器的伏安特性陡峭，放电色散大，而普通变压器和其他设备绝缘的冲击放电特性相对平缓，不能很好地配合。

五、运行后，工作母线直接接地，形成高振幅的截止波，危及变压器的纵向绝缘。

六、阀式避雷器的缺点是普通型没有强制灭弧措施，阀片热容量有限，不能长期承受过电压冲击电流的影响。

七、磁吹式流量大，但阀阻力非线性系数高。

八、金属氧化物避雷器（MOA）的核心部件是ZnO阀，具有理想的非线性伏安特性。

氧化锌避雷器具有残压低、响应时间快、陡波特性平缓、动作负荷轻、抗重复动作能力强等优点流量大，性能稳定，抗老化能力强。

结构简单，体积小，易于批量生产，成本低5、氧化锌避雷器的主要电气参数额定电压（UR）适用于避雷器端子间工频电压的最大有效值。

按此电压设计的避雷器，可在规定的动作负荷试验中临时确定过电压下的正确动作。

氧化锌避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型氧化锌氧化锌避雷器交流特性是用于测量避雷器在运行时的交流特性，比如，相位角、全电流，阻性电流等，可以有效的检查避雷器的受潮情况，在实际的应用中，用户比较担心带电操作是否存在不安全，我们先看看氧化锌避雷器交流特性试验的接线方法，分为两种，一种是在实验室的测量方法，也就是避雷器拆卸后的测量方法，第二种就是我们所说的在线测量，看接线图：下图是离线状态时的测量接线图：下图是在线状态时的测试接线图：氧化锌避雷器试验方法按照上图所示，接好联线和仪器电源，打开电源，设置好变比值和补偿角，如果不会设置可以看看的使用说明书或者，设置完成后点击测试即可，氧化锌避雷器在线测试仪会自动刷新数据，显示最新的结果，避雷器的绝缘情况我们可以参考全电流和相位差进行鉴别。

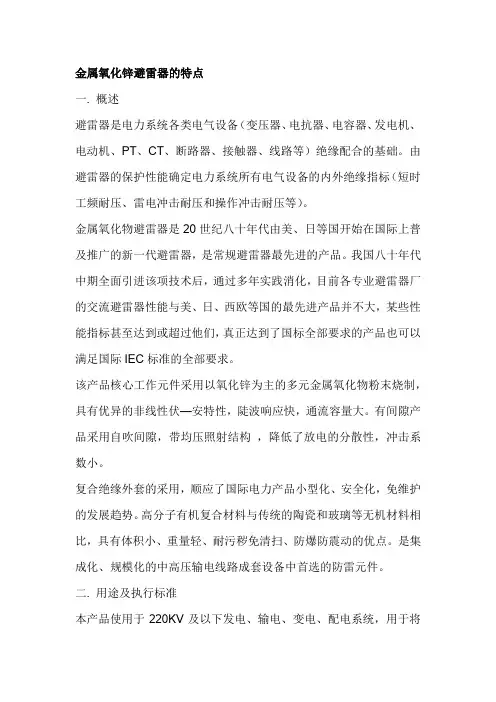

金属氧化锌避雷器的特点一. 概述避雷器是电力系统各类电气设备（变压器、电抗器、电容器、发电机、电动机、PT、CT、断路器、接触器、线路等）绝缘配合的基础。

由避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标（短时工频耐压、雷电冲击耐压和操作冲击耐压等）。

金属氧化物避雷器是20世纪八十年代由美、日等国开始在国际上普及推广的新一代避雷器，是常规避雷器最先进的产品。

我国八十年代中期全面引进该项技术后，通过多年实践消化，目前各专业避雷器厂的交流避雷器性能与美、日、西欧等国的最先进产品并不大，某些性能指标甚至达到或超过他们，真正达到了国标全部要求的产品也可以满足国际IEC标准的全部要求。

该产品核心工作元件采用以氧化锌为主的多元金属氧化物粉末烧制，具有优异的非线性伏—安特性，陡波响应快，通流容量大。

有间隙产品采用自吹间隙，带均压照射结构，降低了放电的分散性，冲击系数小。

复合绝缘外套的采用，顺应了国际电力产品小型化、安全化，免维护的发展趋势。

高分子有机复合材料与传统的陶瓷和玻璃等无机材料相比，具有体积小、重量轻、耐污秽免清扫、防爆防震动的优点。

是集成化、规模化的中高压输电线路成套设备中首选的防雷元件。

二. 用途及执行标准本产品使用于220KV及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到规定水平，是整个系统绝缘配合的基础设备。

同时，本产品不能用于限制谐振过电压，系统消谐要采用其它方式。

本产品型号按JB/T8459—1996《避雷器产品型号编制方法》规定进行编制，无间隙产品执行GB11032—2000《交流无间隙金属氧化物避雷器》，有间隙产品执行JB/T9672—1999《有串联间隙金属氧化物避雷器》标准。

对以上标准中未明确定义的重要参数及配置方式，按DL/T620—1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。

三. 使用条件●环境温度不高于40℃，不低于-40℃，日温差不超过25℃；●太阳光的辐射；●海拨高度不超过1000m；●电源的频率不小于48HZ，不超过62Hz；●长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压；●地震裂度为7度及以下地区；●最大风速不超过35m/s;●覆冰厚度不超过2cm;。

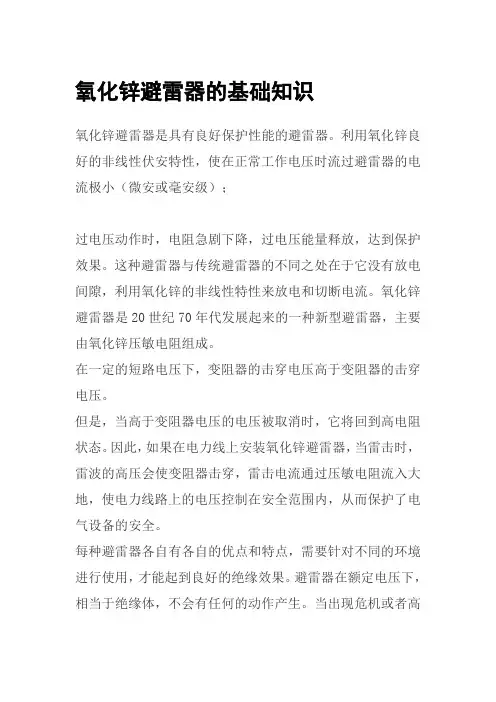

氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；过电压动作时，电阻急剧下降，过电压能量释放，达到保护效果。

这种避雷器与传统避雷器的不同之处在于它没有放电间隙，利用氧化锌的非线性特性来放电和切断电流。

氧化锌避雷器是20世纪70年代发展起来的一种新型避雷器，主要由氧化锌压敏电阻组成。

在一定的短路电压下，变阻器的击穿电压高于变阻器的击穿电压。

但是，当高于变阻器电压的电压被取消时，它将回到高电阻状态。

因此，如果在电力线上安装氧化锌避雷器，当雷击时，雷波的高压会使变阻器击穿，雷击电流通过压敏电阻流入大地，使电力线路上的电压控制在安全范围内，从而保护了电气设备的安全。

每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。

避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。

当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用浅谈氧化锌避雷器的基础知识，专业电工都推荐看一看，民熔避雷器的安装和运行维护（珍藏版）一级电工都在看，民熔避雷器②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。

氧化锌避雷器的作用原理和特点1.氧化锌避雷器的作用原理氧化锌避雷器(以下称为ZnO避雷器)主要是由氧化锌电阻片组装而成的。

它的非线性系数很小，故具有较好的非线性伏安特性。

氧化锌避雷器在正常的工作电压下，具有极大的电阻，而呈现出绝缘状态。

在雷电过电压的作用下，则呈现低电阻状态，泄放雷电流，使与避雷器并联的电气设备的残压被限制在设备的平安值以下，待有害的过电压消逝后，避雷器便快速的恢复高电阻，而呈现出绝缘状态，从而有效地爱护了设备的绝缘免受过电压的损害。

其伏安特性可用公式u =Ci“表示，其中非线性指数a与电流密度有关。

2.氧化锌避雷器的基本特点(1)结构简洁、无间隙、体积小、重量轻。

一般只有0.01一0.04，即使在大冲击电流(例如lOkA)下，a也不会超过0.1，已接近于抱负值a=0，因此ZnO避雷器可以省去串联的火花间隙，成为无间隙避雷器，由于无间隙，在陡波头冲击放电电压作用下，残压值上升也较小，可使电力设备的绝缘水平降低，这对于超高压系统经济意义重大。

(2)动作响应快，爱护性能好。

传统的sic避雷器要等到电压上升到间隙的冲击放电电压后才可将电流泄放，而ZnO避雷器由于没有火花间隙，放电没有时延，一旦作用电压开头上升，阀片马上开头汲取过电压的能量，抑制过电压的进展。

(3)通流容量大。

ZnO避雷器的通流力量完全不受串联间隙被灼伤的制约，仅与阀片本身的通流力量有关，而ZnO阀片单位面积的通流力量要比sic阀片大4一5倍，通流容量大的优点使得ZnO避雷器完全可以用来限制操作过电压，也可以耐受肯定持续时间的工频过电压。

(4)无续流，能耐受多重雷电过电压或操作过电压。

当作用在阀片上电压超过某一值时，将发生“导通”，其后，ZnO 阀片上的残压受其良好的非线性特性所掌握，当系统电压降至起始动作电压以下时，ZnO的“导通”状态终止，相当于一绝缘体，不存在工频续流。

在雷击或操作过电压作用下，ZnO避雷器因无续流，只需汲取冲击过电压能量，而不需汲取续流能量，因此ZnO避雷器具有耐受多重雷击和重复发生的操作过电压的力量。

氧化锌避雷器基础知识1牵引变电所避雷器牵引变电所高压电气设备随时可能受到大气过电压和操作过电压的攻击。

为防止其损坏，牵引变电所配备相应的过电压保护装置，包括避雷针和避雷器。

2为防止雷害，在牵引变电所进出口侧并联安装避雷器，将侵入变电站的雷电波降低和限制在各种避雷器的较低残压水平，并将雷电电流排入地，为了在保护范围内保护电气设备的绝缘，并在短时间内切断连续电流，使系统自动恢复正常运行，自由度是指避雷器放电后由电力系统提供并流经避雷器的电流。

放电保护间隙的整定目的与避雷器相同，但不具有切断自由流的功能。

3避雷器的分类，又称过电压限制器，其作用是将侵入电力线和信号传输线的雷电高压限制在一定范围内，以保证电气设备不被高压脉冲击穿。

常用的避雷器种类很多，但可分为四类：（1）阀型；（2）放电间隙型；（3）高通滤波器型；（4）半导体型。

我们主要讨论氧化锌避雷器MOA工作原理MOA工作原理：额定电压下通过MOA阀板的电流很小，相当于绝缘子。

当金属氧化物避雷器上的电压超过设定值时，阀板“导电”会通过阀片向地释放大电流，其残余电压不会超过被保护设备的耐受电压。

当外加电压降至动作电压以下时，阀片自动终止“开”状态，恢复绝缘状态。

5构造阀片由微小氧化锌晶粒为主要材料,加入一-些金属氧化粉，经过加工成氧化锌电阻片。

6氧化锌避雷器伏安特性7氧化锌避雷器特点氧化锌避雷器是由非线性电阻片叠装而成，它具有优良的非线性伏安特性，可以消除串联火花间隙，实现无间隙、无余流的避雷器，成本低。

因此，在国内外各种电压等级的电网中都得到了广泛的应用。

它具有以下优点：（1）保护选择性好，由于m0a具有良好的非线性特性，在正常工作电压下表现出很高的电阻值，正常工作时流过的电流只有微安级；当施加在其上的电压超过参考电压时，其伏安值特性曲线逐渐呈现平缓曲线，通过该曲线的电流迅速增大，可有效抑制过电压，保护其他电气设备的安全运行。

②流量大，氧化锌阀片密度高，比热大，流量约为碳化硅阀片的4倍，在需要大流量时其优越性更加明显。

氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。

每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电压），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。

然而压敏电阻被击后，是可以恢复绝缘状态的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。

因此，如在电力线上安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，可以将电源线上的电压控制在安全范围内，从而保护了电气设备的安全。

每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。

避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。

当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

氧化锌避雷器从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。

以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端国家标准规定，系统供电端电压应略高于系统的标称电压(或额定电压)Un的K倍，即K=Um/ Un (Um 是系统最高电压)。

电气设备的绝缘应能在Un下长期运行。

220kV及以下系统的K为1.15, 330kV及以下系统的K=1.1。

避雷器设计的初期也遵守上述原则。

买避雷器就上民熔电气氧化锌避雷器之前是SiC避雷器。

10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1. 1倍; 35kVSiC 避雷器的灭弧电压等于系统最高电压;110kV及以上SiC避雷器的灭弧电压为系统最高电压的80%。

对应以上的倍数分别有110%避雷器、100%避雷器和80%避雷器。

我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。

早期的6kV、10kV和35kV避雷器均遵守上述原则，如: Y5WR-7.6/ 26、Y5WR-12. 7/ 45、Y5WR-41 / 130。

而最大长期工频工作电压为系统最高相电压，如Y5WR-12.7/ 45为:2.保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性从安全运行角度，避雷器的额定电压的选择还应遵守如下原则:①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。

在110kV及以上的中性点接地系统中是可以按上述方法选择的。

②在110kV及以下的中性点非直接接地系统中,电力部门]规程规定在单相接地情况下允许运行2h,有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。

且氧化锌避雷器与SiC避雷器结构、设计不同(后者是有间隙灭弧，前者没有间隙或者只有隔流间隙)，使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。

氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气串联是指阀片串成一个圆柱体型，放在瓷套内，顶部和底部用弹簧压紧阀片不能松动(不能偏离圆柱体)。

如果放电容量很大，需要进行双柱或多柱阀片并联使用，并联多柱的阀片必须进行多柱的搭接，使其每柱阀片流过的电流均匀。

多柱阀片的避雷器大部分使用在电压等级较高的系统中，因为在超高压系统中的操作过电压，对绝缘是有危害的，所以需要用无间隙金属氧化物避雷器进行保护。

(炭化硅避雷器不能保护操作过电压，只能保护雷电过电压，因为雷电过电压时间短微秒级，操作过电压是毫秒级，时间长、能量大，磁吹避雷器也可以保护操作过电压。

)无间隙金属氧化物避雷器保护的特点是:系统出现的各种过电压只要超过氧化锌避雷器的起始动作电压(拐点电压是工频参考电压)，避雷器就动作，将雷电冲击或操作冲击的电压幅值限制在设备绝缘耐受的水平氧化锌避雷器的伏安特性曲线氧化锌避雷器阀片的伏安特性曲线氧化锌避雷器特性参数1、持续运行电压(kV) 有效值;2、氧化锌避雷器额定电压(kV)有效值3、雷电冲击残压(kV)峰值;4、工频参考电流(mA)峰值;5、 T频参考电压(kV)有效值;6、1mA直流参考电压(kV)和750 J1mA下的泄漏电流氧化锌避雷器的型号说明氧化锌避雷器试验测量绝缘电阻测量氧化锌避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查低压氧化锌内部熔丝是否断掉，从而及时发现缺陷35千伏及以下2500伏兆欧表阻值不低于10000兆欧35千伏以上5000伏兆欧表阻值不低于30000兆欧二、测量直流1MA时的临界动作电压u1MA主要是检查避雷器阀片是否受潮，确定其动作性能能是否符合要求氧测量中应注意的问题(1 )准确读取U1MA。

氧化锌避雷器一、氧化锌避雷器工作原理1.避雷器的作用.避雷器的作用是限制过电压以保护电气设备。

避雷器就是在线路或设备上人为地制造绝缘薄弱点即间隙装置间隙的击穿电压比线路或设备的雷电冲击绝缘水平低在正常运行电压下间隙处于隔离绝缘状态在过电压下间隙被击穿接地放电降压起到保护线路或设备绝缘的作用。

2.氧化锌避雷器(阀型避雷器的第三代产品)工作原理氧化锌避雷器是世界公认的当代最先进防雷电器。

其结构为将若干片ZnO阀片压紧密封在避雷器瓷套内。

ZnO阀片具有非常优异的非线性特性在较高电压下电阻很小很小，可以泄放大量雷电流残压很低在电网运行电压下电阻很大，泄漏电流只有50~150μA电流很小，可视为无工频续流这就是可以做成无间隙氧化锌避雷器的原因，它对陡波和雷电幅值同样有限压作用防雷保护功能完全是其突出优点。

在我国先生产使用的正是无间隙氧化锌雷器，运行实践表明它有损坏爆炸率高使用寿命短等缺点。

究其原因，暂态过电压承受能力差是其致命弱点。

而串联间隙氧化锌避雷器仍有无间隙氧化锌避雷器的保护性能优点同时有暂态过电压承受能力强的特点是一-种理想的扬长避短的产品结合我国国情可在3~ 35kV系统串联间隙氧化锌避雷器。

氧化锌避雷器伏安特性如图1所示。

二、氧化锌避雷器的优点及功能特性1.氧化锌避雷器的优点(1)具有完全的防雷功能即对雷电陡波和雷电幅值同样有限压保护作用;(2)防雷保护作用不会造成电力网接地故障或相间短路故障;(3)防雷保护作用不应有短路电流或工频续流等工频能源浪费;(4)动作特性应具有长期运行稳定性，免受暂态过电压危害;(5)具有连续雷电冲击保护能力;(6)有较小的外形尺寸小型化轻里化更便于室内手车柜使用;(7) 具有20年以上使用寿命;(8)能附带脱离器监察运行工况，当其失效时自动退出运行。

2.氧化锌避雷器功能特性(1)避雷器是过电压保护电器氧化锌避雷器具有过电压防护功能对于能力有限的过电压如雷电过电压和操作过电压,避雷器泄漏能起限压保护作用。

图解金属氧化锌避雷器
前言
避雷器，又叫作过电压限制器。

它的作用是把已入侵电力线、信号传输线的雷电高电压限制在一定范围之内，保证用电设备不被高电压冲击击穿。

常用的避雷器种类繁多，但归纳起来可分为四大类：（1）放电间隙型；（2）阀型；（3）高通滤波型；（4）半导体型。

今天我们主要讲氧化锌避雷器。

氧化锌避雷器的工作原理：额定电压下通过氧化锌避雷器阀片的电流仅很小，相当于绝缘体。

当金属氧化锌避雷器上的电压超过定值时，阀片“导通”将大电流通过阀片泄入地中，其残压不会超过被保护设备的耐压。

当作用电压下降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态。

（本文完结）。

氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或亳安级) ;当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

避雷器牌子推荐：民熔电气氧化锌避雷器(MOA)具有体积小、造价低、保护性能优越、非线性特性好，无续流，流通量大、耐污性能好等优点，广泛应用于电力系统的过电压保护。

2.测量避雷器阻性电流的目的由于MOA有良好的非线性电阻特性，所以氧化锌避雷器内部是没有间隙的。

正是由于没有间隙，在正常运行中阀片长期承受电力系统运行电压的作用，以及内部受潮或过热等因素的影响，因而会造成阀片非线性电阻特性的劣化。

这种劣化的主要表现是正常电压下的阻性电流的增加，阻性电流的加大造成发热量的增加，避雷器内部温度的上升，温度的上升又加速阀片的老化，形成恶性循坏，最后导致MOA由于过热而损坏，严重时可能引起避雷器的爆炸，引起大面积停电事故。

一般认为仅占总泄漏电流10%~20%的阻性电流的增加是引起MOA劣化的主要因素，所以从总泄漏电流中准确提取其阻性电流是判断MOA运行状况的关键。

3.避雷器电流分析氧化锌避雷器的泄漏电流可以被分为两部分:容性部分和阻性部分，一-般认为阻性电流仅占总泄漏电10%~20%。

如下图2为MOA的等效电路，由非线性电阻R和电容C并联组成。

其中为MOA的总泄漏电流，I为阻性电流，I。

为容性电流。

由图2知，MOA的阻性电流与电压同相位，而容性电流超前电压90°，其电压和电流的矢量图如图3所示。

4测量原理电阻电流是在避雷器连续工作电压下测量的，可以用静电电压表测量，连续工作电压可以通过避雷器的铭牌获得。

由以上分析可知，为了得到避雷器连续工作电压下的阻性电流I，只需测量电压U与总漏电流I的交差θ，取有效值，根据I.=ICOSθ计算x，得到电阻电流I.5。
