执行器安装作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
执行器安装调试作业指导书
一、编制依据
《电力建设施工质量验收及评价规程》（热工仪表及控制装置）DL/T ；
《电力建设施工及验收技术规范》（热工自动化）2004版；
《电力建设安全工作规程》第1部分：火力发电厂 2002版；
二、作业任务
工程概况及作业范围
山西华电西塞山发电有限公司2×600MW级机组安装工程锅炉采用哈尔滨锅炉厂有限责任公司生产的变压直流炉。形式：超超临界参数变压运行直流炉、单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉；汽轮机采用东方汽轮机厂生产的产品。汽轮机为超超临界一次中间再热，三缸四排汽，单轴凝汽式，机组能满足各种运行方式，有较高的负荷适应性，能够带基本负荷并具有调峰能力；发电机采用东方电机股份有限公司生产的产品。形式：水氢氢冷却汽轮发电机，静态励磁。
执行器安装调试范围包括：3号机组执行器的安装、接线及单体调试,气动执行机构的安装、接线及单体调试，气动调节阀的接线及单体调试，气源管路的敷设。
工程量
3号机执行器安装主要工作量：
1.六大风机进出口执行器安装；
2.空预器入口烟气挡板执行器安装；
3.再热气温调节挡板执行器安装；
4.密封风机及磨煤机区域执行器安装；
以上区域执行器安装总量约91台。
三、作业准备及作业环境条件

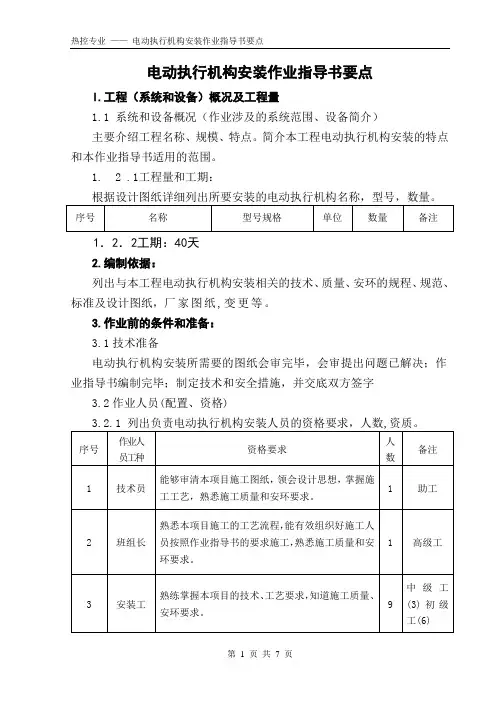

3．1 作业人员的资格要求、劳动力组织
3．2 施工工器具准备
3．3 作业环境及应具备条件
3.3.1 技术准备：施工人员在施工前应充分熟悉图纸资料和有关规范、标准，掌握有关技术要求；
3.3.2 机工具准备：通过对施工图等设计技术资料的了解，在施工前，应根据工作的具体要求和特点，将相应的机工具准备好；
3.3.3 材料、设备准备：将安装执行器所需要的槽钢、铁板、螺栓等材料转运到现场，转运过程中注意保护人员不被受伤害；执行器在转运过程中一定注意设备不受碰撞，在不易安装的位置，注意安全；
3.3.4 施工条件的检查：执行器安装前，施工人员应充分了解现场情况，调查执行器安装的现场条件是否具备：执行器安装区域机务专业安装工作是否都已经完成；脚手架是否已经搭好；安全措施是否已经到位；执行器安装后是否影响其它专业的施工。四、施工进度安排
根据热控专业调试需要，根据现场施工的实际情况和设备到货情况，计划于2010年03月25日开工，计划工期85天，于2010年06月15日完工，施工过程见缝插针，合理布置，在保障安全的前提下，确保施工质量工艺与施工进度。
五、作业方法及施工要求
5．1 工艺流程图
执行机构安装流程图
气源管路敷设施工流程
5．2 作业措施及方案

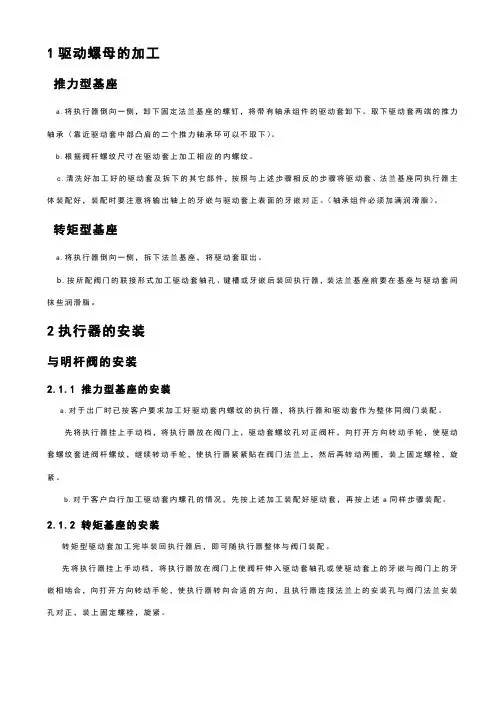

执行机构安装时的作业方法及工艺要求
安装执行机构前应核对型号、规格，特别是输出力矩、动作行程要满足调节阀的技术要求；检查机械动作的灵活性、有无抖动和卡涩现象。注油到减速箱至正常油位并检查有无漏油现象；安装气动执行机构之前应通气检查严密性、全行程动作时间以及自锁功能。
电动执行机构安装时，应用螺栓将其固定在专门制作的底座上。钢板和型钢组成的底座由上下钢板和支柱组成,上下钢板可采用12mm、16mm、20mm厚的钢板，型钢可采用#10、#12、#14的槽钢。电动执行机构固定在上钢板上，下钢板与地板或基础固定。双角钢和单槽钢底座适用于力矩较小的执行机构，双槽钢底座适用于力矩较大的执行机构。
气动长行程执行机构落地式安装，可以直接固定在地板或混凝土基础上，亦可固定在槽钢或角钢底座上。
执行机构安装在调节机构的附近，不得有碍通行和调节机构的检修，并应便于操作和维护。
角行程执行机构和调节机构的转臂应在同一平面内动作，否则，应加装中间装置或球型绞链。
球型绞链应紧密安装在转臂的锥孔内，并用锁紧螺母锁紧。
执行机构与调节机构用连杆连接后，应使执行机构的操作手轮顺时针转动时调节机构关小，逆时针转动时调节机构开大。如与此不符，应在执行机构上标明开关的手轮方向。执行机构安装完毕，要明显标出开、关方向。置于露天的执行机构应加装防雨罩，并使其结构合理，不影响全行程动作和整体美观。
当调节机构随主设备产生热态位移时，执行机构的安装应保证和调节机构相对位置不变。执行机构安装应牢固，操作不晃动，角行程电动执行机构的操作手轮中心距地宜为900mm。
执行机构的底座应安装牢固、端正。底座安装在钢结构的平台上或有预埋铁的混凝土结构上时，可用电焊固定。
底座安装在没有预埋铁的混凝土楼板上时,采用穿墙螺栓固定。楼板下的螺母上须加套100×100×10的方形垫板。当楼板强度不够时，应在楼板下用两条长约500-800mm的10号槽钢代替垫板来固定。楼板的孔洞直径不宜过大，安装后孔洞应填水泥沙浆。
在较厚的混凝土基础上安装时，可埋入J形或Y形地脚螺栓。埋入处的混凝土厚度不应小于250mm，也可采用膨胀螺栓固定。
力矩较小的执行机构安装在零米地面上时，如混凝土地面未做，可用型钢作一底盘，在四周土地上打入几根长700mm左右的型钢，并于底盘焊牢。待浇灌混凝土地面后，即能进一步将底盘固定。力矩较大的执行机构则应安装在钢筋混凝土基础上。
电动执行机构的减速箱应按制造厂的规定加注润滑油，不得有渗漏油现象。
气动执行机构的气源必须净化、除尘、除油、除水，气源母管采用不锈钢管，引接至气动执行机构的管路应装有阀门、过滤器和减压阀，设备之间用紫铜管或不锈钢管连接。
连杆配制时的作业方法及工艺要求
连杆两端接头分别与执行机构、调节机构的摇杆连接，中间主杆为连接杆，接头有叉形接头和球形铰链接头。叉形接头仅适用于执行机构与调节机构的摇杆在同一个平面时的连接，球形铰链接头适用于各种场合，且可消除连接间隙造成的空行程。
连杆配制根据执行机构的扭矩选择不同的球形铰链和不同管径的钢管，600Nm以下（含600Nm）的执行机构配?32mm钢管，2500Nm以下（含2500Nm）600Nm以上的执行机构配?40mm钢管， 4000Nm以上（含4000Nm）的执行机构配?50mm钢管。
