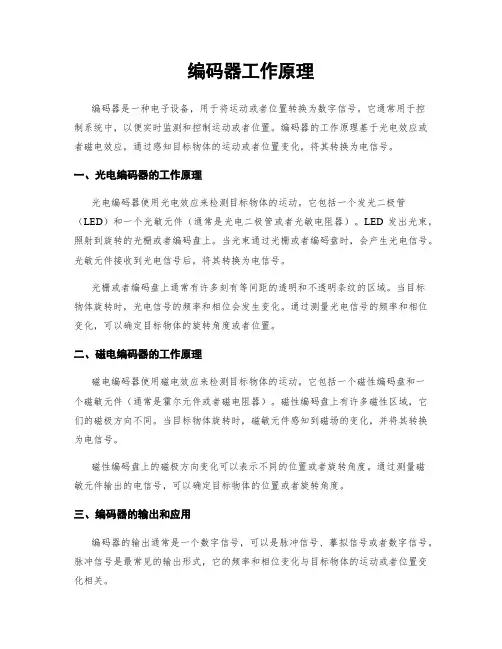

光电编码器的工作原理
工作原理:当光电编码器的轴转动时A、B两根线都产生脉冲输出,A、B两相脉冲相差90度相位角，由此可测出光电编码器转动方向与电机转速。如果
A相脉冲比B相脉冲超前则光电编码器为正转,否则为反转.Z线为零脉冲线,光电编码器每转一圈产生一个脉冲.主要用作计数。A线用来测量脉冲个数,B线与A线配合可测量出转动方向.
N为电机转速Δn=ND测-ND理例如:我们车的速度为1.5m/s,轮子的直径220mm，C=D*Pi，电机控制在21.7转/秒,根据伺服系统的指标,设电机转速为1500转/分,故可求得当ND=21.7*60=130转/分时，光码盘每秒钟输出的脉冲数为：PD=130乘以600/60=1300个脉冲当测出的脉冲个数与计算出的标准值有偏差时,可根据电压与脉冲个数的对应关系计算出输出给伺服系统的增量电压△U，经过D/A转换，再计算出增量脉冲个数，等下减去。当运行时间越长路
线越长，离我们预制的路线偏离就多了。这时系统起动位置环，通过不断测量光电编码器每秒钟输出的脉冲个数，并与标准值PD（理想值）进行比较，计
算出增量△P并将之转换成对应的D/A输出数字量，通过控制器减少输个电机的脉冲个数，在原来输出电压的基础上减去增量，迫使电机转速降下来，当测出的△P近似为零时停止调节，这样可将电机转速始终控制在允许的范围内。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。1.1增量式编
码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；
A、B两组脉冲相位差90海佣煞奖愕嘏卸铣鲂较颍Z相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗
