《机械制造技术基础》课程设计-传动轴的设计

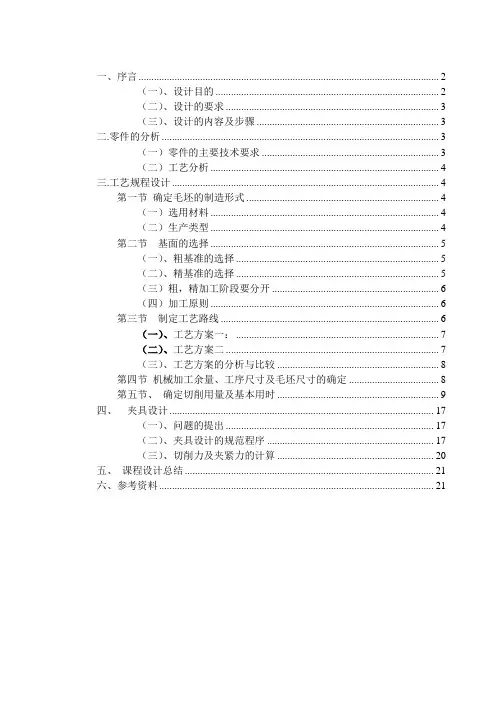

一、序言 (2)（一）、设计目的 (2)（二）、设计的要求 (3)（三）、设计的内容及步骤 (3)二.零件的分析 (3)（一）零件的主要技术要求 (3)（二）工艺分析 (4)三.工艺规程设计 (4)第一节确定毛坯的制造形式 (4)（一）选用材料 (4)（二）生产类型 (4)第二节基面的选择 (5)（一）、粗基准的选择 (5)（二）、精基准的选择 (5)（三）粗，精加工阶段要分开 (6)（四）加工原则 (6)第三节制定工艺路线 (6)（一）、工艺方案一： (7)（二）、工艺方案二 (7)（三）、工艺方案的分析与比较 (8)第四节机械加工余量、工序尺寸及毛坯尺寸的确定 (8)第五节、确定切削用量及基本用时 (9)四、夹具设计 (17)（一）、问题的提出 (17)（二）、夹具设计的规范程序 (17)（三）、切削力及夹紧力的计算 (20)五、课程设计总结 (21)六、参考资料 (21)一、序言机械制造技术基础课程设计是在学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

是进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

希望能通过这次课程设计对学生未来将从事的工作进行一次适应性训练，从中锻炼他们分析问题、解决问题的能力，为今后参加工作打下一个良好的基础。

（一）、设计目的机械制造技术基础课程设计是在学完了机械制造基础课程后、进行了生产实习之后的下一个教学环节。

它一方面要求学生通过设计能获得综合运用过去所学过的全部课程进行工艺结构设计的基本能力，另外，也为以后作好毕业设计进行一次综合训练和准备。

学生通过机械制造技术基础课程设计，应在下述各方面得到锻炼：（1）能熟练运用制造技术基础课程中的基础理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

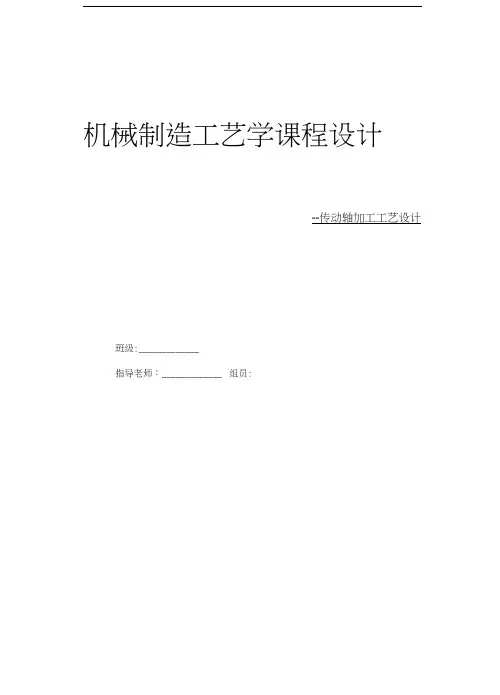

机械制造工艺学课程设计--传动轴加工工艺设计班级: _____________指导老师：_____________ 组员:传动轴机械加工工艺轴类零件是常见的典型零件之一。

按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。

它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。

台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。

下面就以减速箱中的传动轴为例，介绍一般台阶轴的加工工艺。

1．零件图样分析图A-1图A-1所示零件是减速器中的传动轴。

它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。

轴肩 般用来确定安装在轴上零件的轴向位置， 各环槽的作用是使零件装配V7时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便； 用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母根据工作性能与条件，该传动轴图样（图A-1）规定了主要轴颈M, N, 外圆P 、Q 以及轴肩G H 、I 有较高的尺寸、位置精度和较小的表面粗 糙度值，并有热处理要求。

这些技术要求必须在加工中给予保证。

因此, 该传动轴的关键工序是轴颈 M N 和外圆P 、Q 的加工。

毛坯图2. 确定毛坯该传动轴材料为45钢，因其属于一般传动轴，故选 45钢可满足其要求。

本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大,故选择0 60mm 勺热轧圆钢作毛坯键槽■-kr丿&W77~ ■ry L -—Jr 16.-- /- '777777777777/〈/////■///Z/ZAI3.确定主要表面的加工方法传动轴大都是回转表面，主要采用车削与外圆磨削成形。

由于该传动轴的主要表面M N、P、Q的公差等级（IT6）较高，表面粗糙度Ra 值（Ra=0.8 um）较小，故车削后还需磨削。

外圆表面的加工方案（参考表A-3）可为：粗车-半精车-磨削古柿厶邑—分対片妊离4.确定定位基准合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。

机械制造工艺学课程设计说明书课题:轴的设计学生姓名：专业：机械制造及自动化学号：班级：指导教师：机械工程学院2011年12月28日目录1 零件的分析 (3)2 毛坯的选择 (5)2.1 毛坯种类的选择 (5)2.2毛坯形状尺寸的确定 (5)3工艺路线的拟定 (6)3.1 定位基准的选择 (6)3.3 加工顺序的安排 (7)3.31加工阶段的划分 (7)3.32基面先行原则 (7)3.33先粗后精 (7)3.34 工序划分的确定…………………………………………………………………………………………… ..73.35热处理工序的安排 (8)3.4工艺路线的确定 (8)3.5加工路线的确定 (9)4 加工设备的选择 (11)4.1机床的选择 (11)4.2 夹具的选择 (111)4.3 刀具的选用 (111)5 加工余量、工序尺寸及公差的确定 (13)6切屑用量的确定 (15)7设计心得 (188)8 参考文献 (19)1 零件的分析图1-1 零件图从零件图看，该零件结构简单，加工的外圆表面为12.4φ，13φ，0.0050.00114φ+-，140.0055φ±，19φ，图中所给的尺寸精度较高，加工时可以用磨削加工来完成。

有些为IT5级，IT6级，可以在精加工之后加，用磨削加工来完成。

粗糙度方面：沟槽2×0.5两侧面、19φ的两端面、140.0055φ±的端面、两键槽的端面的表面粗糙度为Ra3.2; 140.0055φ±、0.0050.00114φ+-、13φ的外表面的表面粗糙度为Ra1.6，表面粗糙度要求不高，直接用精加工就可以达到要求。

轴线对于轴的直线度为0.01。

热处理方面需要调质处理到220-250HBS,在粗加工之后，精加工之前可以进行调质处理，这样可以保证零件所要求的表面硬度。

通过分析，该零件布局合理，方便加工，通过径向夹紧可保证加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。

课程设计传动轴工艺规程设计系部：专业：班级：姓名：学号：指导老师:目录1.课题设计的目的与意义························2设计课题····································3.课题背景····································4.零件的分析··································4.1零件作用、结构和技术要求···················4.2零件的工艺分析·····························4.3零件表面加工方法的选择·····················5.确定毛坯、定位基准的选择·····················6.加工方案的确定·······························7.机械加工工艺过程·····························8确定工序尺寸、加工余量及公差··················9.机床、工艺装备、切削用量及工时················10设计体会·····································11参考文献······································附录·············································附录1（工艺过程卡）······························附录2（工序卡）··································1 课题设计的目的与意义本文研究的目的是研究传动轴的设计工艺，从而培养学生的综合分析和解决本专业一般工程技术问题的独立工作能力,拓展和深化学生的知识。

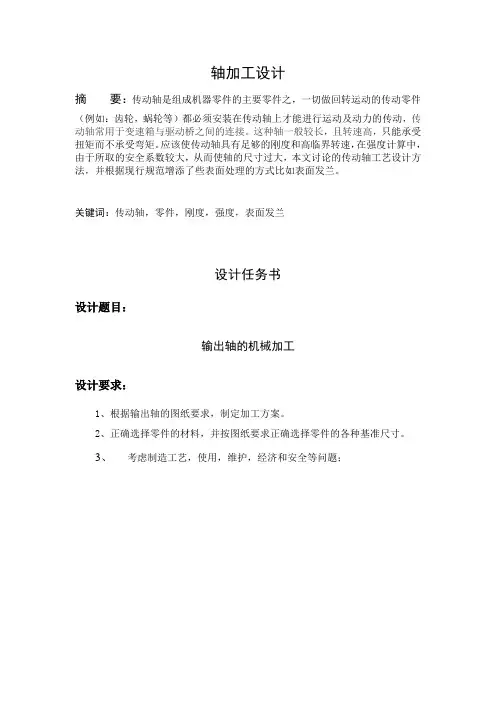

轴加工设计摘要：传动轴是组成机器零件的主要零件之，一切做回转运动的传动零件（例如：齿轮，蜗轮等）都必须安装在传动轴上才能进行运动及动力的传动，传动轴常用于变速箱与驱动桥之间的连接。

这种轴一般较长，且转速高，只能承受扭矩而不承受弯矩。

应该使传动轴具有足够的刚度和高临界转速，在强度计算中，由于所取的安全系数较大，从而使轴的尺寸过大，本文讨论的传动轴工艺设计方法，并根据现行规范增添了些表面处理的方式比如表面发兰。

关键词：传动轴，零件，刚度，强度，表面发兰设计任务书设计题目：输出轴的机械加工设计要求：1、根据输出轴的图纸要求，制定加工方案。

2、正确选择零件的材料，并按图纸要求正确选择零件的各种基准尺寸。

3、考虑制造工艺，使用，维护，经济和安全等问题；目录中文摘要 (Ⅰ)计划任务书 (Ⅱ)1概述 (1)1.1 问题的提出及研究意向 (1)1.2 本文研究的目的和研究内容 (1)2零件的分析 (2)2.1零件的作用 (2)2.2零件的工艺分析 (2)2.3零件表面加工方法的选择 (2)3加工方案的选择 (3)4确定毛坯 (4)4.1确定毛坯种类 (4)4.2确定锻件加工余量及形状 (4)5工艺规程设计 (5)5.1定位基准的选择 (5)5.2制定工艺路线 (5)6结论 (11)7心得体会 (12)8致谢 (13)9 参考文献 (14)1 概述1.1问题的提出问题:传动轴主要用于汽车行业，就目前来看传动轴存在的问题还是很多的，尤其是汽车方面。

很多汽车生产商不得不把自己所产汽车召回，浪费了大量的人力物力，也给消费者带来了诸多麻烦，给自己企业造成了负面影响。

1.2 论文研究的目的和研究内容本文研究的目的是研究传动轴的设计工艺，从而培养学生综合分析和解决本专业的一般工程技术问题的独立工作能力，拓宽和深化学生的知识。

综合运用机械设计课程及其他有关已修课程的理论和生产实际知识进行机械设计训练，主要内容是传动轴的如何选择材料，传动轴的分析和加工方法的选择，传动轴的加工方案的选择以及如何选择毛坯。

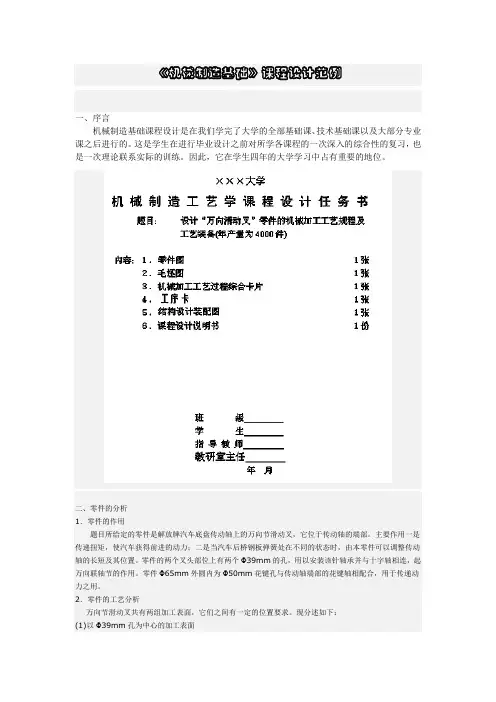

《机械制造基础》课程设计范例一、序言机械制造基础课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

这是学生在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练。

因此，它在学生四年的大学学习中占有重要的地位。

二、零件的分析1．零件的作用题目所给定的零件是解放牌汽车底盘传动轴上的万向节滑动叉，它位于传动轴的端部。

主要作用一是传递扭矩，使汽车获得前进的动力；二是当汽车后桥钢板弹簧处在不同的状态时，由本零件可以调整传动轴的长短及其位置。

零件的两个叉头部位上有两个Φ39mm的孔，用以安装该针轴承并与十字轴相连，起万向联轴节的作用。

零件Φ65mm外圆内为Φ50mm花键孔与传动轴端部的花键轴相配合，用于传递动力之用。

2．零件的工艺分析万向节滑动叉共有两组加工表面，它们之间有一定的位置要求。

现分述如下：(1)以Φ39mm孔为中心的加工表面这一组加工表面包括：两个Φ39mm的孔及其倒角，尺寸为118mm的与两个孔Φ39mm相垂直的平面，还有在平面上的四个M8螺孔。

其中，主要加工表面为Φ39mm的两个孔。

(2)以Φ50mm花键孔为中心的加工表面这一组加工表面包括：Φ50mm十六齿方齿花键孔，Φ55mm阶梯孔，以及Φ65mm的外圆表面和M60X16mm的外螺纹表面。

这两组加工表面之间有着一定的位置要求，主要是：1)Φ50mm花键孔与Φ39二孔中心联线的垂直度公差为100：0.2；2)Φ39mm二孔外端面对公Φ39孔垂直度公差为0.1mm；3)Φ50花键槽宽中心线与Φ39mm中心线偏转角度公差为2°。

由以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们之间的位置精度要求。

三、工艺规程的设计1.确定毛坯的制造形式零件材料为45钢。

考虑到汽车在运行中要经常加速及正、反向行驶，零件在工作过程中则经常承受交变载荷及冲击性载荷，因此应该选用锻件，以使金属纤维尽量不被切断，保证零件工作可靠。

辽宁工程技术大学机械制造技术基础课程设计题目：机油泵传动轴支架机械加工工艺规程及3*φ11和2*φ8孔钻削夹具设计班级：加工09-1姓名：学号：0907070116指导教师：完成日期：2012.9.10任务书一、设计题目:机油泵传动轴支架机械加工工艺规程及钻孔夹具设计二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:（中批或大批大量生产）三、上交材料1．所加工的零件图1张2．毛坯图1张3．编制机械加工工艺过程卡片1套4．编制所设计夹具对应的那道工序的机械加工工序卡片1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。

装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。

1张7．课程设计说明书，包括机械加工工艺规程的编制和机床夹具设计全部内容。

（约5000-8000字）1份四、进度安排本课程设计要求在3周内完成。

1．第l～2天查资料，绘制零件图。

2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法，编制机械加工工艺规程和所加工工序的机械加工工序卡片。

3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。

4．第11～13天，完成夹具装配图的绘制。

5．第14～15天，零件图的绘制。

6．第16～18天，整理并完成设计说明书的编写。

7．第19天～21天，完成图纸和说明书的输出打印。

答辩五、指导教师评语该生设计的过程中表现，设计内容反映的基本概念及计算，设计方案，图纸表达，说明书撰写，答辩表现。

综合评定成绩：指导教师日期摘要本次设计是对机油泵传动轴支架零件的加工工艺规程及一些工序的专用夹具设计。

机油泵传动轴支架零件的主要加工表面是平面及孔。

由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。

所以本设计遵循先面后孔的原则。

并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。

基准选择以机油泵传动轴支架端面作为粗基准，以上表面作为精基准。

机械制造技术课程设计说明书减速器传动轴机械加工工艺规程设计及工艺装备指导老师: 张月玲学生:陈颂祥学校: 上海理工大学专业:机械设计制造及其自动化日期:2015.5.20机械制造技术课程设计说明书减速器传动轴机械加工工艺规程设计及工艺装备机械制造技术课程设计任务书一、设计题目：减速器传动轴机械加工工艺规程设计及工艺装备。

二、课程设计的目的与要求1．课程设计的目的机械制造技术基础课程设计是机械制造专业教学中组成部分，是一个重要的实践性教学环节。

通过课程设计，要达到的目的是：（1）培养学生善于综合运用学到的专业知识，使之具有独立分析和解决一般工艺问题的能力。

（2）养学生正确的设计观点和认真负责的工作态度，掌握零件加工工艺规程的设计内容、步骤和方法，巩固和深化课堂所学的知识。

（3）提高学生计算机的应用能力。

（4）培养学生查阅和运用有关标准手册，参考书等技术资料的能力。

2．课程设计要求（1）认真阅读课程设计指导书，明确课程设计的目的要求，了解课程设计的内容、步骤和方法及其它有关规定。

（2）按指导书规定的设计内容，独立按时完成自己的设计任务。

指导教师的主要作用是规定设计任务，审查方案，检查设计进度以及介绍参考资料。

（3）在设计工作中要注意理论联系实际，努力培养自己的独立工作能力，充分发挥主动性和创造性，使设计在技术上比较先进又切实可行，既能保证产品质量三、设计的内容和要求:1.编写课程设计说明书2.机械加工工艺规程卡片：（1）减速器传动轴的机械加工工艺过程卡（2）传动轴的机械加工工艺过程指定工序的工序卡3.绘制减速器传动轴毛坯图和零件工作图4.参考进度机械制造技术课程设计说明书参考目录第一章概述 (4)1.课程设计的目的要求2.课程设计的内容3.设计步骤和方法第二章零件分析 (5)1.传动轴的作用2.传动轴的工艺分析3.生产纲领的计算与生产类型的确定第三章确定毛坯、绘制毛坯图 (8)第四章拟定传动轴的工艺路线 (9)第五章选择加工设备及工艺装备 (13)第六章加工工序设计 (15)第七章设计小结 (21)第八章参考资料 (22)第一章概述一、课程设计的目的要求1.机械制造技术基础课程设计，是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本能力的培养；是综合运用机械制造技术的基本知识、基本理论和基本技能，分析和解决实际工程问题的一个重要教学环节；是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面训练。

机械制造技术基础课程设计设计题目: 减速器传动轴学校: 陕西科技大学学院: 机电学院专业类别: 机械设计制造及其自动化班级: 机械046姓名: 杨孟博学号: 51404627指导教师: 张斌起始日期: 2007年1月9 日完成日期: 2007年1月25 日成绩:传动轴零件的加工工艺规程 1机械制造课程设计题目：设计“减速器传动轴”零件的机械加工工艺规程（年产量为5000件）内容：（1）零件图 1张（A3）（2）毛坯图 1张（A3）（3）工序简图 1张（A2）（4）工序卡片 2张（5）课程设计说明书 1份班级：机械046学生：杨孟博指导教师：张斌学号： 514046272007年 1月25日陕西科技大学课程设计说明书 2目录1 设计说明 (4)1.1题目所给的零件是传动轴 (4)1.2 零件的工艺分析 (4)1.3 其主要加工表面位置要求 (4)1.4零件的材料 (4)2 工艺规程的设计 (5)2.1 零件表面加工方法的选择 (5)2.2制定工艺路线 (6)3 机械加工余量﹑工序尺寸及毛坯尺寸的确定 (6)3.1 确定加工余量 (6)3.2 确定毛坯尺寸 (7)4 确定切削用量及基本工时 (8)4.1 车两端面 (9)4.2 计算切削用量 (9)5: 选择量具 (15)5.1 选择刀具 (15)5.2 选择量具 (15)6：总结 (16)7：参考文献 (17)传动轴零件的加工工艺规程 3 机械制造基础课程设计说明书本次设计是在基本学完大学基础课，技术基础课以及大部分专业课后进行的。

是在毕业设计之前做的较全面较深入地对所学各课程进行的综合性复习及应用。

为我提供了一次理论联合实际训练的机会，在我的大学生涯中占有非常重要的地位。

我希望通过本次课程设计对自己的综合性训练，从中锻炼自己的独立思考问题，解决问题的能力，为今后的自己未来生活及工作打下一个良好的基础。

但由于能力有限，此设计难免有不宜之处。

恳请各位老师及同学给予指教。

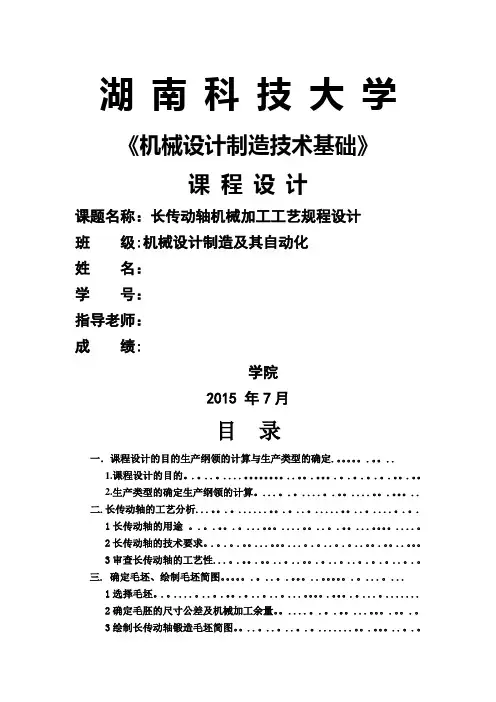

湖南科技大学《机械设计制造技术基础》课程设计课题名称：长传动轴机械加工工艺规程设计班级:机械设计制造及其自动化姓名：学号：指导老师：成绩:学院2015 年7月目录一．课程设计的目的生产纲领的计算与生产类型的确定.。

.。

..1.课程设计的目的。

.。

..。

....。

..。

.。

.。

.。

.。

.。

.。

.。

2.生产类型的确定生产纲领的计算。

...。

.。

....。

.。

....。

.。

..二.长传动轴的工艺分析...。

.。

......。

.。

..。

.....。

..。

....。

.。

.1长传动轴的用途。

.。

.。

.。

...。

....。

..。

.。

...。

....。

2长传动轴的技术要求。

.。

.。

.。

...。

...。

.。

..。

.。

..。

.。

..。

3审查长传动轴的工艺性...。

.。

.。

..。

..。

.。

..。

..。

.。

.。

..。

.。

三. 确定毛坯、绘制毛坯简图。

.。

..。

.。

..。

.。

...。

...1选择毛坯。

.。

....。

..。

.。

.。

..。

..。

...。

.。

.。

...。

.......2确定毛胚的尺寸公差及机械加工余量。

....。

.。

.。

...。

.。

.。

3绘制长传动轴锻造毛坯简图。

..。

..。

..。

.。

.......。

.。

..。

.。

四。

拟定长传动轴工艺路线。

.....。

....。

..。

.。

..。

.。

.。

1定位基准的选择。

..。

..。

.。

.。

.。

....。

.。

....。

..。

...。

2各表面加工方案的确定.。

.。

.。

...。

.。

.。

...。

..。

.。

.。

.。

.。

3加工阶段的划分。

.....。

..。

.。

..。

..。

.。

...。

.。

..4工序的集中与分散....。

....。

.。

..。

....。

...。

....。

5工序顺序的安排.。

.。

.....。

..。

...。

.。

...。

......。

.......6机床设备及工艺装备的选用。

.。

.。

.....。

.。

.....。

...。

7确定工艺路线..。

...。

.。

...。

.。

.。

...。

..。

.。

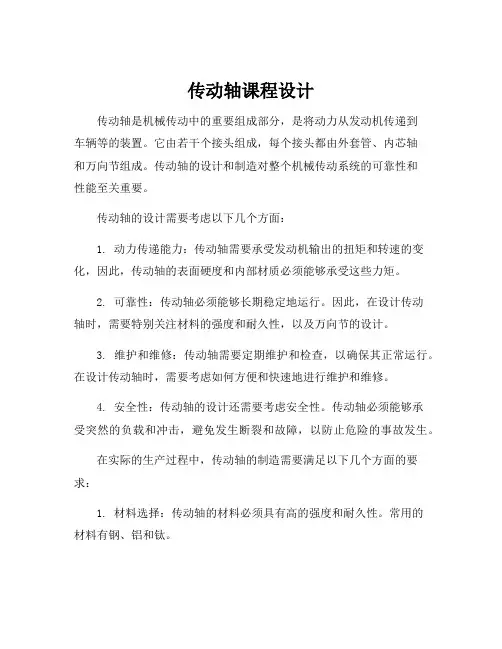

传动轴课程设计传动轴是机械传动中的重要组成部分，是将动力从发动机传递到车辆等的装置。

它由若干个接头组成，每个接头都由外套管、内芯轴和万向节组成。

传动轴的设计和制造对整个机械传动系统的可靠性和性能至关重要。

传动轴的设计需要考虑以下几个方面：1. 动力传递能力：传动轴需要承受发动机输出的扭矩和转速的变化，因此，传动轴的表面硬度和内部材质必须能够承受这些力矩。

2. 可靠性：传动轴必须能够长期稳定地运行。

因此，在设计传动轴时，需要特别关注材料的强度和耐久性，以及万向节的设计。

3. 维护和维修：传动轴需要定期维护和检查，以确保其正常运行。

在设计传动轴时，需要考虑如何方便和快速地进行维护和维修。

4. 安全性：传动轴的设计还需要考虑安全性。

传动轴必须能够承受突然的负载和冲击，避免发生断裂和故障，以防止危险的事故发生。

在实际的生产过程中，传动轴的制造需要满足以下几个方面的要求：1. 材料选择：传动轴的材料必须具有高的强度和耐久性。

常用的材料有钢、铝和钛。

2. 工艺流程：传动轴的制造需要采用严格的工艺流程，例如精密加工、热处理等，以确保传动轴的质量和性能。

3. 质量控制：传动轴的制造需要进行严格的质量控制，包括检测和测试以确保传动轴符合设计要求和国家标准。

4. 安全防护：传动轴的制造需要满足安全性要求，在制造过程中需要使用安全设备和工具，避免工人发生意外伤害。

传动轴的应用范围非常广泛，例如汽车、工程机械、电机等领域，因此，传动轴的设计和制造对于国家经济和社会发展具有重要的意义。

同时，在生产过程中也需要注重环保和可持续发展，采用经济、环保和高效的制造方式，推动传动轴产业的健康发展。

机械制造技术基础课程设计设计题目: 减速器传动轴学校: 陕西科技大学学院: 机电学院专业类别: 机械设计制造及其自动化班级: 机械046**: ***学号: ************: **起始日期: 2007年1月9 日完成日期: 2007年1月25 日成绩:传动轴零件的加工工艺规程 1机械制造课程设计题目：设计“减速器传动轴”零件的机械加工工艺规程（年产量为5000件）内容：（1）零件图 1张（A3）（2）毛坯图 1张（A3）（3）工序简图 1张（A2）（4）工序卡片 2张（5）课程设计说明书 1份班级：机械046学生：杨孟博指导教师：张斌学号： 514046272007年 1月25日陕西科技大学课程设计说明书 2目录1 设计说明 (4)1.1题目所给的零件是传动轴 (4)1.2 零件的工艺分析 (4)1.3 其主要加工表面位置要求 (4)1.4零件的材料 (4)2 工艺规程的设计 (5)2.1 零件表面加工方法的选择 (5)2.2制定工艺路线 (6)3 机械加工余量﹑工序尺寸及毛坯尺寸的确定 (6)3.1 确定加工余量 (6)3.2 确定毛坯尺寸 (7)4 确定切削用量及基本工时 (8)4.1 车两端面 (9)4.2 计算切削用量 (9)5: 选择量具 (15)5.1 选择刀具 (15)5.2 选择量具 (15)6：总结 (16)7：参考文献 (17)传动轴零件的加工工艺规程 3 机械制造基础课程设计说明书本次设计是在基本学完大学基础课，技术基础课以及大部分专业课后进行的。

是在毕业设计之前做的较全面较深入地对所学各课程进行的综合性复习及应用。

为我提供了一次理论联合实际训练的机会，在我的大学生涯中占有非常重要的地位。

我希望通过本次课程设计对自己的综合性训练，从中锻炼自己的独立思考问题，解决问题的能力，为今后的自己未来生活及工作打下一个良好的基础。

但由于能力有限，此设计难免有不宜之处。

恳请各位老师及同学给予指教。

1 6传动轴课程设计一、课程目标知识目标：1. 学生能够理解传动轴的基本概念，掌握其结构、工作原理及功能。

2. 学生能够了解传动轴在机械系统中的应用，并掌握传动轴的传动比计算方法。

3. 学生能够掌握传动轴的安装、调试和维护的基本知识。

技能目标：1. 学生能够运用传动轴的相关知识，分析并解决实际机械系统中的传动问题。

2. 学生能够设计简单的传动轴系统，并进行传动比的计算。

3. 学生能够运用传动轴的安装、调试和维护技巧，进行实际操作。

情感态度价值观目标：1. 学生通过学习传动轴课程，培养对机械工程领域的兴趣，激发创新意识。

2. 学生能够认识到传动轴在现实生活中的重要性，增强学以致用的意识。

3. 学生在团队协作中，培养沟通、合作能力，提高解决问题的责任感。

课程性质：本课程为机械基础课程，以理论教学和实践操作相结合的方式进行。

学生特点：学生处于十六岁左右，具备一定的物理知识和动手能力，对新鲜事物充满好奇。

教学要求：结合学生特点，注重理论与实践相结合，提高学生的动手能力和解决实际问题的能力。

通过课程目标分解，使学生在掌握传动轴知识的同时，培养情感态度价值观。

后续教学设计和评估将围绕具体学习成果展开。

二、教学内容1. 传动轴概述：介绍传动轴的定义、分类及在机械系统中的作用。

教材章节：第一章第二节2. 传动轴的结构与工作原理：讲解传动轴的结构组成、工作原理及其在传动过程中的优势。

教材章节：第二章第一节3. 传动轴的传动比计算：教授传动轴传动比的计算方法，并进行实例分析。

教材章节：第二章第二节4. 传动轴的安装、调试与维护：介绍传动轴的安装方法、调试技巧及日常维护保养知识。

教材章节：第三章5. 传动轴应用案例分析：分析传动轴在实际机械系统中的应用案例，提高学生学以致用的能力。

教材章节：第四章6. 实践操作：组织学生进行传动轴的拆装、调试及传动比计算实践，巩固理论知识。

教材章节：第五章教学内容安排和进度：共6课时，每课时45分钟。

工序：铳①52圆柱两端面1.选择刀具刀具选取不重磨损硬质合金套式面铳刀，刀片采用YG8,cip-1.5mm,√0=52∕三∕,v=125∕π∕min,Z=4。

2.决定铳削用量1）决定铳削深度因为加工余量不大，一次加工完成cιp=1.5πun2）决定每次进给量及切削速度根据X51型铳床说明书，其功率为为7.5kw,中等系统刚度。

根据表查出∕r=0.2∕≡∕½,则1000K=1000x125=79617r/m.nπd4X52按机床标准选取n w=750r/min吁出=少52χ750=]]7.15m∕min100O100O当〃W=750r∕min时f m=fw11γ,=0.2×4×750=60Omm/r按机床标准选取f m=600nυn/r3）计算工时切削工时：/=156m,I、=9/n/n,I?=3mm,则机动工时为必工区上=0.18nin n w f750x0.2工序：扩，钱①32孔工序：铳①52圆柱两端面1.选择刀具刀具选取不重磨损硬质合金套式面铳刀，刀片采用YG8,cip-1.5mm,√0=52∕三∕,v=125∕π∕min,Z=4。

2.决定铳削用量1）决定铳削深度因为加工余量不大，一次加工完成cιp=1.5πun2）决定每次进给量及切削速度根据X51型铳床说明书，其功率为为7.5kw,中等系统刚度。

根据表查出∕r=0.2∕≡∕½,则1000K=1000x125=79617r/m.nπd4X52按机床标准选取n w=750r/min吁出=少52χ750=]]7.15m∕min100O100O当〃W=750r∕min时f m=fw11γ,=0.2×4×750=60Omm/r按机床标准选取f m=600nυn/r3）计算工时切削工时：/=156m,I、=9/n/n,I?=3mm,则机动工时为必工区上=0.18nin n w f750x0.2工序：扩，钱①32孔工步3：较φ32nun 孔根据参考文献IV 表2-25,f=0.2-OAmmZr 9u=8〜12w∕min ,得〃=169.8〜254∙65∕√min查参考文献V 表422,按机床实际进给量和实际转速，取f =0.35mm/r,n w =198∕√min ,实际切削速度u=9.33〃z/min 。

机械制造工艺学课程设计设计计算说明书设计题目：机油泵传动轴支架加工工艺规程制订及钻Φ8及其Φ10孔孔专用机床夹具设计姓名：学号：指导老师：完成日期：目录序言 (3)第一节零件分析 (4)第二节机械加工工艺规程制订 (4)一、确定生产类型 (4)二、确定毛坯制造形成 (4)三、选择定位基准 (4)四、选择加工方法 (6)五、制定工艺路线 (6)六、确定加工余量 (7)七、机床、夹具的选择 (7)八、确定切削用量及基本时间 (8)第三节专用夹具设计........................一、工件加工工艺分析........................二、夹具结构方案设计........................三、夹紧力分析.............................四、根据主要尺寸、公差和技术要求绘制夹具图....第四节、设计总结............................. 第五节、参考文献.............................绪论机械制造加工工艺与机床夹具设计是在学完了大学的全部基础课、技术基础课以及全部专业课之后进行的一次理论联系实际的综合运用，进而使对机械有了进一步的认识，为以后的工作打下基础。

它是主要是对零件的加工工艺和对零件的某几个工序加工进行专用夹具的设计，从零件的工艺来说，它主要是分析零件在进行加工时应注意什么问题，采用什么方法和工艺路线加工才能更好的保证精度，提高劳动生产率。

就专用夹具而言，好的夹具设计可以提高产品生产率、精度、降低成本等，还可以扩大机床的使用范围，从而使产品在保证精度的前提下提高效率、降低成本。

在本设计中，就针对机油泵传动轴支架的加工工艺进行分析，制定和比较加工工艺路线，选择较好的加工工艺路线进行加工。

并对斜面进行专用夹具的设计，在这过程中，制定多套夹具方案分别对各夹具的定位误差和精度进行分析计算，选择其一进行下一步的设计，以完成本次设计。

传动轴数控加工课程设计一、课程目标知识目标：1. 学生能理解传动轴在机械加工中的重要性，掌握其基本结构及功能；2. 学生能掌握数控加工的基本原理，了解传动轴数控加工的工艺流程；3. 学生能掌握传动轴数控编程的基本方法，熟悉相关指令及其功能。

技能目标：1. 学生能够运用CAD/CAM软件进行传动轴的建模与编程；2. 学生能够操作数控机床完成传动轴的加工，并确保加工精度；3. 学生能够分析加工过程中出现的问题，并提出相应的解决措施。

情感态度价值观目标：1. 学生培养对机械加工行业的兴趣，提高对数控技术的认识；2. 学生形成严谨的工作态度，注重团队合作，培养良好的职业素养；3. 学生增强对国家制造业发展的责任感，激发为我国制造业贡献力量。

课程性质：本课程为实践性课程，结合理论教学，注重培养学生的动手能力和实际操作技能。

学生特点：学生具备一定的机械加工基础知识，对数控技术有一定了解，但实际操作经验不足。

教学要求：教师应采用任务驱动、案例教学等方法，引导学生主动探究，提高学生的实际操作能力。

同时，关注学生的个体差异，因材施教，确保每个学生都能达到课程目标。

通过课程目标的分解与实施，为后续的教学设计和评估提供依据。

二、教学内容1. 传动轴基础知识：讲解传动轴的结构、分类、应用场景，使学生了解其在机械系统中的作用。

教材章节：《机械设计基础》第3章“轴的设计”。

2. 数控加工原理：介绍数控机床的工作原理、加工特点，重点讲解数控编程的基本概念。

教材章节：《数控编程与加工技术》第1章“数控机床概述”及第2章“数控编程基础”。

3. 传动轴数控加工工艺：分析传动轴的加工工艺要求，讲解加工过程中的关键技术。

教材章节：《数控加工工艺与编程》第4章“轴类零件的数控加工”。

4. 数控编程与操作：结合实际案例，教授CAD/CAM软件在传动轴加工中的应用，以及数控机床的操作方法。

教材章节：《CAD/CAM技术与应用》第6章“CAD/CAM软件在数控编程中的应用”及《数控机床操作与维护》第3章“数控机床的操作”。

机械制造技术课程设计说明书设计题目：传动轴突缘叉（CA10B解放牌汽车）零件的机械加工工艺规程及夹具设计学生：_______学号：________班级：__________指导教师：__________广东海洋大学工程学院机械系2009年月日目录1.设计任务书 (3)2.零件的分析 (4)2.1.零件的作用 (4)2.2.零件的工艺分析 (4)3.工艺规程设计 (4)3.1 确定毛坯的制造形式 (5)3.2基面的选择 (5)3.3制定工艺路线 (5)3.3.1工艺路线方案一 (5)3.3.2工艺路线方案二 (6)3.3.3工艺方案的比较与分析 (6)3.4机械加工余量、工序尺寸及毛坯尺寸的确定 (7)3.5确定切削用量及基本工时 (8)4.夹具设计 (16)4.1问题的提出 (16)4.2夹具设计 (17)4.2.1定位基准的选择 (17)4.2.2切削力及夹紧力计算 (17)4.2.3定位误差分析 (18)4.2.4夹具设计及操作的简要说明 (18)5.参考文献 (19)6.心得体会 (19)论文（设计）任务书课程编号J1410018 课程名称机械制造技术课程设计周数 3 实施地点班级人数起止时间形式√集中□分散指导教师论文（设计）进度安排6.22上午10点指导教师布置课程设计任务。

明确设计任务，阅读设计任务书和指导书，收集、借阅有关资料、手册。

具体设计方法、步骤见《机械制造技术基础课程设计指导教程》和教材《机械制造技术基础》。

另外主要参考书目：1．机床专用夹具图册2．机械制造装备设计3．机械制造工艺设计简6.23～6.24 对零件进行工艺分析，画出零件图；确定毛坯的制造方式，绘制毛坯简图。

6.25～6.29制定机械加工工艺路线，选择定位基准。

选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量。

6.30 画出毛坯图，填写工艺过程卡，填写工序卡。

7.1 确定夹具设计方案，选择定位元件，计算所需夹紧力，选择夹紧方案。

第四章轴的设计机器上所安装的旋转零件，例如带轮、齿轮、联轴器和离合器等都必须用轴来支承，才能正常工作，因此轴是机械中不可缺少的重要零件。

本章将讨论轴的类型、轴的材料和轮毂联接，重点是轴的设计问题，其包括轴的结构设计和强度计算。

结构设计是合理确定轴的形状和尺寸，它除应考虑轴的强度和刚度外，还要考虑使用、加工和装配等方面的许多因素。

4.1 轴的分类按轴受的载荷和功用可分为：1.心轴：只承受弯矩不承受扭矩的轴，主要用于支承回转零件。

如.车辆轴和滑轮轴。

2.传动轴：只承受扭矩不承受弯矩或承受很小的弯矩的轴,主要用于传递转矩。

如汽车的传动轴。

3.转轴：同时承受弯矩和扭矩的轴，既支承零件又传递转矩。

如减速器轴。

4.2轴的材料主要承受弯矩和扭矩。

轴的失效形式是疲劳断裂，应具有足够的强度、韧性和耐磨性。

轴的材料从以下中选取：1. 碳素钢优质碳素钢具有较好的机械性能，对应力集中敏感性较低，价格便宜，应用广泛。

例如：35、45、50等优质碳素钢。

一般轴采用45钢，经过调质或正火处理；有耐磨性要求的轴段，应进行表面淬火及低温回火处理。

轻载或不重要的轴，使用普通碳素钢Q235、Q275等。

2. 合金钢合金钢具有较高的机械性能，对应力集中比较敏感，淬火性较好，热处理变形小，价格较贵。

多使用于要求重量轻和轴颈耐磨性的轴。

例如：汽轮发电机轴要求，在高速、高温重载下工作，采用27Cr2Mo1V、38CrMoAlA等。

滑动轴承的高速轴，采用20Cr、20CrMnTi 等。

3. 球墨铸铁球墨铸铁吸振性和耐磨性好，对应力集中敏感低，价格低廉，使用铸造制成外形复杂的轴。

例如：内燃机中的曲轴。

4.3 轴的结构设计如图所示为一齿轮减速器中的的高速轴。

轴上与轴承配合的部份称为轴颈，与传动零件配合的部份称为轴头，连接轴颈与轴头的非配合部份称为轴身，起定位作用的阶梯轴上截面变化的部分称为轴肩。

轴结构设计的基本要求有：（1）、便于轴上零件的装配轴的结构外形主要取决于轴在箱体上的安装位置及形式，轴上零件的布置和固定方式，受力情况和加工工艺等。
