最新心电图知识快速入门

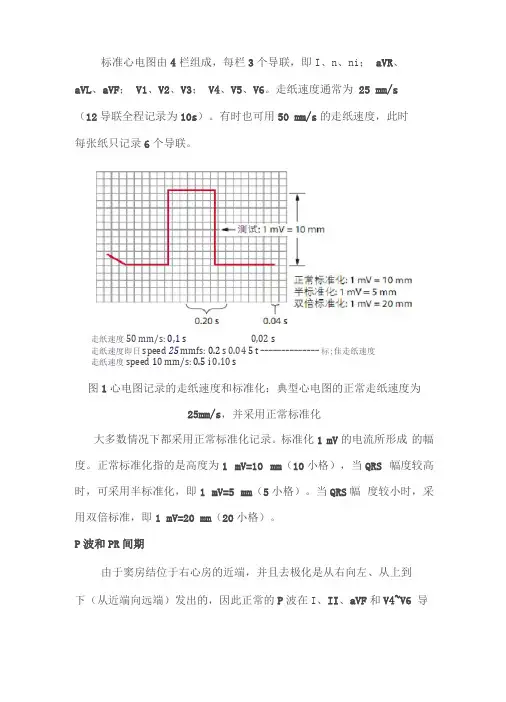

标准心电图由4栏组成，每栏3个导联，即I、n、ni；aVR、aVL、aVF；V1、V2、V3；V4、V5、V6。

走纸速度通常为25 mm/s（12导联全程记录为10s）。

有时也可用50 mm/s的走纸速度，此时每张纸只记录6个导联。

走纸速度50 mm/s: 0,1 s 0,02 s走纸速度即日speed 25mmfs: 0.2 s 0.04 5 t-------------- 标;隹走纸速度走纸速度speed 10 mm/s: 0.5 i 0.10 s图1心电图记录的走纸速度和标准化：典型心电图的正常走纸速度为25mm/s，并采用正常标准化大多数情况下都采用正常标准化记录。

标准化1 mV的电流所形成的幅度。

正常标准化指的是高度为1 mV=10 mm（10小格），当QRS 幅度较高时，可采用半标准化，即1 mV=5 mm（5小格）。

当QRS幅度较小时，采用双倍标准，即1 mV=20 mm（20小格）。

P波和PR间期由于窦房结位于右心房的近端，并且去极化是从右向左、从上到下（从近端向远端）发出的，因此正常的P波在I、II、aVF和V4~V6 导联上是正向的。

心房复极发生于QRS波群的时间内，因此心电图上看不到心房复极波。

P波上常有一个小切迹，表示左心房去极化在右心房去极化之后。

较宽的切迹P波见于左心房肥大（或异常），称之为二尖瓣型P波（图2）。

P波高尖通常见于右心房肥大（或异常），称之为肺型P波（图3）。

P波在aVR导联上是负向的。

左心房异常或肥大图2左心房肥大（或异常）的P波增宽有切迹，称为二尖瓣型P波导联II正常 RA 一一…工 _____LA ..................... ……Combined______m ■・右心房肥大或异常 RA左心房肥大或异常RA图3右心房肥大（或异常）的P 波高且尖，称为肺型P 波P 波在V1导联上通常是双向的，表现右心房的去极化（朝向V1 导联），随后便是左心房去极（背向V1导联）（图4）。

正常心电图知识点总结一、心电图的基本概念1. 心电图的产生原理心脏是一个由心肌组成的具有自主节律、自动传导和兴奋传导功能的脏器，心肌细胞通过电生理活动产生的电信号，产生心脏电活动。

这种电活动经皮肤表面传导到表面的电极上，形成的记录称为心电图。

2. 心电图的记录方法心电图是通过将心脏电活动传导到体表上，经过放大、滤波、放大和记录等步骤，形成纸带上的图形。

常见的记录方法有静态心电图和动态心电图。

静态心电图是通过将电极贴在患者的皮肤上，记录一段时间内的心电活动。

动态心电图通常是指24小时动态心电图，通过患者佩戴便携式心电图仪器，持续记录24小时内的心电活动。

3. 心电图的波形正常心电图包含有P波、QRS波群和T波，它们代表了心脏不同阶段的电活动。

P波代表心房的兴奋传导，QRS波群代表心室的兴奋传导，T波代表心室的复极。

这些波形的形态和持续时间都可以用来判断心脏的功能状态。

二、正常心电图的特征1. P波P波是由心房兴奋传导所产生的，其形态应该是相对正常的，持续时间通常在0.06-0.12秒之间。

在Ⅱ、Ⅲ和aVF导联中，P波应该是正向的，而在aVR导联中为负向。

2. PR间期PR间期是指从P波开始到QRS波群开始的时间，通常持续时间在0.12-0.2秒之间。

正常的PR间期可以反映房室结和心室肌细胞的兴奋传导情况，对于心房、心室和传导系统的异常有一定的诊断价值。

3. QRS波群QRS波群是由心室兴奋传导所产生的，其持续时间应该在0.06-0.1秒之间。

在Ⅰ、aVL、V5和V6导联中，QRS波群应该是正向的；在Ⅱ、Ⅲ和aVF导联中，QRS波群应该是负向的。

4. ST段ST段是从QRS波群结束到T波开始的一段时间，通常是等电位的。

ST段的抬高或压低可以反映心肌缺血或损伤等病理性改变。

5. T波T波代表心室的复极，其形态应该是相对正常的，通常是正向的。

T波的改变可以反映心肌再极化异常，如低钾血症、心肌缺血和心肌病等疾病。

心电图基本知识一、心电图定义：心电图是一种通过记录心脏电活动的图形来诊断心脏疾病的无创性检查方法。

心电图记录的是心脏的电活动信号，包括心房和心室的电活动、心肌的兴奋性和传导性，以及心脏的节律和心率等。

二、心电图的组成：心电图主要由以下几部分组成：1. P波：代表心房的除极过程，反映心房的兴奋性和传导性。

2. QRS波群：代表心室的除极过程，包括Q波、R波和S波，反映心室的收缩性和传导性。

3. T波：代表心室的复极过程，反映心肌的兴奋性和传导性。

4. U波：代表心肌的微小除极，但具体意义尚不明确。

三、心电图的形成原理：心电图是通过将心脏的电活动信号转化为图形来得到的。

当心脏的电活动信号通过电极板进入心电图机时，机器会将信号转化为图形形式，记录在纸上。

心电图的波形和振幅受到多种因素的影响，如心电信号的强度、电极的位置和距离、导联的选择等。

四、心电图的特点：心电图具有以下特点：1. 无创性：心电图检查不会对病人造成创伤，安全性高。

2. 简便易行：心电图机便携性强，操作简单，结果快速得出。

3. 可靠性高：心电图检查是诊断心脏疾病的重要手段之一，具有较高的可靠性和准确性。

4. 反映全面：心电图能够反映出心脏的电活动、兴奋性和传导性等多种信息，有助于全面了解心脏的功能状况。

五、心电图的应用范围：心电图广泛应用于临床医学中，主要用于诊断以下心脏疾病：1. 心律失常：如早搏、心动过速、心动过缓等。

2. 心肌缺血和心肌梗死：如心绞痛、心肌梗死等。

3. 心肌炎和心肌病：如心肌炎、扩张型心肌病等。

4. 心包疾病：如心包炎等。

5. 心脏传导系统疾病：如传导阻滞、预激综合征等。

六、心电图的注意事项：在进行心电图检查时，需要注意以下几点：1. 检查前应保持皮肤清洁，避免涂抹护肤品或化妆品，以免影响电极的粘贴效果。

2. 检查时需要保持安静，不要说话或移动身体，以免影响电极信号的采集。

3. 检查时需要暴露胸部和四肢，女性需要脱去上衣，以便电极的粘贴和信号的采集。

心电图有关知识点总结一、心脏电生理学基础知识1. 心脏的电生理活动人体心脏是由心脏肌肉组织构成，心脏肌细胞具有自律兴奋性、传导性和可兴奋性。

心脏的电生理活动主要包括兴奋传导过程、动作电位的产生和传导，心脏肌肉的收缩与舒张等。

2. 心脏电活动的来源心脏的电活动主要由窦房结、房室结、His束和心室肌细胞四部分组成，并由这些组成传导系统组成心脏的传导系统。

二、心电图的概念和原理1. 心电图的概念心电图是一种用来记录心脏电活动的无创诊断方法。

通过将心脏电活动转化为图形，用以评估心脏的功能及诊断心脏疾病。

通常通过电极将心脏的电信号转化为实时的图像来显示。

2. 心电图的原理心电图的记录原理是利用一定数量的电极粘贴在患者的身体表面，电极感受到的心脏电信号被放大并记录下来。

记录的信号通过一定的仪器转换为图像，并由医生来解读。

三、心电图的图形识别1. 心电图的形态心电图通常由P波、PR间期、QRS波群、ST段和T波组成。

P波代表心房去极化、QRS波代表心室去极化、ST段和T波代表心室收极化。

2. 心电图的基本识别通过观察P波、QRS波和T波的形态、幅度和时间特征，可以初步判断心电图的正常与异常。

3. 心电图的异常波形常见的心电图异常包括ST段抬高或压低、T波倒置、心室颤动等。

这些异常波形通常代表着心脏疾病的存在。

四、心电图的临床应用和诊断意义1. 心电图在心脏疾病诊断中的应用心电图作为一种无创诊断方法，在心脏病的诊断中具有重要的临床意义。

通过心电图可以评估心脏节律的规律性，检测心脏肥大、心肌缺血、心律失常等病变。

2. 心电图在急救中的应用心电图在心脏急救中起着至关重要的作用。

例如，在心脏骤停的急救中，通过心电图可以及时评估心脏活动，判断是否需要进行心肺复苏和除颤。

3. 心电图在心脏病患者的长期监测中的应用对于心脏病患者来说，进行定期的心电图检查可以帮助医生监测疾病的进展情况，及时调整治疗方案。

同时，心电图还可以用于监测心脏瓣膜疾病、心脏电生理异常等。

心电图总结知识点一、心电图的基本原理1. 心脏的起搏系统心脏是一个自主跳动的器官，它的跳动由心脏起搏系统负责。

心脏起搏系统包括窦房结、房室结和希氏束。

窦房结是心脏起搏系统的起搏点，它位于右心房的上部，能够周期性地产生冲动并使心脏收缩。

当窦房结的冲动到达心房肌时，心房肌开始收缩，使血液进入心室。

然后，冲动到达房室结，再传导到希氏束和它的分支，使心室肌开始收缩。

这样，心脏才能够完成一次跳动。

2. 心电图的形成心脏收缩和舒张过程中，心肌细胞的膜电位会发生变化，从而产生心电活动。

心电图记录的是这种心电活动的变化。

心电图的基本原理是利用多个导联同时记录心脏电活动的整个过程，从而反映心脏的生理和病理状态。

二、导联的位置及意义1. 心电图的导联心电图的导联是指记录心脏电活动的电极的位置。

一般来说，心电图分为12导联和3导联两种方式。

12导联包括传统的3导联、6导联和12导联。

3导联包括I、II和III导联，分别反映心脏电活动在体表上的纵向和横向传播情况。

6导联和12导联分别在3导联的基础上增加了胸导联和肢导联。

肢导联包括I、II、III、aVR、aVL和aVF，它们反映心脏电活动在不同方向上的传播情况。

胸导联包括V1、V2、V3、V4、V5和V6，它们反映心脏电活动在横向上的传播情况。

2. 导联的意义不同的导联反映了心脏电活动在不同方向上的传播情况，可以用于检测心脏各个区域的功能和病变。

例如，I导联、II导联和III导联反映了心脏电活动在体表上的纵向传播情况，可以用于检测心房和心室的活动情况。

aVR、aVL和aVF反映了心脏电活动在体表上的横向传播情况，可以用于检测心室的活动情况。

V1～V6反映了心脏电活动在横向上的传播情况，可以用于检测心室的活动情况。

三、心电图的正常波形1、P波P波是心房肌的兴奋传播时，出现的一种特殊的波形。

它代表了心房肌的收缩，从P波的开始到P波的峰部，代表了心房的收缩。

如果有心房扑动或者心房颤动，P波就会消失或者呈现不规则的形态。

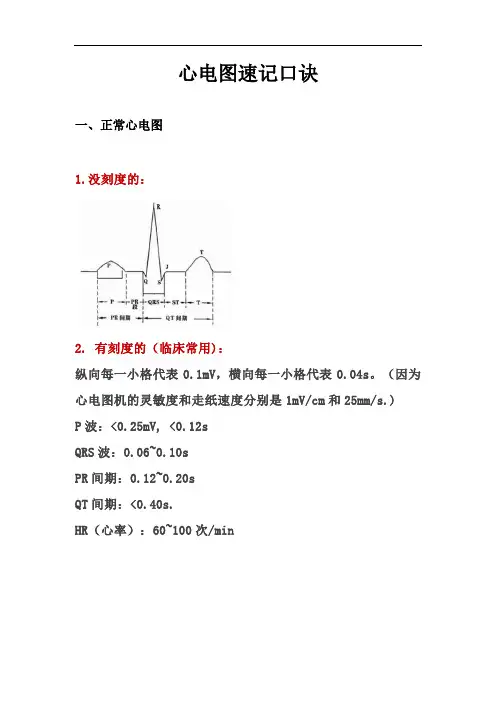

心电图速记口诀一、正常心电图1.没刻度的：2. 有刻度的（临床常用)：纵向每一小格代表0.1mV，横向每一小格代表0.04s。

（因为心电图机的灵敏度和走纸速度分别是1mV/cm和25mm/s.)P波：<0.25mV, <0.12sQRS波：0.06~0.10sPR间期：0.12~0.20sQT间期：<0.40s.HR（心率）：60~100次/min3.所有的12个导联（肢体导联Ⅰ，Ⅱ，Ⅲ，aVR，aVL，aVF；胸导联V1，V2，V3，V4，V5，V6）：各段意义：纵向每一小格代表0.1mV，横向每一小格代表0.04s。

（因为心电图机的灵敏度和走纸速度分别是1mV/cm和25mm/s.)二、一句话牢记10种心电图1、正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看，要注意。

（P,QRS,T波；PR，QT间期）2、左心室肥大:只要看V5大于5格,是上下纵的5格(即V5导联QRS波>0.25mV)3、右心室肥大:只要看V1大于2格,是上下纵的2格（即V1导联QRS波中R/S>1,也就是R波>S波的幅度）4、心房颤动：所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是P波的位置上乱七八糟的。

可发展为心室颤动。

（即P 波的位置被大小不一的小f波取代，而QRS波正常）心室颤动：所有的P--P,Q--Q,R--R,S--S,T--T都没规律，正常QRS波消失，只剩下大小不一的小波。

此时病人极度危险，随时心室骤停，应及时电除颤。

5、窦性心动过缓:P波正常，且每个心动周期，即两个P波之间，也叫P-P间期，都大于5个大格（25个小格），是左右横的格。

（即P-P间期>1.00s,可算出心率<60次/min )6、窦性心动过速:P波正常，且每个心动周期都小于3个大格（15个小格），是左右的格。

（即P-P间期<0.60s,可算出心率>100次/min ）7、房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的，只是提前罢了)，接下去又是正常的波。

初学心电图入门知识点总结一、心电图的基本原理1. 心脏的电活动心脏是一个由肌肉组织构成的器官，在心脏的每一次跳动中，都会产生一系列的电信号。

这些信号可以通过皮肤表面传播到外部，并被心电图机器捕捉和记录下来。

2. 心电图的导联心电图的导联是指在特定部位放置电极，用来捕捉特定的心脏信号。

常用的心电图导联包括标准导联（Ⅰ、Ⅱ、Ⅲ、AVR、AVL、AVF）和胸导联（V1-V6），它们可以提供心脏不同区域的电信号信息。

3. 心电图的波形心电图记录的是心脏电信号在时间和电压上的变化，通常包括P波、QRS波和T波。

P波代表心房的去极化，QRS波代表心室的去极化，T波代表心室的复极化。

通过测量这些波形的形态和间隔，可以了解心脏的节律和功能。

二、心电图的测量方法1. 心电图的准备在进行心电图记录前，患者需要进行一些准备工作。

首先，需要保持皮肤清洁和干燥，以确保电信号的传导。

其次，患者需要脱掉衣物，以便操作人员可以贴上心电图电极。

2. 心电图的操作心电图的操作通常由专业医护人员进行，他们会在患者的身体特定位置贴上电极，并使用心电图仪器记录下心脏的电信号。

记录过程通常持续几分钟，患者需要保持安静呼吸，并避免移动。

3. 心电图的记录一旦心电图记录完成，操作人员会对记录进行检查和保存。

心电图记录可以以纸张打印输出，也可以保存成电子格式，以便后续分析和检查。

三、心电图的解读技巧1. 心电图的基本节律在进行心电图解读时，首先需要了解心电图的基本节律。

正常的心电图应该包括P波、QRS波和T波，并且它们的形态和间隔应该处于正常范围之内。

2. 心电图的异常波形除了正常的波形之外，心电图中还可能出现一些异常波形，如P波增宽、QRS波增宽、ST段改变等。

这些异常波形可能代表着心脏在某些方面出现了问题，需要进一步的检查和诊断。

3. 心电图的临床意义最后，需要将心电图的结果与患者的临床症状相结合，进行综合分析和判断。

有些心电图异常可能并不代表着严重的心脏问题，而有些正常的心电图可能患者却出现了严重的心脏症状。

心电图基础知识入门讲解心电图（Electrocardiogram，简称ECG）是一种通过记录心脏电活动来评估心脏功能和诊断心脏疾病的无创性检查方法。

它是临床上最常用的心电生理学检查手段之一，对于心脏疾病的诊断和监测有着重要的作用。

本文将对心电图的基础知识进行全面讲解。

一、心电图的来源和原理心脏是由起搏细胞和传导细胞构成的，它们产生的电活动可以通过皮肤表面的电极传导出来，形成心电图。

心电图记录的是心脏电活动沿时间轴的变化情况。

心电图有三个主要的波形：P波、QRS波群和T 波，它们分别代表了心房、心室的除极和复极过程。

二、常见的心电图导联和标准导联位置心电图通过将电极贴在患者的不同部位来记录不同导联的心电信号。

常见的心电图导联包括：标准导联（Ⅰ、Ⅱ和Ⅲ导联）、胸导联（V1-V6导联）和肢导联（aVR、aVL和aVF导联）。

标准导联通常用于评估心脏整体的电活动情况，而胸导联则主要用于评估心脏的前后位和左右位的电活动变化。

三、常见的心电图波形1. P波：P波是由心房除极过程产生的，代表了心房收缩的电活动。

正常情况下，P波应该是正向的，持续时间应该在0.08秒以内。

2. QRS波群：QRS波群是由心室除极过程产生的，代表了心室收缩的电活动。

正常情况下，QRS波群应该是均匀且持续时间在0.12秒至0.10秒之间。

3. T波：T波是由心室复极过程产生的，代表了心室肌肉再次极化的电活动。

正常情况下，T波应该是正向的，形状应该与QRS波群一致。

四、心电图的常见异常表现和诊断意义1. 心律失常：心律失常是指心脏的节律异常，如心动过速、心动过缓和心房颤动等。

通过心电图可以判断患者的心律情况，为临床医生进行正确的治疗提供依据。

2. 心肌缺血：心肌缺血是心脏供血不足所致的一种病理状态，常见的表现是ST段压低或抬高、T波倒置等。

这些异常波形可以帮助医生判断患者是否存在心肌缺血并作出相应的治疗措施。

3. 心室肥厚：心室肥厚是指心脏的心室壁增厚，通常是由高血压、心脏瓣膜病等引起。

心电图基本知识(精选)心电图基本知识一、什么是心电图？心电图（Electrocardiogram，ECG）是记录心脏电活动的一种无创性检查方法，通过放置导联电极在患者体表上，可以记录到心脏肌肉细胞的电活动，并将其转化成图形。

心电图是心脏病诊断的重要工具，可以帮助医生判断心脏是否正常工作以及是否存在心律失常等疾病。

二、心电图的导联和波形解读1. 导联心电图通常使用10个导联，分为四肢导联和胸导联。

四肢导联分为三个标准导联（I、II、III）和三个增强导联（aVR、aVL、aVF）。

胸导联共有六个，分别标记为V1至V6。

2. P波P波是心脏的心房除极过程所形成的波形，代表心房的收缩。

通常情况下，P波为正常的、圆形的波形，持续时间为0.06～0.12秒。

3. QRS波QRS波是心脏的心室除极过程所形成的波形，代表心室的收缩。

正常QRS波形包括Q波、R波和S波三部分，持续时间为0.06～0.10秒。

4. T波T波代表心室的复极过程，也就是心室的充电准备。

正常情况下，T波应与QRS波形保持一致，且在QRS波的末尾。

三、心电图常见异常及其意义1. 心律失常心律失常是指心脏搏动节律的异常变化。

常见的心律失常包括心房颤动、室上性心动过速、室性心动过速等。

心电图可以帮助医生确定心律失常的类型和严重程度，并指导治疗。

2. 心肌缺血心肌缺血是指心脏供血不足导致心肌细胞缺氧。

在心电图中，心肌缺血通常表现为ST段的压低或抬高，以及T波的倒置等改变。

这些改变有助于医生判断患者是否存在冠心病等疾病。

3. 心肌梗死心肌梗死是指冠状动脉突发性狭窄或闭塞导致心肌缺血缺氧，造成心肌细胞坏死。

心电图上，心肌梗死常表现为ST段抬高、Q波增宽和T波倒置，这些改变有助于识别患者是否发生心肌梗死。

四、心电图的临床应用1. 心脏病诊断心电图是诊断心脏病最常用的非侵入性检查方法之一。

通过观察心电图的各个波形、节律和间期的改变，医生可以判断患者是否存在心脏病，并进一步确定病情及治疗方案。
