计算机制图CAD试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，哪个命令用于绘制圆？A. CIRCLEB. LINEC. ARCD. ELLIPSE答案：A3. 以下哪个选项不是CAD软件中的图层属性？A. 颜色B. 线型C. 线宽D. 文本内容答案：D4. 在CAD中，如何快速选择所有相同颜色的对象？A. 使用“快速选择”工具B. 使用“过滤器”工具C. 使用“选择”工具D. 手动选择答案：A5. CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A6. 在CAD中，哪个命令用于创建多边形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：B7. 以下哪个选项是CAD软件中的对象捕捉功能？A. GRIDB. SNAPC. ORTHOD. ALL答案：B8. 在CAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DIMENSIOND. HATCH答案：A9. CAD中，哪个命令用于创建尺寸标注？A. DIMENSIONB. TEXTC. MTEXTD. HATCH答案：A10. 在CAD中，哪个命令用于创建图案填充？A. HATCHB. FILLC. SHADED. PATT答案：A二、填空题（每题2分，共20分）1. CAD软件中，使用________命令可以绘制多段线。

答案：POLYLINE2. 在CAD中，________工具用于创建和编辑块。

答案：BLOCK3. 要改变CAD中对象的颜色，可以在属性面板中修改对象的________属性。

答案：颜色4. 使用CAD软件时，________命令可以快速切换到正交模式。

答案：ORTHO5. 在CAD中，________命令用于创建和编辑多行文本。

CAD制图软件测试试题（100分）1、姓名【填空题】________________________2、当命令执行过程中，要中断正在执行的命令使用按键【单选题】（10分）A.escB.AltC.EnterD.Shift正确答案: A3、执行“LINE”命令，在“指定下一点”提示下，选择“C”，会【单选题】（10分）A.从上一次所绘制的直线或圆弧处继续绘制直线B.显示错误信息C.封闭前面线段D.取消绘制直线的操作正确答案: C4、使用“LINE”命令，不可能出现的命令提示为【单选题】（10分）A.指定下一点B.指定下一点或[放弃(U)]C.指定下一点或[闭合(C)]D.指定下一点或[闭合(C)/放弃(U)]正确答案: C5、在绘图过程中，栅格所起的作用是【单选题】（10分）A.限制点的位置B.显示图形的范围C.捕捉特征点D.指示点的位置正确答案: B6、圆可以使用的捕捉模式有哪些？【多选题】（10分）A.切点B.中心点C.象限点D.端点正确答案: ABC7、哪些图层是可以删除的【多选题】（10分）A.1图层B.0图层C.中心线图层D.尺寸标注图层正确答案: ACD8、关于图层的说法正确的是【多选题】（10分）A.AutoCAD2004为图层提供了256种颜色B.1-7号颜色为标准色C.任何类型的显示器都能为图层显示256种不同的颜色D.图层缺省的颜色为黑或白正确答案: ABD9、关于多段线的说法，正确的是【多选题】（10分）A.可以绘制有宽度的线B.各段线条可以有不同的宽度C.将圆弧和线可以结合成单一对象D.多段线命令为：Mine正确答案: ABC10、用“修改图案填充”命令可对填充后的图案进行编辑,可以改变图案的哪些参数【多选题】（10分）A.填充图案的类型B.填充图案的形状C.填充图案的边界D.填充图案的比例系数和角度正确答案: ABD11、尺寸的基本要素为【多选题】（10分）A.尺寸文字B.尺寸线C.标注对象的轮廓线D.尺寸界线正确答案: ABD。

cad画图试题及答案CAD画图试题及答案1. 绘制直线- 题目：请使用CAD软件绘制一条长度为100单位，角度为30度的直线。

- 答案：首先打开CAD软件，选择直线工具，点击起点，然后输入长度100和角度30，回车确认。

2. 绘制矩形- 题目：绘制一个长为200单位，宽为100单位的矩形。

- 答案：选择矩形工具，点击矩形的左下角作为起点，然后依次输入长度200和宽度100，回车确认。

3. 绘制圆- 题目：创建一个半径为50单位的圆。

- 答案：选择圆工具，点击圆心位置，然后输入半径值50，回车确认。

4. 绘制多边形- 题目：绘制一个边长为40单位的六边形。

- 答案：选择多边形工具，输入边数6和边长40，回车确认。

5. 绘制圆弧- 题目：绘制一个以(100,100)为圆心，半径为80单位，起始角度为45度，结束角度为135度的圆弧。

- 答案：选择圆弧工具，点击圆心(100,100)，输入半径80，然后输入起始角度45和结束角度135，回车确认。

6. 绘制椭圆- 题目：绘制一个长轴为150单位，短轴为100单位的椭圆。

- 答案：选择椭圆工具，点击椭圆中心点，然后输入长轴半径150和短轴半径100，回车确认。

7. 绘制多段线- 题目：绘制一条由三个线段组成的多段线，线段长度分别为50单位、70单位和90单位。

- 答案：选择多段线工具，依次点击三个线段的起点和终点，输入长度50、70和90，回车确认。

8. 绘制样条曲线- 题目：绘制一条通过三个控制点的样条曲线，控制点坐标分别为(0,0)、(100,100)和(200,0)。

- 答案：选择样条曲线工具，依次点击控制点(0,0)、(100,100)和(200,0)，回车确认。

9. 修改对象属性- 题目：将上题绘制的样条曲线的颜色修改为红色。

- 答案：选择样条曲线，右键点击选择属性，然后在属性面板中找到颜色选项，选择红色。

10. 使用复制命令- 题目：复制上题绘制的样条曲线，并将其移动到(300,300)的位置。

一、填空题（每题1分，共30分）1.草图设置对话框中有捕捉和栅格选项卡.极轴追追踪选项卡和对象捕捉选项卡 .2.AUTOCAD是美国的 AUTODESK 公司开发的计算机绘图软件.3．在编辑工具中，阵列工具分为：矩形阵列和环形阵列.4．在AutoCAD可进行多文档工作环境，可利用 Ctrl+Tab 或Ctrl+F6快捷键来切换文档.5．在机械制图中，中国标准图纸的规格有： A0 ,A1,A2,A3,A4.6．等轴测图有上.左.右三个轴测平面，可用 F5 功能键来切换这三个平面来绘制轴测图.7.图层的基本特性有图层名,颜色, 线型 ,线宽和打印样式.8．偏移命令对于创建同心圆和平行线 ,比复制命令更加有效.9．矩形阵列的基本图形及起始对象放在左下角，以向右. 向上为正方向.10．尺寸箭头可以用短划线 .点和斜杠来代替.11．Autocad默认的线型是实线,Center表示中心线 .12.平行投影法分为斜投影法和正投影法.13.在正等轴测图中,轴向伸缩系数为 0.82 ,简化系数为1.14.在斜二等轴测图中,取XOY为90度时,XOY和YOZ的两个轴轴间角分别为: 135 度和135度.15.一对互相啮合的齿轮,它们的模数和齿形角必须相等.16.图纸的装订位置应该在图纸的左上角.图纸一般折叠成A3或 A4 的规格再装订.17.圆柱被平面切割后产生的截交线有圆,矩形和椭圆 .18．在AutoCAD中文本的创建方式分为单行文本和多行文本.19．在文本的字符代码输入中，表示“+”的代码是 %%P .20.Autocad状态栏中，正交和极轴按钮是互斥的，若打开其中一个按钮，则另一个自动关闭.21.AutoCAD的删除命令是Erase；Trim命令的中文含义是修剪 .22.局部放大图可以画成视图,剖视图和断面图,与被放大部分的表达方式无关.23.普通螺纹的螺距有粗牙和细牙两种,其中粗牙螺距不标注.24.轴承的标记有三部分组成,分别为: 轴承名称 ,轴承代号和标准代号.25.画正多边形的命令是POLYGON；延伸的命令是 OOPS .26.线型尺寸标注型式有水平标注.垂直标注.对齐标准.旋转标注.基线标注和连续标注.27.尺寸变量DIMTXT的功能是设定文本的高度 .28.AUTOCA的坐标系统有世界坐标系,用户坐标系，其中世界坐标系是固定不变的.29.CAD三维模块有线框模型,曲面模型,实体模型三种类型，其中主要生成的是实体模型 .30.布尔运算包括并集 ,交集,差集.31.菜单是Windows应用程序广泛采用的人机交互形式，Autocad的菜单包括下拉菜单.上下文跟踪菜单. 屏幕菜单三种.32.绘图环境一般包括绘图单位 .精度以及绘图空间的界限范围等.33.在Autocad中定位点可以采用多种坐标，包括绝对直角坐标 .绝对极坐标.相对直角坐标和相对极坐标.34.Autocad中F1键的功能是获取帮助，F2键的功能是切换作图窗口和文本窗口.35．一个完整的尺寸包括：尺寸界线 ,尺寸线,尺寸文字和箭头四部分组成.36.一般情况下，Autocad缺省的图纸尺寸为 A3 号图纸.37.索引符号中5的含义是详图在5号图纸中 .38.中心孔的形式有: R型 A型 B型 C型四种39.在制图中,一般的退刀槽按照: 槽宽×槽深和槽宽×直径的形式标注.40.表面粗糙度的主要判定参赛有: __ 轮廓算术平均偏差 ,轮廓最大高度和轮廓微观不平度十点43.auTocad中,使用矩形命令不仅可以画直角矩形,还可以画四角为____倒角或圆角____的矩形.44.AUTOCAD中,工具栏的显示方式有2种: 固定方式和浮动方式 .45.在AUTOCAD中,可以通过组合键Ctrl+F6和___ Ctrl+Tab_____在已经打开的不同图形文件之间切换.46.AUTOCAD中,命令的输入的方式有: 命令行, ______下拉菜单___,工具栏等.47．俯视图和左视图之间的投影关系是宽相等 .48．用平行于投影面的平面截圆球，所得截交线在该投影面上的投影为圆 .49．绘制轴测图时，只能沿着轴向度量.50.螺栓GB5780－86M12×45代号中的45是指公称长度 .54.图纸中数字和字母分为 A 型和B型两种.55.配合分为间隙配合,过盈配合和过渡配合三种.56.确定绘图时的长度单位 ,角度单位及其精度和方向是保证绘图准确的前提.57．辅助平面法求相贯线的作图原理是三面共点 .60.AUTOCAD中,删除的命令除了在图标按钮外,还可以通过命令行输入: ___E___和菜单命令的修改-删除.二、选择题（每题1分，共30分）1．下面的操作中不能实现复制操作的是（ D ）A．复制 B．镜像 C．偏移 D．分解2．下面关于拉伸对象的说法不正确的是（A ）A．直线在窗口内的端点不动，在窗口外的端点移动B．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D．多段线两端的宽度.切线方向以及曲线及拟合信息均不改变3.在Autocad中保存文件的安全选项是：( B )A.自动锁定文件B.口令和数字签名C.用户和密码D.数字化签名4.在“创建图纸集”向导中，图纸集可以( D )创建.A．从图纸集样例 B．从现有图形文件 C．从图形样板文件 D．A和B5.将绘制的图形保存为样板文件的文件名为( C ) .A *.DwgB *.DXfC *.DwTD *.Dwf6.AUTOCAD的坐标体系包括世界坐标系和( D ) .A.绝对坐标系B.平面坐标系C.相对坐标系D.用户坐标系7.若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是( C ) .A.4,4B.@2,2C.@4,4D.@2<458.移动圆对象，使其圆心移动到直线中点，需要应用( D ) .A.正交B.捕捉C.栅格D.对象捕捉9．在Autocad 中画出图形“．”的命令是( A)A．Point B．DonuT C．hatch D.soLiD10.在Autocad中被锁死的层上( B )A．不显示本层图形 B.不能‘修改本层图形C.不能增画新的图形 D．以上全不能A．Break B ) mLeDh C explode D)．Trim13.以下有关Autocad"捕捉模式”(SNAP)和“栅格模式”(CRID)的叙述正确的是( D )A.栅格的纵横间距必须相等B.SNAP的纵横间距必须相等C.只有显示栅格式打开SNAP才能捕捉到栅格点D.当栅格的间距与SNAP的间距对应相等，SNAP总是捕捉栅格点14.应用倒角命令“Chamfer”进行倒角操作时：( C )A.不能对多段线对象进行倒角B.可以对样条曲线对象进行倒角C.不能对文字对象进行倒角D.不能对三维实体对象进行倒角15.移动圆对象，使其圆心移动到直线中点，需要应用：( D )A.正交B.捕捉C.栅格D.对象捕捉16.用旋转命令“rotate”旋转对象时：( B )A.必须指定旋转角度B.必须指定旋转基点C.必须使用参考方式D.可以在三维空间缩放对象17．有一实物的某个尺寸为10，绘图是采用的比例为2：1.标注是应标注( B )A．5 B．10 C．20 D．5mm18．在机械制图中，一般要求字体为：( C )A．仿宋体B．宋体 C．长仿宋体D．黑体19.计算机辅助设计的英文缩写是（ A ）A) CAD B) CAM C) CAE D) CAT 20．以下关于打断命令说法错误的是（A ）A．打断命令可以将-5图分成两个相等部分B．打断命令可以部分删除图元C．打断命令可以利用键盘输入“Br”启动D．打断命令可以将一条直线分成两段相连部分21．关于心寸标注，以下说法正确的是（D ）A．在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值B．在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面C．在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5.若改为10.则直线的长度为动设为10D．可通过设置在尺寸标注时，由用户控制尺寸置位置22．在设置点样式时可以（ A）A．选择【格式】【点样式】命令 B．右击鼠标，在弹出的快捷菜单中单击【点样式】命令C．选取该项点后，在其对应的【特性】对话框中进行设置 D．单击【图案填充】按钮23．要创建与3个对象相切的圆可以（A ）A．选择【绘图】【圆】【相切.相切.相切】命令 B．选择【绘图】【圆】【相切.相切.半径】命令C．选择【绘图】【圆】【三点】命令 D．单击【圆】按钮，并在命令行内输入3P命令24.在Autocad中给一个对象指定颜色的方法很多，除了：( D )A.直接指定颜色特性B.随层“By Layer”C.随块“By Block”D.随机颜色25.在Autocad中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：( B )A.自动保存文件B.Autocad主应用程序文件C.菜单文件D.样板图形文件26.用缩放命令“scale”缩放对象时：( D )A.必须指定缩放倍数B.可以不指定缩放基点C.必须使用参考方式D.可以在三维空间缩放对象0的直线，这种情况可能造成的原因是( B ) .A.坐标数据输入的优先级设置为“键盘输入”B.坐标数据输入的优先级设置为“对象捕捉”C.坐标数据输入的优先级设置为“键盘输入，脚本例外”D.“Windows标准加速键”被关闭29.在Autocad中默认存在的命名图层过滤器不包括：( C )A.显示所有图层B.显示所有使用图层C.显示所有打印图层D.显示所有依赖于外部参照的图层30.为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：( A )A.命名视图B.图层和线型C.文字样式D.标注样式31．要从键盘上输入命令，只须在命令行中输入下列（C ）形式的命令名.A．用小写字母 B．用大写字母C．或A或B或两者相结合D．不能通过键盘输入命令32．下述方法中不能够创建圆的是（C ）A．2P B．3P C．4P D．圆心.半径33．下面关于选取对象的说法正确的是（A ）A．直接单击所要选取的对象B．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围34.不用鼠标，执行Windows XP资源管理器“编辑（E）”下拉菜单中的“复制（C）”命令的方法是( C )A) 按ALT+E，然后按ALT+C B) 按ALT+E，然后按 C C) CTrL+C D) 只按ALT+E35.在Autocad中可以给图层定义的特性不包括：( D )A.颜色B.线宽C.打印/不打印D.透明/不透明36.在Autocad中给一个对象指定颜色特性可以使用以下多种调色板，除了：( A )A.灰度颜色B.索引颜色C.真彩色D.配色系统37.在CAD命令输入方式中以下不可采用的方式有（D）A．点取命令图标B．在菜单栏点取命令C．用键盘直接输入D．利用数字键输入38.在绘制直线时，可以使用以下快捷输入方式（ B ）A．C B．L C．Pan D．E39. 在工作移动图形时，可利用以下方式实现（ C）A．利用CTrL+P键B．利用shifL+P键 C．按住鼠标中键拖动D．滚动鼠标中键移动40.应用延伸命令“extend”进行对象延伸时：( B )A.必须在二维空间中延伸B.可以在三维空间中延伸C.可以延伸封闭线框D.可以延伸文字对象41.Autocad软件不能用来进行：( A )A.文字处理B.服装设计C.电路设计D.零件设计42.Autodesk公司推出AuroCAD1.0版本的时间是：( B )A.1977B.1982C.1988D.199743.以下软件不能完成计算机辅助设计的是：( A )A.MDTB.WordC.AutocadD.UG44.画笔和Photoshop等很多软件都可以绘图，但和Autocad相比它们不能：( C )A.打印图形B.保存图形C.精确绘图和设计D.打开图形47.设置AUTOCAD图形边界的命令是( C ) .A.GRIDB.SNAP和GRIDC.LIMITSD.OPTIONS48.拉长命令“Lengrhen”修改开放曲线的长度时有很多选项，除了：( B )A.增量B.封闭C.百分数D.动态49.不能应用修剪命令“Trim”进行修剪的对象是：( A )A.圆弧B.圆C.直线D.文字50.“WinDows XP是一个多任务操作系统”指的是（ B ）A) Windows可运行多种类型各异的应用程序 B) Windows可同时运行多个应用程序C) Windows可供多个用户同时使用 D) Windows可同时管理多种资源51.在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是 ( A )A) F1 B) F2 C) F6 D) F1052.在Windows XP中，打开上次最后一个使用的文档的最直接途径是 ( A )A) 单击“开始”按钮，然后指向“文档” B) 单击“开始”按钮，然后指向“查找”C) 单击“开始”按钮，然后指向“收藏” D) 单击“开始”按钮，然后指向“程序”53. 在Windows XP 资源管理器中，选定文件后，打开文件属性对话框的操作是 ( A )A) 单击“文件”→ “属性” B) 单击“编辑”→ “属性”C) 单击“查看”→ “属性” D) 单击“工具”→ “属性”54.在WinDows98 XP中，下列关于添加硬件的叙述正确的是( C )A) 添加任何硬件均应打开“控制面板” B) 添加即插即用硬件必须打开“控制面板”C) 添加非即插即用硬件必须使用“控制面板” D) 添加任何硬件均不应使用“控制面板”55.在AUTOCAD画图状态下，只想复制选定图形的内容而不需要复制未选定的图形,则应( C )A) 直接使用粘贴按钮 B) 选择“编辑”→“选择性粘贴”操作C) 选择“编辑”→“复制”→“粘贴”操作D) 在指定位置按鼠标右键56.Windows XP中，右击C盘根目录中某文件，在弹出的快捷菜单中选择“发送到”子菜单,不能将该文件发送到( B )A) 软盘 B)打印机C)“我的文档”D)“启动”菜单中57．在CAD网络系统中，以下说法不正确的是（C ）A．设计资料可以共享 B．硬件可以共享C．电脑文件可以共享 D．可以方便管理设计进度58.Autocad中CAD标准文件后缀名为：( B )A.DwgB.DXfC.DwTD.Dws59.应用圆角命令“of fest”对一条多段进行圆角操作是：( A )A.可以一次指定不同圆角半径B.如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C.必须分别指定每个相交处D.圆角半径可以任意指定60.多次复制“Copy”对象的选项为：( B )A.mB.DC.PD.C三、判断题（每题1分，共30分）1.( √ )在默认状态下，当鼠标位于菜单或者工具栏上时，状态栏显示相应命令的提示信息.2.( × )Autocad 2000的工具栏不允许用户自定义.3.( × )Autocad 2000中不允许部分打开或部分加载图形文件.7.( × )DDEDIT命令可以修改各种类型文字的文字样式.宽度和内容等.8．( × )将机件向不平行于任何基本投射面的平面投射所得到的视图，称为斜视图.斜视图是基本视图的一部分.9．( × )在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为8，那么图中图形应画4 . 10．( √ ) 在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法. 11．( × )平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形 .12. ( √ )因为一般Autocad中的图形都是矢量化的，所以屏显图形中“小圆看似正多边形.斜线出现台阶”的现象在图形打印中是没有的.13．( × ) 剖面图常用于表达机件上的断面形状，如肋，轮辐等，剖面图也叫剖视图.14．( √ ) 正交线指的是在正交方式下绘制的直线 .15．( √ )使用编辑图形命令时如移动.阵列等可以先点命令，再选图形，也可首先选图形，再点命令.16．( √ )在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则 . 17．( × )一个平面图形在三面投影体系中的投影有可能是一个点.一条直线或一个平面 . 18．( √ ) 任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的 . 19．( √ ) 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸.定位尺寸.总体尺寸等尺寸 .20．( × ) 在局部视图和斜视图中，任何情况下都要做断裂位置的标识，视图方向的标识和视图位置的标识.21．( √ ) 因为剖切是假想的，并不是真的把机件切开并拿走一部分.因此，当一个视图取剖视后，其余视图应按完整机件画出.22．( √ ) 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图.局部放大图的画图比例由可能采用1：1 .23．( √ )较长的机件轴.型材.连杆等沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制 .24．( √ )我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号 . 25．( × )一个竖立摆放的右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧 .26．( √ ) 螺纹要素全部相同的内.外螺纹方能连接 .27．( √ ) 两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切 .28.( √ )在执行拉伸命令过程中，选择对象时必须采用交叉窗口或交叉多边形的选择方式.29.( × )Autocad不允许对平行线倒圆角.30.( × )AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面积和周长，但不能进行面积的加.减运算.31．( √ ) 为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线.数字和轮廓线相交. 32．( √ ) 在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线.33．( √ ) 波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线.34．( √ ) 将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分.35．( × ) 将一根自由长度为50mm的弹簧，拉伸到52mm，所需要的力和将这根弹簧压缩到48mm所需要的力是不一样的 .36．( √ )选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则 .不能修改 .40．( √ ) Autocad的图标菜单栏可以定制，可以删除，也可以增加 .41．( √ ) Autocad是美国AuTodesk公司的计算机制图软件 .42．( √ ) 在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作.43．( √ ) 所有的命令都可以采用键盘输入即快捷方式以提高绘图制度，快捷方式的字母可由用户自己来定义 .44.( × )WCS表示用户坐标系.45.( √ )在Autocad 2000中，可以使用[ESC]键来取消和中断命令.46.( × )打开图形界限检查，图形绘制允许超出图形界限.47.( × )在当前图形文件中，修改点的样式后，已有的点不会发生变化.48.( × )使用MTEXT命令输入文本时，每一行文字是一个独立的对象.49．( × ) 正交线指的是水平线和竖直线 .50．( × ) 当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平线成30度或60度的平行线，其倾斜的方向与其他图形的剖面线一致，由于剖切是假想的，所以在剖视图上剖切平面的转折处应该画线 .51．( × )Autocad中的倒圆角命令fiLLeT中的圆角半径不可设为零.52．( × )AUTOCAD中绘图当前点为100，100，则点的坐标输入：110，110或@10．10或@10<45表示同—个点.53．( √ )在含有尺寸标注的Autocad图形文件中，有两个层是由Autocad自动生成的，它们是0层和尺寸标注定义点层DefPoinTs.54. ( √ )用户在Autocad中设置的线型不能正常显示，通常是由于全局线型比例因子hsCAie设置不当所至，可通过改变全局线型比例因子hsCALe来调整.55．( × )使用外部块命令时，当外部块图形改变时，引用部会也会随之改变.56．( × ) 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1 .57．( √ ) CAD设计与常规设计方法相比，有利于产品的标准化.分列化.通用化 .58．( × )机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”.59．( √ ) 国家标准中.A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420. 60．( √ ) 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角 .四、简答题（每题1分，共30分）1.答出两种激活或启动块插入的命令<中文.英文均可).答：利用对话框插人(DDinsCrt）；利用插入命令插入块(insert).2.至少答出两种对象选择方式.答：答：(1)对象组方式；(2)直接拾取方式；(3)窗口拾取方式(1)对象组方式；3.Autocad中图形文件的保存方法有哪几种？对应的命令或变量分别是什么？答.Autocad中图形文件的保存方法主要有四种：（1）快速存盘：QSAVE.如果当前图形文件已命名，则以原名保存；如尚未命名，出现SAVEAS对话框.（2）换名存盘：SAVEAS.出现SAVEAS对话框，在对话框中可输入文件名称.文件类型和文件存放路径.（3）以当前名存盘：SAVE.出现SAVEAS对话框，可更改图形文件名称也可不作改变.（4）自动存盘：SAVETIME系统根据用户设定的时间间隔自动存盘.4. 说明Autocad用户界面的组成.答.Autocad用户界面主要包括以下几个部分：标题栏.下拉菜单.工具栏.绘图窗口.十字光标.坐标系图标.模型和布局选项卡.状态条.命令提示行窗口及滚动条等.5. 简述画直线的几种操作方式7.怎么修改AUTOCAD的快捷键？答.CAD2002及以下，直接修改其SUPPORT目录下的ACAD.PGP文件即可.CAD2004是在工具-自定义-编辑自定义文件-程序参数（ACAD.PGP）处.8. 如何关闭实施助手答：在实施助手的对话框内点击右键选择设置，会跳出设置对话框，在激活选项中选择"在需要时"然后确定，关闭实时助手，下次操作就不会出现实时助手了.9.能否在CAD中插入JPG格式的图片？怎么操作？答：可以插入."插入"----"光栅图象"，就可以选择JPG图象了.除此以外，还支持BMP.RLC.TIFF.TGA等常用格式.10. 在AUTOCAD中突然死机后，还能找到没保存的文件吗？答：你要把它设为自动保存，保存时间一般为十分钟左右，自动保存默认的文件为.av$看看C:\WINDOWS\TEMP下有没有，改为.DWG11.在Word文档中插入AutoCAD图形的发法。

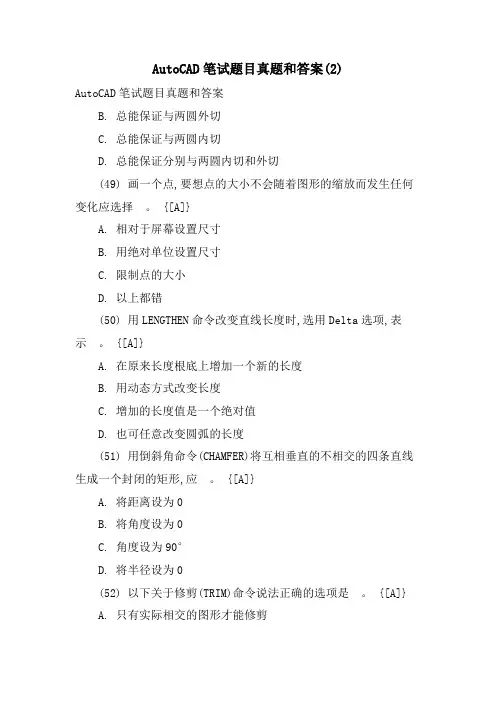

AutoCAD笔试题目真题和答案(2)AutoCAD笔试题目真题和答案B. 总能保证与两圆外切C. 总能保证与两圆内切D. 总能保证分别与两圆内切和外切(49) 画一个点,要想点的大小不会随着图形的缩放而发生任何变化应选择。

{[A]}A. 相对于屏幕设置尺寸B. 用绝对单位设置尺寸C. 限制点的大小D. 以上都错(50) 用LENGTHEN命令改变直线长度时,选用Delta选项,表示。

{[A]}A. 在原来长度根底上增加一个新的长度B. 用动态方式改变长度C. 增加的长度值是一个绝对值D. 也可任意改变圆弧的长度(51) 用倒斜角命令(CHAMFER)将互相垂直的不相交的四条直线生成一个封闭的矩形,应。

{[A]}A. 将距离设为0B. 将角度设为0C. 角度设为90°D. 将半径设为0(52) 以下关于修剪(TRIM)命令说法正确的选项是。

{[A]}A. 只有实际相交的图形才能修剪B. 不相交的的图形也可以修剪C. 多段线是不能修剪的D. 对任何一个图形无论怎样修剪,必将剩下一局部(53) 某图层的实体不能或删除,但能在屏幕上可见,能够捕捉其上的特殊点和标注尺寸,这种图层是。

{[A]}A. 锁定的B. 冻结的C. 翻开的D. 解锁的.(54) 以下不属于透明命令的有。

{[C]}A. ZOOMB. PANC. CIRCLED. GRID(55) 一组同心圆可用一个已画好的圆用命令来实现。

{[D]}A. STRETCHB. MOVEC. EXTENDD. OFFSET(56) 保存一个未命名的图形文件用命令。

{[B]}A. 文件/保存B. 文件/另存为C. 文件/翻开D. 文件/快速保。

(57) 没有几何对象被选中时,图形区域中的快捷菜单提供了。

{[A]}A. CAD根本的命令B. 窗口命令C. A和BD. 弹出捕捉对话框(58) 在AutoCAD中,线型的默认设置是。

{[A]}A. 随层B. 随块C. ContinuousD. A和C(59) 能控制鼠标只能画正交的直线。

cad期末笔试题及答案第一部分：选择题1. 在CAD中，以下哪个工具用于创建二维图形？A. 线段工具B. 体积工具C. 尺寸工具D. 剪切工具答案：A. 线段工具2. 在CAD中，以下哪个工具用于旋转图形？A. 平移工具B. 缩放工具C. 旋转工具D. 极坐标工具答案：C. 旋转工具3. 在CAD中，以下哪个工具用于创建曲线？A. 椭圆工具B. 折线工具C. 弧线工具D. 多边形工具答案：C. 弧线工具4. 在CAD中，以下哪个工具用于创建3D模型？A. 移动工具B. 旋转工具C. 拉伸工具D. 镜像工具答案：C. 拉伸工具5. 在CAD中，以下哪个命令用于删除图形？A. 删除命令B. 移动命令C. 剪切命令D. 缩放命令答案：A. 删除命令第二部分：填空题1. 在CAD中，用于测量两点之间距离的命令是_________。

2. 在CAD中，用于创建圆形的命令是_________。

答案：圆3. 在CAD中，用于创建复杂多边形的命令是_________。

答案：多边形4. 在CAD中，用于将图形按照一定比例缩放的命令是_________。

答案：缩放5. 在CAD中，用于创建连续直线的命令是_________。

答案：多段线第三部分：绘图题请根据下面的要求，在CAD中绘制一个矩形。

要求：- 矩形的长边长度为8个单位；- 矩形的短边长度为4个单位；- 矩形的一条边平行于x轴；- 矩形的中心点位于坐标原点（0,0）处。

提示：使用CAD中的矩形工具或线段工具来绘制矩形。

根据上述要求，先绘制一条边，然后通过平移或复制命令来绘制其他边。

第四部分：应用题假设你是一名CAD设计师，你接到一个任务，需要设计一个简单的房屋平面图。

请根据以下要求完成设计：要求：- 房屋平面图应包括卧室、客厅、厨房和卫生间四个房间；- 卧室和客厅的面积应相等，均为20平方米；- 厨房的面积为15平方米；- 卫生间的面积为5平方米；- 所有房间的尺寸比例应保持一致，可以自行决定具体尺寸。

《AutoCAD制图》试题（参考答案）考试时间：90分钟班级学号姓名一、选择题（2×20=40分，将答案填入题前答题框内）1、AUTOCAD最初是哪个国家开发的（A）A、美国B、加拿大C、中国D、法国2．移动命令的简称是（A）A．M B．GO C．MM D．YM3、在绘制直线时，可以使用以下快捷输入方式（B）A．c B．L C．pan D．E4．在CAD中表示相对一点水平距离为5mm的相对坐标输入格式为（B）A．B，0 B．@5，0 C．@5，5 D．@0，55．有一实物的某个尺寸为10，绘图是采用的比例为2：1。

标注是应标注（B）A．5 B．10 C．2 D．5mm6、绘制圆通常有几种方式（D）A、3B、4C、5D、67、用对象捕捉OSNAP方式捕捉圆周或圆弧上的切线点用（C）捕捉方式A、圆心CENTERB、中点MIKPOINTC、切点TANGENTD、QUADRANT8、在“图层管理器”对话框中，进行层操作时，以下（D）是准确的。

A、已冻结的层可以重置为当前层B、除实线外经装载的线型才能被设置为某层的线型C、被锁定的层上的图形实体既可被编辑，也可以改变其线型、颜色。

D、新置层的层名中可以使用空格字符9、样条曲线不能用下面的（D）命令进行编辑A、删除B、移动C、修剪D、分解10、AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是（A）A、模型空间和图纸空间B、模型空间和绘图空间C、图纸空间和绘图空间D、打印空间和图纸空间11、选中夹点的默认颜色是（B）A、黄色B、红色C、绿色D、蓝色12、CAD当中的图形文件是下列哪一种（A）A、矢量图B、位图C、点阵图D、矢量图或位图13、AUTOCAD软件的设计特点是（D）A、参数化强B、可视化强C、界面友好D、精确14、绘制多段线的命令是（B）A、LINEB、PLINEC、XLINED、MLINE15、AUTOCAD的层不可以改名的是（C）A、1图层B、第二图层C、0层D、任意层16、在AutoCAD系统中，每一个图形实体都有的图形属性是（C）A.层，线型B.层，颜色C.层，颜色，线型D.层，字型，颜色17、在CAD中为一条直线制作平行线用什么命令（C）A.移动B.镜像C.偏移D.旋转18、一个完整的尺寸由几部分组成（D）A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头19、在画多段线时，可以用哪一个选项来改变线宽（A）A.宽度B.方向C.半径D.长度20、下面的各选项都可以绘制圆弧，除了哪一项不行（B）A.起点、圆心、终点B.起点、圆心、方向C.圆心、起点、长度D.起点、终点、半径二、判断题（2×10=20分，将答案填入答题框内，正确的划“√”，错误的划“×”）1、可以在AUTOCAD中将坐标轴不显示。

(完整版)CAD考试题库及答案一、选择题（每题2分，共40分）1. CAD的全称是：A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？A. lineB. circleC. polygonD. arc答案：A3. 以下哪个命令用于在AutoCAD中绘制圆？A. lineB. circleC. polygon答案：B4. 在AutoCAD中，以下哪个命令用于绘制矩形？A. lineB. circleC. rectangleD. polygon答案：C5. 以下哪个命令用于在AutoCAD中缩放视图？A. zoomB. panC. rotateD. mirror答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形？A. trimB. extendC. filletD. chamfer7. 以下哪个命令用于在AutoCAD中创建文字？A. textB. mtextC. dimensionD. leader答案：B8. 在AutoCAD中，以下哪个命令用于标注尺寸？A. textB. mtextC. dimensionD. leader答案：C9. 以下哪个命令用于在AutoCAD中创建图层？A. layerB. colorC. lineD. circle答案：A10. 在AutoCAD中，以下哪个命令用于保存图形？A. saveB. saveasC. openD. close答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。

答案：Ctrl12. 在AutoCAD中，通过________视图可以预览打印效果。

答案：打印预览13. 在AutoCAD中，________命令用于绘制多边形。

答案：polygon14. 在AutoCAD中，________命令用于将图形对象镜像。

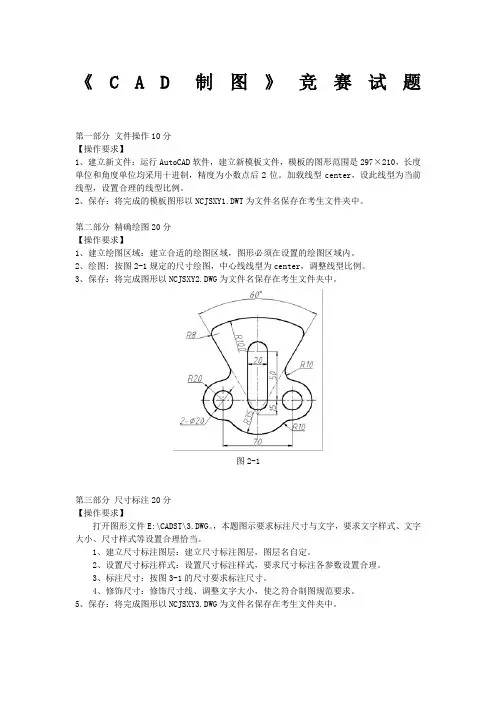

《C A D制图》竞赛试题第一部分文件操作10分【操作要求】1、建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是297×210，长度单位和角度单位均采用十进制，精度为小数点后2位。

加载线型center，设此线型为当前线型，设置合理的线型比例。

2、保存：将完成的模板图形以NCJSXY1.DWT为文件名保存在考生文件夹中。

第二部分精确绘图20分【操作要求】1、建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区域内。

2、绘图: 按图2-1规定的尺寸绘图，中心线线型为center，调整线型比例。

3、保存：将完成图形以NCJSXY2.DWG为文件名保存在考生文件夹中。

图2-1第三部分尺寸标注20分【操作要求】打开图形文件E:\CADST\3.DWG。

，本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。

1、建立尺寸标注图层：建立尺寸标注图层，图层名自定。

2、设置尺寸标注样式：设置尺寸标注样式，要求尺寸标注各参数设置合理。

3、标注尺寸：按图3-1的尺寸要求标注尺寸。

4、修饰尺寸：修饰尺寸线、调整文字大小，使之符合制图规范要求。

5、保存：将完成图形以NCJSXY3.DWG为文件名保存在考生文件夹中。

图3-1第四部分综合绘图50分【操作要求】1、建立新图形文件，绘图区域为297×210。

2、建立必要的图层，并设置适当的线型、线宽。

3、绘图: 按图4-1规定的尺寸绘制两视图。

4、按图示标注全部尺寸。

5、按图示标注表面粗糙度。

6、按图示标注形位公差。

7、按图示书写技术要求。

8、按图4-2所示绘制标题栏。

9、填写标题栏。

10、保存：将完成图形以NCJSXY4.DWG为文件名保存在考生文件夹中。

图4-1图4-2。

cad考试试题及答案一、选择题1. 在CAD软件中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON2. 为了在CAD图纸中创建一个圆，你应该使用哪个工具？A. CIRCLEB. ELLIPSEC. SPLINED. HATCH3. 在CAD中，如何快速缩放视图以适应整个绘图区域？A. ZOOM EXTENTSB. ZOOM ALLC. PAND. ZOOM WINDOW4. 若要在CAD中复制一个对象并沿指定方向移动一定距离，应该使用哪个命令？A. COPYB. ARRAYC. OFFSETD. MIRROR5. 在CAD软件中，如何将多个对象组合成一个单一的复合对象？A. GROUPB. BLOCKC. LAYERD. XREF二、填空题1. 在CAD中，___________命令允许用户精确控制对象的位置和大小。

2. 若要改变CAD图纸中对象的线型，需要修改对象的___________属性。

3. 在CAD软件中，可以通过___________功能来添加文本注释。

4. 为了确保CAD图纸的打印输出质量，应该使用___________命令来检查并调整图纸的布局。

5. 当需要在CAD图纸中插入外部图像或数据时，可以使用___________功能。

三、简答题1. 请简述如何在CAD软件中创建和编辑多段线。

2. 描述如何使用CAD软件进行尺寸标注，并说明至少两种常用的尺寸标注类型。

3. 阐述在CAD中使用图层管理功能的好处，并举例说明如何为不同类型对象分配不同的图层。

4. 说明在CAD绘图过程中，如何有效地使用块和外部参照来提高工作效率。

5. 讨论CAD软件在工程设计和建筑行业中的重要性及其应用。

四、综合题1. 给定一个CAD绘图任务，要求绘制一个包含直线、圆形、多边形和文字注释的简单机械零件图。

请列出详细的绘图步骤和注意事项。

2. 假设你需要为一个建筑项目创建一套CAD图纸，包括平面图、立面图和剖面图。

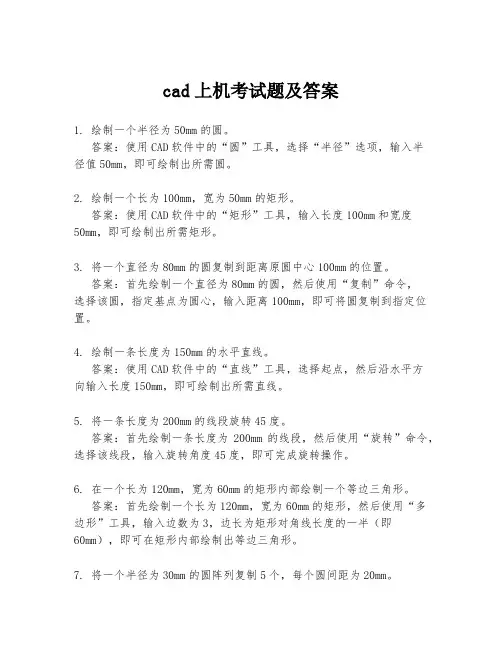

cad上机考试题及答案1. 绘制一个半径为50mm的圆。

答案：使用CAD软件中的“圆”工具，选择“半径”选项，输入半径值50mm，即可绘制出所需圆。

2. 绘制一个长为100mm，宽为50mm的矩形。

答案：使用CAD软件中的“矩形”工具，输入长度100mm和宽度50mm，即可绘制出所需矩形。

3. 将一个直径为80mm的圆复制到距离原圆中心100mm的位置。

答案：首先绘制一个直径为80mm的圆，然后使用“复制”命令，选择该圆，指定基点为圆心，输入距离100mm，即可将圆复制到指定位置。

4. 绘制一条长度为150mm的水平直线。

答案：使用CAD软件中的“直线”工具，选择起点，然后沿水平方向输入长度150mm，即可绘制出所需直线。

5. 将一条长度为200mm的线段旋转45度。

答案：首先绘制一条长度为200mm的线段，然后使用“旋转”命令，选择该线段，输入旋转角度45度，即可完成旋转操作。

6. 在一个长为120mm，宽为60mm的矩形内部绘制一个等边三角形。

答案：首先绘制一个长为120mm，宽为60mm的矩形，然后使用“多边形”工具，输入边数为3，边长为矩形对角线长度的一半（即60mm），即可在矩形内部绘制出等边三角形。

7. 将一个半径为30mm的圆阵列复制5个，每个圆间距为20mm。

答案：首先绘制一个半径为30mm的圆，然后使用“阵列”命令，选择该圆，设置阵列方式为“环形”，数量为5，间距为20mm，即可完成圆的阵列复制。

8. 绘制一个长为80mm，宽为40mm的矩形，并将其拉伸成高度为50mm 的长方体。

答案：首先绘制一个长为80mm，宽为40mm的矩形，然后使用“拉伸”命令，选择该矩形，输入拉伸高度50mm，即可将矩形拉伸成长方体。

9. 将一个长为120mm，宽为80mm的矩形沿着其长边镜像复制。

答案：首先绘制一个长为120mm，宽为80mm的矩形，然后使用“镜像”命令，选择该矩形，指定镜像线为其长边，即可完成镜像复制操作。

---------------------------------------------密------------------------封------------------------线---------------------------------------------------------------本试题满分100分，考试时间120分钟第一单元文件操作1. 启动CAD软件的操作是（）CAD软件图标；A. 左键单击B. 左键双击C. 右键单击D.右键单击2. AutoCAD2004软件的标题栏所处位置是屏幕上方第（）行。

A. 第1行B. 第2行C. 第3行D.第4行3. AutoCAD2004软件的对象特性工具栏含义是相对（）而言的。

A.图形实体B.软件系统C. 作图状态D.硬件系统4.下拉菜单包含了CAD系统（）命令。

A. 90% B. 大部分C. 100% D.全部5. 启动AutoCAD2004后，出现创建新图形对话框，其中第2个按钮是（）含义。

A. 打开图形B. 开始新图形C. 使用模板图D.跟着向导走6.浮动工具条位于CAD软件系统（）位置。

A. 下拉菜单区B. 状态行C. 标题行D.作图区7.坐标系图符不仅说明了（）。

A. 坐标点B. 旋转方向C.坐标点和旋转方向D. 什么也没说明8.作图区的光标是由（）组成的？A. 十字线B. 拾取框C. 十字线和拾取框D.箭头9.命令输入及提示区系统默认是占（）行。

A. 5 B. 6 C. 4 D.310.作图与文本窗口切换用（）功能键。

A. F1 B. F2 C. F3 D.F411.状态行说明（）A. 系统状态B. 作图状态C. 栅格显示D.正交绘图12.AutoCAD系统的在线帮助是（）功能键。

A. F4 B. F3 C. F2 D.F113.一次启动CAD软件并在多个图形窗口工作是在下拉菜单的（）位置切换。

A. 文件B. 绘图C. 窗口D.帮助14.经常使用（）方法输入命令？A. 下拉菜单B. 工具条C. 键盘D.工具条和键盘15.L、A、C回车绘制的是（）图形实体。

CAD笔试考试题目计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。

下面我给大家分享CAD笔试考试题目的内容，希望能够帮助大家，欢迎阅读!CAD笔试考试题目1、viewres的作用:______显示图形精度_________________________________。

2、Ctrl+Z用于:_____放弃操作________,画直线时取消一小步可输入______,右任何的操作过程中，想终止的话，可以按_____键。

3、平面绘图时，我们可以通过相对直角坐标和相对极坐标来控制线段的起始点，格式分别为_______和_________。

4、控制打开文件时是否以对话框的形式显示的系统变量是:_______________。

5、自动存盘时间确定的系统变量是:___________，以_______为时间单位。

6、控制填充是否能显示的系统变量是:_________________。

7、AutoCAD文件扩展名为___________，模板文件扩展名为______________。

8、A4图纸的大小是:________________A3图纸的大小是:_________________。

9、在文字的输入时，以下符号怎样输入：Φ_________±_________°_________10、1英寸=_________毫米,1英尺=__________厘米。

11、开式的多段线分解(炸开)后，可以通过输入________进行连接为一整体。

12、线型长短可以通过调节’对象特性’中的_____________进行控制。

13、面积查询时，A为___________S为_______________。

14、在阵列操作过程中,R为_____________，P为_______________。

15、在标注时，尺寸公差标注的公式为___________________________________。

AutoCAD笔试题目真题和答案导读：这套题目量很大，初看时吓了小编一跳，不过细眼看时才发现，原来笔试题目中的选择题占了很大一部分，这就还好啦。

以下是由小编为您整理推荐的AutoCAD 笔试题目真题和答案，欢迎参考阅读。

单项选择题(1)CAD标准文件的后缀名为：(A)A.dwgB.dxfC.dwtD.Dws(2)保存文件的快捷键是：(B)A.Ctrl+CB.Ctrl+SC.Ctrl+BD.Ctrl+E(3)在绘制直线时，第一点坐标为100, 8 0，第二点坐标为30, 45，则绘制的直线长度为(A)A、30B、45C、D、8 0(4)哪个命令设置中望CAD图形边界(C)A、GRIDB、SNAP 和GRIDC、LIMITSD、OPTIONS(5)以下说法正确的有(C)A、逆时针角度为正值B、顺时针角度为负值C、角度的正负要依据设置D、以上都不对(6)用旋转命令“ro tate ”旋转对象时：(B)A.必须指定旋转角度B.必须指定旋转基点C.必须使用参考方式D.可以在三位一体空间缩放对象(7)不能应用修剪命令“trim ”进行修剪的对象是：(D) A.圆弧B•圆C.直线D.文字(8)移动圆对象，使其圆心移动到直线中点，需要应用:A.正交B.捕捉C.栅格D.对象捕捉(9 )在文字标注时，______ 控制数字小数位的设置？(A)A.在“标注样式”的“精度”选项B.UNITS 命令C.在“标注样式”的“测量比例”选项D.编辑标注文字(10)编辑文本的命令为(C)A.Te xtB.MtextC.Dd editD.Edi t(11)提供水平或者垂直方向上的长度尺寸标注是：(B)A.直径标注B.线性标注C.基线标注D.连续标注(12)调出块属性编辑对话框的命令是：(A)A.blockB.b editC.batm a nD.refedi t(13)CAD的坐标体系，包括世界坐标系和(D)坐标系A.绝对B.平面C.相对D.用户(14)将绘制的图形保存为样板文件的文件名为(C)A氺• d wgB*. dxfC 氺.dw tD*. dw f(15)要表示离现在10单位远，成50度角的点有(A)A、10B、10C、10, 50D、50(16)用“格式刷”复制源对象的厚度，其目标对象不可以为：()A A属性B三维多段线C面域D文字(17)在文本的字符代码输入中，表示“ + ”的代码是() D A%%AB%PC0/0*PD%%P(18)将绘制的图形保存为样板文件的文件名为()CA*, d wgB*. dxfC*. dwtD*. dwf(19)哪个图层名不会被改名或被删除？()CAST ANDANDBDEFA ULTCODUNNA M ED(20)以下说法正确的有()C A顺时针角度为负值B逆时针角度为正值C角度的正负要依据设置D以上都不对(21)既刷新视图，又重新计算图形数据库命令的是：0BABLI PMODEBRE GEN CREDRAW DRED RAWALL(22 )应用对象追踪时，除了按下对象追踪按键外，还需要按下状态条上的哪个按键?C A捕捉B正交C对象捕捉D极轴(2 3)在CAD中在用Li ne命令绘制封闭图形时，最后一直线可敲____ A______ 字母后回车而自动封闭。

cad制图考试题库及参考答案1. 单选题：CAD软件中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A2. 判断题：在CAD中，使用“TRIM”命令可以删除对象的一部分。

答案：正确3. 多选题：以下哪些工具可以用来创建圆？A. CIRCLEB. ELLIPSEC. RECTANGLED. POLYGON答案：A, B4. 填空题：在CAD中，使用“____”命令可以测量两点之间的距离。

答案：DIST5. 简答题：请简述在CAD中如何创建一个矩形。

答案：在CAD中创建矩形，可以使用RECTANGLE命令，然后根据提示输入矩形的起点和终点坐标，或者指定矩形的宽度和高度。

6. 计算题：给定一个矩形，其长为100单位，宽为50单位，使用CAD 软件计算其面积。

答案：矩形面积 = 长× 宽= 100 × 50 = 5000平方单位7. 操作题：请在CAD中绘制一个直径为80单位的圆，并将其放置在坐标(100,100)的位置。

答案：使用CIRCLE命令，输入直径D=80，然后输入圆心坐标(100,100)。

8. 单选题：在CAD中，哪个命令用于创建多段线？A. POLYLINEB. POLYGONC. SPLINED. ELLIPSE答案：A9. 判断题：在CAD中，使用“COPY”命令可以复制对象，但不可以指定复制的数量。

答案：错误10. 多选题：以下哪些命令可以用于修改对象？A. MOVEB. ROTATEC. SCALED. OFFSET答案：A, B, C, D11. 填空题：在CAD中，使用“____”命令可以创建一个与现有对象平行的复制品。

答案：OFFSET12. 简答题：请简述在CAD中如何使用“ARRAY”命令创建对象的阵列。

答案：在CAD中使用ARRAY命令创建对象的阵列，首先选择要阵列的对象，然后根据提示选择阵列类型（矩形或环形），输入行数和列数，以及相应的间距和角度，完成阵列的创建。

cad考试题库及参考答案解析CAD考试题库及参考答案解析1. 题目一：图层管理- 问题：在CAD中，如何创建一个新的图层并为其设置不同的颜色和线型？- 参考答案：在CAD中创建新图层的步骤如下：1. 打开图层属性管理器。

2. 点击新建图层按钮，输入图层名称。

3. 选择颜色选项卡，选择所需的颜色。

4. 选择线型选项卡，选择所需的线型。

5. 点击确定，完成新图层的创建。

2. 题目二：尺寸标注- 问题：在CAD中进行尺寸标注时，如何修改标注的样式？- 参考答案：修改尺寸标注样式的步骤如下：1. 选择需要修改的尺寸标注。

2. 右键点击选择“属性”或使用命令“PROPERTIES”打开属性面板。

3. 在属性面板中找到“标注样式”选项。

4. 点击“标注样式”旁边的小箭头，打开标注样式管理器。

5. 在标注样式管理器中，可以修改或创建新的标注样式。

3. 题目三：块的使用- 问题：在CAD中如何创建和插入一个块？- 参考答案：创建和插入块的步骤如下：1. 选择要创建为块的对象。

2. 使用命令“BLOCK”或点击工具栏上的“创建块”按钮。

3. 在弹出的对话框中输入块的名称和基点。

4. 点击“确定”，完成块的创建。

5. 要插入块，使用命令“INSERT”或点击工具栏上的“插入块”按钮。

6. 在弹出的对话框中选择刚才创建的块，设置插入点和比例，点击“确定”。

4. 题目四：三维建模- 问题：在CAD中进行三维建模时，如何创建一个简单的长方体？- 参考答案：创建三维长方体的步骤如下：1. 切换到三维建模工作空间。

2. 使用命令“BOX”或点击工具栏上的“长方体”按钮。

3. 在命令行中输入长方体的三个维度：长度、宽度和高度。

4. 指定长方体的一个角点作为起点。

5. 根据提示完成长方体的绘制。

5. 题目五：图形编辑- 问题：在CAD中如何使用修剪命令来编辑图形？- 参考答案：使用修剪命令编辑图形的步骤如下：1. 选择需要修剪的对象。

大学cad考试制图试题及答案一、选择题（每题2分，共40分）1. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 以下哪个选项不是CAD中图层属性的设置？A. 颜色B. 线型C. 线宽D. 透明度答案：D3. 在CAD中，如何快速选择所有同一类型的图元？A. 使用“快速选择”工具B. 使用“过滤”工具C. 使用“选择”工具D. 使用“查找”工具答案：A4. 在CAD中，如何将一个对象复制到另一个位置？A. 使用“复制”命令B. 使用“移动”命令C. 使用“镜像”命令D. 使用“偏移”命令答案：A5. 在CAD中，如何绘制一个圆形？A. 使用“CIRCLE”命令B. 使用“ARC”命令C. 使用“POLYLINE”命令D. 使用“RECTANGLE”命令答案：A6. 在CAD中，如何将多个对象组合成一个块？A. 使用“GROUP”命令B. 使用“BLOCK”命令C. 使用“WBLOCK”命令D. 使用“MINSERT”命令答案：B7. 在CAD中，如何设置绘图单位？A. 使用“UNITS”命令B. 使用“SCALE”命令C. 使用“LIMITS”命令D. 使用“ZOOM”命令答案：A8. 在CAD中，如何测量两点之间的距离？A. 使用“DISTANCE”命令B. 使用“MEASUREMENT”命令C. 使用“DIMENSION”命令D. 使用“LENGTHEN”命令答案：A9. 在CAD中，如何创建一个多段线？A. 使用“LINE”命令B. 使用“POLYLINE”命令C. 使用“SPLLINE”命令D. 使用“ARC”命令答案：B10. 在CAD中，如何将一个对象旋转到特定角度？A. 使用“ROTATE”命令B. 使用“SCALE”命令C. 使用“MIRROR”命令D. 使用“ARRAY”命令答案：A二、填空题（每题3分，共30分）1. 在CAD中，使用____命令可以创建一个矩形。

cad制图考试题一、设计题（60分）设计要求：根据给定的图纸和说明，在CAD软件上完成以下图形的绘制。

1. 绘制一张带有尺寸标注的平面图（30分）给定图纸包含以下要素：- 一个长方形，长为60mm，宽为40mm；- 一个圆形，直径为30mm；- 一个三角形，底边长为50mm，高为30mm。

要求：a) 使用CAD软件绘制该平面图；b) 绘制尺寸标注，确保图形尺寸的准确性；c) 使用合适的图层管理和颜色设置进行图形绘制；d) 标出图形的名称和基本尺寸。

2. 绘制一张立体图（30分）给定图纸包含以下要素：- 一个正方体，边长为50mm；- 一个圆柱体，底面直径为30mm，高度为100mm。

要求：a) 使用CAD软件绘制该立体图；b) 使用适当的视角展示图形；c) 绘制图形的主要轮廓线并进行填充；d) 使用合适的图层管理和颜色设置进行图形绘制；e) 标出图形的名称和基本尺寸。

二、分析题（40分）1. 简答题（20分）a) 请简要说明CAD的基本原理和应用领域。

b) CAD软件中的坐标系分为哪几种类型？请简要描述各种类型坐标系的特点和应用场景。

2. 计算题（20分）某建筑设计师使用CAD绘图软件绘制了一幢建筑的平面图，其中一条墙的实际长度为18米。

他在绘图时使用了比例尺1:100。

请回答以下问题：a) 在CAD软件中绘制该墙时，应设置多长的线段长度？b) 如果将该墙的绘图比例改为1:50，应设置多长的线段长度？三、应用题（40分）某工程师使用CAD软件进行工程图纸的绘制，他需要绘制一组装配图，包括以下要素：- 一个轴；- 两个齿轮，它们与轴相连接。

要求：a) 使用CAD软件绘制装配图；b) 使用合适的图层管理和颜色设置进行图形绘制；c) 绘制图图形的主要轮廓线并进行填充；d) 标出图形的名称和基本尺寸；e) 使用正确的位号和标注来表示装配关系。

四、简答题（20分）请简要说明CAD软件中常用的图层管理功能，并说明该功能在绘图过程中的作用。

cad画图考试题库及参考答案一、选择题1. CAD软件中，用于绘制直线的命令是（）。

A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在CAD中，如何快速选择多个对象？（）A. 使用鼠标右键拖动B. 使用鼠标左键拖动C. 使用鼠标中键拖动D. 使用鼠标左键单击答案：B3. CAD中，哪个命令用于创建圆？（）A. CIRCLEB. ELLIPSEC. RECTANGLED. POLYLINE答案：A二、填空题1. 在CAD中，要将一个对象复制到另一个位置，可以使用________命令。

答案：COPY2. 若要在CAD中创建一个矩形，可以使用________命令。

答案：RECTANGLE3. 要将CAD图纸中的一个图层隐藏，可以使用________命令。

答案：LAYER三、简答题1. 描述如何在CAD中创建一个直径为100mm的圆，并将其颜色设置为红色。

答案：首先使用CIRCLE命令创建一个圆，然后输入直径值100mm。

接着使用COLOR命令将圆的颜色设置为红色。

2. 解释CAD中的“图层”功能，并说明如何为一个对象分配图层。

答案：图层是CAD中用于组织和管理图形对象的工具，可以控制对象的显示、打印和属性。

要为一个对象分配图层，可以使用LAYER命令创建新图层或选择现有图层，然后使用LAYMERGE命令将对象移动到指定图层。

四、绘图题1. 请绘制一个长为200mm，宽为150mm的矩形，并在矩形内部绘制两条对角线。

答案：使用RECTANGLE命令绘制矩形，然后使用LINE命令绘制两条对角线。

2. 创建一个半径为50mm的圆，并在圆的边缘绘制四个等距的点。

答案：使用CIRCLE命令创建圆，然后使用POLARARRAY命令在圆的边缘等距放置四个点。

以上为CAD画图考试题库及参考答案的正文内容。

cad制图步骤笔试考试试题CAD(Computer Aided Drafting)诞生于60年代，是美国麻省理工大学提出了交互式图形学的研究计划，下面就由店铺为大家介绍一下cad制图步骤笔试考试试题的文章，欢迎阅读。

cad制图步骤笔试考试试题篇1判断题(共5题，每题2分，正确的为T，错误的为F，将答案填入以上表格)。

1.在AutoCAD中，用CHAMFER命令时，倒角的距离值不能为0。

2.在AutoCAD中，只有打开的图层上的实体才能在显示器上显示或在打印机上输出。

3.AutoCAD可以用任何一个dwg文件作为绘图时的样图(Prototype)。

4.在AutoCAD中，进行外部引用，插入到当前图形中的图形并非永久不变，当外部引用改变时，当前图形中的相应部分也随之改动。

5.在AutoCAD中，画直线时，在提示T o Point:下输入@45<30表示以前一点为起点，绘一条与X轴成45度，长度为30的直线段。

cad制图步骤笔试考试试题篇2选择题(共12题，每题2分，答案为1~4个多选，选多选少均为错误，将正确的答案填入以上表格)1.(单)在AutoCAD中，功能键“F1”的作用是_________。

(A)图形显示方式和文本显示方式的切换 (B)获得命令的帮助(C)将输入的命令作废 (D)说明可以输入命令别名的转换键2.(单)AutoCAD提供的部分命令可输入它的缩写，以减少输入量。

例如，LINE命令用L来代替缩写。

AutoCAD在_________文件中定义命令缩写。

(A) ACAD.CFG (B) ACAD.INI (C )ACAD.PGP (D)ACAD.AC$3.(单)在AutoCAD中,撤消或中断一命令可以用_______方法。

(A)CTRL+O键 (B) Esc键 (C) CTRL+N键 (D)CTRL+C键4.(多)在AutoCAD中，Purge可以清除______项目。

(A)未用的标注尺寸类型名 (B)未用的块名(C)未用的文件名 (D)未用的目录名5.(单)在AutoCAD中，用TRACE命令画实心等宽线，应_____。
