高阶有源带通滤波器

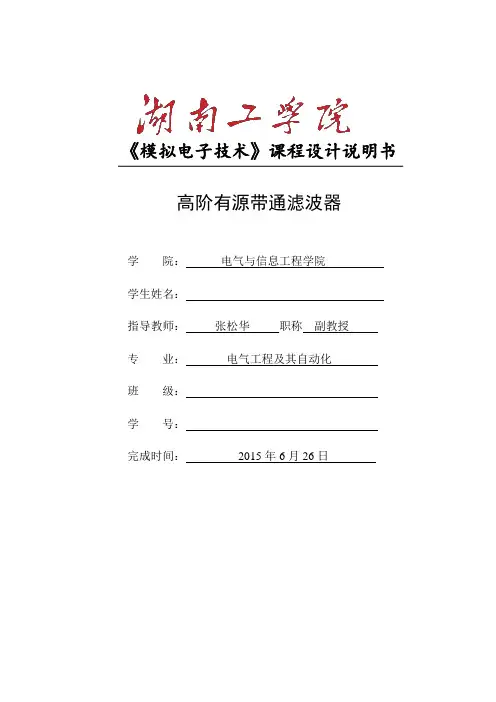

《模拟电子技术》课程设计说明书高阶有源带通滤波器学院：电气与信息工程学院学生姓名：指导教师：张松华职称副教授专业：电气工程及其自动化班级：学号：完成时间：2015年6月26日摘要滤波器在现实生活中非常重要，运用广泛，在电子工程、通讯工程、自动化控制等技术领域，经常需要用到各种各样的滤波器。
随着集成电路的迅速发展，用集成运放可以很方便地构成各种滤波器。
用集成运放实现的滤波器与其他滤波器相比有许多独特的优点。
因为不需要使用电感元件，所以免除了电感所固有的非线性特性、磁场屏蔽、损耗、体积和重量过大的缺点。
由于运算放大器的增益和输入电阻高，输出电阻低，所以能够提供一定的信号增益和缓冲作用，从而提高了滤波电路的稳定性和实用性。
论文根据对滤波器的原理设计了一个通带为400Hz、中心频率为1000Hz、增益为2-3的高阶有源带通滤波器。
在确定设计方案后，首先计算出该方案所需要的电阻、电容、运算放大器参数，并且通过Multisim软件仿真对设计方案进行可行性分析。
然后进行电路板的制作，焊接。
最后对实物进行了调试，将实际设计的滤波器与仿真结果；测试结果进行比较，分析误差产生的原因。
电路仿真和调试结果表明，设计的高阶有源带通滤波器实现了对通带范围内的信号进行放大，对通带范围外的信号进行衰减，达到了带通滤波效果。
关键词：有源；高阶带通滤波器；运算放大器；Multisim仿真目录1概述 (1)1.1滤波器的简介以及功能 (1)1.2模拟滤波器的传递函数与频率特征 (2)1.2.1模拟滤波器的传递函数 (2)1.2.2模拟滤波器的频率特征 (3)1.3滤波器的主要特性指标 (3)1.3.1特征频率 (3)1.3.2增益与损耗 (4)1.3.3阻尼系数与品质因数 (4)2方案设计 (5)2.1滤波器设计方案确定 (5)2.1.1滤波器总体设计思路 (5)2.1.2二阶低通滤波器 (6)2.1.3二阶高通滤波器 (6)2.2直流稳压电源的设计 (7)2.2.1直流稳压电源设计原理 (7)2.2.2设计电路的确定 (8)3电路元器件计算及选取 (10)3.1芯片的选取 (10)3.2低通滤波器部分 (10)3.3 高通滤波器部分 (11)3.4直流稳压电源参数选取 (12)3.4.1稳压器的选取 (12)3.4.2整流滤波电路的参数选取 (13)4仿真测试与性能分析 (15)4.1仿真原理图 (15)4.2幅频特性分析 (15)4.3仿真误差分析 (16)5 电路板制作与调试 (19)5.1PCB板的制作 (19)5.2焊接 (19)5.3调试 (19)5.4结果分析 (21)结束语 (22)参考文献 (23)致谢 (24)附录 (25)附录A 元器件清单 (25)附录B 电路原理图 (27)附录C PCB电路图 (28)附录D 实物图 (28)1概述1.1滤波器的简介以及功能滤波器是一种对信号有处理作用的器件或电路。
高阶有源带通滤波器课程设计
2013级《模拟电子技术》课程设计说明书高阶有源带通滤波器课程设计评定意见学院：电气与信息工程学院适应专业：自动化、电气工程及其自动化、通信工程、电子信息工程、设计任务内容及任务,中心频率1KHZ,通频带学院：电气与信息工程学院适应专业：自动化、电气工程及其自动化、通信工程、电子信息工程摘要滤波器在现实生活中非常重要，运用广泛，在电子工程、通讯工程、自动化控制等技术领域，经常需要用到各种各样的滤波器。
随着集成电路的迅速发展，用集成运放可以很方便地构成各种滤波器。
用集成运放实现的滤波器与其他滤波器相比，稳定性和实用性等性能指标，有了很大的提高。
滤波器在电路实验和设备检测中具有十分广泛的用途，通过对滤波器的原理以及结构的认识设计一个通带为800Hz〜1200Hz增益为2〜3倍，中心频率为1000Hz的带通滤波器。
确定设计方案，设计选用UA741芯片作为电路的放大器，计算出该方案需要的电阻、电容、运算放大器参数，再用Multisim 对电路进行仿真，观察电路的幅频特性曲线，然后用AD软件制作带通滤波器电路板，制作完成后，再对电路板进行调试，误差分析，把理论值与测试值进行对比，在误差允许的范围内，证明此次设计的滤波器是成功的。
最终得到一个满足课程设计的高阶有源带通滤波器。
关键词：有源；带通；滤波器；UA741;幅频特性曲线目录1 概述. (1)1.1带通滤波器的简介和功能 ................ 错误! 未定义书签。
1.2滤波器的传递函数与频率特性 (1)1.2.1二阶RC滤波器的传递函数 (1)1.2.2 滤波器的频率特性 (3)1.3工作原理 (4)1.3.1高阶滤波器的工作原理 (4)1.3.2直流稳压电源的工作原理 (4)1.4滤波器的主要特性指标 (4)1.4.1特征频率 (4)1.4.2增益与衰减 (4)1.4.3阻尼系数与品质因数 (5)2 滤波器设计方案....................... 错误! 未定义书签。

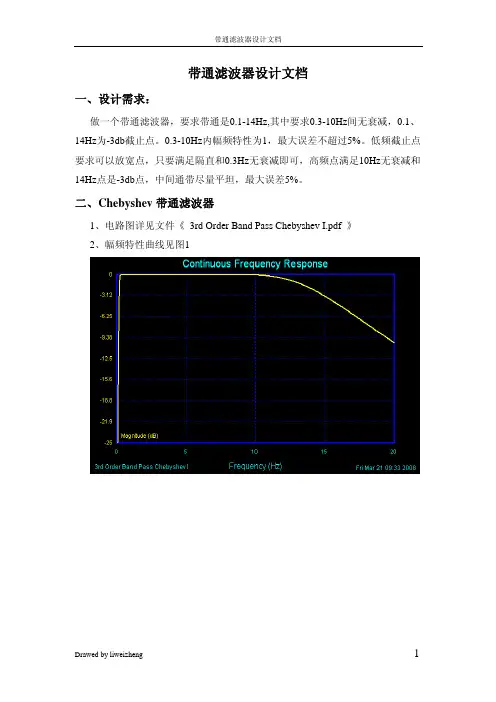

带通滤波器设计文档
带通滤波器设计文档一、设计需求：做一个带通滤波器，要求带通是0.1-14Hz,其中要求0.3-10Hz间无衰减，0.1、14Hz为-3db截止点。
0.3-10Hz内幅频特性为1，最大误差不超过5%。
低频截止点要求可以放宽点，只要满足隔直和0.3Hz无衰减即可，高频点满足10Hz无衰减和14Hz点是-3db点，中间通带尽量平坦，最大误差5%。
二、Chebyshev带通滤波器1、电路图详见文件《3rd Order Band Pass Chebyshev I.pdf 》2、幅频特性曲线见图1图1 三阶Chebyshev I滤波器幅频特性曲线说明：1）、0.3～10HZ之间满足波动幅度<5%2）、3dB带宽点落在0.19HZ和14.9HZ点3）、具有很好的隔直功能、带通特性4)、需求分析中只对幅频特性做了要求，因而放宽对相频特性的要求5）、电容、电阻值均为理想计算值，未代入实际配置值3、传输函数3、利用低通和高通级联3.1 Butterworth低通滤波器1、电路图详见文件《6th Order Low Pass Butterworth.pdf 》2、幅频特性曲线见图2图2 六阶Butterworth低通滤波器幅频特性曲线说明：1）、0.3～10HZ之间满足波动幅度<5%。
2）、3dB带宽点落在14HZ点。
3）、具有很好的低通特性4)、需求分析中只对幅频特性做了要求，因而放宽对相频特性的要求5）、电容、电阻值均为理想计算值，未代入实际配置值3、传输函数3.2 Butterworth高通滤波器1、电路图详见文件《4th Order High Pass Butterworth.pdf 》2、幅频特性曲线见图3图3 四六阶Butterworth高通滤波器幅频特性曲线说明：1）、0.3～10HZ之间满足波动幅度<5%。
2）、3dB带宽点落在0.1HZ点。
3）、具有很好的高通特性4)、需求分析中只对幅频特性做了要求，因而放宽对相频特性的要求5）、电容、电阻值均为理想计算值，未代入实际配置值3、传输函数。

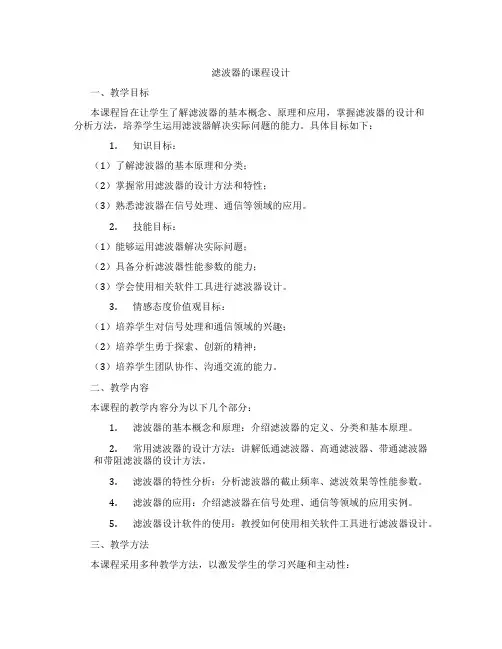

滤波器的课程设计
滤波器的课程设计一、教学目标本课程旨在让学生了解滤波器的基本概念、原理和应用，掌握滤波器的设计和分析方法，培养学生运用滤波器解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解滤波器的基本原理和分类；（2）掌握常用滤波器的设计方法和特性；（3）熟悉滤波器在信号处理、通信等领域的应用。
2.技能目标：（1）能够运用滤波器解决实际问题；（2）具备分析滤波器性能参数的能力；（3）学会使用相关软件工具进行滤波器设计。
3.情感态度价值观目标：（1）培养学生对信号处理和通信领域的兴趣；（2）培养学生勇于探索、创新的精神；（3）培养学生团队协作、沟通交流的能力。
二、教学内容本课程的教学内容分为以下几个部分：1.滤波器的基本概念和原理：介绍滤波器的定义、分类和基本原理。
2.常用滤波器的设计方法：讲解低通滤波器、高通滤波器、带通滤波器和带阻滤波器的设计方法。
3.滤波器的特性分析：分析滤波器的截止频率、滤波效果等性能参数。
4.滤波器的应用：介绍滤波器在信号处理、通信等领域的应用实例。
5.滤波器设计软件的使用：教授如何使用相关软件工具进行滤波器设计。
三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解滤波器的基本概念、原理和设计方法。
2.案例分析法：分析实际应用中的滤波器案例，让学生更好地理解滤波器的作用。
3.实验法：让学生动手设计滤波器，提高实际操作能力。
4.讨论法：分组讨论滤波器的设计和应用问题，培养学生的团队协作能力。
四、教学资源为支持本课程的教学内容和教学方法，我们将准备以下教学资源：1.教材：选用权威、实用的滤波器教材，为学生提供系统的学习资料。
2.参考书：提供相关的滤波器理论知识书籍，方便学生课后深入研究。
3.多媒体资料：制作精美的PPT课件，直观展示滤波器的设计和应用。
4.实验设备：准备滤波器设计实验所需的硬件设备，让学生亲自动手实践。
5.软件工具：提供滤波器设计软件的使用教程，方便学生进行虚拟实验。
有源滤波器报告----课设
沈阳工程学院课程设计任务书课程设计题目：有源滤波器系别班级学生姓名学号指导教师职称讲师孟祥斌助教起止日期： 2008年 12月22日起——至2009年1月2日止教研室主任李川 2008年 12月 10日设计题目：有源滤波器1设计任务：分别设计有源（低通、高通、带通、带阻）滤波器。
2设计目的：（1）能独立查阅、整理、分析有关资料；（2）能用模拟分立元件或集成电路完成设计任务；（3）掌握运算放大和滤波器电路原理。
3基本要求：(1)设计一个有源低通滤波器，要求该电路Aup=2,阻带区以10 dB/倍频程的斜率衰减；(2)设计一个有源高通滤波器，要求该电路Aup=2,阻带区以20 dB/倍频程的斜率衰减；(3)设计一个有源带通滤波器，fL=300Hz,fH=3kHz,要求该电路Aup=1,阻带区以10 dB/倍频程的斜率衰减；(4)设计一个有源带阻滤波器，fL=1kHz,fH=10kHz,要求该电路Aup=1,阻带区以20 dB/倍频程的斜率衰减；(5)以上设计均采用集成运放，并画出幅频特性曲线。
4发挥部分：能用硬件电路完成全部或部分功能。
沈阳工程学院模拟电子课程设计成绩评定表系（部）：自动控制工程系班级：电子072班学生姓名：温晓晨摘要现在有源滤波器已应用于电子各种领域中，随着科技的发展，电子的应用越来越广泛，有源滤波器已在电子世界中占有了一定的地位有源滤波器实际上是一种具有特定频率响应的放大器。
它是在运算放大器的基础上增加一些R、C 等无源元件而构成的。
通常有源滤波器分为：低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、带阻滤波器（BEF）。
由于一阶滤波器的滤波效果较差，在阻带区以20dB/十倍频程衰减，要使滤波器以更好的滤波效果40dB/十倍频程、60dB/十倍频程、80dB/十倍频程衰减，可以用二阶、三阶、四阶滤波电路。
滤波器主要用来滤除信号中无用的频率成分，例如，有一个较低频率的信号，其中包含一些较高频率成分的干扰。
有源带通滤波器设计

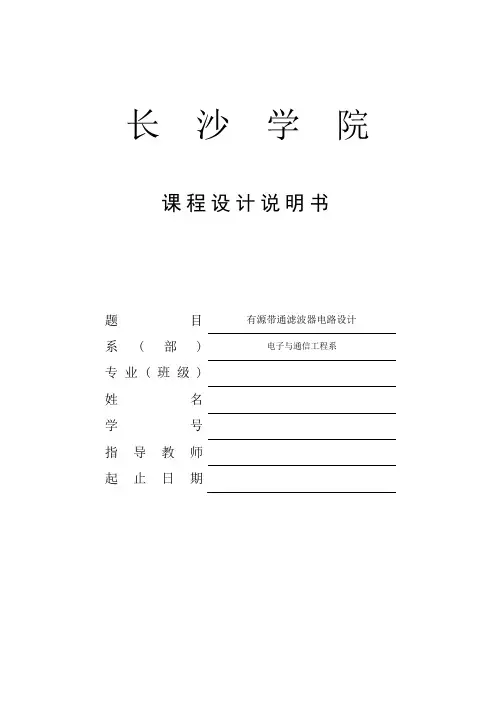

长沙学院课程设计说明书题目有源带通滤波器电路设计系(部) 电子与通信工程系专业(班级)姓名学号指导教师起止日期模拟电子技术课程设计任务书系（部）：电子与通信工程系专业：电气工程及其自动化指导教师：长沙学院课程设计鉴定表目录目录 (4)第一章设计要求 (4)1.基本要求 (5)第二章方案选择及原理分析 (6)2.1.方案选择 (6)2.2 原理分析 (8)第三章电路设计 (9)3.1实现电路 (9)3.2参数设计 (9)3.3电路仿真 (10)1.仿真步骤及结果 (10)2.结果分析 (10)第四章仿真数据及处理 (11)第五章结论 (11)参考文献 (14)关键词：示波器第一章设计要求1.基本要求1、设计一个中心频率为2100HZ,通频带为1000HZ的带通滤波器2、（1）根据技术参数设计电原理图;（2）计算并选择电路元件及参数(含电源变压器)；（3）仿真调试电路；（4）举例说明所设计的有源高通滤波器的广泛应用，简要说明电路的工作原理第二章方案选择及原理分析2.1.方案选择滤波器：滤波器在电子电路中是一种对干扰信号或是无用的信号进行滤除的一种装置，包括电抗性元件L、C构成的无源滤波器、由集成运算放大器组成的有源滤波放大器，以及三极管滤波器等。
滤波器分类:按滤波器的组成元件的不同可以分为无源滤波器和有源滤波器。
按照滤波器的频率特性不同，滤波器通常可以分为四类：低通滤波器、高通滤波器、带阻滤波器、带通滤波器。
低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。
高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。
带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。
带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。
巴特沃斯响应（最平坦响应）：巴特沃斯响应能够最大化滤波器的通带平坦度。
该响应非常平坦，非常接近DC信号，然后慢慢衰减至截止频率点为-3dB，最终逼近-20ndB/decade的衰减率，其中n为滤波器的阶数。
带通滤波器的设计共31页文档
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
带通滤波器的设计
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴

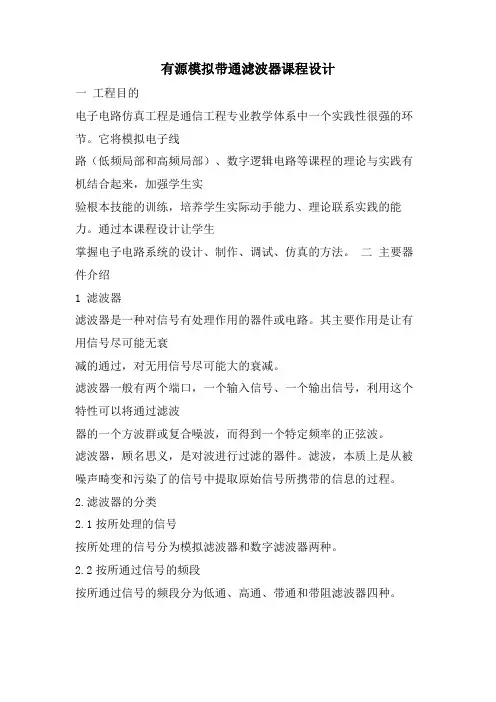

有源模拟带通滤波器课程设计
有源模拟带通滤波器课程设计一工程目的电子电路仿真工程是通信工程专业教学体系中一个实践性很强的环节。
它将模拟电子线路（低频局部和高频局部）、数字逻辑电路等课程的理论与实践有机结合起来，加强学生实验根本技能的训练，培养学生实际动手能力、理论联系实践的能力。
通过本课程设计让学生掌握电子电路系统的设计、制作、调试、仿真的方法。
二主要器件介绍1 滤波器滤波器是一种对信号有处理作用的器件或电路。
其主要作用是让有用信号尽可能无衰减的通过，对无用信号尽可能大的衰减。
滤波器一般有两个端口，一个输入信号、一个输出信号，利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。
滤波器，顾名思义，是对波进行过滤的器件。
滤波，本质上是从被噪声畸变和污染了的信号中提取原始信号所携带的信息的过程。
2.滤波器的分类2.1按所处理的信号按所处理的信号分为模拟滤波器和数字滤波器两种。
2.2按所通过信号的频段按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。
低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。
高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。
、带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。
、带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。
2.3按所采用的元器件按所采用的元器件分为无源和有源滤波器两种。
2.3.1、无源滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。
这类滤波器的优点是：电路比拟简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比拟明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比拟大，在低频域不适用。
2.3.2、有源滤波器：由无源元件(一般用R和C)和有源器件（如集成运算放大器）组成。
这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件）；缺点是：通带范围受有源器件(如1集成运算放大器）的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。
《有源滤波器设计》word版
实验10 有源滤波器设计任务书一、设计目的1. 熟悉二阶有源滤波电路幅频特性和相频特性。
2. 掌握二阶有源滤波电路的快速设计方法。
3. 掌握二阶有源滤波电路的调试及其幅频特性和相频特性的测试方法。
二、使用仪器与器材信号发生器；双线示波器；万用表；直流稳压源；实验电路板；元器件若干。
三、设计任务图中所示为无限增益多路反馈电路的一般形式,请选择适当类型无源元件Y1～Y5,以构成低通滤波器和高通滤波器1. 请设计一个二阶1dB 无限增益多路反馈切比雪夫低通滤波器，通带增益 Kp=2，截止频率fc=5kHz ，画出电路图。
2. 请设计一个二阶1dB 无限增益多路反馈切比雪夫高通滤波器，通带增益 Kp=2 截止频率fc=2kHz ，画出电路图。
● 以上工作请在实验课前完成。
写在实验报告中。
四、设计步骤1. 按设计所确定的电路参数，在实验接插板上放入器件，连接低通滤波器（注意连接可靠，正确）2． 将信号发生器的输出信号电压幅值调到1V ，接入低通滤波器的输入端，并调整信号源的频率，在低通滤波器输出端测量所对应的幅值。
（可用示波器或交流毫伏表测试，并计录输入频率值和所对应的输出幅值，测量 10～12 点。
） 3． 用示波器李沙育图形测试低通滤波器的相频特性，测量 10～12 点。
4． 进行高通滤波器的电路连接及幅频特性和相频特性测试。
测试方法同上。
五、设计报告要求与思考题1. 复习并掌握滤波器的工作原理，设计方法及应注意问题。
2. 画出所设计的低通滤波器、高通滤波器的电路图。
并注明元件参数。
3. 画出幅频特性与相频特性测试原理图，说明测试方法与步骤。
4. 以表格形式分别给出低通滤波器与高通滤波器的幅频特性与相频特性测试数据，并画出其特性曲线 。
5. 如果将低通滤波器与高通滤波器相串联，得到什么类型的滤波器，其通带与通带增益各为多少？画出其特性曲线。
也可在实验中予以观测和证实 。
6. 为构成所得类型的滤波器，对低通滤波器与高通滤波器的特性有无特定要求。

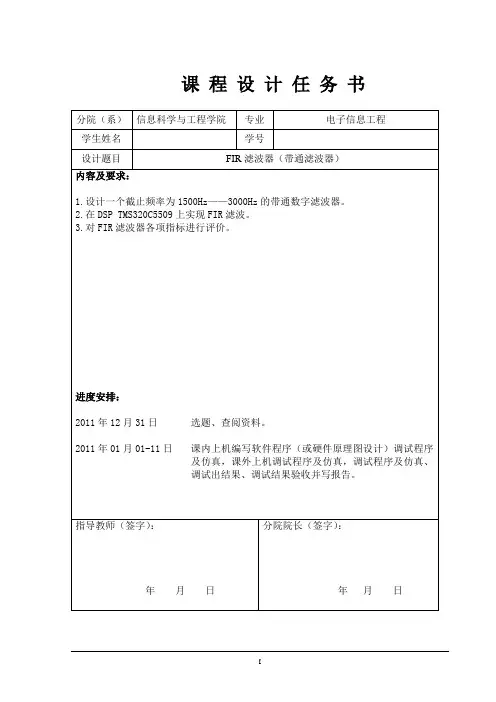

FIR滤波器(带通滤波器)课设报告
