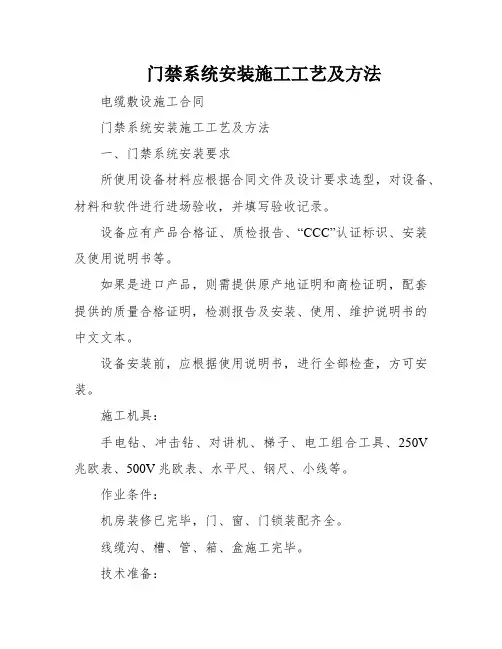

编号：门禁系统安装施工工艺
要求?所使用设备材料应根据合同文件及设计要求选型，对设备、材料和软件进行进场验收，并填写验收记录。?设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。?如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及安装、使用、维护说明书的中文文本。?设备安装前，应根据使用说明书，进行全部检查，方可安装。施工机具手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。作业条件?机房装修已完毕，门、窗、门锁装配齐全。?线缆沟、槽、管、箱、盒施工完毕。技术准备?施工图纸齐全，施工方案编制完毕并经审批。?施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行有氏对性的培训及安全、技术交底。
1
（1
3mm
2mm
理。（4）
2mm 严密。??
扁钢上，间距均匀，
?金大于1m
应设置接线盒或将导线头放在电气器具内。c.线槽采用钢管引入或引出导线时，可采用分管器或用螺母将管口固定在线槽上。d.建筑物的表面如有坡度时，线槽应随其坡度变化。e.线槽盖板安装后应平整，无翘角，出线口的位置应准确。f.在吊顶内敷设时，如果吊顶无法上人应留检修孔。g.穿过墙壁的线槽四周应留出其不意50mm空隙，并用防火材料封堵。h.金属线槽及其金属支架和引入引出的金属导管必须接地可靠。i.线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。
j.敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合现行国家标准《高层民用建筑设计防火规范》GB50045的有关防火要求。(2)吊装金属线槽安装钢结构中一般采用万能型吊具，安装前先将吊具及附件组装成整体，用卡具在钢结构上卡牢。a.线槽直线段组装时，应先做干线，再做分支线，将吊装器与线槽用蝶形夹卡固定，并逐段组装成形。b.线槽与线槽可采用内连接头或外连接头，配上平垫和弹簧垫用螺母紧固。c.转弯部位应采用立上弯头和立下弯头，安装角度应适宜。d.
出线口处应利用出线口盒进行连接，末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接。
(3)地面金属线槽安装a.根据弹线位置，固定线槽支架，将地面金属线槽放在支架上，然后进行线槽连接，并接好出线口。b.线槽与分线盒连接应正确先用分线盒、管件，连接应固定牢靠。c.地面线槽及附件全部安装后，进行系统调整，根据地面厚度调整线槽干线、分支线、分线盒接头、转弯、转角和出口等处，水平高度与地面平齐，并将盒盖盖好，封堵严实，以防污染堵塞，直至配合土建地面施工结束为止。设备箱安装1、设备箱安装位置、高度应符合设计要求，在无设计要求时，宜安装于较隐蔽或安全的地方，底边距地宜为1.4m。2、暗装设备箱体箱时，箱体框架应紧贴建筑物表面。严禁采用电焊或气焊将箱体与预埋管焊在一起。管入箱应用锁母固定。3、明装设备箱时，应找准标高，进行钻孔，埋入金属膨胀螺栓进行固定。箱体背板与墙面平齐。4、设备箱的交流电源应单独敷设，严禁与信号线或低压直流电源线穿在同一管内。
线缆敷设1、布放线缆前应对其进行绝缘测试，电线电缆线间和线对地间的绝缘电阻必须大于0.5M Ω，测试合格后方可敷设。2、布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，
、电磁锁、电控锁、
即可固定螺
（门外）图2
