常用混合料
代號化學名稱縮水率(%0)密度 (g/cm3備注ABS+PC(4-5) 1.25
PA+25%GF15 1.2
PBT+15%GF8(1.5-1.6)
PBT+20%GF(7-8)(1.5-1.6)
PBT+30%GF7 1.5-1.6
PC+20%GF 2.5(1.4-1.5)
PC+30%GF2(1.4-1.5)
PC+20%UF+10%PTFE(1.6-2)(1.5-1.6) ABS+15%PTFE(5-6) 1.14
注:以上縮水供參考,具體視情況而定,若客戶指明以指名為準.
塑料名称：PCTA 实际开模缩水率：0.003 开模产品类型：化装品 塑料名称：PETG 实际开模缩水率：0.004 开模产品类型：化装品 塑料名称：AS 实际开模缩水率：0.005 开模产品类型：化装品 欧阳光明（2021.03.07） PBT+30%GF 实际开模缩水率：0.004 保安器上下盖,支架 塑料名称：ABS 实际开模缩水率：5/1000 开模产品类型：电器外壳 塑料名称：PP 实际开模缩水率：16/1000 开模产品类型：餐具 塑料名称：POM 实际开模缩水率：16/1000 开模产品类型：胶轮 塑料名称：PC 实际开模缩水率：8/1000 开模产品类型：手机水晶壳 塑料名称：PA6 实际开模缩水率：0.020
开模产品类型：闭锁器摇臂 塑料名称：TPR 实际开模缩水率：0.015 开模产品类型：车仔轮胎 看来这里面多数是做壳子类的高温阻燃材料用得极少塑料名称：LCP 实际开模缩水率：1.5～2/％0 开模产品类型：连接器 塑料名称：PA6T 实际开模缩水率：3～5/％0 开模产品类型：连接器 塑料名称：PA9T 实际开模缩水率：3～5/％0 开模产品类型：连接器 塑料名称：PC940 实际开模缩水率：8/％0 开模产品类型：各式插头座外壳 塑料名称：NTF FR52 实际开模缩水率：3～5/％0 开模产品类型：连接器 塑料名称：pom 实际开模缩水率：0.018 开模产品类型：遥控－开关－支架＝＝ 塑料名称：POM M90-44 实际开模缩水率：0.018 开模产品类型：小齿轮 塑料名称：POM TR-20 实际开模缩水率：0.015 开模产品类型：机芯
我的各种塑料缩水率参 考表 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
各种塑料实际缩水率表(此表只作参考，应根据 工厂实际情况计算缩水。) ----------------------- 1-----------------------以下收缩率经过几年实践得来,在产品不超过300mm 平均胶厚不超过3MM 以内绝对可靠(产品尺寸有超过300mm 的要小计0.0005,产品长宽高尺寸差异太大的 要X 轴,Y 轴,Z 轴分开来计算,遇到产品平均胶位过厚,过薄(0.5 以下)及产品尺寸大都要特别注意)。 ABS(超不碎胶):5/1000 PC(防弹胶):5/1000 PC+ABS:5/1000 PMMA(亚加力):5/1000 PS(硬胶):5/1000 HIPS(不碎胶):5/1000 PP(百折胶):16/1000 PP+20%GPT：5/1000 PP+30%GPT：3/1000 POM(赛钢):20/1000 PA6(尼龙):9/1000 PA66(尼龙):16/1000 PA66+15%GPT：8/1000
PA66+30%GPT：3/1000 PA66+50%GPT：2/1000 AS(透明大力胶):5/1000 GPPS:5/1000 BDS(K-RESIN0)/K 料:7/1000 GP （硬胶）：5/1000 TPR(软胶):18/1000 PE: （软胶）20/1000 TPU(软胶) 18/1000 KVA （橡皮胶）：20/1000 CA(酸性胶)：5/1000 K 唐（KRATON）：20/1000 ACETAL(AC):20/1000 PVC(软):20/1000 PU：20/1000 PBT: 15/1000 PBT+30%GPT：3/1000 ----------------------- 2----------------------- ABS和PC塑料系列： 塑料名称：ABS 实际开模缩水率：0.005 开模产品类型：汽车配件、电器外壳、医疗器材、手机壳。
常用塑料缩水率表 ABS（丙烯腈/丁二烯/苯乙烯）共聚物 0.50% SAN(苯乙烯-丙烯腈)共聚物 0.40% PC聚碳酸酯 0.60% ABS+SAN（丙烯腈/丁二烯/苯乙烯）共聚物+ (苯乙烯-丙烯腈)共聚物 0.40% PVC 2.00% POM聚甲醛 1.70% PP聚丙烯 1.60% PMMA聚甲基丙烯酸甲酯 0.50% HDPE高密度聚乙烯(低压) 2.00% LDPE低密度聚乙烯(高压) 2.00% GPPS普通聚苯乙烯 0.50% PBT聚对苯二甲酸丁二酯 1.70% PET聚对苯二甲酸乙二酯 1.70% 尼龙6（PA6） 1.20% 尼龙66（PA66） 1.50% 尼龙1010（PA1010）
1.50% EV A（乙烯-醋酸乙烯）共聚物 2.00% 塑料的收缩率是指塑料制件在成型温度下尺寸与从模具中取出冷却至室温后尺寸之差的百 分比。它反映的是塑料制件从模具中取出冷却后尺寸缩减的程度。影响塑料收缩率的因素有：塑料品种、成型条件、模具结构等。不同的高分子材料的收缩率各不相同。其次塑料的收缩率还与塑件的形状、内部结构的复杂程度、是否有嵌件等有很大的关系。常用塑料收缩率如下： PE：1.2~1.28% PP：1.2~2.5% PVC（硬质）：0.4~0.7% PVC（软质）：1.0~5.0% PS：0.3~0.6% ABS：0.4~0.7% ABS（加玻纤）：0.2~0.4% PC：0.6~0.8% PMMA：0.3~0.7% POM：1.8~3.0% PET：1.2~2.0% PPO：0.5~0.9% PPS：1% PEEK：1.2%
一、收缩率 影响热塑性塑料成型收缩的因素如下： 塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也都比热固性塑料大。 塑件特性成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。所以壁厚、冷却慢、高密度层厚的则收缩大。另外，有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。 进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。距进料口近的或与料流方向平行的则收缩大。 成型条件模具温度高，熔融料冷却慢、密度高、收缩大，尤其对结晶料则因结晶度高，体积变化大，故收缩更大。模温分布与塑件内外冷却及密度均匀性也有关，直接影响到各部分收缩量大小及方向性。另外，保持压力及时间对收缩也影响较大，压力大、时间长的则收缩小但方向性大。注塑压力高，熔融料粘度差小，层间剪切应力小，脱模后弹性回跳大，故收缩也可适量的减小，料温高、收缩大，但方向性小。因此在成型时调整模温、压力、注塑速度及冷却时间等诸因素也可适当改变塑件收缩情况。 模具设计时根据各种塑料的收缩范围，塑件壁厚、形状，进料口形式尺寸及分布情况，按经验确定塑件各部位的收缩率，再来计算型腔尺寸。对高精度塑件及难以掌握收缩率时，一般宜用如下方法设计模具： ①对塑件外径取较小收缩率，内径取较大收缩率，以留有试模后修正的余地。 ②试模确定浇注系统形式、尺寸及成型条件。 ③要后处理的塑件经后处理确定尺寸变化情况（测量时必须在脱模后24小时以后）。 ④按实际收缩情况修正模具。 ⑤再试模并可适当地改变工艺条件略微修正收缩值以满足塑件要求。 二、流动性 a)热塑性塑料流动性大小，一般可从分子量大小、熔融指数、阿基米德螺旋线流动长度、表现粘度及流动比（流程长度/塑件壁厚）等一系列指数进行分析。分子量小，分子量分布宽，分子结构规整性差，熔融指数高、螺流动长度长、表现粘度小，流动比大的则流动性就好，对同一品名的塑料必须检查其说明书判断其流动性是否适用于注塑成型。按模具设计要求大致可将常用塑料的流动性分为三类： 流动性好PA、PE、PS、PP、CA、聚（4）甲基戍烯；
名词解释： 热固性塑料：是由加热固化的合成树脂制得的塑料； 热塑性塑料：是由可以反复加热而仍具有可塑性的合成树脂制得的塑料； 塑料注射模浇注系统：是指模具中由注射机喷嘴到型腔之间的进料通道； 注射模具主流道：是指浇注系统中从注射机喷嘴与模具接触处开始到分流道为止的塑料熔体的流动通道； 注射模具分流道：是指主流道末端与浇口之间的一段塑性熔体的流动通道； 注射机工程注射量：是指在对空注射的条件下，注射螺杆或柱塞一次最大注射行程时，注射装置所能达到的最大注射量； 凹模：是成型塑件外表面的主要零件； 型芯：成型零件内表面的零件成为凸模或型芯； 注射模动（定）模座板：与注射机的动（定）模相连接的模具底板，其一侧连接有定模板，另一侧连接有浇口的定位圈，在注射成型过程中起着传递合模力的作用； 塑料的相容性：是指两种或两种以上不同品种的塑料在熔融状态下不产生相互分离现象的能力； 塑料增塑剂：添加到塑料中能使塑料的塑性增加的物质； 分型面：为动模和定模的分界面，是取出塑件或浇注系统凝料的面； 粘流温度：加热时聚合物从高弹态转变为粘流态的临界温度； 保压时间：注塑成型或压缩模塑时物料充满型腔后在一定压力下保持的时间； 开模行程：是指从模具中取出塑件所需要的最小开合距离； 热流道：亦称为无流道，是注射模浇注系统的重要方向，分为绝热流道和加热流道； 脱模斜度：为了便于脱模，防止塑件表面在脱模时划伤、擦毛等，在设计时应考虑与脱模方向平行的塑件内外表面应具有一定的斜度； 浇口：是连接分流道与型腔的熔体通道； 模具加热后效应：电热元件附件温度比模具型腔的温度高得多，即使电热元件断电，其周围集聚的大量热仍继续传到型腔，使型腔继续保持高温。 简答题： 第二章： 1. 什么是塑料的计算收缩率？影响流动性的因素有哪些？ 答：计算收缩率是指成型塑件从塑料模具性腔在常温时的尺寸到常温时的尺寸之间实际发生的收缩百分数，常用于小型模具及普通模具成型塑件尺寸的计算。影响塑料收缩率的因素主要有塑料品种、成型特征、成型条件及模具结构（浇口的形式，尺寸及其位置）等 2. 什么是塑料的流动性？影响塑料流动性的基本因素有哪些？ 答：塑料熔体在一定的温度、压力下填充模具型腔的能力称为塑料的流动性。影响塑料流动性的因素主要有以下几方面：①物料温度。。②注射压力。③模具结构。 3.什么是塑料的热敏性？成型过程中如何避免热敏现象的发生？ 答：热敏性是指塑料在受热，受压时的敏感程度，也可以称为塑料的热稳定性。为了防止热敏性塑料在成型过程中受热分解等现象发生，通常在塑料中添加一些抗热敏的热稳定剂，并且控制成型生产的温度，另外合理的模具设计也可以有效
PA6系列成型收缩率 名称及描述成型收缩率% 备注 15%玻纤增强PA6 0.5-0.8 PA6G15 20%玻纤增强PA6 0.4-0.6 PA6G20 30%玻纤增强PA6 0.3-0.5 PA6G30 40%玻纤增强PA6 0.1-0.3 PA6G40 50%玻纤增强PA6 0.1-0.3 PA6G50 25%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30 无卤阻燃PA6 0.8-1.2 Z-PA6 30%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充PA6 0.8-1.2 PA6M30 30%玻纤矿物复合填充PA6 0.3-0.5 PA6M30 40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M30 40%矿物填充PA6 0.4-0.7 PA6M40 PA6一般注塑级 1.4-1.8 PA6 PA6快速成型 1.2-1.6 PA6 PA6一般增韧 1.0-1.5 PA6 PA6中等增韧 0.9-1.3 PA6 PA6超增韧 0.9-1.3 PA6 MoS2填充耐磨PA6 1.0-1.4 PA6 PA66系列成型收缩率 名称及描述成型收缩率% 备注 15%玻纤增强PA66 0.6-0.9 PA66G15 20%玻纤增强PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解PA66 0.3-0.6 PA66G30 40%玻纤增强PA66 0.2-0.5 PA66G40 50%玻纤增强PA66 0.1-0.3 PA66G50 25%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G25 30%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G30 30%矿物填充无卤阻燃PA66 0.2-0.4 PA66M30 无卤阻燃PA66 0.8-1.2 Z-PA66 30%矿物填充无卤阻燃PA66 0.4-0.7 Z-PA66M30 30%玻璃微珠填充PA66 0.8-1.2 PA66M30 30%玻纤矿物复合填充PA66 0.2-0.5 PA66M30 30%矿物填充PA66 0.6-0.9 PA66M30 40%矿物填充PA66 0.4-0.7 PA66M40 一般注塑级PA66 1.5-1.8 PA66 快速成型PA66 1.5-1.8 PA66 一般增韧PA66 1.2-1.7 PA66 中等增韧PA66 1.2-1.6 PA66 超增韧PA66 1.2-1.6 PA66 MoS2填充耐磨PA66 1.2-1.6 PA66 PA/ABS系列成型收缩率 名称及描述成型收缩率% 备注 10%玻纤增强PA/ABS 0.3-0.6 PA/ABSG10 20%玻纤增强PA/ABS 0.2-0.5 PA/ABSG20
常用塑料收缩率 Prepared on 24 November 2020
塑胶收缩率 尼龙等改性工程塑料成型收缩率（ASTM D955） PA6系列成型收缩率 名称及描述成型收缩率% 备注15%玻纤增强PA6 玻纤增强PA6 玻纤增强PA6 玻纤增强PA6 玻纤增强PA6 玻纤增强阻燃PA6 玻纤增强阻燃PA6 玻纤增强无卤阻燃PA6 无卤阻燃PA6 矿物填充无卤阻燃PA6 玻璃微珠填充PA6 玻纤矿物复合填充PA6 玻纤矿物复合填充PA6 矿物填充PA6 矿物填充PA6 一般注塑级 快速成型 一般增韧 中等增韧 超增韧 填充耐磨PA6 系列成型收缩率 名称及描述成型收缩率% 备注15%玻纤增强PA66 玻纤增强PA66 玻纤增强耐热油PA66 玻纤增强PA66 玻纤增强耐水解PA66 玻纤增强PA66 玻纤增强PA66 玻纤增强阻燃PA66 玻纤增强阻燃PA66 矿物填充无卤阻燃PA66
无卤阻燃PA66 矿物填充无卤阻燃PA66 玻璃微珠填充PA66 玻纤矿物复合填充PA66 矿物填充PA66 矿物填充PA66 一般注塑级PA66 快速成型PA66 一般增韧PA66 中等增韧PA66 超增韧PA66 填充耐磨PA66 系列成型收缩率 名称及描述成型收缩率% 备注10%玻纤增强PA/ABS 玻纤增强PA/ABS 玻纤增强PA/ABS 玻纤增强阻燃PA/ABS 耐冲击PA/ABS 高冲击PA/ABS 系列成型收缩率 名称及描述成型收缩率% 备注20%滑石粉填充PP 滑石粉填充PP 滑石粉填充PP 滑石粉填充增韧PP 碳酸钙填充PP 玻纤增强PP 玻纤增强PP 玻纤增强PP 玻纤增强PP 玻璃微珠填充PP 玻璃微珠填充PP 玻纤增强阻燃PP 玻纤增强阻燃PP 玻纤增强阻燃PP 溴系阻燃级PP 无卤阻燃级PP

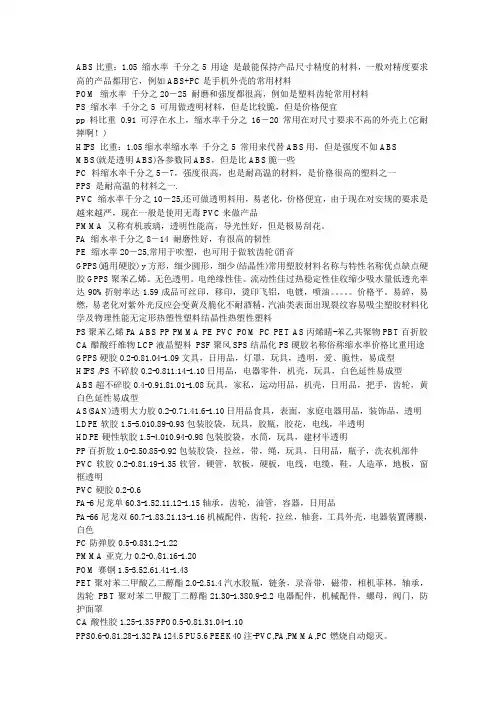

ABS比重：1.05 缩水率千分之5 用途是最能保持产品尺寸精度的材料，一般对精度要求高的产品都用它，例如ABS+PC是手机外壳的常用材料 POM 缩水率千分之20－25 耐磨和强度都很高，例如是塑料齿轮常用材料 PS 缩水率千分之5 可用做透明材料，但是比较脆，但是价格便宜 pp 料比重0.91可浮在水上，缩水率千分之16－20 常用在对尺寸要求不高的外壳上(它耐摔啊！) HIPS 比重：1.05缩水率缩水率千分之5 常用来代替ABS用，但是强度不如ABS MBS(就是透明ABS)各参数同ABS，但是比ABS脆一些 PC 料缩水率千分之5－7，强度很高，也是耐高温的材料，是价格很高的塑料之一 PPS 是耐高温的材料之一. PVC 缩水率千分之10－25,还可做透明料用，易老化，价格便宜，由于现在对安规的要求是越来越严，现在一般是使用无毒PVC来做产品 PMMA 又称有机玻璃，透明性能高，导光性好，但是极易刮花。 PA 缩水率千分之8－14 耐磨性好，有很高的韧性 PE 缩水率20－25,常用于吹塑，也可用于做软齿轮(消音 GPPS(通用硬胶) y方形，细少圆形，细少(结晶性)常用塑胶材料名称与特性名称优点缺点硬胶GPPS聚苯乙烯。无色透明。电绝缘性佳。流动性佳过热稳定性佳收缩少吸水量低透光率达90%折射率达1.59成品可丝印，移印，烫印飞铝，电镀，喷油。。。。。价格平。易碎，易燃，易老化对紫外光反应会变黄及脆化不耐酒精，汽油类表面出现裂纹容易吸尘塑胶材料化学及物理性能无定形热塑性塑料结晶性热塑性塑料 PS聚苯乙烯PA ABS PP PMMA PE PVC POM PC PET AS丙烯睛-苯乙共聚物PBT百折胶CA醋酸纤维物LCP液晶塑料PSF聚风SPS结晶化PS硬胶名称俗称缩水率价格比重用途GPPS硬胶0.2-0.81.04-1.09文具，日用品，灯罩，玩具，透明，爱、脆性，易成型 HIPS /PS不碎胶0.2-0.811.14-1.10日用品，电器零件，机壳，玩具，白色延性易成型 ABS超不碎胶0.4-0.91.81.01-1.08玩具，家私，运动用品，机壳，日用品，把手，齿轮，黄白色延性易成型 AS(SAN)透明大力胶0.2-0.71.41.6-1.10日用品食具，表面，家庭电器用品，装饰品，透明LDPE软胶1.5-5.010.89-0.93包装胶袋，玩具，胶瓶，胶花，电线，半透明 HDPE硬性软胶1.5-4.010.94-0.98包装胶袋，水筒，玩具，建材半透明 PP百折胶1.0-2.50.85-0.92包装胶袋，拉丝，带，绳，玩具，日用品，瓶子，洗衣机部件PVC软胶0.2-0.81.19-1.35软管，硬管，软板，硬板，电线，电缆，鞋，人造革，地板，窗框透明 PVC硬胶0.2-0.6 PA-6尼龙单60.3-1.52.11.12-1.15轴承，齿轮，油管，容器，日用品 PA-66尼龙双60.7-1.83.21.13-1.16机械配件，齿轮，拉丝，轴套，工具外壳，电器装置薄膜，白色 PC防弹胶0.5-0.831.2-1.22 PMMA亚克力0.2-0./81.16-1.20 POM赛钢1.5-3.52.61.41-1.43 PET聚对苯二甲酸乙二醇酯2.0-2.51.4汽水胶瓶，链条，录音带，磁带，相机菲林，轴承，齿轮PBT聚对苯二甲酸丁二醇酯21.30-1.380.9-2.2电器配件，机械配件，螺母，阀门，防护面罩 CA酸性胶1.25-1.35 PPO0.5-0.81.31.04-1.10 PPS0.6-0.81.28-1.32 PA124.5 PU5.6 PEEK40注-PVC,PA,PMMA,PC燃烧自动熄灭。
塑料成型加工温度，模具温度及射出 成型过程的一般塑胶收缩率
密度 中文名称 英文 [g/cm3] [%] 聚苯乙烯 聚苯乙烯，中.高冲 击性 聚苯乙烯-丙烯晴 丙烯晴-丁二烯-苯 乙烯 苯烯晴-苯乙烯-丙 烯酸 低密度聚乙烯 高密度聚乙烯 聚丙烯 聚本烯-GR 聚异丁烯 聚甲基戊烯 软质聚氯乙烯 硬质聚氯乙烯 聚氟亚乙烯 聚四氟乙烯 氟化乙烯基丙烯共 聚物 聚甲基丙烯酸甲脂 （丙烯） PS HI-PS SAN ABS 1.05 1.05 1.08 1.06 [KJ/(kg x K)] 1.3 1.21 1.3 1.4 [℃] [℃] [%] 0.3-0.6 0.5-0.6 0.5-0.7 0.4-0.7 玻璃纤 维含量 平均比热 加工温 度 模具温 度 收 缩 率
180-280 10 170-260 5-75 180-270 50-80 210-275 50-90
ASA LDPE HDPE PP PPGR IB PMP
1.07 0.954 0.92 0.915 1.15 30
1.3 2.0-2.1 2.3-2.5 0.84-2.5 1.1-1.35
230-260 40-90 160-260 50-70 260-300 30-70 250-270 50-75 260-280 50-80 150-200
0.4-0.6 1.5-5.0 1.5-3.0 1.0-2.5 0.5-1.2
0.83 0.85
280-310 70 170-200 15-50
1.5-3.0 >0.5 0.5 3.0-6.0
PVC-soft 1.38 PVC-rigid 1.38 PVDF PTFE FEP 1.2 2.12-2.17
0.83-0.92 180-210 30-50 250-270 90-100 0.12
320-360 200-230 3.5-6.0
PMMA
1.18
1.46
210-240 50-70
0.1-0.8
塑料收缩率及其影响因素
塑料收缩率及其影响因素 热塑性塑料的特性是在加热后膨胀,冷却后收缩.当然加压后体积也将缩小.在注塑成型过程中,首先将熔融塑料注射入模具型腔内,充填结束后熔料冷却固化,从模具中取出塑件时即出现收缩,此收缩称为成型收缩.塑件从模具取出到稳定这段时间内,尺寸仍会出现微小的变化,一种变化是继续收缩.另一种变化是某些吸湿性塑料因吸湿而出现膨胀,但是其中起主要作用的是成型收缩。 塑件形状 对于成型件壁厚来说,一般由于厚壁的冷却时间较长,因而收缩率也较大.对于一般塑件来说,当沿熔料方向尺寸与垂直于熔料流动方向尺寸的差异较大时,则收缩率差异也较大.从熔料流动距离来看,远离浇口部分的压力损失大,因而该处的收缩率也比靠近浇口部位大.因加强筋、孔、凸台和雕刻等形状具有收缩抗力，因而这些部位的收缩率较小。
模具结构 浇口形式对收缩率也有影响。用小浇口时，因保压结束之前浇口即固化而使塑件的收缩率增大。注塑模具中的冷却回路结构也是模具设计中的一个关键。冷却回路设计不当，则因塑件各处温度不均衡而产生收缩差，其结果是使塑件尺寸差或变形。在薄壁部分，模具温度分布对收缩率的影响则更为明显。 成行条件 料筒温度：料筒温度较高时，压力传递较好而使收缩力减小。但用小浇口时，因浇口固化早而使收缩率仍较大。对于壁厚塑件来说，即使筒温度较高，其收缩率仍较大。 补料：在成型条件中，尽量减少补料以使塑件尺寸保持稳定。但补料不足则无法保持压力，也会使收缩率增大。 注射压力：注射压力是对收缩率影响较大的因素，特别是充填结束后的保压压力。在一般情况下，压力较大时候因材料的密度大，收缩率就较小。 注射速度：注射速度对收缩率的影响较小。
常见塑料收缩率大全 塑胶收缩率 成型收缩率（MoldingShrinkage）是指塑件自模具中取出冷却到室温后，室温尺寸的缩小值对其原未冷却尺寸的百分率。由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成型后塑件的收缩率应称为成型收缩率。高分子中常用此概念。 以下是常用的塑胶收缩率 PA6系列成型收缩率 名称及描述成型收缩率% 备注 15%玻纤增强PA6 0.5-0.8 PA6G15 20%玻纤增强PA6 0.4-0.6 PA6G20 30%玻纤增强PA6 0.3-0.5 PA6G30 40%玻纤增强PA6 0.1-0.3 PA6G40 50%玻纤增强PA6 0.1-0.3 PA6G50 25%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30 无卤阻燃PA6 0.8-1.2 Z-PA6 30%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充PA6 0.8-1.2 PA6M30 30%玻纤矿物复合填充PA6 0.3-0.5 PA6M30
40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M30 40%矿物填充PA6 0.4-0.7 PA6M40 PA6一般注塑级1.4-1.8 PA6 PA6快速成型1.2-1.6 PA6 PA6一般增韧1.0-1.5 PA6 PA6中等增韧0.9-1.3 PA6 PA6超增韧0.9-1.3 PA6 MoS2填充耐磨PA6 1.0-1.4 PA6 PA66系列成型收缩率 名称及描述成型收缩率% 备注 15%玻纤增强PA66 0.6-0.9 PA66G15 20%玻纤增强PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解PA66 0.3-0.6 PA66G30 40%玻纤增强PA66 0.2-0.5 PA66G40 50%玻纤增强PA66 0.1-0.3 PA66G50 25%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G25 30%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G30 30%矿物填充无卤阻燃PA66 0.2-0.4 PA66M30 无卤阻燃PA66 0.8-1.2 Z-PA66
各种塑料实际缩水率表(此表只作参考，应根据 工厂实际情况计算缩水。) ----------------------- 1----------------------- 以下收缩率经过几年实践得来,在产品不超过300mm 平均胶厚不超过3MM 以内绝对可靠(产品尺寸有超过 300mm 的要小计0.0005,产品长宽高尺寸差异太大的 要X 轴,Y 轴,Z 轴分开来计算,遇到产品平均胶位过 厚,过薄(0.5 以下)及产品尺寸大都要特别注意)。 ABS(超不碎胶):5/1000 PC(防弹胶):5/1000 PC+ABS:5/1000 PMMA(亚加力):5/1000 PS(硬胶):5/1000 HIPS(不碎胶):5/1000 PP(百折胶):16/1000 PP+20%GPT：5/1000 PP+30%GPT：3/1000 POM(赛钢):20/1000 PA6(尼龙):9/1000 PA66(尼龙):16/1000 PA66+15%GPT：8/1000 PA66+30%GPT：3/1000 PA66+50%GPT：2/1000 AS(透明大力胶):5/1000 GPPS:5/1000 BDS(K-RESIN0)/K 料:7/1000 GP （硬胶）：5/1000 TPR(软胶):18/1000 PE: （软胶）20/1000 TPU(软胶) 18/1000 KVA （橡皮胶）：20/1000 CA(酸性胶)：5/1000 K 唐（KRATON）：20/1000 ACETAL(AC):20/1000 PVC(软):20/1000 PU：20/1000 PBT: 15/1000 PBT+30%GPT：3/1000 ----------------------- 2----------------------- ABS和PC塑料系列： 塑料名称：ABS
注塑成型各种缺陷的现象及解决方法 1. 龟裂 龟裂是塑料制品较常见的一种缺陷，产生的主要原因是由于应力变形所致。主要有残余应力、外部应力和外部环境所产生的应力变形。 （－）残余应力引起的龟裂 残余应力主要由于以下三种情况，即充填过剩、脱模推出和金属镶嵌件造成的。作为在充填过剩的情况下产生的龟裂，其解决方法主要可在以下几方面入手： （1）由于直浇口压力损失最小，所以，如果龟裂最主要产生在直浇口附近，则可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。 （2）在保证树脂不分解、不劣化的前提下，适当提高树脂温度可以降低熔融粘度，提高流动性，同时也可以降低注射压力，以减小应力。 （3）一般情况下，模温较低时容易产生应力，应适当提高温度。但当注射速度较高时，即使模温低一些，也可减低应力的产生。 （4）注射和保压时间过长也会产生应力，将其适当缩短或进行Th次保压切换效果较好。 （5）非结晶性树脂，如 AS树脂、 ABS树脂、 PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力，应予以注意。 脱模推出时，由于脱模斜度小、模具型胶及凸模粗糙，使推出力过大，产生应力，有时甚至在推出杆周围产生白化或破裂现象。只要仔细观察龟裂产生的位置，即可确定原因。 在注射成型的同时嵌入金属件时，最容易产生应力，而且容易在经过一段时间后才产生龟裂，危害极大。这主要是由于金属和树脂的热膨胀系数相差悬殊产生应力，而且随着时间的推移，应力超过逐渐劣化的树脂材料的强度而产生裂纹。为预防由此产生的龟裂，作为经验，壁厚7"与嵌入金属件的外径 通用型聚苯乙烯基本上不适于宜加镶嵌件，而镶嵌件对尼龙的影响最小。由于玻璃纤维增强树脂材料的热膨胀系数较小，比较适合嵌入件。 另外，成型前对金属嵌件进行预热，也具有较好的效果。 （二）外部应力引起的龟裂 这里的外部应力，主要是因设计不合理而造成应力集中，特别是在尖角处更需注意。由图2－2可知，可取R／7"一0．5～0．7。 （三）外部环境引起的龟裂 化学药品、吸潮引起的水降解，以及再生料的过多使用都会使物性劣化，产生龟裂。 二、充填不足 充填不足的主要原因有以下几个方面： i. 树脂容量不足。 ii. 型腔内加压不足。 iii. 树脂流动性不足。 iv. 排气效果不好。 作为改善措施，主要可以从以下几个方面入手： 1）加长注射时间，防止由于成型周期过短，造成浇口固化前树脂逆流而难于充满型腔。 2）提高注射速度。 3）提高模具温度。 4）提高树脂温度。 5）提高注射压力。

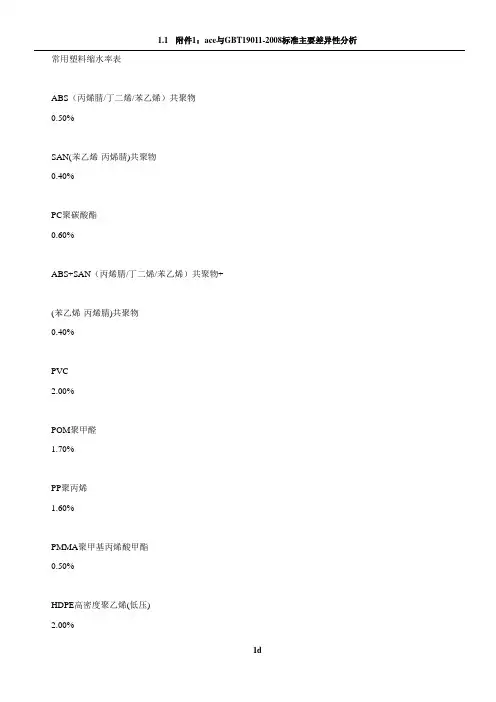

常用塑料缩水率表 ABS （丙烯腈/丁二烯/苯乙烯）共聚物 0.50% SAN（苯乙烯-丙烯腈）共聚物 0.40% PC聚碳酸酯 0.60% ABS+SAN （丙烯腈/丁二烯/苯乙烯）共聚物+ （苯乙烯-丙烯腈）共聚物 0.40% PVC 2.00% POM聚甲醛 1.70% PP聚丙烯 1.60% PMMA聚甲基丙烯酸甲酯 0.50% HDPE高密度聚乙烯（低压） 2.00% LDPE低密度聚乙烯（高压） 2.00% GPPS普通聚苯乙烯 0.50% PBT聚对苯二甲酸丁二酯 1.70% PET聚对苯二甲酸乙二酯 1.70% 尼龙6（PA6） 1.20%
尼龙66 ( PA66) 1.50% 尼龙1010 （PA1010） 1.50% EVA （乙烯-醋酸乙烯）共聚物 2.00% 塑料的收缩率是指塑料制件在成型温度下尺寸与从模具中取出冷却至室温后尺寸之差的百 分比。它反映的是塑料制件从模具中取出冷却后尺寸缩减的程度。影响塑料收缩率的因素有: 塑料品种、成型条件、模具结构等。不同的高分子材料的收缩率各不相同。其次塑料的收缩率还与塑件的形状、内部结构的复杂程度、是否有嵌件等有很大的关系。常用塑料收缩率如 下： PE: 1.2~1.28% PP: 1.2~2.5% PVC（硬质）：0.4~0.7% PVC（软质）：1.0~5.0% PS: 0.3~0.6% ABS 0.4~0.7% ABS（加玻纤）：0.2~0.4% PC: 0.6~0.8% PMMA 0.3~0.7% POM 1.8~3.0% PET: 1.2~2.0% PPO 0.5~0.9% PPS 1% PEEK 1.2%
几种常见塑料的成型工艺 ABS 丙烯腈-丁二烯-苯乙烯共聚物 典型应用范围: 汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 注塑模工艺条件: 干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件 为80~90C下最少干燥2小时。材料温度应保证小于0.1%。 熔化温度：210~280C；建议温度：245C。 模具温度：25…70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。 注射压力：500~1000bar。 注射速度：中高速度。 化学和物理特性: ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。 三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。 ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
PA12 聚酰胺12或尼龙12 典型应用范围: 水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。 注塑模工艺条件: 干燥处理：加工之前应保证湿度在0.1%以下。如果材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。如果材料是在密闭容器中储存，那么经过3小时温度平衡即可直接使用。 熔化温度：240~300C；对于普通特性材料不要超过310C，对于有阻燃特性材料不要超过270C。 模具温度：对于未增强型材料为30~40C，对于薄壁或大面积元件为80~90C，对于增强型材料为 90~100C。增加温度将增加材料的结晶度。精确地控制模具温度对PA12来说是很重要的。 注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。 注射速度：高速（对于有玻璃添加剂的材料更好些）。 流道和浇口: 对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm左右。对于增强型材料要求5~8mm 的大流道直径。流道形状应当全部为圆形。注入口应尽可能的短。可以使用多种形式的浇口。大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。浇口厚度最好和塑件厚度相等。如果使用潜入式浇口，建议最小的直径为0.8mm。 热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。如果使用热流道，浇口尺寸应当比冷流道要小一些。 PA6 聚酰胺6或尼龙6 典型应用范围: 由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。

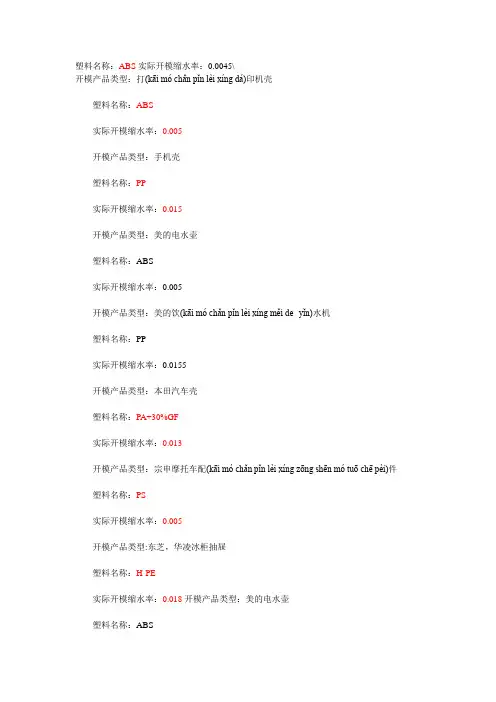

常用塑胶缩水率 塑料名称：PCTA 实际开模缩水率：0.003 开模产品类型：化装品 塑料名称：PETG 实际开模缩水率：0.004 开模产品类型：化装品 塑料名称：AS 实际开模缩水率：0.005 开模产品类型：化装品 PBT+30%GF 实际开模缩水率：0.004 保安器上下盖,支架 塑料名称：ABS 实际开模缩水率：5/1000 开模产品类型：电器外壳 塑料名称：PP 实际开模缩水率：16/1000 开模产品类型：餐具 塑料名称：POM 实际开模缩水率：16/1000 开模产品类型：胶轮 塑料名称：PC 实际开模缩水率：8/1000 开模产品类型：手机水晶壳 塑料名称：PA6 实际开模缩水率：0.020 开模产品类型：闭锁器摇臂 塑料名称：TPR 实际开模缩水率：0.015 开模产品类型：车仔轮胎 看来这里面多数是做壳子类的高温阻燃材料用得极少塑料名称：LCP
实际开模缩水率： 1.5～2/％0 开模产品类型：连接器 塑料名称：PA6T 实际开模缩水率： 3～5/％0 开模产品类型：连接器 塑料名称：PA9T 实际开模缩水率： 3～5/％0 开模产品类型：连接器 塑料名称：PC940 实际开模缩水率： 8/％0 开模产品类型：各式插头座外壳 塑料名称：NTF FR52 实际开模缩水率： 3～5/％0 开模产品类型：连接器 塑料名称：pom 实际开模缩水率：0.018 开模产品类型：遥控－开关－支架＝＝ 塑料名称：POM M90-44 实际开模缩水率：0.018 开模产品类型：小齿轮 塑料名称：POM TR-20 实际开模缩水率：0.015 开模产品类型：机芯 塑料名称：TPR 实际开模缩水率：0.012 开模产品类型：软胶 塑料名称：PPS+30%GF 实际开模缩水率：0.0045 开模产品类型：测距仪机芯 塑料名称：PP 实际开模缩水率：0.016 开模产品类型：汽车配件(反光镜) 塑料名称：PA+30%GF 实际开模缩水率：0.0035
常用塑料的收缩率取值 塑料产品成型收缩率是指塑件自模具中取出冷却到室温后，室温尺寸的缩小值对其原未冷却尺寸的百分率。由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成型后塑件的收缩率称为成型收缩率。 1, PC系列成型收缩率 名称及描述成型收缩率% 备注 10%玻纤增强PC 0.3-0.5 PCG10 20%玻纤增强PC 0.3-0.5 PCG20 25%玻纤增强PC 0.2-0.4 PCG25 30%玻纤增强PC 0.2-0.4 PCG30 20%玻纤增强阻燃PC 0.2-0.4 Z-PCG20 25%玻纤增强阻燃PC 0.2-0.4 Z-PCG25 30%玻纤增强阻燃PC 0.2-0.4 Z-PCG30 20%玻纤增强无卤阻燃PC 0.2-0.4 Z-PCG20 30%玻纤增强无卤阻燃PC 0.1-0.3 Z-PCG30 20%玻璃微珠填充PC 0.3-0.6 PCM20 2. PC/ABS系列成型收缩率 名称及描述成型收缩率% 备注 20%玻纤增强PC/ABS 0.2-0.4 PC/ABSG20 溴系阻燃PC/ABS 0.3-0.6 Z-PC/ABS 无卤阻燃PC/ABS 0.4-0.7 Z-PC/ABS 耐侯级PC/ABS 0.4-0.7 PC/ABS 35%PC 0.4-0.6 PC/ABS 65%PC 0.4-0.7 PC/ABS 85%PC 0.4-0.7 PC/ABS 3,PC/PBT系列成型收缩率 名称及描述成型收缩率% 备注 10%玻纤增强PC/PBT 0.5-0.8 PC/PBTG10 20%玻纤增强PC/PBT 0.4-0.6 PC/PBTG20
EVA 材料缩水S=1.007﹐PU 材料缩水S=1.007﹐TPR 材料缩水S=1.0﹐VGB﹑BIM 材料缩水S=1.007。 tpe，tpr是同一种材料。tpe的英文全称是themoplastic elastomer 中文名称是热可塑性弹性体。tpr的英文名称是themoplastic rubber 中文名称是热可塑性橡胶，成型收缩率为1%-1.5% 看你多少硬度了。。没大的要求的话放个3.2%这样吧~这是橡胶，不是塑料！！ 在模具工程中我们经常遇到顶针孔加工错误而与运水孔干涉的情况，这时我们通常会用红铜塞住，但注塑时，红铜与模肉2738钢（2738钢材--相当于P20钢的化学成分）紧配合在95摄氏度热油环境中，出现了漏油 应该会的。手机模具造价昂贵，产品所用的材料价格也不菲；手机中壳体的作用：是整个手机的支承骨架；对电子元器件定位及固定；承载其他所有非壳体零部件并限位。壳体通常由工程塑料注塑成型。 1、壳体常用材料(matrial) ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受到冲击，不承受可靠性测试中结构耐久性测试的部件），如手机内部的支撑架(Keypad frame，LCD frame)等。还有就是普遍用在要电镀的部件上（如按钮，侧键，导航键，电镀装饰件等）。目前常用奇美PA-727，PA757等。 PC+ABS：流动性好，强度不错，价格适中。适用于绝大多数的手机外壳，只要结构设计比较优化，强度是有保障的。较常用GE CYCOLOY C1200HF。 PC：高强度，贵，流动性不好。适用于对强度要求较高的外壳（如翻盖手机中与转轴配合的两个壳体，不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等，目前指定必须用PC材料）。较常用GE LEXAN EXL1414和Samsung HF1023IM。 2、在材料的应用上需要注意以下两点： 避免一味减少强度风险，什么部件都用PC料而导致成型困难和成本增加； 在对强度没有完全把握的情况下，模具评审Tooling Review时应该明确告诉模具供应商，可能会先用PC+ABS生产T1的产品，但不排除当强度不够时后续会改用PC料的可能性。这样模具供应商会在模具的设计上考虑好收缩率及特殊部位的拔模角。 通常外壳都是由上、下壳组成，理论上上下壳的外形可以重合，但实际上由于模具的制造精度、注塑参数等因素的影响，造成上、下外形尺寸大小不一致，即面刮（面壳大于底壳）或底刮（底壳大于面壳）。可接受的面刮<0.15mm,可接受底刮<0.1mm。在无法保证零段差时，尽量使产品的面壳大于底壳。一般来说，面壳因有较多的按键孔，成型缩水较大，所以缩水率选择较大，一般选0.5%。底壳成型缩水较小，所以缩水率选择较小，一般选0.4%，即面壳缩水率一般比底壳大0.1%。即便是两件壳体选用相同的材料，也要提醒模具厂在做模
塑料收缩率大全 成型收缩率是指塑件自模具中取出冷却到室温后，室温尺寸的缩小值对其原未冷却尺寸的百分率。由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成型后塑件的收缩率应称为成型收缩率。高分子中常用此概念。 以下是常用的塑胶收缩率 PA6系列成型收缩率 名称及描述成型收缩率% 备注 15%玻纤增强PA6 0.5-0.8 PA6G15 20%玻纤增强PA6 0.4-0.6 PA6G20 30%玻纤增强PA6 0.3-0.5 PA6G30 40%玻纤增强PA6 0.1-0.3 PA6G40 50%玻纤增强PA6 0.1-0.3 PA6G50 25%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30 无卤阻燃PA6 0.8-1.2 Z-PA6 30%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充PA6 0.8-1.2 PA6M30 30%玻纤矿物复合填充PA6 0.3-0.5 PA6M30 40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M30 40%矿物填充PA6 0.4-0.7 PA6M40 PA6一般注塑级1.4-1.8 PA6 PA6快速成型1.2-1.6 PA6 PA6一般增韧1.0-1.5 PA6 PA6中等增韧0.9-1.3 PA6 PA6超增韧0.9-1.3 PA6 MoS2填充耐磨PA6 1.0-1.4 PA6 PA66系列成型收缩率 名称及描述成型收缩率% 备注 15%玻纤增强PA66 0.6-0.9 PA66G15 20%玻纤增强PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解PA66 0.3-0.6 PA66G30 40%玻纤增强PA66 0.2-0.5 PA66G40 50%玻纤增强PA66 0.1-0.3 PA66G50 25%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G25
