高强度螺栓连接副施工记录
- 格式:xls
- 大小:21.50 KB
- 文档页数:2
大六角头高强度螺栓施工检查记录二、检查日期:XXXX年XX月XX日三、检查人员:XXXX(检查员)、XXXX(工程师)、XXXX(施工方代表)四、施工单位:XXXXX(施工单位名称)五、检查内容:1.检查材料(1)检查大六角头高强度螺栓的型号、规格、材质等是否符合设计要求;(2)检查大六角头高强度螺栓的外观是否完好,是否有明显的缺陷、变形等;(3)随机抽取若干大六角头高强度螺栓进行拉力试验,确保其强度满足要求。
2.检查设备(1)检查大六角头高强度螺栓的安装设备是否齐全、完好;(2)检查大六角头高强度螺栓的安装设备是否经过合格检测,是否具备使用资质。
3.检查施工过程(1)检查施工人员是否按照操作规程进行作业;(2)检查大六角头高强度螺栓的安装是否符合要求,是否达到要求的预紧力;(3)检查大六角头高强度螺栓的连接是否牢固,是否存在松动、错位等情况。
4.检查记录(1)记录大六角头高强度螺栓的型号、规格、数量,以及安装位置;(2)记录大六角头高强度螺栓的拉力试验结果;(3)记录施工过程中的注意事项和发现的问题,并提出整改意见;(4)记录施工单位和检查人员的签字。
六、检查结果及整改意见:1.检查结果:(1)大六角头高强度螺栓的材料符合要求,外观完好,拉力试验合格;(2)设备齐全,设备经过合格检测,具备使用资质;(3)施工过程中操作规程得到了执行,大六角头高强度螺栓安装符合要求,达到预紧力;(4)大六角头高强度螺栓的连接牢固,无松动、错位等情况。
2.整改意见:(1)在施工过程中要加强监督,确保操作规程的执行;(2)做好施工过程中的质量检查与验收工作,确保大六角头高强度螺栓的连接质量。
七、检查结论:大六角头高强度螺栓施工质量符合要求,可以进行后续工作。
八、其他说明:无。
以上是一份大六角头高强度螺栓施工检查记录的样板,具体情况可以根据实际情况调整。
在施工过程中要重视大六角头高强度螺栓的质量和可靠性,确保工程的安全性和稳定性。

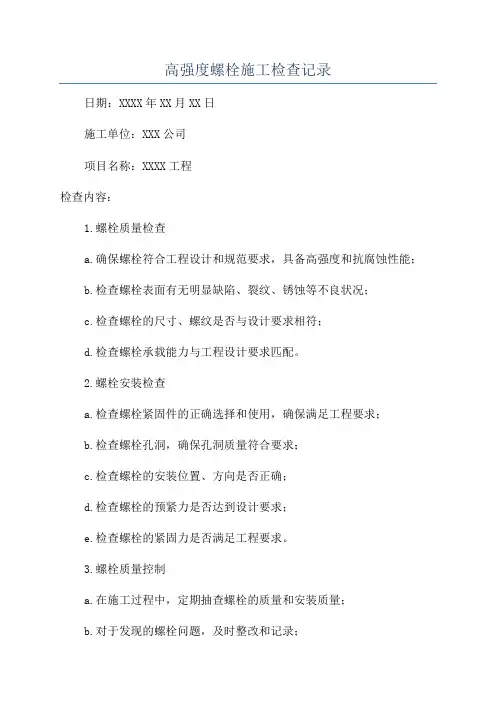

高强度螺栓施工检查记录日期:XXXX年XX月XX日施工单位:XXX公司项目名称:XXXX工程检查内容:1.螺栓质量检查a.确保螺栓符合工程设计和规范要求,具备高强度和抗腐蚀性能;b.检查螺栓表面有无明显缺陷、裂纹、锈蚀等不良状况;c.检查螺栓的尺寸、螺纹是否与设计要求相符;d.检查螺栓承载能力与工程设计要求匹配。
2.螺栓安装检查a.检查螺栓紧固件的正确选择和使用,确保满足工程要求;b.检查螺栓孔洞,确保孔洞质量符合要求;c.检查螺栓的安装位置、方向是否正确;d.检查螺栓的预紧力是否达到设计要求;e.检查螺栓的紧固力是否满足工程要求。
3.螺栓质量控制a.在施工过程中,定期抽查螺栓的质量和安装质量;b.对于发现的螺栓问题,及时整改和记录;c.保持螺栓的防护层,防止腐蚀和损坏;d.对于螺栓的使用寿命进行监控和管理。
4.螺栓相关文件记录a.存档螺栓的购买合同、检测报告、产品合格证明等相关文件;b.记录螺栓的安装位置、数量、型号、规格等信息;c.记录螺栓的紧固力和预紧力检测结果;d.记录对螺栓的检查和整改情况;e.定期备份和整理以上记录文件。
本次检查结果:1.螺栓质量检查结果:a.螺栓表面无明显缺陷、裂纹、锈蚀等不良状况;b.螺栓尺寸、螺纹与设计要求相符;c.螺栓的承载能力与工程设计要求匹配。
2.螺栓安装检查结果:a.螺栓紧固件正确选择和使用;b.螺栓孔洞质量符合要求;c.螺栓的安装位置、方向正确;d.螺栓的预紧力达到设计要求;e.螺栓的紧固力满足工程要求。
3.螺栓质量控制结果:a.在施工过程中进行了定期抽查,未发现螺栓质量问题;b.对于发现的螺栓问题进行了及时整改和记录;c.螺栓的防护层保持完好;d.对于螺栓的使用寿命进行了监控和管理。
检查人员签名:日期:。
表4.1.1地基与基础工程性能检测项目及评分表4.2.1地基与基础工程质量记录项目及评分表4.3.1地基及基础工程允许偏差项目及评分表4.4.1地基与基础工程观感质量项目及评分表5.1.1混凝土结构工程性能检测项目及评分表5.1.3混凝土结构工程质量记录项目及评分表5.1.5混凝土结构工程允许偏差项目及评分表5.1.7混凝土结构工程观感质量项目及评分表5.2.1钢结构工程性能检测项目及评分表5.2.3钢结构工程质量记录项目及评分表5.2.5钢结构工程允许偏差项目及评分表5.2.7钢结构工程观感质量项目及评分表5.3.1砌体结构工程性能检测项目及评分表5.3.3砌体结构工程质量记录项目及评分表5.3.5砌体结构工程允许偏差项目及评分表5.3.7砌体结构工程观感质量项目及评分屋面工程性能检测项目及评分屋面工程质量记录项目及评分表6.3.1屋面工程允许偏差项目及评分屋面工程观感质量项目及评分表7.1.1装饰装修工程性能检测项目及评分表7.2.1装饰装修工程质量记录项目及评分表7.3.1装饰装修工程允许偏差项目及评分表7.4.1装饰装修工程观感质量项目及评分表8.1.1给水排水及供暖工程性能检测项目及评分表8.1.3给水排水及供暖工程质量记录项目及评分表8.1.5给水排水及供暖工程允许偏差项目及评分表8.1.7给水排水及供暖工程观感质量项目及评分表8.2.1电气工程性能检测项目及评分表8.2.3电气工程质量记录评分表表8.2.5电气工程允许偏差项目及评分表8.2.7电气工程观感质量项目及评分通风与空调工程性能检测项目及评分通风与空调工程质量记录项目及评分通风与空调工程允许偏差项目及评分通风与空调工程观感质量项目及评分电梯安装工程性能检测项目及评分电梯工程质量记录项目及评分表8.4.5电梯工程允许偏差项目及评分表8.4.7电梯工程观感质量项目及评分表8.5.1智能建筑工程性能检测项目及评分表8.5.3智能建筑工程质量记录项目及评分表8.5.5智能建筑工程允许偏差项目及评分智能建筑工程观感质量项目及评分燃气工程性能检测项目及评分表8.6.3燃气工程质量记录项目及评分表8.6.5燃气工程允许偏差项目及评分燃气工程观感质量项目及评分建筑节能工程性能检测项目及评分表9.2.1建筑技能工程质量记录项目及评分。
序号扭矩法偏差(%)转角法
偏差
(度)梅花头拧断否螺栓方向15//一致23//一致35//一致44//一致55
/
/
一致
67891011121314
年
9
月监理(建设)单位
专业监理工程师
(建设单位项目技术负责人):
施工单位
专业工长
专业质检员
施工班组长
检验批编号GD-C5-71182施工单位XXX有限公司高强度螺栓连接副施工质量检查记录表
GD-C4-6226检查部位5~9轴交A~E轴螺栓规格型号(M×L)mm
大六角型螺栓20×75单位(子单位)工程名称
XXX工程分部/子分部/分项
主体结构/钢结构/紧固连接
/扭矩扳手型号及生产厂家MDS-100
扭矩扳手标定
有效截止日期
2019年12月01日
扭矩扳手核定偏差(﹪)2
设计初拧扭矩(N·m)
120设计终拧扭矩(N·m)
243.8外露丝(扣)
构件编号初拧值(N·m)终拧值(N·m)设计预拉力
(N)235
3自由穿入好螺栓自
由度外观质量检查意见
好120245.22自由穿入2自由穿入120239好1202473自由穿入好120
241.6
3
自由穿入
好
构件名称、高强度螺栓编号及附图:
GJ-1
120
GJ-1与GJ-1连接处,高强螺编号M20*75。
检
查结论
合格,符合设计要求及质量验收规范要求。
检查日期:
2019
24
日。
高强螺栓施工检查记录高强螺栓施工技术交底技术交底编号工程名称京广铁路保定站改造工程交底部位 8~15/T~U 交底提要钢结构存重支架与操作平台搭设安全技术交底交底内容:1、质量标准:1.1、“高强度螺栓”系指“高强度螺栓连接副”,以下均简称“高强度螺栓”。
每套高强度螺栓由一个10.9s高强度大六角头螺栓、一个10H高强度大六角螺母和两个HRC35~45高强度垫圈组成。
1.2、制造厂所生产高强螺栓的规格、尺寸、外观和技术条,应符合国标GB/T1228~1231-20xx的要求。
1.3、高强度螺栓验收分为出厂检验和工地复验1)高强度螺栓出厂验收具体检测项目如下:a、外型尺寸检验:(依据GB/T1228~1230-20xx中的有关规定)b、螺纹参数检验:(依据GB/T1228~1229-20xx中的有关规定)c、硬度试验:(依据GB/T1231-20xx中的有关规定)d、表面缺陷检验:(依据GB/T1231-20xx中的有关规定)e、螺栓的拉伸试验:(依据GB/T1231-20xx中的有关规定)f、螺栓的冲击试验:(依据GB/T1231-20xx中的有关规定)g、连接副扭矩系数试验:(依据GB/T1231-20xx中的有关规定)h、螺栓实物楔负载试验:(依据GB/T1231-20xx中的有关规定)i、螺母的保证荷载试验:(依据GB/T1231-20xx中的有关规定)检验均依据国标GB/T1228~1231-20xx的有关规定,对于不合格的产品,制造厂可立即重新进行表面处理,经验收合格后才能发往工地。
制造厂验收为逐批抽样检验,其组批原则按国标要求组批,同批高强度螺栓最大数量为3000套。
验收合格后制造厂才能以批为单位供货,并提供每批次高强螺栓的产品质量检验报告书及出厂合格证。
2)高强度螺栓工地复验具体检测项目如下:a、外型尺寸检验:(依据GB/T1228~1230-20xx中的有关规定)b、螺纹参数检验:(依据GB/T1228~1229-20xx中的有关规定)c、硬度试验:(依据GB/T1231-20xx中的有关规定)d、表面缺陷检验:(依据GB/T1231-20xx中的有关规定)e、连接副扭矩系数试验:(依据GB/T1231-20xx中的有关规定)f、螺栓实物楔负载试验:(依据GB/T1231-20xx中的有关规定)g、螺母的保证荷载试验:(依据GB/T1231-20xx中的有关规定)1.3、高强度螺栓工地复验工作由现场施工单位的试验室进行,对于现场施工单位的试验室无法完成的检测项目,必须委托有检测资质的检测机构进行检验,不合格螺栓不得使用并及时由物资部以书面形式通知制造厂,清理退场。

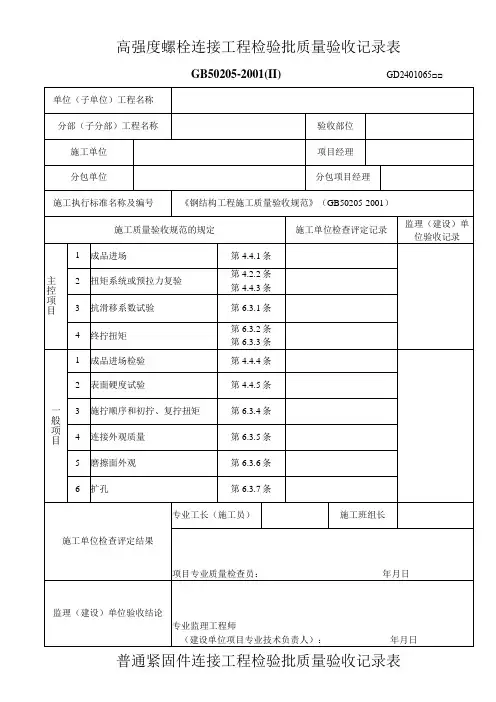

表142高强度螺栓连接检验批质量验收记录
填表说明
1、检验批容量填写:同一检验批内,填写构件的总数
2、最小/实际检查数量栏中,实际检查数量:按实填写且不少于最小数量。
D成品进场:质量证明文件全数检查,抽样数量按进场批次和产品的抽样检验方案确定。
2)扭矩系数或轴力复验:见《钢结构工程施工质量验收规范》GB50205表瓦
3)抗滑移系数试验:见《钢结构工程施工质量验收规范》GB50205表B。
4)终拧扭矩:高强度螺栓连接副按节点数抽查IOK且不少于10个,每个被抽查到的节点,按螺栓数抽查10%,且不少于2个。
扭剪型高强度螺栓连接副按节点数抽查IOK且不少于10个,被抽查节点中梅花头未拧掉的扭剪型高强度螺栓连接副全数进行终拧扭矩检查。
5)成品包装:按包装箱数抽查5%,且不应少于3箱。
6)表面硬度试验:按规格抽查8只。
7)镀层厚度:按规格抽查8只。
8)初拧、终拧扭矩:全数检查。
9)连接外观质量:按节点数抽查5%,且不应小于10个。
10)摩擦面外观:全数检查。
11)扩孔:被扩螺栓孔全数检查。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写,如施工企业的操作规程、工法、施工工艺标准。
