快滤池工艺计算书

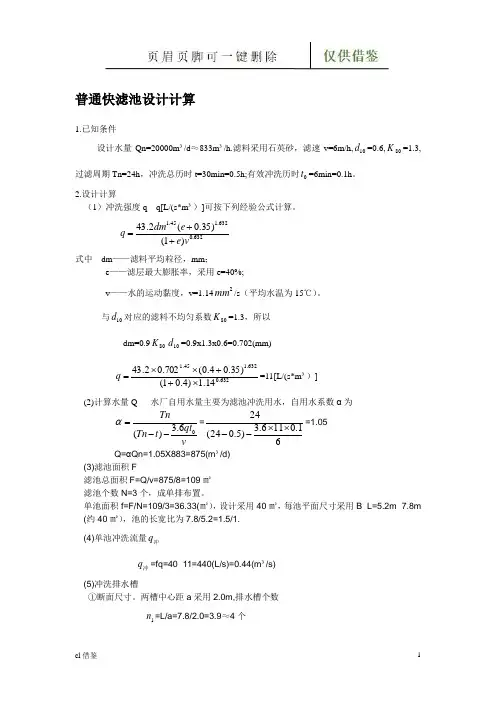

普通快滤池设计计算1.已知条件设计水量Qn=20000m ³/d ≈833m ³/h.滤料采用石英砂，滤速v=6m/h,10d =0.6,80K =1.3,过滤周期Tn=24h ，冲洗总历时t=30min=0.5h;有效冲洗历时0t =6min=0.1h 。

2.设计计算（1）冲洗强度q q[L/(s*m ³）]可按下列经验公式计算。

632.0632.145.1)1()35.0(2.43v e e dm q ++=式中 dm ——滤料平均粒径，mm ；e ——滤层最大膨胀率，采用e=40%;v ——水的运动黏度，v=1.142mm /s （平均水温为15℃）。

与10d 对应的滤料不均匀系数80K =1.3，所以 dm=0.980K 10d =0.9x1.3x0.6=0.702(mm)632.0632.145.114.1)4.01()35.04.0(702.02.43⨯++⨯⨯=q =11[L/(s*m ³）] (2)计算水量Q 水厂自用水量主要为滤池冲洗用水，自用水系数α为 vqt t Tn Tn 06.3)(--=α=61.0116.3)5.024(24⨯⨯--=1.05Q=αQn=1.05X883=875(m ³/d) (3)滤池面积F滤池总面积F=Q/v=875/8=109㎡ 滤池个数N=3个，成单排布置。

单池面积f=F/N=109/3=36.33(㎡），设计采用40㎡，每池平面尺寸采用B×L=5.2m×7.8m (约40㎡），池的长宽比为7.8/5.2=1.5/1. (4)单池冲洗流量冲q冲q =fq=40×11=440(L/s)=0.44(m ³/s) (5)冲洗排水槽①断面尺寸。

两槽中心距a 采用2.0m,排水槽个数 1n =L/a=7.8/2.0=3.9≈4个槽长l=B=5.2m,槽内流速v 采用0.6m/s 。

普通快滤池计算(说明：设计水量为3255m 3/d —学号*10 m 3/d ) 设计水量：d m Q 34255.3101.305.1=⨯⨯= 设计数据：滤速h m V 10=，冲洗强度2.14m s l q =，冲洗时间6min 。

计算：1、 滤池面积及尺寸：工作时间24小时，冲洗周期：12小时。

实际工作时间：h T 3.235.012241.024=--= 滤池面积：264.1363.231031836m VT Q F =⨯== 采用滤池数为四个，单行布置，每个滤池的面积为34.162m 。

采用滤池长宽比为：左右3=bl 。

采用滤池尺寸为：m B m L 4,6.8== 校核强制滤速：h m N NV V 3.131/=-=2、 滤池高度支承高度：m H 45.01=滤料层高：m H 7.02=砂面上水深：m H 8.13=超高：m H 3.04=滤池总高：m H H H H H 25.34321=+++=3、配水系统A ．干管 干管流量s l fg q g 24.4781416.34=⨯==。

采用管径为800mm （干管埋入池底，顶部设滤头或开孔）B ．支管支管中心间距：采用m a j 3.0= 每池支管数：支583.573.06.822≈=⨯=⨯=a l n j 每根入口流量：s l n q q j gj 25.85824.478===采用管径：85mm支管始端流速为：1.45m/sC ．孔眼布置支管孔眼总面积与滤池面积之比k 采用0.25%孔眼总面积：22854000854.016.34%25.0mm m Kf F K ==⨯==采用孔眼直径：10mm每个孔眼面积：78.52mm孔眼数：1088个每根支管孔眼数：19个支管孔眼布置设二排与垂线450夹角向下交错排列：每根支管长度：()()m d B L g J 7.16.045.05.0=-=-= 每排孔眼中心距m n L a k J k 18.0195.07.15.0=⨯== D ．孔眼水头损失支管采用壁厚6mm ，孔眼直径与壁厚之比为：1.67，流量系数为0.68，所以水头损失为m g k q g h k 5.325.068.0101421102122=⎪⎭⎫ ⎝⎛⨯⨯=⎪⎪⎭⎫ ⎝⎛=μ E ．复算配水系统支管长度与直径之比不大于60：608.18807.1≤==j J d L 孔眼总面积与支管总截面积之比为0.259小于0.5，符合要求。

一、原始资料1.滤池形式：普通快滤池2.水质资料：水源为水库水，水库上游植被较好，无工业废水等污染，库容积较大，常年雨量充沛。

水质具体资料如下：①浊度：常年平均浊度10-15mg/L，汛雨期及风浪时为150-200mg/L;②色度：15度；③水温3-25℃；④PH值：6.8；⑤细菌总数：12000个/mL;⑥大肠杆菌：20000个/L；⑦臭和味：略有；⑧耗氧量：4.5mg/L；⑨总硬度：8度；⑩碳酸盐硬度：6度。

3.其他资料①常年平均水温18℃，最高水温27℃，最低水温1℃；②常年气温：最冷月平均-2.5℃，最热月平均26.3℃，极端最高42℃，极端低温-15.7℃；③土壤冰冻深度0.15cm；④地基承载力10T/m2；⑤地震烈度7度以下；⑥高峰水量（8月）低峰供水量（1月）之比1：4.3，日变化系数Kd=1.2。

二、滤池的选择（1）滤池的工作原理：过滤时，开启进水支管与清水支管的阀门。

关闭冲洗水支管阀门与排水阀。

浑水就经进水总管、支管从浑水渠进入滤池，经过滤料层、承托层后，由配水系统的配水支管汇集起来再经配水系统干管渠、清水支管、清水总管流往清水池。

浑水流经滤料层时，水中杂质即被截流。

随着滤层中杂质截流量的增加，滤料层中水头损失也相应增加。

一般当水头损失增至一定程度以致滤池产水量减少或由于滤过水质不符合要求时，滤池便需停止过滤进行冲洗。

冲洗时，关闭进水支管与进水支管阀门。

开启排水阀与冲洗水支管阀门。

冲洗水即由冲洗水总管、支管，经配水系统的干管、支管及支管上的许多孔眼流出，由下而上穿过承托层及滤料层，均匀的分布于整个滤池平面上。

滤料层再由下而上均匀分布的水流中处于悬浮状态，滤料得到清洗。

冲洗废水流入冲洗排水槽，再经浑水渠、排水管和废水渠进入下水道。

冲洗一直进行到滤料基本洗干净为止。

冲洗结束后，过滤重新开始。

（2）滤池的分类及优缺点：1.普通快滤池有成熟的运转经验，运行稳妥可靠；采用砂滤料，材料易得，价格便宜；采用大阻力配水系统，单池面积可做的较大，池深较浅；可采用降速过滤，水质较好；但是，阀门多，必须设有全套冲洗设备。

滤池工作时间为24h ，冲洗周期为1h ，滤池实际工作时间为：h T 6.211241.024=⨯-= 式中：0.1代表反冲洗停留时间该滤池采用石英砂单层滤料，其设计滤速为8~10m/h ，本设计取1v =8h m /，滤池面积为：2147.36.218600m T v Q F =⨯==根据设计规范，滤池个数不能少于2个，即N ≥2个，根据规范中的表如下： 本设计采用滤池个数为2个，其布置成对称单行排列。

每个滤池面积为: 2735.1247.3m N F f ===式中：f —每个滤池面积为（2m ）， N —滤池个数N ≥2个,取2个 F —滤池总面积（2m ）设计中采用滤池尺寸为：则L=1.5m ，B=1.5m ，故滤池的实际面积为2.252m 实际滤速1v =600/(21.6*2*2.25)=6.17m/h ，基本符合规范要求：滤速为8~10m/h 。

校核强制流速2v 为：当一座滤池检修时，其余滤池的强制滤速为h m N Nv v /34.121217.62112=-⨯=-=，符合规范要求：强制滤速一般为10~14 m/h2.滤池高度：H=1H +2H +3H +4H式中：H---滤池高度（m ），一般采用3.20-3.60m ； 1H ---承托层高度（m ）； 2H --滤料层厚度（m ）；3H ---滤层上水深（m)；一般采取1.5~2.0m 4H ---超高（m ）；一般采用0.3m设计中取1H =0.40m ，2H =0.50m ，3H =1.20m ，4H =0.30m ；m H 40.230.020.150.040.0=+++=4.5.2每个滤池的配水系统1、最大粒径滤料的最小流化态流速54.0031.2054.031.131.1)1(34.12m m d V mf-⨯⨯⨯=μφ mf V ---最大粒径滤料的最小流化态流速（m/s)；d---滤料粒径（m ）；φ---球度系数；μ---水的动力粘度[(N.S)/ 2m ]0m ---滤料的孔隙率。

普通快滤池和往复式折板絮凝池设计计算书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN普通快滤池设计计算书1. 设计数据设计规模 近期360000/m d 滤速 8/v m h = 冲洗强度 215/s m q L =⋅ 冲洗时间 6min 水厂自用水量 5% 2.设计计算 滤池面积及尺寸设计水量 31.056000063000m /Q d =⨯= 滤池工作时间 24h ，冲洗周期 12h 滤池实际工作时间 24240.123.812T h =-⨯=（式中只考虑反冲洗停用时间，不考虑排放初滤水）滤池面积 263000330.88823.8Q F m vT ===⨯ 采用滤池数 8N =，布置成对称双行排列 每个滤池面积 2330.8841.368F f m N === 采用滤池尺寸1:2=BL左右 采用尺寸 9L m =， 4.6B m = 校核强制滤速 889.14/181Nv v m h N ⨯===--强 滤池高度支承层高度 10.45H m = 滤料层高度 20.7H m = 砂面上水深 32H m =超高（干弦）40.3H m =滤池总高 12340.450.720.3 3.45H H H H H m =+++=+++=配水系统（每只滤池）2.3.1干管干管流量 ·41.3615620.4/g q f g L s ==⨯= 采用管径 800g d mm =（干管埋入池底，顶部设滤头或开孔布置） 干管始端流速 1.23/g v m s = 2.3.2支管支管中心间距 0.25z a m = 每池支管数 922720.25z z L n a =⨯=⨯=根（每侧36根） 每根支管长 4.60.80.31.752z l m --==每根支管进口流量 620.48.62/72g z zq q L s n === 采用管径 80z d mm =支管始端流速 1.72/z v m s = 2.3.3孔口布置支管孔口总面积与滤池面积比（开孔比）0.25%α= 孔口总面积 20.25%41.360.1034k F f m α=⨯=⨯= 孔口流速 0.62046/0.1034k v m s ==孔口直径 9k d mm = 每个孔口面积 225263.6 6.36104k k f d mm m π-=⨯==⨯孔口总数 250.103416266.3610k k k F N m f -==≈⨯个 每根支管孔口数 16262372k k z N n n ==≈个支管孔口布置设两排，与垂线成045夹角向下交错排列 每根支管长 4.60.80.31.752z l m --==每排孔口中心距 1.750.150.50.523z k k l a m n ===⨯⨯水支管孔眼布置图2.3.4孔眼水头损失支管壁厚采用 5mm δ= 孔眼直径与壁厚之比91.85kd δ== 查表得流量系数 0.68μ=水头损失 21115421029.8100.680.25k q h m g μα⎛⎫⎛⎫==⨯= ⎪ ⎪⨯⨯⨯⎝⎭⎝⎭ 2.3.5复算配水系统支管长度与直径之比不大于601.7521.875600.08z z l d ==≤ 孔眼总面积与支管总横截面积之比小于20.10340.290.51720.084kz zF n f π==≤⨯⨯⨯干管横截面积与支管总横截面积之比为~2210.84 1.7691720.084gz zf n f ππ⨯⨯==⨯⨯⨯洗砂排水槽洗砂排水槽中心距 02a m = 排水槽根数 0 4.62.322n ==≈根 排水槽长度 09l L m == 每槽排水量 30111541.36310.2/0.3102/22Q qf L s m s ==⨯⨯== 采用三角形标准断面 槽中流速 00.6/v m s =槽断面尺寸 0.40.400.450.450.31020.28x Q m ==⨯= 排水槽底厚度 m 05.0=δ 砂层最大膨胀率 45%e = 砂层高度 20.7H m = 洗砂排水槽顶距砂面高度2 2.50.070.450.7 2.50.280.050.07 1.14H eH x m δ=+++=⨯+⨯++=洗砂排水槽总平面面积 2000220.289210.08F xl n m ==⨯⨯⨯= 复算：排水槽总平面面积与滤池面积之比一般小于25%010.0824.37%25%41.36F f ==≤ 滤池各种管渠计算2.5.1进水进水总流量 33163000/0.729/Q m d m s == 采用进水渠断面 渠宽10.9B m =，水深10.75H m = 渠中流速 11110.7291.08/0.90.75Q v m s B H ===⨯ 各个滤池进水管流量 320.7290.091/8Q m s == 采用进水管直径 2350D mm =管中流速 20.95/v m s = 2.5.2冲洗水冲洗水总流量 331541.36620.4/0.6204/Q q f L s m s =⨯=⨯== 采用管径 3600D mm = 管中流速 3 2.2/v m s = 2.5.3清水清水总流量 3410.729/Q Q m s == 清水渠断面 同进水渠断面（便于布置） 每个滤池清水管流量 3520.091/Q Q m s == 采用管径 5300D mm = 管中流速 5 1.29/v m s = 2.5.4排水排水流量 3630.6204/Q Q m s == 排水渠断面 宽度60.8B m =，60.6H m = 渠中流速 6 1.29/v m s =冲洗水箱冲洗时间 6min t =冲洗水箱容积 31.5 1.51541.36660335W qft m ==⨯⨯⨯⨯= 水箱底至滤池配水管之间的沿途及局部水力损失之和 1 1.0h m = 配水系统水头损失 2 4.0k h h m ==承托层水头损失 310.0220.0220.45150.15h H q m ==⨯⨯= 滤料层水头损失 1402 2.65(1)(1)(1)(10.41)0.70.681h m H m γγ=--=--⨯= 安全富余水头 5 1.5h m = 冲洗水箱底应高出洗砂排水槽面sm h m nTQQ /619.0/222922410000033d ==⨯==012345140.150.68 1.57.33H h h h h h m =++++=++++=往复式隔板絮凝池计算书如下图：设计水量絮凝池设两个，每个设计流量为：3.10.2 絮凝池有效容积（其中,取絮凝时间T=20min ），取V=7503m考虑与斜管沉淀池合建，絮凝池平均水深取，池宽取。

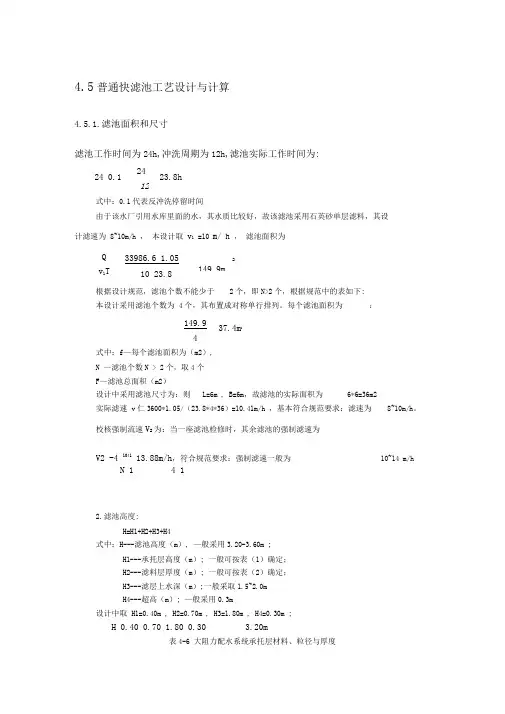

4.5普通快滤池工艺设计与计算4.5.1.滤池面积和尺寸滤池工作时间为24h ,冲洗周期为12h ,滤池实际工作时间为:式中：0.1代表反冲洗停留时间由于该水厂引用水库里面的水，其水质比较好，故该滤池采用石英砂单层滤料，其设 计滤速为 8~10m/h ， 本设计取 v 1 =10 m/ h ， 滤池面积为根据设计规范，滤池个数不能少于 2个，即N >2个，根据规范中的表如下:本设计采用滤池个数为 4个，其布置成对称单行排列。

每个滤池面积为：式中：f —每个滤池面积为（m2）,N —滤池个数N > 2个，取4个 F —滤池总面积（m2）设计中采用滤池尺寸为：则 L=6m , B=6m ，故滤池的实际面积为 6*6=36m2实际滤速 v 仁3600*1.05/（23.8*4*36）=10.41m/h ，基本符合规范要求：滤速为 8~10m/h 。

校核强制流速V 2为：当一座滤池检修时，其余滤池的强制滤速为V2 -4 1041 13.88m/h ，符合规范要求：强制滤速一般为10~14 m/hN 1 4 12. 滤池高度:H=H1+H2+H3+H4式中：H---滤池高度（m ）, —般采用3.20-3.60m ;H1---承托层高度（m ）; 一般可按表（1）确定； H2---滤料层厚度（m ）; 一般可按表（2）确定； H3---滤层上水深（m ）;一般采取1.5~2.0m H4---超高（m ）; —般采用0.3m设计中取 H1=0.40m , H2=0.70m , H3=1.80m , H4=0.30m ;H 0.40 0.70 1.80 0.30 3.20m表4-6 大阻力配水系统承托层材料、粒径与厚度24 0.1241223.8hQ v 1T33986.6 1.0510 23.82149.9m149.9 437.4m 24-7 注：滤料的相对密度为：石英砂 2.50〜2.70;无烟煤 1.4〜1.6;重质矿石 4.40〜5.20。

3.12普通快滤池的设计3.12.1设计参数设计水量Qmax=22950m3/d=0.266m3/采用数据：滤速)m (s /14q s /m 10v 2•==L ，冲洗强度 冲洗时间为6分钟3.12.2普通快滤池的设计计算(1) 滤池面积及尺寸：滤池工作时间为24h ，冲洗周期为12h ，实际工作时间T=h 8.2312241.024=⨯-，滤池面积为2m 968.231022950v =⨯==T Q F 采用4个池子，单行行排列2m 24496N F f === 采用池长宽比 L/B=1.5左右，则采用尺寸L=6m 。

B=4m 校核强制滤速m 3.131-41041-N Nv v =⨯==‘ (2) 滤池高度：支撑层高度：H1=0.45m滤料层高度：H2=0.7m砂面上水深： H3=1.7m保护高度： H4=0.3m总高度： H=3.15m（3）配水系统1.干管流量：s /3361424fq q g L =⨯==采用管径s /m 19.1v mm 600d g g ==，始端流速2.支管：支管中心距离：采用，m 25.0a j = 每池支管数：根480.2562a 2n j =⨯=⨯=L m/s 6.1mm 75L/s 04.784/336n q q j g j ，流速，管径每根支管入口流量：==3.孔眼布置：支管孔眼总面积占滤池总面积的0.25%孔眼总面积：2k m m 6000024%25.0Kf F =⨯==采用孔眼直径m m 9d k = 每格孔眼面积：22k mm 6.634d f ==π 孔眼总数9446.6360000f F N k k k === 每根支管空眼数：个2048/944n n jk k ===N 支管孔眼布置成两排，与垂线成45度夹角向下交错排列， 每根支管长度：m 7.16.0421d 21l g j =-=-=）（）（B 每排孔眼中心数距：17.0205.07.1n 21l a k jk =⨯=⨯= 4.孔眼水头损失：支管壁厚采用：mm 5=δ流量系数：68.0=μ水头损失：hm 5.3K 101g 21h 2k ==）（μ 5.复算配水系统：管长度与直径之比不大于60，则6023075.07.1d l j j<== 孔眼总面积与支管总横面积之比小于0.5，则 33.1075.0464d 4f n g 2j j k =⨯=）（）（ππF 孔眼中心间距应小于0.2，则2.017.0a k <=(4) 洗砂排水槽洗砂排水槽中心距m 2a 0= 排水槽根数：根224n 0==排水槽长度：m 6l 0= 每槽排水量：L/s1682614a ql q 000=⨯⨯== 采用三角形标准断面。

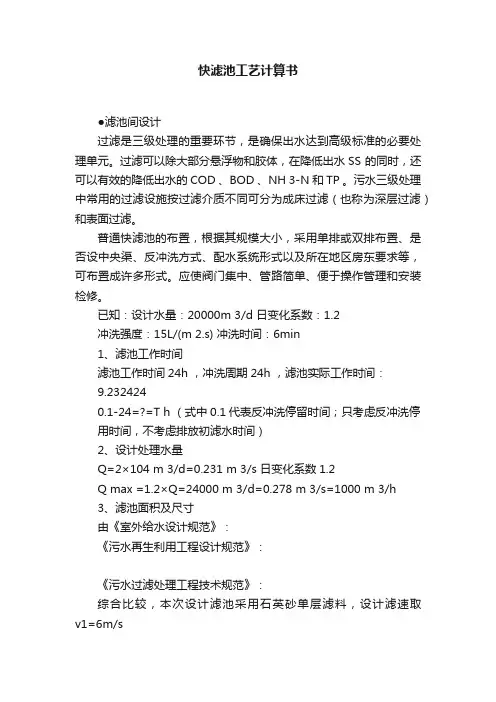

快滤池工艺计算书●滤池间设计过滤是三级处理的重要环节，是确保出水达到高级标准的必要处理单元。

过滤可以除大部分悬浮物和胶体，在降低出水SS 的同时，还可以有效的降低出水的COD 、BOD 、NH 3-N 和TP 。

污水三级处理中常用的过滤设施按过滤介质不同可分为成床过滤（也称为深层过滤）和表面过滤。

普通快滤池的布置，根据其规模大小，采用单排或双排布置、是否设中央渠、反冲洗方式、配水系统形式以及所在地区房东要求等，可布置成许多形式。

应使阀门集中、管路简单、便于操作管理和安装检修。

已知：设计水量：20000m 3/d 日变化系数：1.2冲洗强度：15L/(m 2.s) 冲洗时间：6min1、滤池工作时间滤池工作时间24h ，冲洗周期24h ，滤池实际工作时间：9.2324240.1-24=?=T h （式中0.1代表反冲洗停留时间；只考虑反冲洗停用时间，不考虑排放初滤水时间）2、设计处理水量Q=2×104 m 3/d=0.231 m 3/s 日变化系数1.2Q max =1.2×Q=24000 m 3/d=0.278 m 3/s=1000 m 3/h3、滤池面积及尺寸由《室外给水设计规范》：《污水再生利用工程设计规范》：《污水过滤处理工程技术规范》：综合比较，本次设计滤池采用石英砂单层滤料，设计滤速取v1=6m/s滤池面积为：F=Q max / (v1× T)=1.2×Q /(v1× T) =24000/（6×23.9）=167.36 m2≈168 m2由手册3，表9-16得到滤池个数N=4格，每个滤池面积f= F/N=42（m2）由手册3，表9-11，采用滤池长宽比L/B=2:1~4:1取L/B=2左右，L=7，B=6，实际滤池面积L×B=42 m2实际滤速v1=24000 m3/d ×24 h / ( 23.9h ×4×40m2) =5.98m/h（基本符合7-9m/h）校核强制滤速v'= N×v1 /（N-1）=6.98 m/h4、滤池高度1）承托层高度H1=150mm，采用卵石（《给水规范》，采用滤头配水系统时。

普通快滤池工艺设计与计算一、滤池面积和尺寸1、滤池工作时间为24h ，冲洗周期为12h ，滤池实际工作时间为：h T 8.2312241.024=⨯-= 式中：0.1代表反冲洗停留时间由于该水厂引用水库里面的水，其水质比较好，故该滤池采用石英砂单层滤料，其设计滤速为8~10m/h ，本设计取1v =10h m /，滤池面积为：214.5028.2310120000m T v Q F =⨯==根据设计规范，滤池个数不能少于2个，即N ≥2个，根据规范中的表如下： 本设计采用滤池个数为10个，其布置成对称单行排列。

每个滤池面积为: 242.50102.504m N F f ===式中：f —每个滤池面积为（m ²），N —滤池个数N ≥2个,取10个 F —滤池总面积（m ²）设计中采用滤池尺寸为：则L=9m ，B=6m ，故滤池的实际面积为9*6=54m ²实际滤速v1=1200000/(23.8*10*54)=9.34m/h ，基本符合规范要求：滤速为8~10m/h 。

校核强制流速2v 为：当一座滤池检修时，其余滤池的强制滤速为h m N Nv v /37.1011034.910112=-⨯=-=，符合规范要求：强制滤速一般为10~14 m/h 2、滤池高度：H=H1+H2+H3+H4 式中：H---滤池高度（m ），一般采用3.20-3.60m ； H1---承托层高度（m ）；一般可按表（1）确定； H2---滤料层厚度（m ）；一般可按表（2）确定； H3---滤层上水深（m)；一般采取1.5~2.0m H4---超高（m ）；一般采用0.3m设计中取H1=0.40m ，H2=0.70m ，H3=1.80m ，H4=0.30m ；m H 20.330.080.170.040.0=+++=二、每个滤池的配水系统1、最大粒径滤料的最小流化态流速54.0031.2054.031.131.1)1(26.12m m d V mf-⨯⨯⨯=μφ Vmf---最大粒径滤料的最小流化态流速（m/s)；d---滤料粒径（m ）；φ---球度系数；μ---水的动力粘度[(N.S)/m2]m0---滤料的孔隙率。

滤池工作时间为24h ，冲洗周期为1h ，滤池实际工作时间为：h T 6.211241.024=⨯-= 式中：0.1代表反冲洗停留时间该滤池采用石英砂单层滤料，其设计滤速为8~10m/h ，本设计取1v =8h m /，滤池面积为：2147.36.218600m T v Q F =⨯==根据设计规范，滤池个数不能少于2个，即N ≥2个，根据规范中的表如下： 本设计采用滤池个数为2个，其布置成对称单行排列。

每个滤池面积为: 2735.1247.3m N F f ===式中：f —每个滤池面积为（2m ）， N —滤池个数N ≥2个,取2个 F —滤池总面积（2m ）设计中采用滤池尺寸为：则L=1.5m ，B=1.5m ，故滤池的实际面积为2.252m 实际滤速1v =600/(21.6*2*2.25)=6.17m/h ，基本符合规范要求：滤速为8~10m/h 。

校核强制流速2v 为：当一座滤池检修时，其余滤池的强制滤速为h m N Nv v /34.121217.62112=-⨯=-=，符合规范要求：强制滤速一般为10~14 m/h2.滤池高度：H=1H +2H +3H +4H式中：H---滤池高度（m ），一般采用3.20-3.60m ； 1H ---承托层高度（m ）； 2H --滤料层厚度（m ）；3H ---滤层上水深（m)；一般采取1.5~2.0m 4H ---超高（m ）；一般采用0.3m设计中取1H =0.40m ，2H =0.50m ，3H =1.20m ，4H =0.30m ；m H 40.230.020.150.040.0=+++=4.5.2每个滤池的配水系统1、最大粒径滤料的最小流化态流速54.0031.2054.031.131.1)1(34.12m m d V mf-⨯⨯⨯=μφ mf V ---最大粒径滤料的最小流化态流速（m/s)；d---滤料粒径（m ）；φ---球度系数；μ---水的动力粘度[(N.S)/ 2m ]0m ---滤料的孔隙率。

4.5 普通快滤池工艺设计与计算4.5.1.滤池面积和尺寸滤池工作时间为24h ，冲洗周期为12h ，滤池实际工作时间为：h T 8.2312241.024=⨯-=式中：0.1代表反冲洗停留时间由于该水厂引用水库里面的水，其水质比较好，故该滤池采用石英砂单层滤料，其设计滤速为8~10m/h ，本设计取1v =10h m /，滤池面积为：219.1498.231005.16.33986m T v Q F =⨯⨯==根据设计规范，滤池个数不能少于2个，即N ≥2个，根据规范中的表如下： 本设计采用滤池个数为4个，其布置成对称单行排列。

每个滤池面积为: 24.3749.149m N F f ===式中：f —每个滤池面积为（m2），N —滤池个数N ≥2个,取4个 F —滤池总面积（m2）设计中采用滤池尺寸为：则L=6m ，B=6m ，故滤池的实际面积为6*6=36m2实际滤速v1=3600*1.05/(23.8*4*36)=10.41m/h ，基本符合规范要求：滤速为8~10m/h 。

校核强制流速2v 为：当一座滤池检修时，其余滤池的强制滤速为h m N Nv v /88.131441.104112=-⨯=-=，符合规范要求：强制滤速一般为10~14 m/h2.滤池高度：H=H1+H2+H3+H4 式中：H---滤池高度（m ），一般采用3.20-3.60m ； H1---承托层高度（m ）；一般可按表（1）确定； H2---滤料层厚度（m ）；一般可按表（2）确定； H3---滤层上水深（m)；一般采取1.5~2.0m H4---超高（m ）；一般采用0.3m设计中取H1=0.40m ，H2=0.70m ，H3=1.80m ，H4=0.30m ；m H 20.330.080.170.040.0=+++=表4-6 大阻力配水系统承托层材料、粒径与厚度5.20。

4.5.2每个滤池的配水系统1、最大粒径滤料的最小流化态流速54.0031.2054.031.131.1)1(26.12m m d V mf-⨯⨯⨯=μφ Vmf---最大粒径滤料的最小流化态流速（m/s)；d---滤料粒径（m ）；φ---球度系数；μ---水的动力粘度[(N.S)/m2]m0---滤料的孔隙率。

普通快滤池设计计算书-CAL-FENGHAI.-(YICAI)-Company One1普通快滤池设计计算书1. 设计数据设计规模近期360000/m d滤速8/v m h =冲洗强度215/s m q L =⋅冲洗时间6min水厂自用水量5%2.设计计算滤池面积及尺寸设计水量31.056000063000m /Q d =⨯=滤池工作时间24h ，冲洗周期12h 滤池实际工作时间24240.123.812T h =-⨯=（式中只考虑反冲洗停用时间，不考虑排放初滤水） 滤池面积263000330.88823.8Q F m vT ===⨯ 采用滤池数8N =，布置成对称双行排列 每个滤池面积2330.8841.368F f m N === 采用滤池尺寸1:2=BL 左右 采用尺寸9L m =， 4.6B m = 校核强制滤速889.14/181Nv v m h N ⨯===--强 滤池高度支承层高度10.45H m =滤料层高度20.7H m =砂面上水深32H m =超高（干弦）40.3H m =滤池总高12340.450.720.3 3.45H H H H H m =+++=+++= 配水系统（每只滤池）2.3.1干管干管流量·41.3615620.4/g q f g L s ==⨯= 采用管径800g d mm =（干管埋入池底，顶部设滤头或开孔布置） 干管始端流速 1.23/g v m s =2.3.2支管支管中心间距0.25z a m = 每池支管数922720.25z z L n a =⨯=⨯=根（每侧36根） 每根支管长 4.60.80.3 1.752z l m --== 每根支管进口流量620.48.62/72g z z q q L s n === 采用管径80z d mm = 支管始端流速 1.72/z v m s =2.3.3孔口布置支管孔口总面积与滤池面积比（开孔比）0.25%α= 孔口总面积20.25%41.360.1034k F f m α=⨯=⨯= 孔口流速0.62046/0.1034k v m s == 孔口直径9k d mm = 每个孔口面积225263.6 6.36104k k f d mm m π-=⨯==⨯ 孔口总数250.103416266.3610k k k F N m f -==≈⨯个 每根支管孔口数16262372k k z N n n ==≈个支管孔口布置设两排，与垂线成045夹角向下交错排列 每根支管长 4.60.80.3 1.752z l m --== 每排孔口中心距 1.750.150.50.523z k k l a m n ===⨯⨯水支管孔眼布置图2.3.4孔眼水头损失支管壁厚采用5mm δ= 孔眼直径与壁厚之比9 1.85k d δ== 查表得流量系数0.68μ= 水头损失21115421029.8100.680.25k q h m g μα⎛⎫⎛⎫==⨯= ⎪ ⎪⨯⨯⨯⎝⎭⎝⎭ 2.3.5复算配水系统支管长度与直径之比不大于601.7521.875600.08z z l d ==≤ 孔眼总面积与支管总横截面积之比小于20.10340.290.51720.084k z z F n f π==≤⨯⨯⨯ 干管横截面积与支管总横截面积之比为~2210.84 1.7691720.084g z z f n f ππ⨯⨯==⨯⨯⨯洗砂排水槽洗砂排水槽中心距02a m = 排水槽根数0 4.6 2.322n ==≈根 排水槽长度09l L m == 每槽排水量30111541.36310.2/0.3102/22Q qf L s m s ==⨯⨯== 采用三角形标准断面槽中流速00.6/v m s =槽断面尺寸0.40.400.450.450.31020.28x Q m ==⨯= 排水槽底厚度m 05.0=δ砂层最大膨胀率45%e =砂层高度20.7H m =洗砂排水槽顶距砂面高度2 2.50.070.450.7 2.50.280.050.07 1.14H eH x m δ=+++=⨯+⨯++= 洗砂排水槽总平面面积2000220.289210.08F xl n m ==⨯⨯⨯= 复算：排水槽总平面面积与滤池面积之比一般小于25% 010.0824.37%25%41.36F f ==≤ 滤池各种管渠计算2.5.1进水进水总流量33163000/0.729/Q m d m s ==采用进水渠断面渠宽10.9B m =，水深10.75H m = 渠中流速11110.729 1.08/0.90.75Q v m s B H ===⨯ 各个滤池进水管流量320.7290.091/8Q m s == 采用进水管直径2350D mm =管中流速20.95/v m s =2.5.2冲洗水冲洗水总流量331541.36620.4/0.6204/Q q f L s m s =⨯=⨯== 采用管径3600D mm =管中流速3 2.2/v m s =2.5.3清水清水总流量3410.729/Q Q m s ==清水渠断面同进水渠断面（便于布置）每个滤池清水管流量3520.091/Q Q m s ==采用管径5300D mm =管中流速5 1.29/v m s =2.5.4排水排水流量3630.6204/Q Q m s ==排水渠断面宽度60.8B m =，60.6H m =渠中流速6 1.29/v m s =冲洗水箱冲洗时间6min t =冲洗水箱容积31.5 1.51541.36660335W qft m ==⨯⨯⨯⨯= 水箱底至滤池配水管之间的沿途及局部水力损失之和1 1.0h m = 配水系统水头损失2 4.0k h h m ==承托层水头损失310.0220.0220.45150.15h H q m ==⨯⨯= 滤料层水头损失1402 2.65(1)(1)(1)(10.41)0.70.681h m H m γγ=--=--⨯= 安全富余水头5 1.5h m =冲洗水箱底应高出洗砂排水槽面012345140.150.68 1.57.33H h h h h h m=++++=++++=。

普通快滤池设计计算设计一个普通快滤池需要考虑很多因素，比如滤池的尺寸、材料、流速、滤料等。

下面将详细介绍普通快滤池的设计计算。

首先，确定滤池的尺寸。

滤池的尺寸应该足够大，以便充分接触和过滤水。

根据水流量和过滤速度计算出所需的滤池体积。

水流量的计算可以通过考虑预测的水流量，比如使用一个流量计来测量进入滤池的水流量。

其次，选择滤料。

选择合适的滤料对于滤池的性能至关重要。

常见的滤料包括砂、碳、石英砂等。

选择滤料时要考虑水质和所需的过滤效果。

根据过滤介质的颗粒大小和水的流动速度计算所需的滤料层厚度。

接下来，确定滤池的流速。

流速对于滤池的运行效果有重要影响。

流速不能太慢，否则会影响过滤效果；流速也不能太快，否则会增加滤料的磨损和堵塞的风险。

一般来说，流速的控制在1-2米/小时之间较为合适。

根据滤池的尺寸和水流量计算出所需的流速。

然后，确定滤池的进出口管道。

进出口管道的尺寸和布置对于滤池的运行效果有很大影响。

设计阀门和管道以确保水流的均匀分布和顺畅流动。

在管道的入口处应该设置适当的过滤装置，以去除大颗粒的杂质，防止堵塞或损坏滤料。

最后，对滤池进行适当的维护和清洁。

定期清洗滤料，去除堆积的杂质和污染物，以保持滤池的过滤效果。

滤池也应该定期检查和更换，以确保其正常运行。

在设计计算中，还需要考虑一些其他因素，比如滤料的比重、水质和过滤效果的要求等。

同时，还要根据具体的项目需求和预算进行设计选择。

总之，普通快滤池的设计计算是一个复杂的过程，需要考虑多方面因素。

通过合理的尺寸选择、滤料的选择和流速的控制，可以设计出性能良好且具有高效过滤效果的滤池。

保持滤池的维护和清洁，可以延长滤池的使用寿命，并保持其正常运行。

筑龙网W WW .Z HU LO N G .C OM某 水 厂新建 滤 池设 计 计 算 说 明 书设计者：XXX筑龙网W WW .Z HU LO NG .C OM某水厂滤清池设计计算说明书一、基础资料：1．水厂总规模按150000m 3/d 考虑； 单座滤清池按150000m 3/d 考虑；2．采用气水反冲洗，均质滤料，恒水位过滤等全自动控制； 二、设计计算：1．共分8格，每格过滤水量18750m 3/d。

2．预留远期深度处理管道接管口； 3．过滤面积：根据标准滤板的尺寸，进行组合排列，试算出较合理的滤速，确定滤池尺寸过滤面积：S=13.980*4.000*2=111.84m 2设计滤速：v=18750m 3/d*1.05(自用水系数)/111.84m2=7.33(m/h)=6.985(m/h)*1.05(自用水系数)（一）、进水系统：1．进水总渠：进水总渠宽B=1200mm 进水总渠水深h~1.00m 进水总渠始端流速：v=75000m 3/d*1.05(自用水系数）/1.2m*1.0m=0.76m/s 进水总渠渠道长度~40m，筑龙网W WW .Z HU LO NG .C OM水面坡降计算： Q=A*vv=0.91m 3/s/(1.2*1.0)=0.76m/s,R=A/(W+2H)(湿周）=1.2/(1.2+2*1.0)=0.375水面坡降I=(n*v/R 2/3)2=(0.015*0.76/0.3752/3)2=0.00048 滤池进水总渠渠道水位差h=0.00048*40=0.024m 由计算可知进水总渠渠道水位变化很小。

2．进水堰： 进水堰宽b=5000mm 进水堰为完全薄壁堰Q=0.42*b*(2*9.81)0.5*h 1.5=18750m 3/d*1.05(自用水系数）则堰上水深h=0.09m设计按0.10m 考虑。

进水堰顶标高3.87m，则堰上水位标高3.97m，堰后水位标高取3.77m，偏安全，实际上堰后水位标高取3.87m，亦可满足要求。
