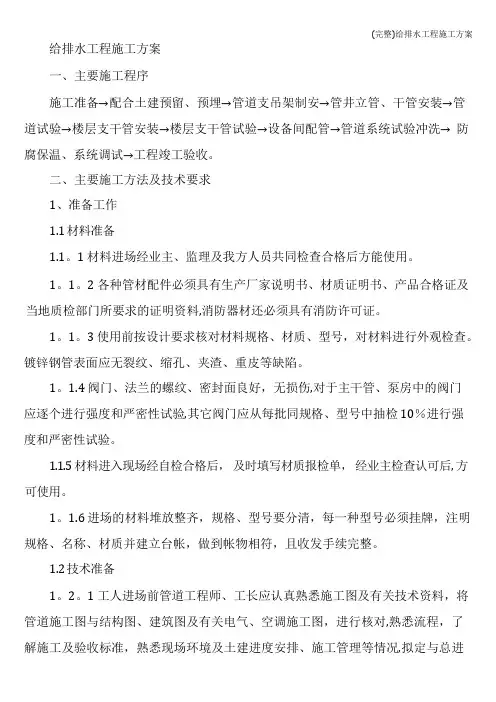

给排水工程施工方案一、主要施工程序施工准备→配合土建预留、预埋→管道支吊架制安→管井立管、干管安装→管道试验→楼层支干管安装→楼层支干管试验→设备间配管→管道系统试验冲洗→防腐保温、系统调试→工程竣工验收。
二、主要施工方法及技术要求1、准备工作1.1材料准备1.1.1材料进场经业主、监理及我方人员共同检查合格后方能使用。
1.1.2各种管材配件必须具有生产厂家说明书、材质证明书、产品合格证及当地质检部门所要求的证明资料，消防器材还必须具有消防许可证。
1.1.3使用前按设计要求核对材料规格、材质、型号，对材料进行外观检查。
镀锌钢管表面应无裂纹、缩孔、夹渣、重皮等缺陷。
1.1.4阀门、法兰的螺纹、密封面良好，无损伤，对于主干管、泵房中的阀门应逐个进行强度和严密性试验，其它阀门应从每批同规格、型号中抽检10％进行强度和严密性试验。
1.1.5材料进入现场经自检合格后，及时填写材质报检单，经业主检查认可后，方可使用。
1.1.6进场的材料堆放整齐，规格、型号要分清，每一种型号必须挂牌，注明规格、名称、材质并建立台帐，做到帐物相符，且收发手续完整。
1.2技术准备1.2.1工人进场前管道工程师、工长应认真熟悉施工图及有关技术资料，将管道施工图与结构图、建筑图及有关电气、空调施工图，进行核对，熟悉流程，了解施工及验收标准，熟悉现场环境及土建进度安排、施工管理等情况，拟定与总进度相互协调的专业进度计划。
1.2.3工人进场后，结合本专业和工地实际情况对施工作业人员进行质量教育、安全教育，作好技术交底，明确器具、设备安装的作法及标准，明确各种管道安装尺寸、坡度、支吊架形式。
1.3机具准备根据总进度及专业进度计划，组织机具进场。
1.4管道预制为保证工期，管道尽可能先预制，预制的半成品要标注清楚编号，分批分类存放，运输和安装中要注意保护预制件，以便对号正确安装。
1.5管道放线1.5.1管道放线由总管到干管，再到支管进行放线定位。
放线前，逐层、逐区域进行细部会审，使各管线互不交叉。
1.5.2对立管放线时，打穿各楼层总立管预留孔洞，自上而下吊线坠，弹出总立管安装的垂直中心线，作为总立管定位与安装的基准线。
2、配合土建预留预埋2.1原则上，DN<l50的孔洞由安装自留，DN≥l50的孔洞请土建对结构处理后预留，并由安装复核。
核对结构图与管道施工图，如有不符应及时向设计提出；所有预留洞及预埋件情况进行核对、检查，检查土建预留孔洞的坐标、标高、管径等是否符合设计要求，当预留孔洞不能适应工程需要时，应告知土建须进行机械或手工打孔。
2.2自留预留部分，与土建密切配合，安装模具、预埋铁件要准确、牢固、无遗漏，在浇筑混凝土过程中派专人配合校对，看管模具、埋件，以免移位、变形。
2.3墙板、楼板需要剔凿孔洞及剔管槽时必须在装修或抹灰前进行，若因其它原因需在其后进行，必须预先征得土建技术人员同意，采取相应补救措施后方可进行。
2.4套管安装：管道穿墙和楼板时设钢套管，管道穿地下外墙处埋设刚性防水套管，水泵吸水管穿水池壁处埋设柔性防水套管。
一般套管内径要比管道外径大10mm，防水套管的内径要比管道外径大20～40mm左右。
穿楼板套管下端与楼面平齐，上端高出建筑地面20mm(厕所间高出50mm)。
热水穿楼板套管高出地面对50～100mm。
穿墙套管两端与墙面平齐。
钢套管内外均涂刷防锈漆一道，在管道安装时及时套入，待管道校正无误后调整位置固定。
套管与管道间的空隙用油麻填实，并用沥青灌平。
2.5管道穿越防护墙(楼板)及管道进出口处、集水坑侧墙进水管、消防水池放空管穿墙处均设置刚性防水套管；消防水池水泵吸水管穿墙处设置柔性防水套管。
3、给水管道安装给水管暂按采用钢塑复合管及配件，丝扣连接或卡箍连接。
室内热水管道采用公称压力为1.0MPA的铜管及配件，钎焊焊接。
3.1施工前准备认真熟悉卫生间给排水平面透视图，掌握管道及其节点以及阀件的平面、立面位置及尺寸。
施工人员进行管道安装的技术培训。
土建墙体砌筑完毕后，应先在墙体上标出管道的走向，位置并标出暗配管开槽的尺寸位置。
凹槽表面必须平整，不得有尖角等突出物，管道安装完毕后，经试压合格后，墙槽用M7.5级水泥砂浆填补密度。
3.2管道安装①管道安装前先进行样板间安装，安装过程中，明配管道应充分考虑其他各种管道、设备的走向后选择最合理的走向，并总结经验教训。
在样板层的施工过程中加以调整，经验收合格后，标准层的施工根据样板层的施工进行。
管道安装时，不得有轴向扭曲，不能因开槽误差而强制校正管道。
②明配管道应在土建粉刷完毕后进行，不得安装后出现“半明半暗”的现象。
管道穿越墙或梁时，应加设套管，套管尺寸比管道大二号，长度与墙梁宽度相等。
管道连接组对决不能强力进行。
暗管应在隐蔽后，在墙面上标明管道的位置和走向。
管道在转角、水表、水龙头、三通或角阀及管道终端的l00mm处应设管卡。
管卡必须与管道配套，安装牢固。
3.3钢塑复合管安装3.3.1钢塑复合管丝扣连接：管端清理加工应用细锉将金属管端的毛边修光，应采用棉回丝和毛刷清除管端和螺纹内的油、水和金属切屑，管子与配件连接前，应检查管件内橡胶密封圈。
然后将配件用手捻上管端丝扣，在确认管件接口已插入钢塑复合管后，用管子钳按与配件的连接。
管子与配件连接后，外露的螺纹部分及所有钳痕和表面损伤的部位应涂防锈密封胶。
钢塑复合管不得与阀门直接连接，应采用黄铜质内衬塑的内外螺纹专用过渡管接头。
钢塑复合管不得与给水栓直接连接，应采用黄铜质专用内螺纹管接头。
3.3.2钢塑复合管卡箍连接：检查橡胶密封圈是否匹配，涂润滑剂，并将其套在一根管段的末端，将对接的另一根管段套上，将胶圈移至连接段中央。
将卡箍套在胶圈外，并将边缘卡入沟槽中。
将带变形块的螺栓插入螺栓孔，并将螺母旋紧。
3.3.3一般焊口采用搭接形式，搭接长度为管壁厚度的6～8倍。
管子的公称直径DN≤25mm时，搭接长度为(1.2～1.5)D。
钎焊后的管件，必须在8小时内进行清洗，除去残留的熔剂和熔渣。
用煮沸的含l0％～l5％的明矾水溶液涂刷接头处，然后用水冲洗擦干。
4、排水管安装4.1工程施工项目污、废水管暂按采用UPVC排水管，粘接。
室外埋地排水管采用高密度聚乙烯排水管(HDPE)双波纹管道及配件，承插式橡胶圈接口。
室外明露雨水管采用符合紫外光老化性能标准的排水塑料管及配件，PPR承口橡胶密封圈连接。
屋面雨水采用虹吸式雨水系统，管道采用PE管，热熔连接。
与潜污泵连接的管道采用镀锌钢管，法兰连接。
4.2管道穿越地下混凝土外端壁，应按设计要求预埋钢制防水套管。
管道穿越预埋套管，其孔隙的中间部位，应采用防水胶泥嵌缝，其厚度不小于35mm，待嵌缝材料密实固化后，再用M10水泥砂浆填实，墙体两侧应与墙面筑平。
4.3按楼层高度和支管长度，将管材和管件预制连接；连接要平直。
立管在建筑物底层和楼层转弯时应设检查口，检查口朝向应便于维修。
暗装立管在检查口处应设检修门，检查口中心标高为地坪上1米，允许偏差为±20mm，并应高于该层卫生器具上边缘l50mm。
立管安装，特别是明管，必须保证其垂直度，其质量标准是每米允许偏差为3mm；全长(5米以上)，允许偏差不大于l5mm。
4.4明敷排水立管管径大于或等于1l0mm时，在穿越楼板处设置阻火圈或长度不小于500mm的防火套管，在防火套管周围筑阻水圈。
施工过程中，所有管道敞口均应作临时封堵，以防异物落入。
楼层、吊顶内管道的闭水试验应在下层立管检查口处用橡皮气胆堵严，由本层预留口处灌水试验。
立管底部应设支墩或采取牢固的固定措施。
4.5连接两个以上的大便器或三个以上的器具的污水横管应设清扫口，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm，若设置代替清扫口的器具，与墙体距离不小于400mm。
4.6雨水管安装方法同排水管道。
在安装管道系统以前，按照设计位置把固定系统安装好。
首先，对于悬吊管道的消能悬吊系统，按照设计的数量和位置先把安装片焊接在结构上，水平度调整至符合设计要求，以便进行水平管道的安装。
雨水漏斗的连接管应固定在屋面承重结构上。
雨水漏斗边缘与屋面相接处应严密不漏，天沟平直、同一天沟内的雨水斗标高要一致，雨水管道安装后，应做灌水试验，高度必须到每根立管最上部的雨水漏斗。
5、卫生器具安装5.1卫生洁具在土建抹灰、镶贴瓷砖等工作完毕后进行安装。
注意卫生洁具安装后的房间上锁，以便于成品保护。
5.2洗脸盆安装：洗脸盆的沿口应置于台面上。
台面由型钢制作的构件支托，安装台面前先检查台面构架梁的高度。
有沿洗脸盆与台面接合处，应用YJ密封膏抹缝，保证沿口四周无渗漏。
洗脸盆冷、热水龙头中心距l50mm。
洗脸盆排水栓下安装“s”型存水弯，存水弯出水口与地面预留排水管口连接。
预留的排水管口中心距墙70mm，高出地面20mm。
存水弯出水管插入排水管口后，用带胶圈的压盖螺母拧紧在排水管上，外用装饰罩罩住接口。
5.3小便器安装：墙面应埋置螺栓和挂钩，螺栓的位置，根据业主选定的产品的型号实样尺寸定位。
小便器水封出水口有连接法兰，安装时应拆下连接法兰，将连接法兰先拧在墙内暗管的内螺纹管件上，调整好连接法兰凹入墙面的尺寸。
小便器挂墙后，出水口与连接法兰用胶垫密封，用螺栓将小便器与连接法兰紧固。
小便器墙内暗管为DN50，管接口在墙面内45mm左右。
暗管管口为小便器中心线的位置，高为5l0mm。
5.4地漏安装：在该室内地面最低处，蓖子项面应低于地面5mm。
为正确控制高程，应在室内地面面砖施工时配合安装地漏。
地漏安装后应封堵，防止建筑垃圾进入排水管。
地漏篦子应拆下保管，待交工验收时装上，防止丢失。
5.5大便器安装：大便器的安装应在装饰地面施工前安装，安装结束后对成品予以保护。
5.6坐式大便器：污水管口留小头并高出地面l0mm，安装时先预埋好膨胀螺栓，将涂以油灰(或纸筋水泥)的大便器排水口插入污水管口内稳正，并轻轻按实，用水平尺将大便器校平垫实，然后用加上铝垫的螺母拧入瓷眼内的螺栓上，拧时不得太紧，以防损坏瓷器。
5.7蹲便器安装：胶皮碗套在蹲便器进水口上，要套正，套实，用成品喉箍紧固。
将预留排水管口周围清扫干净，把临时管堵取下，同时检查管内有无杂物。
稳装多联蹲便器时，应先检查排水管口标高、甩口距离尺寸是否一致。
找出标准地面标高，向上测量好蹲便器的高度，用小线找平，找好墙面标高，向上测量好蹲便器需要的高度，用小线找平，找好墙面距离，然后按上述方法逐个进行稳装。
同时用水平尺放在蹲便器上沿，纵横双向找平、找正，使蹲便器进水口对准墙上中心线。
5.8卫生洁具的安装确保平、稳、准、牢、不漏。
管道或附件与卫生器具的陶瓷件连接处，垫以胶片、油灰等填料和垫料，特别注意防漏以消除质量通病。
卫生器具安装位置正确，允许偏差：单独器具l0mm，成排器具5mm。
