过程控制系统试题10套

过程控制系统试题10套

过程控制系统试题一

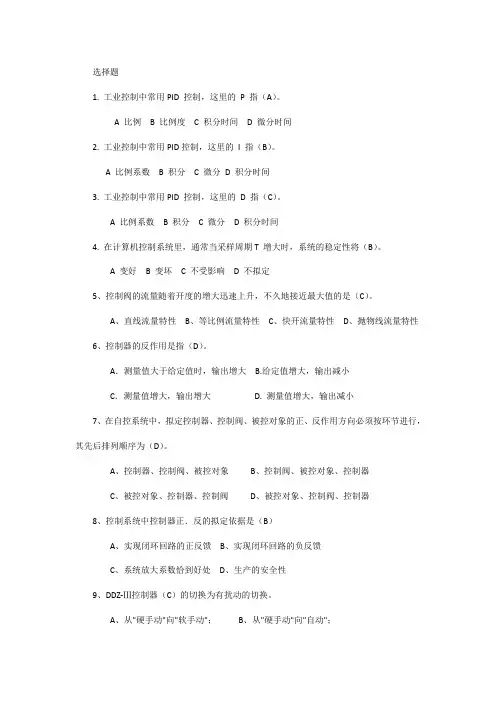

一、选择题,10×3分,

1、过程控制系统由几大部分组成,它们是,( )

A.传感器、变送器、执行器

B.控制器、检测装置、执行机构、调节阀门

C. 控制器、检测装置、执行器、被控对象

D. 控制器、检测装置、执行器

2、在过程控制系统过渡过程的质量指标中, ( )反映控制系统稳定程度的指标

A.超调量

B.衰减比

C.最大偏差

D.振荡周期

3、下面对过程的控制质量没有影响的是: ( )

A .控制通道放大倍数K B.扰动通道放大倍数K Of

C.扰动通道时间常数

D.扰动通道纯滞后时间 4、在对象特性中,( )是静特性。

A. 放大系数Κ

B. 时间常数T

C.滞后时间τ

D.传递函数 5、选择调节参数应尽量使调节通道的( )

A.功率比较大

B.放大系数适当大

C.时间常数适当小

D.滞后时间尽量小

6、在简单控制系统中,接受偏差信号的环节是( )。

A .变送器 B. 控制器, C. 控制阀 D. 被控对象

7、下列说法正确的是( )。

A. 微分时间越长,微分作用越弱,

B. 微分时间越长,微分作用越强,

C. 积分时间越长,积分时间越弱,

D. 积分时间越长,积分时间越强。 8、调节阀按其使用能源不同可分为( )三种。

A,电动 B,液动 C,气动 D,压动 9、打开与控制阀并联的旁路阀,会使可调比(A)。

A.变小

B.变大

C.不变

D. 为零 10、串级控制系统主、副对象的时间常数之比,T/T,( )为好,主、副0102

回路恰能发挥其优越性,确保系统高质量的运行。

A. 3,10

B. 2,8

C. 1,4

D. 1,2

二、判断题,10×2分,

1、过程控制系统中,需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。( )

2、调节阀的结构形式的选择首先要考虑价格因素。( )

3、当生产不允许被调参数波动时,选用衰减振荡形式过渡过程为宜。( )

4、临界比例度法是在纯比例运行下进行的。通过试验,得到临界比例度δ和临K界周期T,然后根据经验总结出来的关系,求出调节器各参数值。( ) K

5、一般来说,测量变送环节的作用方向总是正的。( )

6、均匀控制系统单从结构上看与简单控制是不同的。( )

7、采取分程控制通常可以提高控制阀的可调比。( )

8、积分饱和通常不影响控制系统品质。( )

9、干扰进入调节系统的位置离调节阀越近,离测量元件越远,调节质量越好。( )

10、串级调节系统要求对主参数和副参数均应保证实现无差控制。( ) 三、简答题,4×5分,

1、按照设定值的不同形式, 过程控制系统可分为哪几类,

2、何为控制阀的理想流量特性和工作流量特性,常用的调节阀理想流量特性有

哪些,

3、前馈控制与反馈控制的区别有哪些,

4、什么叫积分饱和,在选择性控制系统中防止积分饱和的方法一般有几种,

四、,10分,某化学反应过程要求参与反应的A、B两物料保持的比例,两物料的最大流量 ,。通过观察发现A、B两物料流量因管线压力波动而经常变化。根据上述情况,要求,

1, 设计一个比较合适的比值控制系统。2,计算该比值系统的比值系数。五、,20分,如图所示的氨冷器,用液氨冷却铜液,要求出口铜液温度恒定。为保证氨冷器内有一定的汽化空间,避免液氨带入

气氨冰机造成事故,采用温度―液位串级控制。铜液

LT

1,此串级控制系统的主副被控变量各是什

TTTCLC么,

液氨2) 试设计温度—液位串级控制系统完成该

控制方案,即将图示的氨冷器控制系统示意图补

充完整,,

3)试画出温度――液位串级控制系统的方块图,

4)确定气动调节阀的气开气关形式,并说明原因,

5)确定主副调节器的正反作用。

过程控制系统试题二

一、选择题,10×3分,

1、下列控制系统中,( )是开环控制系统。

A. 定值控制系统

B. 随动控制系统

C. 前馈控制系统

D. 程序控制系统

2、过渡过程品质指标中,余差表示( )。

A.新稳态值与给定值之差

B.测量值与给定值之差

C.调节参数与被调参数之差

D.超调量与给定值之差 3、对于一阶对象特性,通常可以用( )来表示。

A. 放大倍数K、时间常数T

B. 放大倍数K、滞后时间τ

C. 时间常数T、滞后时间τ

D. 放大倍数K、时间常数T、滞后时间τ

4、用来表征生产设备或过程运行是否正常而需要加以控制的物理量是( )

A.被控对象

B.被控变量

C.操纵变量

D.测量值

,5、被控对象干扰通道具有纯迟延,对系统控制质量的影响是( ),控制通,道减小,对控制质量的影响是( )。

A.有利

B.不利

C.没影响

D.不能确定 6、PID调节器变为纯比例作用,则( )。

A. 积分时间置?、微分时间置?

B. 积分时间置0、微分时间置?

C. 积分时间置?,微分时间置0

D. 积分时间置0,微分时间置0 7、( )在阀芯行程比较小时,流量就比较大,随着行程的增加,流量很快地达到最大。

A. 快开流量特性

B. 线性流量特性

C. 抛物线流量特性

D. 等百分比流量特性 8、串级控制系统设计时,副参数的选择应考虑( )。

A. 使副环包括主要干扰

B. 使副环包括尽量多的干扰

C. 当对象具有非线性环节时,在设计时应使非线性环节处于副回路之中

D. 尽量使副环少或不包括纯滞后

9、开关量的输出一般不用于控制( )。

A,报警器 B,调节阀 C,指示灯 D,继电器二、判断题,10×2分,

1、扰动量是作用于生产过程对象并引起被控变量变化的随机因素。( )

2、对一个系统总是希望能够做到余差小,最大偏差小,调节时间短,回复快。 ( )

3、调节系统投运时,当调节器的测量值与设定值相等,即无偏差,时,就可进行手、自动切换操作。( )
