ansys命令流

（完整版）ANSYS最常用命令流+中文注释（超级大全）ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件，它能够对复杂工程问题进行建模、分析和优化。

本文将提供一个包含常用ANSYS命令的大全，帮助读者快速了解和掌握ANSYS软件的使用。

一、前言ANSYS是一款功能强大的工程仿真软件，它提供了丰富的建模和分析工具，适用于多个领域的工程问题。

掌握ANSYS的命令流能够有效提高工程师的工作效率，快速完成复杂问题的仿真和分析。

二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具，我们可以使用命令流来进行几何模型的创建和编辑。

以下是一些常用的几何模型命令：（1）BLOCK：创建矩形或立方体体素模型。

（2）CYLIND：创建圆柱体模型。

（3）SWEEP：创建沿路径扫掠的模型。

2. 定义材料属性在进行仿真分析之前，需要定义材料的物理属性。

以下是一些常用的材料属性命令：（1）MP: 定义材料的参数，如密度、弹性模量、泊松比等。

（2）EX: 定义材料的弹性模量。

（3）DENS: 定义材料的密度。

3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。

以下是一些常用的网格划分命令：（1）SIZE：设定初始网格尺寸。

（2）MESH：进行自动的网格划分。

（3）ESIZE：设定特定区域的网格尺寸。

4. 定义边界条件在进行仿真分析之前，需要定义边界条件以模拟实际工程环境。

以下是一些常用的边界条件命令：（1）D：定义位移边界条件。

（2）S：定义约束条件。

（3）F：定义外部力或施加力。

5. 设置分析类型ANSYS提供了多种分析类型，如结构分析、热分析、流体分析等。

以下是一些常用的分析类型命令：（1）SOLVE：执行数值分析求解。

（2）ANTYPE：设定分析类型。

（3）FILE：设置解算文件名和保存路径。

6. 查看和后处理结果分析完成后，我们需要查看和后处理结果。

以下是一些常用的结果查看和后处理命令：（1）PLOT：绘制结果曲线或图像。

ANSYS命令集/EXIT,Slab,Fname,Ext,Dir Slab=ALL 保存所有资料Slab=NOSA VE所有更改资料不保存Slab=MODEL保存实体模型，有限元模型，负载的资料（系统默认）例：/EXIT，ALL-------------------------------------------------------- /FILNAM，Fname Fname=工作文件名称，不要扩展名例：/FILNAM，Sanpangzi--------------------------------------------------------/SA VE,Fname,Ext,Dir 保存目前所有的Datebase资料，即更新Jobname.db--------------------------------------------------------/RESUME,Fname,Ext,Dir,NOPAR 回到最后SA VE时的Datebase状态--------------------------------------------------------/CLEAR 清除所有Datebase资料-------------------------------------------------------- LOCAL，KCN，KCS，XC，YC，ZC，THXY，THYZ，THZX，PAR1，PAR2 定义区域坐标系统KCN 区域坐标系统代号，大于10的任何号码KCS=0，1，20=笛卡儿坐标1=圆柱坐标2=球面坐标XC，YC，ZC 该区域坐标原点与整体坐标原点的关系THXY，THYZ，THZX 该区域坐标与整体坐标XYZ轴的关系例：LOCAL，11，1，1，1，0-------------------------------------------------------- CSYS，0，1，2声明当前坐标系统例：CSYS，0-------------------------------------------------------- /UNITS，LABEL 声明系统分析时所用的单位LABEL=SI (米，千克，秒)LABEL=CGS (厘米，克，秒)LABEL=BFT (英尺)LABEL=BIN (英寸)例：LABEL，SI-------------------------------------------------------- /PREP7进入通用前处理器-------------------------------------------------------- N，NODE，X，Y，Z，THXY，THYZ，THZX 定义节点NODE 节点号码X，Y，Z 节点在当前坐标系中位置例：N，1，2，3，4-------------------------------------------------------- NDELE，NODE1，NODE2，NINC 删除已建立的节点NODE1，NODE2 删除从NODE1到NODE2的节点，如1到100 NINC 间隔号码，1为1到100全删，2为1，3，5 (99)例：NDELE，1，100，2--------------------------------------------------------NPLOT，KNUM 将节点显示在图形窗口中KNUM=0不显示节点号码KNUM=1显示节点号码--------------------------------------------------------NLIST，NODE1，NODE2，NINC将节点资料列在窗口中例：NLIST--------------------------------------------------------NGEN，ITIME，INC，NODE1，NODE2，NINC，DX，DY，DZ，SPACE 复制节点ITIME 复制次数，包括本身INC复制时节点号码增量NODE1，NODE2，NINC 要复制的节点DX，DY，DZ 复制出的节点的位置改变量例：NGEN，4，5，1，5，1，1，2，3 将节点1到5复制4次，每次复制X，Y，Z方向分别移动1，2，3单位长度-------------------------------------------------------- FILL，ITIME，INC，NODE1，NODE2，NINC，DX，DY，DZ，SPACE 填充节点（默认为均分填充）例：FILL，1，100 在节点1到100之间填充2，3 (99)-------------------------------------------------------- ET，ITYPE，Ename，KOPT1……KOPT6，INOPR 定义元素ITYPE 元素类型编号Ename 所使用元素名称KOPT1-KOPT6 元素特性编码例：ET，1，LINK1 第1类元素为LINK1单元-------------------------------------------------------- MP，Lab，MAT，C0，C1，C2，C3，C4 定义材料特性材料特性为固定值，其值为C0材料特性随温度变化，由C1-C4控制Lab 材料特性类别MAT 对应ET所定义的元素类型编号ITYPELab=EX，EY，EZ 杨氏系数Lab=DENS 密度Lab=PRXY，PRYZ，PRZX 泊松比Lab=GXY，GYZ，GZX 剪力模数例：MP，EX，1，207E9 第一类元素的杨氏系数为207E9-------------------------------------------------------- R，NSET，R1……R6 定义元素类型几何特性NSET 属性组别号码（系统默认值1）R1-R6 所定义元素类型几何特性值例：R，1，1E-4，2.09E-10 ，0.005-------------------------------------------------------- E，I，J，K，L，M，N，O，P定义元素连接方式I-P 定义元素节点顺序的号码例：E，1，2，5，7 四节点元素的节点顺序为1，2，5，7-------------------------------------------------------- EPLOT，KNUM 将元素显示在图形窗口中ENUM=0 不显示元素ENUM=1 显示元素-------------------------------------------------------- ELIST 将元素资料列在窗口中-------------------------------------------------------- EDELE，IEL1，IEL2，INC 删除已建立的元素IEL1，IEL2，INC 欲删除元素的范围例：EDELE，1，10，1-------------------------------------------------------- EGEN，ITIME，NINC，IEL1，IEL2，IEINC，MINC，IINC，RINC，CINC，DX，DY，DZ 复制元素ITIME 复制次数，包括本身NINC复制时节点号码增量IEL1，IEL2，IEINC 欲复制的元素范围DX，DY，DZ 复制出的元素的位置改变量例：EGEN，6，12，1，4，1 将元素1到4复制6次-------------------------------------------------------- /PNUM，Label，KEY 在图形中显示号码Label=NODE，ELEM，KP，LINE，AREA，VOLUKEY=0 不显示号码KEY=1 显示号码例：/PNUM，ELEM，1-------------------------------------------------------- /SOLU 进入解题处理器--------------------------------------------------------ANTYPE，Antype，Status 声明分析类型Antype=STATIC or 0 静态分析（系统默认）Antype=BUCKLE or 1 屈曲分析Antype=MODAL or 2 振动模态分析Antype=HARMIC or 3 调和外力动力系统分析Antype=TRANS or 4 瞬时动力系统分析例：ANTYPE，STATIC-------------------------------------------------------- F，NODE，Lab，V ALUE，V ALUE2，NEND，NINC定义节点上的集中力NODE 节点号码Lab 外力形式Lab=FX，FY，FZ，MX，MY，MZ 结构力学Lab=HEAT 热学的热流量Lab=AMP，CHRG 电学的电流，电荷Lab=FLUX 磁学的磁通量V ALUE 外力大小NODE，NEND，NINC 施力节点范围例：F，1，FY，，-200，5，1 =F，ALL，FY，-200 节点1-5 的Y方向定义集中力-200（注意FY，，表明V ALUE2默认）-------------------------------------------------------- FDELE，NODE，Lab，NEND，NINC 删除节点集中力例：FDELE，1，FY，5，1 = FDELE，ALL-------------------------------------------------------- D，NODE，Lab，V ALUE，V ALUE2，NEND，NINC，Lab2，Lab3，Lab4，Lab5，Lab6 定义节点自由度的限制NODE，NEND，NINC 选取自由度约束节点的范围Lab 相对元素每一个节点受自由度约束的形式结构力学Lab=UX，UY，UZ（直线位移）Lab=ROTX，ROTY，ROTZ（旋转位移）例：D，1，UX，，，5，1 节点1到5 X方向约束D，1，UX，，，5，1，UY 节点1到5 X Y方向约束D，1，ALL，，，5，1 节点1到5 全部自由度约束注意：使用命令前要先定义元素--------------------------------------------------------DDELE，NODE，Lab，NEND，NINC 取消节点自由度约束例：DDELE，ALL-------------------------------------------------------- DLIST，NODE1，NODE2，NINC 列出节点自由度约束--------------------------------------------------------DL，LINE，AREA，Lab，V ALUE1，V ALUE2定义线自由度限制LINE 线号AREA 线所属面积例：DL，8，3，ALL 定义面积3上面线8的约束注意：同时有DLLIST，DLDELE命令--------------------------------------------------------SFBEAM，ELEM，LKEY，Lab，V ALI，V ALJ，V AL2I，V AL2J，IOFFST，JOFFST定义分布力作用于梁元素的方式及大小ELEM 分布力所作用的元素编号LKEY 梁元素的4个面中分布力所在面号码Lab=PRES （表示分布压力）V ALI，V ALJ 在I，J点分布力的值例：SFBEAM，1，1，PRES，60，30 元素1上1号面作用分布力SFBEAM，1，1，PRES，-30，60--------------------------------------------------------SFE，ELEM，LKEY，Lab，KV AL，V AL1，V AL2，V AL3，V AL4定义分布力作用于元素上的方式及大小ELEM 分布力所作用的元素编号LKEY 分布力作用边，面的号码Lab=PRES （表示分布压力）V AL1-V AL4 分布力在元素边，面上节点的值例：SFE，4，2，PRES，，20，60元素4的第2边，面作用分布力--------------------------------------------------------SF，NLIST，Lab，V ALUE，V ALUE2 定义节点间分布力NLIST 分布力作用边或面上所有节点Lab=PRES例：SF，ALL，PRES，10注意：SFE适用于非均匀分布力，作用在元素的边或面上SF适用于均匀分布力，作用在节点之间-------------------------------------------------------- SFLIST，NODE，Lab 显示分布力-------------------------------------------------------- NSEL，Type，Item，COMP，VMIN，VMAX，VINC，KABS节点选择命令Type 选择方式Type=S 选择一组节点为ACTIVE点Type=R 在现有ACTIVE点中选出一部分作为ACTIVE点Type=A 在选择一部分节点，加入ACTIVE点中Type=U 在现有ACTIVE点中，排除某些节点Type=ALL 选择全部节点作为ACTIVE点Item =NODE 用节点号码选取┇Item =LOC 用节点坐标选取COMP=无┇COMP=X 以节点X坐标为准VMIN，VMAX，VINC 节点选取范围例：NSEL，S，NODE，，1，13，1选1-13中奇数点为ACTIVE点NSEL，A，NODE，，14，20，1 选14-20加入ACTIVE点--------------------------------------------------------OUTPR，Item，FREQ，Cname 分析结果是否显示于输出窗口Item=ALL 所有结果Item=NSOL 节点自由度结果FREQ 负载的次数FREQ=ALL 最后负载例：OUTPR，ALL，ALL注意：仅用于小程序--------------------------------------------------------SOLVE 开始解题--------------------------------------------------------/POST1 进入后处理器--------------------------------------------------------PLDISP，KUND 显示结构变形结构KUND=0 显示变形后结构形状KUND=1 显示变形前后结构形状KUND=0 显示变形前后结构形状，但仅显示外观--------------------------------------------------------PLESOL，Item，Comp显示元素的解答Item（何种解答）Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力S 1，2，3 主应力S EQV，INT 等效应力F X，Y，Z 结构力M X，Y，Z 结构力矩例：PLESOL，S，X，Y，Z--------------------------------------------------------PLNSOL，Item，Comp显示节点的解答Item（何种解答）Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力S 1，2，3 主应力S EQV，INT 等效应力F X，Y，Z 结构力M X，Y，Z 结构力矩U X，Y，Z，SUM 位移ROT X，Y，Z，SUM 旋转位移例：PLNSOL，S，Y PLNSOL，U，X--------------------------------------------------------PRESOL，Item，Comp 打印元素解答Item（何种解答）Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力F X，Y，Z 结构力M X，Y，Z 结构力矩例：PRESOL，S，X--------------------------------------------------------PRNSOL，Item，Comp 打印节点解答Item（何种解答）Comp（Item分量）U X，Y，Z 位移U X，Y，Z方向及总向量方向位移S COMP 应力S PRIN 主应立，等效应力例：PRNSOL，U PRNSOL，S注意：查看结果通常使用PLDISP，1 PLNSOL，U，Y……PRNSOL，S其中PLNSOL中Comp不能省略，PRNSOL中可以省略--------------------------------------------------------TYPE，Itype 声明建立元素时，元素形式号码（对应ET的Itype）例：ET，1，LINK1 ET，2，PLANE42TYPE，1建立LINK1元素TYPE，2建立PLANE42元素--------------------------------------------------------REAL，NSET 声明建立元素时，元素几何参数属性编号（对应R，NSET）--------------------------------------------------------MAT，MAT 声明建立元素时，元素材料特性属性编号（对应MP，MAT）--------------------------------------------------------LSWRITE，LSNUM 多重负载资料保存至文件Jobname.S0i 例：LSWRITE 自动编号，不用输入--------------------------------------------------------LSSOLVE，SLMIN，LSMX，LSINC读取所定义的多重负载并解答SLMIN，LSMX，LSINC 读取负载的范围例：LSSOLVE，1，4 获得1-4负载的解答--------------------------------------------------------DDELE，NODE，Lab，NEND，NINC删除定义的约束条件NODE，NEND，NINC 删除约束的节点范围Lab删除约束的节点方向例：DDELE，1，UY，5，2 删除1，3，5节点的Y向约束--------------------------------------------------------FDELE，NODE，Lab，NEND，NINC删除定义的集中力NODE，NEND，NINC 删除集中力的范围Lab删除外力的方向例：FDELE，1，FY，5，2 删除1，3，5节点的Y向集中力--------------------------------------------------------SFDELE，Nlist，Lab 将已定义的面载荷删除Nlist 面负载所含的节点（由NSEL选择，设Nlist=ALL）Lab=PRES （结构力学）--------------------------------------------------------SFEDELE，ELEM，LKEY，Lab 将负载从元素上删除ELEM 元素编号LKEY 负载作用边，面的号码Lab=PRES （结构力学）--------------------------------------------------------SET，Lstep，SBSTEP，FACT，KIMG，TIME，NGLE，NSET检查负载结果Lstep=负载编号例：SET，2 检查第二负载的结果PLDISP，1……注意：此命令要在/POST1中使用-------------------------------------------------------- FILE，Fname，Ext，Dir 读取分析后的结果文件例：FILE，TEST，RST--------------------------------------------------------ANTYPE，Antype，Status 声明分析类型例：ANTYPE=MODAL or 2 模态分析-------------------------------------------------------- MODOPT，Method，NMODE，FREQB，FREQE，PRMODE，NUMKEY 选择模态分析方法Method=REDUC 降阶法Method=SUBSP 次空间法NMODE 欲求模态个数（降阶法小于主自由度一半）FREQB，FREQE 欲探讨振动频率范围（默认全部）PRMODE 分析后，模态结果保存到结果文件的个数例：MODOPT，SUBSP，5-------------------------------------------------------- M，NODE，Lab1，NEND，NINC，Lab2。

ansys命令流使用方法
在ANSYS中，命令流是一种用于执行特定操作的自动化工具。

以下是ANSYS命令流使用的一般步骤：
1. 打开ANSYS软件并加载您要使用的工程文件。

2. 在ANSYS Graphical User Interface (GUI) 中，将鼠标指针放
在工具栏上。

在“Run”下拉菜单中选择“Command Line”。

3. 在命令行窗口中，输入和编辑您想执行的命令。

您可以使用ANSYS的命令语言以及相关命令进行模型操作、网格生成、
求解等。

4. 您可以通过多种方式输入命令：直接在命令行中输入、从脚本文件中读取、从ANSYS GUI中的日志文件中复制粘贴等。

5. 您可以使用命令流中的参数和变量来进行自动化操作。

使用“!VARIABLE”语句定义变量，并通过“!VARIABLE = value”语
句赋值。

6. 使用ANSYS的各种功能命令对模型进行操作。

例如，在预
处理阶段，您可以使用命令生成几何体、定义材料属性、设定网格、添加边界条件等。

7. 在求解阶段，使用命令启动求解器，设置求解器选项，运行求解器，并监视求解器的输出。

8. 在结果后处理阶段，使用命令读取并处理结果数据，生成图形、报告等。

9. 执行命令流，您可以一次性执行整个命令流，或者逐个执行命令。

10. 您还可以将命令流保存为脚本文件，以便将来再次使用。

以上是ANSYS命令流的一般用法，具体的命令和语法取决于您的特定需求和ANSYS的版本。

建议您参考ANSYS的官方文档和教程，以获得更详细和准确的使用说明。

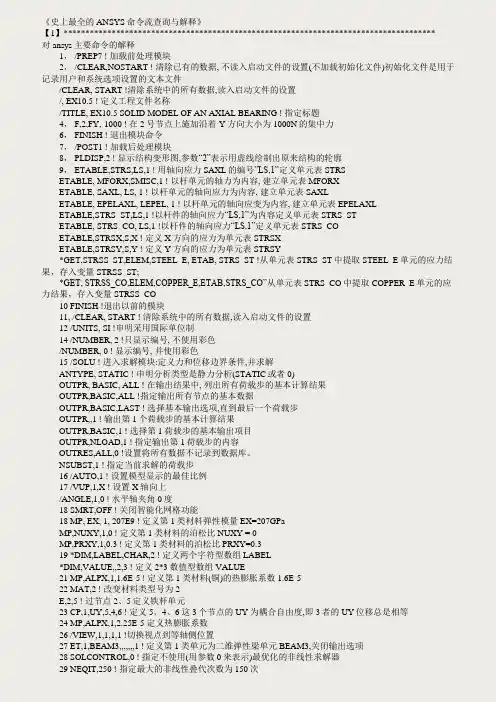

《史上最全的ANSYS命令流查询与解释》【1】*************************************************************************************对ansys主要命令的解释1， /PREP7 ! 加载前处理模块2， /CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4， F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6， FINISH ! 退出模块命令7， /POST1 ! 加载后处理模块8， PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9， ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。

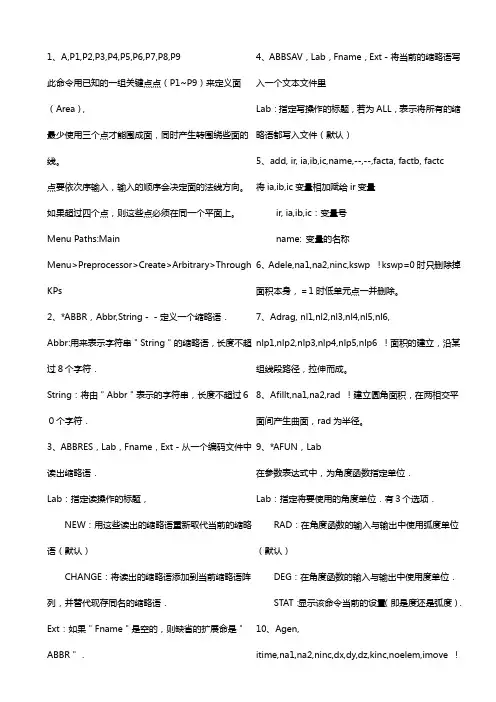

1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:MainMenu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

9、*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．10、Agen,itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。

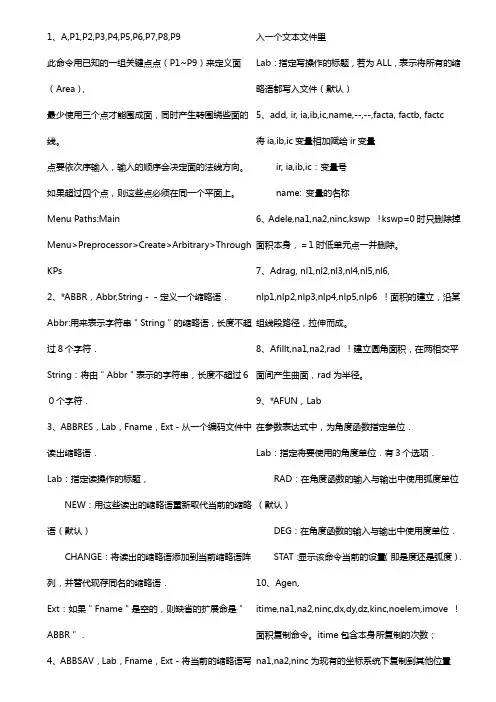

1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:MainMenu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

9、*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．10、Agen,itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。

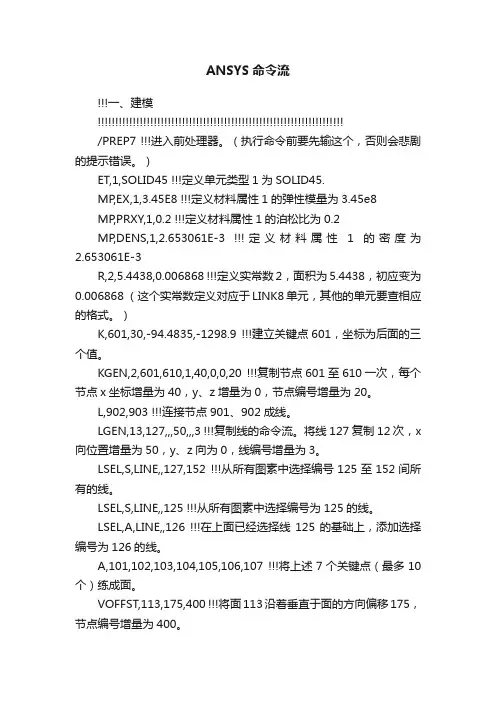

ANSYS命令流一、建模/PREP7 进入前处理器。

（执行命令前要先输这个，否则会悲剧的提示错误。

）ET,1,SOLID45 定义单元类型1为SOLID45.MP,EX,1,3.45E8 定义材料属性1的弹性模量为3.45e8MP,PRXY,1,0.2 定义材料属性1的泊松比为0.2MP,DENS,1,2.653061E-3 定义材料属性1的密度为2.653061E-3R,2,5.4438,0.006868 定义实常数2，面积为5.4438，初应变为0.006868 （这个实常数定义对应于LINK8单元，其他的单元要查相应的格式。

）K,601,30,-94.4835,-1298.9 建立关键点601，坐标为后面的三个值。

KGEN,2,601,610,1,40,0,0,20 复制节点601至610一次，每个节点x坐标增量为40，y、z增量为0，节点编号增量为20。

L,902,903 连接节点901、902成线。

LGEN,13,127,,,50,,,3 复制线的命令流。

将线127复制12次，x 向位置增量为50，y、z向为0，线编号增量为3。

LSEL,S,LINE,,127,152 从所有图素中选择编号125至152间所有的线。

LSEL,S,LINE,,125 从所有图素中选择编号为125的线。

LSEL,A,LINE,,126 在上面已经选择线125的基础上，添加选择编号为126的线。

A,101,102,103,104,105,106,107 将上述7个关键点（最多10个）练成面。

VOFFST,113,175,400 将面113沿着垂直于面的方向偏移175，节点编号增量为400。

V,301,3301,306,307, 401, 3401, 406, 407 将上述八个关键点连结成体。

（注意前四个点和后四个点的选择顺序需一致，即同为顺时针或逆时针）-注意：关键点个数最多8个。

V,304,3304,305, 404,3404,405 将上述六个关键点连结成体。

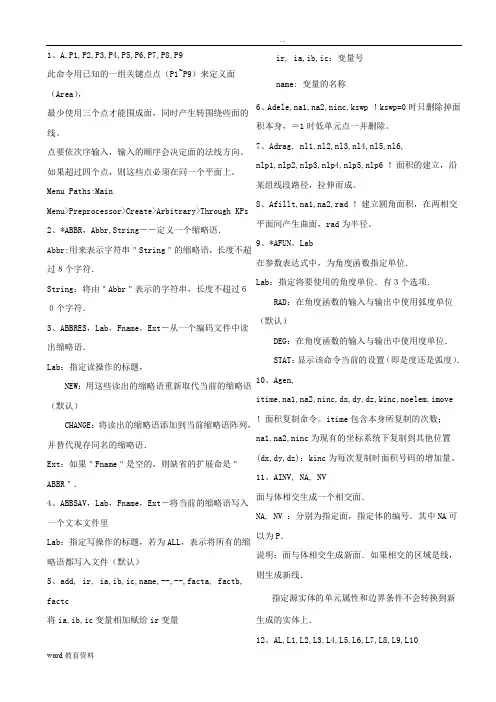

1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:MainMenu>Preprocessor>Create>Arbitrary>Through KPs 2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量 ir, ia,ib,ic：变量号 name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

9、*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．10、Agen,itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108， 超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81， SOLID98，FLUID129，INFIN110，111，FLUID116，130 界面单元:INTER192，193，194，195 显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent )等。

Ansys 命令流中文对照Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进入前处理)3．/solu 求解4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册1 定义参数、数组，并赋值.dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时)2 /prep7(进入前处理)2.1 定义几何图形：关键点、线、面、体csys,kcnkcn , 0 迪卡尔zuobiaosi1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系numstr, label, value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstrK, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0”如果附有节点及单元，则一起拷贝。

“1”不拷贝节点和单元imove：“0”生成拷贝“1”移动原关键点至新位置，并保持号码，此时（itime,kinc,noelem）被忽略注意：MA T,REAL,TYPE 将一起拷贝，不是当前的MA T,REAL,TYPEA, P1, P2, ………P18 由关键点生成面AL, L1,L2, ……,L10 由线生成面面的法向由L1按右手法则决定，如果L1为负号，则反向。

《史上最全的ANSYS命令流查询与解释》[1]*************************************************************************************对ansys主要命令的解释1, /PREP7 ! 加载前处理模块2, /CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置<不加载初始化文件>初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4, F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6, FINISH ! 退出模块命令7, /POST1 ! 加载后处理模块8, PLDISP,2 ! 显示结构变形图,参数"2"表示用虚线绘制出原来结构的轮廓9, ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号"LS,1"定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力"LS,1"为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力"LS,1"定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果,存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO"从单元表STRS_CO中提取COPPER_E单元的应力结果,存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析<STA TIC或者0>OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。

八天学会 Ansys 命令流为方便大家的沟通和学习, 特推出 " 跟我学命令流 " 课程本课程分为三部分: 前办理 , 加载求解 , 后办理每部分的学习时间:10 天,合计 30 天每日学习大概10 个命令希望本课程对大家能有所帮助第一天目标 : 熟习 ANSYS基本重点字的含义k --> Keypoints重点点l --> Lines线a --> Area面v --> Volumes体e --> Elements单元n --> Nodes节点cm --> component组元et --> element type单元种类mp --> material property资料属性r --> real constant实常数d --> DOF constraint拘束f --> Force Load集中力sf --> Surface load on nodes表面载荷bf --> Body Force on Nodes体载荷ic --> Initial Conditions初始条件次日目标 : 认识命令流的整体构造, 掌握每个模块的表记!文件说明段/BATCH/TITILE,test analysis !定义工作标题/FILENAME,test !定义工作文件名/PREP7 ! 进入前办理模块表记!定义单元 , 资料属性 , 实常数段ET,1,SHELL63 ! 指定单元种类ET,2,SOLID45 !指定体单元MP,EX,1,2E8 !指定弹性模量MP,PRXY,1,0.3 !输入泊松比MP,DENS,1,7.8E3 ! 输入资料密度R,1,0.001 !指定壳单元实常数- 厚度......!成立模型K,1,0,0,, !定义重点点K,2,50,0,,K,3,50,10,,K,4,10,10,,K,5,10,50,,K,6,0,50,,A,1,2,3,4,5,6, !由重点点生成面......!区分网格ESIZE,1,0,AMESH,1......FINISH ! 前办理结束表记/SOLU ! 进入求解模块表记!施加拘束和载荷DL,5,,ALLSFL,3,PRES,1000SFL,2,PRES,1000......SOLVE !求解表记FINISH ! 求解模块结束表记/POST1 ! 进入通用后办理器表记....../POST26 ! 进入时间历程后办理器/EXIT,SAVE ! 退出并存盘以下是日记文件中常出现的一些命令的表记说明, 希望能给大家在整理LOG文件时有所帮助/ANGLE ! 指定绕轴旋转视图/DIST !说明对视图进行缩放/DEVICE ! 设置图例的显示, 如: 风格 , 字体等/REPLOT ! 从头显示目前图例/RESET ! 恢复缺省的图形设置/VIEW ! 设置察看方向/ZOOM !对图形显示窗口的某一地区进行缩放第三天生成重点点和线部分1.生成重点点K, 重点点编号 ,X 坐标 ,Y 坐标 ,Z 坐标例:K,1,0,0,02.在激活坐标系生成直线LSTR,重点点 P1, 重点点 P2例 LSTR,1,23.在两个重点点之间连线L, 重点点 P1, 重点点 P2例 L,1,2注: 此命令会随目前的激活坐标系不同而生成直线或弧线4.由三个重点点生成弧线LARC,重点点 P1, 重点点 P2, 重点点 PC,半径 RAD例注: 重点点 PC是用来控制弧线的凹向5.经过圆心半径生成圆弧CIRCLE,重点点圆心 , 半径 RAD,,,, 圆弧段数NSEG例:CIRCLE,1,0.05,,,,46.经过重点点生成样条线BSPLIN,重点点 P1, 重点点 P2,重点点 P3, 重点点 P4, 重点点 P5, 重点点 P6例:BSPLIN,1,2,3,4,5,67.生成倒角线LFILLT, 线 NL1, 线 NL2,倒角半径RAD例8.经过重点点生成面A, 重点点 P1, 重点点 P2, 重点点 P3, 重点点 P4, 重点点 P5, 重点点 P6,P7,P8...例:A,1,2,3,49.经过线生成面AL, 线 L1, 线 L2, 线 L3, 线 L4, 线 L5, 线 L6, 线 L7, 线 L8, 线 L9, 线 L10例:AL,5,6,7,810.经过线的滑移生成面ASKIN, 线 NL1,线 NL2,线 NL3,线 NL4, 线 NL5, 线 NL6, 线 NL7,线 NL8, 线 NL9例:ASKIN,1,4,5,6,7,8注: 线 1 为滑移的导向线第四天目标 : 掌握常用的实体 - 面的生成生成矩形面1.经过矩形角上定位点生成面BLC4,定位点 X 方向坐标 XCORNER,定位点 Y 方向坐标 YCORNER,矩形宽度 WIDTH,矩形高度HEIGHT,矩形深度 DEPTH例:BLC4,0,0,5,3,02.经过矩形中心定位点生成面BLC5,定位点 X 方向坐标 XCENTER,定位点 Y 方向坐标 YCENTER,矩形宽度 WIDTH,矩形高度HEIGHT,矩形深度 DEPTH注: 与上条命令的不同就在于矩形的定位点不同样例:BLC5,2.5,1.5,5,3,03. 经过在工作平面定义矩形X.Y 坐标生成面RECTNG,矩形左界限 X 坐标 X1,矩形右界限X 坐标 X2, 矩形下界限Y坐标 Y1, 矩形上界限Y 坐标 Y2例:RECTNG,0,5,0,3生成圆面4.经过中心定位点生成实心圆面CYL4,定位点 X 方向坐标 XCENTER,定位点 Y 方向坐标 YCENTER,圆面的内半径 RAD1,内圆面旋转角度 THETA1,圆面的外半径 RAD2,外圆面旋转角度 THETA2,圆面的深度 DEPTH注: 如要实心的圆面则不用 RAD2,THETA2,DEPTH例:CYL4,0,0,5,3605.生成扇形圆面命令介绍如上例 1 实心扇形 :CYL4,0,0,5,60例 2 扇形圆环 :CYL4,0,0,5,60,10,60 例3 整的圆环 :CYL4,0,0,5,360,10,360注: 同时可经过定义圆面的深度以生成柱体6.经过在工作平面定义开端点生成圆面CYL5,开始点 X坐标 XEDGE1,开始点 Y坐标 YEDGE1,结束点 X坐标 XEDGE2,结束点 Y坐标YEDGE2, 圆面深度 DEPTH例:CYL5,0,0,2,2,7.经过在工作平面定义内外半径和开端角度来生成圆面PCIRC,内半径 RAD1,外半径 RAD2,开端角度THETA1,结束角度THETA2例 LCIRC,2,5,30,1808.生成面与面的倒角AFILLT, 面 1 的编号 NA1, 面 2 的编号 NA2,倒角半径RAD例:AFILLT,2,5,2下一讲 : 多边形面的生成第五天目标 : 掌握多边形面和体的生成1.生成多边形面命令 :RPR4, 多边形的边数NSIDES,中心定位点X 坐标 XCENTER,中心定位点Y 坐标 YCENTER,中心定位点距各边极点的距离RADIUS,多边形旋转角度THETA例:RPR4,4,0,0,0.15,30注: 这条命令可经过定义不同的NSIDES生成三边形 , 四边形 ,...,八边形2.生成多边形体命令 :RPR4, 多边形的边数NSIDES,中心定位点X 坐标 XCENTER,中心定位点Y 坐标 YCENTER,中心定位点距各边极点的距离RADIUS,多边形旋转角度THETA,多边形的深度DEPTH例注: 多边形体和面命令独一的不同就在于深度DEPTH的定义到此 , 重点点 , 线 , 面的生成解说已结束, 下一讲 : 体的生成第六天目标 : 掌握体的生成命令1.经过重点点生成体命令 :V, 重点点 P1, 重点点 P2, P3, P4, P5, P6, P7, P8例:V,4,5,6,7,15,24,252.经过面生成体命令 :VA, 面 A1, 面 A2, A3, A4, A5, A6, A7, A8, A9, A10例:VA,3,4,5,8,103.经过长方形角上定位点生成体命令 :BLC4该命令前方在讲生成面的时候已作介绍, 独一的不同在于深度DEPTH的定义 .4.经过长方形中心定位点生成面命令 :BLC55.经过定义长方体开端地点生成体命令 :BLOCK,开始点 X 坐标 X1,结束点 X 坐标 X2, Y1, Y2, Z1, Z2例:BLOCK,2,5,0,2,1,36.生成圆柱体基本命令通生成圆形面, 不同在于DEPTH的定义基本命令 :CYL4基本命令 :CYL5基本命令 :CYLIND7.生成棱柱基本命令通生成多边形, 不同在于DEPTH的定义基本命令 :RPR48.经过球心半径生成球体命令 :SPH4, 球心 X 坐标 XCENTER,球心 Y 坐标 YCENTER,半径 RAD1,半径 RAD2例:SPH4,1,1,2,59.经过直径上开端点坐标生成球体命令 :SPH5, 起点 X 坐标 XEDGE1,起点 Y坐标 YEDGE1,结束点 X 坐标 XEDGE2,结束点 Y 坐标YEDGE2例:SPH5,2,5,7,610.在工作平面起点经过半径和转动角度生成球体命令 :SPHERE,半径 RAD1,半径 RAD2,转动角度THETA1,转动角度THETA2例:SPHERE,2,5,0,6011.生成圆锥体命令 :CONE,底面半径 RBOT,顶面半径 RTOP,底面高 Z1, 顶面高 Z2, 转动角度 THETA1,转动角度THETA2例:CONE,10,20,0,50,0,180下一讲 : 布尔操作第七天目标 : 掌握常用的布尔操作命令1.沿法向延长面生成体命令 :VOFFST,面的编号NAREA,面拉伸的长度DIST, 重点点增量KINC例:VOFFST,1,2,,2.经过坐标的增量延长面生成体命令 :VEXT, 面 1 的编号 NA1,面 2 的编号 NA2,增量 NINC,X 方向的增量 DX,Y 方向的增量 DY,Z 方向的增量 DZ, RX, RY, RZ例:VEXT,1,5,1,1,2,2,3. 面绕轴旋转生成体命令 :VROTAT,面 1 的编号PAX1,定位轴重点点 2 编号NA1,面 2 的编号PAX2,旋转角度NA2,NA3, NA4, NA5, NA6,ARC,生成体的段数 NSEG定位轴重点点 1 编号例:VROTAT,1,2,,,,,4,5,360,44. 沿线延长面生成体命令 :VDRAG,面 1 的编号 NA1,面 2 的编号 NA2, NA3, NA4, NA5, NA6,导引线 2 的编号 NLP2, NLP3, NLP4, NLP5, NLP6例:VDRAG,2,3,,,,,8,导引线 1 的编号NLP1, 5. 线绕轴旋转生成面命令 :AROTAT,线 1 的编号 NL1, NL2, NL3, NL4, NL5, NL6,位轴重点点 2 的编号 PAX2,旋转角度ARC,生成面的段数例:AROTAT,3,4,,,,,6,8,360,4定位轴重点点NSEG1 的编号PAX1,定6.沿线延长线生成面命令 :ADRAG,线 1 的编号 NL1,NL2, NL3, NL4, NL5, NL6, 导引线 1 的编号 NLP1, NLP2, NLP3, NLP4, NLP5, NLP6例:ADRAG,3,,,,,,87.同理能够延长重点点 , 相应的命令以下 :LROTAT, NK1, NK2, NK3, NK4, NK5, NK6, PAX1, PAX2, ARC, NSEGLDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4, NL5, NL6各选项的含义相同于上 .8.延长一条线命令 LEXTND,线的编号 NL1, 定位重点点编号 NK1,延长的距离 DIST, 原有线能否保存控制项KEEP例 LEXTND,5,2,1.5,09.布尔操作 : 加命令 LCOMB,线编号 NL1,线编号 NL2, 能否改正控制项KEEP例 LCOMB,2,5注: 对面和体的相应为:VADD,AADD.选项的含义都近似10.布尔操作 : 粘接和搭接搭接的中心重点字为:OVLAP,随实体的不同略有不同, 如 :对体为 VOVLAP对面为 AOVLAP对线为 LOVLAP粘接的中心重点字为:GLUE, 随实体的不同略有不同, 如 :对体为 VGLUE对面为 AGLUE对线为 LGLUE但其余的选项的含义是近似的, 这里就不再累述.下一讲 :挪动 ,复制 ,映照 , 删除 ...第八天目标 : 掌握体素的挪动, 复制 , 删除 , 映照一. 挪动重点点命令 :KMODIF,重点点编号NPT,挪动后的坐标X, 挪动后的坐标Y, 挪动后的坐标Z例:KMODIF,5,0,0,2二. 挪动复制重点点命令 :KGEN,复制次数选项 ITIME, 开端重点点编号 NP1,结束重点点编号 NP2,增量 NINC,偏移DX,偏移 DY,偏移 DZ,重点点编号增量 KINC, 生成节点单元控制项 NOELEM,原重点点能否被修改选项 IMOVE例:KGEN,2,1,10,1,2,2,2,,,,注:IMOVE 选项说明 , 设置为 0 时, 不改正原重点点 , 即为复制 , 设置为 1 时 , 改正原重点点 , 即为挪动 , 进而经过控制 IMOVE选项实现挪动或复制 .三. 挪动复制线命 LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上四. 挪动复制面命:AGEN,ITIME,NA1,NA2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上五. 挪动复制体命令 :VGEN,ITIME,NV1,NV2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上六. 改正面的法向方向命令 :ANORM,面的编号 ANUM,单元的法向方向能否改正选项NOEFLIP例:ANORM,2七.体素的删除基本的命令为 :*DELE组合不同的重点字形成不同的命令如:KDELE,LDELE,ADELE,VDELE基本的命令格式为 :*DELE, 开端体素编号 N*1, 结束体素编号 N*2, 增量 NINC,能否删除体素基层的元素选项 KSWP如 LDELE,2,5,1,1八.体素的映照基本的命令为 :*SYMM组合不同的重点字形成不同的命令如:KSYMM,LSYMM,ARSYM,VSYMM基本的命令格式为 :*SYMM,映照轴选项 NCOMP,开端体素编号 N*1, 结束体素编号 N*2, 增量NINC,重点点编号增量 KINC,NOELEM, IMOVE如:VSYMM,X,1,10,1,,,,。

《史上最全的ANSYS命令流查询与解释》【1】*************************************************************************************对ansys主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STA TIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。

ANSYS结构解析单元功能与特征/POST1/可以构成一一些命令，一般是一种整体命令（ session),三十也有特别，比方是办理 ! 是说明说明符号，，与其余软件的说明是相同的， ansys 不作为命令读取，*此符号一般是 APDL 的表记符，也就是 ansys 的参数化语言，如 *do ,,,*enddo 等等NSEL 的意思是node select，即选择节点。

s 就是 select，选择。

DIM是定义数组的意思。

array 数组。

MP 命令用来定义资料参数。

K 是建立要点点命令。

K, 要点点编号 ,x 坐标 ,y 坐标， z 坐标。

K, NPT, X, Y , Z 是定义要点点， K 是命令， NPT 是要点点编号， XYZ 是坐标。

NUMMRG , keypoint 用这个命令，要保证要点点的地点完整相同，不过要点点号不一样样的才行。

这个命令关于重复的线面都可以用。

这个很简单，压缩要点。

Ngen 复制节点e,节点号码：这个命令式经过节点来形成单元NUMCMP,ALL ：压缩所有编号，这样你所有的线都会挨次次重新编号 ~你若是需要固定的线固定的标号NSUBST,100,500,50 ：经过指定子步数来设置载荷步的子步LNSRCH 线性搜寻是求解非线性代数方程组的一种技巧，此法会在一段区间内，以必定的步长逐渐搜寻根，对比常用的牛顿迭代法所要耗费的计算量大得多，但它可以防备在一些状况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜寻PRED 激活自由度求解展望NEQIT 指定一个荷载步中的最大子步数AUTOTS自动求解控制打开自动时间步长.KBC -指定阶段状也许用跳板装载里面一个负荷步骤。

SPLINE :P1， P2， P3，P4， P5， P6， XV1 ， YV1 ， ZV1 ， XV6 ，YV6 ， ZV6 （生成分段样条曲线）*DIM ， Par，Type ，IMAX ，JMAX ， KMAX ， Var1，Var2， Var3（定义载荷数组的名称）【注】 Par: 数组名Type： array 数组，仿佛fortran, 下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8 个字符）tableIMAX ， JMAX ， KMAX各维的最大下标号Var1， Var2，Var3 各维变量名，缺省为row,column,plane( 当 type 为 table 时 )/config 是设置 ansys 配置参数的命令格式为 /CONFIG, Lab, V ALUELab 为参数名称value 为参数值比方： /config ， MXEL ，10000 的意思是最大单元数为10000杆单元 : LINK1、 8、 10、 11、 180梁单元： BEAM3、 4、 23、 24，44， 54， 188， 189管单元 : PIPE16， 17， 18， 20， 59， 602D实体元 : PLANE2， 25， 42， 82， 83， 145，146， 182， 1833D实体元 : SOLID45， 46， 64，65， 72， 73，92， 95， 147，148， 185， 186，187， 191壳单元 : SHELL28， 41， 43， 51， 61， 63， 91， 93， 99， 143， 150， 181，208， 209弹簧单元 : COMBIN7， 14， 37，39， 40质量单元 : MASS21接触单元 : CONTAC12， 52， TARGE169， 170， CONTA171， 172， 173， 174， 175， 178矩阵单元 : MATRIX27， 50表面效应元 : SURF153， 154粘弹实体元 : VISCO88， 89， 106， 107， 108，超弹实体元 : HYPER56， 58， 74， 84， 86， 158耦合场单元 : SOLID5， PLANE13， FLUID29， 30，38， SOLID62， FLUID79， FLUID80，81，SOLID98， FLUID129， INFIN110 ， 111， FLUID116，130界面单元 : INTER192， 193， 194， 195显式动力解析单元 : LINK160， BEAM161， PLANE162， SHELL163， SOLID164， COMBI16杆单元单元名称简称节点数节点自由度特征备注LINK12D杆2Ux,Uy EPCSDGB常用杆元LINK83D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉EDGB模拟缆索的废弛及或仅受压杆缝隙LINK113D线性调理EGB模拟液压缸和大转器动LINK1803D有限应变杆EPCDFGB另可考虑粘弹塑性E- 弹性 (Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度deflection)， F- 大应变 (Large strain)或有限应变(Finite strain)，B-单元存亡(Birth and dead),G-化 (Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应降落(Adaptive descent)等。

1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

ANSYS命令流详解（超全）一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ansys命令流语法ANSYS命令流语法是使用ANSYS软件进行仿真分析的关键部分。

它是一种将命令以特定顺序组合在一起的方式，以实现特定的分析目标。

本文将介绍ANSYS命令流语法的基本语法规则和常用命令，以及如何使用它们进行仿真分析。

一、ANSYS命令流语法的基本语法规则1. 命令的基本格式：命令[选项] [参数1, 参数2, ...]2. 命令的执行顺序：ANSYS命令流是按照命令的顺序逐条执行的。

如果需要改变执行顺序，可以使用条件语句、循环语句等控制结构。

3. 注释：可以在命令流中添加注释，以"!"开头。

注释部分不会被执行，可以用于解释命令的用途或添加说明。

4. 变量和参数：可以使用变量和参数来存储和传递数据。

变量以"$"开头，参数以"%"开头。

二、常用命令1. Preprocessor命令：用于定义和准备分析模型的预处理操作。

- /PREP7：进入预处理器界面。

- ET，MP，REAL等：定义单元类型、材料属性、实数等。

- K，L，A等：创建节点、单元、区域等。

2. Solution命令：用于设置和运行分析求解器。

- /SOLU：进入求解器界面。

- SOLVE，ANTYPE等：设置分析类型、求解选项等。

- D，S等：定义边界条件、加载条件等。

3. Postprocessor命令：用于后处理和分析结果的可视化。

- /POST1：进入后处理器界面。

- PLOT，PDEF等：绘制图形、定义图形属性等。

- PRINT，*VWRITE等：输出结果数据。

三、使用ANSYS命令流语法进行仿真分析使用ANSYS命令流语法进行仿真分析的一般步骤如下：1. 导入几何模型：使用CAD软件创建几何模型，并将其导入ANSYS 中。

2. 定义材料属性：根据实际材料的物理特性，使用MP命令定义材料属性。

3. 网格划分：使用网格划分命令划分几何模型，生成有限元网格。

命令流详解1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。
