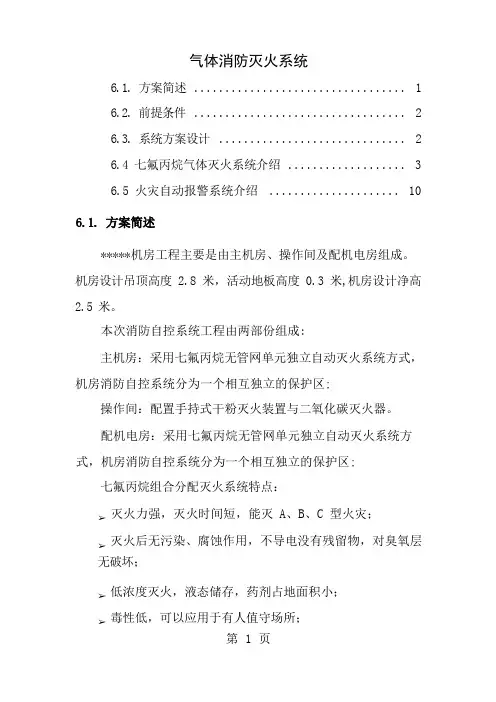

6.1. 方案简述
*****机房工程主要是由主机房、操作间及配电机房组成。机房设计吊顶高度2.8米，活动地板高度0.3米,机房设计净高2.5米。
本次消防自控系统工程由两部分组成:
主机房：采用七氟丙烷无管网单元独立自动灭火系统方式，机房消防自控系统分为一个相互独立的保护区;
操作间：配置手持式干粉灭火装置和二氧化碳灭火器。
配电机房：采用七氟丙烷无管网单元独立自动灭火系统方式，机房消防自控系统分为一个相互独立的保护区;
七氟丙烷组合分配灭火系统特点：
➢灭火力强，灭火时间短，能灭A、B、C型火灾；
➢灭火后无污染、腐蚀作用，不导电没有残留物，对臭氧层无破坏；
➢低浓度灭火，液态储存，药剂占地面积小；
➢毒性低，可以应用于有人值守场所；
➢系统具有扩展性。
6.2. 前提条件
➢消防报警控制器安装在本层过道
➢大楼消防电源已具备
6.3. 系统方案设计
本系统设计采用七氟丙烷柜式气体灭火系统。
目前气体消防主流产品有：CO
2
自动灭火系统、卤代烷1301自动灭火系统、INERGEN（烟烙尽）、七氟丙烷气体灭火系统。
CO
2是一种适用于计算机机房的灭火剂，但CO
2
一般只能适用于那些无人值守
或较少时间有人在内的机房。
卤代烷1301有一定毒性，但其对大气臭氧层有破坏作用，成为一种被逐渐淘汰的产品。
INERGEN（烟烙尽）是一种比较新的气体灭火剂，但由于目前主要依靠国外技术，投资量大，维护费用高，还未普及推广使用。
七氟丙烷气体则完全摒弃了CO2、卤代烷1301、INERGEN的缺点，毒性低，价格较便宜，已经为当今计算机机房首推的气体灭火剂。
根据以上四种灭火系统的比较并结合计算机房特有的情况特点和防火等级，参考业主的消防需求，我们设计采用目前国际上最先进的气体灭火系统——七氟丙烷气体灭火系统。
6.3.1 消防系统保护区的设置
因本次工程设计的灭火工作区域被操作间隔开，我们设置 2个相互独立的气体保护区。
七氟丙烷柜式气体灭火系统可以组成两种形式的灭火系统，即组合分配式系统（有管网系统）与单元独立系统（无管网系统）。本消防工程存在多个需要保护的区域，因此采用七氟丙烷无管网单元独立式柜式气体灭火系统。
6.3.2 消防系统组成
本工程消防系统以七氟丙烷气体自动灭火消防为主。本层机房区的气体消防系统是由七氟丙烷气体灭火系统和火灾自动报警系统两部分组成，构成一个完整的七氟丙烷自动灭火系统。
6.4 七氟丙烷气体灭火系统介绍
本方案中单元独立式系统中共有两个保护区，火灾气体喷嘴布置形式：
机房保护区的火灾喷嘴安装在天花板向室内的一侧。当一个区域发生火灾时通过该区的释放阀，继而打开系统七氟丙烷的供该区的储瓶，并向该区释放七氟丙烷进行灭火，而其他区域的储瓶则被其单向阀阻止而不打开。
本层保护区的设计灭火浓度为8%，通过智能灭火控制器的逻辑编程，来实
现不同保护区的气体喷放。
本方案选用的七氟丙烷灭火产品为海湾柜式气体灭火系统产品。
⑴性能方面：该产品性能处于国内同类产品领先水平，为国内消防主流
产品。海湾为中国驰名商标。该公司七氟丙烷灭火系统按照国际标准送检；
⑵技术先进性方面：七氟丙烷灭火系统在现行应用的气体灭火系统中，要
求的喷放时间最短，因此其灭火剂的秒流量比其它灭火系统要大很多。所以灭火剂容器的阀门设计，需满足喷放的时间短的要求。该公司容器阀是快开型结构，采用了差动式的设计。我们是从较多的进口气体灭火系统设备中了解该结构的，并通过大量的试验，掌握了具体的数据后，才进行阀门的设计。差动式阀门设计，其关键是起密封作用的活塞两端面积比系数的确定。面积比太大，阀门动作灵敏性高，但密封可靠性降低，面积比太小，阀门密封性提高但灵敏性降低，我们通过反复试验验证，使阀门在保证密封性的前提下，提高了阀门的灵敏性。七氟丙烷灭火系统是用于重要场所的防护，灭火系统要处于良好的工作状态。但灭火剂瓶组的容器阀，其显示内部压力的压力表，是长期承受压力的仪表，在经过一段很长时间后，压力表有失准损坏的可能。因此该产品设计的压力表平时处于关闭状态，当检查储气瓶压力时松开压力表下的螺母90°即可打开压力表观看瓶内压力，检查完毕后，再拧紧螺母即可，这样可保证压力表长期受压使用及多次开启。
⑶可靠性方面：
七氟丙烷灭火系统其设计寿命较长，一旦发生火灾，能立即启动释放灭火剂。因而其可靠性十分重要。
该公司七氟丙烷灭火系统在设计上充分考虑了其可靠性能的要求，其中对阀门运动部件润滑材料方面，我们选用了进口硅脂，保证在二十年使用寿命期，不会变硬干涸。
高压软管采用不锈钢软管。灭火剂从灭火剂瓶组释放会产生冲击振动现象，一般阀门出口连接采用高压软管，否则因冲击容易在两端接头处产生金属断裂。考虑到灭火系统设计使用寿命达20年，其连接软管如采用橡胶或其它柔性非金属材料，容易老化，使强度降低，一旦灭火剂释放，高压软管断裂，灭火剂将不能释放到防护区。因此该公司高压软管采用金属不锈钢软管材料，且经8Mpa水压逐条试验。
为保障灭火设备在运输过程中某种意外因素引起误动作，在启动阀及容
器阀上均设置了专用的运输保险销及防护帽，以防在运输及安装过程中瓶组误喷造成人员的伤害。
灭火系统设备的启动部件采用电磁启动，长时期动作可靠，抗干扰能力强，比普通的电爆管启动技术在使用上更安全。电磁阀部件逐具经过推力测试，保证其工作推力达到设计启动力两倍以上。
灭火系统瓶架采用异型钢材焊接成型，刚性及喷放时稳定性经过多次试验，让实其使用性能，外观美观，方便维修操作。
集流管工艺采用焊接试验后整体内外镀锌处理。因此两端均用法兰结构，以免在电镀后再焊接封堵其中一端而破坏了镀锌层。因此集流管抗腐蚀性强。
①海湾柜式灭火系统控制程序示意图
