单片机课程设计—万年历[1]
郑州轻工业学院
软件学院
单片机与接口技术课程设计总结报告
设计题目:电子万年历
学生姓名:
系别：
专业：
班级：
学号：
指导教师：
2011年12月16日

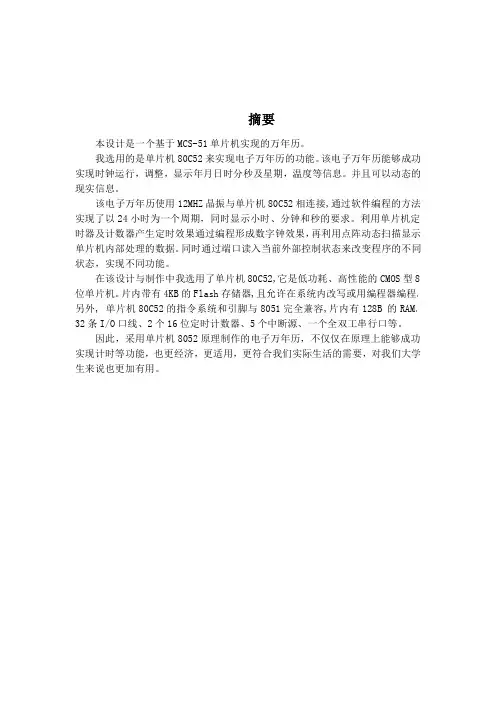

逻辑总框图:
该电子万年历的总体设计框图如图(1)所示。
设计所需的元件：
元件名称型号数量/个
单片机 AT89C52 1
时钟芯片 DS1302 1
晶振 12MHz 1
晶振 32.768kHz 1
电容 30pF 2
电容 22uF 1
按键开关 4
电阻 10K 9
滑动变阻器 1K 1
电池 1.5V 4
LCD LCD1602 1
电源Vcc +5V 1
导线若干
单元电路设计：
1、主控制系统
单片机中央处理系统的方案设计，选用AT89C52单片机作为中央处理器，如图（2）所示。该单片机除了拥有MCS-51系列单片机的所有优点外，内部还具有8K的在系统可编程FLASH存储器，低功耗的空闲和掉电模式，极大的降低了电路的功耗，还包含了定时器、程序存储器、数据存储器等硬件，其硬件能符合整个控制系统的要求，不需要外接其他存储器芯片和定时器件，方便地构成一个最小系统。整个系统结构紧凑，抗干扰能力强，性价比高。
2、时钟振荡电路
时钟振荡电路图（3）所示，时钟振荡电路用于产生单片机正常工作时所需要的时钟信号，电路由两个30pF的瓷片电容和一个12MHz的晶振组成，并接入到单片机的XTAL1和XTAL2引脚处，使单片机工作于内部振荡模式。此电路在加电后延迟大约10ms振荡器起振，在XTAL2引脚产生幅度为3V左右的正弦波时钟信号，其振荡频率主要由石英晶振的频率决定。电路中两个电容C1、C2的作用使电路快速起振，提高电路的运行速度。
图（3）时钟振荡电路图图（4）复位电路
3、复位电路
复位电路由电阻和极性电容组成，如图(4)所示，通过高电平使单片机复位，在时钟电路开始工作后，当高电平的时间超过大约2us时，即可实现复位。此复位电路为上电复位，较为简单。若改进可以添加手动复位的功能，上电复位发生在开机加电时，由系统自动完成，手动复位通过一个按键来实现，在程序运行时，若遇到死机，死循环或程序“跑飞”等情况，通过手动复位就可以实现重新启动的操作。手动按钮复位需要人为在复位输入端RST上加入高电平。一般采用的办法是在RST端和正电源Vcc之间接一个按钮和一个电阻。
4、DS1302时钟电路
时钟电路主要由时钟芯片DS1302、备用电池、晶振等几部分组成，如图(6)所示。DS1302采用3线串行接口，占用引脚少，内部集成了可编程日历时钟，用户可以根据需要通过单片机的控制来自行设置，支持双电源供电，可以使用外部主电源和备用电源，备份电源能够使时钟芯片继续工作。
图（5） DS1302管脚图图（6） DS1302时钟电路
DS1302各引脚的功能为：
8: Vcc1：备用电池端；
1: Vcc2：5V电源。当Vcc2>Vcc1+0.2V时，由Vcc2向DS1302供电，当Vcc2< Vcc1时，由Vcc1向DS1302供电；
7: SCLK：串行时钟，输入；
6: I/O：数据输入输出口；
5: CE/RST：复位脚；
2、3: X1、X2 是外接晶振脚（32.768KHZ的晶振）；
4: 地（GND）。
DS1302有关日历、时间的寄存器：
图（7）DS1302有关日历、时间的寄存器
1、秒寄存器（81h、80h）的位7定义为时钟暂停标志（CH）。当初始上电时该位置为1，时钟振荡器停止，DS1302处于低功耗状态；只有将秒寄器的该位置改写为0时，时钟才能开始运行。
2、小时寄存器（85h、84h）的位7用于定义DS1302是运行于12小时模式还是24小时模式。当为高时，选择12小时模式。在12小时模式时，位5是，当为1时，表示PM。在24小时模式时，位5是第二个10小时位
3、控制寄存器（8Fh、8Eh）的位7是写保护位（WP），其它7位均置为0。在对任何的时钟和RAM的写操作之前，WP位必须为0。当WP位为1时，写保护位防止对任一寄存器的写操作。也就是说在电路上电的初始态WP是1，这时是不能改写上面任何一个时间寄存器的，只有首先将WP改写为0，才能进行其它寄存器的写操作。
DS1302读写时序
DS1302是SPI总线驱动方式。它不仅要向寄存器写入控制字，还需要读取相应寄存器的数据。DS1302的控制字如图（8）：
图（8）DS1302的控制字图
控制字的最高有效位（位7）必须是逻辑1，如果它为0，则不能把数据写入到DS1302中。
位6：如果为0，则表示存取日历时钟数据，为1表示存取RAM数据；
位5至位1（A4～A0）：指示操作单元的地址；
位0（最低有效位）：如为0，表示要进行写操作，为1表示进行读操作。
读数据：
读数据时在紧跟8位的控制字指令后的下一个SCLK脉冲的下降沿，读出DS1302的数据，读出的数据是从最低位到最高位。
写数据：
控制字总是从最低位开始输出。在控制字指令输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入也是从最低位（0位）开始。
5、按键电路
按键电路由四个轻触开关组成，如图(9)所示。按键用来调整时间，其一端直接接到单片机的端口，另一端接地，当按下按键时，相应的端口变为低电平，通过一个与门只要这四个按键有一个按下就会在P3.2检测到一低电平就触发外部中断0进入按键调节程序中，通过与个各键相连的端口P3.4_P3.7可以判断是哪个键按下，从而作相应的操作。
