电力系统分析考点电力系统复杂故障分析的计算方法

§1电力系统故障分析的基本知识主要内容：1、电力系统故障的基本概念2、三相短路的暂态过程分析3、短路冲击电流，短路电流的有效值，短路容量的概念及计算§1.1 故障概述1 故障分类故障，事故：正常运行情况以外的相与相之间、相与地之间的连接或相的断开。

断线故障（纵向故障、非全相运行）简单故障对称故障短路故障（横向故障）复杂故障不对称故障名称图示符号概率⑴三相短路f（3）5%⑵f（2）10%⑶单相短路f（1）65%⑷两相短路接地f（1。

1）20%⑸一相断线⑹二相断线2 短路原因(1) 相间绝缘或相对地绝缘损坏；(2) 误操作。

3 短路危害(1) 大电流产生巨大电动力，造成机械损坏（动稳定）；(2) 烧毁设备（热稳定）；(3) 电网大面积电压下降；(4) 破坏电力系统的稳定；(5) 影响电力系统通讯。

4 减少短路危害的措施(1) 采用合理的防雷设施，加强运行维护管理等。

(2) 通过采用继电保护装置，迅速作用于切除故障设备行。

(3) 架空线路普遍采用自动重合闸装置。

(4) 装设限流电抗器。

(5) 选择有足够电动力稳定和热稳定性的电气设备。

5 短路计算目的(1) 合理的配置继电保护及自动装置整定与校验。

(2) 选择最佳的主接线方案及电气设备，确定限流措施。

(3) 进行电力系统暂态稳定的计算。

(4) 确定电力线路对邻近通信线路的干扰等，短路故障又称横向故障，断线故障又称纵向故障。

§1.3 无限大功率电源供电的三相短路分析1 无限大功率电源的概念(1) 无限大电源：常数、0、ω=常数(2) 无限大功率电源是个相对概念。

(若电源的内阻抗小于短路回路总阻抗的10%，即可以认为电源为无限大电源。

)2 暂态过程分析(1) 符号约定|0|：故障前瞬间，相当“电路”中的0-0：故障后瞬间，相当“电路”中的0+p或ω：周期分量（）、ω：频率为ω的分量α：非周期分量m ：模值（）M ：最大值（）∞：稳态值（t→∞）(2) 暂态过程分析(对称短路可仅取一相分析，其他两相有模相同、相位差120°的结果。

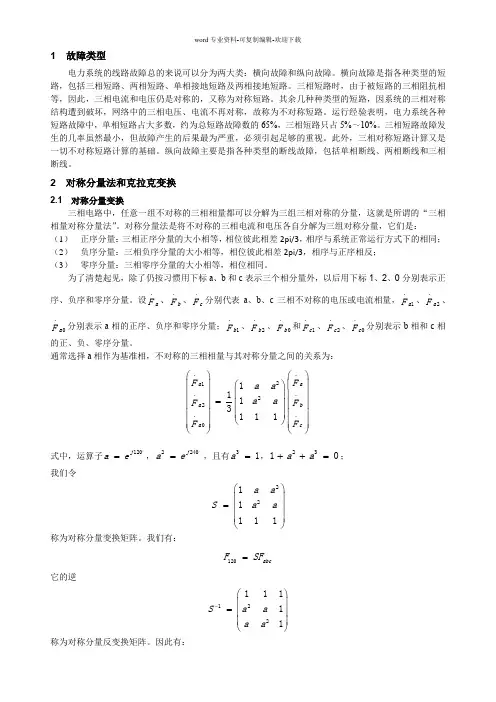

1 故障类型电力系统的线路故障总的来说可以分为两大类：横向故障和纵向故障。

横向故障是指各种类型的短路，包括三相短路、两相短路、单相接地短路及两相接地短路。

三相短路时，由于被短路的三相阻抗相等，因此，三相电流和电压仍是对称的，又称为对称短路。

其余几种种类型的短路，因系统的三相对称结构遭到破坏，网络中的三相电压、电流不再对称，故称为不对称短路。

运行经验表明，电力系统各种短路故障中，单相短路占大多数，约为总短路故障数的65%，三相短路只占5%～10%。

三相短路故障发生的几率虽然最小，但故障产生的后果最为严重，必须引起足够的重视。

此外，三相对称短路计算又是一切不对称短路计算的基础。

纵向故障主要是指各种类型的断线故障，包括单相断线、两相断线和三相断线。

2 对称分量法和克拉克变换2.1 对称分量变换三相电路中，任意一组不对称的三相相量都可以分解为三组三相对称的分量，这就是所谓的“三相相量对称分量法”。

对称分量法是将不对称的三相电流和电压各自分解为三组对称分量，它们是： （1） 正序分量：三相正序分量的大小相等，相位彼此相差2pi/3，相序与系统正常运行方式下的相同； （2） 负序分量：三相负序分量的大小相等，相位彼此相差2pi/3，相序与正序相反； （3） 零序分量：三相零序分量的大小相等，相位相同。

为了清楚起见，除了仍按习惯用下标a 、b 和c 表示三个相分量外，以后用下标1、2、0分别表示正序、负序和零序分量。

设.a F 、.b F 、.c F 分别代表a 、b 、c 三相不对称的电压或电流相量，.1a F 、.2a F 、.0a F 分别表示a 相的正序、负序和零序分量；.1b F 、.2b F 、.0b F 和.1c F 、.2c F 、.0c F 分别表示b 相和c 相的正、负、零序分量。

通常选择a 相作为基准相，不对称的三相相量与其对称分量之间的关系为：..21..22..01113111a a a b a c F F a a aa F F F F ⎛⎫⎛⎫ ⎪⎛⎫ ⎪⎪ ⎪ ⎪= ⎪ ⎪ ⎪ ⎪ ⎪⎪⎝⎭ ⎪⎪⎝⎭⎝⎭式中，运算子120j a e =，2240j ae =，且有31a =，2310a a ++=；我们令2211111a a S a a ⎛⎫⎪= ⎪ ⎪⎝⎭称为对称分量变换矩阵。

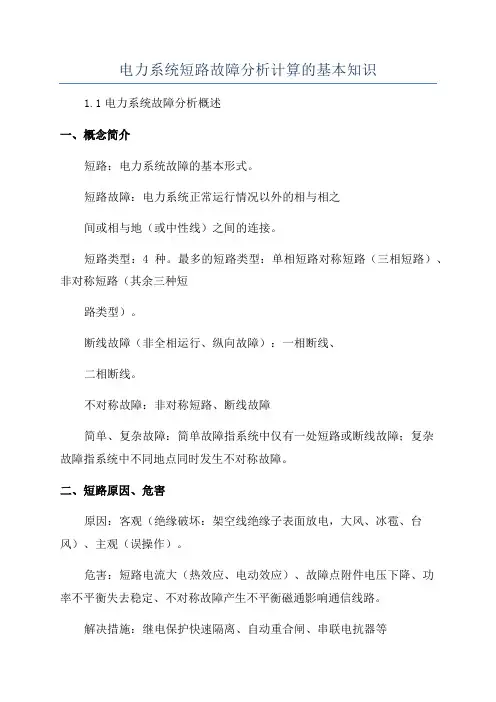

电力系统短路故障分析计算的基本知识1.1电力系统故障分析概述一、概念简介短路：电力系统故障的基本形式。

短路故障：电力系统正常运行情况以外的相与相之间或相与地（或中性线）之间的连接。

短路类型：4种。

最多的短路类型：单相短路对称短路（三相短路）、非对称短路（其余三种短路类型）。

断线故障（非全相运行、纵向故障）：一相断线、二相断线。

不对称故障：非对称短路、断线故障简单、复杂故障：简单故障指系统中仅有一处短路或断线故障；复杂故障指系统中不同地点同时发生不对称故障。

二、短路原因、危害原因：客观（绝缘破坏：架空线绝缘子表面放电，大风、冰雹、台风）、主观（误操作）。

危害：短路电流大（热效应、电动效应）、故障点附件电压下降、功率不平衡失去稳定、不对称故障产生不平衡磁通影响通信线路。

解决措施：继电保护快速隔离、自动重合闸、串联电抗器等三、短路计算重要性电网三大计算之一。

电气设备选型、继电保护整定、确定限制短路电流措施。

四、短路计算的基本步骤1)制定电力系统故障时的等效网络；2)网络化简；3)对短路暂态过程进行实用计算。

1.2标幺制一、标幺制概念故障计算中用标幺值（相对值）表示，数值简明、运算简单、易于分析。

有名值（有单位的物理量）标幺值（相对值）＝基准值（与有名值同单位的物理量）二、基准选取三相电路系统基准值可任意，一般：4个基准值参数：SB(MVA)、UB(KV)、IB(KA)、ZB()满足关系：SB3UBIUB3ZBIB,则任意选定其中2个基准参数即可。

电网中一般选定：SB、UB则：SIB2UBSB、Z频率、角速度、时间的基准值频率：fBfN(额定频率）三、基准值改变时标幺值的换算角速度：B2fN(同步电角速度）1时间：tB(电角速度倒数）电抗某折算（下标N为基准下标B为基准）22SBSBUNUN某某(B)＝某某(N)2)某某(N)(2)(S)(UUS()UNIB)某某(N 发电机电抗标幺值：上式直接转换即可U(%)US变压器电抗标幺值(短路电压百分数转换)：某T某(B)＝()(2)100SNBU(%)UI()()电抗器电抗标幺值(电抗百分数转换)：某R某(B)＝100UBIN归算方法：功率不变、阻抗乘变比平方、电压乘变比、电流除变比1)有名值归算：可按上面原则直接归算到某个电压等级：方法一：先用有名值归算到某个电压等级，再统一转换为标幺值；方法二：把基准值归算到各个电压等级，再直接把各个电压等级的参数转换为标幺值即可。

第一章能量管理系统1.EMS的含义和作用1).EMS 是以计算机为基础的现代电力系统的综合自动化系统，是预测、计划、控制和培训的工具。

2).EMS 主要针对发电和输电系统，用于大区级电网和省级电网的调度中心。

3).EMS 涉及计算机硬软件的各个方面。

它最终是通过EMS 应用软件来实现对电力系统的监视、控制和管理。

2.EMS的主要内容数据收集级(SCADA) ,能量管理级(GMS&OPS) 包括实时发电控制,系统负荷预测,发电计划（火电调度计划）,机组经济组合,水电计划（水火电协调计划）,交换功率计划,燃料调度计划,机组检修计划. 网络分析级(NAS)包括实时网络状态分析,网络结线分析,母线负荷预测,潮流,网络等值,网络状态监视,预想故障分析,安全约束调度,无功优化,最优潮流,短路电流计算,电压稳定分析,暂态分析.培训模拟级。

3.现有EMS存在的问题1).EMS已得到了广泛的应用，但目前只停留在分布式独立计算分析阶段，多数高级应用软件都需要人工调用，然后由调度员进行综合决策。

2).在电网事故状态下，没有良好的事故分析、定位和恢复手段.3)电力改革使得情况更加复杂。

4.EMS的发展趋势针对现有的EMS存在的问题，需加入决策系统，增强、扩充了网络分析功能，未来向着调度机器人的方向发展。

第二章电力系统潮流计算1.潮流计算的定义2.各种潮流计算的模型和算法的特点、适用范围以及相互之间的区别和联系。

(一) 高斯——塞德尔迭代法该算法具有存储量小，程序设计简单的优点。

但收敛速度慢，阶梯式逼近时台阶的高度越来越小，以至于迭代次数过多。

算法特点：1）在系统病态的情况下（重负荷节点负电抗支路较长辐射型线路长短线路接在同一节点上，且长短线路的比值很大），收敛困难。

计算速度缓慢每次迭代速度很快，但由于结构松散耦合，节点间相互影响太小，造成迭代次数增加，收敛缓慢。

2）程序编制简便灵活(二)、牛顿——拉夫逊迭代法（N_L）算法特点1）平方收敛，开始时收敛比较慢，在几次迭代后，收敛得非常快，其迭代次数和系统的规模关系不大，如果程序设计良好，每次迭代的计算量仅与节点数成正比。

第八章 电力系统不对称故障的分析计算主要内容提示：电力系统中发生的故障分为两类：短路和断路故障。

短路故障包括：单相接地短路、两相短路、三相短路和两相接地短路；断路故障包括：一相断线和两相断线。

除三相短路外，均属于不对称故障，系统中发生不对称故障时，网络中将出现三相不对称的电压和电流，三相电路变成不对称电路。

直接解这种不对称电路相当复杂，这里引用120对称分量法，把不对称的三相电路转换成对称的电路，使解决电力系统中各种不对称故障的计算问题较为方便。

本章主要内容包括：对称分量法，电力系统中主要元件的各序参数及各种不对称故障的分析与计算。

§8—1 对称分量法及其应用利用120对称分量法可将一组不对称的三相量分解为三组对称的三序分量（正序分量、负序分量、零序分量）之和。

设c b a F F F ∙∙∙为三相系统中任意一组不对称的三相量、可分解为三组对称的三序分量如下：()()()()()()()()()021021021c c c c b b b b a a a a F F F F F F F F F F F F ∙∙∙∙∙∙∙∙∙∙∙∙++=++=++= 三组序分量如图8-1所示。

正序分量： ()1a F ∙、()1b F ∙、()1c F ∙三相的正序分量大小相等，彼此相位互差120°，与系统正常对称运行方式下的相序相同，达到最大值的顺序a →b →c ，在电机内部产生正转磁场，这就是正序分量。

此正序分量为一平衡的三相系统，因此有：()()()111c b a F F F ∙∙∙++=0。

负序分量：()2a F ∙、()2b F ∙、()2c F ∙三相的负序分量大小相等，彼此相位互差120°，与系图 8-1 三序分量Fc(0) ·零序F b(0) ·F a(0) ·120°120° 120° 正序F b(1)·F a(1)·F c(1) ·ω120°120°120°负序 F a(2)·F c(2)·F b(2)·ω统正常对称运行方式下的相序相反，达到最大值的顺序a →c →b ，在电机内部产生反转磁场，这就是负序分量。
