高中物理选修3-2___电磁感应专项练习题

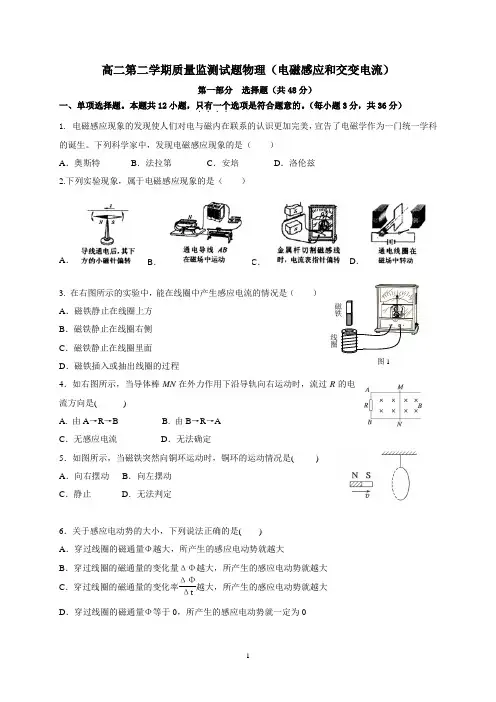

高二第二学期质量监测试题物理（电磁感应和交变电流）第一部分 选择题（共48分）一、单项选择题。

本题共12小题，只有一个．．．．选项是符合题意的。

（每小题3分，共36分） 1. 电磁感应现象的发现使人们对电与磁内在联系的认识更加完美，宣告了电磁学作为一门统一学科的诞生。

下列科学家中，发现电磁感应现象的是（ ）A ．奥斯特B ．法拉第C ．安培D ．洛伦兹3. 在右图所示的实验中，能在线圈中产生感应电流的情况是（ ） A ．磁铁静止在线圈上方 B ．磁铁静止在线圈右侧 C ．磁铁静止在线圈里面 D ．磁铁插入或抽出线圈的过程4．如右图所示，当导体棒MN 在外力作用下沿导轨向右运动时，流过R 的电流方向是( )A. 由A →R →BB. 由B →R →A C ．无感应电流 D ．无法确定5．如图所示，当磁铁突然向铜环运动时，铜环的运动情况是( ) A ．向右摆动 B ．向左摆动 C ．静止 D ．无法判定6．关于感应电动势的大小，下列说法正确的是()A ．穿过线圈的磁通量Φ越大，所产生的感应电动势就越大B ．穿过线圈的磁通量的变化量ΔΦ越大，所产生的感应电动势就越大C．穿过线圈的磁通量的变化率ΔΦΔt 越大，所产生的感应电动势就越大D ．穿过线圈的磁通量Φ等于0，所产生的感应电动势就一定为0图1线圈7．一个矩形线圈，在匀强磁场中绕一个固定轴做匀速运动，当线圈处于如图所示位置时，此线圈（）A.磁通量最大，磁通量变化率最大，感应电动势最小B.磁通量最大，磁通量变化率最大，感应电动势最大C.磁通量最小，磁通量变化率最大，感应电动势最大D.磁通量最小，磁通量变化率最小，感应电动势最小8.如图电路中，P、Q两灯相同，L是自感系数很大但电阻可不计的线圈，则（）A．S接通瞬间，P、Q同时达正常发光B．S接通瞬间，P立即变亮，Q逐渐变亮C．S断开瞬间，PQ同时立即熄灭。

D．S断开瞬间，P立即熄灭，Q过一会才熄灭9.如图所示，一个由导体做成的矩形线圈，以恒定速率v运动，从无磁场区进入匀强磁场区，磁场宽度大于矩形线圈的宽度da，然后出来，若取逆时针方向的电流为正方向，那么在如图中的哪一个图能正确地表示回路中电流对时间的函数关系（）10．一个环形线圈放在磁场中，如图a所示，以磁感线垂直于线圈平面向外的方向为正方向，若磁感强度B随时间t的变化的关系如图b，那么在第2秒内线圈中的感应电流的大小和方向是（）A. 大小恒定，顺时针方向B. 逐渐减小，顺时针方向C. 大小恒定，逆时针方向D. 逐渐增加，逆时针方向a b11．如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直。

高中物理选修3 2 电磁感应，交流电测试题及答案高中物理选修3-2-电磁感应，交流电测试题及答案高二物理测试时间：第一卷（选择题48分）一、选择题：（本题共12小题，每小题4分）1.在电磁感应现象中，下列陈述中正确的一个是（）a．当闭合线框和磁场之间有相对运动时，线框中一定会有感应电流b．感应电流的磁场总是跟原来磁场的方向相反c．感应电流的磁场总是跟原来磁场的方向相同d、感应电流的磁场总是阻碍引起感应电流的磁通量的变化。

2.如右图所示，水平放置的矩形线圈ABCD垂直落在细长水平磁铁的S极附近，从位置I到位置II再到位置III。

位置II与磁铁在同一平面上，位置I和位置III非常接近位置II。

在下降过程中，线圈中的感应电流方向为（）a、abcdab和adcbac、从abcda到adcbad、从adcba到abcda3.如图所示，这是早期制造的发电机和电机的示意图。

盘A和盘B是两个铜盘，可以分别围绕固定旋转轴旋转。

盘A的中心和盘B的边缘通过一根导线连接，盘B的中心和盘A的边缘通过另一根导线连接。

当圆盘a在外力作用下旋转时，圆盘B也会旋转。

那么下面陈述中正确的一个是（）A。

连续旋转圆盘A可以获得连续电流。

原因是整个铜盘被视为沿径向排列的无数铜棒，它们切断磁感应线并产生感应电动势。

B.当磁盘a旋转时，磁盘B也可以旋转，因为电流在磁场力的作用下旋转c．当a盘顺时针转动时，b盘逆时针转动d．当a盘顺时针转动时，b盘也顺时针转动4、交流发电机的线圈转到线圈平面与中性面垂直时，下列说法正确的是（）a、电流将改变方向B，磁场方向平行于线圈平面C，通过线圈的磁通量最大D，线圈中产生的感应电动势最大5、矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度b随时间变化的规律如图所示。

若规定顺时针方向为感应电流i的正方向，则下列表示电流变化的各图中正确的是（）一6、如图所示，a、b是两个完全相同的灯泡，l是自感系数较大的线圈，其直流电阻忽略不计。

第四章电磁感应一、单选题1.如图所示,一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方,直导线与圆环在同一竖直面内,当通电直导线中电流增大时,弹性圆环的面积S和橡皮绳的长度l将()A．S增大,l变长B．S减小,l变短C．S增大,l变短D．S减小,l变长2.关于涡流,下列说法中不正确的是()A．真空冶炼炉是利用涡流来熔化金属的装置B．家用电磁灶锅体中的涡流是由恒定磁场产生的C．阻尼摆摆动时产生的涡流总是阻碍其运动D．铁芯用相互绝缘的硅钢片叠成能减小涡流3.如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律,以下哪些认识是正确的()A．第0.6 s末线圈中的感应电动势是4 VB．第0.9 s末线圈中的瞬时电动势比0.2 s末的小C．第1 s末线圈的瞬时电动势为零D．第0.2 s末和0.4 s末的瞬时电动势的方向相同4.如图所示,一个由导体做成的矩形线圈,以恒定速率v运动,从无场区进入匀强磁场区,磁场宽度大于矩形线圈的宽度da,然后出来,若取逆时针方向的电流为正方向,那么下列图中的哪一个图能正确地表示回路中的电流与时间的函数关系()A．B．C．D．5.如图所示,一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动,当磁感应强度均匀增大时,此粒子的动能将()A．不变B．增大C．减少D．以上情况都有可能6.如图所示,一沿水平方向的匀强磁场分布在宽度为2L的某矩形区域内(长度足够大),该区域的上、下边界MN、PS是水平的．有一边长为L的正方形导线框abcd从距离磁场上边界MN的某高处由静止释放下落并穿过该磁场区域,已知当线框的ab边到达MN时线框刚好做匀速直线运动(以此时开始计时),以MN处为坐标原点,取如图坐标轴x,并规定逆时针方向为感应电流的正方向,则关于线框中的感应电流与ab边的位置坐标x间的以下图线中,可能正确的是()A．B．C．D．7.如下图所示,一个闭合三角形导线框ABC位于竖直平面内,其下方(略靠前)固定一根与导线框平面平行的水平直导线,导线中通以图示方向的恒定电流．释放导线框,它由实线位置下落到虚线位置未发生转动,在此过程中()A．导线框中感应电流的方向依次为ACBA→ABCA→ACBAB．导线框的磁通量为零时,感应电流也为零C．导线框所受安培力的合力方向依次为向上→向下→向上D．导线框所受安培力的合力为零,做自由落体运动8.一矩形线框置于匀强磁场中,线框平面与磁场方向垂直．先保持线框的面积不变,将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变,在1 s时间内,再将线框的面积均匀地减小到原来的一半．先后两个过程中,线框中感应电动势的比值为()A．B． 1C． 2D． 49.法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小()A．跟穿过这一闭合电路的磁通量成正比B．跟穿过这一闭合电路的磁感应强度成正比C．跟穿过这一闭合电路的磁通量的变化率成正比D．跟穿过这一闭合电路的磁通量的变化量成正比10.某线圈中产生了恒定不变的感应电流,关于穿过该线圈的磁通量Φ随时间t变化的规律,可能是下面四幅图中的()A．B．C．D．二、多选题11.(多选)如图,足够长的U型光滑金属导轨平面与水平面成θ角(0＜θ＜90°),其中MN与PQ平行且间距为l,导轨平面与磁感应强度为B的匀强磁场垂直,导轨电阻不计,其上端所接定值电阻为R.给金属棒ab一沿斜面向上的初速度v0,并与两导轨始终保持垂直且接触良好,ab棒接入电路的电阻为r,当ab棒沿导轨上滑距离x时,速度减小为零．则下列说法不正确的是()A．在该过程中,导体棒所受合外力做功为mvB．在该过程中,通过电阻R的电荷量为C．在该过程中,电阻R产生的焦耳热为D．在导体棒获得初速度时,整个电路消耗的电功率为v012.(多选)在如图所示的各图中,闭合线框中能产生感应电流的是()A．B．C．D．13.如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连接,要使小导线圈N获得顺时针方向的感应电流,则放在导轨上的金属棒ab的运动情况(两线圈共面放置)是()A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动三、实验题14.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,灵敏电流计的指针向______(填“左”或“右”)偏转．15.英国物理学家法拉第在1831年发现了“磁生电”现象．现在某一课外活动小组的同学想模仿一下法拉第实验,于是他们从实验室里找来了两个线圈A、B,两节干电池、电键、电流计、滑动变阻器等器材,如图所示．请同学们帮助该活动小组,用笔画线代替导线,将图中的器材连接成实验电路．四、计算题16.如图所示,长为L＝0.2 m、电阻为r＝0.3 Ω、质量为m＝0.1 kg的金属棒CD垂直放在位于水平面上的两条平行光滑金属导轨上,两导轨间距也为L,棒与导轨接触良好,导轨电阻不计,导轨左端接有R ＝0.5 Ω的电阻,量程为0～3.0 A的电流表串联在一条导轨上,量程为0～1.0 V的电压表接在电阻R 的两端,垂直导轨平面的匀强磁场向下穿过平面．现以向右恒定的外力F使金属棒右移,当金属棒以v＝2 m/s的速度在导轨平面上匀速滑动时,观察到电路中的一个电表正好满偏,而另一电表未满偏．问：(1)此时满偏的电表是什么表？说明理由．(2)拉动金属棒的外力F多大？(3)导轨处的磁感应强度多大？17.如图所示,ef、gh为水平放置的足够长的平行光滑导轨,导轨间距为L＝1 m,导轨左端连接一个R ＝3 Ω的电阻,一根电阻为1 Ω的金属棒cd垂直地放置在导轨上,与导轨接触良好,导轨的电阻不计,整个装置放在磁感应强度为B＝2 T的匀强磁场中,磁场方向垂直于导轨平面向上．现对金属棒施加4 N的水平向右的拉力F,使棒从静止开始向右运动,试解答以下问题：(1)金属棒达到的最大速度v是多少？(2)金属棒达到最大速度后,R上的发热功率为多大？18.如图所示,两根足够长的光滑金属导轨ab、cd竖直放置,导轨间距离为L,电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中,磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放．金属棒下落过程中保持水平,且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小;(2)灯泡正常发光时金属棒的运动速率．五、填空题19.如图所示,线圈ABCO面积为0.4 m2,匀强磁场的磁感应强度B＝0.1 T,方向为x轴正方向,通过线圈的磁通量为________Wb.在线圈由图示位置绕z轴向下转过60°的过程中,通过线圈的磁通量改变了________Wb.(可以用根式表示)20.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后,下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大,电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快,电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时,电流计指针不会发生偏转(2)在实验中,如果线圈A置于线圈B中不动,因某种原因,电流计指针发生了偏转．这时,线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时,是________转化为电能．(3)上述实验中,线圈A可等效为一个条形磁铁,将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时,指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．21.如下图所示,半径为r的金属圆环绕通过直径的轴OO′以角速度ω匀速转动,匀强磁场的磁感应强度为B,以金属环的环面与磁场方向重合时开始计时,求在转动30°角的过程中,环中产生的平均感应电动势为________．22.如图所示,金属环直径为d、总电阻为2R,匀强磁场磁感应强度为B,垂直穿过环所在平面．电阻为的导体杆AB沿环表面以速度v向右滑至环中央时,杆两端的电压为________．23.如下图甲所示,环形线圈的匝数n＝1000,它的两个端点a和b间接有一理想电压表,线圈内磁感应强度B的变化规律如图乙所示,线圈面积S＝100 cm2,则Uab＝________,电压表示数为________V.答案解析1.【答案】D【解析】当通电直导线中电流增大时,穿过金属圆环的磁通量增大,金属圆环中产生感应电流,根据楞次定律,感应电流要阻碍磁通量的增大：一是用缩小面积的方式进行阻碍;二是用远离直导线的方法进行阻碍,故D正确．2.【答案】B【解析】高频感应炉是用涡流来熔化金属对其进行冶炼的,炉内放入被冶炼的金属,线圈内通入高频交变电流,这时被冶炼的金属中产生涡流就能被熔化．故A正确;电磁炉利用高频电流在电磁炉内部线圈中产生磁场,当含铁质锅具放置炉面时,铁磁性锅体被磁化,锅具即切割交变磁感线而在锅具底部产生交变的涡流,恒定磁场不会产生涡流,故B错误;阻尼摆摆动时产生的涡流总是阻碍其运动,当金属板从磁场中穿过时,金属板板内感应出的涡流会对金属板的运动产生阻碍作用．故C正确;在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象,要损耗能量,不用整块的硅钢铁芯,其目的是为了减小涡流,故D正确．本题选择错误的,故选B.3.【答案】A【解析】由法拉第电磁感应定律知：感应电动势E＝可知：0．3～0.8 s：E＝＝＝－4 V,负号表示方向与正方向相反,A正确;图象的斜率表示电动势的大小,由图象知第0.9 s末线圈中的瞬时电动势比0.2 s末的大,B错误;第1 s末线圈的磁感强度为零,但磁通量的变化率不为零,电动势不为零,C错误;第0.2 s末和0.4 s末的图象斜率一正一负,瞬时电动势的方向相反,D错误．4.【答案】C【解析】根据楞次定律,线圈进入磁场的过程,穿过线圈的磁通量向里的增加,产生逆时针方向的感应电流,因为速度恒定,所以电流恒定,故A、D错误;离开磁场时,穿过线圈的向里的磁通量减少,所以产生顺时针方向的电流,B错误,C正确．5.【答案】B【解析】当垂直纸面向里的磁场增强时,产生逆时针的涡旋电场,带正电的粒子将受到这个电场对它的电场力作用,而使动能增加,故B正确．6.【答案】D【解析】在第一个L内,线框匀速运动,电动势恒定,电流恒定;在第二个L内,线框只在重力作用下加速,速度增大;在第三个L内,安培力大于重力,线框减速运动,电动势减小,电流减小．这个过程加速度逐渐减小,速度是非线性变化的,电动势和电流都是非线性减小的,选项A、B均错误．安培力再减小,也不至于减小到小于第一段时的值,因为当安培力等于重力时,线框做匀速运动,选项C错误,D正确．7.【答案】A【解析】根据右手螺旋定则可知导线上方的磁场方向垂直于纸面向外,下方的磁场方向垂直于纸面向里,而且越靠近导线磁场越强．所以闭合导线框ABC在下降过程中,导线框内垂直于纸面向外的磁通量先增大,当增大到BC边与导线重合时,达到最大,再向下运动,导线框内垂直于纸面向外的磁通量逐渐减小至零,然后随导线框的下降,导线框内垂直于纸面向里的磁通量增大,当增大到A点与导线重合时,达到最大,继续下降时由于导线框逐渐远离导线,使导线框内垂直于纸面向里的磁通量再逐渐减小,所以根据楞次定律可知,感应电流的磁场总是阻碍内部磁通量的变化,所以感应电流的磁场先向内,再向外,最后向内,所以导线框中感应电流的方向依次为ACBA→ABCA→ACBA,A正确;当导线框内的磁通量为零时,内部的磁通量仍然在变化,有感应电动势产生,所以感应电流不为零,B错误;根据对楞次定律的理解,感应电流的效果总是阻碍导体间的相对运动,由于导线框一直向下运动,所以导线框所受安培力的合力方向一直向上,不为零．C、D错误．8.【答案】B【解析】设原磁感应强度是B,线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS,第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n,所以两次电动势大小相等,B正确．9.【答案】C【解析】由法拉第电磁感应定律可知,闭合电路中产生的感应电动势的大小与磁通量的变化率成正比,与磁通量及磁通量的变化量无关．故A、B、D错误,C正确．10.【答案】B【解析】要想该线圈中产生恒定不变的感应电流,则要求该线圈中产生的感应电动势是恒定不变的,要想线圈中产生恒定不变的感应电动势,由法拉第电磁感应定律可知,穿过线圈的磁通量的变化率应是恒定的,即在Φ－t图象中,其图线是一条倾斜的直线．11.【答案】ABC【解析】在该过程中,导体棒和金属导轨组成的系统所受合外力做功为mv,A错误;由q＝IΔt,I＝,E＝＝,通过电阻R的电荷量为q＝,B错误;由于不知摩擦力是否存在,所以C错误;在导体棒获得初速度时,电路中电动势为E＝Blv0,I＝,P＝I2(r＋R)＝v0,D正确．12.【答案】AB【解析】感应电流产生的条件是：只要穿过闭合线框的磁通量变化,闭合线框中就有感应电流产生．A图中,线框转动过程中,通过线框的磁通量发生变化,线框中有感应电流产生;B图中离直导线越远磁场越弱,所以当线框远离导线时,线框中磁通量不断变小,所以B图中有感应电流产生;C图中一定要把条形磁铁周围的磁感线空间分布图弄清楚,在图示位置,线框中的磁通量为零,在向下移动过程中,线框的磁通量一直为零,磁通量不变,线框中无感应电流产生;D图中,线框中的磁通量一直不变,无感应电流产生．故选A、B.13.【答案】BC【解析】14.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路,电源、开关、小线圈A组成闭合回路,电路图如图所示．(2)将开关闭合或断开,导致穿过线圈的磁通量变化,产生感应电流,灵敏电流计指针偏转,故A、B正确;保持开关一直闭合,则穿过线圈B的磁通量不变,没有感应电流产生,灵敏电流计指针偏转,故C错误;将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化,线圈B中产生感应电流,灵敏电流计指针偏转,故D正确．(3)在开关闭合的瞬间,穿过线圈B的磁通量增大,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,穿过线圈B的磁通量减小,灵敏电流计的指针向右偏转．15.【答案】【解析】线圈A与带电池的电路相连,线圈B与电流计相连,当滑动滑动变阻器时,线圈A中的电流变化,从而引起B中产生感应电流,也可以保持滑动器划片不动,线圈A插入或者拔出时,都可以引起B中产生感应电流．16.【答案】(1)见解析(2)1.6 N(3)4 T【解析】(1)假设电流表满偏,则I＝3.0 A,R两端电压U＝IR＝3.0×0.5 V＝1.5 V,将大于电压表的量程,不符合题意,故满偏电表应该是电压表．(2)由能量关系知,电路中的电能是外力做功转化来的,所以有Fv＝I2(R＋r),I＝,两式联立得F＝＝1.6 N.(3)磁场是恒定的,且不发生变化,由于CD运动而产生感应电动势,因此是动生电动势．根据法拉第电磁感应定律有E＝BLv,根据闭合电路欧姆定律得E＝U＋Ir以及I＝,联立三式得B＝＋＝4 T.17.【答案】(1)4 m/s(2)12 W【解析】(1)当金属棒速度最大时,拉力与安培力相等.＝F,v m＝＝4 m/s(2)回路中电流为I＝＝2 A,电阻上的发热功率为P＝I2R＝12 W.18.【答案】(1)(2)【解析】(1)设小灯泡的额定电流为I0,有P＝I R,①由题意,在金属棒沿导轨竖直下落的某时刻后,小灯泡保持正常发光,流经MN的电流为I＝2I0,②此时金属棒MN所受的重力和安培力相等,下落的速度达到最大值,有mg＝BLI,③联立①②③式得B＝(2)设灯泡正常发光时,金属棒的速率为v,由电磁感应定律与闭合电路欧姆定律得E＝BLv,⑤E＝RI0,⑥联立①②④⑤⑥式得v＝.⑦19.【答案】00.02或3.46×10－2【解析】线圈ABCO与x轴正方向的匀强磁场平行,没有一条磁感线穿过平面,所以磁通量等于0.在线圈由图示位置绕z轴向下转过60°时,线圈在中性面上面的投影面积为0.4×sin 60°,磁通量Φ＝0.1×0.4×sin 60°＝0.02Wb,磁通量变化量ΔΦ＝0.1×0.4×sin 60°－0＝0.02Wb.20.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中,由于磁通量不变化,故不会产生感应电流,也不会引起电流计指针偏转,选项A错误;线圈A插入或拔出线圈B的速度越大,则磁通量的变化率越大,产生的感应电流越大,电流计指针偏转的角度越大,选项B正确;滑动变阻器的滑片P滑动越快,电流的变化率越大,磁通量的变化率越大,则感应电流越大,电流计指针偏转的角度越大,选项C正确;滑动变阻器的滑片P 匀速滑动时,电流发生变化,磁通量变化,也会产生感应电流,故电流计指针也会发生偏转,选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知,通过电流计的电流从负极流入,故灵敏电流计指针向其负接线柱方向偏转．21.【答案】3Bωr2【解析】ΔΦ＝Φ2－Φ1＝BS sin 30°－0＝Bπr2.又Δt＝＝＝所以＝＝＝3Bωr2.22.【答案】【解析】杆切割产生的感应电动势：E＝Bdv.两个电阻为R的半金属圆环并联,并联电阻R并＝R,电路电流(总电流)：I＝＝,杆两端的电压：U＝IR并＝Bdv.23.【答案】50 V50【解析】由B－t图象可知＝5 T/s由E＝n S得：E＝1 000×5×100×10－4V＝50 V.。

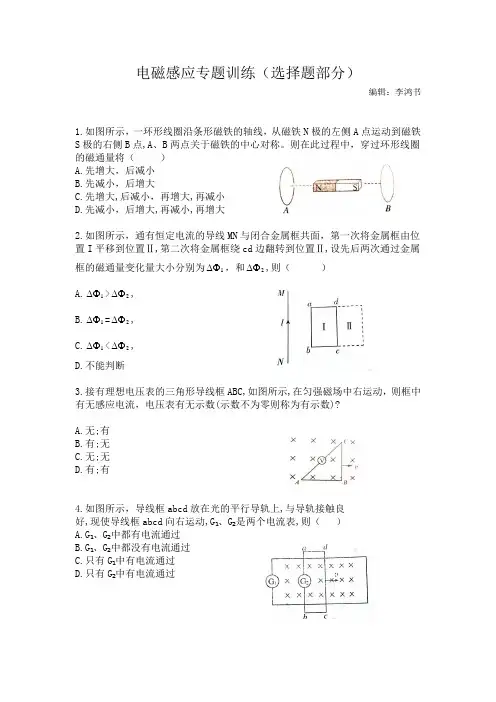

电磁感应专题训练（选择题部分）编辑：李鸿书1.如图所示，一环形线圈沿条形磁铁的轴线，从磁铁N 极的左侧A 点运动到磁铁S 极的右侧B 点,A 、B 两点关于磁铁的中心对称。

则在此过程中，穿过环形线圈的磁通量将（ ）A.先增大，后减小B.先减小，后增大C.先增大,后减小，再增大,再减小D.先减小，后增大,再减小,再增大2.如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由位置I 平移到位置Ⅱ,第二次将金属框绕cd 边翻转到位置Ⅱ,设先后两次通过金属框的磁通量变化量大小分别为1∆Φ，和2∆Φ,则（ ）A.1∆Φ>2∆Φ,B.1∆Φ=2∆Φ,C.1∆Φ<2∆Φ,D.不能判断3.接有理想电压表的三角形导线框ABC,如图所示,在匀强磁场中右运动，则框中有无感应电流，电压表有无示数(示数不为零则称为有示数)?A.无;有B.有;无C.无;无D.有;有4.如图所示，导线框abcd 放在光的平行导轨上,与导轨接触良好,现使导线框abcd 向右运动,G ₁、G ₂是两个电流表,则（ ）A.G ₁、G ₂中都有电流通过B.G ₁、G ₂中都没有电流通过C.只有G ₁中有电流通过D.只有G ₂中有电流通过5.如图所示,a 、b 两个圆形导线环处于同一平面， 当a 环上的开关s 闭合的 瞬间,b 环中的感应电流方向及bA.顺时针,沿半径向外B.顺时针，沿半径向里C.逆时针，垂直纸面向外D.逆时针，垂直纸面向里6.(多选)如图甲所示，在一螺线管内部中点处放置一小铜环，如图乙所示，在一螺线管外部放置一大铜环，闭合开关瞬间，下列说法正确的是（ ）A. 从左往右看，两个铜环中都有沿顺时针方向的感应电流B.从左往右看，小铜环中有顺时针方向的感应电流，大铜环中有逆时针方向的感应电流C.两个铜环都有收缩的趋势D.小铜环有收缩的趋势，大铜环有扩张的趋势7. 电阻R 、电容器C条形磁铁静止于线圈的正上方，N 极朝下，如图所示。

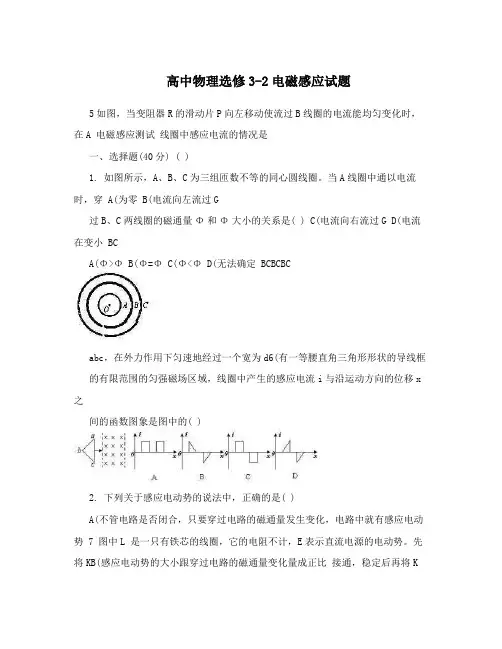

高中物理选修3-2电磁感应试题5如图，当变阻器R的滑动片P向左移动使流过B线圈的电流能均匀变化时，在A 电磁感应测试线圈中感应电流的情况是一、选择题(40分) ( )1. 如图所示，A、B、C为三组匝数不等的同心圆线圈。

当A线圈中通以电流时，穿 A(为零 B(电流向左流过G过B、C两线圈的磁通量Φ和Φ大小的关系是( ) C(电流向右流过G D(电流在变小 BCA(Φ>Φ B(Φ=Φ C(Φ<Φ D(无法确定 BCBCBCabc，在外力作用下匀速地经过一个宽为d6(有一等腰直角三角形形状的导线框的有限范围的匀强磁场区域，线圈中产生的感应电流i与沿运动方向的位移x 之间的函数图象是图中的( )2. 下列关于感应电动势的说法中，正确的是( )A(不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势 7 图中L 是一只有铁芯的线圈，它的电阻不计，E表示直流电源的电动势。

先将KB(感应电动势的大小跟穿过电路的磁通量变化量成正比接通，稳定后再将K断开。

若将L中产生的感应电动势记为ε，则在接通和LC(感应电动势的大小跟穿过电路的磁通量变化率成正比断K的两个瞬间，以下所说正确的是 ( ) D(感应电动势的大小跟穿过回路的磁通量多少无关，但跟单位时间内穿过回路 A(两个瞬间ε都为零 L的磁通量变化有关 B(两个瞬间ε的方向都与E相反 LC(接通瞬间ε的方向与E相反 L3.矩形金属线圈共10匝，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈D(断开瞬间ε的方向与E相同 L随时间变化的情况如图所示.下列说法中正确的是中产生的交流电动势et ( ) 8 螺线管右端的管口正对着一个闭合线圈M(如图)，线圈平面与螺线管中轴线垂直，e/V 1 A.此交流电的频率为0.2Hz 以下哪些情况能使M向右侧摆动的是:t/s O B.此交流电动势的有效值为1V A(闭合开关S瞬间 0.1 0.2 0.3C.t=0.1s时，线圈平面与磁场方向平行 B(S原来闭合，断开的瞬间 -1C(闭合S稳定后滑动变动R的触片P右移时 1D.线圈在转动过程中穿过线圈的最大磁通量为Wb 100,D(闭合S稳定后滑动变动器R的触片P左移时 4、一根长直导线中的电流按如图的正弦规律变化，规定电流从左向右为正，在直导线下方有一不闭合的金属框，则相对于b点来说，a点电势最高的时刻是在 9 在一个导线框架中通以如图所示的电流，BC边的正中间用绝缘线悬挂金属环，环A、t面与框架平面在同一平面内，在电流I减小的过程中时刻B、t时刻 1 2C、t时刻D、t时刻( ) 3 4A(环向AB边靠拢 B(环向CD边靠拢C(悬线中拉力增大 D(悬线中拉力变小16. (10分) U形导线框架宽1m，框架平面与水平面夹角30?，电阻不计。

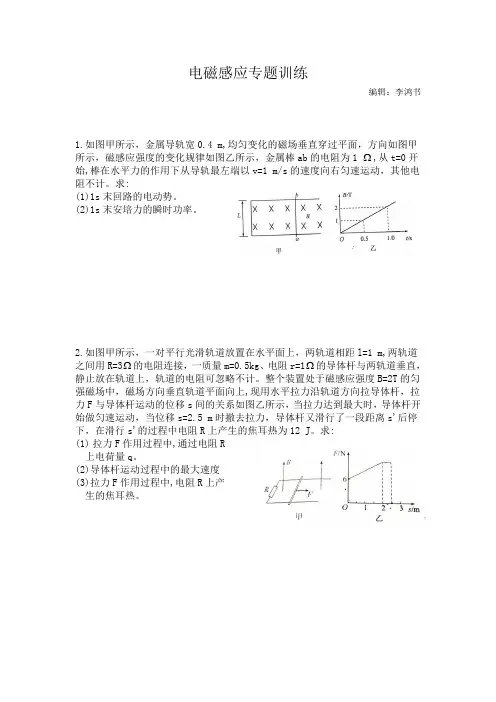

电磁感应专题训练编辑：李鸿书1.如图甲所示，金属导轨宽0.4 m,均匀变化的磁场垂直穿过平面，方向如图甲所示，磁感应强度的变化规律如图乙所示，金属棒ab 的电阻为1 Ω,从t=0开始,棒在水平力的作用下从导轨最左端以v=1 m/s 的速度向右匀速运动，其他电阻不计。

求:(1)1s 末回路的电动势。

(2)1s 末安培力的瞬时功率。

2.如图甲所示，一对平行光滑轨道放置在水平面上，两轨道相距l=1 m,两轨道之间用R=3Ω的电阻连接，一质量m=0.5kg 、电阻r=1Ω的导体杆与两轨道垂直，静止放在轨道上，轨道的电阻可忽略不计。

整个装置处于磁感应强度B=2T 的匀 强磁场中，磁场方向垂直轨道平面向上,现用水平拉力沿轨道方向拉导体杆，拉力F 与导体杆运动的位移s 间的关系如图乙所示，当拉力达到最大时，导体杆开始做匀速运动，当位移s=2.5 m 时撤去拉力，导体杆又滑行了一段距离s'后停下，在滑行s'的过程中电阻R 上产生的焦耳热为12 J 。

求:(1) 拉力F 作用过程中,通过电阻R上电荷量q 。

(2)导体杆运动过程中的最大速度(3)拉力F 作用过程中,电阻R 上产生的焦耳热。

3.如图所示，两根相距l=0.4m 、电阻不计的平行光滑金属导轨水平放置，一端与阻值R=0.15Ω的电阻相连。

导轨x>0的一侧存在沿x 方向均匀增大的稳恒磁场，其方向与导轨平面垂直，变化率k=0.5 T/m,x=0处磁场的磁感应强度B ₀=0.5 T.一根质量m=0.1 Kg 、电阻r=0.05Ω的金属棒置于导轨上，并与导轨垂直。

棒在外力作用下从x=0处以初速度v ₀=2m/s 沿导轨向右运动，运动过程中电阻上消耗的功率不变。

求:(1)回路中的电流。

(2)金属棒在x=2m 处的速度。

(3)金属棒从x=0运动到x=2 m 过程中安培力做功的大小。

(4)金属棒从x=0运动到r=2 m 过程中外力的 平均功率。

4.如图甲所示，两根足够长、电阻不计的光滑平行金属导轨相距为L ₁=2 m,导轨平面与水平面成θ=30°角，上端连接阻值R=1.5 Ω的电阻。

唐玲高中物理学习材料唐玲收集整理电磁感应练习班级 学号 姓名1、如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外．一个矩形闭合导线框abcd ，沿纸面由位置l(左)匀速运动到位置2(右)．则（ ） A.导线框进入磁场时，感应电流方向为a →b →c →d →a B.导线框离开磁场时，感应电流方向为a →d →c →b →a C.导线框离开磁场时，受到的安培力方向水平向右 D.导线框进入磁场时，受到的安培力方向水平向左2、如图所示，磁感应强度为B 的匀强磁场有理想界面，用力将矩形线圈从磁场中匀速拉出磁场，在其他条件不变的情况下( )A.速度越大时，拉力做功越大B.线圈长L 1越大时，拉力做功越大C.线圈宽L 2越大时，拉力做功越多D.线圈电阻越大时，拉力做功越多 3、如图所示，在磁感强度为B 的匀强磁场中，有半径为r 的光滑半圆形导体框架，OC 为一能绕O 在框架上滑动的导体棒，OC 之间连一个电阻R ，导体框架与导体电阻均不计，若要使OC 能以角速度ω匀速转动，则外力做功的功率是( )A ．B 2ω2r 4/R B ． B 2ω2r 4/2RC ． B 2ω2r 4/4RD ． B 2ω2r 4/8R4、在竖直向上的匀强磁场中，水平旋转一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图9-11所示，当磁场的磁感应强度B 随时间t 如图9-12变化时，则正确表示线圈中感应电动势E 变化的是( )图 9-12图 9-11ABCD唐玲5、如图所示，男女两位同学一起摇绳，男同学站在女同学的正东方向，两位同学分别捏住绝缘的长金属导线的两端迅速摇动，若金属导线两端连接在一个灵敏电流表的两个接线柱上．下列说法中正确的是（ ） A ．摇动过程中导线中的电流方向始终不改变 B ．摇动过程中导线中的电流是交变电流C ．若两同学加快摇动金属导线，其他条件不变，则流过电流表的电流将变大D ．若两同学改为南北方向站立摇绳，其他条件不变，则流过电流表的电流将变大6、如图9-3-21所示，有一磁感强度B=0.1T 的水平匀强磁场，垂直匀强磁场放置一很长的金属框架，框架上有一导体ab 保持与框架边垂直、由静止开始下滑．已知ab 长10cm ，质量为0.1g ，电阻为0.1Ω，框架电阻不计，取g=10m/s 2．求：(1)导体ab 下落的最大加速度和最大速度； (2)导体ab 在最大速度时产生的电功率．7、如图9-24所示，间距为l 1的平行金属导轨上端接有电阻R ，导轨上垂直于导轨架有均匀金属棒ab ，导轨平面与水平面间夹角为θ，金属棒ab 的质量为m ，开始时它与电阻R 间的距离为l 2，由于摩擦，ab 棒恰好不下滑．金属棒和导轨电阻不计．若从t ＝0时刻开始沿垂直于导轨平面向上的方向加一B ＝Kt 的匀强磁场（K 为大于零的恒量），那么，需经多长时间，ab 棒开始沿导轨向上滑动？8、图9-18中MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.40m ，电阻不计，导轨所在平面与磁感应强度B为0.50T 的匀强磁场垂直．质量m 为6.0×10-3kg 、电阻为1.0Ω的金属杆ab 始终垂直于导轨与其保持光滑接触．导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R 1．当杆ab达到图9-3-21 图9-24Rθ θ a bl 1 l 2B图9-18× × × × ×× × × × × × × × × ××× × × × × × ×××M P a bQNv R 1R 2 Bl稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0.27W，重力加速度取10m/s2，试求速率v和滑动变阻器接入电路部分的阻值R2．1 D2 ABC3 C4 A5 BC6 (1)10m/s2 1m/s (2)0.001W7 2mgsinθR/k2l12l28 4.5m/s 6Ω唐玲。

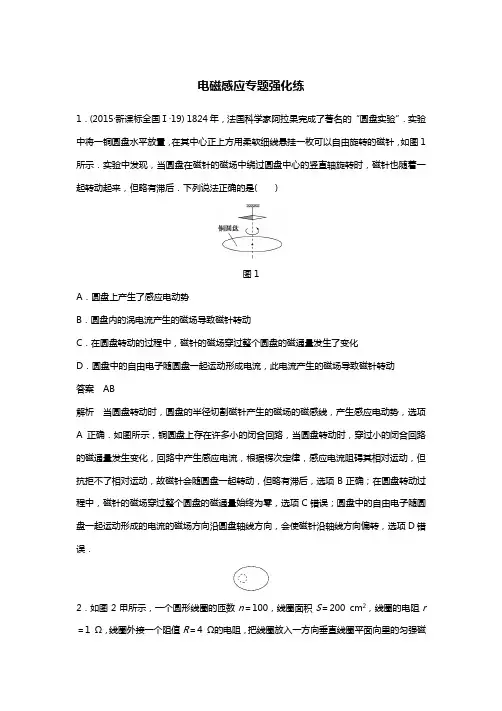

电磁感应专题强化练1．(2015·新课标全国Ⅰ·19) 1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图1所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法正确的是( )图1A．圆盘上产生了感应电动势B．圆盘内的涡电流产生的磁场导致磁针转动C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动答案AB解析当圆盘转动时，圆盘的半径切割磁针产生的磁场的磁感线，产生感应电动势，选项A正确．如图所示，铜圆盘上存在许多小的闭合回路，当圆盘转动时，穿过小的闭合回路的磁通量发生变化，回路中产生感应电流，根据楞次定律，感应电流阻碍其相对运动，但抗拒不了相对运动，故磁针会随圆盘一起转动，但略有滞后，选项B正确；在圆盘转动过程中，磁针的磁场穿过整个圆盘的磁通量始终为零，选项C错误；圆盘中的自由电子随圆盘一起运动形成的电流的磁场方向沿圆盘轴线方向，会使磁针沿轴线方向偏转，选项D错误．2．如图2甲所示，一个圆形线圈的匝数n＝100，线圈面积S＝200 cm2，线圈的电阻r ＝1 Ω，线圈外接一个阻值R＝4 Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示．下列说法中正确的是( )图2A ．线圈中的感应电流方向为顺时针方向B ．电阻R 两端的电压随时间均匀增大C ．线圈电阻r 消耗的功率为4×10－4 WD ．前4 s 内通过R 的电荷量为4×10－4 C 答案 C解析 由图可知，穿过线圈的磁通量变大，由楞次定律可得：线圈产生的感应电流方向为逆时针方向，故A 错误；根据法拉第电磁感应定律可知，磁通量的变化率恒定，所以电动势恒定，则电阻两端的电压恒定，故B 错误；由法拉第电磁感应定律：E ＝n ΔΦΔt ＝n ΔB ·SΔt ＝100×0.4－0.24×0.02 V ＝0.1 V ，根据闭合电路欧姆定律可知，电路中的电流为：I ＝ER ＋r ＝0.14＋1A ＝0.02 A ，所以线圈电阻r 消耗的功率：P ＝I 2r ＝0.022×1 W ＝4×10－4 W ，故C正确；前4 s 内通过R 的电荷量：Q ＝It ＝0.02×4 C ＝0.08 C ，故D 错误．3．如图3所示，倾角为α的光滑导轨上端接入一定值电阻，Ⅰ和Ⅱ是边长都为L 的两正方形磁场区域，其区域内的磁场方向都垂直于导轨平面向上，区域Ⅰ中磁场的磁感应强度为B 1，区域Ⅱ中磁场随时间按B 2＝kt 变化，一质量为m 、电阻为r 的金属杆ab 穿过区域Ⅰ垂直地跨放在两导轨上，并恰能保持静止．则( )图3A ．通过金属杆的电流大小为mg sin αB 1LB ．通过金属杆的电流方向从a 到bC ．定值电阻的阻值为kB 1L 3mg sin α－rD ．定值电阻的阻值为kB 1L 3mg sin α答案 AC解析 对金属杆：mg sin α＝B 1IL ，解得：I ＝mg sin αB 1L，A 对；由楞次定律知，电流方向为从b 到a ，B 错；由法拉第电磁感应定律得E ＝ΔΦΔt ＝ΔB Δt L 2＝kL 2，又因为：I ＝ER ＋r，故：R ＝E I －r ＝kB 1L 3mg sin α－r ，C 对，D 错．4．如图4所示，平行虚线之间有垂直于纸面向里的匀强磁场，磁场左右宽度为L ，磁感应强度大小为B .一等腰梯形线圈ABCD 所在平面与磁场垂直，AB 边刚好与磁场右边界重合，AB 长等于L ，CD 长等于2L ，AB 、CD 间的距离为2L ，线圈的电阻为R .现让线圈向右以恒定速度v 匀速运动，从线圈开始运动到CD 边刚好要进入磁场的过程中( )图4A ．线圈中感应电流沿顺时针方向B ．线圈中感应电动势大小为BLv C．通过线圈截面的电荷量为BL 22RD ．克服安培力做的功为B 2L 3v4R答案 CD解析 当线圈向右运动时穿过线圈的磁通量在增加，根据楞次定律知，感应电流沿逆时针方向，故A 错误．设∠ADC ＝θ，由几何知识可得：tan θ＝2LL2＝4磁场宽度为L ，线圈有效的切割长度为2L tan θ＝L2所以线圈中感应电动势大小为E ＝B ·L 2v ＝12BLv ，故B 错误．通过线圈截面的电荷量为q ＝ΔΦR＝B 2L ＋32L 2·L －32L ＋L2·LR ＝BL 22R，故C 正确．由B 项分析知线圈产生的感应电动势不变，克服安培力做的功等于线圈产生的焦耳热，则克服安培力做的功为W ＝E 2Rt ＝12BLv 2R·L v＝B 2L 3v4R，故D 正确．5．如图5甲所示，在水平面上固定一个匝数为10匝的等边三角形金属线框，总电阻为3 Ω，边长为0.4 m ．金属线框处于两个半径为0.1 m 的圆形匀强磁场中，顶点A 恰好位于左边圆的圆心，BC 边的中点恰好与右边圆的圆心重合．左边磁场方向垂直水平面向外，右边磁场垂直水平面向里，磁感应强度的变化规律如图乙所示，则下列说法中正确的是(π取3)( )图5A ．线框中感应电流的方向是顺时针方向B ．t ＝0.4 s 时，穿过线框的磁通量为0.005 WbC ．经过t ＝0.4 s ，线框中产生的热量为2.7 JD ．前0.4 s 内流过线框的电荷量为0.2 C 答案 CD解析 由磁感应强度B 1垂直水平面向里，大小随时间增大；B 2垂直水平面向外，大小不变，故线框的磁通量增大，由楞次定律可得，线框中感应电流方向为逆时针方向，故A 错误；t ＝0.4 s 时穿过线框的磁通量为：Φ＝B 1×12×πr 2－B 2×16×πr 2＝5×0.5×3×0.12 Wb －4×16×3×0.12 Wb ＝0.055 Wb ，故B 错误；Q ＝I 2Rt ＝(n ΔΦΔt)2R ×Δt ＝(10×5－1×12π×0.120.4)2×3×0.4 J ＝2.7 J ，故C 正确；在t ＝0.4 s 内通过线框中的电荷量q ＝I t ＝E Rt ＝n ΔΦR＝10×5－1×12π×0.123C ＝0.2 C ，故D 正确．6．如图6所示，电阻不计、相距L 的两条足够长的平行金属导轨倾斜放置，与水平面的夹角为θ，整个空间存在垂直于导轨平面的匀强磁场，磁感应强度为B ，导轨上固定有质量为m 、电阻为R 的两根相同的导体棒，导体棒MN 上方轨道粗糙下方光滑，将两根导体棒同时释放后，观察到导体棒MN 下滑而EF 始终保持静止，当MN 下滑的距离为s 时，速度恰好达到最大值v m ，则下列叙述正确的是( )图6A ．导体棒MN 的最大速度v m ＝2mgR sin θB 2L2B ．此时导体棒EF 与轨道之间的静摩擦力为mg sin θC ．当导体棒MN 从静止开始下滑s 的过程中，通过其横截面的电荷量为BLs2RD ．当导体棒MN 从静止开始下滑s 的过程中，导体棒MN 中产生的热量为mgs sin θ－12mv 2m答案 AC解析 导体棒MN 速度最大时做匀速直线运动，由平衡条件得：mg sin θ＝BIL ＝BBLv m2RL ，解得v m ＝2mgR sin θB 2L2.故A 正确；在MN 下滑的过程中，穿过回路的磁通量增大，根据楞次定律判断知，EF 受到沿导轨向下的安培力，根据平衡条件得：导体棒EF 所受的静摩擦力 f ＝mg sin θ＋F 安．故B 错误；当导体棒MN 从静止开始下滑s 的过程中，通过其横截面的电荷量为 q ＝I t ＝E2Rt ＝BL v t 2R＝BLs2R，故C 正确；根据能量守恒得：导体棒MN 中产生的热量为 Q ＝12(mgs sin θ－12mv 2m)，故D 错误．7．如图7所示，固定的竖直光滑U 形金属导轨，间距为L ，上端接有阻值为R 的电阻，处在方向水平且垂直于导轨平面、磁感应强度为B 的匀强磁场中，质量为m 、电阻为r 的导体棒与劲度系数为k 的固定轻弹簧相连放在导轨上，导轨的电阻忽略不计．初始时刻，弹簧处于伸长状态，其伸长量为x 1＝mg k，此时导体棒具有竖直向上的初速度v 0.在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．则下列说法正确的是( )图7A ．初始时刻导体棒受到的安培力大小F ＝B 2L 2v 0RB ．初始时刻导体棒加速度的大小a ＝2g ＋B 2L 2v 0m R ＋rC ．导体棒往复运动，最终静止时弹簧处于压缩状态D ．导体棒开始运动直到最终静止的过程中，电阻R 上产生的焦耳热Q ＝12mv 20＋2m 2g 2k 答案 BC解析 由题意得：E ＝BLv 0，由闭合电路欧姆定律得：I ＝ER ＋r，由安培力公式得：F ＝B 2L 2v 0R ＋r，故A 错误；初始时刻，F ＋mg ＋kx 1＝ma ，得a ＝2g ＋B 2L 2v 0m R ＋r，故B 正确；因为导体棒最终静止时没有安培力，只有重力和弹簧的弹力，故弹簧处于压缩状态，故C 正确；根据能量守恒，减少的动能和势能全都转化为焦耳热，但R 上产生的焦耳热只是其中一部分，故D 错误．8.如图8所示，质量为M 的导体棒ab ，垂直放在相距为l 的平行光滑金属轨道上．导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中，左侧是水平放置、板长为x 、间距为d 的平行金属板，R 和R x 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．图8(1)调节R x ＝0，释放导体棒，当导体棒速度为v 1时，求棒ab 两端的电压； (2)调节R x ＝R ，释放导体棒，求棒下滑的最大速度及整个回路消耗的最大功率； (3)改变R x ，待棒沿导轨再次匀速下滑后，将质量为m 、带电荷量为＋q 的微粒(不计重力)从两板中间以水平速度v 0射入金属板间，若粒子刚好落在上板边缘，求此时的R x . 解析 (1)当导体棒速度为v 1时，有：E ＝Blv 1； 根据闭合电路欧姆定律，得：I ＝E R＝Blv 1R那么：U ab ＝IR ＝Blv 1.(2)当R x ＝R ，棒沿导轨匀速下滑时，有最大速度v ， 由平衡条件得：Mg sin θ＝F 安 安培力为：F 安＝BIl 解得：I ＝Mg sin θBl感应电动势为：E ＝Blv 电流为：I ＝E2R解得：v ＝2MgR sin θB 2l2回路消耗的最大功率为：P ＝I 2R 总＝2RM 2g 2sin 2θB 2l2.(3)微粒从板中间水平射入恰好落到上板边缘，则： 竖直方向：12at 2＝d2①水平方向：v 0t ＝x ② 根据受力分析可知：a ＝qE m③电场强度为：E ＝U d④联立①②③④，得：U ＝md 2v 20qx 2棒沿导轨匀速运动，由平衡条件有：Mg sin θ＝BI 1l 金属板间电压为：U ＝I 1R x 解得：R x ＝mBld 2v 20qx 2Mg sin θ9. 如图10中MN 和PQ 为竖直方向的两平行足够长的光滑金属导轨，间距为L ，电阻不计．导轨所在平面与磁感应强度为B 的匀强磁场垂直，两端分别接阻值为2R 的电阻R 1和电容为C 的电容器．一质量为m 、电阻为R 的金属杆ab 始终垂直于导轨，并与其保持良好接触．杆ab 由静止开始下滑，在下滑过程中最大的速度为v ，整个电路消耗的最大电功率为P ，则( )图10A ．电容器左极板带正电B ．电容器的最大带电荷量为2CBLv3C ．杆ab 的最大速度v ＝PmgD ．杆ab 所受安培力的最大功率为2P3答案 BC解析 根据右手定则，感应电动势的方向为：a →b ，故右极板带正电，故A 错误；当金属杆ab 的速度达到最大时，感应电动势最大，感应电动势的最大值为：E m ＝BLv m ＝BLv ；路端电压的最大值为：U ＝2R2R ＋R E m ＝23BLv ，故电容器的带电荷量最大，为：Q ＝CU ＝2CBLv3，故B 正确；由P ＝F 安v ，当P 、F 安达到最大时，杆ab 的速度达到最大值，此时杆ab 受力平衡，即：v ＝P mF 安m ＝Pmg，故C 正确；杆ab 克服安培力的最大功率为：P ＝F 安m v m ＝mgv m ＝mgv ＝P ，故D 错误．10.如图11所示，竖直向下的匀强磁场垂直穿过固定的金属框架平面，OO ′为框架abcde 的对称轴，ab 平行于ed ，材料、横截面与框架完全相同的水平直杆gh ，在水平外力F 作用下向左匀速运动，运动过程中直杆始终垂直于OO ′且与框架接触良好，直杆从c 运动到b 的时间为t 1，从b 运动到a 的时间为t 2，则( )A ．在t 1时间内回路中的感应电动势增大B ．在t 2时间内a 、e 间的电压增大C ．在t 1时间内F 保持不变D ．在t 2时间内回路中的热功率增大解析 在t 1时间内，回路中的感应电动势为 E ＝BLv ，L 是有效的切割长度，由于L 增大，则感应电动势增大，故A 正确．在t 2时间内，由E ＝BLv 知，L 不变，E 不变，而回路的总电阻增大，电流减小，则a 、e 间的电压为 U ＝E －Ir ，E 、r 不变，则U 增大．故B 正确． 设杆与框架单位长度的电阻为r ，bc 与水平方向的夹角为α.则在t 1时间内，回路中的感应电动势为 E ＝BLv ＝B ·2vt ·tan α·v ＝2Bv 2t tan α回路的总电阻为 R ＝r (2vt ·tan α＋2vt cos α) 电流为I ＝E R ，联立得I ＝Bv tan αr tan α＋1cos α，则知I 不变． 由于杆匀速运动，F 与安培力大小相等，则F ＝BIL ＝BI ·2vt ·tan α，可知F 增大，故C 错误．在t 2时间内回路中的热功率为 P ＝E 2R，R 增大，E 不变，则P 减小，故D 错误． 11.如图12甲所示，不变形、足够长、质量为m 1＝0.2 kg 的“U ”形金属导轨PQMN 放在绝缘水平桌面上，QP 与MN 平行且距离d ＝1 m ，Q 、M 间导体电阻阻值R ＝4 Ω，右内侧紧靠两固定绝缘小立柱1、2；光滑金属杆KL 电阻阻值r ＝1 Ω，质量m 2＝0.1 kg ，垂直于QP 和MN ，与QM 平行且距离L ＝0.5 m ，左侧紧靠两固定绝缘小立柱3、4.金属导轨与桌面的动摩擦因数μ＝0.5，最大静摩擦力等于滑动摩擦力，其余电阻不计．从t ＝0开始，垂直于导轨平面的磁场的磁感应强度变化如图乙所示(g ＝10 m/s 2)．(1)求在整个过程中，导轨受到的静摩擦力的最大值f max ；(2)如果从t ＝2 s 开始，给金属杆KL 水平向右的外力，外力对金属杆作用的功率保持不变为P 0＝320 W ，杆到达最大速度时撤去外力，求撤去外力后QM 上产生的热量Q R 为多少？ 解析 (1)在0～1 s 时间内，设t 时刻磁场的磁感应强度为B ，QKLM 中的感应电动势为E ，电流为I ，金属导轨QM 受到的安培力为F ，则由题图乙得B ＝2＋2t (T)，得ΔB Δt＝2 T/s 由法拉第电磁感应定律得E ＝ΔΦΔt ＝ΔB Δt dL ＝2×1×0.5 V ＝1 V I ＝E R ＋r ＝14＋1A ＝0.2 A导轨所受的安培力 F ＝BId ＝(2＋2t )Id当t ＝1 s 时，安培力最大为F m ，则F m ＝0.8 N设金属导轨PQMN 受到的最大静摩擦力为f m ，则f m ＝μ(m 1＋m 2)g ＝0.5×(0.2＋0.1)×10 N ＝1.5 N1 s 以后，电动势为零，QM 受到的安培力为零．即安培力最大时，仍然小于金属导轨PQMN 受到的最大静摩擦力，金属导轨PQMN 始终静止，受到的是静摩擦力，所以f max ＝F m ，则得f max ＝0.8 N(2)从t ＝2 s 开始，导轨QM 受到的安培力向右，由于小立柱1、2的作用，金属导轨PQMN 静止．设杆KL 的最大速度为v m 时，感应电动势为E 1，电流为I 1，受到的安培力为F 1，外力为F 0，则 E 1＝B 0dv m ，I 1＝E 1R ＋r 则得F 1＝B 0I 1d ＝B 20d 2v m R ＋r速度最大时外力与安培力平衡，则有F 0＝F 1据题 F 0v m ＝P 0即P 0v m ＝B 20d 2v m R ＋r解得v m ＝10 m/s 撤去外力直到停下来，产生的总热量为Q 0，则 Q 0＝12m 2v 2m ＝12×0.1×102 J ＝5 JQM 上产生的热量 Q R ＝R R ＋r Q 0＝44＋1×5 J ＝4 J.专题强化练1．(2015·新课标全国Ⅰ·19) 1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图1所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法正确的是( )A．圆盘上产生了感应电动势B．圆盘内的涡电流产生的磁场导致磁针转动C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动2．如图2甲所示，一个圆形线圈的匝数n＝100，线圈面积S＝200 cm2，线圈的电阻r ＝1 Ω，线圈外接一个阻值R＝4 Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示．下列说法中正确的是( )A．线圈中的感应电流方向为顺时针方向B．电阻R两端的电压随时间均匀增大C．线圈电阻r消耗的功率为4×10－4 WD ．前4 s 内通过R 的电荷量为4×10－4 C3．如图3所示，倾角为α的光滑导轨上端接入一定值电阻，Ⅰ和Ⅱ是边长都为L 的两正方形磁场区域，其区域内的磁场方向都垂直于导轨平面向上，区域Ⅰ中磁场的磁感应强度为B 1，区域Ⅱ中磁场随时间按B 2＝kt 变化，一质量为m 、电阻为r 的金属杆ab 穿过区域Ⅰ垂直地跨放在两导轨上，并恰能保持静止．则( )A ．通过金属杆的电流大小为mg sin αB 1LB ．通过金属杆的电流方向从a 到bC ．定值电阻的阻值为kB 1L 3mg sin α－rD ．定值电阻的阻值为kB 1L 3mg sin α4．如图4所示，平行虚线之间有垂直于纸面向里的匀强磁场，磁场左右宽度为L ，磁感应强度大小为B .一等腰梯形线圈ABCD 所在平面与磁场垂直，AB 边刚好与磁场右边界重合，AB 长等于L ，CD 长等于2L ，AB 、CD 间的距离为2L ，线圈的电阻为R .现让线圈向右以恒定速度v 匀速运动，从线圈开始运动到CD 边刚好要进入磁场的过程中( )A ．线圈中感应电流沿顺时针方向B ．线圈中感应电动势大小为BLvC ．通过线圈截面的电荷量为BL 22RD ．克服安培力做的功为B 2L 3v4R5．如图5甲所示，在水平面上固定一个匝数为10匝的等边三角形金属线框，总电阻为3 Ω，边长为0.4 m ．金属线框处于两个半径为0.1 m 的圆形匀强磁场中，顶点A 恰好位于左边圆的圆心，BC 边的中点恰好与右边圆的圆心重合．左边磁场方向垂直水平面向外，右边磁场垂直水平面向里，磁感应强度的变化规律如图乙所示，则下列说法中正确的是(π取3)( )A ．线框中感应电流的方向是顺时针方向B ．t ＝0.4 s 时，穿过线框的磁通量为0.005 WbC ．经过t ＝0.4 s ，线框中产生的热量为2.7 JD ．前0.4 s 内流过线框的电荷量为0.2 C6．如图6所示，电阻不计、相距L 的两条足够长的平行金属导轨倾斜放置，与水平面的夹角为θ，整个空间存在垂直于导轨平面的匀强磁场，磁感应强度为B ，导轨上固定有质量为m 、电阻为R 的两根相同的导体棒，导体棒MN 上方轨道粗糙下方光滑，将两根导体棒同时释放后，观察到导体棒MN 下滑而EF 始终保持静止，当MN 下滑的距离为s 时，速度恰好达到最大值v m ，则下列叙述正确的是( )A ．导体棒MN 的最大速度v m ＝2mgR sin θB 2L2 B ．此时导体棒EF 与轨道之间的静摩擦力为mg sin θC ．当导体棒MN 从静止开始下滑s 的过程中，通过其横截面的电荷量为BLs2RD ．当导体棒MN 从静止开始下滑s 的过程中，导体棒MN 中产生的热量为mgs sin θ－12mv 2m7．如图7所示，固定的竖直光滑U 形金属导轨，间距为L ，上端接有阻值为R 的电阻，处在方向水平且垂直于导轨平面、磁感应强度为B 的匀强磁场中，质量为m 、电阻为r 的导体棒与劲度系数为k 的固定轻弹簧相连放在导轨上，导轨的电阻忽略不计．初始时刻，弹簧处于伸长状态，其伸长量为x 1＝mgk ，此时导体棒具有竖直向上的初速度v 0.在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．则下列说法正确的是( )A ．初始时刻导体棒受到的安培力大小F ＝B 2L 2v 0RB ．初始时刻导体棒加速度的大小a ＝2g ＋B 2L 2v 0m R ＋rC ．导体棒往复运动，最终静止时弹簧处于压缩状态D ．导体棒开始运动直到最终静止的过程中，电阻R 上产生的焦耳热Q ＝12mv 20＋2m 2g 2k8.如图8所示，质量为M 的导体棒ab ，垂直放在相距为l 的平行光滑金属轨道上．导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中，左侧是水平放置、板长为x 、间距为d 的平行金属板，R 和R x 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节R x ＝0，释放导体棒，当导体棒速度为v 1时，求棒ab 两端的电压；(2)调节R x ＝R ，释放导体棒，求棒下滑的最大速度及整个回路消耗的最大功率；(3)改变R x ，待棒沿导轨再次匀速下滑后，将质量为m 、带电荷量为＋q 的微粒(不计重力)从两板中间以水平速度v 0射入金属板间，若粒子刚好落在上板边缘，求此时的R x .9. 如图10中MN 和PQ 为竖直方向的两平行足够长的光滑金属导轨，间距为L ，电阻不计．导轨所在平面与磁感应强度为B 的匀强磁场垂直，两端分别接阻值为2R 的电阻R 1和电容为C 的电容器．一质量为m 、电阻为R 的金属杆ab 始终垂直于导轨，并与其保持良好接触．杆ab 由静止开始下滑，在下滑过程中最大的速度为v ，整个电路消耗的最大电功率为P ，则( )图10A ．电容器左极板带正电B ．电容器的最大带电荷量为2CBLv 3C ．杆ab 的最大速度v ＝PmgD ．杆ab 所受安培力的最大功率为2P 310.如图11所示，竖直向下的匀强磁场垂直穿过固定的金属框架平面，OO ′为框架abcde 的对称轴，ab 平行于ed ，材料、横截面与框架完全相同的水平直杆gh ，在水平外力F 作用下向左匀速运动，运动过程中直杆始终垂直于OO ′且与框架接触良好，直杆从c 运动到b 的时间为t 1，从b 运动到a 的时间为t 2，则( )A ．在t 1时间内回路中的感应电动势增大B ．在t 2时间内a 、e 间的电压增大C．在t1时间内F保持不变D．在t2时间内回路中的热功率增大11.如图12甲所示，不变形、足够长、质量为m1＝0.2 kg的“U”形金属导轨PQMN放在绝缘水平桌面上，QP与MN平行且距离d＝1 m，Q、M间导体电阻阻值R＝4 Ω，右内侧紧靠两固定绝缘小立柱1、2；光滑金属杆KL电阻阻值r＝1 Ω，质量m2＝0.1 kg，垂直于QP和MN，与QM平行且距离L＝0.5 m，左侧紧靠两固定绝缘小立柱3、4.金属导轨与桌面的动摩擦因数μ＝0.5，最大静摩擦力等于滑动摩擦力，其余电阻不计．从t＝0开始，垂直于导轨平面的磁场的磁感应强度变化如图乙所示(g＝10 m/s2)．(1)求在整个过程中，导轨受到的静摩擦力的最大值f max；(2)如果从t＝2 s开始，给金属杆KL水平向右的外力，外力对金属杆作用的功率保持不变为P0＝320 W，杆到达最大速度时撤去外力，求撤去外力后QM上产生的热量Q R为多少？。

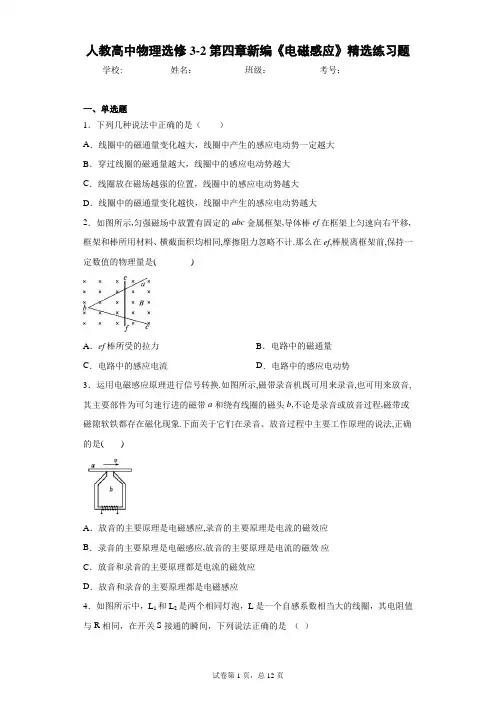

人教高中物理选修3-2第四章新编《电磁感应》精选练习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列几种说法中正确的是（）A．线圈中的磁通量变化越大，线圈中产生的感应电动势一定越大B．穿过线圈的磁通量越大，线圈中的感应电动势越大C．线圈放在磁场越强的位置，线圈中的感应电动势越大D．线圈中的磁通量变化越快，线圈中产生的感应电动势越大2．如图所示,匀强磁场中放置有固定的abc金属框架,导体棒ef在框架上匀速向右平移,框架和棒所用材料、横截面积均相同,摩擦阻力忽略不计.那么在ef,棒脱离框架前,保持一定数值的物理量是( )A．ef棒所受的拉力B．电路中的磁通量C．电路中的感应电流D．电路中的感应电动势3．运用电磁感应原理进行信号转换.如图所示,磁带录音机既可用来录音,也可用来放音,其主要部件为可匀速行进的磁带a和绕有线圈的磁头b,不论是录音或放音过程,磁带或磁隙软铁都存在磁化现象.下面关于它们在录音、放音过程中主要工作原理的说法,正确的是()A．放音的主要原理是电磁感应,录音的主要原理是电流的磁效应B．录音的主要原理是电磁感应,放音的主要原理是电流的磁效应C．放音和录音的主要原理都是电流的磁效应D．放音和录音的主要原理都是电磁感应4．如图所示中，L1和L2是两个相同灯泡，L是一个自感系数相当大的线圈，其电阻值与R相同，在开关S接通的瞬间，下列说法正确的是（）A．接通时L1先达到最亮，断开时L1后灭B．接通时L2先达到最亮，断开时L2后灭C．接通时L1先达到最亮，断开时L1先灭D．接通时L2先达到最亮，断开时L2先灭5．一直升飞机停在南半球的地磁极上空。

该处地磁场的方向竖直向上，磁感应强度为B。

直升飞机螺旋桨叶片的长度为l，螺旋桨转动的周期为T，顺着地磁场的方向看螺旋桨，螺旋桨按逆时针方向转动。

螺旋桨叶片的近轴端为a，远轴端为b，如图所示。

电磁感应练习（含答案）一、单项选择题：（每题3分，共计18分）1、下列说法中正确的有： （ ） A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是： （ ） A 、阻碍引起感应电流的磁通量； B 、与引起感应电流的磁场反向；C 、阻碍引起感应电流的磁通量的变化；D 、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则 （ ） A.线圈中感应电动势每秒增加2V B.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是 （ ） A ． B ． C ． D ． 5磁场，螺线管下方水平桌面上有一导体圆环，导线abcd 所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（ ）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是（ ）2E E-E -2E 2E E -E -2E E 2E -E -2E E 2E -E -2E /s 图2B（A ） （B ） （C ） （D ）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB 可在平行导轨MN 上滑动，接触良好，轨道电阻不计 电流计中有如图所示方向感应电流通过时，AB 的运动情况是：（ ） A 、向右加速运动； B 、向右减速运动； C 、向右匀速运动； D 、向左减速运动。

—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式第四章《电磁感应》测试题一、单选题(共15小题)1.电吉他是利用电磁感应原理工作的一种乐器．如图a所示为电吉他的拾音器的原理图，在金属弦的下方置有一个连接到放大器的螺线管．一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号．若由于金属弦的振动，螺线管内的磁通量随时间的变化如图b所示，则对应感应电流的变化为()A．B．C．D．2.物理学中的许多规律是通过实验发现的，下列说法中符合史实的是()A．法拉第通过实验发现了电磁感应现象B．牛顿通过理想斜面实验发现了物体的运动不需要力来维持C．奥斯特通过实验发现了电流的热效应D．卡文迪许通过扭秤实验测出了静电力常量3.金属圆环的圆心为O，金属棒Oa、Ob与金属环接触良好且可绕O在环上转动，整个装置处于垂直纸面向里的匀强磁场中，如图所示，当外力使Oa顺时针方向加速转动时，在Oa追上Ob之前，Ob将()A．顺时针方向转动B．逆时针方向转动C．先顺时针方向转动，后逆时针方向转动D．先逆时针方向转动，后顺时针方向转动4.如图所示的电路中，电源的电动势为E，内阻为r，线圈的自感系数很大，线圈的直流电阻RL与灯泡的电阻R满足RL<R.在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示通过灯泡的电流随时间变化的图象中，正确的是()A．B．C．D．5.磁通量可以形象地理解为“穿过磁场中某一面积的磁感线条数”．在如图所示磁场中，S1、S2、S3为三个面积相同的相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为0.下列判断正确的是()A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1、Φ2、Φ3相等6.一根导体棒ab在水平方向的匀强磁场中自由下落，并始终保持水平方向且与磁场方向垂直．如图所示，则有()A．Uab＝0B．Ua＞Ub，Uab保持不变C．Ua＞Ub，Uab越来越大D．Ua＜Ub，Uab越来越大7.如图所示，一水平放置的矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现若使矩形线框以左边的边为轴转到竖直的虚线位置，则此过程中磁通量改变量的大小是()A．BSB．BSC．BSD． 2BS8.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离9.穿过某闭合回路的磁通量Φ随时间t变化的图象分别如图中的①～④所示，下列说法正确的是()A．图①有感应电动势，且大小恒定不变B．图②产生的感应电动势一直在变大C．图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D．图④产生的感应电动势先变大再变小10.在图中，条形磁铁以速度v远离螺线管，螺线管中的感应电流的情况是()A．穿过螺线管中的磁通量增加，产生感应电流B．穿过螺线管中的磁通量减少，产生感应电流C．穿过螺线管中的磁通量增加，不产生感应电流D．穿过螺线管中的磁通量减少，不产生感应电流11.如图所示，线框abcd放置在磁感应强度为B的匀强磁场中，线框面积为S.a′b′cd为线框在垂直于磁场方向的投影，与线框平面的夹角为θ，则穿过线框的磁通量为()A．BSB．BS sinθC．BS cosθD．BS tanθ12.用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud.下列判断正确的是()A．Ua<Ub<Uc<UdB．Ua<Ub<Ud<UcC．Ua＝Ub<Uc＝UdD．Ub<Ua<Ud<Uc13.如图所示，一个闭合回路由两部分组成．右侧是电阻为r的圆形线圈，置于竖直向上均匀变化的磁场B1中，左侧是光滑的倾角为θ的平行导轨，宽度为d，其电阻不计．磁感应强度为B2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m、电阻为R的导体棒ab此时恰好能静止在导轨上，下述判断不正确的是()A．圆形线圈中的磁场方向向上且均匀增强B．导体棒ab受到的安培力大小为mg sinθC．回路中的感应电流为D．圆形线圈中的电热功率为(r＋R)14.物理学家通过艰苦的实验来探究自然的物理规律，为人类的科学事业做出了巨大贡献，值得我们敬仰．下列描述中符合物理学史实的是()A．楞次经过严密实验与逻辑推导，最终确认了电磁感应的产生条件：闭合线圈中磁通量变化，并找到了感应电流的方向的判断规律B．安培发现了电流的磁效应并提出了分子电流假说C．奥斯特发现了电流的磁效应并提出了分子电流假说D．“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容15.现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转，由此可以推断()A．线圈A向上移动或滑动变阻器的滑片P向右加速滑动，都能引起电流计指针向右偏转B．线圈A向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B绕线方向未知，故无法判断电流计指针偏转方向二、实验题(共3小题)16.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向______(填“左”或“右”)偏转．17.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯的线圈A④线圈B⑤电键⑥滑动变阻器(1)试按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出三种方法．①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________.18.如图所示为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整；(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：(填“向左偏一下”、“向右偏一下”或“不动”)①将线圈A迅速插入线圈B时，灵敏电流计指针将________．②线圈A插入线圈B后，将滑动变阻器的滑片迅速向左拉时，灵敏电流计指针________．三、计算题(共3小题)19.如图甲所示，一端封闭的两条平行光滑长导轨相距L，距左端L处的右侧一段被弯成半径为的四分之一圆弧，圆弧导轨的左、右两段处于高度相差的水平面上．以弧形导轨的末端点O为坐标原点，水平向右为x轴正方向，建立Ox坐标轴．圆弧导轨所在区域无磁场；左段区域存在空间上均匀分布，但随时间t均匀变化的磁场B(t)，如图乙所示；右段区域存在磁感应强度大小不随时间变化，只沿x方向均匀变化的磁场B(x)，如图丙所示；磁场B(t)和B(x)的方向均竖直向上．在圆弧导轨最上端，放置一质量为m的金属棒ab，与导轨左段形成闭合回路，金属棒由静止开始下滑时左段磁场B(t)开始变化，金属棒与导轨始终接触良好，经过时间t0金属棒恰好滑到圆弧导轨底端．已知金属棒在回路中的电阻为R，导轨电阻不计，重力加速度为g.(1)求金属棒在圆弧轨道上滑动过程中，回路中产生的感应电动势E；(2)如果根据已知条件，金属棒能离开右段磁场B(x)区域，离开时的速度为v，求金属棒从开始滑动到离开右段磁场过程中产生的焦耳热Q；(3)如果根据已知条件，金属棒滑行到x＝x1位置时停下来，a．求金属棒在水平轨道上滑动过程中通过导体棒的电荷量q；b．通过计算，确定金属棒在全部运动过程中感应电流最大时的位置．20.如图所示，边长为L的正方形金属框abcd，质量为m，电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘，金属框的上半部处于磁场内，下半部处于磁场外．磁场随时间变化规律为B＝kt(k＞0)，已知细线所能承受的最大拉力为2mg，求：(1)线框中感应电流的方向；(2)分析线框的各边所受安培力的方向；(3)从t＝0开始，经多长时间细线会被拉断？21.如图，两光滑导体框ABCD与EFGH固定在水平面内，在D点平滑接触，A、C分别处于FE、HG 的沿长线上，ABCD是边长为a的正方形；磁感强度为B的匀强磁场竖直向上；导体棒MN置于导体框上与导体框良好接触，以速度v沿BD方向从B点开始匀速运动，已知线框ABCD及棒MN单位长度的电阻为r，线框EFGH电阻不计．求：(1)导体棒MN在线框ABCD上运动时，通过MN电流的最大值与最小值；(2)为维持MN在线框ABCD上的匀速运动，必须给MN施加一水平外力，用F(t)函数表示该力；(3)导体棒达D点时立即撤去外力，则它还能前进多远(设EF、GH足够长)?四、填空题(共3小题)22.如图所示，半径为R的圆形线圈，其中心位置处半径为r的虚线范围内有界匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为________．23.有一个称为“千人震”的趣味物理小实验，实验是用一节电动势为1.5 V的新干电池，几根导线、开关和一个用于日光灯上的镇流器来完成．几位做实验的同学手拉手成一串，和电池、镇流器、开关、导线连成图示实验电路，闭合开关，经过一段时间再断开开关，此过程中同学们会有触电的感觉．人有触电感觉发生在开关________(填“接通瞬间”、“断开瞬间”或“一直接通”)时，其原因是________________________________________________________________________.24.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后，下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大，电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快，电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时，电流计指针不会发生偏转(2)在实验中，如果线圈A置于线圈B中不动，因某种原因，电流计指针发生了偏转．这时，线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时，是________转化为电能．(3)上述实验中，线圈A可等效为一个条形磁铁，将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时，指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．五、简答题(共3小题)25.如果磁场是用变化的电流来获取的，导体用整块铁代替，如图所示．请问铁块中有感应电流吗？如果有，它的形状像什么？26.如图所示，有两个同心导体圆环．内环中通有顺时针方向的电流，外环中原来无电流．当内环中电流逐渐增大时，外环中有无感应电流？方向如何？27.如图所示，在同一平面内的a、b两线圈，当开关S闭合和断开瞬间，b线圈中感应电流的方向如何？答案解析1.【答案】D【解析】在0～时间内，磁通量增加但增加的越来越慢，因此感应电流越来越小，到时刻，感应电流减小到零，在～t0间内，磁通量越来越小，感应电流反向，磁通量变化的越来越快，感应电流越来越大，到t0时刻达到反向最大值，从这两段时间断定选项D正确，A、B、C错误．2.【答案】A【解析】法拉第通过实验发现了电磁感应现象，A正确；伽利略通过理想斜面实验发现了物体的运动不需要力来维持，故B错误；奥斯特通过实验发现了电流的磁效应，故C错误；卡文迪许通过实验测出了引力常量，故D错误．3.【答案】A【解析】根据楞次定律，感应电流的磁通量总是阻碍引起感应电流的磁通量的变化，aOb和优弧ab构成的平面的磁通量在减少，所以Ob顺时针转动以阻止磁通量的减少，aOb和劣弧ab构成的平面磁通量在增加，所以Ob顺时针方向转动以减少磁通量的增加，所以应选A.4.【答案】D【解析】S闭合瞬间，由于线圈的自感系数很大，故在线圈中产生很大的自感电动势，阻碍电流的增大，线圈中此时的电流几乎为零，而灯泡中有电流通过，随时间的推移，线圈对电流的阻碍作用减弱，线圈中的电流不断增大，流过电源的电流也在增大，路端电压不断减小，故通过灯泡的电流不断减小；当稳定时，由于RL<R，故线圈中的电流大于灯泡中的电流；当S断开后，线圈相当于电源对灯泡供电，回路中的电流将在稳定时通过线圈电流的基础上不断减小，通过灯泡中的电流方向与S断开前方向相反，D正确．5.【答案】A【解析】从图中可看出，穿过线圈S1的磁感线条数最多，所以磁通量最大．故B、C、D错误，A 正确．6.【答案】D【解析】ab棒向下运动时，可由右手定则判断，感应电流方向为a→b，所以Ub＞Ua，由Uab＝E＝Blv及棒自由下落时v越来越大，可知Uab越来越大，故D选项正确．7.【答案】C【解析】Φ是标量，但有正负之分，在计算ΔΦ＝Φ2－Φ1时必须注意Φ2、Φ1的正负，要注意磁感线从线框的哪一面穿过，此题中在开始位置磁感线从线框的下面穿进，在末位置磁感线从线框的另一面穿进，Φ2、Φ1一正一负，再考虑到有效面积，故此题选C.8.【答案】C【解析】由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的，故选C.9.【答案】C【解析】感应电动势E＝，而对应Φ－t图象中图线的斜率，根据图线斜率的变化情况可得：①中无感应电动势；②中感应电动势恒定不变；③中感应电动势0～t1时间内的大小是t1～t2时间内大小的2倍；④中感应电动势先变小再变大．10.【答案】B【解析】条形磁铁从左向右远离螺线管的过程中，穿过线圈的原磁场方向向下，且磁通量在减小，所以能产生感应电流．故选B.11.【答案】C【解析】矩形线圈abcd如题图所示放置，匀强磁场方向竖直向下，平面abcd与水平方向成θ角，此时通过线框的磁通量为Φ1＝BS cosθ，故C正确．12.【答案】B【解析】Ua＝BLv，Ub＝BLv，Uc＝·B·2Lv＝BLv，Ud＝B·2L·v＝BLv，故选B.13.【答案】D【解析】导体棒此时恰好能静止在导轨上，根据左手定则，感应电流的方向b→a，感应电流的磁场方向向下，则右侧圆形线圈中的磁场应均匀增加，A正确；由导体棒平衡有：F安＝mg sinθ，B 正确；根据安培力公式F＝B2dI＝mg sinθ，所以I＝，C正确；圆形线圈中的电热功率P＝r，D错误．14.【答案】D【解析】电磁感应的产生条件是法拉第通过实验找到的，感应电流的方向规律是楞次找到的，选项A错误；奥斯特发现电流周围存在磁场即电流的磁效应，但提出分子电流假说的是安培，选项B、C错误；“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容．选项D正确．15.【答案】B【解析】当P向左滑动时，电阻变大，通过线圈A的电流减小，则通过线圈B中的的磁场减弱，磁通量减少，线圈B中有使电流计指针向右偏转的感应电流通过；当线圈A向上移动或断开开关，则通过线圈B中的原磁场减弱，磁通量减少，所以线圈B中也有使电流计指针向右偏转的感应电流通过；而滑动变阻器的滑片P向右滑动，则通过线圈B中的原磁场增强，磁通量增加，所以线圈B中有使电流计指针向左偏转的感应电流通过，故B选项正确．16.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路，电源、开关、小线圈A组成闭合回路，电路图如图所示．(2)将开关闭合或断开，导致穿过线圈的磁通量变化，产生感应电流，灵敏电流计指针偏转，故A、B正确；保持开关一直闭合，则穿过线圈B的磁通量不变，没有感应电流产生，灵敏电流计指针偏转，故C错误；将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化，线圈B中产生感应电流，灵敏电流计指针偏转，故D正确．(3)在开关闭合的瞬间，穿过线圈B的磁通量增大，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，穿过线圈B的磁通量减小，灵敏电流计的指针向右偏转．17.【答案】(1)如图所示(2)①闭合开关②断开开关③开关闭合时移动滑动变阻器滑片【解析】(1)使线圈A与电键、直流电源、滑动变阻器串联，线圈B与电流计连成闭合回路；(2)只要能使穿过线圈B的磁通量发生变化，就可以使线圈B中产生感应电流．18.【答案】(1)电路连接如图(2)①向右偏转一下②向左偏转一下【解析】(1)电路连接如图(2)因在闭合开关时，电路中的电流变大，磁通量增大，此时发现灵敏电流计的指针向右偏了一下，则当将线圈A迅速插入线圈B时，磁通量也是增大的，则灵敏电流计指针将向右偏转一下；线圈A 插入线圈B后，将滑动变阻器的滑片迅速向左拉时，电路中的电流减小，磁通量减小，则灵敏电流计指针向左偏转一下．19.【答案】(1)L2(2)＋mg－mv2(3)，x＝ 0处，感应电流最大【解析】(1)由图乙可知＝，根据法拉第电磁感应定律，感应电动势E＝＝L2＝L2①(2)当金属棒在弧形轨道上滑行过程中，产生的焦耳热Q1＝t＝金属棒在弧形轨道上滑行过程中，根据机械能守恒定律mg＝mv②金属棒在水平轨道上滑行的过程中，产生的焦耳热为Q2，根据能量守恒定律Q2＝mv－mv2＝mg－mv2，所以，金属棒在全部运动过程中产生的焦耳热Q＝Q1＋Q2＝＋mg－mv2.(3)a.根据图丙，x＝x1(x1<x0)处磁场的磁感应强度B1＝.设金属棒在水平轨道上滑行时间为Δt.由于磁场B(x)沿x方向均匀变化，根据法拉第电磁感应定律Δt时间内的平均感应电动势＝＝＝，所以，通过金属棒电荷量q＝Δt＝Δt＝b．金属棒在弧形轨道上滑行过程中，根据①式，I1＝＝金属棒在水平轨道上滑行过程中，由于滑行速度和磁场的磁感应强度都在减小，所以，在此过程中，金属棒刚进入磁场时，感应电流最大．根据②式，刚进入水平轨道时，金属棒的速度v0＝所以，水平轨道上滑行过程中的最大电流I2＝＝若金属棒自由下落高度，经历时间t＝，显然t0>t，所以I1＝<＝＝I2，综上所述，金属棒刚进入水平轨道时，即金属棒在x＝0处，感应电流最大．20.【答案】(1)线框中感应电流的方向a→d→c→b→a；(2)ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd边不受安培力，ad边的安培力方向向右；(3)【解析】(1)根据楞次定律，则有感应电流的方向：逆时针方向(即a→d→c→b→a)；(2)根据左手定则，结合感应电流的方向，则有：ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd不受安培力，ad边的安培力方向向右．(线框有收缩的趋势)；(3)根据平衡条件，结合安培力表达式，则有：2mg＝mg＋B L且B＝kt解得：t＝.21.【答案】(1)I min＝I max＝(2)F＝(3)【解析】(1)设某时刻棒MN交线框于P、S点，令PS长为l，此时电动势E＝BlvMN左侧电阻R1＝lrMN右侧电阻R2＝(4a－l)r则R并＝＝故：I＝＝因导线框ABCD关于AC对称，所以通MN的电流大小也具有对称性，所以当l＝0时，电流最小值I min＝当l＝a时，电流最大值I max＝(2)设MN到达B的时间为t0，则t0＝，到达D点用时2t0，当0≤t≤t0时，由I＝代入得：I＝(其中vt＝l)代入F＝BIl得：F＝当t0≤t≤2t0时，将l＝2(a－vt)代入④式得：I＝代入F＝BIl得：F＝(3)导线框进入矩形磁场后，由牛顿第二定律得：BIL＝ma＝ma取任意Δt时间有：Δt＝maΔtΔx＝mΔvΣΔx＝mΣΔvx＝mvx＝＝.22.【答案】Bπr2【解析】本题需要切记，在使用ΔΦ＝BS计算磁通量时，一定要注意公式中的S为磁场穿过线圈的有效面积，本题中S＝πr2，所以穿过线圈的磁通量为ΔΦ＝BS＝Bπr2.23.【答案】断开瞬间断开瞬间产生瞬间高压【解析】当开关闭合后，镇流器与同学们并联，由于电源为1.5 V的新干电池，所以电流很小．当断开时，镇流器电流发生变化，导致镇流器产生很强的电动势，从而使同学们有触电的感觉．24.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中，由于磁通量不变化，故不会产生感应电流，也不会引起电流计指针偏转，选项A错误；线圈A插入或拔出线圈B的速度越大，则磁通量的变化率越大，产生的感应电流越大，电流计指针偏转的角度越大，选项B正确；滑动变阻器的滑片P滑动越快，电流的变化率越大，磁通量的变化率越大，则感应电流越大，电流计指针偏转的角度越大，选项C 正确；滑动变阻器的滑片P匀速滑动时，电流发生变化，磁通量变化，也会产生感应电流，故电流计指针也会发生偏转，选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知，通过电流计的电流从负极流入，故灵敏电流计指针向其负接线柱方向偏转．25.【答案】有．变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．【解析】变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．26.【答案】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．【解析】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．27.【答案】S闭合瞬间，b线圈中产生顺时针方向的电流；S断开瞬间，b线圈中产生逆时针方向的电流．【解析】当开关S闭合的瞬间，a线圈中有电流I通过，由安培定则可知其将在a线圈周围产生磁场，该磁场从b线圈内垂直纸面穿出，使b线圈中的磁通量增大，由楞次定律可知b线圈中将产生感应电流，感应电流的磁场方向应与a线圈中电流产生的磁场方向相反即垂直纸面向里，再由安培定则可判定b中感应电流方向应是顺时针方向．当开关S断开的瞬间，电流I所产生的磁场穿过b线圈的磁通量减少，这时b线圈内将产生感应电流，感应电流的磁场方向与原磁场方向相同，。

高二物理选修3-2 电磁感应练习题（含答案）一、选择题1.如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。

下列说法①当磁感应强度增加时，线框中的感应电流可能减小 ②当磁感应强度增加时，线框中的感应电流一定增大 ③当磁感应强度减小时，线框中的感应电流一定增大 ④当磁感应强度减小时，线框中的感应电流可能不变 其中正确的是（D ）A .只有②④正确B .只有①③正确C .只有②③正确D .只有①④正确2.一飞机在北半球的上空以速度v 水平飞行，飞机机身长为a ，翼展为b ；该空间地磁场磁感应强度的水平分量为B 1，竖直分量为B 2；驾驶员左侧机翼的端点用A 表示，右侧机翼的端点用B 表示，用E 表示飞机产生的感应电动势，则（D ）A .E =B 1vb ，且A 点电势低于B 点电势 B .E =B 1vb ，且A 点电势高于B 点电势C .E =B 2vb ，且A 点电势低于B 点电势D .E =B 2vb ，且A 点电势高于B 点电势3.如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。

当磁铁向下运动时（但未插入线圈内部）（B ）A .线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B .线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C .线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D .线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥3.如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示.在0-T /2时间内，直导线中电流向上，则在T /2-T 时间内，线框中感应电流的方向与所受安培力情况是（C ）A .感应电流方向为顺时针，线框受安培力的合力方向向左B .感应电流方向为逆时针，线框受安培力的合力方向向右C .感应电流方向为顺时针，线框受安培力的合力方向向右D .感应电流方向为逆时针，线框受安培力的合力方向向左4.图中两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里.abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l .t =0时刻，bc 边与磁场区域边界重合（如图）.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域.取沿a →b →c →d →a 的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I 随时间t 变化的图线可能是（B ）i i -i 甲A B C D5.如图所示电路中，A 、B 是两个完全相同的灯泡，L 是一个理想电感线圈，当S 闭合与断开时，A 、B 的亮度情况是（AC ）A .S 闭合时，A 立即亮，然后逐渐熄灭B .S 闭合时，B 立即亮，然后逐渐熄灭C .S 闭合足够长时间后，B 发光，而A 不发光D .S 闭合足够长时间后，B 立即熄灭发光，而A 逐渐熄灭6.铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置.能产生匀强磁场的磁铁，被安装在火车首节车厢下面，如图(甲)所示(俯视图).当它经过安放在两铁轨间的线圈时，便会产生一电信号，被控制中心接收.当火车通过线圈时，若控制中心接收到的线圈两端的电压信号为图(乙)所示，则说明火车在做（B ）A .匀速直线运动B .匀加速直线运动C .匀减速直线运动D .加速度逐渐增大的变加速直线运动7.图甲中的a 是一个边长为为L 的正方向导线框， 其电阻为R .线框以恒定速度v 沿x 轴运动，并穿过图中 所示的匀强磁场区域b .如果以x 轴的正方向作为力的正 方向.线框在图示位置的时刻作为时间的零点，则磁场对 线框的作用力F 随时间变化的图线应为图乙中的哪个图？（B8.如图所示，将一个正方形导线框ABCD 置于一个范围足够大的匀强磁场中，磁场方向与其平面垂直．现在AB 、CD 的中点处连接一个电容器，其上、下极板分别为a 、b ，让匀强磁场以某一速度水平向右匀速移动，则（ABC ）图乙D Ab BCA .ABCD 回路中没有感应电流B .A 与D 、B 与C 间有电势差C .电容器a 、b 两极板分别带上负电和正电D .电容器a 、b 两极板分别带上正电和负电9.如图一所示，固定在水平桌面上的光滑金属框架cdeg 处于方向竖直向下的匀强磁场中，金属杆ab 与金属框架接触良好.在两根导轨的端点d 、e 之间连接一电阻，其他部分电阻忽略不计.现用一水平向右的外力F 作用在金属杆ab 上，使金属杆由静止开始向右在框架上滑动，运动中杆ab 始终垂直于框架.图二为一段时间内金属杆受到的安培力f 随时间t 的变化关系，则图三中可以表示外力F 随时间t 变化关系的图象是（B强磁场中，线框平面与磁场垂直，磁感应强度B 1的变化关系如图⑴所示.0~1s 圆形金属框与一个水平的平行金属导轨相连接，一根导体棒，导体棒的长为L 、电阻为R ，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为B 2，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f 随时间变化的图象是下图中的（设向11.2000年底，我国宣布已研制成功一辆高温超导磁悬浮高速列 车的模型车，该车的车速已达到500km /h ，可载5人.如图所示就是 磁悬浮的原理，图中A 是圆柱形磁铁，B 是用高温超导材料制成的 超导圆环.将超导圆环B 水平放在磁铁A 上，它就能在磁力的作用下 悬浮在磁铁A 的上方空中，下列说法中正确的是（B ）A .在B 上放入磁铁的过程中，B 中将产生感应电流.当稳定后，感应电流消失B .在B 上放入磁铁的过程中，B 中将产生感应电流.当稳定后，感应电流仍存在A B CAb 左 右图一C .如A 的N 极朝上，B 中感应电流的方向如图所示D .如A 的N 极朝上，B 中感应电流的方向与图中所示的方向有时相同有时相反 12.如图所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab 、cd 与导轨构成矩形回路.导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R ，回路上其余部分的电阻不计.在导轨平面内两导轨间有一竖直向下的匀强磁场.开始时，导体棒处于静止状态.剪断细线后，导体棒在运动过程中（AD ）A .回路中有感应电动势B .两根导体棒所受安培力的方向相同C .两根导体棒和弹簧构成的系统动量守恒，机械能守恒D .两根导体棒和弹簧构成的系统动量守恒，机械能不守恒 13.如图所示，A 是长直密绕通电螺线管.小线圈B 与电流表连接，并沿A 的轴线Ox 从O 点自左向右匀速穿过螺线管A .能正确反映通过电流表中电流I 随x 变化规律的是（C ）14.如图所示，一个边长为a 、电阻为R 的等边三角形线框，在外力作用下，以速度v 匀速穿过宽均为a 的两个匀强磁场.这两个磁场的磁感应强度大小均为B 方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。

高考物理-选修3-2-电磁感应专题练习（含答案）（一）一、单选题1.半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图所示。

在t=0时刻平板之间中心有一重力不计，电荷量为+q的微粒，从静止释放，两板间距足够长。

则以下说法正确的是( )A. 第1秒内金属圆环中的感应电流为逆时针方向B. 第1秒内上极板的电势高于下极板的电势C. 第1秒内粒子将向下做自由落体运动D. 第2秒内粒子所受电场力将反向2.两根相距为L的足够长的金属弯角光滑导轨如图所示放置，它们各有一边在同一水平面内，另一边与水平面的夹角为37°，质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，导轨的电阻不计，回路总电阻为2R，整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中，当ab杆在平行于水平导轨的拉力F作用下以速度v沿导轨匀速运动时，cd杆恰好处于静止状态，重力加速度为g，以下说法正确的是（）A. ab杆所受拉力F的大小为mg sin37°B. 回路中电流为C. 回路中电流的总功率为mgv sin37°D. m与v大小的关系为m＝3.如图所示，水平金属圆盘置于磁感应强度为B、方向竖直向下的匀强磁场中，随盘绕金属转轴DD，以角速度沿顺时针方向匀速转动，盘的中心及边缘处分别用金属滑片与一理想变压器的原线圈相连。

已知圆盘半径为r，理想变压器原、副线圈匝数比为n，变压器的副线圈与一电阻为R的负载相连。

不计圆盘及导线的电阻，则下列说法中正确的是（）A. 变压器原线圈两端的电压为B. 变压器原线圈两端的电压为C. 通过负载R的电流为D. 通过负载R的电流为4.如图所示，足够长的光滑金属导轨MN、PQ平行放置，且都倾斜着与水平面成夹角θ．在导轨的最上端M、P之间接有电阻R，不计其它电阻．导体棒ab从导轨的最底端冲上导轨，当没有磁场时，ab上升的最大高度为H；若存在垂直导轨平面的匀强磁场时，ab上升的最大高度为h．在两次运动过程中ab都与导轨保持垂直，且初速度都相等．关于上述情景，下列说法正确的是（）A. 两次上升的最大高度相比较为H＜hB. 有磁场时导体棒所受合力的功大于无磁场时合力的功C. 有磁场时，电阻R产生的焦耳热为D. 有磁场时，ab上升过程的最小加速度为gsinθ5.如图所示，让闭合矩形线圈abcd从高处自由下落一段距离后进入匀强磁场，从bc边开始进入磁场到ad边刚进入磁场的这一段时间里，图所示的四个V﹣t图象中，肯定不能表示线圈运动情况的是（）A. B. C. D.6.一闭合线圈固定在垂直于纸面的均匀磁场中，设向里为磁感应强度B的正方向，线圈中的箭头为电流i的正方向，如图（a）所示．已知线圈中感应电流i随时间而变化的图象如图（b）所示，则磁感应强度B随时间而变化的图象可能是下图中的（）A. B.C. D.7.如图所示，bacd为导体做成的框架，其平面与水平面成θ角，质量为m的导体棒PQ与ab、cd接触良好，回路的电阻为R ，整个装置放于垂直框架平面的变化磁场中，磁感应强度B的变化情况如图乙所示，PQ能够始终保持静止，则0～t2时间内，PQ受到的安培力F和摩擦力F f随时间变化的图象可能不正确的是（取平行斜面向上为正方向）（）A. B. C. D.8.如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L．现有一边长为的正方形线框abcd，在外力作用下，保持ac垂直磁场边缘，并以沿x轴正方向的速度水平匀速地通过磁场区域，若以逆时针方向为电流正方向，下图中能反映线框中感应电流变化规律的图是（）A. B.C. D.9.如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R．整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面（指向图中纸面内）．现对MN施力使它沿导轨方向以速度v（如图）做匀速运动．令U表示MN两端电压的大小，则（）A. ，流过固定电阻R的感应电流由b到dB. ，流过固定电阻R的感应电流由d到bC. ，流过固定电阻R的感应电流由b到dD. ，流过固定电阻R的感应电流由d到10.如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定内圆环a端电势高于b端时，a、b间的电压u ab为正，下列u ab﹣t图象可能正确的是（）A. B.C. D.二、计算题11.轻质细线吊着一质量为m=0.32kg，边长为L=0.8m、匝数n=10的正方形线圈总电阻为r=1Ω．边长为的正方形磁场区域对称分布在线圈下边的两侧，如图甲所示．磁场方向垂直纸面向里，大小随时间变化如图乙所示，从t=0开始经t0时间细线开始松弛，g=10m/s2．求：（1）在前t0时间内线圈中产生的电动势；（2）在前t0时间内线圈的电功率；（3）求t0的值．12.电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器。

人教版高中物理选修3-2第四章 《电磁感应》单元测试题一、单选题1. 如图所示，在正方形线圈的内部有一条形磁铁，线圈与磁铁在同一平面内，两者有共同的中心轴线OO′，关于线圈中产生感应电流的下列说法)中，正确的是(A．当磁铁向纸面外平移时，线圈中产生感应电流B．当磁铁向上平移时，线圈中产生感应电流C．当磁铁向下平移时，线圈中产生感应电流D．当磁铁N极向纸外，S极向纸里绕OO′轴转动时，线圈中产生感应电流2. 如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′)轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是(A．B a＝B b＝B c，Φa＝Φb＝ΦcB ．，C．B a>B b>B c，Φa>Φb>ΦcD．B a>B b>B c，Φa＝Φb＝Φc3. 如图所示是研究通电自感实验的电路图，A 1、A 2是两个规格相同的小灯泡，闭合电键调节滑动变阻器R 的滑动触头，使两个灯泡的亮度相同，调节滑动变阻器R 1的滑动触头，使他们都正常发光，然后断开电键S ．重新闭合电键S ，则（ ）A ．闭合瞬间，立刻变亮，逐渐变亮B ．闭合瞬间，、均立刻变亮C ．稳定后，L 和R 两端的电势差一定相同D ．稳定后，和两端电势差不相同4. 如图所示，匀强磁场方向竖直向下，磁感应强度为B .正方形金属框abcd 可绕光滑轴OO ′转动，边长为L ，总电阻为R ，ab 边质量为m ，其他三边质量不计，现将abcd 拉至水平位置，并由静止释放，经时间t 到达竖直位置，产生热量为Q ，若重力加速度为g ，则ab 边在最低位置所受安培力大小等于()A ．B ．C ．D ．5. 如图所示，L 为一根无限长的通电直导线，M 为一金属环，L 通过M 的圆心并与M 所在的平面垂直，且通以向上的电流I ，则()流C ．当M 保持水平，在竖直方向上下移动时环中有感应电B ．当M 左右平移时，环中有感应电流A ．当L 中的I 发生变化时，环中有感应电流D．只要L与M保持垂直，则以上几种情况，环中均无感应电流6. 如图所示，一矩形线框以竖直向上的初速度进入只有一条水平边界的匀强磁场，磁场方向垂直纸面向里，进入磁场后上升一段高度又落下离开磁场，运动过程中线框只受重力和安培力作用，线框在向上、向下经过图中1、2位置时的速率按时间顺序依次为v1、v2、v3和v4，则可以确定( )A．v1<v2B．v2<v3C．v3<v4D．v4<v17. 如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述不正确的是( )A．线圈a中将产生俯视逆时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有收缩的趋势D．线圈a对水平桌面的压力F N将增大8. 如图所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形闭合线框abcd，线框平面与磁场垂直，O1O2是线框的对称轴，下列可使通过线框的磁通量发生变化的方式是( )A．向左或向右平动B ．向上或向下平动C ．绕O 1O 2转动D ．平行于纸面向里运动9. 一矩形线圈abcd 位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里(如图甲所示)，磁感应强度B 随时间t 变化的规律如图乙所示．以I 表示线圈中的感应电流(图甲中线圈上箭头方向为电流的正方向)，则图中能正确表示线圈中电流I 随时间t 变化规律的是()A ．B ．C ．D ．10. 如图所示，导体棒ab 长为4L ，匀强磁场的磁感应强度为B ，导体绕过O 点垂直纸面的轴以角速度ω匀速转动，a 与O 的距离很近．则a 端和b 端的电势差Uab 的大小等于()A ．2BL 2ωB ．4BL 2ωC ．6BL 2ωD ．8BL 2ω11. 下列实验现象，属于电磁感应现象的是D ．金属杆切割磁感线时，电流表指针偏转C ．通电线圈在磁场中转动B ．通电导线AB 在磁场中运动A ．导线通电后其下方的小磁针发生偏转二、多选题12. 如图所示，小螺线管与音乐播放器相连，大螺线管直接与音箱相连．当把小螺线管插入大螺线管中时音乐就会从音箱中响起来，大小螺线管之间发生的物理现象是()A ．自感B ．静电感应C ．互感D ．直接导电13. 在光滑的水平面上方，有两个磁感应强度大小均为B ，方向相反的水平匀强磁场，如图，PQ 为两个磁场的边界，磁场范围足够大．一个边长为a 、质量为m 、电阻为R 的金属正方形线框，以速度2v 垂直磁场方向从如图实线（I ）位置开始向右运动，当线框运动到分别有一半面积在两个磁场中的如图（II ）位置时，线框的速度为v ，则下列说法正确的是A ．图（II ）时线框中的电功率为B ．此过程中回路产生的电能为C ．图（II）时线框的加速度为D ．此过程中通过线框截面的电量为14. 如图,静止的金属棒ab 、cd 与足够长的水平光滑金属导轨垂直且接触良好,匀强磁场竖直向下.ab 棒在恒力F 作用下向右运动,则()A ．安培力对ab 棒做正功B ．abdca 回路的磁通量先增加后减少C ．安培力对cd 棒做正功D ．F 做的功等于回路产生的总热量和系统动能增量之和15. 如图所示,光滑平行金属导轨PP′和QQ′都处于同一水平面内,P和Q之间连接一电阻R,整个装置处于竖直向下的匀强磁场中,现在垂直于导轨放置一根导体棒MN,用一水平向右的力F拉动导体棒MN,以下关于导体棒MN中感应电流方向和它所受安培力的方向的说法正确的是( )A．感应电流方向是M→N B．感应电流方向是N→MC．安培力水平向左D．安培力水平向右16. 两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流，则( )A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大17. 如图所示，A、B为大小、形状均相同且内壁光滑、但用不同材料制成的圆管，竖直固定在相同高度．两个相同的磁性小球，同时从A、B管上端的管口无初速度释放，穿过A管比穿过B管的小球先落到地面．下面对于两管的描述中可能正确的是( )A．A管是用塑料制成的，B管是用铜制成的B．A管是用铝制成的，B管是用胶木制成的C．A管是用胶木制成的，B管是用塑料制成的D．A管是用胶木制成的，B管是用铝制成的三、实验题18.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯（图中未画出）的线圈A④线圈B⑤电键⑥滑动变阻器（1）试按实验的要求在实物图上连线（图中已连好一根导线）．（2）怎样才能使线圈B中有感应电流产生？试举出两种方法：①________________；②_____________．19. (1)实验装置如图(a)所示，合上电键S时发现电流表指针向右偏，填写下表空格：____________________________________________________________(2)如图(b)所示，A、B为原、副线圈的俯视图，已知副线圈中产生顺时针方向的感应电流，根据图(a)可判知可能的情况是____________________ A．原线圈中电流为顺时针方向，变阻器滑动片P在右移B．原线圈中电流为顺时针方向，正从副线圈中拔出铁芯C．原线圈中电流为逆时针方向，正把铁芯插入原线圈中D．原线圈中电流为逆时针方向，电键S正断开时四、解答题五、填空题20. 如图所示，足够长的平行光滑U 形导轨倾斜放置，所在平面倾角θ=37°，导轨间的距离L =1.0m ，下端连接R =1.6Ω的电阻，导轨电阻不计，所在空间均存在磁感应强度B =1.0T 、方向垂直于导轨平面的匀强磁场，质量m =0.5kg 、电阻r =0.4Ω的金属棒ab 垂直置于导轨上，现用沿轨道平面且垂直于金属棒、大小F =5.0N 的恒力使金属棒ab 从静止起沿导轨向上滑行，当金属棒滑行2.8m 后速度保持不变．求：(sin37°=0.6，cos37°=0.8，g =10m/s 2)（1）金属棒匀速运动时的速度大小v ；（2）当金属棒沿导轨向上滑行的速度v ′=2m/s 时，其加速度的大小a 。
