一、稳恒电流专项训练

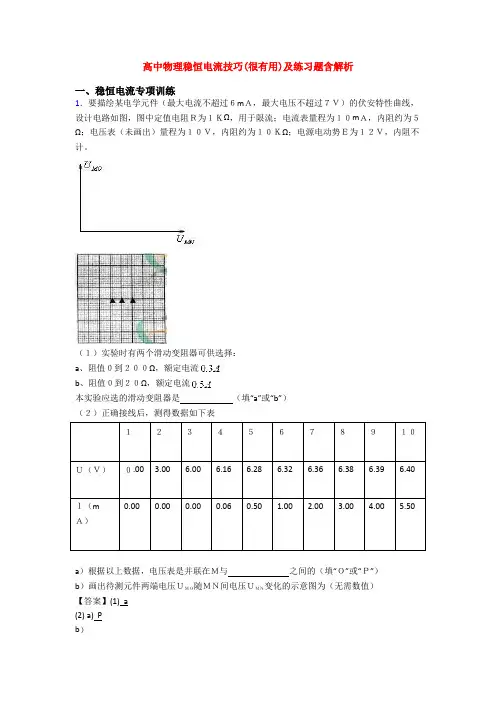

1．要描绘某电学元件（最大电流不超过６mＡ，最大电压不超过７Ｖ）的伏安特性曲线，设计电路如图，图中定值电阻Ｒ为１ＫΩ，用于限流；电流表量程为１０mＡ，内阻约为５Ω；电压表（未画出）量程为１０Ｖ，内阻约为１０ＫΩ；电源电动势Ｅ为１２Ｖ，内阻不计。

（１）实验时有两个滑动变阻器可供选择：

a、阻值０到２００Ω，额定电流

b、阻值０到２０Ω，额定电流

本实验应选的滑动变阻器是（填“a”或“b”）

（２）正确接线后，测得数据如下表

１２３４５６７８９１０Ｕ（Ｖ）０.00 3.00 6.00 6.16 6.28 6.32 6.36 6.38 6.39 6.40

0.000.000.000.060.50 1.00 2.00 3.00 4.00 5.50Ｉ（m

Ａ）

a）根据以上数据，电压表是并联在Ｍ与之间的（填“Ｏ”或“Ｐ”）

b）画出待测元件两端电压ＵＭＯ随ＭＮ间电压ＵＭＮ变化的示意图为（无需数值）

【答案】(1) a

(2) a) P

b）

【解析】（1）选择分压滑动变阻器时，要尽量选择电阻较小的，测量时电压变化影响小，但要保证仪器的安全。B电阻的额定电流为，加在它上面的最大电压为10V，所以仪器不能正常使用，而选择a。（2）电压表并联在M与P之间。因为电压表加电压后一定有电流通过，但这时没有电流流过电流表，所以电流表不测量电压表的电流，这样电压表应该接在P点。

视频

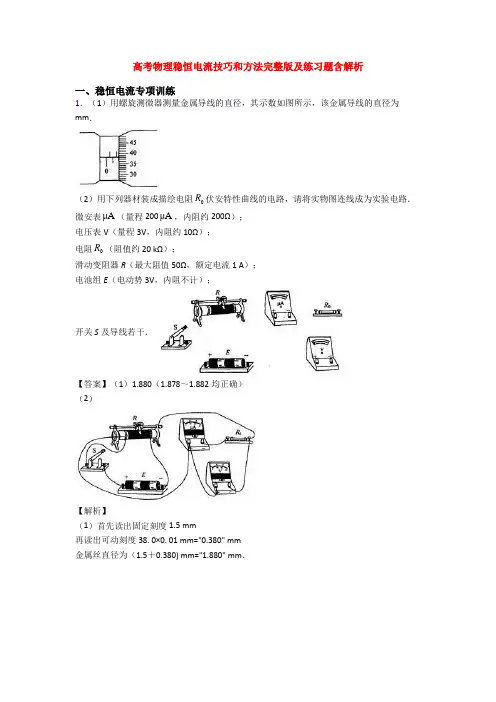

2．（1）用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为mm．

（2）用下列器材装成描绘电阻0R伏安特性曲线的电路，请将实物图连线成为实验电路．微安表μA（量程200μA，内阻约200Ω）；

电压表V（量程3V，内阻约10Ω）；

电阻0R（阻值约20 kΩ）；

滑动变阻器R（最大阻值50Ω，额定电流1 A）；

电池组E（电动势3V，内阻不计）；

开关S及导线若干．

【答案】（1）1.880（1.878～1.882均正确）

（2）

【解析】

（1）首先读出固定刻度1.5 mm

再读出可动刻度38. 0×0. 01 mm="0.380" mm 金属丝直径为（1.5＋0.380) mm="1.880" mm ．

（注意半刻度线是否漏出；可动刻度需要估读）

（2）描绘一个电阻的伏安特性曲线一般要求电压要从0开始调节，因此要采用分压电

路．由于0V

A 0

100,0.5R R R R ==，因此μA 表要采用内接法，其电路原理图为 连线时按照上图中所标序号顺序连接即可．

3．环保汽车将为2008年奥运会场馆服务．某辆以蓄电池为驱动能源的环保汽车，总质量

3310kg m =⨯．当它在水平路面上以v =36km/h 的速度匀速行驶时，驱动电机的输入电流

I =50A ，电压U =300V ．在此行驶状态下 （1）求驱动电机的输入功率P 电；

（2）若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P 机，求汽车所受阻力与车重的比值（g 取10m/s 2）；

（3）设想改用太阳能电池给该车供电，其他条件不变，求所需的太阳能电池板的最小面积．结合计算结果，简述你对该设想的思考．

已知太阳辐射的总功率26

0410W P =⨯，太阳到地球的距离

，太阳光传播

到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%．

【答案】（1）3

1.510W P =⨯电

（2）/0.045f mg = （3）2101m S = 【解析】

试题分析：⑴3

1.510W P IU 电==⨯

⑵0.9P P Fv fv 电机===0.9/f P v =电/0.045f mg =

⑶当太阳光垂直电磁板入射式，所需板面积最小，设其为S ，距太阳中心为r 的球面面积

204πS r =

若没有能量的损耗，太阳能电池板接受到的太阳能功率为P '，则

00

P S P S '

= 设太阳能电池板实际接收到的太阳能功率为P ， 所以()130%P P =-'

由于15%P P =电，所以电池板的最小面积

()00

130%P S

P S =-

22000

4π101?m 0.70.150.7r P PS S P P ===⨯电

考点：考查非纯电阻电路、电功率的计算

点评：本题难度中等，对于非纯电阻电路欧姆定律不再适用，但消耗电功率依然是UI 的乘积，求解第3问时从能量守恒定律考虑问题是关键，注意太阳的发射功率以球面向外释放

4．（18分） 如图所示，金属导轨MNC 和PQD ，MN 与PQ 平行且间距为L ，所在平面与水平面夹角为α，N 、Q 连线与MN 垂直，M 、P 间接有阻值为R 的电阻；光滑直导轨NC 和QD 在同一水平面内，与NQ 的夹角都为锐角θ。均匀金属棒ab 和ef 质量均为m ，长均为L ，ab 棒初始位置在水平导轨上与NQ 重合；ef 棒垂直放在倾斜导轨上，与导轨间的动摩擦因数为μ（μ较小），由导轨上的小立柱1和2阻挡而静止。空间有方向竖直的匀强磁场（图中未画出）。两金属棒与导轨保持良好接触。不计所有导轨和ab 棒的电阻，ef 棒的阻值为R ，最大静摩擦力与滑动摩擦力大小相等，忽略感应电流产生的磁场，重力加速度为g 。

（1）若磁感应强度大小为B ，给ab 棒一个垂直于NQ 、水平向右的速度v 1，在水平导轨上沿运动方向滑行一段距离后停止，ef 棒始终静止，求此过程ef 棒上产生的热量； （2）在（1）问过程中，ab 棒滑行距离为d ，求通过ab 棒某横截面的电荷量； （3）若ab 棒以垂直于NQ 的速度v 2在水平导轨上向右匀速运动，并在NQ 位置时取走小立柱1和2，且运动过程中ef 棒始终静止。求此状态下最强磁场的磁感应强度及此磁场下ab 棒运动的最大距离。
