桥梁现浇连续箱梁满堂支架施工方案一、施工前准备在进行桥梁现浇连续箱梁满堂支架施工之前,需要进行充分的准备工作。
首先是对施工现场进行认真勘察,确保施工场地没有障碍物。
接着需要准备好所有必须的材料和设备,包括梁模板、支撑架、模板支撑杆等。
同时,要对施工人员进行培训,确保他们了解施工方案并能够正常进行工作。
二、施工步骤1. 梁模板安装首先,在桥梁的设计位置安装好梁模板,确保模板的平整和牢固。
梁模板的安装要按照设计要求进行,确保梁的尺寸和形状完全符合设计。
2. 支撑架搭建在梁模板安装完毕后,需要搭建支撑架。
支撑架的搭建要坚固稳定,可以根据具体情况采用钢管支撑或者其他形式的支撑材料。
支撑架的搭建要保证支撑点的均匀分布,以充分支撑整个梁模板。
3. 模板支撑杆设置在支撑架搭建完毕后,需要设置模板支撑杆。
模板支撑杆的设置要垂直于梁模板,并且要保证支撑点的均匀分布,以确保梁的整体稳定。
4. 混凝土浇筑最后一步是进行混凝土浇筑。
在梁模板、支撑架和模板支撑杆都设置妥当后,可以开始进行混凝土的浇筑。
在浇筑混凝土时,要确保混凝土的质量和浇筑的均匀性,以确保梁的质量和稳定性。
三、安全注意事项在进行桥梁现浇连续箱梁满堂支架施工时,需要注意以下几点安全事项: - 施工人员要遵守相关的安全操作规程,做好安全防护工作; - 检查施工设备和材料的安全性,确保施工过程中不会发生安全事故; - 在施工现场设置明显的安全警示标志,确保施工人员和周围人员的安全。
四、总结以上就是桥梁现浇连续箱梁满堂支架施工方案的具体步骤和安全注意事项。
通过认真准备和有效执行施工方案,可以确保梁的质量和稳定性,同时保障施工人员的安全。
希望以上内容能对桥梁现浇连续箱梁满堂支架施工有所帮助。
现浇箱梁施工技术方案优秀5篇现浇箱梁施工技术方案篇一现浇箱梁是指在现场使用模板和钢筋混凝土一次性浇筑成型的梁,是建筑结构中常见的一种构件。
下面是一份完整的现浇箱梁施工技术方案:一、施工前准备1. 确定施工图纸和设计要求,包括梁的尺寸、强度等级、配筋要求等。
2. 准备施工所需的材料和设备,包括模板、钢筋、混凝土、搅拌机、抹灰机等。
3. 对施工现场进行清理和平整,确保施工安全。
二、模板安装1. 根据设计要求,搭建现浇箱梁的模板,确保模板的尺寸、平整度和牢固度符合要求。
2. 对模板进行检查和验收,确保模板的质量和安全性。
三、钢筋加工和安装1. 根据设计要求,对钢筋进行加工和预埋处理,包括弯曲、焊接和连接。
2. 将加工好的钢筋按照设计要求进行安装,确保钢筋的位置、数量和间距符合要求。
四、混凝土浇筑1. 在进行混凝土浇筑前,对模板进行清洁和涂油处理,以防止混凝土粘附和模板变形。
2. 混凝土的搅拌和运输要符合相关标准,确保混凝土的质量和均匀性。
3. 进行混凝土的浇筑,要求浇筑过程中的振捣和抹平,确保混凝土的密实性和表面平整度。
五、养护和验收1. 在混凝土浇筑完成后,对现浇箱梁进行养护,包括湿润养护和覆盖保护,确保混凝土的强度和耐久性。
2. 对现浇箱梁进行验收,包括尺寸、强度、表面平整度等方面的检查,确保梁的质量符合设计要求。
现浇箱梁施工技术方案篇二现浇箱梁施工技术方案包括以下步骤:1. 地基处理:根据地质情况,采用合适的素土或石灰土、碎石土进行分[]层回填压实至设计标高,并整平用压路机压实。
2. 支架设计:根据具体情况,采用不同的支架进行搭设。
例如,普通段支架可采用WDJ 碗扣式多功能脚手架,并按照结构尺寸及自重,确定立杆纵横间距和水平杆间距均为0.9m。
3. 支架搭设:支架必须经过120%的荷载预压,取得相应的挠度等数据以指导施工。
同时,安装临时护栏、上下梯道,挂防落网。
4. 支架使用:支架使用前必须经过安全检查并经过荷载预压,以确保其稳定性和安全性。
现浇箱梁满堂支架专项安全施工方案一、施工前准备工作1.组织部署:明确施工任务,成立安全管理小组,并制定详细的工作计划。
2.人员培训:对施工人员进行必要的岗位培训,确保其具备相关技能和安全意识。
3.施工材料准备:保证所使用的材料质量合格,并按照设计要求预制和调试好。
4.机具设备检查:确保施工所用机具设备完好,操作人员持证上岗。
5.场地环境准备:检查施工现场周边环境是否安全,清理障碍物,确保施工顺利进行。
二、施工安全措施1.建立防护措施:在施工现场设置明显的安全警示标志,划定施工区域,并采取必要的围护措施。
2.搭设安全通道:分段搭设满堂型脚手架,设置通道并保持通畅,方便施工人员进出。
3.安全交底:施工前,施工人员需参加安全技术交底会,明确工作任务和施工要求。
4.操作规范:根据设计图纸和相关规范,正确操作施工设备和工具,杜绝违章操作。
5.安全防护:施工人员需佩戴安全帽、安全鞋,做好个人防护,禁止穿拖鞋、凉鞋等不合适的鞋子。
6.施工工序:按照施工工序,逐步进行箱梁满堂支架施工,确保安全。
7.临时电力安装:临时供电系统设置可靠的漏电保护装置,严禁私拉乱接电源线路。
8.危险源防护:对有传感器的箱梁,应设置防护措施,避免发生碰撞和损坏。
9.交通安排:根据施工需要,合理安排施工区域交通,设置警示标志、标线等,确保施工现场交通有序。
10.应急预案:制定应急预案,根据实际情况做好防范和应对工作。
三、施工中的安全检查和监督1.日常检查:安全管理人员每日对施工现场进行检查,发现问题及时处理。
2.定期检查:设立安全检查周期,定期对施工现场进行检查,及时消除安全隐患。
3.安全教育:定期组织施工人员进行安全教育培训,提高其安全意识和技能。
4.安全记录:建立施工日志和安全记录,记录施工过程中出现的问题和处理措施。
5.施工监督:由相关部门对施工现场进行随机抽查和监督,确保施工安全。
四、施工结束后的安全工作1.清理整理:施工结束后,及时清理现场杂物,保持施工区域的整洁和通畅。
混凝土现浇箱梁满堂红支架施工方案一、引言本文将详细介绍混凝土现浇箱梁满堂红支架的施工方案,包括支架搭设、施工流程、注意事项等内容,在施工过程中提供一套完整的指导方案。
二、支架材料准备1.混凝土现浇箱梁满堂红支架的主要材料包括钢管、扣件、横杆、纵杆等,需提前检查完好无损,符合要求。
2.根据设计要求准备支架拼装所需数量的材料,并按照施工图纸进行分类、整理、装卸。
三、支架搭设1.根据设计要求,在梁体两侧设置支脚,搭设纵、横向支撑,并加固连接,确保支架整体稳固。
2.支架搭设时,应保持垂直、水平,严禁倾斜和晃动,提醒施工人员注意安全防护。
3.检查支架搭设完毕后,应进行全面检查,确认支撑点位正确、连接牢固。
四、施工流程1.混凝土现浇箱梁满堂红支架施工过程中,首先进行箱梁的底板浇筑,注意控制混凝土浇筑速度和均匀性。
2.在箱梁底板初凝前,开始进行支架搭设,根据设计要求安装纵、横向支架,并加固连接,保证纵横支架平整。
3.在支架搭设完成后,进行侧模板的安装,确保模板间隙均匀,侧模板牢固固定,防止混凝土溢出。
五、注意事项1.施工过程中,施工人员应穿戴安全帽、安全鞋、手套等相关防护用具,确保人身安全。
2.施工现场应设置标识牌,警示标识,禁止非施工人员进入,并设专人进行安全巡视,定期检查支架状态。
3.在混凝土浇筑完毕后,支架拆除前应等待混凝土养护至规定强度,避免影响支撑效果。
六、附支架计算书•详细计算支架方案,包括支撑节点数量、材料用量、受力分析等,确保支架稳固可靠。
以上是混凝土现浇箱梁满堂红支架施工方案的详细说明,希望对施工过程中有所帮助。
现浇箱梁支架施工方案(一)概况:禅炭路分离式立交桥预应力箱梁部分为三跨四厢式,跨径为:20m+40m+40m,箱梁高度1.8m,箱梁顶宽20m,梁底宽14.75m,箱梁分为左右两幅。
(二)地基处理:在原路基上作15cm5%的水泥稳定层,水稳层成型后反复碾压并应向道路前进方向右侧做2%横坡排水,水稳层质量达到《公路面基层施工规范》要求后方可进行支架施工。
(三)非跨路部分支架验算:(1)满堂式支架验算:禅炭路分离式立交桥现浇部分采用CMC型规格1930×1770mm,纵向间距90cm,横向间距61cm,满堂式布设。
支架顺桥向每隔10米加十字剪刀撑,顶端加横向杆底端加扫地杆,横桥向每隔5米加十字剪刀撑,并加顶杆及扫杆,材料均为φ50mm钢管。
1、纵向验算1)荷载计算,按单幅计。
①、砼自重(按右幅第一联计):g1=18.10KN/m2。
②、倾倒砼产生的荷载:g2=6.0KN/m2。
③、振捣砼产生的荷载:g3=2.0KN/m2。
④、施工机具及人员荷载:g4=2.5KN/m2。
⑤、上层模板木方重:g5=0.5KN/m2。
系数为恒载1.2,活载1.4。
G1=(18.1+0.5)×1.2+(6+2+2.5)×1.4=37.02KN/m2。
均布荷载A、1-1方木荷载(按12×12cm木方计)活载:(6+2.0+2.5)×0.61×1.4=9KN/m。
恒载:(18.1+0.5)×0.61×1.2=13.62KN/m。
图示:q1=22.62KN/mq1=9+13.6=22.62KN/m(A-1)跨中弯矩:m=1/8q1l2=22.62×0.92/8=2.3KN·m。
(A-2)支点剪力:Q=1/2q1l=22.62×0.9/2=10.18KN。
(A-3)惯性矩:I=bh3/12=10×123/12=1.44×103cm4。
满堂支架现浇箱梁专项施工方案
一、施工前准备工作
1.确认设计和图纸,合理安排人员和设备。
2.检查现场环境和土地质量,确保施工安全。
3.准备必要的材料和工具,包括混凝土、钢筋、支撑杆等。
二、箱梁支架搭设
1.首先在现场勘测确定箱梁位置和尺寸。
2.按照设计要求,搭设箱梁的支架,保证支架牢固和稳定。
3.调整支架位置和高度,确保箱梁施工的准确性和顺利性。
三、箱梁钢筋加工
1.按照设计要求,在箱梁支架上加工钢筋,保证钢筋的尺寸和数量与设
计一致。
2.使用合适的工具和设备,对加工的钢筋进行检查和修整,确保质量合
格。
四、混凝土浇筑
1.在箱梁支架内设置合适的挡板,用于混凝土的浇注。
2.按照设计要求,进行混凝土的搅拌和浇注,保证箱梁的整体质量和强
度。
3.注意控制混凝土的浇筑速度和厚度,避免出现裂缝和空鼓等质量问题。
五、箱梁养护
1.进行箱梁的养护工作,包括湿润处理和保温措施。
2.定期检查箱梁的养护情况,确保混凝土的强度和耐久性。
3.根据施工现场的实际情况和环境条件,调整养护措施,保证箱梁的施
工质量。
结论
通过以上满堂支架现浇箱梁专项施工方案的实施,可以保证箱梁施工过程中的
安全性和质量。
同时,合理的施工计划和严格的施工要求,可以提高箱梁的施工效率和质量,确保工程的顺利进行和顺利完成。
满堂支架现浇连续箱梁施工方案一、工程概述在桥梁工程中,箱梁是一种常见的构造形式。
满堂支架是箱梁现浇施工中的重要施工工艺之一,能够有效支撑和固定箱梁模板,保证施工质量和安全。
本文将围绕满堂支架现浇连续箱梁施工展开介绍。
二、施工准备工作1.箱梁设计图纸审核,确保施工符合设计要求。
2.确定满堂支架的类型和规格,进行检查和调试。
3.搭建安全防护设施,保证施工安全。
4.准备现浇混凝土所需的原材料和设备。
三、满堂支架安装1.根据箱梁设计要求和施工进度,确定满堂支架的位置和布置。
2.安装满堂支架的主体结构,包括支撑柱、横梁等。
3.调整和固定满堂支架,确保稳定可靠。
四、箱梁现浇施工1.摆放箱梁模板,进行检查和调整,保证尺寸和平整度满足要求。
2.将混凝土按照设计比例配制,并顺序浇筑。
3.在箱梁现浇过程中,控制施工温度和湿度,保证混凝土的强度和耐久性。
五、施工质量控制1.对施工现场和满堂支架进行定期检查,确保施工安全。
2.对现浇箱梁的尺寸、平整度、强度等进行质量把控。
3.针对施工中出现的问题及时调整和处理,保证施工质量。
六、施工结束及验收1.完成现浇连续箱梁的施工后,进行除模处理。
2.进行箱梁的外观检查和尺寸测量。
3.组织验收,确保施工质量符合设计要求。
结语满堂支架现浇连续箱梁施工是桥梁工程中重要的施工环节,需要在施工前做好准备工作,严格按照设计要求和施工规范进行施工,保证施工质量和安全。
通过本文的介绍,希望能够对相关从业人员在箱梁现浇施工中提供一定的参考和帮助。
现浇箱梁支架施工方案一、施工准备工作1. 材料准备:根据设计要求,准备好箱梁支架所需的钢筋、模板和混凝土材料。
2. 设备准备:准备好施工所需的吊篮、吊车、拖车、电动工具等设备,并确保设备的正常运转。
3. 人员准备:组织好施工人员,确保具备相关工作经验和相关证书。
二、箱梁支架施工流程1. 基础准备:清理施工现场,确保施工区域的平整和无障碍物。
根据设计要求,布置好箱梁支架的位置和布置线,并进行必要的水平控制。
2. 钢筋预埋:根据设计要求,在箱梁支架的预留孔洞中预埋钢筋,确保钢筋的正确位置和固定牢固。
3. 支架搭设:根据设计要求,搭设好箱梁支架的钢筋和立柱,并进行固定。
确保支架的稳定和安全性,并按要求进行验收。
4. 模板安装:根据设计要求,在箱梁支架上安装模板,并确保模板的水平和垂直度。
并进行必要的固定和检查。
5. 混凝土浇筑:准备好混凝土材料,并按设计要求进行浇筑。
在浇筑过程中需要注意混凝土的均匀性和充实度,以及加强杂质的控制。
6. 养护处理:在浇筑完成后,进行必要的养护处理。
包括及时覆盖和保温等措施,确保混凝土的养护质量和强度。
三、施工安全措施1. 施工人员应佩戴符合规定的安全帽、工作鞋等个人防护装备,并按规定进行安全教育和培训。
2. 安全通道应保持畅通,避免施工区域内有障碍物或无关人员进入。
3. 施工现场应设置明显的安全警示标志,并按照规定对支架和模板进行定期检查和维护。
4. 在吊装作业中,应保持起重机械和吊具的稳定,并注意钢筋和模板的定位和固定。
5. 施工过程中严禁违章操作,如酒后作业、超载吊装等,确保施工安全和人员身体健康。
四、施工质量控制1. 施工过程中进行必要的验收和检查,确保施工工艺的合规性和质量的可靠性。
2. 混凝土浇筑后,进行强度测试和质量检验,以确保混凝土的质量符合设计要求。
3. 模板的安装和固定必须牢固可靠,并经过验收合格方可进行浇筑工作。
4. 钢筋的预埋和布置必须按照设计要求进行,并经过质量验收。
现浇箱梁支架施工方案1. 引言现浇箱梁是建筑施工中常见的梁结构形式之一,一般用于大跨度梁的施工。
箱梁施工时需要采用支架来支撑梁体,以确保施工质量和安全性。
本文档将介绍现浇箱梁支架的施工方案。
2. 施工方案概述现浇箱梁支架施工方案主要包括以下几个方面的内容:•支架材料准备•支架设计和布置•支架施工过程•支架拆除3. 支架材料准备支架施工所需的主要材料包括:钢管、钢板、螺栓等。
•钢管:选择质量良好、无明显损伤的钢管,直径和壁厚要符合设计要求。
•钢板:用于制作支撑座、支撑臂等支架零件,要求质厚度足够,强度适中。
•螺栓:用于连接钢管和钢板,选择强度高、耐腐蚀的螺栓。
4. 支架设计和布置支架的设计和布置要根据箱梁的几何形状和荷载特点进行合理确定。
•箱梁几何形状:根据现场实际情况,确定箱梁的跨度、高度、宽度等几何参数,从而确定支架的布置方案。
•荷载特点:根据设计要求,确定箱梁的荷载特点,包括静载荷、动载荷、温度荷载等,以此为依据设计支架的结构和尺寸。
支架的布置应考虑到施工的便利性和安全性,确保每个支架位置的合理性和稳定性。
5. 支架施工过程支架施工过程主要包括以下几个步骤:5.1 地基处理在支架布设前,应对施工区域的地基进行处理,确保地基平整、坚实。
如果地基不够稳定,需要采取相应的加固措施。
5.2 支架组装根据支架设计要求,将钢管、钢板等材料组装成相应的支架结构。
5.3 支架安装根据支架布置方案,将组装好的支架安装到设计位置。
在安装过程中要注意支架的水平度和垂直度,确保支架的稳定性。
5.4 钢筋绑扎在支架安装完成后,根据设计要求将箱梁内部的钢筋进行绑扎,确保箱梁的整体稳定性和强度。
5.5 现浇混凝土浇筑在钢筋绑扎完成后,进行箱梁内部的混凝土现浇施工。
根据施工进度和浇筑要求,采用适当的浇筑方式和工艺。
6. 支架拆除支架拆除一般在混凝土强度达到设计要求后进行,具体时间根据混凝土的硬化情况而定。
拆除支架时应注意安全,防止对已完成的箱梁施工造成损害。

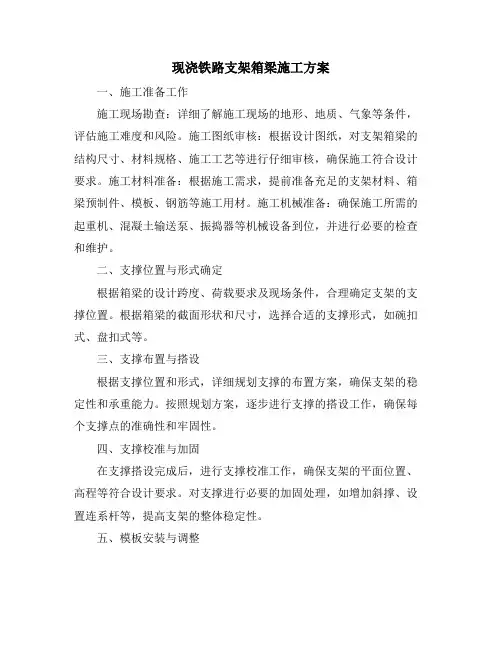

现浇铁路支架箱梁施工方案一、施工准备工作施工现场勘查:详细了解施工现场的地形、地质、气象等条件,评估施工难度和风险。
施工图纸审核:根据设计图纸,对支架箱梁的结构尺寸、材料规格、施工工艺等进行仔细审核,确保施工符合设计要求。
施工材料准备:根据施工需求,提前准备充足的支架材料、箱梁预制件、模板、钢筋等施工用材。
施工机械准备:确保施工所需的起重机、混凝土输送泵、振捣器等机械设备到位,并进行必要的检查和维护。
二、支撑位置与形式确定根据箱梁的设计跨度、荷载要求及现场条件,合理确定支架的支撑位置。
根据箱梁的截面形状和尺寸,选择合适的支撑形式,如碗扣式、盘扣式等。
三、支撑布置与搭设根据支撑位置和形式,详细规划支撑的布置方案,确保支架的稳定性和承重能力。
按照规划方案,逐步进行支撑的搭设工作,确保每个支撑点的准确性和牢固性。
四、支撑校准与加固在支撑搭设完成后,进行支撑校准工作,确保支架的平面位置、高程等符合设计要求。
对支撑进行必要的加固处理,如增加斜撑、设置连系杆等,提高支架的整体稳定性。
五、模板安装与调整根据箱梁的尺寸和设计要求,选择合适的模板进行安装。
安装过程中要确保模板的平整度、垂直度和拼接密封性,防止出现漏浆、错位等现象。
安装完成后对模板进行调整,确保箱梁的线形和尺寸满足设计要求。
六、钢筋加工与安装按照设计图纸要求,进行钢筋的加工和制作,确保钢筋的规格、数量、间距等符合设计要求。
在模板安装完成后,进行钢筋的安装工作,确保钢筋的位置准确、连接牢固。
七、混凝土浇筑与养护在钢筋安装完成后,进行箱梁的混凝土浇筑工作。
浇筑过程中要控制混凝土的坍落度、振捣密实度等质量指标,确保混凝土的质量。
浇筑完成后对混凝土进行养护处理,如浇水保湿、覆盖保温等,确保混凝土的强度发展。
八、模板拆除与预应力张拉在混凝土达到设计强度后,进行模板的拆除工作。
拆除过程中要注意保护混凝土表面,避免出现损伤和裂缝。
对于需要进行预应力张拉的箱梁,按照设计要求进行预应力张拉作业,确保箱梁的受力性能。
支架法现浇连续箱梁施工方案连续箱梁是公路桥梁中常用的桥梁结构形式之一,具有结构简单、施工便捷、经济高效等优点。
支架法现浇连续箱梁施工方案是一种常用的梁体施工方法,下面我们将详细介绍该施工方案的工序和注意事项。
一、施工工序1.梁基础施工:首先进行梁基础的施工,包括地基处理、地基检测、基础定位、基础标高参数的测量等工作。
2.模板安装:安装好梁的模板,按照设计要求对模板进行调整和修整,保证模板的垂直度和水平度。
3.钢筋绑扎:根据梁的设计要求,将预制好的钢筋按照规定的间距和位置绑扎在模板中。
4.浇筑混凝土:在钢筋绑扎完成之后,使用泵车将混凝土输送到模板内,通过震动器进行振捣,确保混凝土均匀分布,并排除气泡。
5.维护保养:在混凝土浇筑完成后,进行养护保养工作,包括覆盖保鲜膜、喷水养护等,以保证混凝土的强度和耐久性。
6.支架拆除:混凝土养护完毕后,根据设计要求进行支架的拆除,注意拆除的顺序和方式,保证梁体的稳定。
二、注意事项1.模板设计:梁的模板设计要合理,满足结构要求,并保证模板的稳定性和承载能力。
同时,模板的安装要垂直、平整,并加固密实,避免因模板变形而影响混凝土的浇注和质量。
2.钢筋绑扎:钢筋的绑扎要严格按照设计要求执行,确保钢筋的位置、间距和成交的要求。
钢筋连接要牢固可靠,避免出现钢筋脱落或错位的情况。
3.混凝土浇筑:混凝土浇筑要流动性好,并通过振捣器进行振捣,以排除空隙和气泡。
混凝土浇筑过程中要控制浇筑速度和浇筑高度,避免混凝土的分层和泌水现象。
4.抗风支撑:当支架法施工连续箱梁时,需考虑风对施工现场的影响,特别是在高空施工和大跨度施工时,要加强对支架的抗风支撑,保证现有支架的稳定性和安全。
5.施工安全:施工中要严格按照相关安全规范进行操作,确保施工人员的安全。
同时,要做好现场的防护措施,避免因施工过程中的意外事故导致人员伤亡和财产损失。
连续箱梁支架法现浇专项施工方案编制说明:连续箱梁支架法现浇普遍采用竹胶板做模板,分层浇筑法施工,省内多为软土地基,需要对地基进行处理,因此本方案基于以上三个方面对施工方法进行介绍。
1.准备工作1.1图纸审查在连续箱梁开工以前,应组织技术人员对设计图纸进行详细审查。
审查内容分以下几个方面。
1.1.1 设计图纸中对施工工艺、流程有何规定、要求,并根据要求合理安排施工计划。
1.1.2 设计图纸中对钢筋、混凝土、预应力筋等原材料有何要求,并根据要求安排原材料进场。
1.1.3对设计图纸中箱梁的坐标、标高进行复核,如有疑问及时与设计部门联系,并争取要求设计部门在开工前下发勘误后的图纸。
1.1.4 对设计图纸中的工程量进行详细复核,如有疑问及时与设计部门联系,并争取要求设计部门在开工前下发勘误后的图纸。
同时将复合后的工程量报项目部材料部门,以利控制施工成本。
1.2 原材料试验试验包括混凝土和水泥净浆的配合比,钢筋、钢绞线、波纹管、锚具试验,千斤顶与油表的标定等。
1.3 现场踏勘组织技术人员、有经验的施工人员对现浇箱梁的施工范围进行现场踏勘。
根据现场情况结合设计图纸选择合适的钢筋、木工加工场地,确定施工便道的填筑路线,以方便施工、降低运输成本为准则。
1.4 进度计划安排根据项目部总体施工进度计划,以及目前桥梁下部的施工进展情况来合理安排现浇箱梁的进度计划,在确定现浇箱梁的施工工期以后,再将总的工程量细分成每月应当完成的工程量。
1.5 人力资源安排为优质高效地完成施工任务,根据现浇箱梁具体情况及施工特点的具体要求,抽调富有桥梁工程施工经验的管理人员及业务骨干,组成精干高效的施工队伍进场,成立现浇箱梁工区,作为现场负责组织实施本分项工程施工。
工区下设:施工技术组、安质组、后勤组等职能科室;各专业班组设钢筋班、木工班、砼浇注班、起重班。
1.5.1管理人员a 施工技术组:主要负责执行实施性施工方案、图纸有关要求,编制月施工计划;负责班组技术交底,现场技术指导,测量放线、现场试验等工作。
现浇箱梁满堂支架施工方案现浇箱梁满堂支架是在施工现场为了支撑和固定箱梁模板而设置的一种支架结构。
在施工过程中,正确的满堂支架施工方案对保障施工质量、提高施工效率至关重要。
本文将就现浇箱梁满堂支架的施工方案进行详细介绍,以便工程施工者在实际操作中能够更好地掌握施工技巧。
一、施工前准备工作1.1 材料准备施工前需准备好支架所需的各类材料,包括钢管、横梁、连接件等。
确保材料质量优良,符合要求。
1.2 设计方案确认在施工前,需对支架的设计方案进行确认,包括支架的布置方式、支撑点设置、横梁间距等,并进行足够的沟通和协商。
1.3 检查施工现场在施工前需对施工现场进行检查,确保施工现场平整、无障碍物,并消除可能存在的安全隐患。
二、满堂支架的搭设2.1 固定支撑点首先确定箱梁支撑的固定点,确保固定点的稳固和牢固。
根据设计要求设置支架的高度和位置。
2.2 搭设主支架根据设计图纸和方案,搭设箱梁主支架结构,确保支架的稳固性和承载力。
2.3 安装横梁在主支架上安装横梁,按照设计要求设置横梁的间距,并使用连接件将横梁与主支架固定。
2.4 调整支撑点在横梁安装完成后,对支撑点进行适当的调整,以确保支撑点与箱梁的贴合度和平整度。
三、施工注意事项3.1 安全第一在满堂支架施工过程中,要始终把安全放在首位,严格遵守施工现场安全规定,做好防护措施。
3.2 施工质量控制在施工过程中,要严格按照设计要求施工,确保支架的稳固性和承载力,避免出现质量问题。
3.3 施工进度控制合理安排施工进度,确保施工进度符合预期,不要出现延误情况,影响整个工程进度。
四、施工结束及验收4.1 施工结束满堂支架施工完成后,要做好施工现场的清理工作,保持施工现场整洁。
4.2 施工验收在满堂支架施工完成后,要进行验收工作,确保支架的质量符合设计要求,可以进行后续施工作业。
综上所述,现浇箱梁满堂支架施工是一个关键的施工环节,正确的施工方案和细致的施工操作对于施工质量和进度有着重要的影响。
箱梁支架现浇施工方案箱梁支架现浇施工是桥梁建设中常见的一种施工方式,通过支架支撑箱梁,通过现浇混凝土的方式进行施工。
本文将介绍箱梁支架现浇施工的具体方案。
一、前期准备工作1. 物料准备在施工前,需要准备好需要使用的各种物料,包括现浇混凝土、钢筋、支架模板等。
确保物料的质量符合标准要求,以确保施工质量。
2. 施工人员培训施工人员需要接受相关的培训,了解箱梁支架现浇施工的流程和技术要点,确保施工中能够按要求操作。
二、施工流程1. 箱梁支架安装首先需要安装好箱梁支架,支撑箱梁的施工。
支架的安装需要严格按照设计要求进行,确保支架的稳定性和承载能力。
2. 钢筋安装在支架上安装好预留的钢筋,根据设计要求进行布置,确保钢筋的质量和数量符合要求。
3. 混凝土浇筑将现浇混凝土运输到现场,进行浇筑操作。
在浇筑过程中需要注意混凝土的均匀性和充实性,确保箱梁的整体质量。
4. 表面处理在混凝土凝固后,对箱梁表面进行处理,确保表面平整光滑,符合设计要求。
三、施工注意事项1. 安全第一在施工过程中,保障施工人员的安全是最重要的。
需要严格遵守安全操作规程,做好安全防护工作。
2. 质量把控在施工过程中,要严格控制施工质量,确保箱梁的强度和稳定性符合要求。
3. 环境保护在施工现场要注意环境保护,合理利用资源,减少污染,确保施工过程对环境的影响最小化。
四、总结箱梁支架现浇施工是一项重要的桥梁建设工作,施工过程中需要严格按照设计要求和施工流程进行操作,确保施工质量。
同时,要注重安全和环保,做好现场管理工作,保障施工顺利进行。
支架法现浇连续箱梁施工方案一、支架法现浇连续箱梁施工方案大桥(40+56+40)m连续梁,采用支架法现浇施工。
根据设计图及现场实际情况,边跨采用满布碗扣式钢管支架进行施工,基底处理后布设满布支架;跨越大界公路的梁跨,为满足交通要求,采用军用梁、军用墩组合方式跨越。
箱梁底模采用大块钢模板,分块拼装,外、侧模采用整体钢模板,内模由大块组合钢模拼装而成;钢筋采用在钢筋加工场地集中弯制、在梁顶现场绑扎的方法施工;混凝土采用集中拌合,混凝土搅拌运输车运输、混凝土输送泵或泵车泵送灌注,梁体采取全断面一次浇注成型的施工方法。
二、支架法现浇连续箱梁施工工艺1、基础处理及支架搭设施工前先对搭设支架范围进行放样,确定处理范围。
两边跨松土基础采用压实后铺设30cm厚碎石垫层并压实,上铺筑20cm厚C15号砼,砼面层设排水坡,四周做排水沟引至场外排水系统,防止雨水浸泡地基;跨越既有道路处采用军用梁、墩结构,临近墩柱位置在承台之上浇筑钢筋砼条形基础,基础上布设由40工字钢、军用墩、军用梁构成的支撑系统。
支架搭设详见图2-17“现浇连续梁支架布置图”、图2-18“支架结构详图(一)”、图2-19“支架结构详图(二)”。
图2-16 现浇连续梁施工工艺流程图 立底模、侧模 施工支架基础 搭设满堂支架、墩梁支架 安装支座及预埋件 浇筑底板腹板混凝土 预压支架 绑扎底板腹板钢筋波纹管 主网控制点立内模 养 生 立顶板横隔板翼缘板模板 浇筑顶板翼缘板混凝土 拆除模板支架 钢绞线张拉 注浆封锚 吊模封孔 挂安全笆和防护网钢筋下料加工 钢绞线下料编束 钢绞线穿束 钢筋下料加工 绑扎顶板翼缘板钢筋 混凝土拌合运输 张拉机具准备 注浆机具准备 制作试件 制作试件顶板留工作孔 留泄水孔通气孔 压试件混凝土拌合运输图2-17 现浇连续梁支架布置图图2-18 支架结构详图(一)图2-19 支架结构详图(二)2、支架预压为消除基础变形和支架的非弹性变形及支架的不均匀下沉,保证结构线形和结构安全,并为预拱度设置提供依据,主体结构施工前需对支架进行预压,预压期限原则上以支架变形稳固后即可结束,预压荷载为结构自重加临时施工荷载。
简支梁支架法现浇箱梁施工方案30一、工程概况本工程采用简支梁支架法进行现浇箱梁的施工,工程总长度为X米,共设置X个预制孔洞,采用X种预应力钢筋布置方案,施工单位为XX公司。
二、施工准备1.施工人员按照工程要求进行岗前培训,并穿戴好相应的安全防护用具。
2.准备好施工所需的材料和机械设备,包括混凝土、预制梁、钢筋、支架等。
3.检查施工现场,确保场地平整,无杂物妨碍施工。
4.配置好施工用水和电力,并进行相应的安全防护措施。
三、施工工序及方案1.检查和调整预制孔洞(1)通过预制孔洞的位置和大小,检查孔洞是否符合设计要求。
(2)如有需要,按照设计要求进行调整和修补,确保孔洞的尺寸和位置准确无误。
2.安装支架(1)根据设计要求,确定支架的位置和尺寸。
(2)按照设计方案,搭设支架并进行调整和固定,保证支架结构的稳定性和安全性。
(3)刷涂防锈漆,防止支架锈蚀。
3.钢筋布置(1)根据设计要求,按照预制梁的尺寸和孔洞的位置进行钢筋布置。
(2)将预应力钢筋根据设计要求预拉紧。
(3)安置预应力钢筋,并固定好钢筋连接部位,保证钢筋布置的准确性和稳定性。
4.浇注混凝土(1)在混凝土浇注前,施工人员检查支架和钢筋的稳定性。
(2)在混凝土浇注前,进行底模的平整和清洁工作,确保混凝土的质量。
(3)按照设计要求,进行混凝土的浇注,并采取相应的振捣措施,确保混凝土的密实性和均匀度。
(4)浇筑混凝土后,施工人员进行混凝土的养护,包括保湿和保温。
5.拆除支架(1)混凝土养护后,检查混凝土的强度是否满足拆除支架的要求。
(2)拆除支架时,采取安全可靠的措施,确保施工人员的安全。
(3)根据实际情况,决定拆除支架的顺序和方法。
6.完工验收(1)施工完工后,进行工程的清理和整理,确保工地的整洁和安全。
(2)根据施工图纸和质量要求,进行现场的验收和测量。
(3)完成验收合格后,按照相关规定办理竣工手续。
四、安全措施1.施工人员必须经过岗前培训,并严格遵守施工现场的安全操作规程,佩戴好相应的安全防护用具。
支架现浇箱梁施工方案1 目的明确箱梁支架现浇施工工艺、操作要点和质量标准,规范和指导现浇箱梁施工作业。
2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《客运专线高性能混凝土暂行技术条件》《石武铁路客运专线施工图设计文件》3 适用范围支架法施工适用于上中湾大桥及周家塘大桥等截面连续箱梁的施工,在地势平坦起伏不大地方宜采用满堂支柱式支架,在起伏较大的埂、堤段宜采用梁柱式支架。
4 施工方法及工艺要求基本施工工艺流程为:施工准备→地基处理→支架位置放线→支架搭设→支架校验调整→铺设纵横方木→安装支座→安装底模板、侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、侧板钢筋→安装波纹管→安装内模板→安装端模板→绑扎顶板钢筋→自检、报检→混凝土灌筑→混凝土养护→拆除边模和内模板→预应力张拉→压浆、封堵端头→养护→拆除底模板和支架→桥面铺装防水层及保护层→桥面系安装4.1支架、模板的设计4.1.1 支架设计支架工程设计分为:基础工程、支架、纵梁三个部分,要进行基底承载力、强度、刚度、挠度和稳定性检算,从而确定基础的形式、杆件的间距、数量和预留起拱度。
支架强度安全系数大于1.4,稳定性安全系数大于1.5。
首先根据现场地质情况、桥跨结构,本着施工方便、安全、经济的原则选用支架类型。
(1)支架设计主要考虑以下因素:①地基处理方式及地基承载力;②荷载:模板和支架自重;梁体重量;施工人员和施工材料机具等行走运输或堆放的荷载;风力、水流冲击荷载等。
③支架搭设方式;④支架的变形、沉陷等。
⑤预应力施工后支点反力的变化。
(2)支架设计主要检算以下因素:①强度检算:支架各构件按其计算图式进行强度计算,容许应力可按临时结构予以提高。
②挠度验算③预拱度计算:包括梁体自重所产生的挠度、支架受荷载后产生的弹性变形和非弹性变形、支架基础的沉降量等。
强度、刚度、稳定性必须满足设计规范的要求。
4.1.2 模板的构造与设计现浇梁的模板由侧模、内模、底模和端模组成。
侧模板采用大块整体钢模板加工而成;底模可采用大块钢模或胶合板;内模及边角处的异形模板也可采用刨光处理的木模板或复合模板。
模板在设计制造应满足以下要求:模板采用大块钢模板时,特殊部位模板要制做特型模板,模板排列规则有序,线条美观,模板缝隙严密平整,不漏浆,支撑牢靠,满足强度和刚度的要求。
模板的全长及跨度要考虑反拱度及预留压缩量。
有足够的强度、刚度及稳定性,能够承受施工过程中可能产生的各项荷载及震动作用。
确保梁体各部位结构尺寸正确及预埋件的位置准确,且具有能经多次反复使用不致产生影响梁体外形的刚度。
构造和制造力求简单,拼装方便,提高装、拆速度和增加周转次数。
接缝严实、紧密,保证在强烈振捣下不漏浆,模板表面平整、光滑。
附着式振动器交错布置,安设牢固。
安装位置要将振动力先传向模板骨架,再由骨架传向面板。
4.2 支架施工4.2.1 支架基础施工支架现浇梁施工前,先对施工现场进行场地平整,对搭设支架的场地进行加固处理,在软基位置用碎石换填或做混凝土基础,确保地1. 逐孔现浇施工的接头设置在箱梁弯距最小的L/5处顺桥横向支架布置图基承载力达到满布荷载的要求,使梁体混凝土浇筑后不产生沉降。
对处理好的施工场地进行放线。
同时须做好地面的排水处理,周边设置排水沟。
当采用沉桩、承台基础时,先按放设的桩心位置打设管桩,再施工混凝土承台或型钢承台。
浇筑混凝土基础时注意支架连接用的预埋件的正确安装。
4.2.2 支架搭设支架结构的搭建要稳固,杆件连接牢靠。
(1)墩梁式支架的拼装墩梁式支架的拼装:拼装前要检查基础顶面平整度,其误差要≤3mm。
为减少高空作业量,拼装立柱前即上满接头板,立柱安装过程中随时检查立柱的垂直、方正与水平,立柱安装完毕后紧接着上拉撑。
军用墩顶架设垫梁,立柱与垫梁间上满螺栓,垫梁挑出梁体外边缘1m,作为施工完毕后军用梁的吊卸平台。
垫梁上铺设枕木以便与军用梁柔性铰接。
梁的拼装:施工前先搭设组装平台,将标准构件拼装成整体后,用汽车吊提升至支墩顶,按设计位置就位。
军用梁按简支梁使用,其支点放置在端构架的竖杆处。
(2)墩梁式支架的整体性处理:墩梁式支架采用军用梁或贝雷梁作为纵梁,军用墩或其他形式支墩作为临时支墩。
军用梁或贝雷梁作为受力纵梁,其横向刚度通常较弱,在使用前,军用墩采用型钢和U型卡将各片连接成整体,军用梁或贝雷梁全部吊装就位后,安装联系杆,使各片梁予以固定。
然后沿梁横向铺设钢枕,钢枕两端挑出梁体外边缘各1m作为施工作业平台。
(3)碗扣式支架搭设碗扣支架均采用外径φ48mm标准杆件进行组装,每根立杆下端均设定型圆盘支座或木垫板,并按要求设置剪刀撑。
立杆顶端安装可调式U形支托,先在支托内安装横向方木,再按设计间距和标高安装纵向方木及楔木垫块。
钢管的整体稳定性是由基础的不均匀沉降、支架结构的稳定性控制。
横桥向按照支架的拼装要求,严格控制竖杆的垂直度以及扫地杆和剪力撑的数量和间距。
顺桥向支架和墩身连接,以抵消顺桥向的水平力。
同时碗扣式支架通过钢管与军用墩支架连成一体,确保混合支架的强度和整体稳定性。
4.2.3 支架的堆载预压支架搭设好后,铺设底模,进行预加载试压,以检查支架的承载能力,减小和消除支架的非弹性变形和地基不均匀沉降,从而确保混凝土梁的浇筑质量。
加载材料使用砂袋,试压的最大加载为设计荷载的1.2倍。
加载时按设计要求分级进行,每级持荷时间不少于10min。
加载顺序为从支座向跨中依次进行。
满载后持荷时间不小于24h,分别量测各级荷载下支架的变形值。
然后再逐级卸载,当支架的沉降量偏差较大时,要及时对支架进行调整,4.2.4 支架施工满足以下要求:(1)支架要有足够的强度、刚度和稳定性的要求;(2)要有简便可行的脱模措施;(3)预压重量大于浇筑混凝土的重量;(4)支架地基承载力必须满足要求,基础可采用明挖扩大基础、钢管桩基础或钻孔桩基础。
(5)根据预压时支架产生的弹性和非弹性变形,设置预拱度。
(6)支架基础有完好的排水系统。
4.3 现浇梁施工4.3.1 模板安装模板的安装要结合钢筋及预应力管道的埋设依次进行。
安装前检查:板面是否平整、光洁、有无凹凸变形及残余粘浆,模板接口处要清除干净;所有模板连接端部和底脚有无碰撞而造成影响使用的缺陷或变形,振动器支架及模板焊缝处是否有开裂破损,如有均要及时补焊、整修。
铺设底模:采用人工为主机械配合的方式施工。
底模板安装前要考虑支架的预留拱度的设置调整、加载预压试验及支座板的安装。
侧模安装:先使侧模滑移或吊装到位,与底模板的相对位置对准,用顶压杆调整好侧模垂直度,并与端模联结好。
侧模安装完后,用螺栓联接稳固,并上好全部拉杆。
调整其它紧固件后检查整体模板的长、宽、高尺寸及不平整度等,并做好记录。
不符合规定者,要及时调整。
内模安装:内模安装要根据模板结构确定,当内模为拼装式结构时,可采用吊装方式安装内模。
内模安装完后,严格检查各部位尺寸是否正确。
端模安装:将胶管或波纹管逐根插入端模各自的孔内后,进行端模安装就位。
安装过程中逐根检查是否处于设计位置。
端模安装要做到位置准确,连接紧密,侧模与底模接缝密贴且不漏浆。
安装模板时要注意预埋件的安装,严格按设计图纸施工,确保每孔梁上预埋件位置准确无误,无遗漏。
4.3.2 支座、支座板安装安装支座前复测桥墩中心距离及支承垫石高程,检查锚栓孔位置及深度要符合设计要求。
支座安装要保持梁体垂直,支座上下板水平,不产生偏位。
支座与支承垫石间及支座与梁底间密贴、无缝隙。
支座四角高差不大于2mm。
支座水平偏差不得大于2mm。
在模板安装前详细检查支座位置,检查的内容有:纵、横向位置、平整度,同一支座板的四角高差,四个支座板相对高差。
支座安装后即按规定锚固支座螺栓,灌浆固定。
4.3.3 现浇梁梁体施工现浇梁施工必须保证保护层强度和布置密度,钢筋加工和安装要准确,顶面高程要严格控制。
砼浇筑是要有低向高处进行,注意对称浇筑。
在施工过程中应派专人负责支架和模板的变形及沉降观测,发现问题及时处理。
现浇梁的浇筑最好安排在白天进行。
现浇梁的养护设备和设施必须事先准备妥当,制定详细的养护方案,确保梁体的砼质量。
其它要求和施工方法与预制箱梁相同。
4.3.4 模板拆除当梁体混凝土强度达到设计强度的50%,混凝土芯部与表层、箱内与箱外、表层温度与环境温度之差均不大于15℃,且能保证构件棱角完整时方可拆除侧模和端模。
气温急剧变化时不宜进行拆模作业。
拆除前先检查卷扬机等设备的性能,并清理好拟进入的作业面。
(1)内模拆除(2)侧模及端模拆除侧模拆模时通过顶压机构使侧模脱离梁体,再通过卷扬机滑到相应的位置上。
拆模时,严禁重击或硬撬,避免造成模板局部变形或损坏混凝土棱角。
模板拆下后,要及时清除模板表面和接缝处的残余灰浆并均匀涂刷隔离剂,与此同时还要清点和维修、保养、保管好模板零部件,如有缺损及时补齐,以备下次使用。
并根据消耗情况酌情配备足够的储存量。
4.3.5 预应力施工(1)张拉工艺流程:制束→穿束→预张拉→初张拉→终张拉→锚具外钢绞线切割。
(2)下料与编束:钢绞线的下料采用砂轮切割机切割。
按设计尺寸下料后,编束后用20号铁丝绑扎,间距1~1.5m。
编束时应先将钢绞线用梳溜板理顺,并尽量使各根钢绞线松紧一致。
(3)穿束方法:人工穿束。
预应力成孔采用预埋波纹管、内穿塑料管的方法施工。
预应力钢绞线安装,在梁体混凝土强度达到张拉要求后进行。
(4)预应力施工采用ZB4-500油泵供油,用YCW250B千斤顶进行纵向张拉,张拉油表不低于1.0级。
千斤顶标定有效期不超过一个月以及出现不正常现象时重新校验。
油表检验与千斤顶视为一个单元进行检验,千斤顶在张拉作业前必须与油表配套校正,其校正系数不大于1.05。
(5)预施应力按预张拉、初张拉、终张拉三个阶段进行。
张拉前,应清除管道内杂物和积水。
(6)当混凝土强度应达到设计强度的50%,此时箱梁带模预张拉,但模板应松开,不应对梁体压缩造成障碍,张拉数量、张拉力、张拉顺序符合设计要求;当梁体混凝土强度达到设计值的80%,且侧模板拆除后,进行初张拉。
张拉数量、张拉力、张拉顺序符合设计要求;梁体混凝土强度、弹模达到设计值、龄期不少于10d后进行终张拉。
(7)采用四台千斤顶左右对称、两端同步进行张拉,按设计张拉顺序施工。
按均衡对称,交错张拉的原则进行。
张拉时根据测试的管道摩阻及喇叭口摩阻试验数据,调整张拉力,实行张拉力和伸长值指标双控,张拉以张拉力控制为主,以钢束伸长值进行校核。
(8)张拉操作程序:0—0.2σK(测初始伸长值、测工具锚夹片外露)—σK(测伸长值、测工具锚夹片外露、持荷2min)—补油至σ0(测总回缩量、工作锚夹片外露量)。
K—回油到(9)终张拉完成,24小时后检查确认无滑丝、断丝现象,即可切割锚外多余钢绞线,用角磨机切割。
