高中物理静电场经典例题(最新整理)

高中物理静电场经典习题30道--带答案1.如图，在光滑绝缘水平面上，三个带电小球a、b和c 分别位于边长为l的正三角形的三个顶点上；a、b带正电，电荷量均为q，c带负电．整个系统置于方向水平的匀强电场中．已知静电力常量为k．若三个小球均处于静止状态，则匀强电场场强的大小为（）A．$\frac{kq}{l^2}$。

B．$\frac{\sqrt{3}kq}{l^2}$。

C．$\frac{2kq}{l^2}$。

D．$\frac{3kq}{l^2}$2.如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q（q＞）的固定点电荷．已知b点处的场强为零，则d点处场强的大小为（k为静电力常量）A．$\frac{kQ}{4R^2}$。

B．$\frac{\sqrt{2}kQ}{4R^2}$。

C．$\frac{kQ}{2R^2}$。

D．$\frac{\sqrt{2}kQ}{R^2}$3.如图所示，在光滑绝缘水平面上放置3个电荷量均为q （q＞）的相同小球，小球之间用劲度系数均为k的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l．已知静电力常量为k，若不考虑弹簧的静电感应，则每根弹簧的原长为A．$l+\frac{2q^2}{kl}$。

B．$l-\frac{2q^2}{kl}$。

C．$l-\frac{q^2}{kl}$。

D．$l+\frac{q^2}{kl}$4.如图所示，在光滑的绝缘水平面上，由两个质量均为m 带电量分别为+q和﹣q的甲、乙两个小球，在力F的作用下匀加速直线运动，则甲、乙两球之间的距离r为A．$\frac{F}{2kq^2}$。

B．$\frac{F}{kq^2}$。

C．$\frac{F}{4kq^2}$。

D．$\frac{2F}{kq^2}$5.一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是（虚线是曲线在b点的切线）A．。

高中物理静电场练习题学校:___________姓名：___________班级：___________一、单选题1．2022年的诺贝尔物理学奖同时授予给了法国物理学家阿兰•阿斯佩、美国物理学家约翰•克劳泽及奥地利物理学家安东•蔡林格，以表彰他们在“纠缠光子实验、验证违反贝尔不等式和开创量子信息科学”方面所做出的杰出贡献。

许多科学家相信量子科技将改变我们未来的生活，下列物理量为量子化的是（ ）A ．一个物体带的电荷量B ．一段导体的电阻C ．电场中两点间的电势差D ．一个可变电容器的电容2．如图所示，+Q 为固定的正电荷，在它的电场中，一电荷量为+q 的粒子，从a 点以沿ab 方向的初速度v 0开始运动．若粒子只受电场力作用，则它的运动轨迹可能是图中的（ ）A ．ab 直线B ．ac 曲线C ．ad 曲线D ．ae 曲线 3．电荷量之比为1∶7的带异种电荷的两个完全相同的金属球A 和B ，相距为r 。

两者接触一下放到相距2r 的位置，则稳定后两小球之间的静电力大小与原来之比是（ ） A ．4∶7B ．3∶7C ．36∶7D ．54∶74．描述电场强弱的物理量是（ ）A ．电荷量B ．电场力C ．电场强度D ．电流强度 5．人体的细胞膜模型图如图a 所示，由磷脂双分子层组成，双分子层之间存在电压（医学上称为膜电位），现研究某小块均匀的细胞膜，厚度为d ，膜内的电场可看作匀强电场，简化模型如图b 所示，初速度可视为零的一价正钠离子仅在静电力的作用下，从图中的A 点运动到B 点，下列说法正确的是（ ）A ．A 点电势等于B 点电势B．钠离子的电势能增大C．若膜电位越小，钠离子进入细胞内的速度越大D．若膜电位增加，钠离子进入细胞内的速度更大6．如图所示为真空中正点电荷的电场线和等势面，实线为电场线，虚线为等势面，电场中有a、b、c三点。

下列关于各点电场强度E的大小和电势φ的高低说法正确的是（）A．Ea＝Eb B．Ea＞Ec C．φb＞φc D．φa＝φc7．两个较大的平行金属板A、B相距为d，分别接在电压为U的电源正、负极上，这时质量为m、带电荷量为-q的油滴恰好静止在两板之间，如图所示。

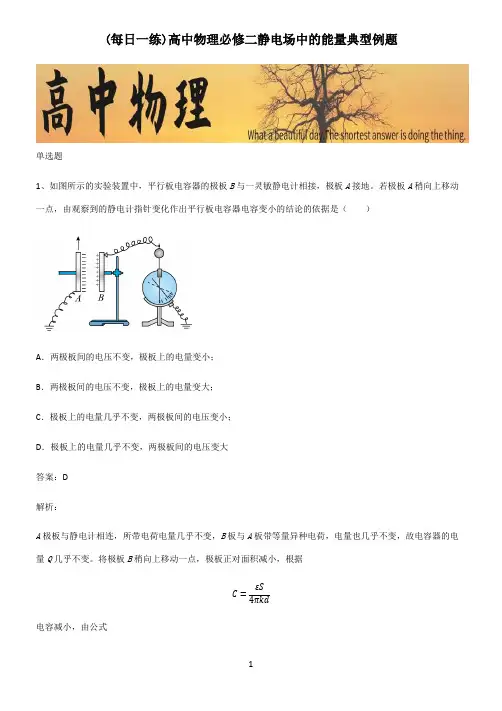

(每日一练)高中物理必修二静电场中的能量典型例题单选题1、如图所示的实验装置中，平行板电容器的极板B与一灵敏静电计相接，极板A接地。

若极板A稍向上移动一点，由观察到的静电计指针变化作出平行板电容器电容变小的结论的依据是（）A．两极板间的电压不变，极板上的电量变小；B．两极板间的电压不变，极板上的电量变大；C．极板上的电量几乎不变，两极板间的电压变小；D．极板上的电量几乎不变，两极板间的电压变大答案：D解析：A极板与静电计相连，所带电荷电量几乎不变，B板与A板带等量异种电荷，电量也几乎不变，故电容器的电量Q几乎不变。

将极板B稍向上移动一点，极板正对面积减小，根据C=εS 4πkd电容减小，由公式C=Q U可知，电容器极板间电压变大。

故选D。

2、如图所示，正方形ABCD区域内存在竖直向上的匀强电场，质子（11H）和α粒子（24He）从A点垂直射入匀强电场，粒子重力不计，质子从BC边中点射出，则（）A．若初速度相同，α粒子从CD边离开B．若初速度相同，质子和α粒子经过电场的过程中速度增量之比为1：2C．若初动能相同，质子和α粒子经过电场的时间相同D．若初动能相同，质子和α粒子经过电场的过程中动能增量之比为1：4答案：D解析：A．对任一粒子，设其电荷量为q，质量为m。

粒子在电场中做类平抛运动，水平方向有x=v0t竖直方向有y=12at2=12⋅qEm⋅x2v02若初速度相同，水平位移x相同时，由于α粒子的比荷比质子的小，则α粒子的偏转距离y较小，所以，α粒子从BC边离开，故A错误；B．若初速度相同，由t=x v0知两个粒子在电场中的运动时间相等，由Δv=at=qE mt知Δv∝q m则质子和α粒子经过电场的过程中速度增量之比为2：1，故B错误；C．粒子经过电场的时间为t=x v0若初动能相同，质子的初速度较大，则质子的运动时间较短，故C错误；D．由y=12⋅qEm⋅x2v02=qEx24E k0知若初动能相同，x相同，则y∝q根据动能定理知：经过电场的过程中动能增量ΔE k=qEyE相同，则ΔE k=q2则质子和α粒子经过电场的过程中动能增量之比为1：4，故D正确。

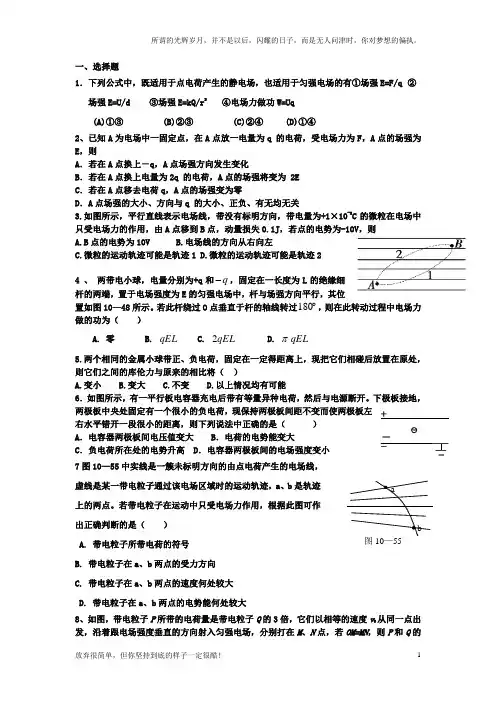

一、选择题1．下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有①场强E=F/q ②场强E=U/d ③场强E=kQ/r 2④电场力做功W=Uq (A)①③(B)②③(C)②④(D)①④2、已知A 为电场中一固定点，在A 点放一电量为q 的电荷，受电场力为F ，A 点的场强为E ，则A ．若在A 点换上－q ，A 点场强方向发生变化B ．若在A 点换上电量为2q 的电荷，A 点的场强将变为 2EC ．若在A 点移去电荷q ，A 点的场强变为零D ．A 点场强的大小、方向与q 的大小、正负、有无均无关3.如图所示，平行直线表示电场线，带没有标明方向，带电量为+1×10-2C 的微粒在电场中只受电场力的作用，由A 点移到B 点，动量损失0.1J ，若点的电势为-10V ，则 A.B 点的电势为10V B.电场线的方向从右向左C.微粒的运动轨迹可能是轨迹1D.微粒的运动轨迹可能是轨迹24 、 两带电小球，电量分别为+q 和q -，固定在一长度为L 的绝缘细杆的两端，置于电场强度为E 的匀强电场中，杆与场强方向平行，其位置如图10—48所示。

若此杆绕过O 点垂直于杆的轴线转过︒180，则在此转动过程中电场力做的功为（ ） A. 零B. qELC. qEL 2D. qEL π5.两个相同的金属小球带正、负电荷，固定在一定得距离上，现把它们相碰后放置在原处，则它们之间的库伦力与原来的相比将（ ）A.变小B.变大C.不变D.以上情况均有可能6．如图所示，有一平行板电容器充电后带有等量异种电荷，然后与电源断开。

下极板接地，两极板中央处固定有一个很小的负电荷，现保持两极板间距不变而使两极板左右水平错开一段很小的距离，则下列说法中正确的是（ ） A ．电容器两极板间电压值变大 B ．电荷的电势能变大C ．负电荷所在处的电势升高D ．电容器两极板间的电场强度变小 7图10—55中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点。

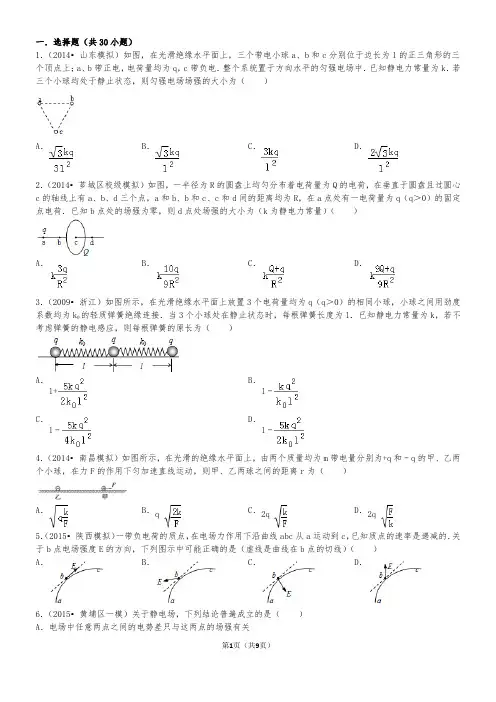

一．选择题（共30小题）1．（2014•山东模拟）如图，在光滑绝缘水平面上，三个带电小球a、b和c分别位于边长为l的正三角形的三个顶点上；a、b带正电，电荷量均为q，c带负电．整个系统置于方向水平的匀强电场中．已知静电力常量为k．若三个小球均处于静止状态，则匀强电场场强的大小为（）A．B．C．D．2．（2014•芗城区校级模拟）如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q（q＞0）的固定点电荷．已知b点处的场强为零，则d点处场强的大小为（k为静电力常量）（）A．B．C．D．3．（2009•浙江）如图所示，在光滑绝缘水平面上放置3个电荷量均为q（q＞0）的相同小球，小球之间用劲度系数均为k0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l．已知静电力常量为k，若不考虑弹簧的静电感应，则每根弹簧的原长为（）A．l+B．l ﹣C．l ﹣D．l ﹣4．（2014•南昌模拟）如图所示，在光滑的绝缘水平面上，由两个质量均为m带电量分别为+q和﹣q的甲、乙两个小球，在力F的作用下匀加速直线运动，则甲、乙两球之间的距离r为（）A．B．q C．2qD．2q5．（2015•陕西模拟）一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是（虚线是曲线在b点的切线）（）A．B．C．D．6．（2015•黄埔区一模）关于静电场，下列结论普遍成立的是（）A．电场中任意两点之间的电势差只与这两点的场强有关第1页（共9页）B．电场强度大的地方电势高，电场强度小的地方电势低C．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向7．（2015•山东模拟）如图甲所示，Q 1、Q2为两个被固定的点电荷，其中Q1带负电，a、b两点在它们连线的延长线上．现有一带负电的粒子以一定的初速度沿直线从a点开始经b点向远处运动（粒子只受电场力作用），粒子经过a、b两点时的速度分别为v a、v b，其速度图象如图乙所示．以下说法中正确的是（）A．Q2一定带负电B．Q2的电量一定大于Q1的电量C．b点的电场强度一定为零D．整个运动过程中，粒子的电势能先减小后增大8．（2015•上海二模）下列选项中的各圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各圆环间彼此绝缘．坐标原点O处电场强度最大的是（）A．B．C．D．9．（2015•上海一模）两电荷量分别为q1和q2的点电荷放在x轴上的A、B两点，两电荷连线上各点电势φ随x变化的关系图线如图所示，其中P点电势最低，且AP＞BP，则（）A．P点的电场强度大小为零B．q1的电荷量大于q2的电荷量C．q1和q2是同种电荷，但不一定是正电荷D．负电荷从P点左侧移到P点右侧，电势能先减小后增大10．（2015•福建模拟）真空中某点电荷产生的电场中，有a、b，c三个点，其中a、b两点场强方向如图所示，以下各量大小判断正确的是（）A．电场强度大小E=E b=E c B．电势φa=φb=φcaC．电势差U=U ob=U oc D．电势差U oa=U ob＜U ocoa（2015•丰台区模拟）如图所示，将一个电荷量为1.0×10﹣8C的点电荷从A点移到B点，电场力做功为2.4×10 11．﹣6J．则下列说法中正确的是（）A．A点的电场强度比B点的电场强度小B．A点的电势比B点的电势小C．该电荷在B点所具有的电势能比在A点所具有的电势能大D．A、B两点的电势差为240V12．（2015•重庆模拟）如图所示为某电场中一条竖直方向的电场线，将一带电小球在a点由静止释放，到达b 点时速度恰好为零，不计空气阻力，则下列说法正确的是（）A．小球在a、b位置的加速度可能相同B．小球由a运动到b过程机械能守恒C．场强大小关系一定是E＜E baD．电势关系一定是φ＞φba13．（2015•华亭县校级三模）如图所示，带箭头的线段表示某一电场的电场线，在电场力作用下（不计重力）一带电粒子经过A点飞向B点，径迹如图中虚线所示，以下判断正确的是（）A．A、B两点相比较，A点电势高B．粒子在A点时加速度大C．粒子带正电D．粒子在B点的动能大14．（2015•定州市校级二模）某同学在研究电子在电场中的运动时，得到了电子由a点运动到b点的轨迹（图中实线所示），则下列说法正确的是（）A．如果图中虚线是电场线，电子在a点动能较大B．如果图中虚线是等势面，电子在b点动能较小C．不论图中虚线是电场线还是等势面，a点的场强都大于b点的场强D．不论图中虚线是电场线还是等势面，a点的电势都高于b点的电势15．（2015•定州市校级二模）如图所示，M、N为两个等量同种电荷，在其连线的中垂线上的P点放一静止的点电荷q（负电荷），不计重力，下列说法中正确的是（）A．点电荷在从P到O的过程中，加速度越来越大，速度也越来越大B．点电荷在从P到O的过程中，加速度越来越小，速度越来越大C．点电荷运动到O点时加速度为零，速度达最大值D．点电荷越过O点后，速度越来越小，加速度越来越大，直到粒子速度为零16．（2015•松山区校级模拟）如图所示，分别在M、N两点固定放置两个点电荷+Q和﹣q （Q＞q），以MN连线的中点O为圆心的圆周上有A、B、C、D四点．下列说法中正确的是（）A．A点场强大于B点场强B．C点场强与D点场强相同C．A点电势小于B点电势D．将某正电荷从C点移到O点，电场力做负功17．（2015•和平区校级三模）如图所示，在匀强电场中有a、b、c、d四点，它们处于同一圆周上，且ac、bd 分别是圆的直径．已知a、b、c三点的电势分别为ϕa=9V，ϕb=15V，ϕc=18V，则d点的电势为（）A．4V B．8V C．12V D．16V18．（2015•重庆二模）如图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线．则（）A．场强E＞E b，E b＞E caB．电势φ＞φb，φc＞φbaC．沿cba路径移动质子与电子，电荷的电势能改变是一样的D．沿bc方向直线射入的电子有可能做曲线运动19．（2015•洛阳一模）两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图1所示．一个电荷量为2C，质量为1kg的小物块从C点静止释放，其运动的vt图象如图2所示，其中B点处为整条图线切线斜率最大的位置（图中标出了该切线）．则下列说法正确的是（）A．B点为中垂线上电场强度最大的点，场强E=1V/mB．由C到A的过程中物块的电势能先减小后变大C．由C点到A点的过程中，电势逐渐升高D．A B两点的电势差U=﹣5VAB20．（2015•漳州二模）如图所示，空间中存在着由一固定的正点电荷Q（图中未画出）产生的电场．另一正点电荷q仅在电场力作用下沿曲线MN运动，在M点的速度大小为v0，方向沿MP方向，到达N点时速度大小为v，且v＜v0，则（）A．Q一定在虚线MP上方B．M点的电势比N点的电势高C．q在M点的电势能比在N点的电势能小D．q在M点的加速度比在N点的加速度大21．（2015•徐水县校级一模）如图所示，所有图中的坐标原点O都表示一半径为R的带正电的实心金属球的球心位置；纵坐标表示带电球体产生的电场场强或电势的大小，电势的零点取在无限远处；横坐标r表示距球心的距离；坐标平面上的曲线表示该带电体所产生的电场的场强大小或电势大小随距离的变化关系，则下列说法正确的是（）A．图（1）纵坐标表示场强，图（2）纵坐标表示电势B．图（2）纵坐标表示场强，图（3）纵坐标表示电势C．图（3）纵坐标表示场强，图（4）纵坐标表示电势D．图（4）纵坐标表示场强，图（1）纵坐标表示电势22．（2015•桐乡市校级模拟）如图所示，粗糙绝缘的水平面附近存在一个平行于水平面的电场，其中某一区域的电场线与x轴平行，在x轴上的电势φ与坐标x的关系用图中曲线表示，图中斜线为该曲线过点（0.15，3）的切线．现有一质量为0.20kg，电荷量为+2.0×10﹣8C的滑块P（可视作质点），从x=0.10m处由静止释放，其与水平面的动摩擦因数为0.02．取重力加速度g=10m/s2．则下列说法正确的是（）A．x=0.15m处的场强大小为2.0×106N/CB．滑块运动的加速度逐渐减小C．滑块运动的最大速度约为0.1m/sD．滑块最终在0.3m处停下23．（2015•赫山区校级三模）如图，平行板电容器经开关K与电池连接，a处有一带电量非常小的点电荷．K是闭合的，U a表示a点的电势，f表示点电荷受到的电场力．现将电容器的B板向下稍微移动，使两板间的距离增大，则（）A．U变大，f变大B．U a变大，f变小C．U a不变，f不变D．U a不变，f变小a24．（2015•东莞市校级模拟）用控制变量法，可以研究影响平行板电容器电容的因素（如图）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若（）A．保持S不变，增大d，则θ变小B．保持S不变，增大d，则θ变大C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ变大25．（2015•湖南一模）如图所示，两块较大的金属板A、B相距为d，平行放置并与一电源相连，S闭合后，两板间恰好有一质量为m，带电量为q的油滴处于静止状态，以下说法正确的是（）A．若将S断开，则油滴将做自由落体运动，G表中无电流B．若将A向左平移一小段位移，则油滴仍然静止，G表中有b→a的电流C．若将A向上平移一小段位移，则油滴向下加速运动，G表中有b→a的电流D．若将A向下平移一小段位移，则油滴向上加速运动，G表中有b→a的电流26．（2015•河西区二模）如图所示：a、b为平行金属板，静电计的外壳接地，合上开关S后，静电计的指针张开一个较小的角度，能使角度增大的办法是（）A．使a、b板的距离增大一些B．使a、b板的正对面积减小一些C．断开S，使a、b板的距离增大一些D．断开S，使a、b板的正对面积增大一些27．（2015•安庆模拟）如图所示，A、B、C为三块竖直平行放置的相同金属板，A、B与电源连接后，用绝缘细线悬挂的带电小球处于静止时，细线与竖直方向的夹角为a，以下判断正确的是（）A．保持K闭合，把C板向右平移一些后，a减小B．保持K闭合，把C板向右平移一些后，a变大C．断开电键K，把C板向右平移一些后，a不变D．断开电键K，把C板向右平移一些后，a变大28．（2014•海淀区模拟）把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图甲所示连接．先使开关S与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电．与电流传感器相连接的计算机所记录这一过程中电流随时间变化的I﹣t曲线如图乙所示．下列关于这一过程的分析，正确的是（）A．在形成电流曲线1的过程中，电容器两极板间电压逐渐减小B．在形成电流曲线2的过程中，电容器的电容逐渐减小C．曲线1与横轴所围面积等于曲线2与横轴所围面积D．S接1端，只要时间足够长，电容器两极板间的电压就能大于电源电动势E29．（2014•宁夏一模）一平行板电容器充电后与电源断开，正极板接地，在两极板之间有一负点电荷（电量很小）固定在P点，如图所示．以E表示两极板间电场强度，U表示负极板电势，ε表示正点电荷在P点的电势能，将正极板移到图中虚线所示的位置，则（）A．E变大，U降低B．E不变，U升高C．U升高，ε减小D．U升高，ε增大30．（2014•岳阳一模）如图所示，两极板水平放置的平行板电容器与电动势为E的直流电源连接，下极板接地．静电计外壳接地．闭合电键S时，带负电的油滴恰好静止于电容器中的P点．下列说法正确的是（）A．若将A极板向下平移一小段距离，平行板电容器的电容将变小B．若将A极板向上平移一小段距离，静电计指针张角变小C．若将A极板向下平移一小段距离，P点电势将升高D．若断开电键S，再将A极板向下平移一小段距离，则带电油滴将向下运动一．选择题（共30小题）1．B 2．B 3．C 4．B 5．D 6．D 7．C 8．B 9．AB 10．D 11．D 12．C 13．A 14．AC 15．C 16．AD 17．C 18．A 19．AD 20．C 21．B 22．ACD 23．B 24．BD 25．BC 26．C 27．A 28．C 29．BD 30．C。

高中物理必修三第九章静电场及其应用经典大题例题单选题1、关于电荷守恒定律，下列叙述不正确的是（）A．一个物体所带的电荷量总是守恒的B．在与外界没有电荷交换的情况下，一个系统所带的电荷量总是守恒的C．在一定的条件下，一个系统内的等量的正、负电荷即使同时消失，也并不违背电荷守恒定律D．电荷守恒定律并不意味着带电系统一定和外界没有电荷交换答案：AA．根据电荷守恒定律，单个物体所带的电荷量是可以改变的，A错误；B．在与外界没有电荷交换的情况下，一个系统所带的电荷量总是守恒的，B正确；C．一个系统内的等量的正、负电荷同时消失，并不违背电荷守恒定律，C正确；D．电荷守恒定律并不意味着带电系统一定和外界没有电荷交换，D正确。

本题选不正确项，故选A。

2、下列关于电场的说法中正确的是（）A．电荷周围有的地方存在电场，有的地方没有电场B．电场只能存在于真空中，不可能存在于物体中C．电场看不见、摸不着，因此电场不是物质D．电荷间的作用是通过电场传递的答案：D电荷的周围空间的任何地方都存在电场，电场是一种看不见，摸不着的特殊物质，它与其他物质一样，是不依赖我们的感觉而客观存在的东西，在真空中、物体中都能存在。

电场的基本性质是对处于其中的电荷有力的作用，电荷间的作用是通过电场传递的。

故选D。

3、小明同学用自制的验电器进行了一些探究实验。

如图所示，小明使验电器带了负电荷，经过一段时间后，他发现该验电器的金属箔片（用包装巧克力的锡箔纸制作）几乎闭合了。

关于此问题，他跟学习小组讨论后形成了下列观点，你认为正确的是（）A．小球上原有的负电荷逐渐消失了B．在此现象中，正电荷从金属球转移到金属箔中，中和了负电荷C．小球上负电荷减少的主要原因是潮湿的空气将电子导走了D．该现象是由于电子的转移引起的，不再遵循电荷守恒定律答案：C带负电的验电器在潮湿的空气中，经过一段时间后，小球上的负电荷（电子）被潮湿的空气导走了，但电荷在转移的过程中仍然守恒，故C正确，ABD错误。

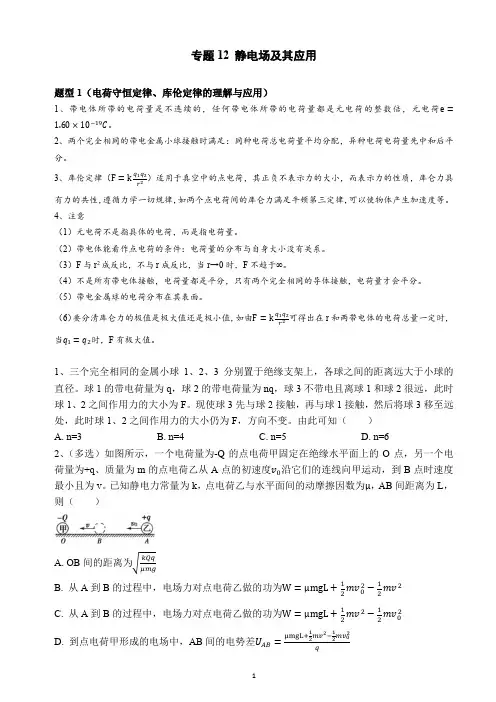

专题12 静电场及其应用题型1（电荷守恒定律、库伦定律的理解与应用）1、带电体所带的电荷量是不连续的，任何带电体所带的电荷量都是元电荷的整数倍，元电荷e=1.60×10−19C。

2、两个完全相同的带电金属小球接触时满足：同种电荷总电荷量平均分配，异种电荷电荷量先中和后平分。

3、库伦定律（F=k q1q2r2）适用于真空中的点电荷，其正负不表示力的大小，而表示力的性质，库仑力具有力的共性，遵循力学一切规律，如两个点电荷间的库仑力满足牛顿第三定律，可以使物体产生加速度等。

4、注意（1）元电荷不是指具体的电荷，而是指电荷量。

（2）带电体能看作点电荷的条件：电荷量的分布与自身大小没有关系。

（3）F与r2成反比，不与r成反比，当r→0时，F不趋于∞。

（4）不是所有带电体接触，电荷量都是平分，只有两个完全相同的导体接触，电荷量才会平分。

（5）带电金属球的电荷分布在其表面。

（6）要分清库仑力的极值是极大值还是极小值，如由F=k q1q2r2可得出在r和两带电体的电荷总量一定时，当q1=q2时，F有极大值。

1、三个完全相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径。

球1的带电荷量为q，球2的带电荷量为nq，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F。

现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时球1、2之间作用力的大小仍为F，方向不变。

由此可知（）A. n=3B. n=4C. n=5D. n=62、（多选）如图所示，一个电荷量为-Q的点电荷甲固定在绝缘水平面上的O点，另一个电荷量为+q、质量为m的点电荷乙从A点的初速度v0沿它们的连线向甲运动，到B点时速度最小且为v。

已知静电力常量为k，点电荷乙与水平面间的动摩擦因数为μ，AB间距离为L，则（）A. OB间的距离为√kQqμmgB. 从A到B的过程中，电场力对点电荷乙做的功为W=μmgL+12mv02−12mv2C. 从A到B的过程中，电场力对点电荷乙做的功为W=μmgL+12mv2−12mv02D. 到点电荷甲形成的电场中，AB间的电势差U AB=μmgL+12mv2−12mv02 q3、金属小球a和金属小球b的半径之比为1:3，所带电荷量之比为1:7，两小球间距远大于小球半径且间距一定时，它们之间的相互吸引力大小为F。

高中物理第十章静电场中的能量知识总结例题单选题1、如图所示，将带电量为q 的小球A 固定在绝缘支架上，将另一质量为m ，电荷量相等的带电小球B 放在距离A 球正上方r 处恰好处于平衡状态（r 远远大于小球直径），则下面错误的是（ ）A ．A 、B 两球可能带异种电荷 B ．两小球的电量q =√mgr 2kC ．如果小球B 的质量变为2m ，则再次平衡时重力势能变大D ．如果小球B 的电量变为2q ，则再次平衡时电势能增加 答案：AA ．由于B 球处于平衡状态，所以B 应该受到竖直向下的重力和向上的斥力，A 、B 带同种电荷，故A 错误； B ．对B 球，根据平衡条件有mg =k q 2r2解得q =√mgr 2k故B 正确；C ．若小球B 的质量变为2m ，则2mg =k q 2r 12解得r 1=√22r以A球所在水平面为重力零势能面，则B球重力势能为EP重=2mgr1=√2mgr>mgr 重力势能增大，故C正确；D．若小球B的电荷量变为2q，则mg=k 2q2 r22解得r2=√2r无穷远处电势为0，则小球B的电量变为2q再次平衡时，其电势能EP电′=2q⋅kqr1=√2kq2r>kq2r小球B的电势能增大，故D正确。

本题选不正确的，故选A。

2、如图所示，立方体ABCDEFGH的四个顶点A、C、F、H处各固定着一个电荷量均为Q的正点电荷，则B、D 两点（）A．电势相同、电场强度大小相等B．电势相同、电场强度大小不相等C．电势不相同、电场强度大小相等D．电势不相同、电场强度大小不相等答案：A根据对称性可知，A、C、H三点处电荷在D点处产生的电场强度E1的大小和D点处的电势φ1刚好与A、C、F三点处电荷在B点处产生的电场强度E2的大小和B点处的电势φ2相等，而F处的点电荷在D点处产生的电场强度E3的大小和D点处的电势φ3与H处点电荷在B点处产生的电场强度E1的大小和B点处的电势φ4也相等，并且E1与E3方向相同，E2与E4方向相同，故B、D两点处的电场强度大小相等但方向不同，B、D两点的电势相同，BCD错误，A正确。

高二物理静电场习题 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第一章 静电场一、选择题1．关于元电荷的理解，下列说法中正确的是（ ） A ．元电荷就是电子B ．元电荷是表示跟电子所带电荷量的数值相等的电荷量C ．元电荷就是质子D ．自然界中带电体所带电荷量的数值都是元电荷的整数倍 2．关于场强，下列哪个说法是正确的（ ） A ．由qFE =可知，放入电场中的电荷在电场中受到的电场力F 越大，场强E 越大，电荷的电荷量q 越大，场强E 越小B ．由E = k2rQ 可知，在离点电荷Q 很近的地方即r →0，场强E 可达无穷大C ．放入电场中某点的检验电荷的电荷量改变时，场强也随之改变；将检验电荷拿走，该点的场强就是零D ．在221r q q k F =中，k 22r q是点电荷q 2所产生的电场在q 1位置处的场强大小3．在电场中某点，当放入正电荷时受到的电场力向右，当放入负电荷时受到的电场力 向左，则下列说法中正确的是（ ）A ．当放入正电荷时，该点场强向右，当放入负电荷时，该点场强向左B ．该点的场强方向一定向左C ．该点的场强方向一定向右D ．该点的场强方向可能向右、也可能向左4．两个固定的异种点电荷，电荷量给定但大小不等。

用E 1和E 2分别表示这两个点电荷产生的电场强度的大小，则在通过两点电荷的直线上，E 1＝E 2的点（ ）A ．有三个，其中两处合场强为零B ．有三个，其中一处合场强为零C ．只有两个，其中一处合场强为零D ．只有一个，该处合场强不为零 5．下列说法正确的是（ ） A ．沿电场线方向场强逐渐减小 B ．沿电场线方向电势逐渐降低C ．沿电场线方向电势逐渐升高D ．沿电场线方向移动正电荷电场力做正功6．关于等势面正确的说法是（ ）A ．电荷在等势面上移动时不受电场力作用，所以不做功B ．等势面上各点的场强大小相等C ．等势面一定跟电场线垂直D ．两数值不等的等势面永不相交7．如图1中所示，三个等势面上有a 、b 、c 、d 四点，若将一正电荷由c 经a 移到d ，电场力做正功W 1，若由c 经b 移到d ，电场力做正功W 2，则（ ）A ．W 1＞W 2，1＞2 B ．W 1＜W 2， 1＜2C ．W 1＝W 2，1＝2 D ．W 1＝W 2， 1＞28．两块大小、形状完全相同的金属平板平行放置，构成一个平行板电容器，与它相连的电路如图2所示。

高中物理第九章静电场及其应用典型例题单选题1、关于电荷守恒定律，下列叙述不正确的是（）A．一个物体所带的电荷量总是守恒的B．在与外界没有电荷交换的情况下，一个系统所带的电荷量总是守恒的C．在一定的条件下，一个系统内的等量的正、负电荷即使同时消失，也并不违背电荷守恒定律D．电荷守恒定律并不意味着带电系统一定和外界没有电荷交换答案：AA．根据电荷守恒定律，单个物体所带的电荷量是可以改变的，A错误；B．在与外界没有电荷交换的情况下，一个系统所带的电荷量总是守恒的，B正确；C．一个系统内的等量的正、负电荷同时消失，并不违背电荷守恒定律，C正确；D．电荷守恒定律并不意味着带电系统一定和外界没有电荷交换，D正确。

本题选不正确项，故选A。

2、如图所示，空心金属球壳上所带电荷量为＋Q，关于O、M两点电场强度EO、EM的说法中正确的是（）A．EO≠0EM＝0B．EO＝0 EM≠0C．EO＝0 EM＝0D．EO≠0EM≠0答案：C由题意，可知空心金属球壳处于静电平衡状态，根据处于静电平衡状态中的导体，内部电场强度处处为零，可知E O＝0，E M＝0。

故选C。

3、了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要。

下列说法不符合史实的是（）A．开普勒通过对第谷的天文观测数据的分析研究，发现了行星的运动规律B．牛顿通过演绎推理得出了万有引力定律，并通过实验测出了引力常量C．卡文迪什的扭秤实验和库仑扭秤实验的相似性，体现了“类比”是一种重要的思维方式D．法拉第提出了场的观点，并用电场线形象地描述电场答案：BA．开普勒通过对第谷的天文观测数据的分析研究，发现了行星的运动规律，A正确，故A不符合题意；B．牛顿通过演绎推理得出了万有引力定律，由卡文迪许测得引力常量数值，B错误，故B符合题意；C．卡文迪什的扭秤实验和库仑扭秤实验的相似性，体现了“类比”是一种重要的思维方式，C正确，故C不符合题意；D．法拉第提出了场的观点，并用电场线形象地描述电场，D正确，故D不符合题意。

高中物理第十章静电场中的能量经典大题例题单选题1、如图所示，在真空环境中将带电导体球M靠近不带电的导体N。

若沿虚线1将N导体分成左右两部分，这两部分所带电荷量分别为Q左、Q右；若沿虚线2将导体N分成左右两部分，这两部分所带电荷量分别为Q'左、Q'右。

a、b为N导体表面两点，Ea、Eb和φa、φb分别表示a、b两点电场强度大小和电势大小。

下列说法正确的是（）A．|Q左|<|Q右|B．Q左+Q右=Q'左+Q'右C．Ea<EbD．φa<φb答案：BAB．根据静电感应规律，在真空环境中将带电导体球M靠近不带电的导体N，使得不带电的导体N左端带上负电荷，右端带上正电荷，根据电荷守恒可知，右侧部分转移的电子数目和左侧部分多余的电子数目相同，因此无论从哪一条虚线切开，两部分的电荷量总是相等的，导体整体不带电，有Q 左+Q右=Qʹ左+Qʹ右=0可得到|Q左|=|Q右|所以A错误、B正确；C．由于导体表面的点a距离带电导体球M较近，根据点电荷电场强度公式可知，Ea>Eb， C错误；D．到达静电平衡时，导体内部电场强度为零，导体为等势体，导体表面为等势面，所以φa=φb， D错误。

故选B。

2、如图所示，空间有竖直向下的匀强电场E，从倾角30°的斜面上A点平抛一带电小球，落到斜面上的B点，空气阻力不计，下列说法中正确的是（）A．若将平抛初速度减小一半，则小球将落在AB两点的中点B．平抛初速度不同，小球落到斜面上时的速度方向与斜面间的夹角不同C．平抛初速度不同，小球落到斜面上时的速度方向与斜面间夹角正切值一定相同，等于2tan30°D．若平抛小球的初动能为6J，则落到斜面上时的动能为14J答案：D小球受重力和电场力，电场力既可向上也可向下，球做类平抛运动，加速度a固定，向下；根据类平抛运动的分运动规律，有x＝v0ty=12at2tan30°=y x故t=2v0tan30°a=2√3v03a x=2√3v023ay=2v023aA.若将平抛初速度减小一半，根据x=2√3v02 3ay=2v02 3ax和y均减小为原来的14，A错误；BC.小球落到斜面上时的速度方向与水平方向的夹角的正切值tanα=tan(30°+θ)=atv0=2tan30°θ为小球落在斜面上时速度与斜面间的夹角。

我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙小滑块在水平轨道上通过的总路程．，可知A 项正确．y l 2、B 分别用长l 的绝缘细线悬挂在同一的位置如图甲所示，线与竖直方向夹角α＝30°，当外加水平向左的匀强电场时，两小球平衡位置如图乙所示，线与竖直方向夹角也为α＝30°，求：的小球以水平初速度v 0进入竖直向上的匀强电场中，如图甲所示．今测得小球进入电场后在竖直方向下降的高度y 与水平方向的位移x 之间的关系如匀强电场场强的大小；高度的过程中，电场力做的功；v 022建议收藏下载本文，以便随时学习！我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙A．U变小，E不变B建议收藏下载本文，以便随时学习！E＝2E1cos 30°④由③④式并代入数据得E＝7.8×103 N/C⑤场强E的方向沿y轴正方向．22．[2014·安徽卷] (14分)如图所示，充电后的平行板电容器水平放置，电容为C，极板间距离为d，上极板正中有一小孔．质量为m，电荷量为＋q的小球从小孔正上方高h处由静止开始下落，穿过小孔到达下极板处速度恰为零(空气阻力忽略不计，极板间电场可视为匀强电场，重力加速度为g)．求：(1)小球到达小孔处的速度；(2)极板间电场强度大小和电容器所带电荷量；(3)小球从开始下落运动到下极板处的时间．22．[答案] (1) (2)CError! (3)Error!Error![解析] (1)由v2＝2gh得v＝(2)在极板间带电小球受重力和电场力，有mg－qE＝ma0－v2＝2ad得E＝Error!U＝EdQ＝CU得Q＝C Error!(3)由h＝Error!gt Error!、0＝v＋at2、t＝t1＋t2可得t＝Error!Error!。

静电场练习题一、电荷守恒定律、库仑定律练习题4．把两个完满相同的金属球 A 和B 接触一下，再分开一段距离，发现两球之间相互排斥，则A、 B 两球原来的带电情况可能是[ ]A．带有等量异种电荷B．带有等量同种电荷C．带有不等量异种电荷 D ．一个带电，另一个不带电8．真空中有两个固定的带正电的点电荷，其电量Q1＞ Q2，点电荷q 置于Q1、Q2连线上某点时，正好处于平衡，则[ ]A． q 必然是正电荷 B ． q 必然是负电荷C． q 离 Q2比离 Q1远D． q 离 Q2比离 Q1近-8在同一高度相距3cm 时，丝线与竖直夹角为45°，此时小球 B 碰到的库仑力F＝ ______，小球 A 带的电量 q A＝ ______．二、电场电场强度电场线练习题6．关于电场线的说法，正确的选项是[ ]A．电场线的方向，就是电荷受力的方向B．正电荷只在电场力作用下必然沿电场线运动C．电场线越密的地方，同一电荷所受电场力越大D．静电场的电场线不能能是闭合的7．如图 1 所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A、 B 两点，用E A、 E B表示A、B 两处的场强，则 [ ]A． A、 B 两处的场强方向相同B．因为 A、 B 在一条电场上，且电场线是直线，所以E A＝E BC．电场线从 A 指向 B，所以 E A＞ E BD．不知 A、 B 周边电场线的分布情况，E A、 E B的大小不能够确定8．真空中两个等量异种点电荷电量的值均为q，相距 r ，两点电荷连线中点处的场强为[ ]A． 0 B ． 2kq／ r 2 C ． 4kq／ r 2 D ． 8kq／ r 29．四种电场的电场线如图 2 所示．一正电荷q 仅在电场力作用下由M点向N 点作加速运动，且加速度越来越大．则该电荷所在的电场是图中的[ ]11．如图 4，真空中三个点电荷的带电量、电性及相互距离都未知，但A、 B、 C，能够自由搬动，依次排列在同素来线上，都处于平衡状态，若三个电荷AB＞ BC，则依照平衡条件可判断[ ]A． A、 B、C 分别带什么性质的电B． A、 B、C 中哪几个带同种电荷，哪几个带异种电荷C． A、 B、C 中哪个电量最大D． A、 B、C 中哪个电量最小二、填空题12．图 5 所示为某地域的电场线，把一个带负电的点电荷为 ______．q 放在点 A 或B 时，在________点受的电场力大，方向16．在 x 轴上有两个点电荷，一个带正电荷Q1，另一个带负电荷 Q2，且 Q1＝ 2Q，用 E1、 E2表示这两个点电荷所产生的场强的大小，则在 x 轴上， E1＝ E2的点共有 ____处，其中 _______处的合场强为零， ______处的合场强为 2E2。

(每日一练)人教版2022年高中物理静电场典型例题单选题1、如图所示，A、B为两个等量的正点电荷，在其连线中垂线上的P点放一个负点电荷q（不计重力），由静止释放后，下列说法中正确的是（）A．点电荷越过O点后，速度越来越小，加速度越来越大，直到粒子速度为零B．点电荷运动到O点时加速度为零，速度达到最大值C．点电荷在从P点到O点运动的过程中，加速度越来越小，速度越来越大D．点电荷在从P点到O点运动的过程中，加速度越来越大，速度越来越大答案：B解析：因中垂线上半部分的各点合场强方向相同，均为O指向P，而O至无穷远处场强先增大后减小，场强最大的位置有可能在OP之间，也可能在OP的延长线上，所以负点电荷从P至O的过程一直加速，到O时v最大，而加速度的大小可能逐渐减小，也可能先增大后减小，故加速度的大小变化无法确定，B正确。

故选B。

2、如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则A．a的速度将减小，b的速度将增大B．a的加速度将减小，b的加速度将增大C．a一定带正电，b一定带负电D．两个粒子的电势能都增加答案：B解析：试题分析：设电场线为正点电荷的电场线，则由轨迹可判定a带正电，b带负电．若电场线为负点电荷的电场线，则a为负电荷，b为正电荷，C错．由粒子的偏转轨迹可知电场力对a、b均做正功，动能增加，电势能减小，AD错．但由电场线的疏密可判定，a受电场力逐渐减小，加速度减小．b正好相反，故选B考点：考查带电粒子在电场中的偏转点评：本题难度较小，曲线弯曲的方向为电场力的方向，电场线的疏密表示场强的大小3、如图所示，匀强电场中有a、b、c三点．在以它们为顶点的三角形中，∠a=30°、∠c=90°,电场方向与三角形所在平面平行．已知a、b和c点的电势分别为(2−√3)V、(2+√3)V和2 V．该三角形的外接圆上最低、最高电势分别为A．(2−√3)V、(2+√3)VB．0 V、4 VC．(2−4√33)V、(2−4√33)D．0 V、√3V答案：B如图所示，取ab的中点O，根据几何知识可知：O就是三角形外接圆的圆心，且该点电势为：φO=2V=φc，故Oc为等势线，其垂线MN为电场线，方向为M→N方向．根据顺着电场线电势逐渐降低可知：外接圆上电势最低点为N点，最高点为M点．设外接半径为R，则U OP=U Oa=φO−φa=√3V；因为U ON=ER，U OP= ERcos30°，则U ON:U OP=2:√3，故U ON=2V，又U ON=φO−φN，则得：φN=φO−U oN=2V−2V=0V，即三角形的外接圆上最低电势为0；同理M点电势为4V，为最高电势点．4、如图所示，两带有等量异种电荷的平行金属板M、N水平放置，a、b为同一条电场线上的两点，若将一质量为m、电荷量为-q的带电粒子分别置于a、b两点，则粒子在a点时的电势能大于其在b点时的电势能；若将该粒子从b点以初速度v0竖直向上抛出，则粒子到达a点时的速度恰好为零。

高中物理必修三第十章静电场中的能量真题单选题1、如图所示，A点与B点间距离为2l，OCD是以B为圆心，以l为半径的半圆路径。

A、B两处各放有一点电荷，电荷量分别为＋q和－q。

下列说法正确的是（）A．单位正电荷在O点所受的静电力与在D点所受的静电力大小相等、方向相反B．单位正电荷从D点沿任意路径移到无限远，静电力做正功，电势能减小C．单位正电荷从D点沿DCO移到O点，电势能增大D．单位正电荷从O点沿OCD移到D点，电势能增大答案：CA．电荷量为＋q的电荷在O点产生的电场强度大小为E1=k q l2方向向右；电荷量为－q的电荷在O点产生的电场强度大小为E1=k q l2方向向右，所以O点的合场强为E=2k q l2方向向右，单位正电荷在O点受到的静电力大小为F=2ek q l2方向向右。

电荷量为＋q的电荷在D点产生的电场强度大小为E2=kq 9l2方向向右；电荷量为－q的电荷在D点产生的电场强度大小为E3=k q l2方向向左，所以D点的合场强为E′=k 8q 9l2方向向左，单位正电荷在D点受到的静电力大小为F′=ke 8q 9l2方向向左，A错误；B．因为D点靠近负电荷，远离正电荷，所以D点的电势为负，无限远处电势为零，而正电荷从低电势向高电势处运动，静电力做负功，电势能增大，B错误；C D．等量异种电荷连线的中点处电势为零，故O点电势比D点电势高，正电荷在电势高处电势能大，则在O 点电势能比在D点电势能大。

单位正电荷从D点沿DCO移到O点，电势能增大，单位正电荷从O点沿OCD移到D点，电势能减小。

C正确，D错误。

故选C。

2、电子显微镜是冷冻电镜中的关键部分，在电子显微镜中电子枪发射电子束，通过电场构成的电子透镜使其会聚或发散。

电子透镜的电场分布如图所示，虚线为等势线。

一电子仅在电场力作用下运动，运动轨迹如图实线所示，a、b、c、d是轨迹上的四个点，下列说法正确的是（）A．电子从a到d运动时，电势能逐渐减小B．电子从a到d运动时，加速度保持不变C．电子在a处受到的电场力方向与a处虚线垂直D．b处的电场强度与c处的电场强度相同答案：CA．由图可知，电子从a到d运动时，电势先升高后降低，可知电子的电势能先减小后增加，选项A错误；B．由图可知，电场不是匀强电场，则电子从a到d运动时，加速度不断变化，选项B错误；C．电场线与等势面垂直，则a处的电场线与虚线垂直，电场强度方向也与虚线垂直，则电子在a处受到的电场力方向与a处虚线垂直，选项C正确；D．由图可知，b处的电场强度与c处的电场强度大小相同，方向不同，选项D错误。

高中物理阶段性测试(一)一、选择题（每题4分，共40分） 1．下列说法正确的是 （ ） A ．元电荷就是质子 B ．点电荷是很小的带电体 C ．摩擦起电说明电荷可以创造D ．库仑定律适用于在真空中两个点电荷之间相互作用力的计算2．在电场中某点用+q 测得场强E ，当撤去+q 而放入－q/2时，则该点的场强 ( )A ．大小为E / 2，方向和E 相同B ．大小为E ／2，方向和E 相反C ．大小为E ，方向和E 相同D ．大小为E ，方向和E 相反3．绝缘细线的上端固定，下端悬挂一只轻质小球a ，a 表面镀有铝膜，在a 的近端有一绝缘金属球b ，开始时，a 、b 均不带电，如图所示．现使b 球带电，则（ ） A ．a 、b 之间不发生静电相互作用 B ．b 立即把a 排斥开C ．b 将吸引a ，吸住后不放开D ．b 将吸引a ，接触后又把a 排斥开4．关于点电荷，正确的说法是 （ ） A ．只有体积很小带电体才能看作点电荷 B ．体积很大的带电体一定不能视为点电荷C ．当两个带电体的大小与形状对它们之间的相互静电力的影响可以忽略时，这两个带电体便可看作点电荷D ．一切带电体在任何情况下均可视为点电荷5．两只相同的金属小球（可视为点电荷）所带的电量大小之比为1:7，将它们相互接触后再放回到原来的位置，则它们之间库仑力的大小可能变为原来的 （ ）A ．4/7B ．3/7C ．9/7D ．16/76． 下列对公式 E =F/q 的理解正确的是（ ） A ．公式中的 q 是场源电荷的电荷量B ．电场中某点的电场强度 E 与电场力F 成正比，与电荷量q 成反比C ．电场中某点的电场强度 E 与q 无关D ．电场中某点的电场强度E 的方向与电荷在该点所受的电场力F 的方向一致7． 下列关于电场线的说法正确的是（ ） A ．电场线是电荷运动的轨迹，因此两条电场线可能相交B ．电荷在电场线上会受到电场力，在两条电场线之间的某一点不受电场力C ．电场线是为了描述电场而假想的线，不是电场中真实存在的线D ．电场线不是假想的东西，而是电场中真实存在的物质8． 关于把正电荷从静电场中电势较高的点移到电势较低的点，下列判断正确的是（ ）A ．电荷的电势能增加B ．电荷的电势能减少C ．电场力对电荷做正功D ．电荷克服电场力做功9． 一个带负电的粒子只在静电力作用下从一个固定的点电荷附近飞过，运动轨迹如图中的实线所示，箭头表示粒子运动的方向。

高中物理 选修 静电场 一、【电场力的性质】 1．关于电场力和电场强度，以下说法正确的是( )A ．一点电荷分别处于电场中的A 、B 两点，点电荷受到的电场力大，则该处场强小B ．在电场中某点如果没有试探电荷，则电场力为零，电场强度也为零C ．电场中某点场强为零，则试探电荷在该点受到的电场力也为零D ．一试探电荷在以一个点电荷为球心、半径为r 的球面上各点所受电场力相同解析：选C ．一点电荷分别处于电场中的A 、B 两点，根据场强的定义式E ＝F q得知，电荷受到的电场力大，则场强大，故选项A 错误；在电场中某点没有试探电荷时，电场力为零，但电场强度不一定为零，电场强度与试探电荷无关，由电场本身决定，故选项B 错误；电场中某点场强E 为零，由电场力公式F ＝qE 可知，试探电荷在该点受到的电场力也一定为零，故选项C 正确；一试探电荷在以一个点电荷为球心、半径为r 的球面上各点所受电场力大小相等，但方向不同，所以电场力不同，故选项D 错误．2．两个分别带有电荷量－Q 和＋5Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F ，两小球相互接触后将其固定距离变为r 2，则两球间库仑力的大小为( )A ．5F 16B ．F 5C ．4F 5D ．16F 5解析：选D ．两球相距r 时，根据库仑定律F ＝k Q ·5Q r2，两球接触后，带电荷量均为2Q ，则F ′＝k 2Q ·2Q ⎝⎛⎭⎫r 22，由以上两式可解得F ′＝16F 5，选项D 正确． 3．(多选)如图所示，点电荷Q 固定，虚线是带电荷量为q 的微粒的运动轨迹，微粒的重力不计，a 、b 是轨迹上的两个点，b 离Q 较近．下列说法正确的是( )A ．Q 一定是带正电荷，q 一定是带负电荷B ．不管Q 带什么性质的电荷，a 点的场强一定比b 点的小C ．微粒通过a 、b 两点时，加速度方向都是指向QD ．微粒在a 、b 两点时的场强方向为切线方向 解析：选BC ．由运动轨迹可知两电荷带异种电荷，但不能确定哪个带正电荷，哪个带负电荷，故选项A 错误；由E ＝k Q r2可知a 点的场强一定比b 点的小，故选项B 正确；由于是吸引力，所以微粒通过a 、b 两点时，加速度方向都是指向Q ，由于微粒的重力不计，故场强方向也都是指向或背离Q ，故选项C 正确，D 错误．4．下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是( )解析：选B ．将圆环分割成微元，根据对称性和矢量叠加，D 项O 点的场强为零，C 项等效为第二象限内电荷在O 点产生的电场，大小与A 项的相等，B 项正、负电荷在O 点产生的场强大小相等，方向互相垂直，合场强是其中一个的2倍，也是A 、C 项场强的2倍，因此B 项正确．5. (多选)如图所示，在光滑绝缘的水平桌面上有四个小球，带电荷量分别为－q 、Q 、－q 、Q .四个小球构成一个菱形，－q 、－q 的连线与－q 、Q 的连线之间的夹角为α.若此系统处于平衡状态，则正确的关系式可能是( )A ．cos 3α＝q 8Q B ．cos 3α＝q 2Q 2 C ．sin 3α＝Q 8q D ．sin 3α＝Q 2q 2解析：选AC ．设菱形边长为a ，则两个Q 之间距离为2a sin α，则两个－q 之间距离为2a cos α.选取－q 作为研究对象，由库仑定律和平衡条件得2k Qq a 2cos α＝k q 2(2a cos α)2，解得cos 3 α＝q 8Q ，故A 正确，B 错误；选取Q 作为研究对象，由库仑定律和平衡条件得2k Qq a2sin α＝k Q 2(2a sin α)2，解得sin 3α＝Q 8q，故C 正确，D 错误． 6．空间存在一方向竖直向下的匀强电场，O 、P 是电场中的两点．从O 点沿水平方向以不同速度先后发射两个质量均为m 的小球A 、B .A 不带电，B 的电荷量为q (q >0)．A 从O点发射时的速度大小为v 0，到达P 点所用时间为t ；B 从O 点到达P 点所用时间为t 2.重力加速度为g ，求：(1)电场强度的大小；(2)B 运动到P 点时的动能．解析：(1)设电场强度的大小为E ，小球B 运动的加速度为a .根据牛顿第二定律、运动学公式和题给条件，有mg ＋qE ＝ma ①12a ⎝⎛⎭⎫t 22＝12gt 2② 解得E ＝3mg q.③ (2)设B 从O 点发射时的速度为v 1，到达P 点时的动能为E k ，O 、P 两点的高度差为h ，根据动能定理有E k －12m v 21＝mgh ＋qEh ④ 且有v 1t 2＝v 0t ⑤ h ＝12gt 2⑥ 联立③④⑤⑥式得E k ＝2m (v 20＋g 2t 2)．⑦答案：(1)3mg q(2)2m (v 20＋g 2t 2) 7.如图所示，空间正四棱锥型的底面边长和侧棱长均为a ，水平底面的四个顶点处均固定着电荷量为＋q 的小球，顶点P 处有一个质量为m 的带电小球，在库仑力和重力的作用下恰好处于静止状态．若将P 处小球的电荷量减半，同时加竖直方向的电场强度为E 的匀强电场，此时P 处小球仍能保持静止．重力加速度为g ，静电力常量为k ，则所加匀强电场的电场强度大小为( )A ．mg 2qB ．mg 4qC ．2kq a 2D ．22kq a 2 解析：选D ．设P 处的带电小球电荷量为Q ，根据库仑定律可知，则P 点小球受到各个顶点电荷的库仑力大小为：F ＝kqQ a2；根据几何关系，可知正四棱锥型的侧棱与竖直线的夹角为45°；再由力的分解法则，有：4×kqQ a 2×22＝mg ；若将P 处小球的电荷量减半，则四个顶点的电荷对P 处小球的库仑力合力为：F ′＝2kqQ a 2；当外加匀强电场后，再次平衡，则有：2kqQ a 2＋Q 2E ＝mg ；解得：E ＝22kq a2或E ＝mg Q ，故D 正确． 8．如图所示，xOy 平面是无穷大导体的表面，该导体充满z ＜0的空间，z ＞0的空间为真空．将电荷量为q 的点电荷置于z 轴上z ＝h 处，则在xOy 平面上会产生感应电荷．空间任意一点处的电场皆是由点电荷q 和导体表面上的感应电荷共同激发的．已知静电平衡时导体内部场强处处为零，则在z 轴上z ＝h 2处的场强大小为(k 为静电力常量)( )A ．k 4q h2 B ．k 4q 9h 2 C ．k 32q 9h 2 D ．k 40q 9h2 解析：选D ．该电场可等效为分别在z 轴h 处与－h 处的等量异种电荷产生的电场，如图所示，则在z ＝h 2处的场强大小E ＝k q ⎝⎛⎭⎫h 22＋k q ⎝⎛⎭⎫3h 22＝k 40q 9h 2，故D 正确．9．对于真空中电荷量为q 的静止点电荷而言，当选取离点电荷无穷远处的电势为零时，离点电荷距离为r 位置的电势为φ＝kq r(k 为静电力常量)，如图所示，两电荷量大小均为Q 的异号点电荷相距为d ，现将一质子(电荷量为e )从两电荷连线上的A 点沿以负电荷为圆心、半径为R 的半圆形轨迹ABC 移到C 点，在质子从A 到C 的过程中，系统电势能的变化情况为( )A ．减少2kQeR d 2－R 2 B ．增加2kQeR d 2＋R 2 C ．减少2kQe d 2－R 2 D ．增加2kQe d 2＋R 2 解析：选A ．A 、C 两点关于－Q 对称，故－Q 对质子不做功，质子由A 到C 只有＋Q 做正功，电势能减小，ΔE p ＝e ·kQ d －R －e ·kQ d ＋R ＝2kQeR d 2－R 2，A 正确． 10.如图所示，正方形线框由边长为L 的粗细均匀的绝缘棒组成，O 是线框的中心，线框上均匀地分布着正电荷，现在线框上侧中点A 处取下足够短的带电荷量为q 的一小段，将其沿OA 连线延长线向上移动L 2的距离到B 点处，若线框的其他部分的带电荷量与电荷分布保持不变，则此时O 点的电场强度大小为(k 为静电力常量)( )A ．k q L2 B ．k 3q 2L 2 C ．k 3q L 2 D ．k 5q L2 解析：选C ．设想将线框分为n 个小段，每一小段都可以看成点电荷，由对称性可知，线框上的电荷在O 点产生的场强等效为与A 点对称的电荷量为q 的电荷在O 点产生的场强，故E 1＝kq ⎝⎛⎭⎫L 22＝4kq L2，B 点的电荷在O 点产生的场强为E 2＝kq L 2，由场强的叠加可知E ＝E 1－E 2＝3kq L2，C 正确． 11. (多选)如图所示，带电小球A 、B 的电荷分别为Q A 、Q B ，OA ＝OB ，都用长L 的丝线悬挂在O 点．静止时A 、B 相距为d .为使平衡时AB 间距离减为d 2，可采用以下哪些方法( )A ．将小球A 、B 的质量都增加到原来的2倍B ．将小球B 的质量增加到原来的8倍C ．将小球A 、B 的电荷量都减小到原来的一半D ．将小球A 、B 的电荷量都减小到原来的一半，同时将小球B 的质量增加到原来的2倍解析：选BD ．如图所示，B 受重力、绳子的拉力及库仑力；将拉力及库仑力合成，其合力应与重力大小相等、方向相反；由几何关系可知，m B g L ＝F d ，而库仑力F ＝kQ A Q B d2；即m B g L ＝kQ A Q Bd 2d ＝k Q A Q B d 3，即m B gd 3＝kQ A Q B L . 要使d 变为d 2，可以使B 球质量增大到原来的8倍而保证上式成立，故A 错误，B 正确；或将小球A 、B 的电荷量都减小到原来的一半，同时小球B 的质量增加到原来的2倍，也可保证等式成立，故C 错误，D 正确．12．如图所示，真空中xOy 平面直角坐标系上的A 、B 、C 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6 C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9.0×109 N ·m 2/C 2，求：(1)两点电荷间的库仑力大小；(2)C 点的电场强度的大小和方向．解析：(1)根据库仑定律，A、B两点处的点电荷间的库仑力大小为F＝k q2L2①代入数据得F＝9.0×10－3 N．②(2)A、B两点处的点电荷在C点产生的场强大小相等，均为E1＝k qL2③A、B两点处的点电荷形成的电场在C点的合场强大小为E＝2E1cos 30°④由③④式并代入数据得E≈7.8×103 N/C场强E的方向沿y轴正方向．答案：(1)9.0×10－3 N(2)7.8×103 N/C方向沿y轴正方向二、【电场能的性质】1．在电场中，下列说法正确的是()A．某点的电场强度大，该点的电势一定高B．某点的电势高，试探电荷在该点的电势能一定大C．某点的场强为零，试探电荷在该点的电势能一定为零D．某点的电势为零，试探电荷在该点的电势能一定为零解析：选D．电势是人为规定的，与电场强度无关，电势能与零势能面的选取有关，与电场强度无关，A、C错误；负电荷在高电势处电势能小，B错误；根据E p＝φq可知，电势为零，电势能为零，D正确．2．(多选)如图所示，虚线a、b、c代表某一电场中的三个等势面，相邻等势面之间的电势差相等，实线为一带正电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，其中R在等势面b上．下列判断正确的是()A．三个等势面中，c的电势最低B．带电粒子在P点的电势能比在Q点的大C．带电粒子在P点的动能与电势能之和比在Q点的小D．带电粒子在R点的加速度方向垂直于等势面b解析：选ABD．带电粒子所受电场力指向轨迹弯曲的内侧，电场线与等势面垂直，且由于带电粒子带正电，因此电场线指向右下方，根据沿电场线电势降低，故A正确；根据带电粒子受力情况可知，若粒子从P到Q过程，电场力做正功，动能增大，电势能减小，故带电粒子在P点具有的电势能比在Q点具有的电势能大，故B正确；只有电场力做功，所以带电粒子在P点的动能与电势能之和与在Q点的相等，故C错误；电场的方向总是与等势面垂直，所以R点的电场线的方向与该处的等势面垂直，而带正电粒子受到的电场力的方向与电场线的方向相同，加速度的方向又与受力的方向相同，所以带电粒子在R点的加速度方向垂直于等势面b，故D正确．3. (多选)M、N是某电场中一条电场线上的两点，从M点由静止释放一电子，电子仅在电场力的作用下沿电场线由M点运动到N点，其电势能随位移变化的关系如图所示，则下列说法正确的是()A．M、N两点的场强关系为E M<E NB．M、N两点的场强关系为E M>E NC．M、N两点的电势关系为φM<φND．M、N两点的电势关系为φM>φN解析：选BC．电子由M点运动到N点的过程中，通过相同位移时，电势能的减小量越来越小，说明电场力做功越来越慢，可知，电子所受的电场力越来越小，场强减小，则有E M>E N，故A错误，B正确；负电荷在低电势处电势能大，故M点的电势低于N点的电势，即φM<φN，故C正确，D错误．4. (多选)图中虚线A、B、C、D表示匀强电场的等势面，一带正电的粒子只在电场力的作用下，从a点运动到b点，轨迹如图中实线所示，下列说法中正确的是()A．等势面A电势最低B．粒子从a运动到b，动能减小C．粒子从a运动到b，电势能减小D．粒子从a运动到b的过程中电势能与动能之和不变解析：选CD．电场线与等势面垂直，带正电粒子所受电场力的方向与场强方向相同，曲线运动所受合力指向曲线的凹侧；带正电的粒子只在电场力的作用下，从a点运动到b 点，轨迹如图中实线所示，可画出速度和电场线及受力方向如图，则电场力的方向向右，电场线的方向向右，顺着电场线电势降低，等势面A电势最高，故A项错误；粒子从a运动到b，只受电场力，电场力的方向与运动方向成锐角，电场力做正功，粒子的电势能减小，动能增加，只受电场力作用，粒子的电势能与动能之和不变，故B项错误，C、D项正确．5．如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M和N时加速度大小分别为a M、a N，速度大小分别为v M、v N，电势能分别为E p M、E p N.下列判断正确的是()A．v M<v N , a M<a N B．v M<v N , φM<φNC．φM<φN , E p M<E p N D．a M<a N , E p M<E p N解析：选D．根据带负电粒子的运动轨迹可以判断出电场线的方向大致是从右向左，N 点的电势低于M点的电势，N点处的电场线较密，所以粒子在N点时的加速度大于其在M 点时的加速度，粒子从N点运动到M点的过程中电场力一直在做正功，所以粒子在M点的速率大于在N点的速率，电势能在减小，故D正确．6.如图所示，实线表示一匀强电场的电场线，电场方向未知．一电子以一定的初速度由A 点射入电场，虚线为电子的运动轨迹，B 点是运动轨迹上的一点，则( )A ．A 点电势高于B 点电势B ．电子在B 点的电势能大于在A 点的电势能C ．电子在A 点的速度大于在B 点的速度D ．电子由A 到B ，电场力先做负功后做正功解析：选D ．由曲线运动的知识可知：电子所受的电场力向左，由于电子的受力与场强方向相反，可知电场线向右，结合沿着电场线电势逐渐降低得φB >φA ，故A 错误；电子从A 到B 点过程中，电场力先与速度方向成钝角做负功，后与速度方向成锐角做正功，D 项正确；由A 到B ，电场力做的总功为正功，则电子的电势能减小，即B 点的电势能小于A 点的电势能，动能增大，则B 点的速度大于A 点的速度，故B 、C 错误．7.如图所示，在直角三角形所在的平面内存在匀强电场，其中A 点电势为0，B 点电势为3 V ，C 点电势为6 V ．已知∠AC B ＝30°，AB 边长为 3 m ，D 为AC 的中点，将一点电荷放在D 点，且点电荷在C 点产生的场强大小为1.5 N/C ，则放入点电荷后，B 点场强为( )A ．2.5 N/CB ．3.5 N/C C ．2 2 N/CD ． 5 N/C解析：选A ．根据匀强电场中任意平行相等线段两端点的电势差相等，可知B 、D 两点电势相等，BD 连线为等势线，根据沿电场线方向电势逐渐降低可知，与BD 连线垂直且指向A 的方向为电场方向，如图所示．根据匀强电场中电场强度与电势差关系，匀强电场的电场强度E ＝U d ＝33cos 30°N/C ＝2 N/C ．根据点电荷电场的特点可知，放在D 点的点电荷在B 点产生的电场强度与在C 点产生的电场强度大小相等，都是1.5 N/C ，方向沿BD 连线，根据电场叠加原理，B 点的电场强度大小为E B ＝22＋1.52 N/C ＝2.5 N/C ，选项A 正确．8．在坐标－x 0到x 0之间有一静电场，x 轴上各点的电势φ随坐标x 的变化关系如图所示，一电荷量为e 的质子从－x 0处以一定初动能仅在电场力作用下沿x 轴正向穿过该电场区域．则该质子( )A ．在－x 0～0区间一直做加速运动B ．在0～x 0区间受到的电场力一直减小C ．在－x 0～0区间电势能一直减小D ．在－x 0～0区间电势能一直增加解析：选D ．从－x 0到0，电势逐渐升高，意味着该区域内的场强方向向左，质子受到的电场力向左，与运动方向相反，所以质子做减速运动，A 错误；设在x ～x ＋Δx ，电势为φ～φ＋Δφ，根据场强与电势差的关系式E ＝ΔφΔx ，当Δx 无限趋近于零时，ΔφΔx表示x 处的场强大小(即φ-x 图线的斜率)，从0到x 0区间，图线的斜率先增加后减小，所以电场强度先增大后减小，根据F ＝Ee ，质子受到的电场力先增大后减小，B 错误；在－x 0～0区间质子受到的电场力方向向左，与运动方向相反，电场力做负功，电势能增加，C 错误，D 正确．9．(多选)某静电场中x 轴上电场强度E 随x 变化的关系如图所示，设x 轴正方向为电场强度的正方向．一带电荷量大小为q 的粒子从坐标原点O 沿x 轴正方向运动，结果粒子刚好能运动到x ＝3x 0处，假设粒子仅受电场力作用，E 0和x 0已知，下列说法正确的是( )A ．粒子一定带负电B ．粒子的初动能大小为32qE 0x 0 C ．粒子沿x 轴正方向运动过程中电势能先增大后减小D ．粒子沿x 轴正方向运动过程中最大动能为2qE 0x 0解析：选BD ．如果粒子带负电，粒子在电场中一定先做减速运动后做加速运动，因此粒子在x ＝3x 0处的速度不可能为零，故粒子一定带正电，A 错误；根据动能定理12qE 0x 0－12×2qE 0·2x 0＝0－E k0，可得E k0＝32qE 0x 0，B 正确；粒子向右运动的过程中，电场力先做正功后做负功，因此电势能先减小后增大，C 错误；粒子运动到x 0处动能最大，根据动能定理12qE0x0＝E kmax－E k0，解得E kmax＝2qE0x0，D正确．10．(多选)在金属球壳的球心有一个正点电荷，球壳内外的电场线分布如图所示．下列说法正确的是()A．M点的电场强度比K点的大B．球壳内表面带负电，外表面带正电C．试探电荷－q在K点的电势能比在L点的大D．试探电荷－q沿电场线从M点运动到N点，电场力做负功解析：选ABD．由电场线的疏密程度可知，M点的场强大于N点，A正确；由于感应起电，在金属球壳的内表面感应出负电，外表面感应出正电，B正确；负电荷在电场中，沿电场线方向运动，电场力做负功，电势能增加，可知C错误，D正确．11．(多选)静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则()A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行解析：选AC．如图所示，在两正电荷形成的电场中，一带正电的粒子在两电荷的连线上运动时，粒子有可能经过先加速再减速的过程，A对．粒子运动轨迹与电场线重合需具备初速度为0、电场线为直线、只受电场力三个条件，B错．带电粒子仅受电场力在电场中运动时，其动能与电势能的总量不变，E k M＝0，而E k N≥0，故E p M≥E p N，C对．粒子运动轨迹的切线方向为速度方向，由于粒子运动轨迹不一定是直线，故N点电场力方向与轨迹切线方向不一定平行，D错．12．(多选)如图，同一平面内的a、b、c、d四点处于匀强电场中，电场方向与此平面平行，M为a、c连线的中点，N为b、d连线的中点．一电荷量为q(q＞0)的粒子从a点移动到b点，其电势能减小W1；若该粒子从c点移动到d点，其电势能减小W2.下列说法正确的是( )A ．此匀强电场的场强方向一定与a 、b 两点连线平行B ．若该粒子从M 点移动到N 点，则电场力做功一定为W 1＋W 22C ．若c 、d 之间的距离为L ，则该电场的场强大小一定为W 2qL D ．若W 1＝W 2，则a 、M 两点之间的电势差一定等于b 、N 两点之间的电势差解析：选BD ．结合题意，只能判定φa ＞φb ，φc ＞φd ，但电场方向不能得出，故A 错误．电场强度的方向沿c →d 时，才有场强E ＝W 2qL，故C 错误．由于M 、N 分别为ac 和bd 的中点，对于匀强电场，φM ＝φa ＋φc 2，φN ＝φb ＋φd 2，则U MN ＝U ab ＋U cd 2，可知该粒子从M 点移动到N 点的过程中，电场力做功W ＝W 1＋W 22，故B 正确．若W 1＝W 2，则φa －φb ＝φc －φd ，变形得φa －φc ＝φb －φd ，即U ac ＝U bd ，而U aM ＝U ac 2，U bN ＝U bd 2，可知U aM ＝U bN ，故D 正确． 13．如图所示，a 、b 、c 、d 是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab ＝cd ＝L ，ad ＝bc ＝2L ，电场线与矩形所在的平面平行．已知a 点电势为20 V ，b 点电势为24 V ，d 点电势为12 V ．一个质子从b 点以速度v 0射入此电场，入射方向与bc 成45°角，一段时间后经过c 点．不计质子的重力．下列判断正确的是( )A ．c 点电势高于a 点电势B ．场强的方向由b 指向dC ．质子从b 运动到c ，电场力做功为8 eVD ．质子从b 运动到c ，电场力做功为4 eV解析：选C ．由于是匀强电场，故a 、d 的中点(设为E )电势应为a 、d 两点电势和的一半，即16 V ，那么E 、b 的中点F 电势是20 V ，和a 点一样．连接a 、F 得到等势线，则电场线与它垂直，正好是由b 指向E .那么cE 平行于aF ，故c 点电势与E 相同，也为16 V ，小于a 点电势，A 错误；场强的方向由b 指向E ，B 错误；从b 到c 电势降落了8 V ，质子电荷量为e ，质子从b 运动到c ，电场力做功8 eV ，电势能减小8 eV ，C 正确，D 错误．14.如图所示，在空间中存在竖直向上的匀强电场，质量为m 、电荷量为＋q 的物块从A 点由静止开始下落，加速度为34g ，下落高度H 到B 点后与一轻弹簧接触，又下落h 后到达最低点C ，整个过程中不计空气阻力，且弹簧始终在弹性限度内，重力加速度为g ，则带电物块在由A 点运动到C 点过程中，下列说法正确的是( )A ．该匀强电场的电场强度为3mg 4q B ．带电物块机械能减少量为mg (H ＋h )4C ．带电物块电势能的增加量为mg (H ＋h )4 D ．弹簧弹性势能的增加量为mg (H ＋h )4解析：选C ．根据牛顿第二定律得mg －Eq ＝m ·34g ，所以E ＝mg 4q，选项A 错误；物块、弹簧系统机械能的减少量为ΔE ＝Eq ·(H ＋h )＝mg (H ＋h )4，选项B 错误；物块电势能的增加量为ΔE p ＝Eq ·(H ＋h )＝mg (H ＋h )4，选项C 正确；根据动能定理得mg (H ＋h )－Eq (H ＋h )－E 弹＝0，所以E 弹＝3mg (H ＋h )4，选项D 错误．三、【电容器与电容 带电粒子在电场中的运动】1．(多选)如图为某一机器人上的电容式位移传感器工作时的简化模型图．当被测物体在左右方向发生位移时，电介质板随之在电容器两极板之间移动，连接电容器的静电计会显示电容器电压的变化，进而能测出电容的变化，最后就能探测到物体位移的变化，若静电计上的指针偏角为θ，则被测物体( )A ．向左移动时，θ增大B ．向右移动时，θ增大C ．向左移动时，θ减小D ．向右移动时，θ减小 解析：选BC ．由公式C ＝εr S 4πkd，可知当被测物体带动电介质板向左移动时，导致两极板间电介质增大，则电容C 增大，由公式C ＝Q U可知电荷量Q 不变时，U 减小，则θ减小，故A 错误，C 正确；由公式C ＝εr S 4πkd，可知当被测物体带动电介质板向右移动时，导致两极板间电介质减小，则电容C 减少，由公式C ＝Q U可知电荷量Q 不变时，U 增大，则θ增大，故B 正确，D 错误．2.如图所示，平行板电容器上极板带正电，从上极板的端点A 点释放一个带电荷量为＋Q (Q ＞0)的粒子，粒子重力不计，以水平初速度v 0向右射出，当它的水平速度与竖直速度的大小之比为1∶2时，恰好从下端点B 射出，则d 与L 之比为( )A ．1∶2B ．2∶1C ．1∶1D ．1∶3解析：选C ．设粒子从A 到B 的时间为t ，粒子在B 点时，竖直方向的分速度为v y ，由类平抛运动的规律可得L ＝v 0t ，d ＝v y 2t ，又v 0∶v y ＝1∶2，可得d ∶L ＝1∶1，选项C 正确．3．如图所示，一个带电粒子从粒子源飘入(初速度很小，可忽略不计)电压为U 1的加速电场，经加速后从小孔S 沿平行金属板A 、B 的中线射入，A 、B 板长为L ，相距为d ，电压为U 2.则带电粒子能从A 、B 板间飞出应该满足的条件是( )A ．U 2U 1＜2d LB ．U 2U 1＜d LC ．U 2U 1＜2d 2L 2D ．U 2U 1＜d 2L2 解析：选C ．根据qU 1＝12m v 2，t ＝L v ，y ＝12at 2＝12·qU 2md ·⎝⎛⎭⎫L v 2，由题意知，y ＜12d ，解得U 2U 1＜2d 2L2， 故选项C 正确． 4. (多选)如图所示，A 、B 为两块平行带电金属板，A 带负电，B 带正电且与大地相接，两板间P 点处固定一负电荷，设此时两极板间的电势差为U ，P 点场强大小为E ，电势为φP ，负电荷的电势能为E p ，现将A 、B 两板水平错开一段距离(两板间距不变)，下列说法正确的是( )A ．U 变大，E 变大B ．U 变小，φP 变小C ．φP 变小，E p 变大D ．φP 变大，E p 变小解析：选AC ．根据题意可知两极板间电荷量保持不变，当正对面积减小时，则由C ＝εr S 4πkd可知电容减小，由U ＝Q C 可知极板间电压增大，由E ＝U d 可知，电场强度增大，故A 正确；设P 与B 板之间的距离为d ′，P 点的电势为φP ，B 板接地，φB ＝0，则由题可知0－φP ＝Ed ′是增大的，则φP 一定减小，由于负电荷在电势低的地方电势能一定较大，所以可知电势能E p 是增大的，故C 正确．5．如图所示，竖直面内分布有水平方向的匀强电场，一带电粒子沿直线从位置a 向上运动到位置b ，在这个过程中，带电粒子( )A ．只受到电场力作用B ．带正电C ．做匀减速直线运动D ．机械能守恒解析：选C ．带电粒子沿直线从位置a 运动到位置b ，说明带电粒子受到的合外力方向与速度在一条直线上，对带电粒子受力分析，应该受到竖直向下的重力和水平向左的电场力，电场力方向与电场线方向相反，所以带电粒子带负电，故A 、B 错误；由于带电粒子做直线运动，所以电场力和重力的合力应该和速度在一条直线上且与速度方向相反，故带电粒子做匀减速直线运动，故C 正确；电场力做负功，机械能减小，故D 错误．6．反射式速调管是常用的微波器件之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似．如图所示，在虚线MN 两侧分别存在着方向相反的两个匀强电场，一带电微粒从A 点由静止开始，在电场力作用下沿直线在A 、B 两点间往返运动．已知电场强度的大小分别是E 1＝2.0×103 N/C 和E 2＝4.0×103N/C ，方向如图所示．带电微粒质量m ＝1.0×10－20 kg ，带电荷量q ＝－1.0×10－9 C 、A 点距虚线MN 的距离d 1＝1.0 cm ，不计带电微粒的重力，忽略相对论效应．求：(1)B 点到虚线MN 的距离d 2；(2)带电微粒从A 点运动到B 点所经历的时间t .解析：(1)带电微粒由A 运动到B 的过程中，由动能定理有 |q |E 1d 1－|q |E 2d 2＝0，E 1d 1＝E 2d 2，解得d 2＝0.50 cm.(2)设微粒在虚线MN 两侧的加速度大小分别为a 1、a 2，由牛顿第二定律有|q |E 1＝ma 1，|q |E 2＝ma 2，设微粒在虚线MN 两侧运动的时间分别为t 1、t 2，由运动学公式有d 1＝12a 1t 21，d 2＝12a 2t 22. 又t ＝t 1＋t 2，解得t ＝1.5×10－8 s.答案：(1)0.50 cm (2)1.5×10－8 s7．如图所示，空间存在两块平行的彼此绝缘的带电薄金属板A 、B ，间距为d ，中央分。
