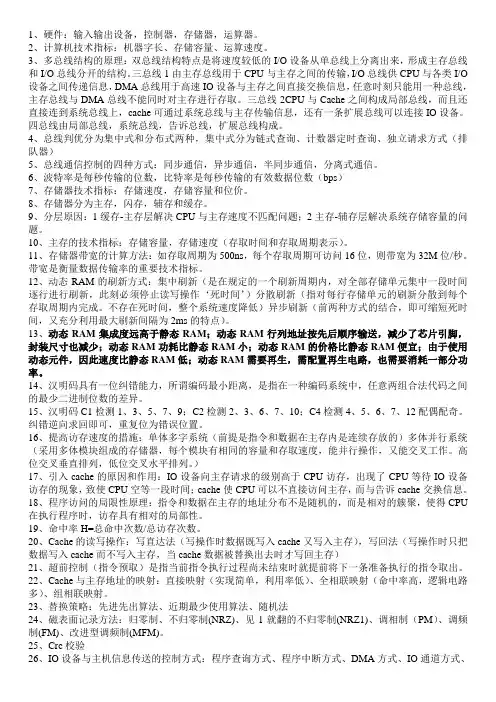

计算机组成原理资料

存储容量：
指以字节为单位存储器所能存储的二进制信 息总量。一般以位或以字节为单位。 C＝n×k×s 磁盘存储器有格式化容量和非格式化容量两 个指标： 格式化容量：指按照特定的记录格式存储 信息的总量。 非格式化容量：磁记录表面可以利用的磁 化单元总数。 一般格式化容量是非格式化容量的60%－ 70%。
硬盘存储器的基本结构

1 硬盘驱动器
磁盘驱动器是一种精密的电子和机械装置，因此 各部件的加工安装有严格的技术要求。对温盘驱 动器，还要求在超净环境下组装。各类磁盘驱动 器的具体结构虽然有差别，但基本结构相同，主 要由定位驱动系统、主轴系统和数据转换系统组 成。
磁盘驱动器结构示意图
磁头 磁 盘 组 主轴 通风机 滤尘器 小车 传动皮带 主电机 取数臂 定位驱动器 密封罩 速度 传感器

平均寻址时间：对磁盘存储器，平均寻址时间=平 均寻道时间+平均等待时间 平均等待时间与磁盘转速有关，可用磁盘旋转一 周所需要时间的一半来表示平均等待时间。 例：磁盘的转速为3600r/min，则 平均等待时间=0.5×60/3600=8.3ms。 读写周期：读出/写入一个字的时间称为读写时间， 两次读出/写入操作之间的时间间隔称为读写周期 或存取周期
(2) 硬盘控制器
磁盘控制器是主机与磁盘驱动器之间的接口， 由于磁盘存储器是高速外存设备，故与主机之 间采用成批交换数据方式。作为主机与驱动器 之间的控制器，它需要有两个方面的接口：一 个是与主机的接口，控制外存与主机总线之间 交换数据；另一个是与设备的接口，根据主机 命令控制设备的操作。前者称为系统级接口， 后者称为设备级接口。





存储密度高，记录容量大，每位价格低； 记录介质可以重复使用； 记录信息可长时间保存而不致丢失； 非破坏性读出，读出时不需再生信息； 存取速度较低，机械结构复杂，对工作环境要求较严。
磁盘存储设备

对磁盘的直观认识
1

磁记录原理
磁表面记录设备，是在磁头和磁性材料的记录 介质之间有相对运动时，通过一次电磁转换完 成一次读写操作。 磁头：通常由软磁材料（外界磁场的作用消失 后，该磁性材料的磁性容易消失）做成。
解：
有效存储区域=16.5-11=5.5(cm) ∵道密度=40道/cm ∴40*5.5=220道 即220个柱面. 2. 内层磁道周长= 2R =2*3.14*11=69.08(cm) 每道信息量=400位/cm*69.08=27632=3454位 每面信息量=3454B*220=759880B 盘组总容量=759880*10=7598800B 3. 磁盘数据传输率 Dr=rN=2400/60*3454=13816B/s
4.4 辅助存储器
辅助存储器的特点:
容量大 成本低 在断电后能保存信息(其中大部分存储介质还能脱机保存信息)
辅助存储器主要有:
磁表面存储器
光盘存储器
4.4.1 磁表面存储器
计算机的外存储器又称磁表面存储设备。所谓磁表 面存储，是用某些磁性材料薄薄地涂在金属铝或塑 料表面作载磁体来存储信息。磁盘存储器、磁带存 储器均属于磁表面存储器。 特点：
1.磁盘组有6片磁盘，每片有两个记录面，最上最下 两个面不用，存储区域内径22cm，外径33cm，道密 度为40道/cm，内层位密度400位/cm，转速2400转/ 分。问： 共有多少个柱面？ 盘组总存储容量是多少？ 数据传输率是多少？ 采用定长数据块记录格式，直接寻址的最小单位是什 么？寻址命令中如何表示磁盘地址？ 如果某文件长度超过一个磁道的容量，应将它记录在 同一个存储面上，还是记录在同一个柱面上？
误码率：是衡量出错概率的参数，等于出错位 数与读写总信息位数之比。 价格：通常用位价格来比较各种外存储器。位 价格是用设备价格除以存储器二进制位总容量。 一个常识： 每面信息量=每道信息量柱面数 =每道信息量道密度（外半径-内半径） 总容量=每面信息量面数

例题：

1. 2. 3. 4. 5.


数据传输率：单位时间内向主机传送数据的位数或字节 数。 对磁盘存储器，单磁头串行读/写半径R0已知，数据 传输率计算如下： 每道信息量=位密度2R0，（R0为内半径） 数据传输率(bps)= 每道信息量转速r，（r是每秒转速） =位密度2R0转速 例：某盘组共9块盘片，有16个盘面来记录数据，每面 分256个磁道，每道有16个扇区，每个扇区存储512个 字节，假设磁盘旋转速度为每分钟3600转，求数据传 输率。 解：每秒钟的的转速=3600/60=60转； 数据传输率=每一磁道容量×每秒钟转速 =16×512×60 =480KB/S
台号
16 15 14
柱面(磁道)号
8 7
盘面(磁头)号
4 3
扇区号
0
2.某硬盘存储器转速为3000r/min，共有4个记录面，每个记录面上共有275 条磁道，每mm为5道，每道记录信息为12,288字节，最小磁道直径为230mm。
问： (1) (2) (3) (4) (5)
磁盘存储器的容量是多少？ 最高位密度与最低位密度是多少？ 硬盘数据传输率是多少？ 平均等待时间是多少？ 给出一个硬盘地址格式方案。
完整的硬盘控制逻辑，如图所示。
硬盘存储器的信息分布
硬盘中信息分布呈以下层次：记录面、“磁道、圆柱 面”、扇区。
n
主 轴 0 道 0
记 录 面 滑 架
n 道
扇 区 磁 头 （ a ） （ b ） （ c ）
图 6 － 5 6硬 盘 信 息 分 布 示 意 图
磁道的编址是从外向内依次编 号。最里面的一个同心圆叫n 磁道，该磁道并不用来记录信 息。扇区可连续（交叉因子=1） 或不连续编号。因为读一个扇 区需一定时间，当读完1号扇区 并处理完后，磁头已经滑过2号 扇区，需等盘片转一圈才能找 到2号扇区，降低传输速率。所 以可采用不连续编号。

ID区的MD为模式控制。用于控制数据区和校验 区的使用。共有三种模式：模式0规定数据区和 校验区的全部2336个字节都是0，这种扇区不 用于记录数据；模式1规定288个字节的校验区 为4字节的检测码、8字节的保留域和276字节 的纠错码。这种扇区有2048字节的数据并有很 强的检测和纠错能力，适合于计算机程序和数 据。模式2规定288字节的校验区也用于存放数 据，用于保存声音、图像等对误码率要求不高 的数据。

光盘存储器

信息记录的轨迹称为光道。光道上划分出 一个个扇区，它是光盘的最小可寻址单位。 扇区的结构如图所示。
光盘扇区分为四个区域。2个全零字节和 10个全1字节组成同步区，标志着扇区的 开始。4字节的扇区标识区用于说明扇区 的地址和工作模式。光盘的扇区地址编码 不同于磁盘，它是以分（MN）、秒（SC） 和分秒数（FR，1/75s）时间值作为地址。 由于光盘的恒定线速度是每秒钟读出75个 扇区，故FR的值实际上就是秒内的扇区 号(0—74)。
(3) 硬盘传输率Dr=rN r=3000/60=50转/秒 N=12,288字节(每道信息容量) Dr=r×N=50×12,288字节=614,400字节/秒 (4) 平均等待时间=1/2r=1/(2×50)ቤተ መጻሕፍቲ ባይዱ10ms (5) 假定只有一台硬盘驱动器，所以不考虑驱动器号地址。有4 个 记录面，每个记录面有 275 条磁道。假定每个扇区记录 1024个 字节，则需要 12,288 字节÷1024 字节 =12 个扇区。由此可得如 下地址格式：
磁记录介质：在刚性或柔性载体上涂有薄磁材 料的物体，记录以磁状态表示的信息。一般选 用硬磁材料（外界磁场的作用消失后，该磁性 材料的磁性尽量多的保留）。


磁表面存储器的读写原理
后 间 隙 写 入 线 圈 I w g 工 作 间 隙 局 部 磁 化 v 局 部 磁 化 单 元 v 磁 力 线 读 出 线 圈 e
柱面(磁道)号 记录面号 扇区号
14
6 5
4 3
0
磁带存储设备
磁带机的记录原理与磁盘机基本相同，只是它 的载磁体是一种带状塑料，叫做磁带。写入时 可通过磁头把信息代码记录在磁带上。当记录 有代码的磁带在磁头下移动时，就可在磁头线 圈上感应出电动势，即读出信息代码。磁带存 储设备由磁带机和磁带两部分组成，它通常用 作为海量存储设备的数据备份。 磁带速度比磁盘速度慢，原因是磁带上的数据 采用顺序访问方式，而磁盘则采用随机访问方 式。

4.4.2光盘存储器
光盘存储器 只读型光盘系统都基于一个共同原理，即光盘上 的信息以坑点形式分布，有坑点表示为“1”，无坑点表 示为“0”，一系列的坑点(存储元)形成信息记录道，见 图（b）。对数据存储用的CDROM光盘来讲，这种坑 点分布作为数字“1”、“0”代码的写入或读出标志。为 此必须采用激光作为光源，并采用良好的光学系统才能 实现。 光盘的记录信息以凹坑方式永久性存储。读出时，当激 光束聚焦点照射在凹坑上时将发生衍射，反射率低；而 聚焦点照射在凸面上时大部分光将返回。根据反射光的 光强变化并进行光电转换，即可读出记录信息。
硬盘的地址格式
驱动器号 磁道号 (圆柱面号) 记录面号 扇区号
请注意磁道号(圆柱面号)与记录面号的顺序。 如果有一个较大的文件，在某磁道、某记录面的所有扇 区内存储不下时，应先改变记录面号(即换成与该磁道号对 应的另一记录面存放)，这样可避免磁头的机械运动给存取 速度带来影响。 只有当该磁道号(圆柱面号)对应的所有记录面都存不下 时，才改变磁道号(圆柱面号)。
n
滑 架
每条磁道以扇区为界分成 主 轴 若干个记录(或扇段) 每个记录中信息的数量相 同，记录是磁盘地址的最小 记 录 面 单位。 只要知道记录面号、磁道 号、扇区号，就可以定位记 录。
0 0 道
n 道
扇 区 磁 头 （ a ） （ b ） （ c ）
图 6 － 5 6硬 盘 信 息 分 布 示 意 图
（ a ） 写 入
（ b ） 读 出
图 6 － 5 0读 写 原 理
通过磁头对磁层写入/读出。 磁层上被磁化的小区域，称为磁化单元。 写入信息时，写“1”和写“0”时分别在 读写线圈中通以不同方向的电流，如图650(a)所示。读出信息时，在读/写线圈中 感应出不同方向的电势，分别记为“1” 和“0”。如图6-50(b)所示。

2 硬磁盘存储器

硬磁盘存储器的分类：



固定磁头固定盘片的磁盘存储器 固定磁头可换盘片的磁盘存储器 可移动磁盘固定盘片的磁盘存储器 可移动磁头可换盘片的磁盘存储器 温彻斯特磁盘存储器温彻斯特磁盘简称温盘，是一种 采用先进技术研制的可移动磁头固定盘片的磁盘机。 它是一种密封组合式的硬磁盘，即磁头、盘片、电机 等驱动部件乃至读写电路等组装成一个不可随意拆卸 的整体。工作时，高速旋转在盘面上形成的气垫将磁 头平稳浮起。优点是防尘性能好，可靠性高，对使用 环境要求不高。
解：(1) 每道记录信息容量=12,288字节 每个记录面信息容量=275×12,288字节 共有4个记录面， 硬盘存储器总容量=4×275×12,288字节=13,516,800字节
(2) 最高位密度D1按最小磁道半径R1计算(R1=115mm)： D1=12,288字节/2π R1≈17字节/mm 最低位密度D2按最大磁道半径R2计算： R2=R1+(275÷5)=115+55=170mm D2=12,288字节/2π R2≈11.5字节/mm
3 磁盘存储器的主要性能指标

记录密度： 单位长度或单位面积所存储的二进制信 息量。 磁盘的记录密度： (a)道密度：指沿磁盘半径方向单位长度上的磁道 数 (b)位密度：指沿磁道的单位长度上记录的二进制 信息位数 (c) 面密度：以上两个乘积。 在磁盘各磁道上所记录的信息量是相同的，而 位密度不同，一般泛指磁盘位密度时，是指内圈磁 道上的位密度。
【例2】CDROM光盘的外缘有5mm宽的范围因 记录数据困难，一般不使用，故标准的播放时 间为60分钟。计算模式1和模式2情况下光盘存 储容量是多少? 解： 扇区总数=60分×60秒×75扇区/秒=270 000(扇区) 模式1存放计算机程序和数据，其存储容量为 270 000×2048B/220=527MB 模式2存放声音、图像等多媒体数据，其存储容 量为270 000×2336B/220=601MB
