紧固件材料相关知识(doc 9页)
1)
常用鋼鐵材料一覽表
JIS ISO DIN ASTM 適用範圍
SS 41以下- Ust 34 A36 平面墊圈
SWRM 6 2CD6 - 1006 鉚釘, 低拉力螺絲螺栓, 螺樁,
低拉力螺帽
SWRM 8 2CD8 C10 1008
SWRM 10 2CD10 CK10 1010 低拉力螺絲螺栓, 螺樁, 小尺寸
高拉力螺帽
SWRM 12 2CD13A - 1012
SWRM 15 2CD15 CK15 1015 大尺寸高拉力螺帽M12, M16 SWRM 17 2CD18 - 1018
SWRM 20 2CD20 CK22 1020
高拉力機械螺絲, 自攻螺絲SWRM 22 2CD23A - 1022
SWCH 35K - CK35 1035
高拉力螺帽, 高強度螺絲, 螺栓, SWCH 38K - - 1038
螺樁
SWCH 40K - CK40 1040
SWCH 45K - CC45 1045 耐熱用緊固件
備註
1.上述材料均以構造用鋼表示, 如改以冷鍛用鋼表示時, 類號會有變化, 如
JIS SWRM部份應以SWCH取代. 另中碳鋼不可使用構造用鋼, 只能使用冷鍛用鋼.
2.DIN 部份以CK表示者現已少用, 大部份會以St表示, 但非常混亂. 只有以
料號( 如RSt36 料號為1.0205 )表示方可找到確實應使用的材料. 目前公司資料不齊.
热处理基本知识 一．钢：钢是含碳量在0.0218%~2.11%的铁碳合金。 含碳量≤0.25%是低碳钢；0.25%~0.60%是中碳钢；≥0.60%是高碳钢； 碳是钢中最重要的元素。在钢中加入Cr、Mn、Mo、V、Si、Ni、W 等元素的钢叫合金钢。 二．钢的编号：(中国) a.结构钢碳素结构钢―08、10、20、35、45、60等 合金结构钢―16Mn、20CrMo、40Cr、35CrMo、65Mn等含碳量用万分之几表示：例35钢含碳量为万分之三十五(即0.35%)。 b.工具钢碳素工具钢―T7、T8、T10、T12等 合金工具钢－Cr12MoV、3Cr2W8V、9SiCr、W18Cr4V等含碳量用千分之几表示：例T10钢含碳量为千分之十(即1%)。 合金工具钢Cr12MoV含碳量为千分十即1%省略不写，3Cr2W8V含碳为千分之三（即0.3%）。 钢的编号有多种分类方法： 1.按用途分为结构钢、工具钢 2.按含碳量分为低碳钢、中碳钢、高碳钢 3.按合金元素含量分为碳钢和合金钢 4.按金属学分类为亚共析钢、共析钢、过共析钢 ………. 三．钢的热处理： 是通过各种加热温度改变钢的组织结构并用各种冷却方法改变碳在钢中存
在的状态，因碳在钢中存在的状态不同而引起钢的机械性能不同。按加热温度和冷却方法的不同可分为：淬火、回火、退火、正火等。 a.淬火：将钢加热致一定温度使钢中的碳化物溶解到钢中，然后快速冷 却使碳固溶在钢中，形成过饱和的固溶体叫淬火。 b.回火：淬火后的零件硬度高，脆性大，不能使用，必须经过一定温度 的回火。使固溶在钢中的碳以碳化物的形式析出，形成细小粒状的碳 化物达到一定的硬度、强度、塑性、韧性，淬火加高温回火也称为调 质。 c.退火：将钢加热到一定的温度，使钢中的碳化物溶解或部分溶解，然 后以缓慢的速度冷却，使溶解在钢中的碳以需要的形状形成碳化物(球 状、片状)。 d.正火：将钢加热到一定的温度，使钢中的碳化物溶解然后在空气中风 冷，使溶解在钢中的碳析出形成细片状碳化物叫正火。 四．机械性能： a．强度级别：8.8、9.8……12.9级等。 8. 8 屈服强度与抗拉强度之比大于等于80%(0.8) σ0.2/σb=640/800=0.8 最小公称抗拉强度800 N/mm2 抗拉强度老标准用σb表示，最大拉力除以应力截面积(Rm) 屈服强度老标准用σs或σ0.2表示，屈服是拉力除以应力截面积(Rp0.2) b. 硬度： ①布氏硬度：载荷有3000、1000、500、250、187.5六种载荷(kg)，
标准紧固件概述 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
紧固件指能够起紧固作用的零件。 螺纹紧固件是指带有螺纹的紧固件，是根据一定的尺寸制造的，它通过外螺纹和内螺纹的相互配合来发挥其基本功能，我们正是利用螺纹紧固件具备的这种功能，使螺纹紧固件在物体与物体的连接和紧固上，以及物体的移动等方面起到很大作用。 紧固件不仅包括螺纹紧固件，还有垫圈、铆钉、销等。 1、螺纹的分类 根据用途可把螺纹分成四类 ①紧固螺纹,包括普通螺纹；过渡配合螺纹；过盈配合螺纹；小螺纹；MJ螺纹 ②传动螺纹，包括梯形螺纹；锯齿形螺纹；方形螺纹。 ③管螺纹，55°牙型角的管螺纹；60°牙型角的管螺纹；米制锥螺纹；干密封管螺纹。 ④专用螺纹，包括光学仪器用螺纹；锻钢阀门用短牙梯形螺纹；机床梯形螺纹丝杠；石油螺纹；气瓶螺纹等等。 2、螺纹的加工方法：滚压、磨削、切削三种方式。 3、螺纹的标注方法： 例如：M 10×1 LH –7H-L M表示普通螺纹特征代号；10×1表示公称直径×螺距，粗牙不注螺距；LH表示左旋螺纹代号，右旋螺纹不注出旋向代号；7H表示公差带代号；L表示旋合长度组别代号。中等长度不注出组别代号，特殊需要时注出具体长度值。 一、紧固件的种类 紧固件一般包括： 螺钉、螺栓、螺母等螺纹紧固件 垫圈、铆钉、销等非螺纹紧固件 1、编号规则
标准件的编号应依照标准CACBW-7，主要有以下7个部分组成。 1汽车标准件的代号 2类别代号、组别代号 3尺寸规格代号 4材料、机械性能等级和热处理代号 5覆盖层代号 6全螺纹代号 7涂胶代号 具体内容如下： 1、汽车标准件的代号。标准件特征代号有Q或CQ、T三种形式 2、类别代号、组别代号。 第一位数字： 1—螺栓类 2—螺钉类 3—螺母类 4—垫圈、挡圈、铆钉 5—开口销、销、键 6—螺塞、管接件、环箍夹片 7—润滑件、密封件、连接件 8—空号 9—其他。 第二位数字为标准件的组别代号。 第三位数字为标准件的分组号，对于螺纹件其偶数表示粗牙，奇数表示细牙；管螺纹例外。 3、尺寸规格代号。 螺栓、螺钉、铆钉、销及销钉等以“螺纹直径”或“杆径”和“长度”表示。直径为一位时，应在左边加“0”定位，长度是几位就写几位。 螺母以螺纹直径表示，并以两位数定位，若螺纹直径为一位数字时，应在左边加“0”定位。 垫圈、挡圈等均以相应联接的螺纹或轴孔直径表示，当直径为一位数字时在左边加“0”定位。两位以上照实书写。
紧固件国家标准汇编 目录 一紧固件基础 GB 152.1-88 紧固件铆钉用通孔(代替GB 152-76有关部分) GB 152.2-88 紧固件沉头用沉孔(代替GB152-76有关部分) GB 152.3-88 紧固件圆柱头用沉孔（代替GB152-76有关部分） GB 152.4-88 紧固件六角头螺栓和六角螺母用沉孔(代替GB152-76有关部分) GB 1237-88 紧固件的标记方法(代替G有关部分) GB 3098.1-82 紧固件机械性能螺栓螺钉和螺柱(1988年确认) GB 3098.2-82 紧固件机械性能螺母(1988年确认) GB 3098.3-82 紧固件机械性能紧定螺钉(1988年确认) GB 3099-82 螺栓螺钉螺母及附件名词术语(1988年确认) GB 3103.1-82 紧固件公差螺栓螺钉和螺母(1988年确认) GB 3103.2-82 紧固件公差用二精密机械的螺栓螺钉和螺母(1988年确认) GB 3103.3-82 紧固件公差平垫圈(1988年确认) GB 3104-82 紧固件六我产品的对边宽度(1988年确认) GB 3105-82 螺栓和螺钉的头下圆角半径(1988年确认) GB 3106-82 螺栓螺钉和螺柱的公称长度和普通螺栓的螺纹长度(1988年确认) GB 5267-85 螺纹昆固件电镀层 GB 9144-88 商品紧固件的普通螺纹选用系列 GB 9145-88 商品紧固件的中等精度普通螺纹极限尺寸 GB 9146-88 商品紧固件的粗糙级精度普通螺纹极限尺寸 二螺栓 GB 8-88* 方头螺栓C级(代替GB8-76) GB 10-88*pp沉头方颈螺栓(代替GB10-76) GB 11-88 沉头带榫螺栓(代替GB11-76) GB 12-88* 半圆头方颈螺栓(代替GB12-76) GB 13-88* 半圆头带榫螺栓(代替GB13-76) GB 14-88* 大半圆头方颈螺栓(代替GB14-76) GB 15-88* 大半圆头带榫螺栓(代替GB15-76) GB 27-88 六角头铰制孔用螺栓A和B级(代替GB27-76) GB 28-88 六角头螺杆带孔铰制孔用螺栓A和B级(代替GB28-76) GB 29.1-88 六角头头部带槽螺栓A和B级(代替GB29-76) GB 29.2-88 十字槽凹[穴六角头螺栓(代替GB29-76) GB 31.1-88 六角头螺杆带孔螺栓A和B级(代替GB31-76) GB 31.2-88 六角头螺杆带孔螺栓细牙B级(代替GB31-76) GB 31.3-88 六角头螺杆带孔螺栓细牙A和B级(代替GB31-76) GB 32.1-88 六角头头部带孔螺栓A和B级(代替GB32-76)
标准件选用手册
目次 1紧固件产品分类 (1) 1.1按大类分 (1) 1.2螺栓连接的分类 (1) 1.2.1按受力形式分类 (1) 1.2.2根据安装状态分类 (1) 1.2.3按产品等级分类 (2) 1.3按采用产品的螺纹分类 (2) 1.4按螺栓材料与性能等级分类 (2) 1.5高强度螺栓简单分类 (2) 2紧固件常用螺纹 (2) 2.1基本尺寸 (2) 2.2普通螺纹公差与配合的选用 (2) 2.3普通螺纹的标记 (5) 2.4自攻（含锁紧）螺钉用螺纹、螺杆螺纹 (5) 2.4.1自攻螺钉用螺纹 (5) 2.4.2自攻锁紧螺钉的螺杆粗牙普通螺纹系列 (6) 3紧固件的机械性能 (6) 3.1螺栓、螺钉、螺柱的机械性能 (6) 3.1.1适用范围 (6) 3.1.2 螺栓、螺钉、螺柱的性能等级 (6) 3.1.3 材料和热处理、回火温度 (6) 3.1.4 螺栓、螺钉和螺柱的机械和物理性能 (7) 3.1.5 粗牙螺纹最小拉力载荷 (8) 3.1.6 粗牙螺纹保证载荷 (9) 3.1.7 细牙螺纹最小拉力载荷 (10) 3.1.8 细牙螺纹保证载荷 (11) 3.2螺母（粗牙、细牙）的机械性能 (12) 3.2.1 适用范围 (12) 3.2.2 螺母粗牙螺纹的性能等级 (12) 3.2.3 螺母细牙螺纹的性能等级 (17)
3.3 自攻螺钉 (20) 3.3.1金相与硬度 (20) 3.3.2机械性能 (21) 3.4抽芯铆钉 (21) 3.4.1机械性能等级 (21) 3.4.2机械性能 (22) 3.5 蝶形螺母保证扭矩 (22) 4 紧固件的连接方式选用 (22) 4.1紧固件的连接特性及基本要求 (22) 4.1.1紧固件连接的受力和传力方式 (22) 4.1.2紧固件连接的失效形式 (23) 4.1.3紧固件连接设计的基本要求 (23) 4.2螺栓连接的预紧 (23) 4.2.1预紧的目的 (23) 4.2.2预紧力的确定 (23) 4.2.3拧紧力矩 (24) 4.2.3.1拧紧力矩的计算 (24) 4.2.3.2紧固件的拧紧扭矩 (24) 4.2.4预紧力的控制方法 (27) 4.3螺纹连接的防松 (27) 5紧固件的选用原则 (27) 5.1正确选择紧固件的外形 (27) 5.2选用适合的精度等级 (28) 5.3选择适用的紧固件材料 (28) 5.4选用合适的表面处理方法 (29) 6标准件选用范围及标注 (29) 6.1标准件分类 (29) 6.2标准件明细 (29) 6.3标准件的选用范围 (29)
紧固件国家标准手册 丝规格M2 M2.5 M3 M4 M5 标准扭力 1.6～2 3～4 6～7.5 14.5～18 28～35 （kgf?cm） ○自攻牙螺丝 螺丝规格 1.7 2 2.3 2.6 3 3.5 标准扭力 1.5 3 3 3 4 4 Min. Max. Min. Max. ! [ X" m. r9 X2 }; k: V 1 M1.0 0.15 0.20 0.08 0.10 2 M1.1 0.22 0.29 0.11 0.14 / Y; W) D2 P4 s+ ^9 E 3 M1.2 0.32 0.42 0.16 0.21 4 M1.4 0.48 0.62 0.24 0.31 5 M1. 6 0.70 0.91 0.35 0.46 6 E0 R8 S5 Q 7 o1 M/ l 6 M1.8 1.10 1.43 0.55 0.72 7 M2.0 1.50 1.95 0.75 0.98 8 M2.2 2.00 2.60 1.00 1.30 9 M2.5 3.20 4.16 1.60 2.08 10 M3.0 5.00 6.50 2.50 3.25 11 M3.5 6.50 8.45 3.25 4.23 9 `- d3 R ?) s, L+ z5 t( T 12 M4.0 14.00 18.20 7.00 9.10 13 M4.5 20.50 26.65 10.25 13.33 14 M5.0 29.00 37.70 14.50 18.85 15 M6.0 49.00 63.70 24.00 31.20 第一部分基础知识 第一章度量 当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制） 1m =100 cm=1000 mm 1 cm

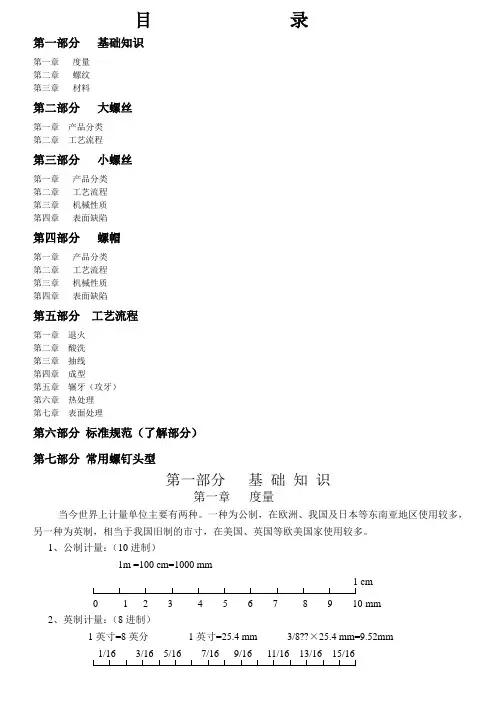

第一章基本知识 1.螺纹: 在零件表面上加工的螺纹称为外螺纹. 在零件内表面上加工的螺纹称为内螺纹. 2.螺纹按用途可以分为：连接螺纹(普通螺纹和管螺纹)和传动螺纹(梯形螺纹和锯齿形螺纹). 3.螺纹加工方法: 用车床加工,先用钻头钻孔,再用丝锥加工内螺纹. 4.螺纹的结构要素: 4.1牙型: 通过螺纹轴线断面上的螺纹轮廓形状称为牙型.常见有三角,梯形,矩形,锯形螺纹. 4.2直径: 大径, 中径, 小径. (公称直径一般指大径) 4.3线数: 单线螺纹和多线螺纹之分.（主要是从线的出口来区分.单线导程=螺距. 多线导程=螺距x 线数.） 4.4螺距: 相邻两牙在中径线上对应两点间的轴向距离称为螺距 4.5导程: 同一螺线上的相邻两牙在中径线上对应两点的轴向距离称为导程. 4.6旋向: 左旋螺纹和右旋螺纹,顺时针旋入的螺纺是右旋,逆时钟旋入的螺纹是左旋螺纹.(工程常用右旋螺纹) 5.螺纹标识 5.1普通螺纹: 特征代号公称直径x 螺距,旋向M30 X2 5.2锯齿螺纹: 特征代号公称直径: B40x7-7e 5.3梯形螺纹: 特征代号公称直径: Tr40 x 14 (P7) LH-8e-L 5.4管螺纹:特征代号,尺寸代号,旋向(Rc1) 6.螺纹种类: 开槽圆柱头螺钉,圆柱头内六角螺钉,沉头十字槽螺钉,开槽紧定螺钉, 六角头螺栓,双头螺柱, 六角螺母,六角开槽螺母,平垫圈, 弹簧垫圈. 7.螺丝是总称,螺栓要配合螺母使用,螺钉不用. 螺柱有双头螺柱,没有螺帽. 8.紧定螺钉:又称支头螺丝,定位螺丝.用途:专供固定机件相对位置用的一种螺钉使用时,把紧定螺钉旋入待固定的机件的螺孔中,以螺钉的 未端紧压在另一机件的表面上,即使前一机件固定在后一机件上 9.粗牙和细牙的区别:螺距大小不同，粗牙螺距大，细牙小; 1、细牙的螺旋升角更小，更利于螺纹的自锁，所以细牙一般用在需要防 松动的地方。2、细牙螺纹螺距小，在相同的螺纹长度上，旋入的牙数更多，即可以起到降低流体泄露的作用，因此用在需要密封的场合。3、粗牙螺纹相同长度牙数少，每一牙的截面尺寸更大，受力好，更适合于承受较大的拉力及冲击力。4、细牙螺纹也应为螺距小的优点可以起到微调的作用。 10.所谓粗牙螺纹，就是标准螺纹，在螺纹的国家标准中可以查到，一般我们外面可以买到的螺钉螺栓都是粗牙螺纹，与细牙螺纹相比， 粗牙螺纹具有强度高，互换性好的特点被广泛使用，应作为最优选择。细牙螺纹是相对粗牙螺纹来说的，也是有标准可查的，具体可以查阅机械设计手册。设计时尽量选用标准规格，细牙螺纹具有占空间尺寸小，自锁性好，大多用于受力不大，可以精确调整的地方. 11.粗牙和细牙的区别:螺距大小不同，粗牙螺距大，细牙小; 1、细牙的螺旋升角更小，更利于螺纹的自锁，所以细牙一般用在需要防松动 的地方。2、细牙螺纹螺距小，在相同的螺纹长度上，旋入的牙数更多，即可以起到降低流体泄露的作用，因此用在需要密封的场合。 3、粗牙螺纹相同长度牙数少，每一牙的截面尺寸更大，受力好，更适合于承受较大的拉力及冲击力。 4、细牙螺纹也应为螺距小的 优点可以起到微调的作用。 12.齿轮: 圆柱齿轮,圆锥齿轮,蜗杆蜗轮 13.键: 用于轴和轴上零件之间的轴向联结,以传递扭矩和运动.分为普通平键,半圆键,钩头楔键. 14.销: 用来固定零件之间的相对位置,起定位作用.常用的圆柱梢和圆锥梢(45#) 15.弹簧:用于缓冲,减振,夹紧,测力以储存能量.(按用途可以分为压缩,拉伸,扭力弹簧) 16.滚动轴承: 根据承受载荷方向不同,可分为以下三类: 16.1向心轴承: 主要承受径向载荷 16.2推力轴承: 主要承受轴向载荷 16.3向心推力轴承: 同时承受轴向和径向载荷. 第二章产品分类 一.螺纹分类: 1.普通螺纹: 米制规格紧固件用螺纹. M24X1.5-LH 公称直径为24mm,螺距1.5mm, 细牙左旋. 2.惠氏螺纹: 英制规格紧固件用螺纹. 3/8”-16BSW 公称直径为3/8”,每英寸16牙的粗牙惠氏螺纹 3.统一螺纹: 美制规格紧固件用螺纹. 1/2”-13UNC 公称直径为1/2”,每英寸13牙的粗牙统一螺纹. 二.材料与性能等级:

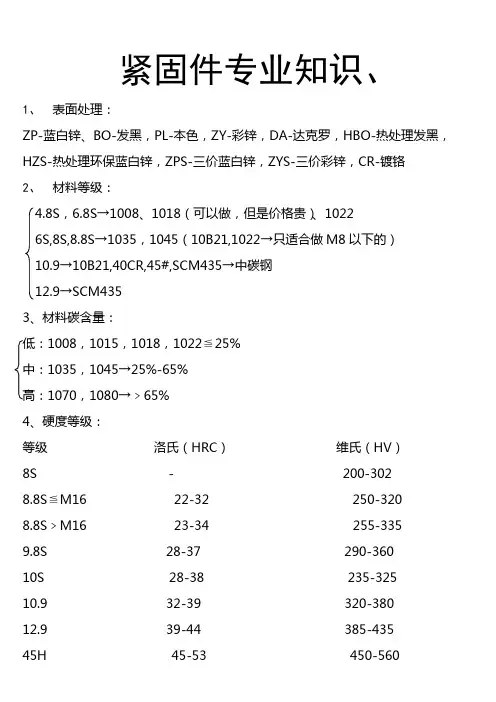

第四章常用紧固件材料与机械性能标准 一、紧固件常用材料分类： 目前市场上标准件主要有碳钢、不锈钢、黄铜、铝合金四种材料。 1.碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。 1.1低碳钢C%≤0.25% 国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材料。） 1.2中碳钢0.25%
常用标准件材料 螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000） 1）硼的含量可达0.005%，其非有效硼可由添加钛和（或）铝控制。 2）这些性能等级允许采用易切制造，其硫，磷及铅的最大含量为：硫0.34%；磷0.11%；铅0.35%。3）为了保证良好的淬透性，螺纹直径超过20mm的紧固件，需采用对10.9级规定的钢。 4）含碳量低于0.25%（桶样分析）的低碳合金钢的锰最低含量为：8.8级：0.6%；9.8、10.9和10.9级：0.7%。 5）该产品应在性能等级代号下增加一横线标志。10.9级应符合对10.9级规定的所有性能，而较低的顺火温度对其在提讥温度的条件下，将造成不同程度的应力削弱。 6）用于该性能等级的材料应具有良好的淬透性，以保证紧固件螺纹截面的芯部在淬火后、回火前获得约90%的马氏体组织。 7）合金钢至少应含有以下远素中的一种元素，其最小含量为：铬0.30%；镍0.30%；钼0.20%；钒0.10% 8）考虑承受抗拉应力，12.9级的表面不允许有金相能测出的白色磷聚集层。 9）该化学成分和回火温度尚在调查研究中。 二、螺母 1.螺母（精牙螺纹）的材料技术要求（GB/T3098.2-2000）
性能等级为05、8（>M16的l型螺母）、10和12级螺母应进行淬火并回火处理。 2.螺母（细牙螺纹）的材料技术要求（GB/T3098.4-2000） 性能等级为05、8（l 型螺母）、10和12级螺母应进行淬火并回火处理。 3.铆螺母的材料（GB/T17880.6-1999） 4.有效力矩型钢六角锁紧螺母的材料技术要求（GB3098.9-93） 制造螺母体的材料应与螺母（粗牙螺纹）的材料相同。 制造金属或非金属嵌件的材料由制造者确定。
紧固件 幕墙构件是由面板、铝合金建筑型材拼合连接成基本构件后，运到工地通过安装形成幕墙体系。因此，在幕墙制作、安装过程中连接占有重要地位，任何幕墙结构都会遇到连接问题。 幕墙构件连接，除隐框幕墙结构装配组件玻璃与铝框的连接采用硅酮密封胶胶接外，通常用紧固件连接。紧固件把两个以上的金属或非金属构件连接在一起，连接方法分不可拆卸连接和可拆卸连接两类。铆合属于不可拆卸连接，螺纹连接属于可拆卸连接，使用这类连接的构件可以自由拆卸，使用方便。 紧固件有普通螺栓、螺钉、螺柱和螺母，不锈钢螺栓、螺钉、螺柱和螺母以及抽芯铆钉。 (一) GB/T3098.1—2000《紧固件机械性能、螺栓、螺钉和螺柱》规定了碳钢或合金钢制造的螺栓、螺钉和螺柱的机械性能 1螺栓、螺钉和螺柱各性能等级的钢种和回火温度见表2-57。 表2-57 2.螺栓、螺钉和螺柱的机械物理性能见表2-58。 表2-58 螺栓、螺钉和螺柱的机械和物理性能
1．螺纹紧固件应力截面积值 GB/T16823.1—1997《螺纹紧固件应力截面积和承载面积》对螺纹紧固件应力截面积值作了规定见表2-59。 表2-59
注：应力截面积A s 用于螺栓抗拉、抗剪强度验算；内径d1 用于拉杆抗拉强度验算。 GB/T3098.2—2000《紧固件机械性能螺母粗牙螺纹》规定了螺母的材料和机械性能。1．材料的化学成分应符合表2-60的规定。 表2-60 2．螺母的机械性能应符合表2-61的规定。 表2-61 机械性能
GB/T3098.4—2000《紧固件机械性能螺母细牙螺纹》规定了螺母的机械性能。1．材料见表2-57。 2．螺母的机械性能应符合表2-62的规定 表2-62 机械性能
表单编号：****
图1 六角头螺栓基本尺寸标记代号常见螺母基本尺寸标注代号（如下图2）及其含义： 图中：e:对角宽度； D:螺纹基本大径（公称直径）； m:螺母高度； m':扳拧高度； s:对边宽度。 图2 六角螺母尺寸标记代号常见螺纹标记示例及其含义（如下图3）： 图3 普通螺纹标记示例及其含义
各标准关于产品尺寸标注有不同要求，以国标GB/T 1237-2000为例，规定如下： 完整标记： 紧固件的完整标记形式如下图4： 图4 紧固件完整标记 标记简化原则： .1类别（名称）标准年代号及其前面的“-”允许全部或部分省略。年代号的标准应以现行标准为准。 .2标记中的“-”允许全部或部分省略；标记中“其他直径或特性”前面的“×”允许省略。但省略后不应导致对标记的误解，一般以空格代替。 .3当产品标准中只规定一种产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，允许全部或部分省略。 .4当产品标准中规定两种及其以上的产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，应规定可以省略其中的一种，并在产品标准的标记示例中给出 省略后的简化标记。 标记示例： 外螺纹件： .1螺纹规格d=M12、公称长度l=80mm、性能等级为级、表面氧化、产品等级为A级的六角头螺栓的标记： 螺栓 GB/T 5782—2000-M12× (完整标记) .2螺纹规格d=M12、公称长度l=80mm、性能等级为级、表面氧化、产品等级为A级、的六角头螺栓的标记： 螺栓 GB/T 5782 M12×80 (简化标记) .3螺纹规格d=M6、公称长度l=6mm、长度z=4mm、性能等级为33H级、表面氧化的开槽盘头定位螺钉的标记： 螺钉 GB/T 828—1988-M6×6×4-33H-O (完整标记) .4螺纹规格D=M6、公称长度l=6mm、长度z=4mm、性能等级为14H级不经表面处理的开槽盘头定位螺钉的标记： 螺钉 GB/T 828 M6×6×4 (简化标记) 内螺纹件：
汽车常用标准件基础知识 培训资料
汽车常用标准件基础知识 汽车标准件产品编号规则 一、编号组成： Q□□□ T□ F□ □ 分型代号 表面处理代号 机械性能代号 尺寸规格代号 变更代号 品种代号 汽车标准件特征代号 二、编号各部分的表示方法及含义： 01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。 02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。第二为分 级号、第三位组内序号、结构、功能。 03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材 料等标准内容变更以致影响产品的互换时而给出的代号。 04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。 05、机械性能代号：机械性能代号表示产品的性能等级。机械性能按表2。
06、表面处理代号：表面处理代号表示产品的表面处理状态。表面处理代号按表3。 表3 07、分型代号：分型代号表示结构型式和功能要求。 三、编号示例 01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000
六角头螺栓 Q151B GB/T5786-2000 GB/T5785-2000 六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000 表示全螺纹 表示表面处理为彩锌 表示机械性能等级为10.9级 表示螺杆长度为100 表示螺纹规格为M12×1.5 表示表面处理为彩锌 表示机械性能等级为10.9级 表示螺杆长度为100 表示螺纹规格为M12×1.5
编号示例： 01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2. 03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250. 02、六角法兰面螺栓GB/T16674-1996 六角法兰面螺栓GB/T16674.1-2004 编号示例： 01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF3.
一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。 （一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。 1、低碳钢C%≤0.25% 国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材料。） 2、中碳钢0.25%
三、材料中各类元素对钢的性质的影响： 1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。 2、锰（Mn）：提高钢件强度，并在一定程度上提高可淬性。即在淬火时增加了淬硬渗入的强度，锰还能改进表面质量，但是太多的锰对延展性和可焊性不利。并会影响电镀时镀层的控制。 3、镍（Ni）：提高钢件强度，改善低温下的韧性，提高耐大气腐蚀能力，并可保证稳定的热处理效果，减小氢脆的作用。 4、铬（Cr）：能提高可淬性，改善耐磨性，提高耐腐蚀能力，并有利于高温下保持强度。 5、钼（Mo）：能帮助控制可淬性，降低钢对回火脆性的敏感性，对提高高温下的抗拉强度有很大影响。 6、硼（B）：能提高可淬性，并且有助于使低碳钢对热处理产生预期的反应。 7、矾（V）：细化奥氏体晶粒，改善韧性。 8、硅（Si）：保证钢件的强度，适当的含量可以改善钢件塑性和韧性。 四、关于不锈钢材质之特性简介（304、316） （一）该三种材质均为300系列的奥氏体不锈钢，其化学成分如下： （二）主要化学成分与不锈钢性能之关系。 1、碳C 可增加硬度和强度，含量过高会降低其延展性和耐蚀性 2、铬Cr 可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性 3、镍Ni 可增加高温强度、耐蚀性，降低冷加工硬化之速率
紧固件常用国内外材料的分析及应用 2007-03-07 07:34 [正文] 绝大多数紧固件材料为钢材，作为一名在紧固件行业工作的人员，有必要了解其中的变化、区分及应用，如果是技术人员，则应有更深刻的了解。 笔者就本人所了解的材料应用，参照相关资料，和大家分享一下这方面的知识，对于刚从事本行业的可以作为一个指导，对于资深人土，我们可以进一步的探讨。 现在我们常用的材料标准件有： ISO(国际性的) GB(中国) DIN(德国) AISI/SAE(美国) JIS(日本) 螺栓等外螺纹用材料 一些没有机械性能要求的或是ISO Class 4.8 SAE Grade 1-2 等低碳钢紧固件，用Q235A SAE 1015 DIN C15 足以，根本不要什么热处理，直接冷加工制成，而级别稍高一点的紧固件如： ISO Class 6.8 SAE Grade 3-4 则要用含碳量在0.2%以上的钢，如 C1020 C1 022 Ml20 ML35 等，此类螺丝也不需要什么热处理的，冷加工强度完全可以满足要求。实际上含碳量越高，冷成型就越困难，也没有必要为6.8级的螺丝大材小用，特殊情况另当别论了。 我们最常用的就是ISO Class 8.8 SAE Grade 5 的螺丝，一般使用中碳钢，ML35 SAE 1035 DIN 35 JIS SWRCH35K 经过热处理(淬火+回火)，也可以使用SAE5140 40Cr等，合金元素的增加对热处理的淬透性有很大的帮助，所以规格大的螺丝可以选择使用合金钢，不致于用中碳钢导致我们常说的中心部位“淬不透”现象的存在。 ISO Class 9.8 10.9 SAE Grade 8 则要用低到中合金钢材料，经过热处理(淬火+回火)，用合金材料在材料机械性能方面有一个很好的结合，常用的材料为40Cr 35CrMo SAE5140 SCM435 SAE4135 SAE4137 JIS SCr440(H) DIN 41Cr4等，实际上45#也可以达到要求的机械性能，不过在综合机械性能方面要比合金钢稍有逊色。 ISO Class12.9 SATM A574 是一个对机械性能要求很高的高强度螺栓，则要用中碳合金钢经过热处理(淬火+回火)，如SCM435 35Cr Mo SAE 4137 SAE4135 DIN 34CrMo4，此种高强度螺栓如果表面处理要经过酸洗这一工序时，会产生氢脆现象，所以一定要有去氢这一工序(特别是存在尖角的紧固件)，要不然会死的很惨。 螺母等内螺纹用材料
常见标准代号一览表 中国标准: CB- 中国船舶行业标准CH- 中国测绘行业标准CJ- 中国城镇建设行业标准CY- 中国新闻出版行业标准 DA- 中国档案工作行业标 准 DB- 中国农机工业标准DJ- 中国电力工业标准 DL- 中国电力建设行业标准DZ- 中国地质矿产行业标准 EJ- 中国核工业行业标准 FZ- 中国纺织行业标准 GB- 中国国家强制性标准GB/T-中国推荐性国家标准GJB-中国国家军用标准 GY- 中国广播电影电视行业标准GA- 中国公共安全行业标准 HB- 中国航空工业行业标 准 HG- 中国化工行业标准HJ- 中国环境保护行业标准HY- 中国海洋工作行业标 准 JB- 中国机械行业（含机械、电工、仪器仪表等）强制性 行业标准 JC- 中国建筑材料行业标准JB/T-中国机械行业（含机械、电工、仪器仪表等）推荐 性行业标准 JG- 中国建筑工业行业标准 JR- 中国金融系统行业标准JT- 中国公路、水路运输行 业标准 JY- 中国教育行业标准 JZ- 中国建筑工程标准 LD- 中国劳动和劳动安全 行业标准 LY- 中国林业行业标准 MH- 中国民用航空行业标 准 MT- 中国煤炭行业标准MZ- 中国民政工作行业标准NY- 中国农业行业标准 QB- 中国轻工行业标准QC- 中国汽车行业标准QJ- 中国航天工业行业标准SB- 中国商业行业标准SC- 中国水产行业标准SH- 中国石油化工行业标准 SJ- 中国电子行业标准SL- 中国水利行业标准SN- 中国进出口商品检验行业标准 SY- 中国石油天然气行业标准 TB- 中国铁路运输行业标准TD- 中国土地管理行业标 准 TY- 中国体育行业标准 WB- 中国卫生标准WH- 中国文化行业标准WJ- 中国兵器工业标准XB- 中国稀土行业标准
紧固件材料的选择(螺栓、螺母） 1、紧固件六角头螺栓、等长双头螺栓、全螺纹及螺栓螺母、螺柱螺纹未端采用GB两倒角端型式。 2、紧固件规格 管法兰用紧固件规格采用：M10、M14、M16、M20、M22、M24、M27、M30、M33、M36*3、M39*3、M45*3、M48*3、M56*3、M64*3、M70*3、M76*3、M90*3。 常用紧固件用规格符合GB5782要求及GB901-B级规定。 ３、机械性能 采用GB3098.1 螺栓8.8级；螺母8级。 采用中国石油化工行业标准： 螺栓、螺柱采用：35#、40CR、30CRMO、35CRMOA、25CR2MOV A材料牌号。 螺母采用：25#、40CR、35CRMOA、25CR2MOV A等材料牌号。 其它机械性能指标： 指标强度在800MPa-900MPa以上。 屈服强度在640MPa-720MPa以上。 伸长率在12-15%以上。 硬度HRC25-35%。 一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。 （一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。 1、低碳钢C%≤0.25%国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材料。） 2、中碳钢0.25%
1 / 24
2 / 24
3 / 24
4 / 24
5 / 24 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M14 M16 0.35 0.4 0.45 0.5 0.7 0.8 1.0 1.25 1.5 1.75 2 2 MAX 光面 3.0 3.80 4.50 5.50 7.0 8.50 10.00 13.00 16.00 18.00 21.00 24.00 MAX 滚花 3.14 3.98 4.68 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 24.33 MIN 2.86 3.62 4.32 5.32 6.78 8.28 9.78 12.73 15.73 1 7.73 20.67 23.67 MAX 1.60 2.0 2.50 3.00 4.00 5.00 6.00 8.00 10.00 12.00 14.00 16.00 MIN 1.46 1.86 2.36 2.86 3.82 4.82 5.7 7.64 9.63 11.57 13.57 15.57 扳手号 1.5 1.5 2 2.5 3 4 5 6 8 10 12 14 t dk L ds
6 / 24 d a MAX 平垫圈尺寸c 螺钉和垫片的形式代号小系列S 型 标准系列N 型 大系列L 型 产品 代号 h 公称 d 2MAX h 公称 d 2MAX h 公称 d 2MAX 十字槽小盘头螺钉 S1 2.4 0.6 4.5 0.6 5 0.6 6 平垫圈 S
一、不锈钢的特性： 1、不锈钢定义：不锈钢通常指具有抵抗空气、水、酸、碱盐或其它介质腐蚀能力的钢根据合金成份的不同，分别侧重不锈性和耐酸性，有些钢虽然具有不锈性，但不一定耐酸，耐酸钢通常具有不锈性。所有的不锈钢没有一种能够应付所有的腐蚀环境，都可以不生锈。“不锈钢”是一种错误的名称，因为没有一种能够应付所有腐蚀环境，都可以不生锈的，不锈钢的真正含义只是“难生锈”而已。 2、不锈钢的分类： （1）按组织结构：马氏体不锈钢，铁表体不锈钢，奥氏体不锈钢，双相不锈钢； （2）按钢中主要化学成份：铬不锈钢镍不锈钢，铬镍钼不锈钢，超低碳不锈钢。（用于生产紧固件主要使用300系奥氏体不锈钢，此类不锈钢的主要化学成份是18%铬加8%镍，即一般所称的18-8不锈钢，属铬镍不锈钢系列） （3）奥氏体不锈钢的特性：正常状态下无磁性，冷作加工后略有磁性；在各种温度，均可保持其奥斯田组织，不发生相变，所以不能用热处理使其硬化；但施予冷作加工，可使其硬化，并增加强度。 主要有以下几种钢种：302HQ（0Cr18Ni9Cu3）、SUS304(0Cr18Ni9)、304M、 304J3(302HC)、316(0Cr17Ni12Mo2)、316L(0Cr17Ni14Mo2)。 其化学成份为：
其钢种特性介绍如下： 302HQ：低碳，低氮，低硫，极低之加工硬化率，极佳之冷间加工性，适用于形状复杂，成型难度高之用途。 304：加工硬化率适中，适于一般的冷加工及伸抽，冷加工性能较好。 304M：中等的加工硬化率，适于一般的冷间加工及伸抽。 304HC：添加铜取代镍，降低钢材之加工硬化率，且可维持较低之导磁性。 SUS316：加钼，更佳的耐蚀性及耐孔蚀性。 SUS316L：低碳，较316更佳的耐蚀性及更佳的冷加工性。 二、奥氏体钢螺栓、螺钉和螺柱机械性能
一、螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000 ） 化学成分，% 回火温度性能等级材料和热处理 C P S B 1) ℃ max max max min min max 3.62) ——0.20 0.05 0.06 0.003 —— 4.6 2) ——0.55 0.05 0.06 0.003 —— 4.8 2) 碳钢 5.6 0.13 0.55 0.05 0.06 5.82) 0.003 —— ——0.55 0.05 0.06 6.8 2) 低碳合金钢（如硼、锰或铬），淬火并回火或中0.154) 0.04 0.035 0.035 8.83) 0.003 425 碳钢，淬火并回火0.25 0.55 0.035 0.035 0.154) 0.35 0.035 0.035 低碳合金钢（如硼、锰或铬），淬火并回火或中 9.8 0.003 425 碳钢，淬火并回火0.25 0.55 0.035 0.035 10.9 5)、6) 低碳合金钢（如硼、锰或铬），淬火并回火0.154 ）0.35 0.035 0.035 0.003 340 10.96) 0.25 0.55 0.035 0.035 0.3 中碳钢，淬火并回火或低、中碳合金钢（如硼、 0.20 0.55 0.035 0.035 4) 425 7） 锰或铬），淬火并回火或合金钢淬火并回火 0.20 0.55 0.035 0.035 0.003 10.96)、8）、9）合金钢，淬火并回火7）0.28 0.50 0.035 0.035 0.003 380 1）硼的含量可达0.005%，其非有效硼可由添加钛和（或）铝控制。 2）这些性能等级允许采用易切制造，其硫，磷及铅的最大含量为：硫0.34%；磷0.11%；铅0.35%。 3）为了保证良好的淬透性，螺纹直径超过20mm 的紧固件，需采用对10.9 级规定的钢。 4）含碳量低于0.25%（桶样分析）的低碳合金钢的锰最低含量为：8.8 级：0.6%；9.8、10.9 和10.9级：0.7%。 5）该产品应在性能等级代号下增加一横线标志。10.9 级应符合对10.9 级规定的所有性能，而较低的顺火温度对其在提讥温度的条件下，将造成不同程度的应力削弱。 6）用于该性能等级的材料应具有良好的淬透性，以保证紧固件螺纹截面的芯部在淬火后、回火前获得约90%的马氏体组织。 7）合金钢至少应含有以下远素中的一种元素，其最小含量为：铬0.30%；镍0.30%；钼0.20%；钒0.10% 8）考虑承受抗拉应力，12.9 级的表面不允许有金相能测出的白色磷聚集层。 9）该化学成分和回火温度尚在调查研究中。 二、螺母 1.螺母（精牙螺纹）的材料技术要求（GB/T3098.2-2000 ） 性能等级化学成分，%
