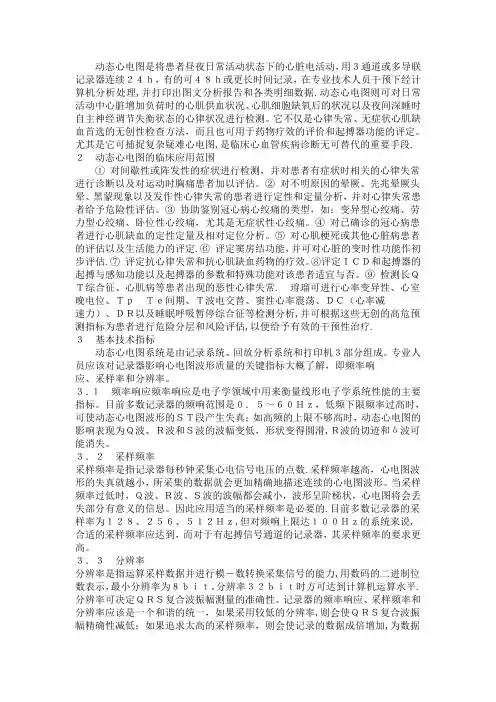

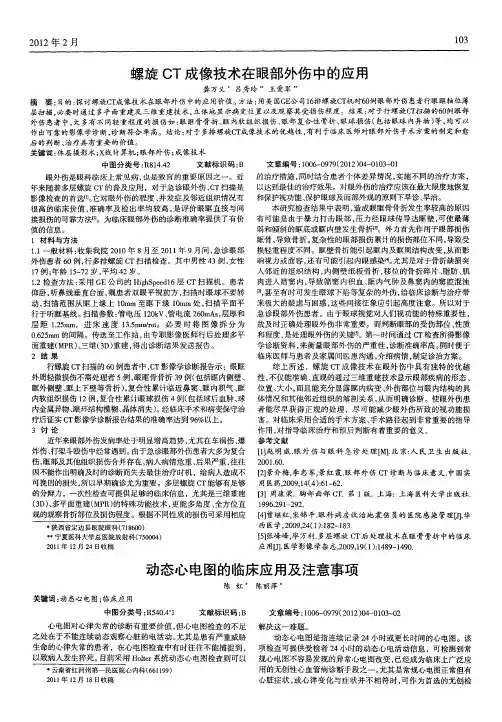

动态心电图是将患者昼夜日常活动状态下的心脏电活动,用3通道或多导联记录器连续24h,有的可48h或更长时间记录,在专业技术人员干预下经计算机分析处理,并打印出图文分析报告和各类明细数据.动态心电图则可对日常活动中心脏增加负荷时的心肌供血状况、心肌细胞缺氧后的状况以及夜间深睡时自主神经调节失衡状态的心律状况进行检测。
它不仅是心律失常、无症状心肌缺血首选的无创性检查方法,而且也可用于药物疗效的评价和起搏器功能的评定。
尤其是它可捕捉复杂疑难心电图,是临床心血管疾病诊断无可替代的重要手段. 2动态心电图的临床应用范围①对间歇性或阵发性的症状进行检测,并对患者有症状时相关的心律失常进行诊断以及对运动时胸痛患者加以评估。
②对不明原因的晕厥、先兆晕厥头晕、黑蒙现象以及发作性心律失常的患者进行定性和定量分析,并对心律失常患者给予危险性评估。
③协助鉴别冠心病心绞痛的类型,如:变异型心绞痛、劳力型心绞痛、卧位性心绞痛,尤其是无症状性心绞痛。
④对已确诊的冠心病患者进行心肌缺血的定性定量及相对定位分析。
⑤对心肌梗死或其他心脏病患者的评估以及生活能力的评定.⑥评定窦房结功能,并可对心脏的变时性功能作初步评估.⑦评定抗心律失常和抗心肌缺血药物的疗效。
⑧评定ICD和起搏器的起搏与感知功能以及起搏器的参数和特殊功能对该患者适宜与否。
⑨检测长QT综合征、心肌病等患者出现的恶性心律失常.瑏瑠可进行心率变异性、心室晚电位、TpTe间期、T波电交替、窦性心率震荡、DC(心率减速力)、DR以及睡眠呼吸暂停综合征等检测分析,并可根据这些无创的高危预测指标为患者进行危险分层和风险评估,以便给予有效的干预性治疗.3基本技术指标动态心电图系统是由记录系统、回放分析系统和打印机3部分组成。
专业人员应该对记录器影响心电图波形质量的关键指标大概了解,即频率响应、采样率和分辨率。
3.1频率响应频率响应是电子学领域中用来衡量线形电子学系统性能的主要指标。

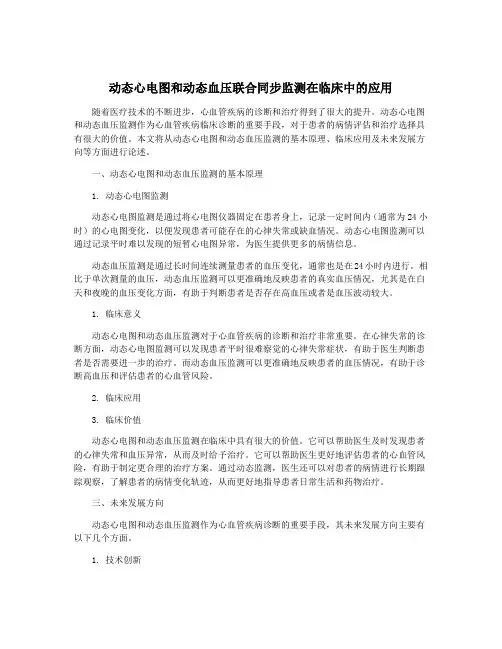

动态心电图和动态血压联合同步监测在临床中的应用随着医疗技术的不断进步,心血管疾病的诊断和治疗得到了很大的提升。
动态心电图和动态血压监测作为心血管疾病临床诊断的重要手段,对于患者的病情评估和治疗选择具有很大的价值。
本文将从动态心电图和动态血压监测的基本原理、临床应用及未来发展方向等方面进行论述。
一、动态心电图和动态血压监测的基本原理1. 动态心电图监测动态心电图监测是通过将心电图仪器固定在患者身上,记录一定时间内(通常为24小时)的心电图变化,以便发现患者可能存在的心律失常或缺血情况。
动态心电图监测可以通过记录平时难以发现的短暂心电图异常,为医生提供更多的病情信息。
动态血压监测是通过长时间连续测量患者的血压变化,通常也是在24小时内进行。
相比于单次测量的血压,动态血压监测可以更准确地反映患者的真实血压情况,尤其是在白天和夜晚的血压变化方面,有助于判断患者是否存在高血压或者是血压波动较大。
1. 临床意义动态心电图和动态血压监测对于心血管疾病的诊断和治疗非常重要。
在心律失常的诊断方面,动态心电图监测可以发现患者平时很难察觉的心律失常症状,有助于医生判断患者是否需要进一步的治疗。
而动态血压监测可以更准确地反映患者的血压情况,有助于诊断高血压和评估患者的心血管风险。
2. 临床应用3. 临床价值动态心电图和动态血压监测在临床中具有很大的价值。
它可以帮助医生及时发现患者的心律失常和血压异常,从而及时给予治疗。
它可以帮助医生更好地评估患者的心血管风险,有助于制定更合理的治疗方案。
通过动态监测,医生还可以对患者的病情进行长期跟踪观察,了解患者的病情变化轨迹,从而更好地指导患者日常生活和药物治疗。
三、未来发展方向动态心电图和动态血压监测作为心血管疾病诊断的重要手段,其未来发展方向主要有以下几个方面。
1. 技术创新随着医疗技术的不断进步,动态心电图和动态血压监测仪器的性能将会不断改善。
传感器的灵敏度、数据采集的稳定性以及对于数据分析的智能化程度都将会逐步提高,使得动态监测的结果更加准确和可靠。

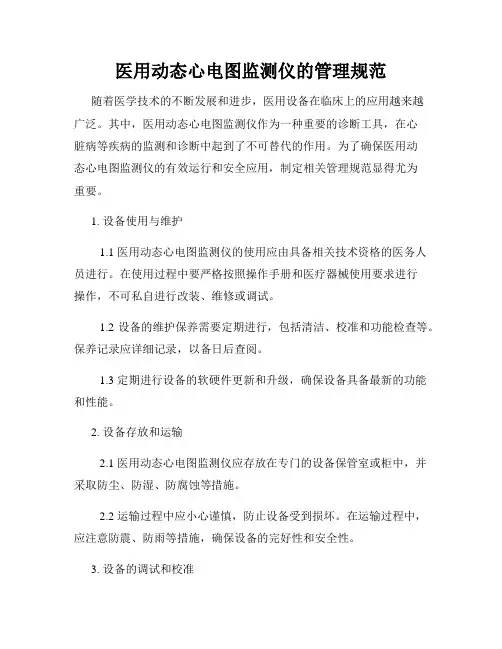

医用动态心电图监测仪的管理规范随着医学技术的不断发展和进步,医用设备在临床上的应用越来越广泛。
其中,医用动态心电图监测仪作为一种重要的诊断工具,在心脏病等疾病的监测和诊断中起到了不可替代的作用。
为了确保医用动态心电图监测仪的有效运行和安全应用,制定相关管理规范显得尤为重要。
1. 设备使用与维护1.1 医用动态心电图监测仪的使用应由具备相关技术资格的医务人员进行。
在使用过程中要严格按照操作手册和医疗器械使用要求进行操作,不可私自进行改装、维修或调试。
1.2 设备的维护保养需要定期进行,包括清洁、校准和功能检查等。
保养记录应详细记录,以备日后查阅。
1.3 定期进行设备的软硬件更新和升级,确保设备具备最新的功能和性能。
2. 设备存放和运输2.1 医用动态心电图监测仪应存放在专门的设备保管室或柜中,并采取防尘、防湿、防腐蚀等措施。
2.2 运输过程中应小心谨慎,防止设备受到损坏。
在运输过程中,应注意防震、防雨等措施,确保设备的完好性和安全性。
3. 设备的调试和校准3.1 医用动态心电图监测仪的调试和校准应由专业技术人员进行,以确保设备的准确性和可靠性。
调试和校准过程中,必须严格遵守相应的操作规程和标准。
3.2 设备的校准应定期进行,校准频率和周期应根据具体设备的规定和厂家要求进行设置。
校准后的记录应保存在设备台账中,以备查阅。
4. 设备的维修和更换4.1 设备出现故障时,应及时联系厂家或专业技术人员进行维修。
禁止使用非专业人员进行私自修理,以免造成进一步的损坏。
4.2 对于无法修复的设备,应及时向医院设备管理部门报备,并按照相关规定进行设备的报废和更换。
5. 设备的数据管理和保密5.1 医用动态心电图监测仪所采集到的数据应进行及时和准确的记录,记录包括患者信息、监测时间、监测结果等内容,并妥善保存。
5.2 对于患者信息和监测结果等数据,应严格遵守相关法律法规和隐私保护政策,保护患者隐私。
5.3 数据的传输和存储应采取安全可靠的技术手段,防止数据泄露和丢失。

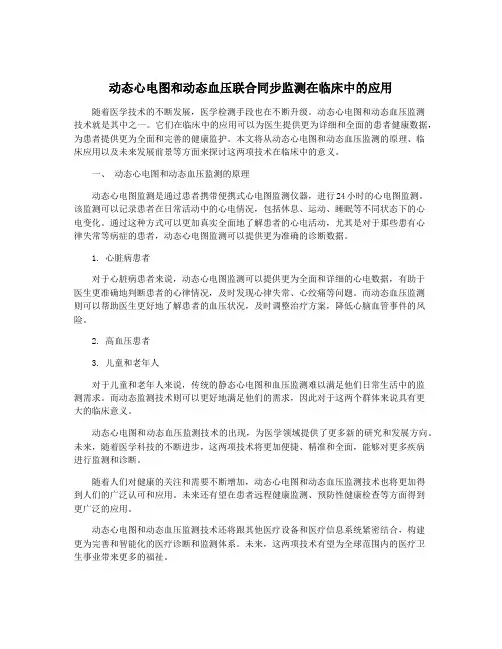

动态心电图和动态血压联合同步监测在临床中的应用随着医学技术的不断发展,医学检测手段也在不断升级。
动态心电图和动态血压监测技术就是其中之一。
它们在临床中的应用可以为医生提供更为详细和全面的患者健康数据,为患者提供更为全面和完善的健康监护。
本文将从动态心电图和动态血压监测的原理、临床应用以及未来发展前景等方面来探讨这两项技术在临床中的意义。
一、动态心电图和动态血压监测的原理动态心电图监测是通过患者携带便携式心电图监测仪器,进行24小时的心电图监测。
该监测可以记录患者在日常活动中的心电情况,包括休息、运动、睡眠等不同状态下的心电变化。
通过这种方式可以更加真实全面地了解患者的心电活动,尤其是对于那些患有心律失常等病症的患者,动态心电图监测可以提供更为准确的诊断数据。
1. 心脏病患者对于心脏病患者来说,动态心电图监测可以提供更为全面和详细的心电数据,有助于医生更准确地判断患者的心律情况,及时发现心律失常、心绞痛等问题。
而动态血压监测则可以帮助医生更好地了解患者的血压状况,及时调整治疗方案,降低心脑血管事件的风险。
2. 高血压患者3. 儿童和老年人对于儿童和老年人来说,传统的静态心电图和血压监测难以满足他们日常生活中的监测需求。
而动态监测技术则可以更好地满足他们的需求,因此对于这两个群体来说具有更大的临床意义。
动态心电图和动态血压监测技术的出现,为医学领域提供了更多新的研究和发展方向。
未来,随着医学科技的不断进步,这两项技术将更加便捷、精准和全面,能够对更多疾病进行监测和诊断。
随着人们对健康的关注和需要不断增加,动态心电图和动态血压监测技术也将更加得到人们的广泛认可和应用。
未来还有望在患者远程健康监测、预防性健康检查等方面得到更广泛的应用。
动态心电图和动态血压监测技术还将跟其他医疗设备和医疗信息系统紧密结合,构建更为完善和智能化的医疗诊断和监测体系。
未来,这两项技术有望为全球范围内的医疗卫生事业带来更多的福祉。

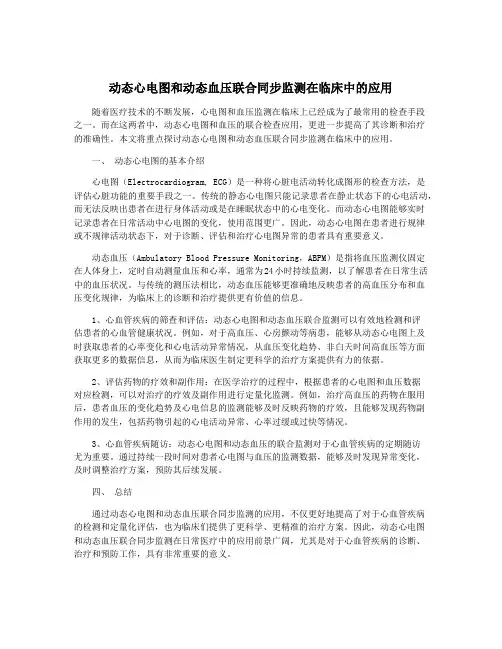

动态心电图和动态血压联合同步监测在临床中的应用随着医疗技术的不断发展,心电图和血压监测在临床上已经成为了最常用的检查手段之一。
而在这两者中,动态心电图和血压的联合检查应用,更进一步提高了其诊断和治疗的准确性。
本文将重点探讨动态心电图和动态血压联合同步监测在临床中的应用。
一、动态心电图的基本介绍心电图(Electrocardiogram, ECG)是一种将心脏电活动转化成图形的检查方法,是评估心脏功能的重要手段之一。
传统的静态心电图只能记录患者在静止状态下的心电活动,而无法反映出患者在进行身体活动或是在睡眠状态中的心电变化。
而动态心电图能够实时记录患者在日常活动中心电图的变化,使用范围更广。
因此,动态心电图在患者进行规律或不规律活动状态下,对于诊断、评估和治疗心电图异常的患者具有重要意义。
动态血压(Ambulatory Blood Pressure Monitoring,ABPM)是指将血压监测仪固定在人体身上,定时自动测量血压和心率,通常为24小时持续监测,以了解患者在日常生活中的血压状况。
与传统的测压法相比,动态血压能够更准确地反映患者的高血压分布和血压变化规律,为临床上的诊断和治疗提供更有价值的信息。
1、心血管疾病的筛查和评估:动态心电图和动态血压联合监测可以有效地检测和评估患者的心血管健康状况。
例如,对于高血压、心房颤动等病患,能够从动态心电图上及时获取患者的心率变化和心电活动异常情况,从血压变化趋势、非白天时间高血压等方面获取更多的数据信息,从而为临床医生制定更科学的治疗方案提供有力的依据。
2、评估药物的疗效和副作用:在医学治疗的过程中,根据患者的心电图和血压数据对应检测,可以对治疗的疗效及副作用进行定量化监测。
例如,治疗高血压的药物在服用后,患者血压的变化趋势及心电信息的监测能够及时反映药物的疗效,且能够发现药物副作用的发生,包括药物引起的心电活动异常、心率过缓或过快等情况。
3、心血管疾病随访:动态心电图和动态血压的联合监测对于心血管疾病的定期随访尤为重要。

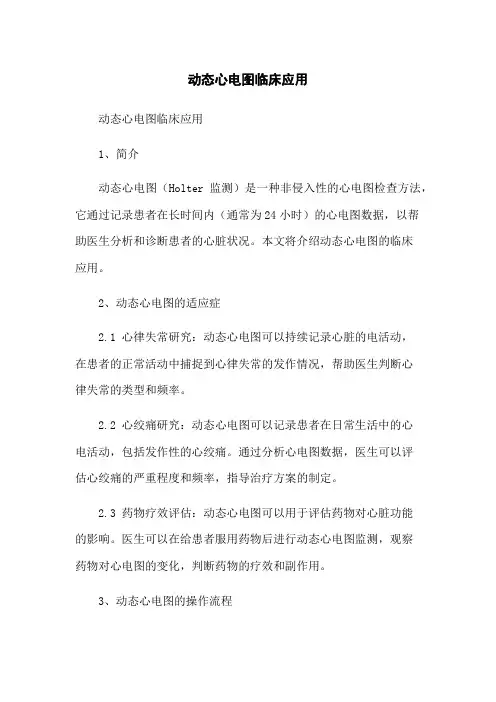

动态心电图临床应用动态心电图临床应用1、简介动态心电图(Holter监测)是一种非侵入性的心电图检查方法,它通过记录患者在长时间内(通常为24小时)的心电图数据,以帮助医生分析和诊断患者的心脏状况。
本文将介绍动态心电图的临床应用。
2、动态心电图的适应症2.1 心律失常研究:动态心电图可以持续记录心脏的电活动,在患者的正常活动中捕捉到心律失常的发作情况,帮助医生判断心律失常的类型和频率。
2.2 心绞痛研究:动态心电图可以记录患者在日常生活中的心电活动,包括发作性的心绞痛。
通过分析心电图数据,医生可以评估心绞痛的严重程度和频率,指导治疗方案的制定。
2.3 药物疗效评估:动态心电图可以用于评估药物对心脏功能的影响。
医生可以在给患者服用药物后进行动态心电图监测,观察药物对心电图的变化,判断药物的疗效和副作用。
3、动态心电图的操作流程3.1 患者准备:患者需要将胸部贴上特殊的电极贴片,连接到动态心电图记录仪上。
患者需要在记录过程中保持正常的日常活动,同时避免剧烈运动和情绪波动。
3.2 数据采集:动态心电图记录仪将持续记录患者的心电图数据,并将数据存储在内部存储器中。
记录过程中,患者需要记录任何引起不适或相关症状的事件。
3.3 数据分析:医生可以使用专业的心电图分析软件,对记录的心电图数据进行分析和解读。
分析包括心率分析、心律失常的检测和分类、心电图的特征参数等。
4、动态心电图的优势和局限性4.1 优势:- 持续记录:相比于常规心电图,动态心电图可以持续记录患者的心电活动,获得更全面和准确的数据。
- 捕捉心律失常:动态心电图可以在患者的正常活动中捕捉到心律失常的发作情况,有助于医生对心律失常的诊断和治疗。
- 方便患者:患者只需要在记录期间正常生活,无需住院或照顾。
4.2 局限性:- 时效性:动态心电图需要患者佩戴记录仪24小时或更长时间,有可能错过某些关键事件。
- 可能不适用于一些特殊情况:如无法忍受记录仪的患者、心脏起搏器患者等。

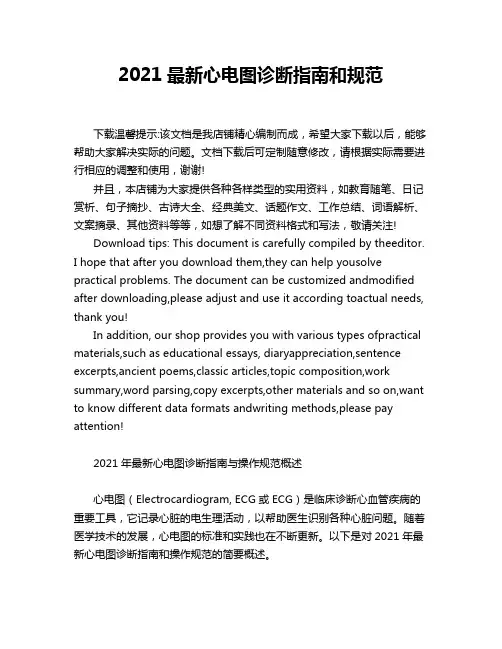

2021最新心电图诊断指南和规范下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!2021年最新心电图诊断指南与操作规范概述心电图(Electrocardiogram, ECG或ECG)是临床诊断心血管疾病的重要工具,它记录心脏的电生理活动,以帮助医生识别各种心脏问题。

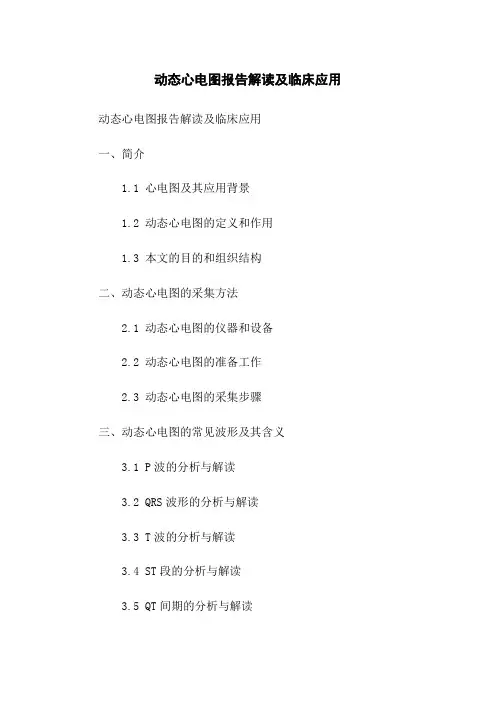

动态心电图报告解读及临床应用动态心电图报告解读及临床应用
