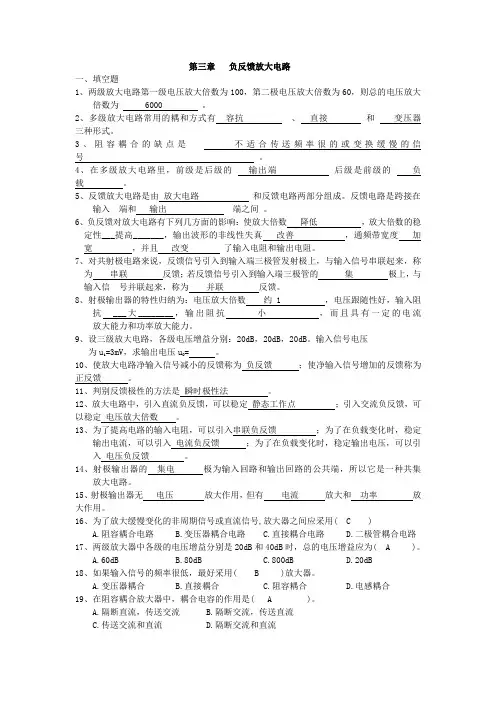

第三章负反馈放大电路
一、填空题
1、两级放大电路第一级电压放大倍数为100,第二极电压放大倍数为60,则总的电压放大倍
数为 6000 。
2、多级放大电路常用的耦与方式有容抗、直接与变压器三种形式。
3、阻容耦合的缺点就是不适合传送频率很的或变换缓慢的信号。
4、在多级放大电路里,前级就是后级的输出端后级就是前级的负载。
5、反馈放大电路就是由放大电路与反馈电路两部分组成。反馈电路就是跨接
在输入端与输出端之间。
6、负反馈对放大电路有下列几方面的影响:使放大倍数降低 ,放大倍数的稳定性___提高_______,输出波形的非线性失真改善 ,通频带宽度加宽 ,并且改变了输入电阻与输出电阻。
7、对共射极电路来说,反馈信号引入到输入端三极管发射极上,与输入信号串联起来,称为串联反馈;若反馈信号引入到输入端三极管的集极上,与输入信号并联起来,称为并联反馈。
8、射极输出器的特性归纳为:电压放大倍数约 1 ,电压跟随性好,输入阻抗
___大________,输出阻抗小,而且具有一定的电流放大能力与功率放大能力。
9、设三级放大电路,各级电压增益分别:20dB,20dB,20dB。输入信号电压
为u i=3mV,求输出电压u O= 。
10、使放大电路净输入信号减小的反馈称为负反馈 ;使净输入信号增加的反馈称为正反馈。
11、判别反馈极性的方法就是瞬时极性法。
12、放大电路中,引入直流负反馈,可以稳定静态工作点 ;引入交流负反馈,可以稳定电压放大倍数。
13、为了提高电路的输入电阻,可以引入串联负反馈 ;为了在负载变化时,稳定输出
电流,可以引入电流负反馈 ;为了在负载变化时,稳定输出电压,可以引入电压负反馈。
14、射极输出器的集电极为输入回路与输出回路的公共端,所以它就是一种共集
放大电路。
15、射极输出器无电压放大作用,但有电流放大与功率放大作用。
16、为了放大缓慢变化的非周期信号或直流信号,放大器之间应采用( C )
A、阻容耦合电路
B、变压器耦合电路
C、直接耦合电路
D、二极管耦合电路
17、两级放大器中各级的电压增益分别就是20dB与40dB时,总的电压增益应为( A )。
A、60dB
B、80dB
C、800dB
D、20dB
18、如果输入信号的频率很低,最好采用( B )放大器。
A、变压器耦合
B、直接耦合
C、阻容耦合
D、电感耦合
19、在阻容耦合放大器中,耦合电容的作用就是( A )。
A、隔断直流,传送交流
B、隔断交流,传送直流
C、传送交流与直流
D、隔断交流与直流
20、直接耦合与阻容耦合的多级放大电路之间的主要不同点就是( A )
A、放大的信号不同
B、直流通路不同
C、交流通路不同
二、选择题
1、若反馈深度|1+AF|<1时,放大电路工作于( A )状态。
A、正反馈
B、负反馈
C、自激振荡
D、无反馈
2、若反馈深度|1+AF|=0时,放大电路工作于( C )状态。
A、正反馈
B、负反馈
C、自激振荡
D、无反馈
3、能使输出电阻降低的就是( A )负反馈;能使输出电阻提高的就是( B )负反馈。
A、电压
B、电流
C、串联
D、并联
4、能使输入电阻提高的就是( C )反馈;能使输入电阻降低的就是( D )反馈。
A、电压负
B、电流负
C、串联负
D、并联负
5、能使输出电压稳定的就是( A )负反馈,能使输出电流稳定的就是( B )负反馈。
A、电压
B、电流
C、串联
D、并联
6、能提高放大倍数的就是( C )反馈,能稳定放大器增益的就是( D )反馈。
A、电压
B、电流
C、正
D、负
7、能稳定静态工作点的就是( A )反馈,能改善放大器性能的就是(B )反馈。
A、直流负
B、交流负
C、直流电流负
D、交流电压负
8、为了提高反馈效果,对串在负反馈应使信号源内阻R S( B )。
A、尽可能大
B、尽可能小
C、大小适中
9、对于电压负反馈要求负载电阻( A )
A、尽可能大
B、尽可能小
C、大小适中
10、串联负反馈可使( A )的输入电阻增加到开环时的(1+AF)倍。
A、反馈环路内
B、反馈环路外
C、反馈环路内与外
11、电压负反馈可使( A )的输出电阻减小到开环时的(1+A0F)倍。
A、反馈环路内
B、反馈环路外
C、反馈环路内与外
12、要得到一个由电流控制的电流源,应选( D )负反馈放大电路。
A、电压串联
B、电压并联
C、电流串联
D、电流并联
13、需要一个阻抗变换电路,要求Ri小,Ro大,应选( D )负反馈放大电路。
A、电压串联
B、电压并联
C、电流串联
D、电流并联
14、多级放大电路比单级放大电路的通频带( B )。
A、宽
B、窄
C、一样
D、无法确定
15、多级放大电路的输入电阻等于( A )。
A、第一级输入电阻
B、最后一级输出电阻
C、增益最高的那一级电阻
D、无法确定
三、判断题
1、共集放大电路既能放大电压,也能放大电流。( X )
2、阻容耦合放大器能放大交、直流信号。( X )
3、负反馈能改善放大电路的性能。所以,负反馈越强越好。( X )
4、为提高放大倍数,可适当引入正反馈。( Y )
5、当放大器负载不变时,引入电压或电流负反馈均可稳定放大器的电压放大倍数。( Y )
6、给放大电路加入负反馈,就一定能改善其性能。( X )
7、同一个放大路中可以同时引入正反馈与负反馈。( Y )
