表面粗糙度的符号和画法

表面粗糙度符号、代号及其注法标准等效采用ISO1302——1992。

表面粗糙度原称表面光洁度，是指加工表面上所具有的较小间距和峰谷所组成的微观几何形状特性，一般由加工方法和其它因素形成。

属于几何精度的表面结构范畴。

通俗地讲，就是指零件表面经加工后遗留的痕迹，在微小的区间内形成的高低不平的程度（也可以说成为粗糙的程度）用数值表现出来，作为评价表面状况的一个依据。

它是研究和评定零件表面粗糙状况的一项质量指标，是在一个限定的区域内排除了表面形状和波纹度误差的零件表面的微观不规则状况。

零件在参与工作时，其表面的不规则状况直接影响了表面的耐磨性、耐腐蚀性、疲劳强度；也影响了两表面间的接触刚度、密封性；还影响流体运动阻力的大小、导电、导热等性能。

因此，各国十分注意表面粗糙度这门学科的发展。

前苏联、德国和法国等国家成立了专门的研究机构，从事研究表面粗糙度对产品质量的影响，并在改进表面特征状况等方面取得了显著的成果。

表面粗糙度的标准化工作是从三十年代开始发展起来的，和形位公差一样，也是首先从解决图样标注的统一开始的。

前联邦德国标准DIN140发布于1939年，是世界上最早的有关表面粗糙度方面的标准。

这个标准只规定表面粗糙度的符号，把需要加工的表面分为▽、▽▽、▽▽▽、▽▽▽▽，不需要加工的表面用符号∽表示。

由于没有参数标准，因此各个符号均无既定的数值，而是凭目测加以区分。

最早制订表面粗糙度参数标准的是美国，它于1940年发布了美国标准ASAB46.1—1940《表面粗糙度、波纹度和加工纹理》，1947年又修订为ASAB46.1—1947。

标准采用中线制，在高度方向并列四个参数，并规定了数值系列。

美国的现行标准是ANSIB 46.1—1978，与英国、加拿大标准一致。

标准中规定了个各种参数及定义，明确以轮廓算术平均偏差R a为主要参数，其他参数在特殊需要时应用。

它的表面粗糙度数值不分等级，采用与符号一起直接标注在图样上的形式表示。

CAD中标注表面粗糙度的方法1表面粗糙度的概念表面粗糙度指零件经过加工后，在零件表面上产生的较小间距和微小峰谷所组成的微观几何形状特征。

一般是由所采取的加工方法和（或）其他因素形成的。

零件表面的功用不同，所需的表面粗糙度参数值也不一样。

零件图上要标注表面粗糙度代（符）号，用以说明该零件表面完工后须达到的表面技术要求。

表面粗糙度参数有3种：①轮廓算术平均偏差Ra；②微观不平度十点高度Rz；③轮廓最大高度Ry。

目前，一般机械制造工业中主要选用Ra数值。

2表面粗糙度基本符号的画法见图1。

图1表面粗糙度基本符号的画法及尺寸/基本符号加一短划，表示表面是用去除材料的方法获得。

如车、铣、钻、磨等加工方法获得。

/基本符号加一小圆，表示表面是用不去除材料的方法获得。

如：铸、锻、冲压、热轧、冷轧、粉末冶金等方法获得。

表面粗糙度数值及其有关规定在符号中注写的位置见图2。

图2表面粗糙度各项规定符号的位置其中：al、a2:表面粗糙度高度参数代号及其数值，卩mb:加工要求、镀、涂表面处理或其他说明等；c :取样长度，mmd:加工纹理方向符号；e：加工余量。

mmf :表面粗糙度间距参数值（唧）或轮廓支承长度率。

3图样上的标注方法(1) 表面粗糙度代(符)号一般标注在可见轮廓线、尺寸界线、引出线或其延长线上，符号的尖端须从材料外指向表面，代号中数字的方向必须与尺寸数字方向一致。

(2) 表面粗糙度代(符)号在零件不同表面中数字及符号的方向，见图3。

图3表面粗糙度代(符)号在零件不同表面中数字及符号的方向4制作表面粗糙度的图块在Auto CAD绘图环境下，表面粗糙度不能直接标注，需要事先按照机械制图国家标准对表面粗糙度标注的要求，画出表面粗糙度符号，然后定义成带属性的块，在标注时用插入块的方法进行标注。

下面以用去除材料的方法，在Auto CAD 绘图环境下应用带属性块的方法来制作表面粗糙度符号，并将其标注在技术图样中。

在技术图样中，由于幅面不同，在其上所标注的字号也不同，为了在使用过程中能够比较容易地确定表面粗糙度符号的缩放比例值与所标注的字号相匹配，将表面粗糙度符号绘制在尺寸为1X 1的正方形中。

表面粗糙度及表面粗糙度的标注方法优秀文档(可以直接使用，可编辑实用优质文档，欢迎下载）一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。

无max min则表示是上极限或下极限，如果有则表示最大值和最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二.表面粗糙度的代号1.d' =h/10；H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值(mm)；b加工方法、镀涂或其他表面处理；c取样长度(mm)；d加工纹理方向符号；e加工余量(mm)；f粗糙度间距参数值(mm)或轮廊支承长度率。

2.零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线，加工方法也可在图样的技术要求中说明3.加工纹理方向：= 纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x 纹理呈两相交的方向M 纹理呈多方向c 纹理呈近似同心圆R 纹理呈近似的放射状p 纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。

表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次。

当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余”两字当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注序号标注规定及说明图例１当零件的大部分表面具有相同的表由粗糙度要求时，对其中使用最多的一种代（符）号可统一注在图样的右上角，并加注‘其余”两字，且应是图样上其它代（符）号高度的1.4倍２代号中数字注写方向应与尺寸数字方向一致；倾斜表面的代号及数字标控方向应符合图右规定３带有横线的表面粗糙度应按右图方式标注４当地位狭小不使标注时．可引出标注；细线相连的不连续同一表面．只要标注５零件所在表面具有相同的表面粗糙度要求，在右上角统一标注代号６简化注法；为了简化标注方法，或标注位置受到限制时．可以标注简化代号，但必须在标题栏附近说明这些简化代号的意义７省略注法当仅有同一种表而粗糙度的去除材料加工的在面．以及不会除材料的表面时，可采用省略注法，但必须在标题附近说明这些省略代号的意义８零件上重复素（孔，槽，齿等）的表面只标注其中一个。

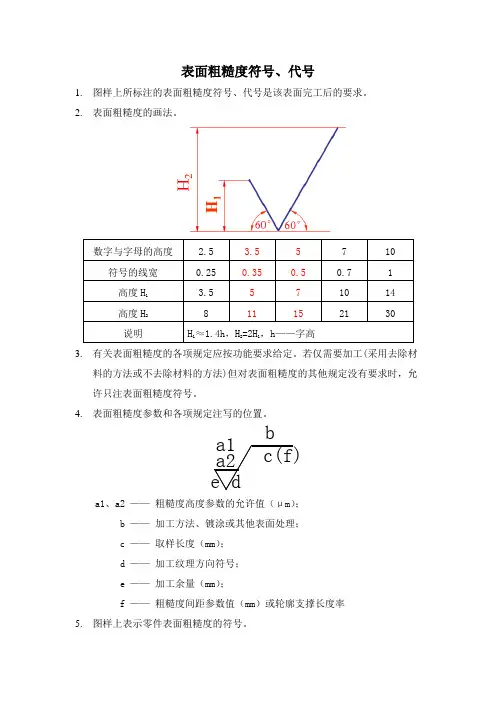

表面粗糙度符号、代号1. 图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。

2. 表面粗糙度的画法。

3. 有关表面粗糙度的各项规定应按功能要求给定。

若仅需要加工(采用去除材料的方法或不去除材料的方法)但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度符号。

4. 表面粗糙度参数和各项规定注写的位置。

a1、a2 —— 粗糙度高度参数的允许值（μm ）；b —— 加工方法、镀涂或其他表面处理；c —— 取样长度（mm ）；d —— 加工纹理方向符号；e —— 加工余量（mm ）；f —— 粗糙度间距参数值（mm ）或轮廓支撑长度率5. 图样上表示零件表面粗糙度的符号。

b6.当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16%时，应在图样上标注表面粗糙度参数的上限值或下限值。

7.当要求在表面粗糙度参数的所有实测值中不得超过规定值时，应在图样上标注表面粗糙度参数的最大值或最小值。

8.表面粗糙度高度参数轮廓算术平均偏差R a值的标注见下表，R a在代号中用数值表示(单位为微米μm)，参数值前可不标注参数代号。

9.表面粗糙度高度参数轮廓微观不平度十点高度R z、轮廓最大高度R y值(单位为微米μm)的标注见下表，前需标注出相应的参数代号。

10.取样长度应标注在符号长边的横线下面，见图1。

图1若按GB 10610—1989第6.1条中表1、表2的有关规定选用对应的取样长度时，在图样上可省略标注。

11.若需要标注表面粗糙度间距参数轮廓的单峰平均间距S值、轮廓微观不平度的平均间距S m值或轮廓支承长度率tp时，应注在符号长边的横线下面，数值写在相应代号的后面。

图2a是轮廓微观不平度的平均间距S m上限值的标注示例。

图2b是轮廓支承长度率t p的标注示例，表示水平截距C在轮廓最大高度R y的50%位置上，支承长度率为70%，给出的t p为下限值。

图2c为S m最大值的标注示例。

图2d为t p最小值的标注示例。

一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。

无max min则表示是上极限或下极限，如果有则表示最大值和最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二.表面粗糙度的代号1.d' =h/10；H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值(mm)；b 加工方法、镀涂或其他表面处理；c 取样长度(mm)；d 加工纹理方向符号；e 加工余量(mm)；f 粗糙度间距参数值(mm)或轮廊支承长度率。

2.零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线，加工方法也可在图样的技术要求中说明3.加工纹理方向：=纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x纹理呈两相交的方向M纹理呈多方向c纹理呈近似同心圆R纹理呈近似的放射状p纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。

表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次。

当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余”两字当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

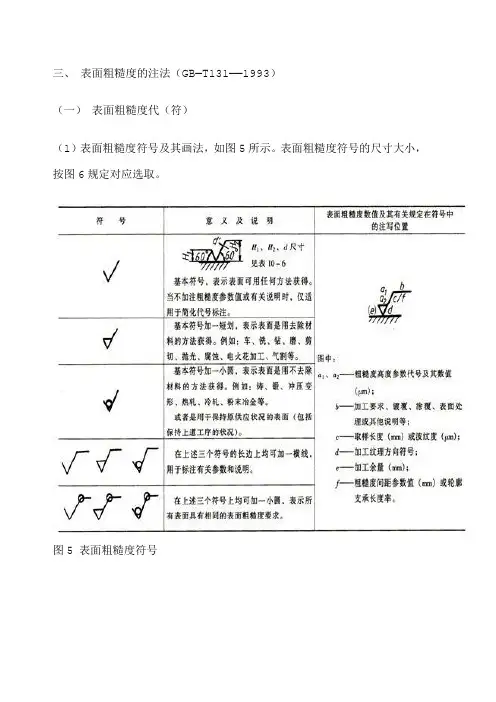

三、表面粗糙度的注法（GB—T131——1993）
（一）表面粗糙度代（符）
（1）表面粗糙度符号及其画法，如图5所示。

表面粗糙度符号的尺寸大小，按图6规定对应选取。

图5 表面粗糙度符号
图6 表面粗糙度符号画法
（2）糙度数值及其有关规定在符号中的注写位置，如图5所示，标注方法如下： 1）采用表面粗糙度参数值Ra时，省略符号Ra，只将其数值注写在表面粗糙度符号上方，单位为微米，如图7。

图7 表面粗糙度值注法
2）彩表面粗糙度的其他参数，如轮廓最大高度Rz时，需在其参数值前注出相应的符号，单位为微米（FM），见图8。

图8 其它表面粗糙度值注法
3）若需要表示取样长度、指定的加工方法，镀覆其他表面处理的要求，或控制加工纹理方向时，其注法如图9。

图9 取样长度、指定的加工方法、镀覆或其他表面处理的要求和控制表面加工纹理方向的注法。

表面粗糙度符号、代号1. 图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。

2. 表面粗糙度的画法。

3. 有关表面粗糙度的各项规定应按功能要求给定。

若仅需要加工(采用去除材料的方法或不去除材料的方法）但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度符号。

4. 表面粗糙度参数和各项规定注写的位置。

a1、a2 —- 粗糙度高度参数的允许值（μm ）；b -— 加工方法、镀涂或其他表面处理;c —— 取样长度（mm ）；d —— 加工纹理方向符号；e —— 加工余量(mm)；f —— 粗糙度间距参数值（mm)或轮廓支撑长度率b5.图样上表示零件表面粗糙度的符号。

6.当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16％时,应在图样上标注表面粗糙度参数的上限值或下限值.7.当要求在表面粗糙度参数的所有实测值中不得超过规定值时,应在图样上标注表面粗糙度参数的最大值或最小值。

8.表面粗糙度高度参数轮廓算术平均偏差R a值的标注见下表，R a在代号中用数值表示(单位为微米μm）,参数值前可不标注参数代号。

用任何方法获得的表面粗糙度，9.表面粗糙度高度参数轮廓微观不平度十点高度R z、轮廓最大高度R y值（单位为微米μm)的标注见下表，前需标注出相应的参数代号。

10.取样长度应标注在符号长边的横线下面，见图1。

图1若按GB 10610-1989第6。

1条中表1、表2的有关规定选用对应的取样长度时，在图样上可省略标注。

11.若需要标注表面粗糙度间距参数轮廓的单峰平均间距S值、轮廓微观不平度的平均间距S m值或轮廓支承长度率tp时，应注在符号长边的横线下面，数值写在相应代号的后面。

图2a是轮廓微观不平度的平均间距S m上限值的标注示例.图2b是轮廓支承长度率t p的标注示例,表示水平截距C在轮廓最大高度R y的50％位置上,支承长度率为70％，给出的t p为下限值.图2c为S m最大值的标注示例。

一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。

无max min则表示是上极限或下极限，如果有则表示最大值和最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二.表面粗糙度的代号1.d' =h/10；H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值(mm)；b加工方法、镀涂或其他表面处理；c取样长度(mm)；d加工纹理方向符号；e加工余量(mm)；f粗糙度间距参数值(mm)或轮廊支承长度率。

2.零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线，加工方法也可在图样的技术要求中说明3.加工纹理方向：= 纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x 纹理呈两相交的方向M 纹理呈多方向c 纹理呈近似同心圆R 纹理呈近似的放射状p 纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。

表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次。

当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余”两字当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注序号标注规定及说明图例１当零件的大部分表面具有相同的表由粗糙度要求时，对其中使用最多的一种代（符）号可统一注在图样的右上角，并加注‘其余”两字，且应是图样上其它代（符）号高度的1.4倍２代号中数字注写方向应与尺寸数字方向一致；倾斜表面的代号及数字标控方向应符合图右规定３带有横线的表面粗糙度应按右图方式标注４当地位狭小不使标注时．可引出标注；细线相连的不连续同一表面．只要标注５零件所在表面具有相同的表面粗糙度要求，在右上角统一标注代号６简化注法；为了简化标注方法，或标注位置受到限制时．可以标注简化代号，但必须在标题栏附近说明这些简化代号的意义７省略注法当仅有同一种表而粗糙度的去除材料加工的在面．以及不会除材料的表面时，可采用省略注法，但必须在标题附近说明这些省略代号的意义８零件上重复素（孔，槽，齿等）的表面只标注其中一个。

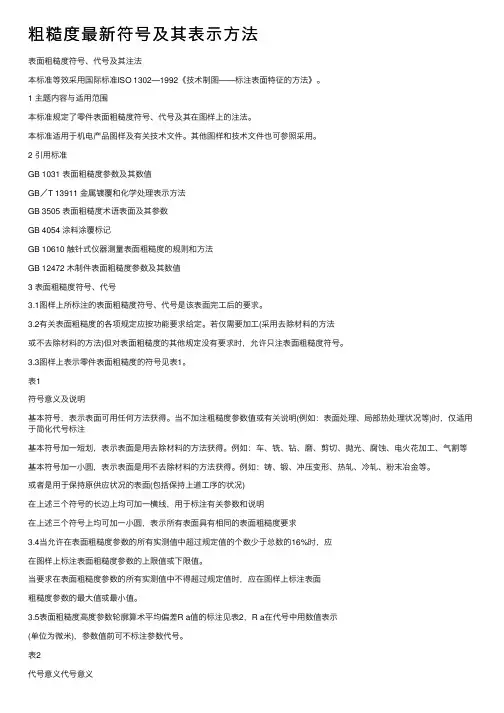

粗糙度最新符号及其表⽰⽅法表⾯粗糙度符号、代号及其注法本标准等效采⽤国际标准ISO 1302—1992《技术制图——标注表⾯特征的⽅法》。

1 主题内容与适⽤范围本标准规定了零件表⾯粗糙度符号、代号及其在图样上的注法。

本标准适⽤于机电产品图样及有关技术⽂件。

其他图样和技术⽂件也可参照采⽤。

2 引⽤标准GB 1031 表⾯粗糙度参数及其数值GB／T 13911 ⾦属镀覆和化学处理表⽰⽅法GB 3505 表⾯粗糙度术语表⾯及其参数GB 4054 涂料涂覆标记GB 10610 触针式仪器测量表⾯粗糙度的规则和⽅法GB 12472 ⽊制件表⾯粗糙度参数及其数值3 表⾯粗糙度符号、代号3.1图样上所标注的表⾯粗糙度符号、代号是该表⾯完⼯后的要求。

3.2有关表⾯粗糙度的各项规定应按功能要求给定。

若仅需要加⼯(采⽤去除材料的⽅法或不去除材料的⽅法)但对表⾯粗糙度的其他规定没有要求时，允许只注表⾯粗糙度符号。

3.3图样上表⽰零件表⾯粗糙度的符号见表1。

表1符号意义及说明基本符号，表⽰表⾯可⽤任何⽅法获得。

当不加注粗糙度参数值或有关说明(例如：表⾯处理、局部热处理状况等)时，仅适⽤于简化代号标注基本符号加⼀短划，表⽰表⾯是⽤去除材料的⽅法获得。

例如：车、铣、钻、磨、剪切、抛光、腐蚀、电⽕花加⼯、⽓割等基本符号加⼀⼩圆，表⽰表⾯是⽤不去除材料的⽅法获得。

例如：铸、锻、冲压变形、热轧、冷轧、粉末冶⾦等。

或者是⽤于保持原供应状况的表⾯(包括保持上道⼯序的状况)在上述三个符号的长边上均可加⼀横线，⽤于标注有关参数和说明在上述三个符号上均可加⼀⼩圆，表⽰所有表⾯具有相同的表⾯粗糙度要求3.4当允许在表⾯粗糙度参数的所有实测值中超过规定值的个数少于总数的16%时，应在图样上标注表⾯粗糙度参数的上限值或下限值。

当要求在表⾯粗糙度参数的所有实测值中不得超过规定值时，应在图样上标注表⾯粗糙度参数的最⼤值或最⼩值。

3.5表⾯粗糙度⾼度参数轮廓算术平均偏差R a值的标注见表2，R a在代号中⽤数值表⽰(单位为微⽶)，参数值前可不标注参数代号。

.表面粗糙度代号GB/T131-93规定,表面粗糙度代号是由规定的符号和有关参数组成,表面粗糙度符号的画法和意义如下表所示表13-3 表面粗糙度的符号和画法序号符号意义1 基本符号，表示表面可用任何方法获得。

当不加注粗糙度参数值或有关说明时，仅适用于简化代号标注。

2 表示表面是用去除材料的方法获得，如车、铣、钻、磨等。

3 表示表面是用不去除材料的方法获得，如铸、锻、冲压、冷轧等。

4 在上述三个符号的长边上可加一横线，用于标注有关参数或说明。

5 在上述三个符号的长边上可加一小圆，表示所有表面具有相同的表面粗糙度要求。

6 当参数值的数字或大写字母的高度为2.5mm时，粗糙度符号的高度取8mm，三角形高度取3.5mm，三角形是等边三角形。

当参数值不是2.5时，粗糙度符号和三角形符号的高度也将发生变化。

4.常用表面粗糙度Ra的数值与加工方法表面特征表面粗糙度(Ra)数值加工方法举例明显可见刀痕粗车、粗刨、粗铣、钻孔微见刀痕精车、精刨、精铣、粗铰、粗磨看不见加工痕迹，微辩加工方向精车、精磨、精铰、研磨暗光泽面研磨、珩磨、超精磨5.表面粗糙度的选择表面粗糙度的选择，既要考虑零件表面的功能要求，又要考虑经济性，还要考虑现有的加工设备。

一般应遵从以下原则：(1) 同一零件上工作表面比非工作表面的参数值要小；(2) 摩擦表面要比非摩擦表面的参数小。

有相对运动的工作表面，运动速度越高，其参数值越小；(3) 配合精度越高，参数值越小。

间隙配合比过盈配合的参数值小；(4) 配合性质相同时，零件尺寸越小，参数值越小；(5) 要求密封、耐腐蚀或具有装饰性的表面，参数值要小。

一。

表面粗糙度的符号注意:极限值表示参数的实测值中允许少于总数的16％的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。

无max min则表示是上极限或下极限,如果有则表示最大值和最小值,单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二。

表面粗糙度的代号1.d’ =h/10;H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值（mm)；b加工方法、镀涂或其他表面处理；c取样长度（mm）；d加工纹理方向符号；e加工余量(mm)；f粗糙度间距参数值（mm）或轮廊支承长度率。

2。

零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线,加工方法也可在图样的技术要求中说明3.加工纹理方向：= 纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x 纹理呈两相交的方向M 纹理呈多方向c 纹理呈近似同心圆R 纹理呈近似的放射状p 纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。

表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上,符号的尖端必须从材料外指向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上,每一表面一般只标注一次。

当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余”两字当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注序号标注规定及说明图例１当零件的大部分表面具有相同的表由粗糙度要求时，对其中使用最多的一种代（符）号可统一注在图样的右上角,并加注‘其余”两字，且应是图样上其它代（符）号高度的1.4倍２代号中数字注写方向应与尺寸数字方向一致；倾斜表面的代号及数字标控方向应符合图右规定３带有横线的表面粗糙度应按右图方式标注４当地位狭小不使标注时．可引出标注；细线相连的不连续同一表面．只要标注５零件所在表面具有相同的表面粗糙度要求，在右上角统一标注代号６简化注法；为了简化标注方法，或标注位置受到限制时．可以标注简化代号，但必须在标题栏附近说明这些简化代号的意义７省略注法当仅有同一种表而粗糙度的去除材料加工的在面．以及不会除材料的表面时，可采用省略注法，但必须在标题附近说明这些省略代号的意义８零件上重复素（孔，槽，齿等）的表面只标注其中一个。

表面粗糙度及符号1. 表面粗糙度表面粗糙度符号见表1。

表1表面粗糙 最大高度允许 标准取样 代号 度符号 的最大值 长度备注：1）尽量不使用括号内的数值。

2）表面粗糙度符号的数字与S 之间，不要加连接符“—”。

3）在与给定粗糙度相对应的取样长度标准值不适应的情况下，一定在图中标注取样长度（参照4.6项）。

4）最大高度允许的最大值是在指定表面任意选取几处的R max 的算术平均值，并不是每个R max 的最大值。

2. 表面加工符号3.1表面加工符号见表2最大高度（与放大方向平行）取样长度备注：1）三角符号，三角S符号和三角S波形符号的三角形为正三角形。

2）三角S符号“ ”在砂型时需要加工余量，三角S波符号“ ”不需要加工余量，但须去除超过三角“S”波符号所指示的极限尺寸的部分。

3）当应用一般制造方法时（例如压铸），三角S符号“ ” 和三角S波形符号“ ”表示不去除材料加工（图纸指示的三角S符号及三角S波符号为表面粗糙度）。

造方法中，3.2 非去除加工的（～）表示的粗糙度值见表34． 在图样上的表示（制图上的细节应符合HES A 2122）。

4.1去除加工面1）一般表示 例2）指定表面粗糙度的情况 例4.2非去除加工面1）一般表示，一定要同时标注表面粗糙度符号。

例2）表面粗糙度在100S以下时，表面粗糙度符号 例可省略。

4.3去除加工面或非去除加工面均可时：1）表面粗糙度小于或等于6.3S 例2）表面粗糙度小于或等于25S 例3）表面粗糙度小于或等于100S 例4）特别指定表面粗糙度 例4.4特殊去除加工面1）一般表示 2） 特殊指定表面粗糙度情况4.5去除超过极限尺寸的部分 4.6规定非标准取样长度的表示方法如下 不取与指定粗糙度相符合的标准取样 长度时，在指定面能保证长度的范围 内，应清楚地标注取样长度。

各种机械加工方法所能达到的零件表面粗糙度加工方法 表面粗糙度Ra[μm]加工方法表面粗糙度Ra[μm]圆片锯割断 80～20 零件的端面或槽的内侧面：车削外圆： 一次行程 20粗车 20～10 二次行程 10～5半精车： 镗孔：金属 10～5 粗镗 20～10非金属 5～2.5 半精镗：精车： 金属 10～5金属 10～2.5 非金属 10～2.5非金属 5～1.25 精镗：细车（或金刚石车）： 金属 5～1.25金属 1.25～0.32 非金属 10～2.5非金属 0.63～0.16 细镗（或金刚石镗）：车削端面： 金属 1.25～0.32 粗车 20～10 非金属 1.25～0.63 半精车： 钻和扩钻 20～2.5金属 10～5 扩孔：非金属 10～2.5 粗（有表皮） 20～10精车： 精 10～2.5金属 10～2.5 锪倒角（孔的） 5～2.5非金属 10～2.5 铰孔：细车： 半精铰（一次铰孔）：金属 1.25～0.63 钢 10～5非金属 1.25～0.32 黄铜 10～2.5割槽和切断： 精铰（第二次铰）：铸铁 5～1.25 细 0.32～0.16 钢、轻合金 2.5～1.25 推削：黄铜、青铜 1.25～0.63 精 1.25～0.32 细铰： 细 0.63～0.04 钢 1.25～0.32 螺纹加工：轻合金 1.25～0.63 切削：黄铜、青铜 0.32～0.16 板牙、丝锥、自开式板牙头 5～1.25圆柱铣刀铣削： 车刀或梳刀车、铣 10～1.25 粗 20～5 磨 1.25～0.32 精 5～1.25 研磨 1.25～0.08 细 1.25～0.63 滚轧：套式面铣刀铣削： 搓丝模 2.5～1.25 粗 20～5 滚丝模：精 5～0.63 在机床上用手动进给 2.5～0.63 细 1.25～0.32 在机床上用机械进给 0.63高速铣削： 在机床上用液压进给 0.63～0.32 粗 2.5～1.25 齿轮及花键加工：精 0.63～0.32 切削：刨削： 粗滚 5～2.5 粗 20～10 精滚 2.5～1.25 精 10～2.5 精插 2.5～1.25 细（光整加工） 1.25～0.32 精刨 5～1.25 槽的表面 10～5 拉 5～2.5 插削 20～5 剃齿 1.25～0.32 拉削： 磨 1.25～0.16 精 2.5～0.63 研 0.63～0.32 滚轧： 研磨：磨齿的轧辊 1.25～0.63 粗 0.63～0.32 冷轧 0.32～0.16 精 0.32～0.08 外圆磨、内圆磨： 细（光整加工） 0.08～0.01 半精（一次加工） 10～1.25 精整研磨：精 1.25～0.32 手工 1.25～0.01 细 0.32～0.16 机械 0.32～0.16 用精密修整的磨轮磨削 0.08～0.04 砂轮清理 80～10 平面磨： 砂布抛光（无润滑油）：精 5～0.32 原始粗糙度 砂布粒度细 0.32～0.08 ≤Ra10 24 2.5～1.25 珩磨： ≤Ra5 36 1.25粗（一次加工） 1.25～0.32 Ra5～Ra2.5 60 0.63精（细） 0.32～0.04 Ra5～Ra2.5 80 0.63～0.32 超级加工： ≤Ra2.5 100 0.32精 1.25～0.16 Ra2.5～Ra1.25 140 0.32～0.16 细 0.16～0.08 ≤Ra1.25 180～250 0.16镜面的（两次加工） 0.04～0.02 钳工锉制： 20～1.25 研磨膏研磨： 刮削 25×25mm2内点数：精 1.25～0.32 8～10 1.25细 0.32～0.01 >10～13 0.63抛光： >13～16 0.32精 1.25～0.16 >16～20 0.16细（镜面的） 0.16～0.04 >20～25 0.08砂带抛光 0.32～0.16电抛光 2.5～0.02备注1）箭头的线宽为0.3~0.8mm。

表面粗糙度符号、代号及其注法表面粗糙度标注规定极限与配合配合标准公差配合制形状和位置公差3.表面粗糙度标注规定表面粗糙度符号、代号一般标注在可见轮廊线、尺寸界线、引出线或它们的延长上。

符号的尖端必须从材料外指向表面。

在同一图样上,每一表面一般只标注一次代（符)号,并尽可能靠近有关尺寸线.当地位狭小或不便标注时，代（符）号可以引出标注。

4.表面粗糙度在图样上的标注方法（GB/T 131— 1993)表面粗糙度在图样上的标注方法见表9-3。

表9-3 表面粗糙度在图样上的注法图例说明图例说明代号中数字的方向必须与尺寸数字的方向一致对其中使用最多的一种代(符）号可以统一标注在图样右上角,并加注“其余”两字，且应比图形上其他代（符）号大1.4倍螺纹的表面粗糙度注法当零件所有表面具有相同的粗糙度时，且代(符)号可在图样的右上角统一标注，且符号应较一般的代号大1.4倍各倾斜表面代号的注法，符号的尖端必须从材料外指向表面零件上连续表面及重复要素(孔、槽、齿等）的表面粗糙度只标注一次用细实线相连不连续的表面粗糙度标注一次9．5．1 表面粗糙度符号、代号及其注法加工零件时,由于刀具在零件表面上留下刀痕和切削分裂时表面金属的塑性变形等影响，使零件表面存在着间距较小的轮廓峰谷。

这种表面上具有较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

机器设备对零件各个表面的要求不一样，如配合性质、耐磨性、抗腐蚀性、密封性、外观要求等,因此，对零件表面粗糙度的要求也各有不同。

一般说来,凡零件上有配合要求或有相对运动的表面，表面粗糙度参数值小。

零件表面粗糙度是评定零件表面质量的一项技术指标，零件表面粗糙度要求越高(即表面粗糙度参数值越小），则其加工成本也越高.因此，应在满足零件表面功能的前提下，合理选用表面粗糙度参数.1.表面粗糙度参数的概念及其数值零件表面粗糙度的评定方法有:表面粗糙度高度参数轮廓算术平均偏差（R a）和轮廓最大高度（R z)。
