微机原理与接口技术实验报告

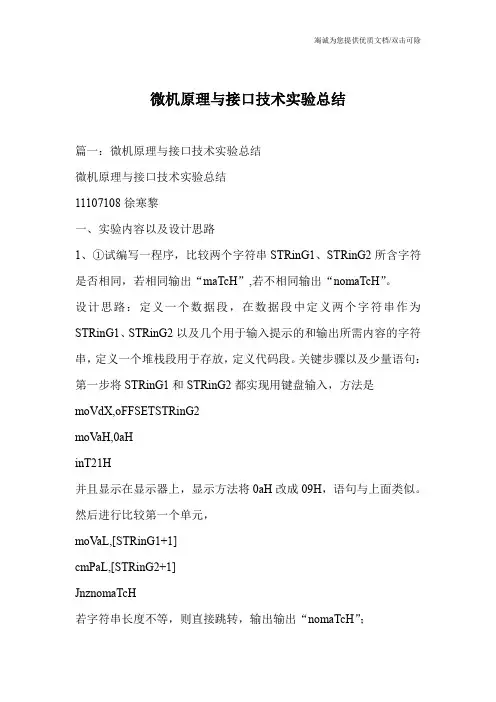

微机原理与接口技术实验总结篇一：微机原理与接口技术实验总结微机原理与接口技术实验总结11107108徐寒黎一、实验内容以及设计思路1、①试编写一程序，比较两个字符串STRinG1、STRinG2所含字符是否相同，若相同输出“maTcH”,若不相同输出“nomaTcH”。

设计思路：定义一个数据段，在数据段中定义两个字符串作为STRinG1、STRinG2以及几个用于输入提示的和输出所需内容的字符串，定义一个堆栈段用于存放，定义代码段。

关键步骤以及少量语句：第一步将STRinG1和STRinG2都实现用键盘输入，方法是moVdX,oFFSETSTRinG2moVaH,0aHinT21H并且显示在显示器上，显示方法将0aH改成09H，语句与上面类似。

然后进行比较第一个单元，moVaL,[STRinG1+1]cmPaL,[STRinG2+1]JnznomaTcH若字符串长度不等，则直接跳转，输出输出“nomaTcH”；若长度相等再逐个比较LEaSi,[STRinG1+2]LEadi,[STRinG2+2]moVcL,[STRinG1+1]moVcH,0cLdREPEcmPSBJcXzmaTcH，意思是全部相同就跳转maTcH，输出“maTcH”；不然进入下面的nomaTcH。

退出。

②试编写求级数1 +2 +3 …..前几项和刚大于10000的程序。

设计思路：原先编写的程序，设定和为10000，结果是14。

但要求高一点的话，可以自己设置，实现用键盘输入和的值。

一个难点是将输入的aScii码字符串，转换成与之相同的十进制数的数值。

关键的思路部分是：从1开始求级数，将和的值存在aX里，要加下一项级数前，比如这时已经加到4，PUSH一下aX，然后将5乘三遍，将乘积moV到BX里，再PoPaX，然后将BX的值加到aX 里，然后将aX与n比较，如果比n小就继续上述步骤，知道刚比n 大就输出数字。

③试编写一程序，完成字符串中各字符出现频度的统计，统计结果在屏幕上输出。

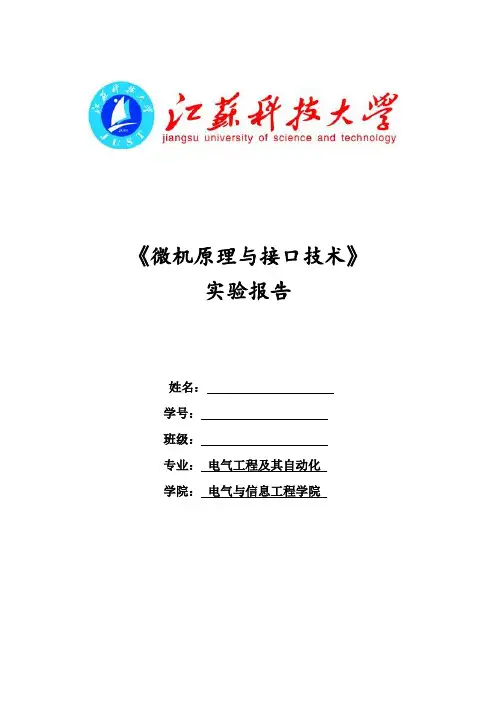

《微机原理与接口技术》实验报告姓名：学号：班级：专业：电气工程及其自动化学院：电气与信息工程学院目录实验一数据传送 (2)实验二算术运算 (4)实验三代码转换 (6)实验四程序的基本结构 (9)1、分支程序 (9)2、循环程序 (13)3、子程序 (16)实验五中断实验（8259） (19)实验六并行接口实验（8255） (25)实验七定时器/计数器实验（8235） (31)实验八D/A接口实验 (36)实验九A/D接口实验 (40)实验十串行通信实验 (43)实验一数据传送一、实验目的1. 掌握与数据有关的不同寻址方式。

2. 继续熟悉实验操作软件的环境及使用方法。

二、实验设备PC微机一台、TD-PIT + 或TD-PIT ++ 实验系统一套。

三、实验内容本实验要求将数据段中的一个字符串传送到附加段中，并输出附加段中的目标字符串到屏幕上。

四、实验步骤(1) 运行Tdpit 集成操作软件，编写实验程序。

(2) 编译连接无误后，进入调试环境，进行程序的调试。

按F8 键单步运行程序，执行完MOV DS,AX 语句后，观察DS 寄存器中出现的段地址。

如图1-1所示可以看出DS数据段中MSR源数据串"HELLO,WORLD!$"。

图1-1 进入调试环境（3）继续单步运行程序，执行MOV ES,AX 语句后，可以看数据段出现的段地址，用同样的方法可以查看ES:0000 的数据。

数据传输还没开始进行，此时ES 段的数据为空，如图1-1所示。

继续单步运行程序如图1-2可以看出数据正在逐渐的进入ES段中。

图1-2 DS源数据段数据(4)直到数据传输完毕，可以看到ES 数据段中目的数据串MSD 已经被写入了数据串"HELLO,WORLD!$"。

如图1-3所示。

图1-3 根据ES值查看附加段的数据实验二算术运算一、实验目的1. 掌握运算类指令编程及调试方法。

2. 掌握运算类指令对各状态标志位的影响及测试方法。

第一篇软件实验实验一存储器块操作实验一、实验目的1. 熟悉KEIL集成调试环境和汇编程序的调试方法。

2. 掌握存储器读写方法；3. 了解内存块的移动方法；二、实验说明实验1 指定某存储器的其实地址和长度，要求能将其内容赋值。

通过该实验学生可以了解单片机读写存储器的方法，同时也可以了解单片机编程、调试方法。

块移动是单片机常用操作之一，多用于大量的数据复制和图像操作。

例程2给出起始地址，用地址加1方法移动块，将指定源地址和长度的存储块移到指定目标为起始地址的单元中去。

移动3000H起始的256个字节到4000H起始的256个字节。

三、实验内容1. 试编程将片内RAM中的数据依次复制到片外RAM。

假设源数据区的首地址为40H，目的数据区的首地址为1000H，数据块长度为10H。

流程图：程序：运行结果：Memory显示，片内RAM中40H开始数据为03 00 29 00 00 00 71 00 AB 00 00 00 1E 00 00 FF，说明测试数据已经成功输入片内RAM。

从片外RAM中1000H位置开始记录为03 00 29 00 00 00 71 00 AB 00 00 00 1E 00 00 FF，说明片内RAM从40H开始的数据已经成功复制到片外从1000H开始的地址。

2. 两个16位无符号二进制数分别存放在片外RAM首址为2000H和2002H单元内，将它们相加，结果存入RAM 30H（低8位）、31H（高8位）。

程序（以0506H+CDEFH为例）：0506H和CDEFH已存入片外单元，运算结果D2F5已存入30H和31H中。

四、思考题1. 如何将存储块的内容置成某固定值（例全填充为0FFH）?请用户修改程序，完成此操作。

答：将源程序中的MOV A, #01H 改为MOV A,#0FFH即可。

2. 若源块地址和目标地址有重叠，该如何避免？答:先执行一次数据转移操作将源块地址中的数据先暂存入一块地址与目标地址和源块地址均不重叠的存储区，再执行一次数据转移操作将暂存区的数据移入目标地址区域。

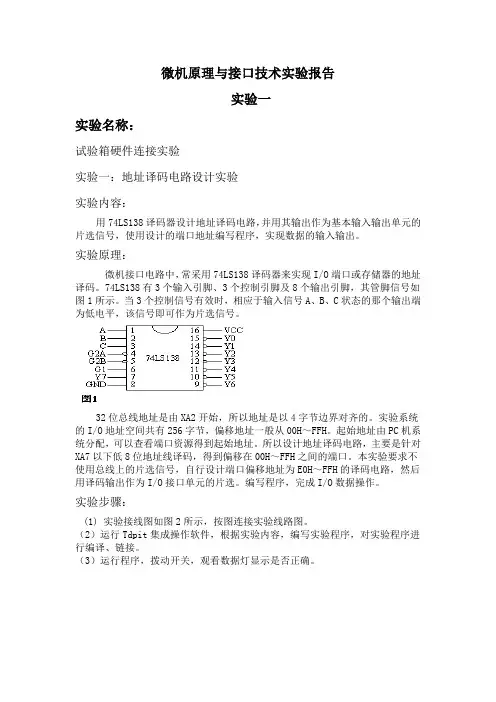

微机原理与接口技术实验报告实验一实验名称：试验箱硬件连接实验实验一：地址译码电路设计实验实验内容：用74LS138译码器设计地址译码电路，并用其输出作为基本输入输出单元的片选信号，使用设计的端口地址编写程序，实现数据的输入输出。

实验原理：微机接口电路中，常采用74LS138译码器来实现I/O端口或存储器的地址译码。

74LS138有3个输入引脚、3个控制引脚及8个输出引脚，其管脚信号如图1所示。

当3个控制信号有效时，相应于输入信号A、B、C状态的那个输出端为低电平，该信号即可作为片选信号。

32位总线地址是由XA2开始，所以地址是以4字节边界对齐的。

实验系统的I/O地址空间共有256字节，偏移地址一般从00H～FFH。

起始地址由PC机系统分配，可以查看端口资源得到起始地址。

所以设计地址译码电路，主要是针对XA7以下低8位地址线译码，得到偏移在00H～FFH之间的端口。

本实验要求不使用总线上的片选信号，自行设计端口偏移地址为E0H～FFH的译码电路，然后用译码输出作为I/O接口单元的片选。

编写程序，完成I/O数据操作。

实验步骤：(1) 实验接线图如图2所示，按图连接实验线路图。

（2）运行Tdpit集成操作软件，根据实验内容，编写实验程序，对实验程序进行编译、链接。

（3）运行程序，拨动开关，观看数据灯显示是否正确。

运行结果：屏幕上能够正确显示开关所表示的十进制数。

实验二：点阵LED显示设计实验实验内容：(1) 在TD-PIT+上使用基本输入输出单元中的两路输出OA[7:0]、OB[7:0]分别控制点阵LED的行控制R[7:0]和列控制L[7:0]。

编写程序，使点阵LED的每一行和每一列依次循环显示。

(2) 在TD-PIT++上使用32位I/O接口单元的32位输出O0～O31控制点阵LED 单元R0～R15和L0～L15。

编写程序，在16×16点阵上循环显示汉字。

实验原理：8×8点阵LED相当于8×8个发光管组成的阵列，其中每一行共用一个阳极（行控制），每一列共用一个阴极（列控制）。

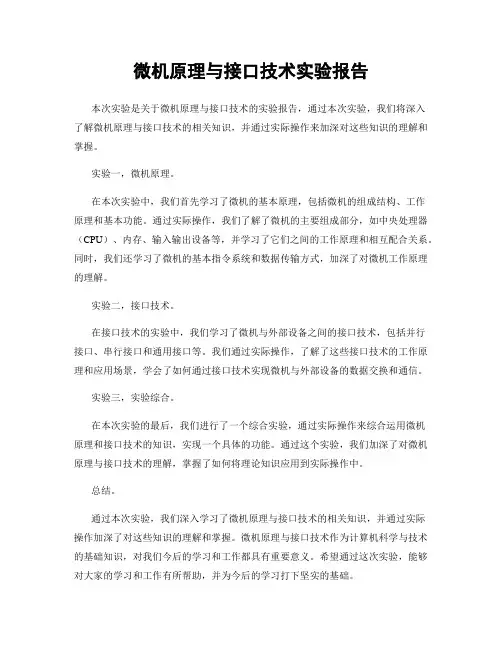

微机原理与接口技术实验报告
本次实验是关于微机原理与接口技术的实验报告，通过本次实验，我们将深入
了解微机原理与接口技术的相关知识，并通过实际操作来加深对这些知识的理解和掌握。

实验一，微机原理。

在本次实验中，我们首先学习了微机的基本原理，包括微机的组成结构、工作
原理和基本功能。

通过实际操作，我们了解了微机的主要组成部分，如中央处理器（CPU）、内存、输入输出设备等，并学习了它们之间的工作原理和相互配合关系。

同时，我们还学习了微机的基本指令系统和数据传输方式，加深了对微机工作原理的理解。

实验二，接口技术。

在接口技术的实验中，我们学习了微机与外部设备之间的接口技术，包括并行
接口、串行接口和通用接口等。

我们通过实际操作，了解了这些接口技术的工作原理和应用场景，学会了如何通过接口技术实现微机与外部设备的数据交换和通信。

实验三，实验综合。

在本次实验的最后，我们进行了一个综合实验，通过实际操作来综合运用微机
原理和接口技术的知识，实现一个具体的功能。

通过这个实验，我们加深了对微机原理与接口技术的理解，掌握了如何将理论知识应用到实际操作中。

总结。

通过本次实验，我们深入学习了微机原理与接口技术的相关知识，并通过实际
操作加深了对这些知识的理解和掌握。

微机原理与接口技术作为计算机科学与技术的基础知识，对我们今后的学习和工作都具有重要意义。

希望通过这次实验，能够对大家的学习和工作有所帮助，并为今后的学习打下坚实的基础。

以上就是本次实验的实验报告，希望对大家有所帮助。

感谢大家的阅读！。

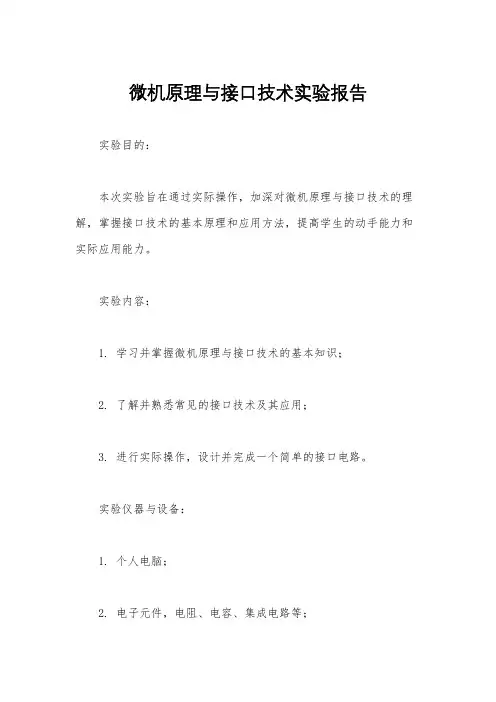

微机原理与接口技术实验报告实验目的：本次实验旨在通过实际操作，加深对微机原理与接口技术的理解，掌握接口技术的基本原理和应用方法，提高学生的动手能力和实际应用能力。

实验内容：1. 学习并掌握微机原理与接口技术的基本知识；2. 了解并熟悉常见的接口技术及其应用；3. 进行实际操作，设计并完成一个简单的接口电路。

实验仪器与设备：1. 个人电脑；2. 电子元件，电阻、电容、集成电路等；3. 实验板、示波器、示教电脑等。

实验步骤：1. 阅读相关的微机原理与接口技术的教材，了解基本原理；2. 学习常见的接口技术，例如并行接口、串行接口等；3. 进行实际操作，设计一个简单的接口电路，包括硬件设计和软件编程；4. 调试电路，确保接口电路能够正常工作；5. 编写实验报告，总结实验过程和实验结果。

实验结果与分析：经过实际操作，我们成功设计并完成了一个简单的接口电路。

在实验过程中，我们深入理解了微机原理与接口技术的相关知识，掌握了接口技术的基本原理和应用方法。

通过调试电路，我们验证了接口电路的正常工作，加深了对接口技术的理解。

结论：本次实验使我们更加深入地了解了微机原理与接口技术，提高了我们的动手能力和实际应用能力。

通过设计和完成接口电路，我们对接口技术有了更加直观的认识，为今后的学习和工作打下了坚实的基础。

总结：微机原理与接口技术是计算机专业的重要课程，通过实验学习，我们不仅加深了对知识的理解，还提高了动手能力和实际应用能力。

希望同学们能够认真对待每一次实验，不断提升自己的能力，为未来的发展打下坚实的基础。

至此，本次微机原理与接口技术实验报告完毕。

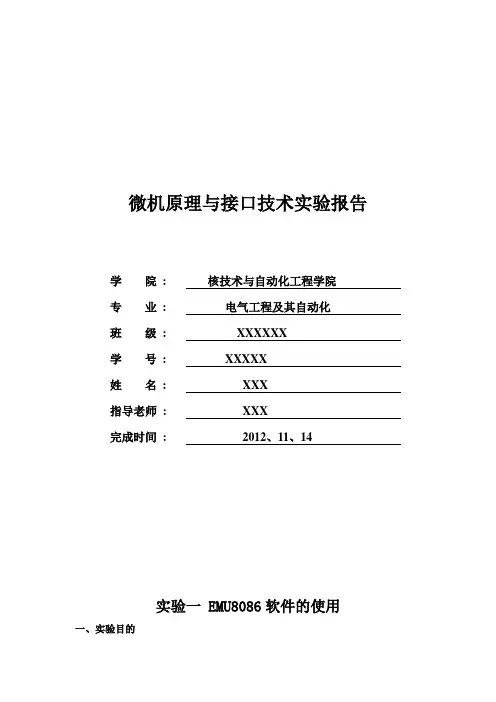

微机原理与接口技术实验报告学院: 核技术与自动化工程学院专业: 电气工程及其自动化班级: XXXXXX学号: XXXXX姓名: XXX指导老师: XXX完成时间: 2012、11、14实验一 EMU8086软件的使用一、实验目的1、了解EMU 8086软件的基本使用步骤和各个工作区的功能，在能力方面主要是学以致用，将理论知识运用于实际的设计，从设计的完整和缺陷中找到新的突破口，以便温故而知新，从而提升自己的实际操作技能，能够通过自我想象与思考做出很多有价值的设计。

2、在系统的学习了微机原理与接口技术后，主要针对8086，利用emu8086软件设计一些程序，熟悉了解此款软件的运行过程中各个步骤寄存器内容及地址的变化。

3、在理论方面，基础软件实验部分共有六个实验组成，通过对这些实验程序的编写、调试，使学生熟悉8086/8088的指令系统等，了解程序设计过程，掌握汇编程序设计方法以及如何使用实验系统提供的各种调试、分析手段来排除程序错误。

二、实验仪器及设备PC设备、EMU8086软件平台、EMU8086软件仿真平台三、实验内容双击EMU8086图标，打开程序。

此时会弹出welcome窗口，见图1.1所示，可将该窗口关闭直接进入编辑状态；也可点击它的new按钮，则会弹出代码模板选择框供用户选择（可选择EXE模板），见图1.2所示，一般点击Cancel按钮，直接进入编辑状态。

在编辑窗口，可直接将源程序输入，见图1.3所示。

图1.1 welcome窗口图1.2 模板选择图1.3编辑窗口输入源程序点击compile（编译）按钮则进行汇编和链接，生成.EXE文件，并提示存盘。

点击emulate（仿真）按钮则可进入8086仿真器界面，见图1.4所示。

界面中提供了寄存器窗口、内存单元窗口及反汇编窗口，下方一行按钮则提供了虚拟屏幕、源代码观察、复位、辅助工具、变量、DEBUG、堆栈及FLAGS（标志寄存器）观察等功能。

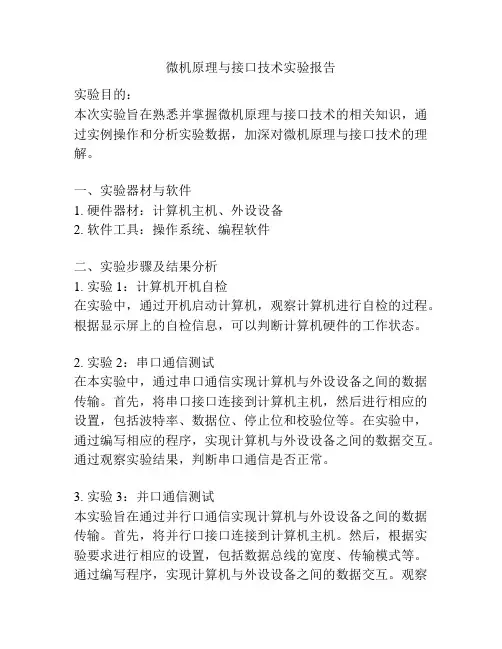

微机原理与接口技术实验报告实验目的：本次实验旨在熟悉并掌握微机原理与接口技术的相关知识，通过实例操作和分析实验数据，加深对微机原理与接口技术的理解。

一、实验器材与软件1. 硬件器材：计算机主机、外设设备2. 软件工具：操作系统、编程软件二、实验步骤及结果分析1. 实验1：计算机开机自检在实验中，通过开机启动计算机，观察计算机进行自检的过程。

根据显示屏上的自检信息，可以判断计算机硬件的工作状态。

2. 实验2：串口通信测试在本实验中，通过串口通信实现计算机与外设设备之间的数据传输。

首先，将串口接口连接到计算机主机，然后进行相应的设置，包括波特率、数据位、停止位和校验位等。

在实验中，通过编写相应的程序，实现计算机与外设设备之间的数据交互。

通过观察实验结果，判断串口通信是否正常。

3. 实验3：并口通信测试本实验旨在通过并行口通信实现计算机与外设设备之间的数据传输。

首先，将并行口接口连接到计算机主机。

然后，根据实验要求进行相应的设置，包括数据总线的宽度、传输模式等。

通过编写程序，实现计算机与外设设备之间的数据交互。

观察实验结果，判断并口通信是否正常。

4. 实验4：USB接口测试在本实验中，通过USB接口实现计算机与外设设备之间的数据传输。

首先，将USB接口连接到计算机主机。

然后，在计算机中安装相应的驱动程序。

通过编写程序，实现计算机与外设设备之间的数据交互。

观察实验结果，判断USB接口是否正常工作。

5. 实验5：网络接口测试本实验旨在通过网络接口实现计算机之间的数据传输。

首先，将计算机连接到局域网中的其他计算机。

然后，进行相应的设置，包括IP地址、子网掩码等。

通过编写程序，实现计算机之间的数据交互。

观察实验结果，判断网络接口是否正常工作。

三、实验总结通过本次实验，我对微机原理与接口技术有了更深入的了解，掌握了串口、并口、USB接口和网络接口等常用接口的使用方法。

通过实验的操作和分析，我对接口通信的原理和实现方式有了更详细的了解，对计算机与外设设备之间的数据传输有了更清楚的认识。

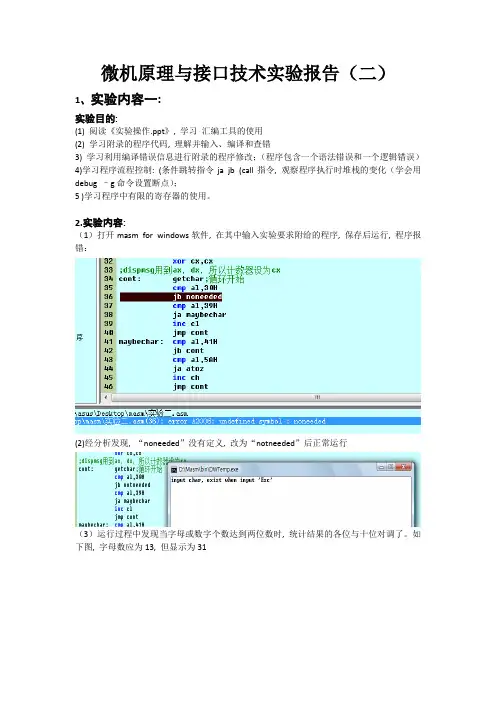

微机原理与接口技术实验报告（二）1、实验内容一:实验目的:(1) 阅读《实验操作.ppt》, 学习汇编工具的使用(2) 学习附录的程序代码, 理解并输入、编译和查错3) 学习利用编译错误信息进行附录的程序修改；（程序包含一个语法错误和一个逻辑错误）4)学习程序流程控制: (条件跳转指令ja jb (call指令, 观察程序执行时堆栈的变化（学会用debug –g命令设置断点）；5 )学习程序中有限的寄存器的使用。

2.实验内容:（1）打开masm for windows软件, 在其中输入实验要求附给的程序, 保存后运行, 程序报错：(2)经分析发现, “noneeded”没有定义, 改为“notneeded”后正常运行（3）运行过程中发现当字母或数字个数达到两位数时, 统计结果的各位与十位对调了。

如下图, 字母数应为13, 但显示为31（4）经检查, 发现第80行程序有误, inc指令应改为dec指令。

运行后程序正常, 调试完毕。

如下图程序框图如下:实验内容二:1.实验目的及内容:编写完整程序, 实现功能：统计以下字符串STR中空格的数目, 结果保存在COUNT中, 并把个数在屏幕上显示出来。

STR DB ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9'L EQU $-STRCOUNT DB ?（字符串STR可以从这里直接拷贝到程序中）实验结果:程序如下:dispmsg macro messgemov ah,9lea dx,messgeint 21hendmDATA segmenttishi db 0dh,0ah,'the original string is:' string db ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9' STRINGLEN= $-stringnewline db 0dh,0ahNspace db 0dH,0aH,'Number of char space is:',?,?Nsp db ?,'$'DATA endsSTACK segment stack 'stack'sta db 100 dup(?)stack endsCODE segmentASSUME CS:CODE,DS:DATA,SS:STACK START:MOV AX,seg DATAMOV DS,AXxor cx,cxxor dl,dlmov cl,stringlenlea bx,stringcnt:mov al,[bx]cmp al,' 'jz yesspinc blloop cnt jmp shijinzhiyessp:inc dlinc blloop cntjmp shijinzhishijinzhi:lea bx,Nspmov ah,02hint 21hcall char2asc dispmsg tishiMOV AH,4CHINT 21Hchar2asc procmov dl,10 next: xor ah,ahdiv dladd ah,'0'mov [bx],ahdec bxor al,aljnz nextretchar2asc endpcode endsend startEND START运行结果如下:程序流程图如下:实验中遇到的问题及解决方法:1.汇编语言中寄存器有限, 在使用时注意是否保存寄存器中原有的值, 防止在使用寄存器时将原值改变。

微机原理与接口技术硬件实验报告目录实验一基本的IO实验 (2)A.I/O地址译码 (2)一、实验目的 (2)二、实验原理和内容 (2)三、硬件接线图与软件流程图 (3)四、源程序 (4)五、实验结果 (5)实验总结 (5)六、实验收获与心得体会 (5)B.简单并行接口 (5)一、实验目的 (5)二、实验原理和内容 (6)三、硬件接线图与软件流程图 (6)四、源程序 (7)五、实验结果 (8)六、实验总结 (8)七、实验收获与心得体会 (8)实验二可编程并行接口8255实验 (8)一、实验目的 (8)二、实验原理和内容 (8)三、硬件接线图与软件流程图 (10)四、源程序 (12)五、实验结果 (15)六、实验总结 (15)七、实验收获与心得体会 (15)实验三可编程定时器/计数器（8253）实验 (15)一、实验目的 (15)二、实验原理和内容 (15)三、硬件接线图与软件流程图 (17)四、源程序 (17)五、实验结果 (24)六、实验总结 (24)七、实验收获与心得体会 (24)八、思考题 (24)实验四串行通讯接口8251实验 (25)一、实验目的 (25)二、实验原理和内容 (25)三、硬件接线图与软件流程图 (25)四、源程序 (26)五、实验结果 (31)实验总结 (31)六、实验收获与心得体会 (31)七、思考题 (31)实验一基本的IO实验A.I/O地址译码一、实验目的掌握I/O地址译码电路的工作原理。

二、实验原理和内容1.实验电路硬件接线图所示，其中74LS74为D触发器，可直接使用实验台上数字电路实验区的D触发器,74LS138为地址译码器。

译码输出端Y0～Y7在实验台上“I/O地址“输出端引出，每个输出端包含8个地址，Y0：280H～287H，Y1：288H～28FH, ……当CPU执行I/O指令且地址在280H～2BFH范围内，译码器选中，必有一根译码线输出负脉冲。

例如：执行下面两条指令MOV DX，2A0HOUT DX，AL（或IN AL，DX）Y4输出一个负脉冲，执行下面两条指令MOV DX，2A8HOUT DX，AL（或IN AL，DX）Y5输出一个负脉冲。

微机原理与接口技术实验报告专业____________________ 年级___________________ 完成时间________________小组成员_________________________________________________________________实验一汇编语言编译过程一、实验目的1、熟悉汇编语言源程序的基本格式。

2、掌握在DOS环境下汇编程序的编写、汇编和调试方法。

3、掌握在MF2KP（MIFID实验箱软件平台）环境下汇编程序的编写、汇编和调试方法。

二、实验内容软件实验1、编写汇编语言源程序2、使用MASM进行汇编，查找错误并修改3、使用LINK进行连接4、运行程序三、实验要求在DOS环境下利用文本编辑器编写汇编语言源程序，用汇编工具编译、调试、连接，生成可执行文件在DOS环境下正确运行，并记录相关数据。

四、实验仪器IBM-PC机，MFID实验箱五、实验步骤1、在DOS方式下键入edit new.asm<CR>2、输入源程序并保存3、键入masm new<CR>进行汇编，生成new.obj目标文件，并保存new.list列表文件4、如果提示有错误，参考列表文件并修改程序文件new.asm，重复第三步5、键入link new<CR>进行连接，生成new.exe可执行文件6、键入new<CR>运行程序六、实验程序stack segment stack ‘stack’dw 32 dup(?)stack endsdata segmentSB DB 9AHOBUF DB 9 DUP (?)data endscode segmentmain proc farassume ss:stack, cs:code, ds:datastart: push dssub ax, axmov ax, datamov ds, axMOV CX, 8MOV BX, 0MOV AL, SBAGAIN: MOV AH,0SHL AX, 1ADD AH, 30HMOV OBUF[BX], AHINC BXLOOP AGAINMOV OBUF[BX], ‘$’MOV DX, OFFSET OBUFMOV AH, 9INT 21Hretmain endpcode endsend start七、实验结果分析1、记录编译过程中错误并分析原因2、本程序中9号功能调用输出数据如何获得3、如将MOV CX, 8 语句中的8改为4，输出结果又是什么4、如果将语句MOV OBUF[BX], ‘$’去掉，输出结果是什么，试分析其原因微机原理与接口技术实验报告专业____________________ 年级___________________ 完成时间________________小组成员_________________________________________________________________实验二DEBUG调试一、实验目的1、熟悉使用DEBUG调试可执行文件的基本方法2、掌握在DEBUG中显示寄存器内容与显示存储器内容的命令3、掌握利用DEBUG中的反汇编命令对可执行文件进行反汇编与置断点的命令二、实验原理DEBUG是一个专门为汇编语言设计的交互式调试工具，它提供一个控制测试的环境，以便用户能够监视和控制被调试程序的执行；可以直接确定直接确定程序中出现的问题，然后立即修改程序以便判定这些问题是否已经解决，而不必重新去编写一个程序；可以直接设置寄存器和存储器的值，也可设置断点使程序暂停执行以便察看中间结果；总之，它为汇编语言程序员提供了非常有效的调试手段。

微机原理与接口技术实验报告实验一，微机原理实验。

1. 实验目的。

本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。

3. 实验步骤。

（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。

（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。

（3）了解存储器与I/O接口的基本概念和工作原理。

（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。

通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。

实验二，接口技术实验。

1. 实验目的。

本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。

3. 实验步骤。

（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。

（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。

（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。

（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。

通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。

总结。

通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。

希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。

实验名称：微机原理与接口技术实验实验日期：2023年11月X日实验地点：微机原理实验室实验仪器：微机原理实验箱、计算机、仿真软件等实验人员：XXX、XXX、XXX一、实验目的1. 理解微机原理的基本概念和组成结构。

2. 掌握计算机的基本工作原理和指令系统。

3. 学习计算机接口技术的基本原理和方法。

4. 通过实验，提高动手能力和实际操作技能。

二、实验内容1. 计算机组成结构实验：- 学习计算机的硬件组成，包括中央处理器、存储器、输入输出设备等。

- 了解计算机的工作原理，包括数据的输入、处理、输出过程。

- 使用实验箱进行计算机组成结构实验，验证计算机的基本工作原理。

2. 指令系统实验：- 学习汇编语言的基本语法和指令系统。

- 掌握指令的格式、操作数和寻址方式。

- 使用汇编语言编写程序，实现简单的计算、数据传输和逻辑运算等功能。

3. 接口技术实验：- 学习计算机接口的基本原理和方法。

- 了解常用的接口电路和芯片。

- 使用接口技术实现数据传输、信号处理等功能。

- 学习仿真软件的使用方法，包括程序编写、调试和运行等。

- 使用仿真软件模拟计算机的工作过程，验证程序的正确性。

三、实验步骤1. 计算机组成结构实验：- 搭建实验箱，连接计算机硬件设备。

- 编写程序，实现简单的计算、数据传输和逻辑运算等功能。

- 观察实验结果，验证计算机的基本工作原理。

2. 指令系统实验：- 学习汇编语言的基本语法和指令系统。

- 编写汇编语言程序，实现简单的计算、数据传输和逻辑运算等功能。

- 使用汇编语言编写程序，实现更复杂的计算和数据处理功能。

3. 接口技术实验：- 学习计算机接口的基本原理和方法。

- 使用接口技术实现数据传输、信号处理等功能。

- 编写程序，实现接口功能，并验证其正确性。

4. 仿真软件实验：- 使用仿真软件编写程序，实现计算机的基本工作过程。

- 使用仿真软件调试程序，验证程序的正确性。

- 使用仿真软件模拟接口电路的工作过程，验证接口功能的正确性。

目录实验一数据传送 (2)实验二算术运算 (8)实验三代码转换 (15)实验四程序的基本结构练习 (21)实验五存储器（RAM 6264）扩展 (26)实验六可编程并行接口（8255）扩展 (29)实验七可编程计数/定时器（8253）扩展 (35)实验八A/D、D/A转换 (46)实验九可编程串行通信接口（8251）扩展 (54)1实验一：数据传送实验学时：2实验类型：验证实验要求：必修一．实验目的1．学习程序设计的基本方法和技能，掌握用汇编语言设计、编写、调试和运行程序的方法；学习用全屏幕编辑软件QEDIT.EXE建立源程序（.ASM文件）；学习用汇编软件MASM.EXE对源文件汇编产生目标文件（.OBJ文件）；学习用连接程序LINK.EXE对目标文件产生可执行文件（.EXE文件）；学习用调试软件TD.EXE调试可执行文件；2．掌握各种寻址方法以及简单指令的执行过程。

二．实验器材PC机三．实验组织运行要求1．利用堆栈实现AX的内容与BX的内容进行交换。

堆栈指针SP=2000H，AX=3000H，BX=5000H；2．汇编、调试、观察、记录结果；⑴用QEDIT.EXE软件输入汇编语言源程序，以.ASM格式文件存盘；⑵用MASM对源程序进行汇编产生二进制目标文件（.OBJ文件），再用连接程序LINK产生可执行文件（.EXE文件）；⑶用调试软件TD调试、运行程序，观察、记录结果。

四．实验步骤1．进入子目录E:>\SY86后，利用QEDIT.EXE（简称Q）送入以下汇编语言源程序，并以M1.ASM文件存盘⑴汇编语言程序的上机过程①进入\SY86子目录E：>CD\SY86E：\SY86>②进入QEDIT.EXE 编辑界面E：\SY86> Q③输入文件名*.ASM（如M1.ASM）后，输入源程序源程序DATA SEGMENT PARA PUBLIC‟DATA‟ ；数据段定义DB 512 DUP(0)DATA ENDSSTACK SEGMENT PARA STACK‟STACK‟ ；堆栈段定义DB 512 DUP( ?)STACK E NDS2CODE SEGMENT PARA PUBLIC‟CODE‟ ；代码段定义ASSUME CS :CODE,DS :DATA,ES:DATA,SS :STACKMAINPROC FAR ；定义过程程序PUSH DSMOV AX,0PUSH AXMOV AX,DATAMOV DS,AXMOV ES,AXMOV SP,2000hMOV AX,3000hMOV BX,5000hPUSH AXPUSH BXPOP AXPOP BXRETMAIN ENDP ；结束主要部分程序CODE ENDS ；结束代码段END MAIN ；结束汇编⑵用TASM程序产生.OBJ文件操作如下：E:\SY86> MASM M1.ASM M1.OBJMicrosoft（R）Macro Assembler Version 5.00Copyright（C）Microsoft Corp 1981-1985，1987. All rights reserved. Object Filename [HEXASC.OBJ]：Source listing [NUL.LST]：Cross-reference [NUL.CRF]：51576+385928 Bytes symbol space free0 Warning Errors0 Severe Errors以上说明汇编过程已经完成。

微机原理及接口技术——实验报告学号: xxxxxx姓名: xxxxx专业: 网络工程实验一: 系统认知1.1实验目的掌握 TD 系列微机原理及接口技术教学实验系统的操作, 熟悉Wmd86 联机集成开发调试软件的操作环境。

通过顺序程序设计与分支程序设计来进行举例。

1.2实验设备PC 机一台, TD-PITE 实验装置一套。

1.3实验内容内存从BUFF开始的单元中存放着两个字数据X、Y, 完成X+Y, 并将相加的和（假设仍为一个字数据）存放于内存从RESULT开始的存储单元中。

DATA SEGMENTBUFF DW X,YRESULT DW ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV AX,BUFFADD AX,BUFF+2MOV RESULT,AXMOV AH,4CHINT 21HCODE ENDSEND START加载程序后调试, R寄存器；U反汇编；D显示数据；E修改数据。

1.4实验截图实验二分支程序设计2.1实验目的1.掌握分支程序的结构.2.掌握分支程序的设计、调试方法.2.2实验设备PC 机一台, TD-PITE 实验装臵一套。
