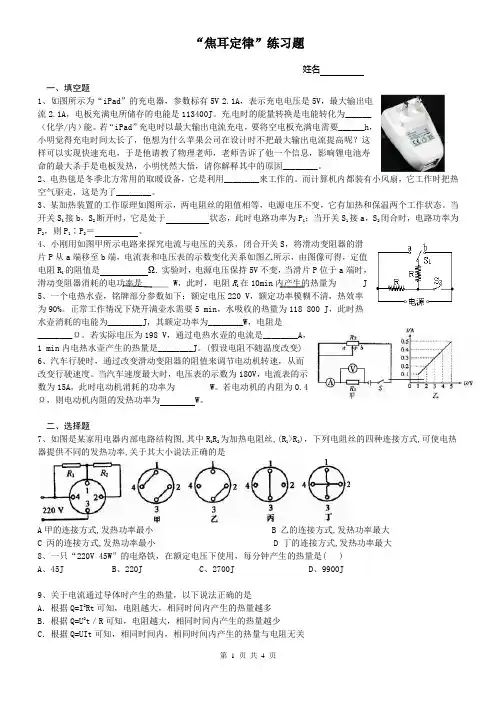

“焦耳定律”练习题
姓名
一、填空题
1、如图所示为“iPad”的充电器，参数标有5V 2.1A，表示充电电压是5V，最大输出
电流2.1A，电板充满电所储存的电能是113400J。充电时的能量转换是电能转化为
______（化学/内）能。若“iPad”充电时以最大输出电流充电，要将空电板充满电需
要______h，小明觉得充电时间太长了，他想为什么苹果公司在设计时不把最大输出电
流提高呢这样可以实现快速充电，于是他请教了物理老师，老师告诉了他一个信息，影
响锂电池寿命的最大杀手是电板发热，小明恍然大悟，请你解释其中的原因________。
2、电热毯是冬季北方常用的取暖设备，它是利用________来工作的。而计算机内都装有小风扇，它工作时把热空气驱走，这是为了________。
3、某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。当开关S1接b，S2断开时，它是处于状态，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1∶P2＝。
4、小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑
片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定
值电阻R1的阻值是．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变
阻器消耗的电功率是＿＿＿ W，此时，电阻R1在10min内产生的热量为 J
5、一个电热水壶，铭牌部分参数如下：额定电压220 V，额定功率模糊不清，热效率
为90%。正常工作情况下烧开满壶水需要5 min，水吸收的热量为118 800 J，此时热
水壶消耗的电能为________J，其额定功率为________W，电阻是
________Ω。若实际电压为198 V，通过电热水壶的电流是
________A，1 min内电热水壶产生的热量是________J。(假设电阻不
随温度改变)
6、汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而
改变行驶速度。当汽车速度最大时，电压表的示数为180V，电流表的
示数为15A，此时电动机消耗的功率为W。若电动机的内阻为
Ω，则电动机内阻的发热功率为 W。
二、选择题
7、如图是某家用电器内部电路结构图,其中R1R2为加热电阻丝,(R1>R2)，下列电阻丝的四种连接方式,可使电热器提供不同的发热功率,关于其大小说法正确的是
A甲的连接方式,发热功率最小 B 乙的连接方式,发热功率最大
C 丙的连接方式,发热功率最小
D 丁的连接方式,发热功率最大
8、一只“220V 45W”的电烙铁，在额定电压下使用，每分钟产生的热量是( )
A、45J
B、220J
C、2700J
D、9900J
9、关于电流通过导体时产生的热量，以下说法正确的是
A．根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多
B．根据Q=U2t／R可知，电阻越大，相同时间内产生的热量越少
C．根据Q=UIt可知，相同时间内，相同时间内产生的热量与电阻无关
D．根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多
10、额定功率为2W的小灯泡Ｌ与一个阻值为4Ω的电阻Ｒ串联后接到电压为6V的电源上，小灯泡恰能正常发光。则通电1分钟，小灯泡产生的热量是（）
Ａ．80J Ｂ．120J Ｃ．540J Ｄ．无法判断
11、家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能
发热；电热丝发热和
不发热时，电动机都
能正常工作。如下图
所示电路中符合要求的是
12、一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2，线圈中电流为10A。这台电动机正常工
作1s消耗的电能为W，产生的热量为Q，则（）
A．W=3800J，Q=200J B．W=3800J，Q=3800J
C．W=72200J，Q=200J D．W=72200J，Q=3800J
13、有两根阻值分别为的电阻丝，分别采用下图所示的四种方法接
在同一电源上后，相同时间内产生的热量最大的是
14、一个电炉接在220V的电路上时用10min可以烧开一壶水，若该接在
110V的电路上（忽略散热等因素影响），烧开这壶水需要的时间为（）
A．10min B．20min C ．30min D．40min
15、小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源
线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是
A.电压太高
B.导线太粗
C.导线太细
D.导线太短
16、在家庭电路中，导线相互连接处往往比别处更容易发热，老化更快。原因是连接处
A．电流比别处小，产生的热量多 B．电流比别处大，产生的热量多
C．电阻比别处小，产生的热量多 D．电阻比别处大，产生的热量多
17、一根电阻丝，接在电压恒为U的电路中，在时间t内放出的热量为Q；若截去一半，仍然接在该电路中，在相同的时间内放出的热量为：
A．Q/2 B．Q C．2Q D．4Q
18、有三根电阻丝，接在电压恒定不变的电源上，产生的热量全部用来烧水，要使用同一壶水在最短的时间内烧开，那么这三根电阻丝应是( )
A．三根串联 B．三根并联
C．两根串联起来，再跟第三根并联
D．两根并联起来，再跟第三根串联
19、有两个电热器R1、R2，采用如图2-甲的方式连接在电路中，接通电路时，两个电热器产生的热量和和时间的图像如图2-乙所示，则R1 R2电阻的大小关系是:
AR1>R2 ; BR120、两根地热丝R1>R2，用来加热定量的水，下列接法中使水温升得最快的是:
与R2并联; 与R2串联;
C. R1单独接入电路;
D. R2单独接入电路.
四、简答题
21、若已知电风扇电动机内阻为R，当电风扇正常工作时，测出加在电动机两端的电压为U，能
否利用 P=计算电动机的输入功率，你判断依据是什么若电风扇接通电源后，风扇叶片不转动，为什么容易出现电动机线圈过热着火的危险.
五、计算题
22、如图所示的电路中，电阻R1的阻值为10Ω，电源电压不变。当开关S接1时，电压表的示数为6V，电流表的示数为1A。求：
（1）R2的阻值是多少
（2）当开关S接2时，电压表的示数为多大若通电1min，电阻R2产生的热量是多少
23、（9分）一只开水煲的铭牌如图，内部由开关和电热丝组成．求：
（1）正常工作时，通过内部电热丝的电流；
