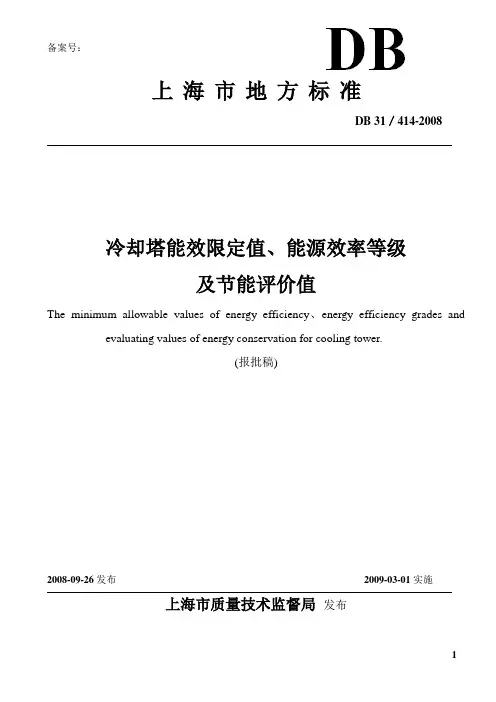

备案号：
上海市地方标
DB 31／414-2008 冷却塔能效限定值、能源效率等级
及节能评价值
The minimum allowable values of energy efficiency、energy efficiency grades and evaluating values of energy conservation for cooling tower.
(报批稿)
2008-09-26发布2009-03-01
实施
上海市质量技术监督局发布
DB31／414-2008
前言
为加强合理用电、合理用水、推动产品的升级换代﹑确保上海市“十一五”节能减排目标的实现，提高冷却塔产品质量及其系统的经济运行管理水平，特制订本标准。
本标准中6.2条和7.1条是强制性的，其余是推荐性的。
本标准由上海市经济委员会、上海市能源标准化技术委员会共同提出。
本标准由上海市能源标准化技术委员会归口。
本标准主要起草单位：上海交通大学、上海市能源标准化技术委员会、上海市供水管理处本标准参加起草单位：上海良机冷却设备有限公司、上海金日冷却设备有限公司、上海尔华杰机电装备制造有限公司、斯必克（广州）冷却技术有限公司、江阴富兴复合材料制品有限公司、吴江北宇冷却塔有限公司。
本标准主要起草人：任世瑶、陈津迪、吴耀民、陈溢进﹑赖春发、罗金枝、张焕武、韩振东、江建林、吴金土。
DB31／414-2008 冷却塔能效限定值、能源效率等级及节能评价值
1 范围
本标准规定了机力通风冷却塔的能效限定值、能效等级、节能评价值、试验方法及检验规则。
本标准适用于以空气作冷源的机力通风横流、逆流、混流式湿式冷却塔。
2 规范性引用文件
下列文件中的条款通过在本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB7190.1 玻璃纤维增强塑料冷却塔第一部分：中小型玻璃纤维增强塑料冷却塔
GB7190.2 玻璃纤维增强塑料冷却塔第二部分：大型玻璃纤维增强塑料冷却塔
GB/T18870节水型产品技术条件与管理通则
DB31／T204 冷却塔及其系统经济运行管理
3 术语
3.1冷却塔能效限定值
在标准规定测试工况条件下，所允许冷却塔的能源效率最低保证值，简称能效限定值。 3.2能源效率等级
能源效率等级（简称能效等级）是表示产品能源效率高低差别的一种分级方法，依据
能效系数大小确定，依次分成1、2、3、4、5五个等级，1级表示能源效率等级为最高。 3.3冷却塔节能评价值
在标准规定的测试工况条件下，节能型冷却塔应达到表2中的能效等级2级指标。
DB31／414-2008
4 产品分类
4.1冷却塔根据结构和气水流动方向的不同，可分为横流式、逆流式和混流式。 4.2根据水量大小可分为中小型塔和大型塔：
a )水量小于1000m 3/h 为中小型冷却塔；
b )水量大于等于1000m 3/h 为大型冷却塔。 4.3根据水温降大小可分为标准塔和工业塔。 5 冷却塔基本要求
5.1冷却塔产品设计、制造和质量应分别符合GB7190.1玻璃纤维增强塑料冷却塔的规定 和 GB7190.2玻璃纤维增强塑料冷却塔的规定。
5.2冷却塔的分类与冷却能力参照GB/T18870节水型产品技术条件与管理通则。 6 冷却塔能效限定值
6.1冷却塔能效限定值包含的以下三个方面内容：
6.1.1冷却能力：在标准规定测试工况条件下，冷却塔实测水温降与设计水温降的比值(%)； 6.1.2风机耗电比：指冷却塔风机实测的耗电功率Ne 与冷却水量Q 的比值，
以α=Ne ／Q ，其单位为（)//(3h m kw ）
式中：α — 风机耗电比，单位为（)//(3h m kw ）； Ne — 电动机实际消耗功率，单位为（kw ）； Q — 冷却水流量，单位为（h m /3）。
6.1.3飘水率：指冷却塔出风口随气流飘至塔外损耗的水量与冷却塔循环水量之比值（﹪）。
6.2冷却塔能效限定值见表1中的限定值
DB31／414-2008
表1 能源效率限定值
7 冷却塔能源效率评定方法
7.1 冷却塔能源效率等级指标见表2中的规定值。
表2 能源效率等级指标
7.2 节能评价值应达到表2中的能效等级2级。
8 能源效率的试验方法
冷却塔能源效率的试验方法按GB7190.1标准的有关规定和GB7190.2标准的有关规定进行测试。
飘水率的测试方法按DB31／T204的标准规定所列的吸湿法进行测试。
9 检验规则
9.1在一批产品中，抽取一台样机，测试其能效等级，若达不到最低能效限定值的规定要求，再抽取两台样机，其实测值均应达到规定要求，否则判该批产品为不合格。
9.2 对于单台产品，测试其能效等级，若达不到最低能效限定值的规定要求，判该产品为
不合格。
9.3 根据生产企业所标注该产品的额定能效等级，经抽样测试，若达不到所标注的能效等
级，判该产品能效等级为不合格。
10 冷却塔能源效率等级标注
10.1生产企业应根据本标准的要求和有资质单位的测试结果，确定冷却塔的额定能效等
级。
10.2生产企业应在其产品出厂说明书上或铭牌上注明该冷却塔的额定能源效率等级、所
依
据的标准号。
冷却塔能效限定值﹑能源效率等级及节能评价值
编制说明
一、社会背景及任务来源
为实施本市“十一五”期间GDP能耗降低20%目标，加快构建和谐社会，发挥市场机制与政府宏观调控相结合，提高各种耗能产品的能源利用效率，限制淘汰技术落后高耗能的冷却塔，推动产品能效提高，促进节能技术进步，规范市场。同时，近年来随着科学技术进步，国内外能效标准制定与实施活动的深入开展，能效标准分析﹑研究手段的进一步完善，也为本市制定能效标准提供了经验。
为此，上海市质量技术监督局沪质技监标［2007］380文下达标准制定计划，其中第三项是“冷却塔能效限定值、能源效率等级及节能评价值”。具体由上海交通大学与市能源标准化技术委员会负责起草工作。
二、目的意义
本市在役冷却塔数量在1万台以上，循环水量达100万立方米/时左右，装机容量达4万千瓦以上。按年运行5000小时计算，年耗电达2亿千瓦时。国内生产冷却塔企业达3500余家，产品质量差异显着，不仅冷却塔耗能多，且导致系统输送能耗也增加，严重影响制冷装置或系统的经济运行，制订本标准有利于促进我国节能减排工作，促进公平竞争，意义重大。同时近
